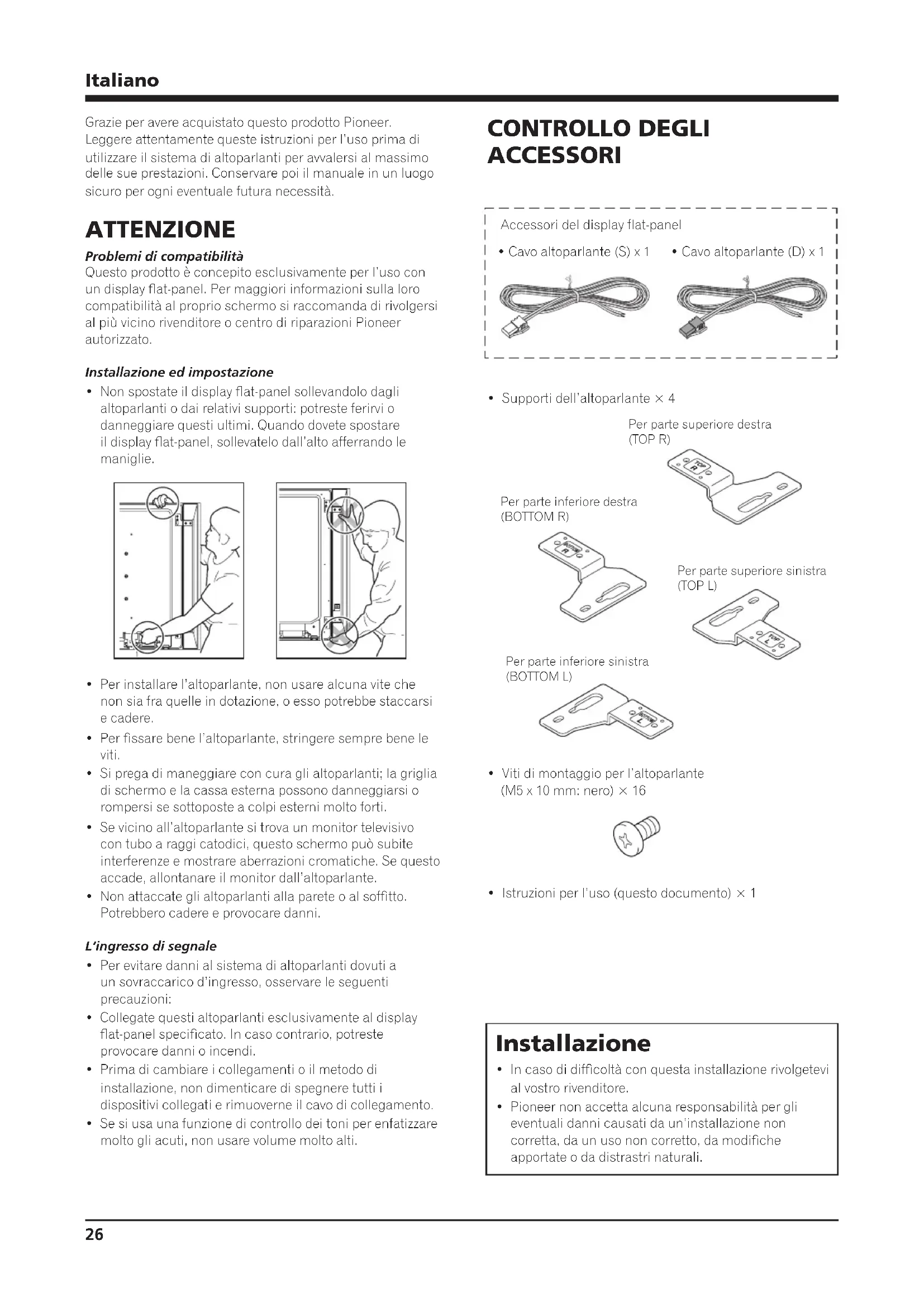

Grazie per avere acquistato questo prodotto Pioneer. Leggere attentamente queste istruzioni per l’uso prima di utilizzare il sistema di altoparlanti per avvalersi al massimo delle sue prestazioni. Conservare poi il manuale in un luogo sicuro per ogni eventuale futura necessità. ATTENZIONE Problemi di compatibilità Questo prodotto è concepito esclusivamente per l’uso con un display flat-panel. Per maggiori informazioni sulla loro compatibilità al proprio schermo si raccomanda di rivolgersi al più vicino rivenditore o centro di riparazioni Pioneer autorizzato. Installazione ed impostazione

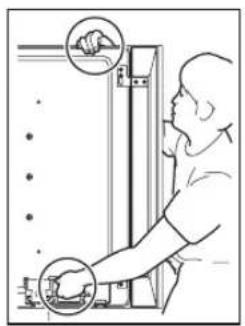

• Non spostate il display at-panel sollevandolo dagli altoparlanti o dai relativi supporti: potreste ferirvi o danneggiare questi ultimi. Quando dovete spostare il display flat-panel, sollevatelo dall’alto afferrando le maniglie.

• Per installare l’altoparlante, non usare alcuna vite che non sia fra quelle in dotazione, o esso potrebbe staccarsi e cadere.

• Per ssare bene l’altoparlante, stringere sempre bene le viti.

• Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna possono danneggiarsi o rompersi se sottoposte a colpi esterni molto forti.

• Se vicino all’altoparlante si trova un monitor televisivo con tubo a raggi catodici, questo schermo può subite interferenze e mostrare aberrazioni cromatiche. Se questo accade, allontanare il monitor dall’altoparlante.

• Non attaccate gli altoparlanti alla parete o al softto. Potrebbero cadere e provocare danni. L’ingresso di segnale

• Per evitare danni al sistema di altoparlanti dovuti a un sovraccarico d’ingresso, osservare le seguenti precauzioni:

• Collegate questi altoparlanti esclusivamente al display flat-panel specificato. In caso contrario, potreste provocare danni o incendi.

• Prima di cambiare i collegamenti o il metodo di installazione, non dimenticare di spegnere tutti i dispositivi collegati e rimuoverne il cavo di collegamento.

• Se si usa una funzione di controllo dei toni per enfatizzare molto gli acuti, non usare volume molto alti. CONTROLLO DEGLI ACCESSORI

• Cavo altoparlante (S) x 1

• Cavo altoparlante (D) x 1 Accessori del display flat-panel

• Supporti dell’altoparlante × 4 Per parte superiore destra (TOP R) Per parte inferiore destra (BOTTOM R) Per parte superiore sinistra (TOP L) Per parte inferiore sinistra (BOTTOM L)

• Viti di montaggio per l’altoparlante (M5 x 10 mm: nero) × 16

• Istruzioni per l’uso (questo documento) × 1 Installazione

• In caso di difcoltà con questa installazione rivolgetevi al vostro rivenditore.

• Pioneer non accetta alcuna responsabilità per gli eventuali danni causati da un’installazione non corretta, da un uso non corretto, da modifiche apportate o da distrastri naturali.27 Italiano Italiano

INSTALLAZIONE DEL DISPLAY FLAT-PANEL

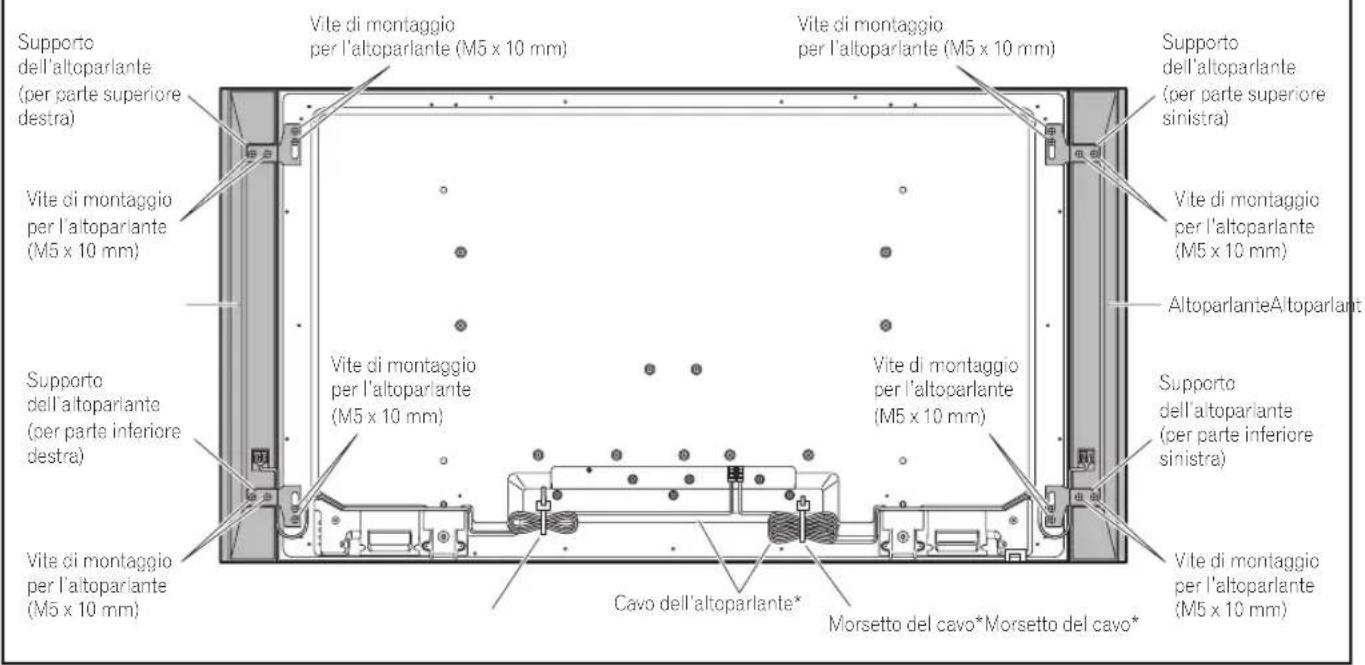

Display flat-panel con l'altoparlante installato Vite di montaggioper l’altoparlante(M5 x 10 mm)Vite di montaggioper l’altoparlante(M5 x 10 mm)Supporto dell’altoparlante (per parte superiore sinistra)Supporto dell’altoparlante (per parte superiore destra)Supporto dell’altoparlante (per parte inferiore destra)Supporto dell’altoparlante (per parte inferiore sinistra)Vite di montaggioper l’altoparlante(M5 x 10 mm)Vite di montaggioper l’altoparlante(M5 x 10 mm)Vite di montaggioper l’altoparlante(M5 x 10 mm)Vite di montaggioper l’altoparlante(M5 x 10 mm)Morsetto del cavo*Morsetto del cavo*Cavo dell’altoparlante**: Accessori del display flat-panelAltoparlanteAltoparlanteVite di montaggioper l’altoparlante (M5 x 10 mm)Vite di montaggioper l’altoparlante (M5 x 10 mm) Per l’uso del supporto di tavolo: NOTA: Prima di attaccare l’altoparlante, attaccate il supporto di tavolo della serie KRP-TS01 (o un altro supporto per il display flat-panel) al display flat panel.

1. Fissaggio dei supporti agli altoparlanti.

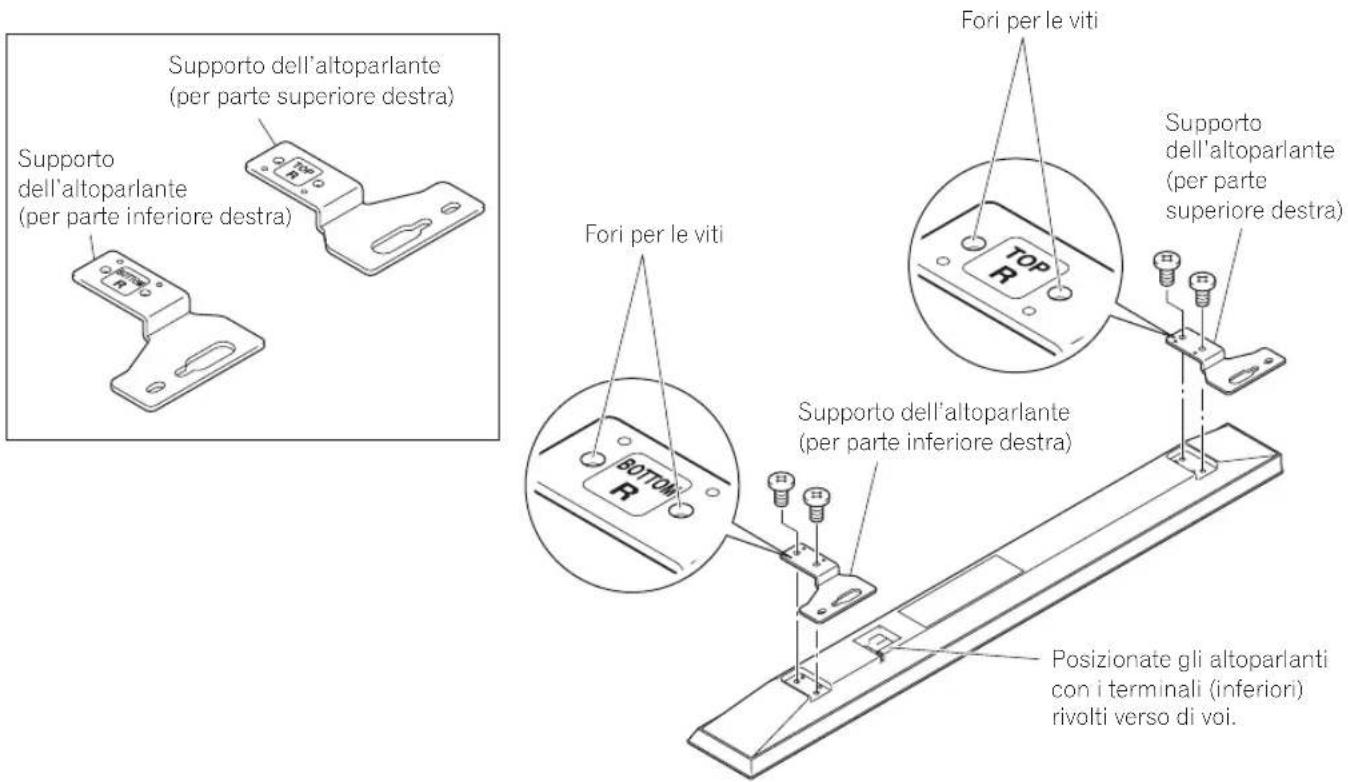

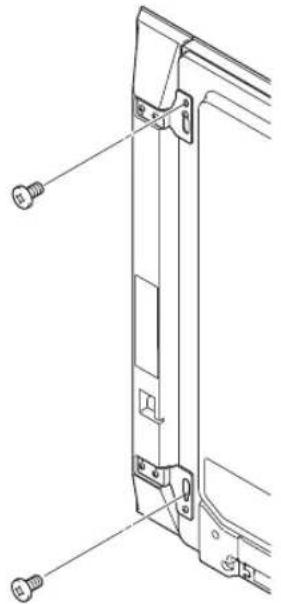

Vi sono supporti superiori e inferiori per gli altoparlanti destro e sinistro. Fissate i supporti appropriati alla parte superiore e inferiore del retro degli altoparlanti, usando le viti in dotazione. (Mostra il ssaggio corretto del supporto sul lato destro. Viene ssato sul lato sinistro seguendo la stesso procedimento.) Posizionate gli altoparlanti con i terminali (inferiori) rivolti verso di voi. Supporto dell’altoparlante (per parte inferiore destra) Supporto dell’altoparlante (per parte inferiore destra) Supporto dell’altoparlante (per parte superiore destra) Fori per le viti

e viti Supporto dell’altoparlante (per parte superiore destra)Italiano

2. Stringete una delle viti in

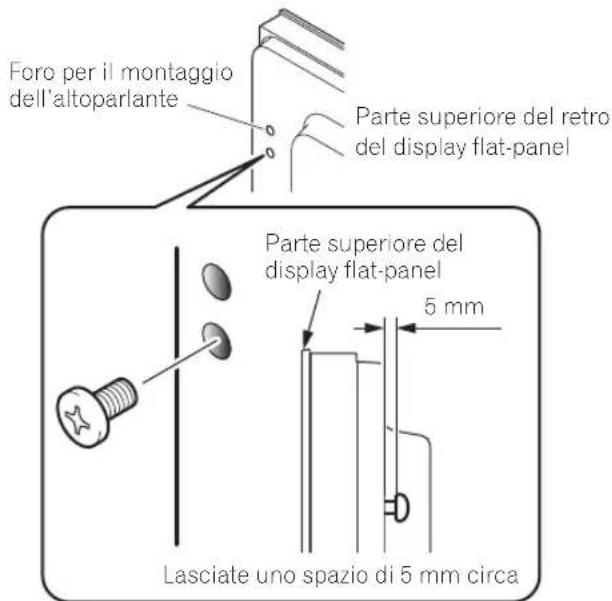

dotazione nel foro di montaggio dell’altoparlante (il più basso dei due) nella parte superiore del retro del display flat-panel. Non stringete no in fondo. Lasciate le viti allentate, con ancora 5 mm circa da stringere. 5 mm Foro per il montaggio dell’altoparlante Parte superiore del retro del display flat-panel Parte superiore del display flat-panel Lasciate uno spazio di 5 mm circa

3. Attaccate il supporto dell’altoparlante

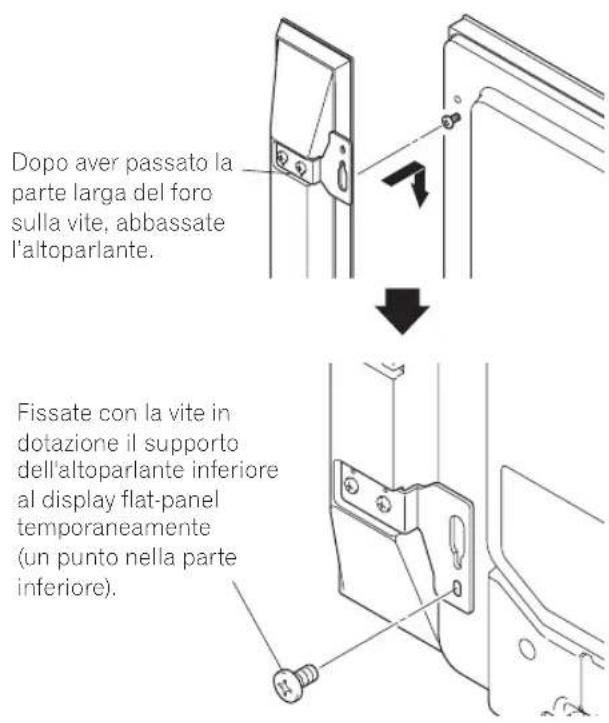

alla vite che avete avvitato passando la parte larga sopra di esso e abbassandolo verso la scanalatura; avvitatelo temporaneamente alla vite più bassa. Dopo aver passato la parte larga del foro del supporto dell’altoparlante (superiore) sopra la vite, abbassate l’altoparlante su di essa. Dopo aver passato la parte larga del foro sulla vite, abbassate l’altoparlante. Fissate con la vite in dotazione il supporto dell'altoparlante inferiore al display flat-panel temporaneamente (un punto nella parte inferiore).

4. Regolate la posizione

dell’altoparlante, quindi stringete bene la vite superiore e inferiore.

5. Stringete le due viti, nella parte

superiore e inferiore per ogni altoparlante (quattro viti in totale), e fissate così gli altoparlanti al dispaly flat-panel.

6. Fate passare il cavo dell’altoparlante

in dotazione tra l’altoparlante e il display flat-panel (sotto il supporto dell’altoparlante) dal basso.

8. Inserite il cavo nella scanalatura

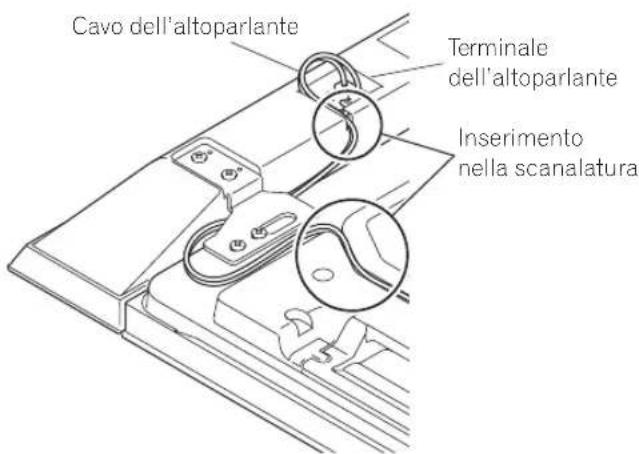

dell’altoparlante. Inserimento nella scanalatura Terminale dell’altoparlante Cavo dell’altoparlante

9. Collegate l’altra estremità dei cavi

dell’altoparlante al retro del display flat-panel (vedi pagina seguente).29 Italiano Italiano Come collegare i cavi degli altoparlanti (altoparlante) Premete la levetta e inserite l’estremità del cavo. Quando rilasciate la levetta, si serra sul cavo dell’altoparlante. Premete e tenete premuta la levetta durante la rimozione del cavo. Come collegare i cavi degli altoparlanti (display flat-panel) Inserite saldamente il connettore del cavo dell’altoparlante nel terminale dell’altoparlante dello schermo. Per rimuovere il cavo dell’altoparlante, tenete premuta e spingete la levetta e quindi estraetela. Attenzione

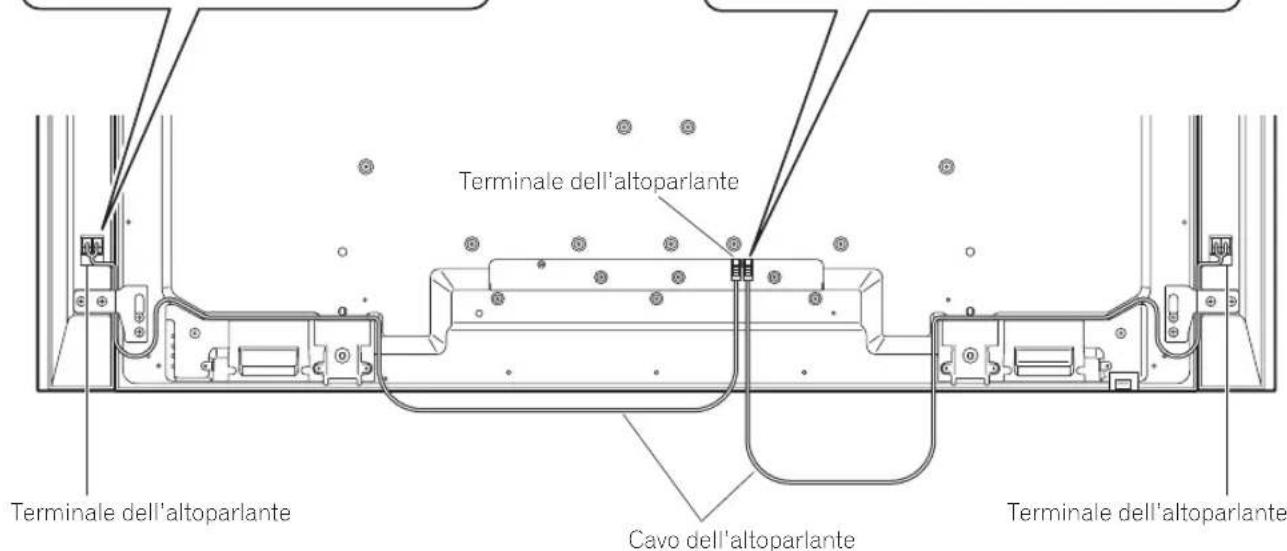

• Prima di collegare gli altoparlanti al display atpanel, scollegate lo schermo dalla presa di alimentazione. Collegando il cavo dell’altoparlante con il cavo dell’alimentazione inserito si possono causare malfunzionamenti o danni allo schermo se il filo nudo del cavo tocca altri apparecchi. Inserite il cavo di alimentazione dopo aver collegato gli altoparlanti. Collegate i cavi degli altoparlanti (display flat-panel) Collegate il cavo con un connettore rosso al terminale R (destro) e il cavo con un connettore bianco al terminale L (sinistro) del display flat-panel. Collegare il cavo con la linea grigia ai terminali e il cavo nero ai terminali . Collegate i cavi degli altoparlanti (altoparlante) Nero Linea grigia Nero Rosso Terminale dell’altoparlante

• Se inserite il cavo dell’altoparlante troppo in profondità in modo che l’isolamento tocchi il terminale dell’altoparlante, potreste non avere alcun suono. Inseritelo in modo che il filo in rame sia ancora visibile.

• Vericate che le estremità dei cavi degli altoparlanti siano collegate saldamente ai terminali tirando delicatamente i cavi dopo aver effettuato i collegamenti. I collegamenti allentati potrebbero provocare interruzioni di suono o rumore.

• Se è presente un cortocircuito nei cavi

causato da un filo esposto, è possibile che un carico eccessivo sia applicato al display flat-panel, risultante in un funzionamento interrotto o in un malfunzionamento.

• I collegamenti errati del cavo dell’altoparlante ai terminali del display flat-panel sinistro o destro rispettivamente alla polarità possono causare effetti audio stereofonici insufficienti o immagini o suoni instabili.

• Non collegate ai terminali degli altoparlanti diversi da quelli specificati.

• Esercitando una forza eccessiva sul cavo dell’altoparlante si potrebbero provocare problemi di collegamento, perdita di suono e/o danni al connettore.Italiano

Legare i cavi. Seguite i passaggi qui sotto per attaccare il morsetto del cavo, un accessorio del display flat-panel.

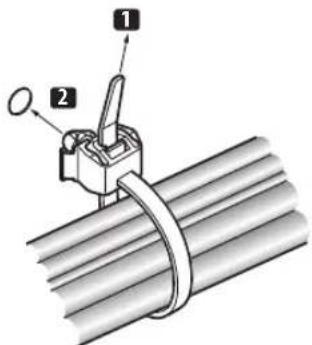

1) Inlate la banda del morsetto nella staffa di

supporto e legate il/i cavo(i) nel morsetto.

2) Spingete e tenete ferme le leve, quindi inserite il

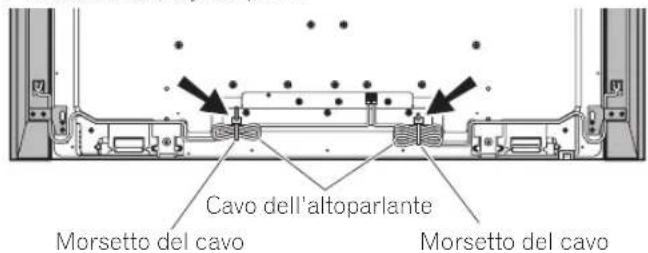

4 ) Assicuratevi che il morsetto del cavo sia ben saldato al pannello. NOTA: Evitate di comprimere o esercitare pressione sui cavi quando li posizionate o legate. Per rimuovere la banda del morsetto, tirate e tenete fermo il dispositivo di chiusura perché si sblocchi. Per rimuovere il morsetto del cavo, spingete e tenete ferme le leve, quindi estraetelo dal foro. Dispositivo di chiusura Leva Leva NOTA: Se un morsetto è stato installato da molto tempo, vi saranno maggiori probabilità che si deteriori. Un morsetto vecchio è più facilmente danneggiabile mentre viene tolto e non può essere riutilizzato. Retro del display flat-panel Cavo dell’altoparlante Morsetto del cavo Morsetto del cavo Per l’uso dell’unità da parete: NOTA: Innanzitutto, appoggiate il display flat-panel sulla parte superiore di un panno morbido, ecc, quindi attaccate i supporti dell’altoparlante.

1. Attaccate gli altoparlanti al display

flat-panel (Vedi procedure 1 a 10 alle pagine 27 a 30). Collegate gli altri cavi e il lo di alimentazione al display- flat panel.

2. Appoggiate il display flat-panel sui

supporti di montaggio dell’unità da parete. Per maggiori dettagli, consultate le istruzioni per l’uso in dotazione con l’unità da parete. Attenzione Non spostate il display flat-panel sollevandolo dagli altoparlanti o dai relativi supporti: potreste ferirvi o danneggiare questi ultimi. Quando dovete spostare il display flat-panel, sollevatelo dall’alto afferrando le maniglie.31 Italiano Italiano DATI TECNICI Cassa esterna ................................................. Tipo Bass-reex Altoparlanti utilizzati (sistema a due vie) : Altoparlante per toni bassi ............A cono, 4,8 cm × 13 cm Altoparlante per toni alti .................. A semi-cupola, 2,5 cm Impedenza ............................................................................6

Parte inferiore sinistra (BOTTOM L)

Parte superiore destra (TOP R)

Parte inferiore destra (BOTTOM R)

...... Viti di montaggio per l’altoparlante (M5

........................Istruzioni per l’uso (questo documento)

NOTA: I dati tecnici e il design sono soggetti a variazioni senza preavviso, a seguito di ulteriori miglioramenti del prodotto. MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per lucidare o un normale panno asciutto.

• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quindi passare di nuovo un panno asciutto. Non utilizzare cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.

• Non usare mai diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze. Questi prodotti sono corrosivi.

• In caso di uso di panni chimici, leggere attentamente le avvertenze per il loro uso. Pubblicato da Pioneer Corporation. Copyright © 2008 Pioneer Corporation. Tutti i diritti riservati.Nederlands
