使用説明書 Kuro KRPS02 PIONEER

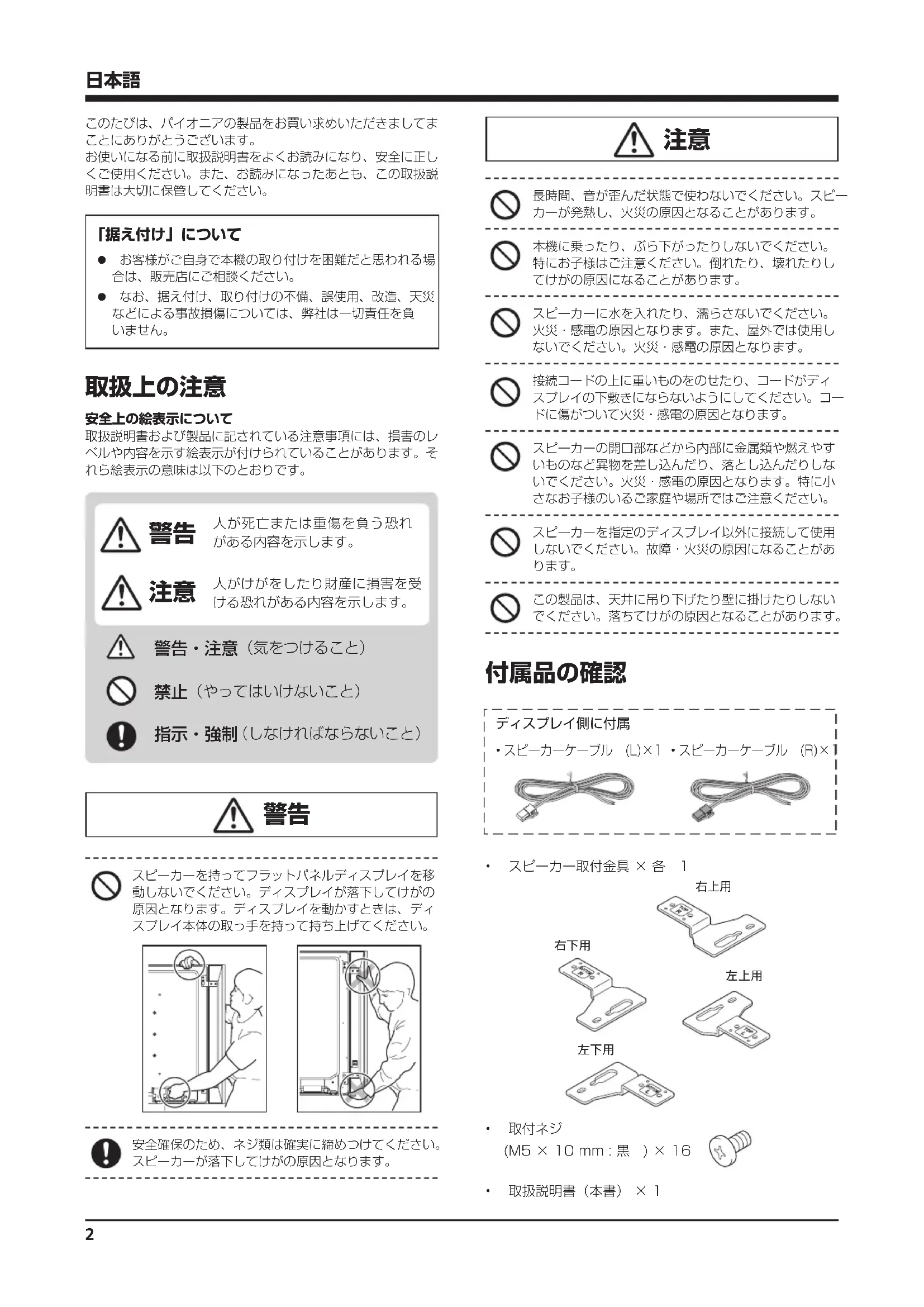

このたびは、パイオニアの製品をお買い求めいただきましてまことにありがとうございます。お使いになる前に取扱説明書をよくお読みになり、安全に正しくご使用ください。また、お読みになったあとも、この取扱説明書は大切に保管してください。 お客様がご自身で本機の取り付けを困難だと思われる場合は、販売店にご相談ください。 なお、据え付け、取り付けの不備、誤使用、改造、天災などによる事故損傷については、弊社は一切責任を負いません。

人がけがをしたり財産に損害を受ける恐れがある内容を示します。人が死亡または重傷を負う恐れがある内容を示します。

スピーカーを持ってフラットパネルディスプレイを移動しないでください。ディスプレイが落下してけがの原因となります。ディスプレイを動かすときは、ディスプレイ本体の取っ手を持って持ち上げてください。

安全確保のため、ネジ類は確実に締めつけてください。スピーカーが落下してけがの原因となります。

長時間、音が歪んだ状態で使わないでください。スピーカーが発熱し、火災の原因となることがあります。本機に乗ったり、ぶら下がったりしないでください。特にお子様はご注意ください。倒れたり、壊れたりしてけがの原因になることがあります。スピーカーに水を入れたり、濡らさないでください。火災・感電の原因となります。また、屋外では使用しないでください。火災・感電の原因となります。接続コードの上に重いものをのせたり、コードがディスプレイの下敷きにならないようにしてください。コードに傷がついて火災・感電の原因となります。スピーカーの開口部などから内部に金属類や燃えやすいものなど異物を差し込んだり、落とし込んだりしないでください。火災・感電の原因となります。特に小さなお子様のいるご家庭や場所ではご注意ください。スピーカーを指定のディスプレイ以外に接続して使用しないでください。故障・火災の原因になることがあります。この製品は、天井に吊り下げたり壁に掛けたりしないでください。落ちてけがの原因となることがあります。

スピーカーケーブル (L)×1 スピーカーケーブル (R)×1ディスプレイ側に付属

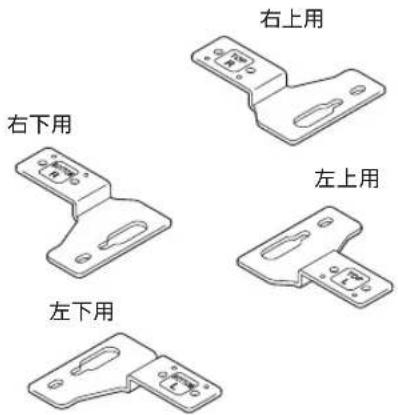

• スピーカー取付金具×各 1 右上用左上用右下用左下用
• 取付ネジ (M5×10mm:黒 )×16• 取扱説明書（本書）×1 安全上の絵表示について取扱説明書および製品に記されている注意事項には、損害のレベルや内容を示す絵表示が付けられていることがあります。それら絵表示の意味は以下のとおりです。3

フラットパネルディスプレイに取り付ける スピーカー取り付け完成図 スピーカー スピーカースピーカー取付金具（右上用）スピーカー取付金具（右下用）スピーカー取付金具（左下用） *：ディスプレイ側に付属 取付ネジ（M5×10mm）取付ネジ（M5×10mm）スピーカー取付ネジ（M5×10mm）取付ネジ（M5×10mm）取付ネジ（M5×10mm）取付ネジ（M5×10mm）取付ネジ（M5×10mm）スピーカー取付金具（左上用）取付ネジ（M5×10mm） ケーブルクランプ*ケーブルクランプ*

スピーカーを取り付ける前に、ディスプレイへ KRP-TS01 シリーズのテーブルトップスタンド（または他のスタンド）を取り付けてください。

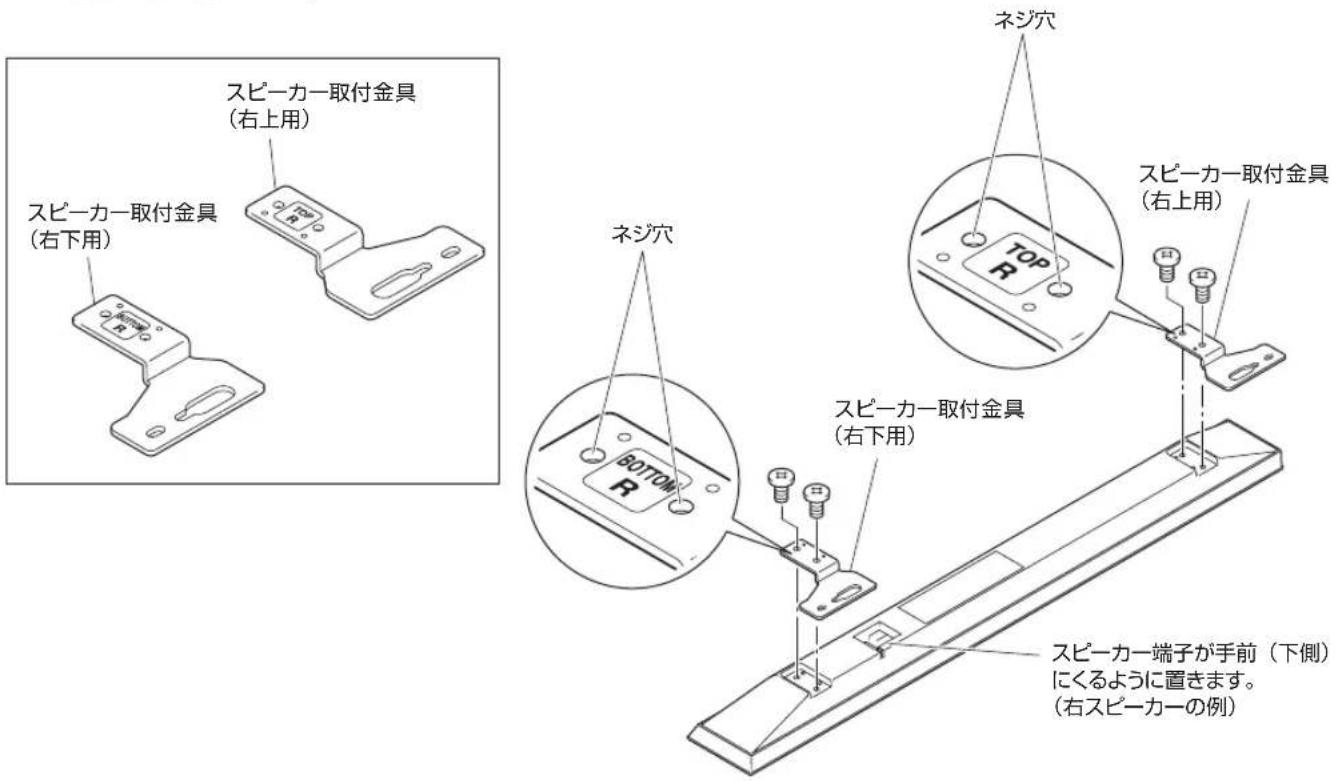

1. スピーカーにスピーカー取付金具を取り付ける

スピーカー取付金具は、右スピーカー /左スピーカー別に、それぞれ上下用があります。スピーカー背面の上部と下部に、それぞれスピーカー取付金具を付属のネジで取り付けます。（本機前面から見て、右側を例にして説明します。左側も同じ手順で取り付けます。） スピーカー端子が手前（下側） にくるように置きます。 （右スピーカーの例）ネジ穴ネジ穴スピーカー取付金具（右上用）スピーカー取付金具（右下用）スピーカー取付金具（右上用）スピーカー取付金具（右下用）日本語

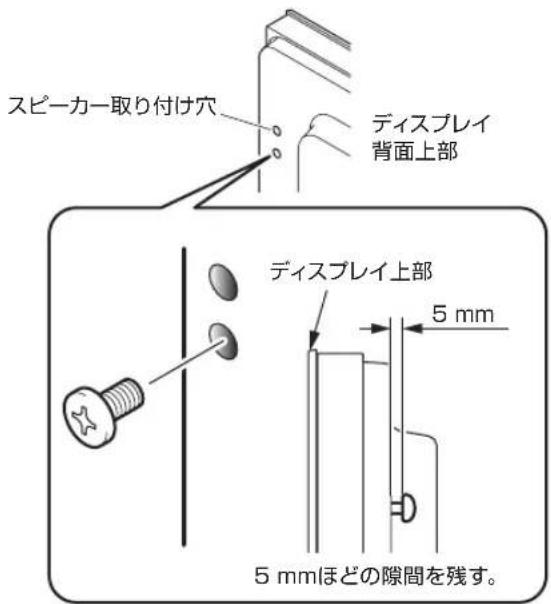

2. ディスプレイ背面上部のスピーカー取り付

け穴（2 つあるうちの下側）に、付属のネ

まだ、ネジを完全に留めないでください。5 mm 程度 を残して軽く取り付けておきます。 5mm 5mmほどの隙間を残す。

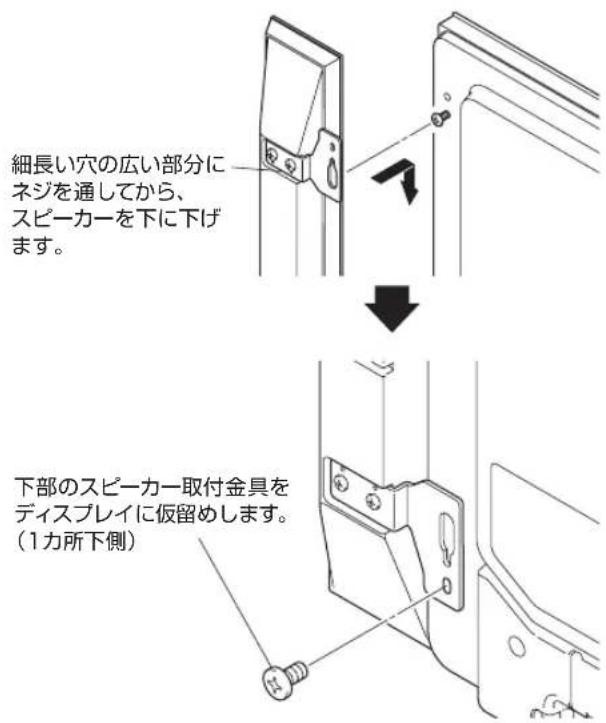

3. 取り付けた上部のネジを、スピーカー取付

金具（上部）の細長い穴（広い部分）に通 して引っ掛け、下のネジを仮留めする スピーカー取付金具（上部）の細長い穴の広い部分に ネジを通してから、スピーカーを下に下げます。 下部のスピーカー取付金具を ディスプレイに仮留めします。 （1カ所下側）

スピーカーとディスプレイのすき間が均一になるよう に調整し、スピーカーとディスプレイの高さを合わせ ます。そのあと、仮留めした 2 本のネジを締めて固定

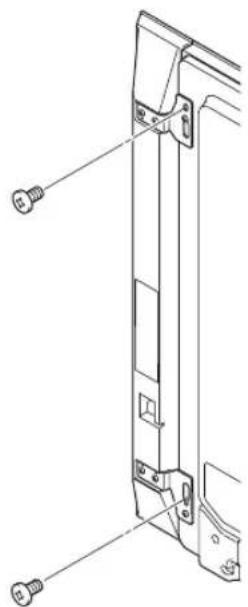

5. 残りの 2 本（上下各 1 本）のネジを締める

手順 2、3で仮留めしたネジも締めます。

6. ディスプレイとスピーカーの間にスピー

カーケーブルを下から通す スピーカーケーブルはスピーカー取付金具の下をくぐ

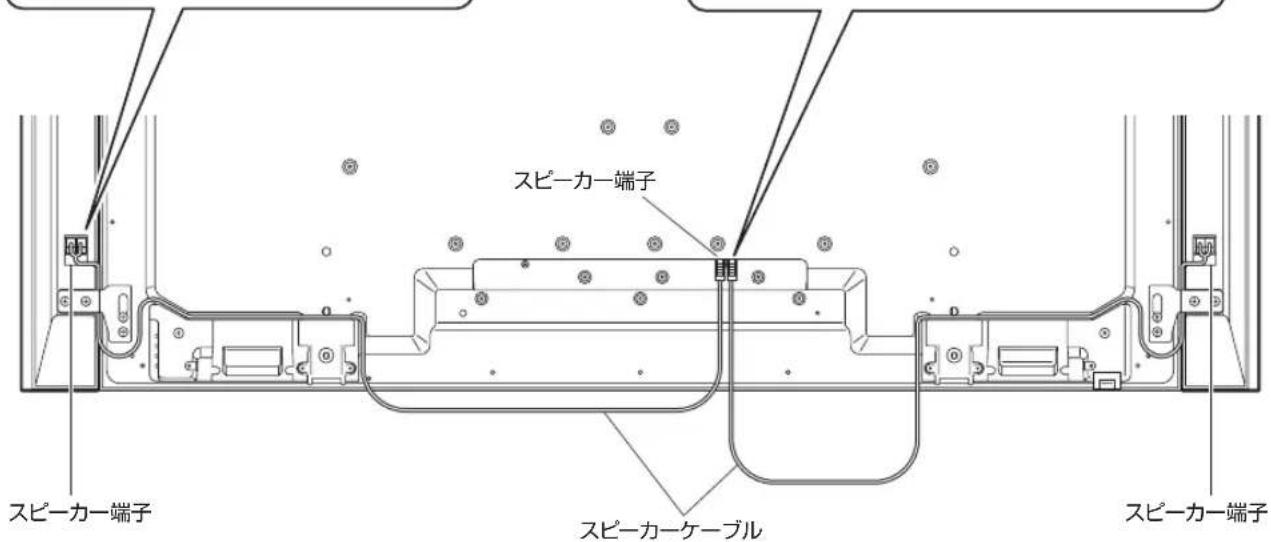

7. スピーカーケーブルを、極性を合わせてス

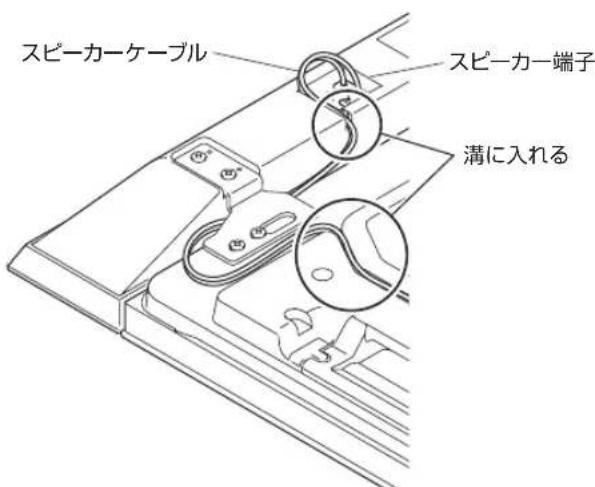

8. スピーカーケーブルを、スピーカーケーブ

9. スピーカーケーブルのもう一端をディスプ

レバーを押してケーブルの先端を差し 込みます。レバーを放すとスピーカー ケーブルが固定されます。 スピーカーケーブルのつなぎ方

スピーカーケーブルのコネクタを、スピー カー端子に差し込みます。コネクタが外 れないように、きちんと差し込んでくだ さい。スピーカーケーブルを外す時は、 必ずレバーを押しながら外してください。

• ディスプレイとスピーカーとを接続する前に、ディスプ レイの電源プラグを抜いてください。 本機の電源を入れたままスピーカーケーブルの接続をす ると、スピーカーケーブルの銅線が接続されている他機 器などに触れたときに、ディスプレイに過大な負荷が加 わって動作が停止したり、故障することがあります。接 続が終わってから、電源プラグをコンセントに差し込ん

• スピーカーケーブル（スピーカー側）を端子の奥まで差 し込むと、被覆（ビニール 部分）を挟み込んで音が出 なくなる場合があります。 銅線が外側から少し見え るように差し込んでください。

• スピーカー端子にコードを接続したあとは、コードを軽 く引いて、コードの先端が端子に確実に接続されている ことを確かめてください。接続が不完全だと、音がとぎ れたり、雑音が出る原因となります。

• コードの芯線がはみ出して、 と の線がショートす ると、ディスプレイに過大な負荷が加わって動作が停止 したり、故障することがあります。

• 極性（＋－）を間違えないようにしてください。片方（右 または左）のスピーカーの極性を間違えて接続した場合、 低音が不足したり、音の定位感がなくなって、正しいス テレオ効果が得られなくなります。

• スピーカー端子には、スピーカー以外の機器を接続しな

• スピーカーケーブルを強く引っ張らないでください。 接続が不完全になって音がとぎれたり、コネクタが破損

コネクタが赤のケーブルをＲ(右)に、コネクタ が白のケーブルをＬ(左)に接続してく ださい。 赤：R白：L スピーカーケーブルをつなぐ

ケーブル（灰色のライン）はスピーカー 端子（赤）に、ケーブル（黒）はスピーカー 端子（黒）に接続してください。 スピーカーケーブルをつなぐ

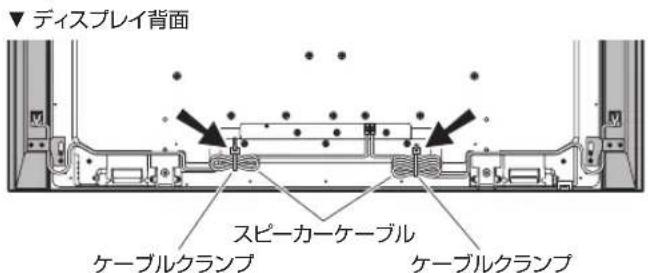

ケーブルを束ねるときは、必要に応じてディスプレイ 側に付属のケーブルクランプを使います。 1） ケーブルクランプのバンドをホルダーに通します。 2） ケーブルを束ねたあと、ケーブルクランプホルダー のレバーを持ち、フックをテレビ背面の所定のク ランプ穴に差し込みます。 3） 最後にクランプバンドを引き上げてロックします。

4)ケーブルクランプがディスプレイ背面にしっかり 固定されているか確認してください。

各ケーブルに負荷がかからないように束ねてくださ い。各ケーブルを引っ張らないでください。 クランプバンドを取り外すときは、ラッチを引きなが ら緩めて取り外します。ケーブルクランプを取り外す ときは、レバーを押しながらクランプ穴から引き抜き

• ケーブルを束ねるときは、指を挟んだり、ケーブル が圧迫されることがないように注意してください。

• ケーブルクランプは、長期間使用すると劣化します。 古くなったクランプは取り外しの際に損傷しやす く、再使用ができなくなることがあります。

• ケーブルクランプは必要に応じてお使いください。

• ケーブルが絡まないように注意してください。

ケーブルクランプケーブルクランプ 壁掛けユニットをお使いのときは

最初にディスプレイを柔らかいシートなどの上に寝かせて から、スピーカーを取り付けてください。

1. ディスプレイにスピーカーを取り付ける

3 ～ 6 ページを参照して取り付けます。

2. 壁掛けユニットの壁側金具に、スピーカー

を取り付けたテレビを取り付ける 詳しくは、壁掛けユニットに付属の取扱説明書をご覧

壁掛けユニットにディスプレイを取り付けるときは、 スピーカー部を持たずに取っ手とディスプレイ上部を

スピーカー部を持つとスピーカーが外れて落下する場 合があります。7

©2008 パイオニア株式会社　禁無断転載

形式........................................................................ 位相反転式 スピーカー構成（2 ウェイ方式）： ウーファー................. 4.8cm×13cm長円コーン型 トゥイーター...................................2.5cmセミドーム型 公称インピーダンス......................................................... 6Ω 再生周波数帯域.............................. 55Hzto30000Hz 出力音圧レベル（1m,1W）...................................80dB

スピーカー 1 本.....................................................1.75kg スピーカー 2 本（取付金具、取付ネジを含む）.... 4.1kg

キャビネットのお手入れのしかた キャビネットの表面は清潔な柔らかい布（綿、ネルなど） で軽くから拭きしてください。

• ホコリのついた布や硬い布で拭いたり、強くこすったり すると、表面にキズがつくことがあります。

• キャビネットにはプラスチックが多く使われているので ベンジン、シンナーなどで拭いたりしないでください。 変質したり、塗料がはがれることがあります。

• 殺虫剤など、揮発性のものをかけないでください。また、 ゴムやビニール製品などを長時間接触させたままにしな

プラスチックの中に含まれる可塑剤の作用により変質し たり、塗料がはげるなどの原因となります。

• キャビネットの表面を濡れた布で拭くと、水滴などが本 機の表面を伝って、内部に侵入し故障の原因になること があります。English
