MODE D'EMPLOI Kuro KRPS02 PIONEER

Merci pour votre achat de cet appareil Pioneer.

Veuillez lire attentivement la totalite de ce mode d’emploi

avant d’utiliser vos enceintes acoustiques de façon à

pouvoir en tirer le meilleur profit. Après lecture complète du

livret d’instructions de fonctionnement, le ranger dans un

endroit sûr afin de pouvoir vous y reporter facilement en cas

de besoin lors de l’utilisation des l’enceintes acoustiques.

À propos de la compatibilité

Ce produit a été conçu exclusivement pour une utilisation

avec le moniteur à écran plat. Pour de plus amples

informations sur la compatibilité, veuillez vous adresser au

distributeur ou au centre de service Pioneer agréé le plus

À propos de l’installation et des réglages

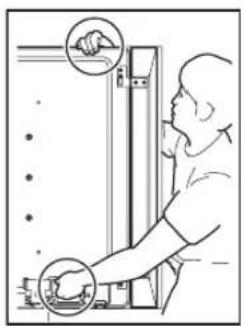

• Ne déplacez pas le moniteur à écran plat en le tenant par

les enceintes ou les supports d’enceinte. Vous risqueriez

de vous blesser ou d’endommager les supports. Pour

déplacer le moniteur à écran plat, tenez-le par le haut et

• À l’installation des enceintes, utilisez uniquement les vis

fournies, car d’autres pourraient se détacher de l’unité

principale et entraîner la chute des enceintes.

• A l’installation des enceintes, serrez les vis à fond.

• Manipuler les enceintes avec sufsamment de soin, car

autrement, l’enjoliveur frontal et le coffret risqueraient

d’être endommagés ou hors d’usage en les soumettant à

des chocs externes exagérés.

• La présence d’un écran d’ordinateur ou d’un moniteur à

tube cathodique près des enceintes peut provoquer des

interférences et une distorsion des couleurs. Si c’est le

cas, éloignez l’écran par rapport aux enceintes.

• Ne xez pas ces enceintes au mur ou au plafond. Elles

risqueraient de tomber et de blesser quelqu’un.

À propos de l’entrée des signaux

• An d’éviter d’endommager les enceintes acoustiques,

suite à une surcharge à l’entrée, veuillez observer les

précautions suivantes:

• Ne raccordez ces enceintes à aucun appareil hormis le

moniteur à écran plat spécié. Faute de quoi, des dégâts,

voire un incendie pourraient en résulter.

• Prenez soin de mettre hors tension les appareils

raccordés et de débrancher le cordon d’alimentation

au niveau de la prise secteur avant de changer les

connexions ou la méthode d’installation.

• Si vous utilisez une fonction de contrôle des tonalités

pour accentuer fortement les aigus, n’élevez pas

excessivement le volume sonore.

VÉRIFICATION DES ACCESSOIRES

• Câble d’enceinte (G) x 1

• Câble d’enceinte (D) x 1

Accessoires du moniteur à écran plat

• Supports de l’enceinte × 4

Angle supérieur droit

Angle inférieur droit

Angle supérieur gauche

Angle inférieur gauche

• Vis de montage de l’enceinte

(M5 × 10 mm : Noir) × 16

• Mode d’emploi (ce document) × 1

• En cas de difcultés, veuillez consulter votre revendeur.

• Pioneer ne saurait être tenu responsable d’aucun

dommage résultant d’une installation ou d’une

utilisation incorrecte de ce produit, de sa modification

ou encore de catastrophes naturelles.15

INSTALLATION SUR LE MONITEUR À ÉCRAN PLAT Moniteur à écran plat avec l'enceinte installée Serre-câbles*Serre-câbles*Câble d’enceinte** : Accessoires du moniteur à écran platEnceinteEnceinteVis de montagede l’enceinte(M5 x 10 mm)Vis de montagede l’enceinte(M5 x 10 mm)Vis de montagede l’enceinte(M5 x 10 mm)Vis de montagede l’enceinte(M5 x 10 mm)Support de l’enceinte (angle supérieur gauche)Support de l’enceinte (angle supérieur droit)Support de l’enceinte (angle inférieur droit)Support de l’enceinte (angle inférieur gauche)Vis de montagede l’enceinte (M5 x 10 mm)Vis de montagede l’enceinte (M5 x 10 mm)Vis de montagede l’enceinte (M5 x 10 mm)Vis de montagede l’enceinte (M5 x 10 mm)

Si vous utilisez un pied de table :

Avant d’installer l’enceinte, installez le support de table série KRP-TS01 (ou tout autre pied de moniteur à écran plat) sous le moniteur

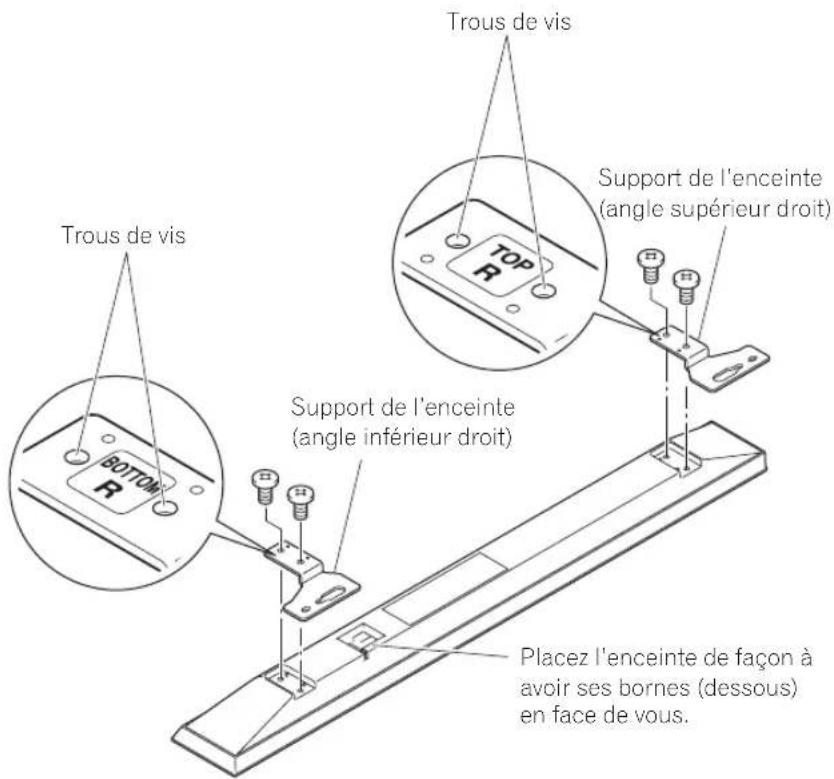

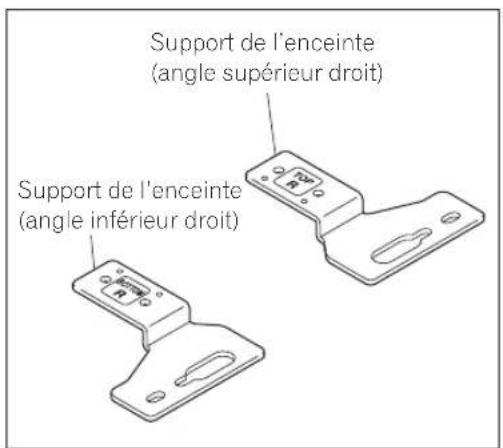

1. Fixer les supports d’enceinte sur les enceintes.

Il y a des supports d’enceinte supérieurs et inférieurs pour les enceintes de droite et de gauche. Posez les bons supports en

haut et en bas au dos des enceintes à l’aide des vis fournies.

(L’illustration montre la pose des supports de droite. Pour les supports de gauche, procédez de la même façon.)

Support de l’enceinte

(angle inférieur droit)

Placez l’enceinte de façon à

avoir ses bornes (dessous)

Support de l’enceinte

(angle supérieur droit)

Support de l’enceinte

(angle inférieur droit)

Support de l’enceinte

(angle supérieur droit)Français

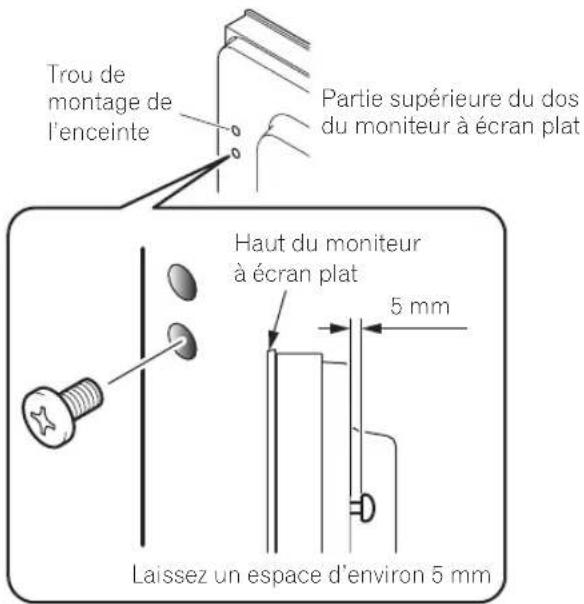

2. Vissez une vis fournie dans le trou

de montage de l’enceinte (le plus bas

des deux) situé en haut au dos du

moniteur à écran plat.

Ne la serrez pas complètement tout de suite. Laissez du

jeu, arrêtez-vous à environ 5 mm de la n.

Laissez un espace d’environ 5 mm

Partie supérieure du dos

du moniteur à écran plat

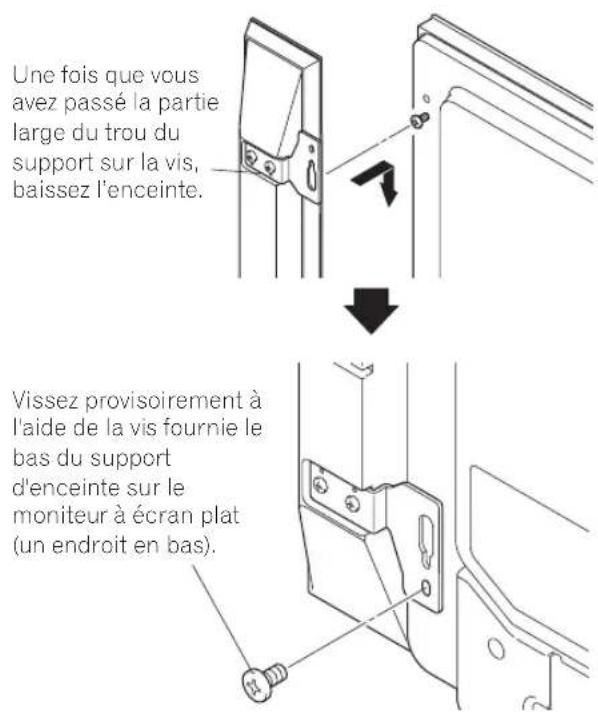

3. Suspendez le support de l’enceinte

sur la vis que vous avez installée en

haut en passant la partie large par-

dessus la vis puis baissez le support

dans la fente et vissez la vis du bas

Une fois que vous avez passé la partie large du trou du

support de l’enceinte (haut) par-dessus la vis, baissez

Vissez provisoirement à

l'aide de la vis fournie le

moniteur à écran plat

(un endroit en bas).

avez passé la partie

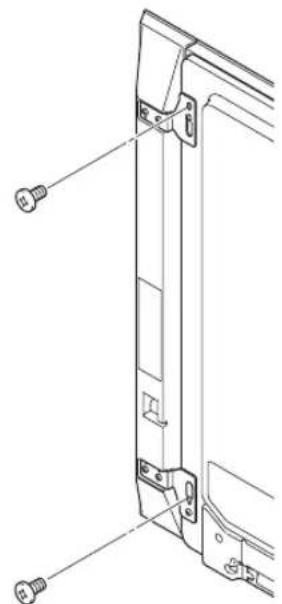

4. Ajustez la position de l’enceinte puis

serrez complètement les vis du haut

5. Serrez les deux vis - en haut et en

bas - de chaque support d’enceinte

(quatre vis au total). Les enceintes

sont maintenant installées sur le

moniteur à écran plat.

6. Glissez le câble d’enceinte fourni

entre l’enceinte et le moniteur à

écran plat (sous le support d’enceinte)

en passant par le dessous.

7. Branchez les câbles d’enceinte sur les

enceintes (voir page suivante).

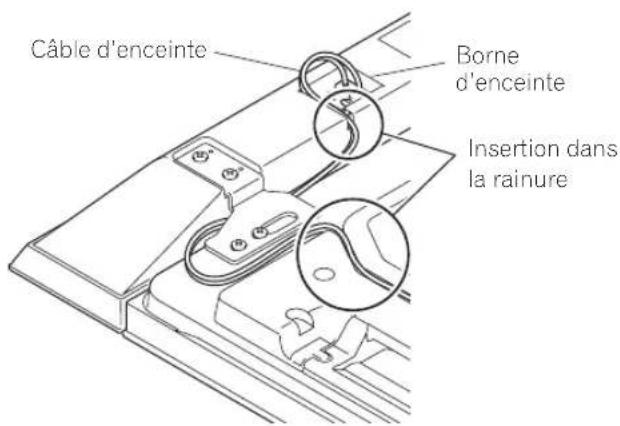

8. Insérez le câble dans la rainure située

9. Branchez l’autre extrémité des câbles

d’enceinte à l’arrière du moniteur à

écran plat (voir page suivante).17

Comment brancher les câbles d’enceinte (côté enceinte)

Appuyez sur le levier et insérez

l’extrémité du câble. Lorsque vous

relâchez le levier, il serre le câble

d’enceinte. Maintenez le levier enfoncé

pour retirer le câble.

Comment brancher les câbles d’enceinte

(côté moniteur à écran plat)

Insérez fermement le connecteur du câble

d’enceinte dans la prise d’enceinte du

moniteur. Pour retirez le câble d’enceinte,

maintenez le levier enfoncé puis retirez le

• Avant de raccorder l’enceinte au moniteur à écran plat,

débranchez-le de la prise secteur. Si vous raccordez le

câble d’enceinte alors que le cordon d’alimentation est

branché, le moniteur risque de mal fonctionner ou d’être

endommagé dans le cas où les ls dénudés du câble

entreraient en contact avec un autre appareil. Branchez le

cordon d’alimentation au moniteur après avoir raccordé

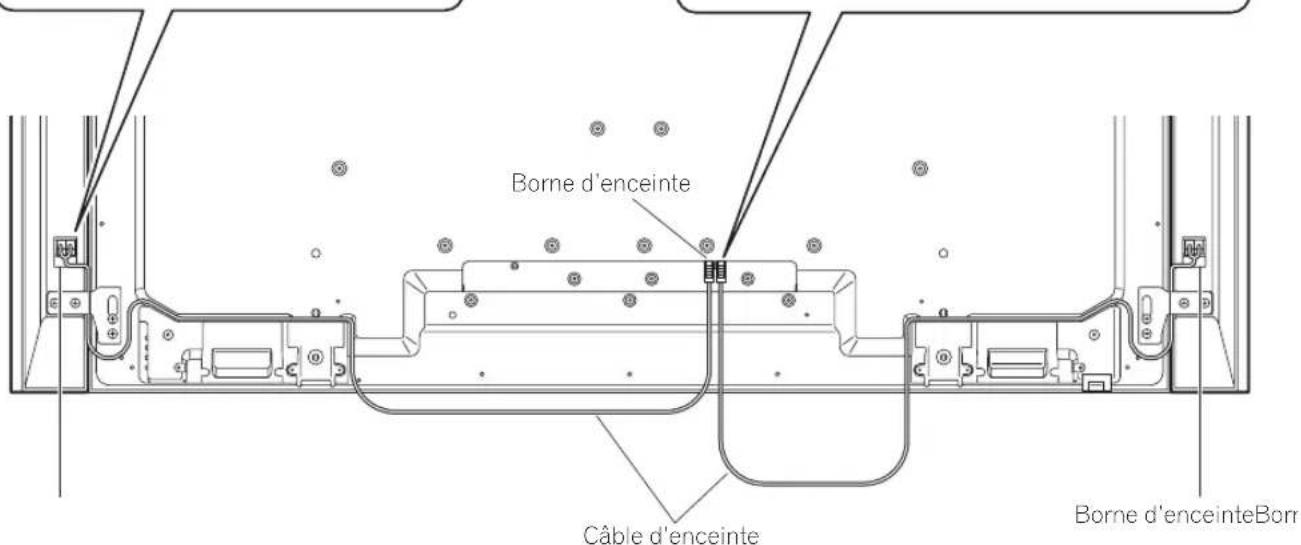

Branchement des câbles d’enceinte

(côté moniteur à écran plat)

Connectez le câble avec un connecteur rouge à

la prise R (droite) et le câble avec un connecteur

blanc à la prise L (gauche) du moniteur à écran

Connectez le câble rayé gris aux prises 

et le câble noir aux prises .

Branchement des câbles

d’enceinte (côté enceinte)

Borne d’enceinteBorne d’enceinte

Blanc : L Rouge : R Levier

• Si vous insérez le câble d’enceinte trop loin

et que l’isolant touche la prise d’enceinte,

vous risquez de n’entendre aucun son.

Insérez le câble de manière que le cuivre

• Vériez si les extrémités des câbles

d’enceinte sont solidement connectées aux

prises en tirant légèrement sur les câbles,

une fois les connexions terminées. Une

connexion lâche peut être la cause de coupures de son

• S’il y a un court-circuit dans les câbles

un l à nu, une charge excessive peut être appliquée au

moniteur à écran plat et il peut s’arrêter de fonctionner

ou cela peut entraîner un mauvais fonctionnement.

• Une connexion incorrecte des câbles d’enceinte aux

prises droite et gauche du moniteur à écran plat qui

ne respecte pas les polarités peut être la cause d’effets

sonores stéréo insufsants, de sons graves médiocres et

d’une image sonore instable.

• Ne connectez aucun appareil aux prises d’enceinte en

dehors des enceintes spéciées.

• Appliquer une force excessive sur le câble d’enceinte

peut être à l’origine de l’échec de la connexion, d’un

affaiblissement du son et/ou endommager le connecteur.Français

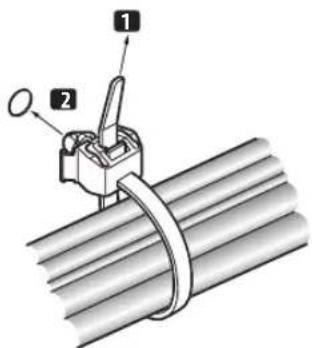

10. Relier les câbles.

Fixez le collier de câble, qui est un accessoire du

moniteur à écran plat, en suivant les étapes ci-dessous.

1 ) Passez la languette du collier dans le support et

placez le ou les câbles dans le serre-câbles.

2 ) Poussez les leviers et maintenez-les en place

pendant que vous insérez le crochet dans le trou

correspondant à l’arrière du moniteur à écran plat.

3 ) Tirez la languette du collier pour bloquer les câbles.

4 ) Vériez que le serre-câbles est bien installé contre

Evitez de pincer ou de créer des points de pression sur les

câbles lorsque vous les posez ou que vous les reliez.

Pour retirez la languette du collier, tirez le taquet pour

Pour retirez le serre-câbles, poussez les leviers puis

retirez-les du trou.

Plus un collier reste longtemps en place, plus il risque de

se détériorer. Les vieux colliers ont tendance à s’abîmer

plus facilement lors de la dépose et vous risquez de ne

pas pouvoir les réutiliser.

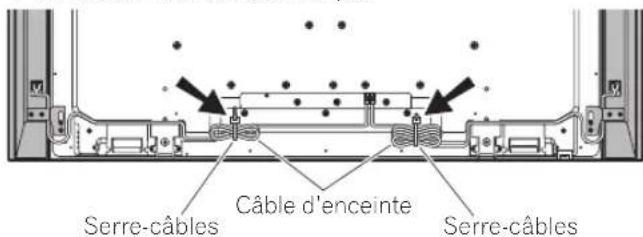

Serre-câblesSerre-câbles

Arrière du moniteur à écran plat

En cas d’utilisation de l’unité

d’installation murale :

Avant de commencer, couchez le moniteur à écran plat sur un

drap doux etc., puis installez les enceintes.

1. Installez les enceintes sur le moniteur

à écran plat (Voir les procédures 1 à

Branchez les autres câbles et le cordon d’alimentation

sur le moniteur à écran plat.

2. Placez le moniteur à écran plat sur les

fixations de l’unité de pose murale.

Pour de plus amples informations, reportez-vous aux

instructions d’utilisation fournies avec l’unité

d’installation murale.

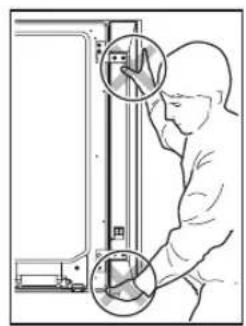

Ne déplacez pas le moniteur à écran plat en le tenant par

les enceintes ou les supports d’enceinte. Vous risqueriez

de vous blesser ou d’endommager les supports. Pour

déplacer le moniteur à écran plat, tenez-le par le haut et

SPECIFICATIONS Coffret Type bass-reflex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves Type à cône de 4,8 cm × 13 cm

Haut-parleur d’aigus Type à semi-dôme de 2,5 cm

Plage de fréquences55 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) 80 dB Entrée admissible :

Entrée max. 18 W Entrée nominale 6 W Fréquence de recouvrement 3 kHz

105 (L) mm × 876 (H) mm × 64 (P) mm

Enceinte (une pièce) 1,75 kg

Enceintes (paire) avec supports et vis 4,1 kg

Pièces accessoires (Pour deux enceintes)

Supports de l’enceinte

Angle supérieur gauche (TOP L)

Angle inférieur gauche (BOTTOM L)

Angle supérieur droit (TOP R)

Angle inférieur droit (BOTTOM R)

Vis de montage de l’enceinte (M5

Mode d’emploi (ce document)

Les spécifications et la finition sont susceptibles d’être

modifiées sans préavis en vue de l’amélioration.

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer

la poussière et éliminer les salissures.

• Si le coffret est très sale, le frotter avec un chiffon doux

imbibé de liquide à nettoyer dilué d’eau. Ensuite, essuyer

à nouveau avec un chiffon sec. Ne pas utiliser de cire

à meuble ou de produits de nettoyage corrosifs. Ils

risqueraient d’endommager la surface du coffret.

• Ne jamais utiliser non plus de diluant, de benzine,

d’insecticides en vaporisateur et autres produits

chimiques sur le coffret ou à proximité, car ils risquent de

corroder les surfaces.

• Si l’on utilise un chiffon chimique, lire et observer

attentivement les précautions à prendre pour son usage

Publication de Pioneer Corporation.

Tous droits de reproduction et de traduction réservés.Deutsch
