GEBRUIKSAANWIJZING Kuro KRPS02 PIONEER

Dank u voor de aanschaf van dit Pioneer product. Lees alvorens het luidsprekersystem in gebruik te nemen eerst deze gebruiksaanwijzing door zodate u volledig op de hoogte bent van de bediening en werkig. Bewaar de gebruiksaanwijzing op een veiligeplaats voor het geval u later nog het een en ander wilt nalezen.

LET OP

Over de compatibilititeit

Dit product isuitsuitend ontworpen voor gebruik met een Flat Panel Display. Voor meer informatie omtrent compatibilititeit met andere producten dient u uw dichtstbijzijnde erkende Pioneer dealer of service-centrum te raadplegen.

Over de installment en deinstallingen

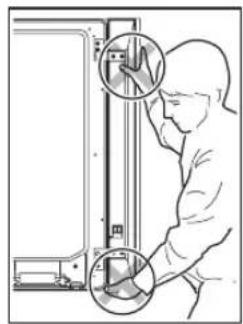

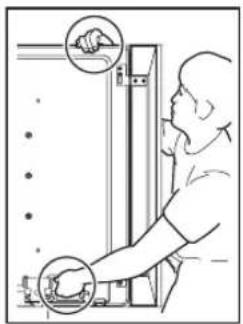

• Als u de Flat Panel Display wilt verplaatsen mag deze nicht bij de luidspreker of luidsprekerbeugels vastgepakt worden. Dit kan resulteren in letsel of beschadiging van de beugels, Houd de Flat Panel Display aan de bovenzijde en de hendels vast wonneer u hem verplaatst.

• Voor de montage van de luidspreker mogen alleen de bijgeleverde schroeven worden gebruikt, want anders kan de luidspreker van het hoofdapparaat losraken en vallen.
• Draai de schroeven stevig vast bij de montage van de luidspreker.
  Wees uitermate voorzichtig met de luidsprekers. Het rooster en de behuizing zouden+kennen worden beschadigd wanner het luidsprekersysteme aan schokken of stoten onderhevig worden gesteld.
• Wonneer u een computerschem of monitor met een beeldbuis in de buurt van de luidsprekerplaatst, kan dit resulteren in beeldstoringen of kleurvervorming. Als dit het geval is, moet u het scherm op een grotere afstand van de luidspreker zetten.
• De luidsprekers mogen Niet aan de wand of het plafond worden bevestigd. Als ze eraf vallen kan dit resulteden in letsel.

Over de ingang

• Voorkom beschadiging van het luidsprekersystemeem door overbelasting en let derhalve op de volgende punten:
• De luidsprekers mogen uitsluitend op deze Flat Panel Display worden geinstalleerd. Dit kan leiden tot brand of andere schade.
• Schakel de aangesloten apparatuur uit en trek het netsnoer uit het stopcontact voordat u begint met het wijzigen van de aansluitingen of de installmentie.
• Bij gebruik van een toonregelfunctie voor het versterken van de hoge tonen mag u het volume op de versterker niet te hoog instellen.

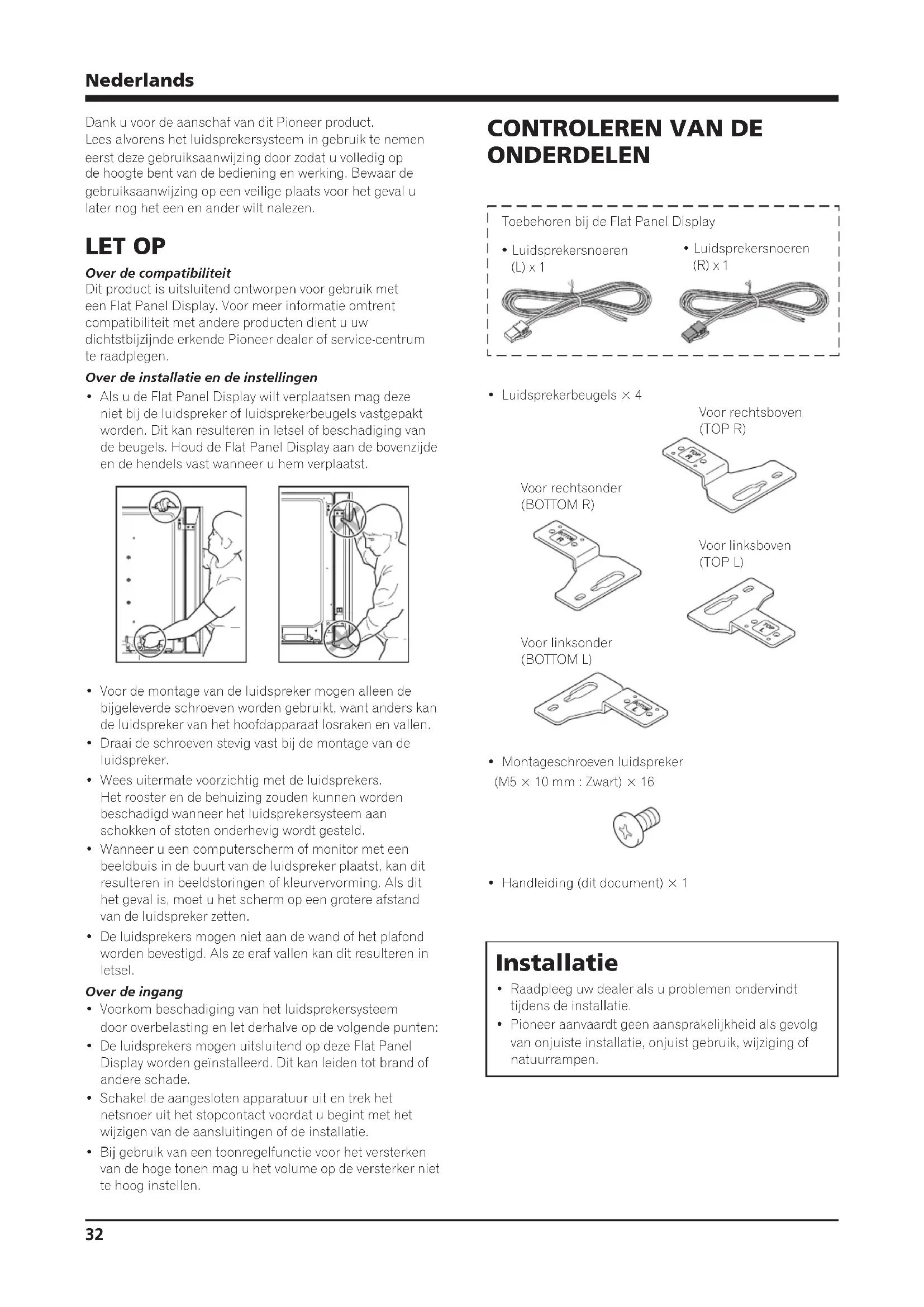

CONTROLEREN VAN DE ONDERDELEN

Toebehoren bij de Flat Panel Display

Luidsprekersnoeren (L) x 1

Luidsprekersnoeren (R) x 1

Luidsprekerbeugels × 4

Voor rechtsonder (BOTTOM R)

Voor rechtsboven (TOP R)

Voor linksboven (TOP L)

Voor linksonder (BOTTOM L)

Montageschroeven luidspreker (M5× 10mm:Zwart)× 16

• Handleiding (dit document) × 1

Installatie

• Raadpleeg uw dealer als u problemen ondvindtijdens de installmentie.
• Pioneer aanvaardt geen aansprakelijkheid als gevolg van onjuiste installatie, onjuist gebruik, wijziging of natuurrampen.

INSTALLATIE OP DE FLAT PANEL DISPLAY

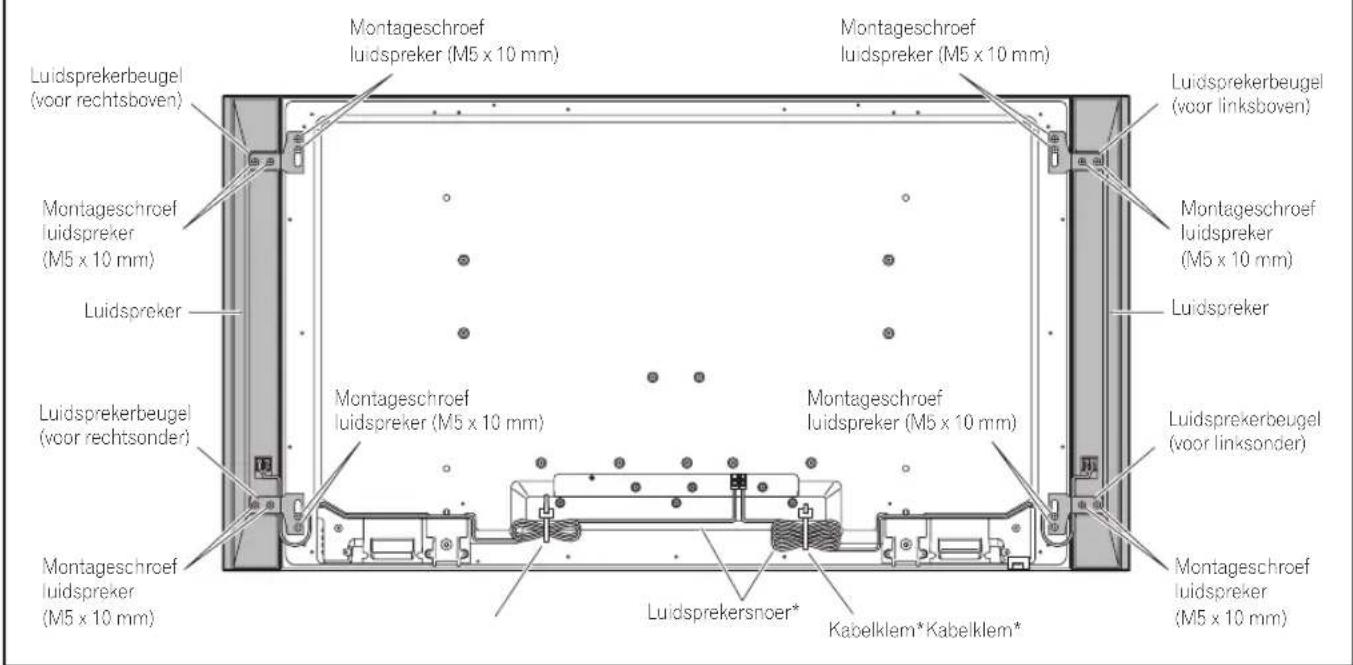

Flat Panel Display met geinstalleerde Luidspreker

*: Toebehoren bij de Flat Panel Display

Indien de tafelbladstaander worden gebrukt:

N.B.:

Voordat de luidspeker wordt bevestigd, dient de KRP-Ts01-serie tafelbladstaander (of andere staander voor de Flat Panel Display) aan de Flat Panel Display te worden bevestigd.

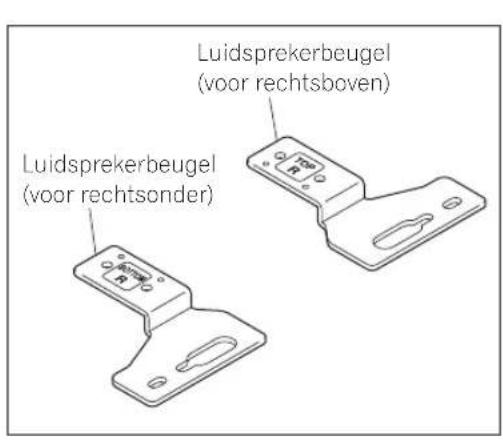

1. Bevestiging van de Luidsprekerbeugels aan de Luidsprekers.

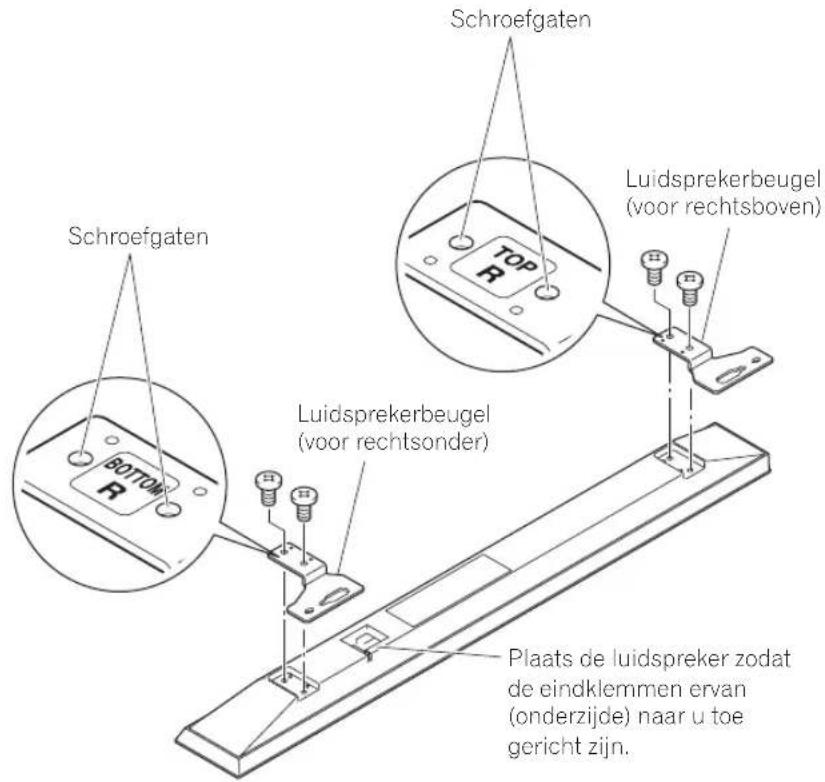

Er zijn boven- en onderluidsprekerbeugels voor de linker- en rechterluidsprekers. Bevestig de juiste beugels aan de boven- en onderzijde aan de achterzijde van de luidsprekers d.m.v. de meegeleverde schroeven. (De bevestiging van de beugel worden aan de rechterzijde getoond. De bevestiging aan de linkerzijde vindt opdezelfde wijze plaats.)

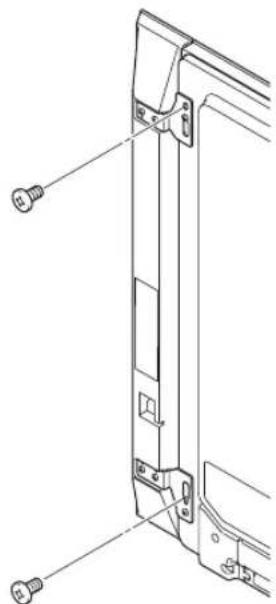

1. Draai een meegeleverde schroef in het montagegat van de luidspreker (de laagste van de twee) aan de bovenachterzijde van de Flat Panel Display.

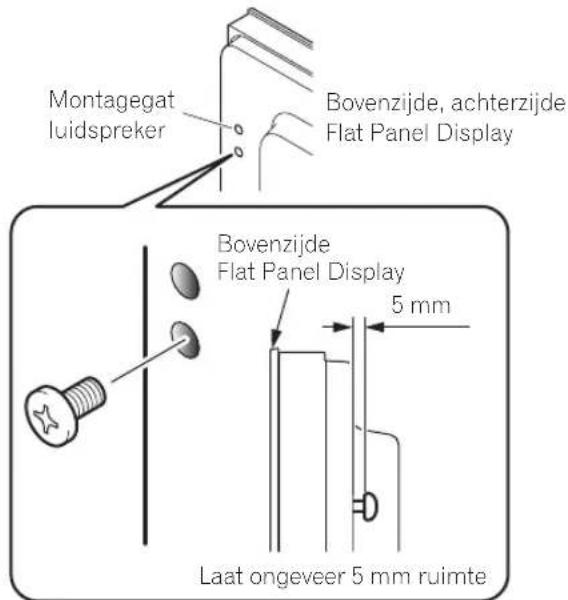

Draai hem nog Niet helemaaal aan. Laat het nog half aangedraaid zodate er nog ongeveer 5 mm moet worden aangedraid.

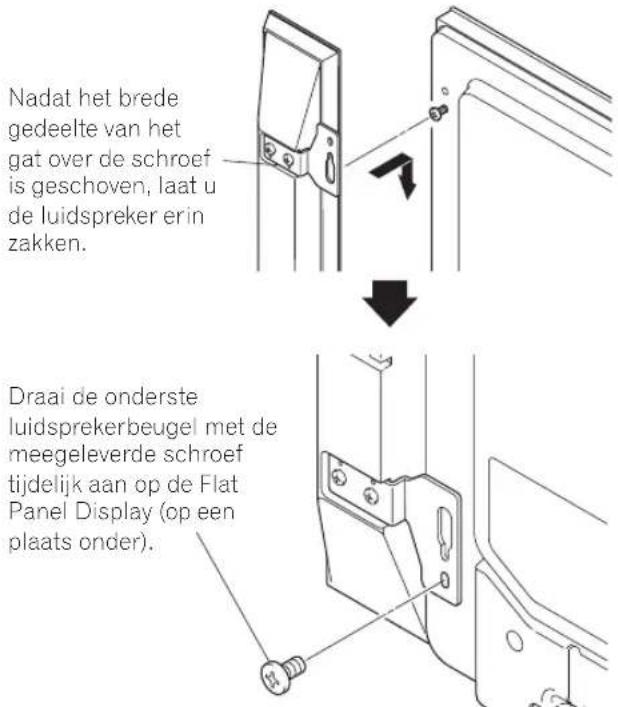

1. Hang de luidsprekerbeugel aan de schroef die u aan de bovenzijde heeft geinstalleerd door het brede gedeelte erover Been te schuiven en het in de gleuf te latent zakken; draai de laagste schroef tijdelijk aan.

Nadat het brede gedeelte van het gat van de luidsprekerbeugel (bovenste gedeelte) over de schroef is geschoven, LAST DE LUIDSPREKER ERIN ZAKKEN.

1. Stel de positie van de luidspreker bij en draaiervolgensdebovenste en onderste schroeven stevig aan.
2. Draai de twee schroeven boven en beneden aan voor elke luidspreker (totaal vier schroeven), zodat de luidsprekers op de Flat Panel Display worden vastgezet.

1. Leid het meegeleverde luidsprekersnoer:tussen de luidspreker en de Flat Panel Display (onder de luidsprekerbeugel) van onderop.
2. Sluit de luidsprekersnoeren aan op de luidspreker (zie volgende bladzijde).

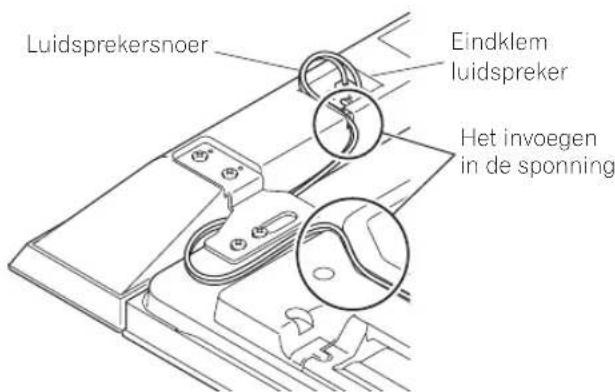

3. Voeg het snoer in de sponning op de luidspreker.

1. Sluit het andere uiteinde van de luidsprekersnoeren aan op de Flat Panel Display (zie volgende bladzijde).

Aansluiten van de luidsprekerkabels (op de luidspreker)

Verbind de kabel met de grijze streep met de aansluitingen en de Zwarte kabel met de aansluitingen.

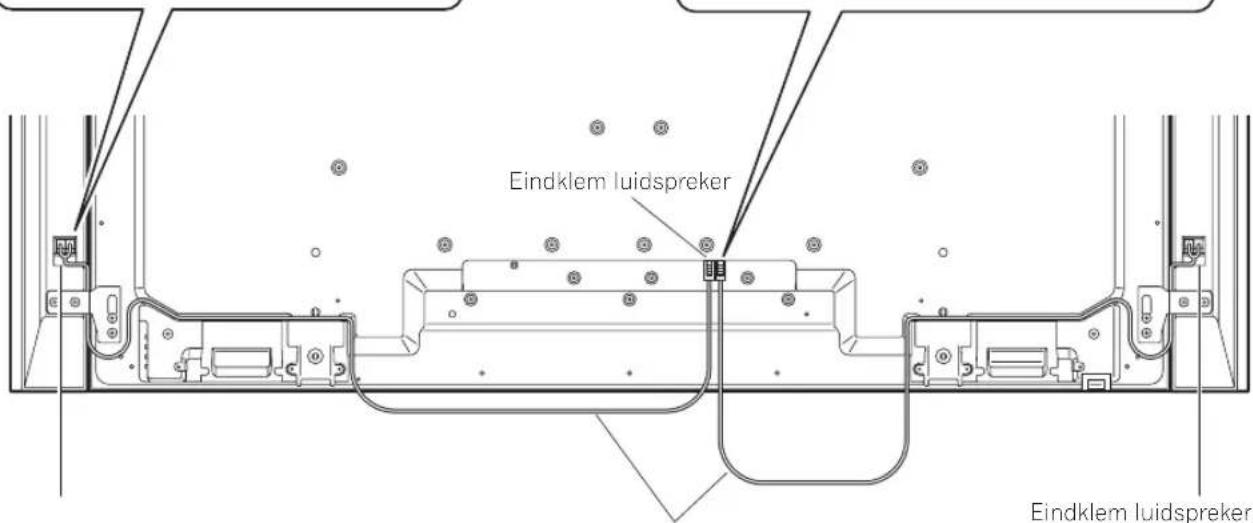

Aansluiten van de luidsprekerkabels (op het Flat Panel Display)

Verbind de kabel met de rode stekker met de R aansluiting (rechts) en de kabel met de witte stekker met de L aansluiting (links) op het Flat Panel Display.

Eindklem luidsprekerEinc

Aansluiten van de luidsprekerkabels (luidspreker)

Druk de hefboom in en steek het gestripte uiteinde van de draad in de aansluiting. Wanner u de hefboom wee los laat, wordt de luidsprekerdraad vastgeklemd. Houd de hefboom ingedrukt en verwijder de draad.

Aansluiten van de luidsprekkerkabels (Flat Panel Display)

Steek de stekker van de luidsprekkerkabel goed in de luidsprekeraansluiting op het Flat Panel Display. Om de kabel te verwijderen, dient u de hendel ingedrukt te houden zatat u de stekker los kunt make.

Let op

• Voor u de luidsprekers gaat aansluten op het Flat Panel Display,要去 de stekker van het toestel uit het stopcontact halen. Aansluten van de luidsprekerkabels met de stekker in het stopcontact, kan leiden tot storingen of schade aan het toestel als de draden in de kabel in aanraking komen met andere apparatuur. Doe de stekker weer in het stopcontact wanner u klaar bent met het aansluten van de luidsprekers.

• Als u de luidsprekerdraad zo ver in de aansluiting steekt dat de isolatie de luidsprekeraansluiting raakt, is het möglichk dat er geen geluid worden weergegeven. Steek de draad slechts zo ver in de aansluiting dat er nog net een stukje koperdraad te zien is.
• Controller of de luidsprekkerkabels goed vast zitten in de aansluitingen door voorzichtig aan de kabels te trekken nadat u de aansluitingen gemaakt heb. Losse aansluitingen hunnen leiden tonderbreking van de geluidsweergave of tot storende ruis.
• Als er kortsluiting is in de en kabels door een blootliggende draad, kan dit leiden tot overbelasting van het Flat Panel Display, waardoor het toestel Niet meer correct za functioneren of storingen za vertonen.
• Incorrecte verbindungen met de linker en rechter luidsprekeraansluitingen van het Flat Panel Display betreffende de polariteit kan leiden tot onvoldoende stereoeffecten, zwakke weergave van de lage tonen of tot een instabel geluidsbeeld.
• Verbind geen andere apparatuur met de luidsprekeraansluitingen dan de gespecificierde luidsprekers.
• Als er teveel kracht worden uitgeoefend op de luidsprekerkabel, kan de verbinding verbroken worden, het geluidijdelijk wegallen en/of de aansluiting beschadigd raken.

10. Het samenvoegen van de snoeren.

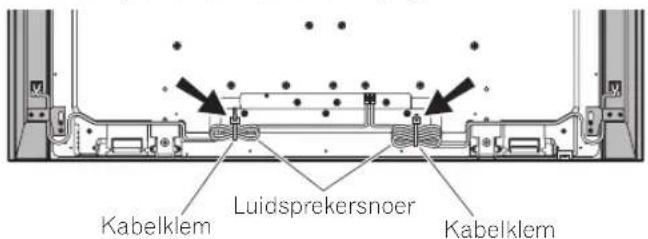

Volg onderstaande stappen om de kabelklem, een toebehoren van de Flat Panel Display, aan te brengen.

1) Steek het klembandje door de houder en voeg het snoer/de snoeren samen in de kabelklem.
2) Houd de hendeltjes ingedrukt en leid het haakje door het juiste gat aan dechterzijde van de Flat Panel Display.
3) Trek aan het klembandje om het vast te zetten.

4) Zorg ervoor dat de kabelklem stevig in het paneel vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan wanneer de snoeren worden geleid of samengevoegd.

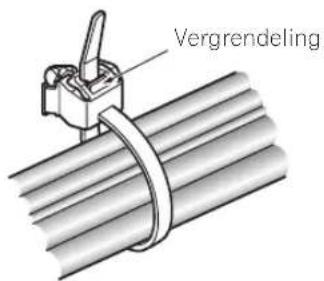

Houd de vergrendeling ingedrukt zodat deze openspringt om het klembandje te verwijdenen.

Druk de hendeltjes in en trek het bandje uit de opening om het te verwijderen.

Hoe langer een klem op+zijn plaats blijft zitten,hoe groter de kans op slijtage. Een oudere klem raakt sneller beschadigd wanner deze worden verwijderd zatat hij nicht opnieuw gebruikt kan worden.

Achterzijde van de Flat Panel Display.

Indien de eenheid voor wandbevestiging worden gebruikt:

N.B.:

Leg eerst de Flat Panel Display op een zachte doek of iets dergelijks en bevestig daarna de luidsprekers.

1. Bevestig de luidsprekers aan de Flat Panel Display (zie procedures 1 tot 10 op bladzijde 33 tot 36).

Sluit de overige snoeren en het netsnoor aan op de Flat Panel Display.

1. Plaats de Flat Panel Display op de montage-onderdelen van de eenheid voor wandbevestiging.

Zie voor meer informatie de bij de eenheid voor wandbevestiging meegeleverde bedieningshandleiding.

Let op

Als u de Flat Panel Display wilt verplaatsen mag deze Niet bij de luidspreker of luidsprekerbeugels vastgepakt worden. Dit kan resulteren in letsef of beschadiging van de beugels. Houd de Flat Panel Display aan de boenzijde en de hendels vast wanneer u hem verplaatst.

ONDERHOUD VAN DE BEHUIZING

Veeg stof en vuil met een poetsdoek of droge, schone doek van de behuizing.
- Bevochtig een zachte doek in een oplossing van water en een neutraal reinigingsmiddel en wring de doek goeduit voor het verwijderen van hardnekkige vlekken. Veeg na met een droge doek. Gebruik geen meubelwas of andere reinigingsmiddelenaar doze de behuizing aan kuren tasteen.
- Gebruik beslist geen thinner, benzine, insectensprays en andere chemische middelen op of in de buurt van de behuizing waar dit soort middelen de behuizing aantast.
- Bij gebruik van een chemische doeck moet u alvorens gebruik de aanwijzingen goed lezen en controlleren of deze doeck voor dit system geschikt is.

TECHNISCHE GEGEVENS

Behuizing .... Type basreflex

Luidsprekers (tweewegsysteme):

Woofer (voor lage tonen) 4,8 cm × 13 cm hoornvormig type

Tweeter (voor hoge tonen) 2,5 cm halfbolvormig type Impedantie 6 Ω

Frequentiebereik 55 Hz t/m 30 000 Hz Gevoeligheid (1 m, 1 W) 80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen 18W

Nominal ingangsvermogen 6W

Crossover-frequentie 3 kHz

Externalafmetingen

105(B) mm × 876 (H) mm × 64 (D) mm

Gewicht:

Luidspreker (een stuk) 1,75 kg

Luidsprekers (beide) met beugels en schroeven ....4,1 kg

Bijgeleverde onderdelen (voort twee luidsprekers)

Luidsprekerbeugels

Linksboven (TOP L) × 1

Linksonder (BOTTOM L) × 1

Rechtsboven (TOP R) × 1

Technische gegevens en ontwerp+zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

BELANGRIJK BERICHT

• Neem het hieronder vermelde model- en serialnummer van deze apparatuur over. Deze nummers treft u aan op dechterzijde.

Modelnr.

Serienr.

Bewaar deze nummers voor later gebruik.

Deponeer dit product Niet bij het gewone huishoudelijk aval wanner u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsystem voor de juiste behandeling, het opnieuw bruikbaar makeen en de recycling van gebruekte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kuren particulieren hun gebruike elektronische producten Gratis bij deaarvoortbestemde verzamelplaaten of een verkooppunt (indien u aldaar een gelijkwaardig niew product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met deplaatslijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze worden behandeld, opnieuw bruikbaar worden gemaakt, t gerecycleerd en het Niet schadelijk is voor de gezondheid en het milieu.
