РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6H750A N EPO FAGOR

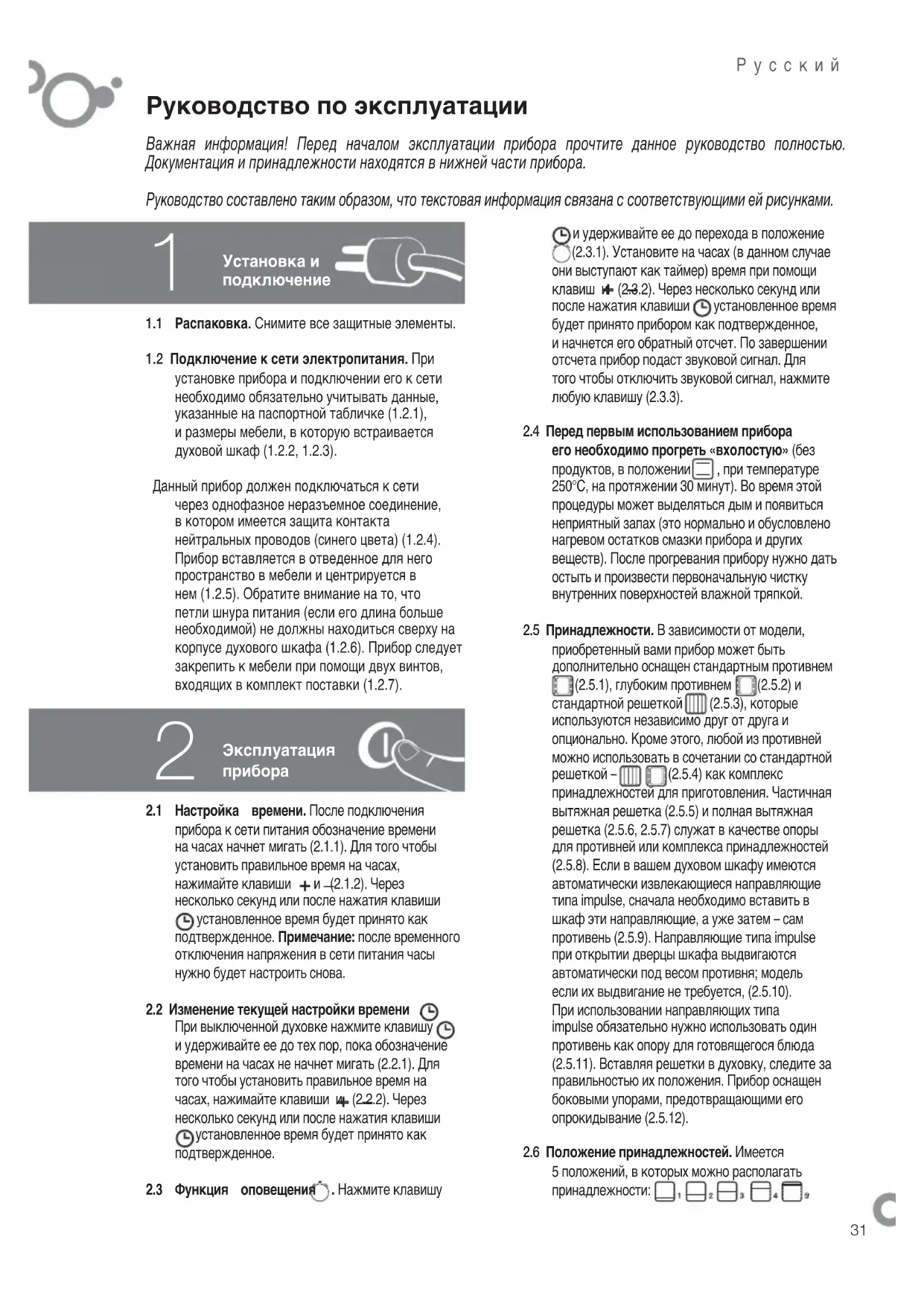

Руководство по эксплуатации

Важная информация! Перед началом эксплуатации прибора прочтите данное руководство полностью.

Документация и принадлежности находятся в нижней части прибора.

Руководство составлено таким образом, что текстовая информация связана с соответствующими ей рисунками.

1.1 Распаковка. Снимите все защитные элементы.

1.2 Подключение к сети электропитания. При

установке прибора и подключении его к сети

необходимо обязательно учитывать данные,

указанные на паспортной табличке (1.2.1),

и размеры мебели, в которую встраивается

духовой шкаф (1.2.2, 1.2.3).

Данный прибор должен подключаться к сети

через однофазное неразъемное соединение,

в котором имеется защита контакта

нейтральных проводов (синего цвета) (1.2.4).

Прибор вставляется в отведенное для него

пространство в мебели и центрируется в

нем (1.2.5). Обратите внимание на то, что

петли шнура питания (если его длина больше

необходимой) не должны находиться сверху на

корпусе духового шкафа (1.2.6). Прибор следует

закрепить к мебели при помощи двух винтов,

входящих в комплект поставки (1.2.7).

2.1 Настройка времени. После подключения

прибора к сети питания обозначение времени

на часах начнет мигать (2.1.1). Для того чтобы

установить правильное время на часах,

несколько секунд или после нажатия клавиши

установленное время будет принято как

подтвержденное. Примечание: после временного

отключения напряжения в сети питания часы

нужно будет настроить снова.

2.2 Изменение текущей настройки времени .

При выключенной духовке нажмите клавишу

и удерживайте ее до тех пор, пока обозначение

времени на часах не начнет мигать (2.2.1). Для

того чтобы установить правильное время на

часах, нажимайте клавиши и (2.2.2). Через

несколько секунд или после нажатия клавиши

установленное время будет принято как

2.3 Функция оповещения

и удерживайте ее до перехода в положение

(2.3.1). Установите на часах (в данном случае

они выступают как таймер) время при помощи

клавиш и (2.3.2). Через несколько секунд или

после нажатия клавиши

будет принято прибором как подтвержденное,

и начнется его обратный отсчет. По завершении

отсчета прибор подаст звуковой сигнал. Для

того чтобы отключить звуковой сигнал, нажмите

любую клавишу (2.3.3).

2.4 Перед первым использованием прибора

его необходимо прогреть «вхолостую» (без

продуктов, в положении

250°C, на протяжении 30 минут). Во время этой

процедуры может выделяться дым и появиться

неприятный запах (это нормально и обусловлено

нагревом остатков смазки прибора и других

веществ). После прогревания прибору нужно дать

остыть и произвести первоначальную чистку

внутренних поверхностей влажной тряпкой.

2.5 Принадлежности. В зависимости от модели,

приобретенный вами прибор может быть

дополнительно оснащен стандартным противнем

(2.5.1), глубоким противнем

стандартной решеткой

используются независимо друг от друга и

опционально. Кроме этого, любой из противней

можно использовать в сочетании со стандартной

(2.5.4) как комплекс

принадлежностей для приготовления. Частичная

вытяжная решетка (2.5.5) и полная вытяжная

решетка (2.5.6, 2.5.7) служат в качестве опоры

для противней или комплекса принадлежностей

(2.5.8). Если в вашем духовом шкафу имеются

автоматически извлекающиеся направляющие

типа impulse, сначала необходимо вставить в

шкаф эти направляющие, а уже затем – сам

противень (2.5.9). Направляющие типа impulse

при открытии дверцы шкафа выдвигаются

автоматически под весом противня; модель

если их выдвигание не требуется, (2.5.10).

При использовании направляющих типа

impulse обязательно нужно использовать один

противень как опору для готовящегося блюда

(2.5.11). Вставляя решетки в духовку, следите за

правильностью их положения. Прибор оснащен

боковыми упорами, предотвращающими его

опрокидывание (2.5.12).

2.6 Положение принадлежностей. Имеется

5 положений, в которых можно располагать

2.7 Приготавливаемое блюдо. Блюдо, которое

необходимо приготовить, помещается внутрь

духового шкафа. В зависимости от типа блюда

выбирается принадлежность (принадлежности) и ее

(их) положение. Сведения об этом можно получить в

таблице приготовления. После помещения блюда в

духовку дверцу необходимо закрыть.

2.8 Выберите режим приготовления

необходимо повернуть переключатель режимов

, выбрав требуемый режим в зависимости от

Традиционный тип подачи тепла с

принудительной циркуляцией воздуха в камере

шкафа. Этот режим подходит для приготовления

блюд любого типа. Вы можете готовить несколько

блюд одновременно, и их запахи и вкусы не будут

Режим «Турбо плюс». Тепло вырабатывается

центральным нагревательным элементом.

Режим интенсивного приготовления на гриле с

принудительной циркуляцией воздуха в камере

шкафа. В этом режиме вы можете готовить на

гриле, равномерно распределяя тепло. Режим очень

хорош для приготовления жареного мяса крупными

Режим интенсивного приготовления на гриле.

Запекаемые блюда: мучные изделия, суфле и соус

Режим мягкого приготовления на гриле.

Гамбургеры, гренки и продукты с небольшой

Интенсивный нижний подогрев. Интенсивная

подача тепла снизу с равномерным его

распределением. Режим очень хорошо подходит для

приготовления паэльи или пиццы.

Традиционный тип подачи тепла. Хлебобулочные

изделия, пироги, пирожки с начинкой и постное

Размораживание. Используя этот режим, вы

сможете в кратчайшие сроки разморозить любые

2.9 Установка температуры. Повернуть ручку

переключателя температуры в требуемое

2.10 Выключение духового шкафа. По завершении

приготовления поверните переключатель режимов

и температуры в положение «нуль». (2.10.1) (2.10.2).

ФУНКЦИИ ПРОГРАММИРОВАНИЯ ВРЕМЕНИ

2.11 Установка длительности приготовления

Сначала необходимо выбрать режим приготовления

и установить требуемый уровень температуры.

Затем нажмите клавишу

перехода в положение

(2.11.1). Установите на

часах время приготовления при помощи клавиш

и (2.11.2). Через несколько секунд установленное

время будет принято прибором как подтвержденное,

и начнется его обратный отсчет (2.11.3). По

завершении приготовления прибор будет подавать

высокочастотные звуковые сигналы; для того чтобы

их отключить, нажмите любую клавишу и выключите

2.12 Установка времени завершения приготовления

: Сначала необходимо выбрать режим

приготовления и установить требуемый уровень

температуры и длительность приготовления

. Затем нажмите клавишу

перехода в положение

(2.12.1). Установите время

завершения приготовления при помощи клавиш

и . Через несколько секунд установленное время

будет принято прибором как подтвержденное, и

включение духовки будет отсрочено таким образом,

чтобы приготовление завершилось в установленное

время (2.12.2). По завершении прибор будет подавать

высокочастотные звуковые сигналы. Для того чтобы

их отключить, нажмите любую клавишу и выключите

2.13 Режим Celeris. Этот режим предназначен для

предварительного разогрева духовки. Для его

использования необходимо повернуть ручку

переключателя режимов в положение и задать

требуемый уровень температуры (2.9.). Шкаф быстро

нагреется до установленной величины температуры.

После того как духовка предварительно разогреется

до установленной вами температуры, поместите в

нее приготавливаемое блюдо и задайте требуемый

режим приготовления и его время.

3.1 Чистка принадлежностей. Принадлежности

можно очищать в посудомоечных машинах. Для

мытья вручную вы можете применять бытовое

моющее средство, которым обычно моете посуду.

Если загрязнения не удается легко удалить,

процесс мытья можно облегчить предварительно

замочив принадлежности.

3.2 Очистка методом пиролиза.

• Очистка осуществляется за счет удаления

загрязнений при высоких температурах.

• Дымообразующие вещества и запахи удаляются

при прохождении через катализатор.

• Для выполнения такой очистки не нужно ждать,Русский

пока духовка загрязнится большим количеством

• После выполнения процедуры очистки пиролизом

и остывания духовки поверхности следует

протереть влажной тряпкой, удаляя остатки

• Перед тем как включить режим очистки

пиролизом, из шкафа необходимо извлечь все

принадлежности, в том числе принадлежности

для приготовления и телескопические

• Если в камеру печи пролились большие

количества жидкостей из готовившихся блюд,

перед очисткой пиролизом их необходимо

вымакать, так как в противном случае такие

загрязнения могут воспламениться или привести

к образованию большого количества дыма.

• Во время процедуры пиролитической очистки

поверхности нагреваются больше, чем при

обычном приготовлении. Поэтому во время этой

процедуры дети должны находиться подальше от

В зависимости от степени загрязненности духовки

можно выбрать один из двух типов очистки пиролизом.

: Этот тип применяется при сильной

загрязненности духовки, и очистка длится 2

часа. Для включения режима очистки этого типа

поверните ручку переключателя режимов в

положение (3.2.1, 3.2.2).

Примечание. В этой модели эмалированный

противень можно чистить пиролисом, установив

его на уровень 2 и предварительно удалив излишки

Пиролиз ECO : Очистка длится 1 час 30

минут. Для включения режима очистки этого типа

поверните ручку переключателя режимов в

положение (3.2.3, 3.2.4).

Примечание. Настройки времени и температуры

являются фиксированными, и изменить их

После начала процесса очистки температура в

духовке достигает очень больших величин. Поэтому

в целях безопасности дверца блокируется, а рядом

со значком загорается предупредительный

светоиндикатор (3.2.5). После того как температура

снизится, светоиндикатор гаснет, и дверцу можно

3.3 Очистка внутренних стенок. Для удаления

остатков жира или налета, который может остаться

после процедур очистки, необходимо снять боковые

направляющие. В зависимости от модели духового

шкафа боковые направляющие могут крепиться

одним из двух способов: без опоры (3.3.1, 3.3.2)

или с опорой (3.3.4, 3.3.5). После извлечения

направляющих боковые стенки следует протереть

влажной тряпкой (3.3.3, 3.3.6). После завершения

процедуры очистки стенок направляющие следует

установить на место.

Если духовка имеет съемный гриль, то нужно

приподнять его, нажать на него и вынуть вниз

(3.3.7), и очистите верхнюю стенку влажной

Чистка наружных поверхностей: Для чистки

наружных поверхностей стекол воспользуйтесь

мягкой тряпкой и средством для мытья стекол.

Чистка внутренних поверхностей: Если

загрязнились внутренние поверхности стекол, для

тщательной очистки их можно снять.

Духовка должна быть холодной. Откройте

дверцу до конца (3.4.1) и закрепите ее упорами

(красного цвета), поставляемыми в пакете с

принадлежностями (3.4.2). Вставьте два других

элемента, так чтобы поднять стекло, образуя рычаг

(3.4.3). Извлеките стекло (3.4.4), очистите его и

осушите тряпкой (3.4.5). Если необходимо, можно

извлечь все стекла из дверцы цельным пакетом.

Пакет может состоять из одного или двух стекол

в зависимости от модели шкафа. В каждом его

углу имеется упор черного цвета. Для извлечения

стекол необходимо ввести руку через нижнюю

часть дверцы и потянуть в направлении верх (3.4.6).

После того как стекла будут извлечены, для их

очистки упоры следует снять (3.4.7).

После очистки стекол ( 3.4.8) снова вставить их в

резиновые ограничители выступом вверх (3.4.9) и

расположите так, чтобы обозначения “L” слева и

“R” справа находились рядом с шарнирами (3.4.10).

Процедура завершается установкой стекла на

место таким образом, чтобы слово PYROLYTIC

было расположено в корректном для чтения

положении (3.4.11). После этого упоры можно убрать

(3.4.12) и закрыть дверцу.

Важные предупреждения относительно

• Не забывайте выключать духовку после

окончания приготовления.

• Стекло можно вынимать из дверцы только после

полного остывания духовки.

• Категорически запрещается применять дляРусский

Возможно возникновение ряда проблем, которые могут

быть устранены пользователем самостоятельно.

4.1 Духовка не нагревается. Проверьте подключение к

сети питания и состояние плавкого предохранителя.

Увеличьте уровень установленной температуры.

4.2 Не работает внутреннее освещение камеры.

Замените лампочку или плавкий предохранитель.

4.3 Во время приготовления из камеры духовки

выходит дым. Необходимо уменьшить температуру

приготовления и/или произвести очистку духовки.

4.4 Не выполняется очистка пиролизом. Проверьте,

достаточно ли плотно закрыта дверца. Причиной

может быть также неисправность системы

блокировки или температурного датчика. В этом

случае необходимо обратиться в службу сервисного

или технического обслуживания.

4.5 Духовка подает высокочастотный звуковой

сигнал. Достигнута заданная величина температуры.

Завершен выбранный цикл приготовления.

4.6 По завершении приготовления из духовки

слышен шум. Это нормально и связано с тем, что

вентилятор продолжает работать до выравнивания

температуры внутри камеры духовки с внешней

4.7 Предупреждения о неисправностях.

Неисправность температурного датчика

Вмешательство в работу прибора в данный

момент запрещено. Чтобы отремонтировать прибор,

обратитесь в службу сервисного или технического

Конструкция духовки основана на принципах защиты

Соблюдайте принципы защиты окружающей

среды. Производите предварительное нагревание

духовки, только если это необходимо (см. таблицу).

При длительной работе духовки выключайте её за 5-10

минут до установленного времени.

Проблема отработанных электрических и

электронных аппаратов.

указывает на то, что данный прибор

нельзя выбрасывать в обычные контейнеры для

Передайте вашу духовку в специальный центр приёмки.

Утилизация бытовых электроприборов позволяет

избежать негативных последствий для здоровья,

окружающей среды и помогает экономить

электроэнергию и ресурсы.

Для получения дополнительной информации обратитесь

к местным властям или в организацию, где вы приобрели

• Установка духовки должна осуществляться

квалифицированным специалистом по монтажу в

соответствии с инструкциями и схемами изготовителя.

• Электроустановка должна производиться в

чистки данного прибора устройства паровой

3.5 Очистка наружных поверхностей духового

шкафа: Применяйте нейтральные средства.

После чистки поверхности следует тщательно

осушить мягкой тряпкой.

соответствии с максимальной мощностью,

указанной на идентификационной табличке, и с

использованием электрической розетки с заземлением,

соответствующим нормам.

• Цепь электрического тока, питающего духовку, должна

быть снабжена омниполярным прерывателем с

минимальным расстоянием между контактами 3 мм.

• Если питающий кабель повреждён, он должен

быть заменён персоналом отдела постпродажного

обслуживания или специалистами такой же

квалификации с целью обеспечения безопасности.

• Прежде чем заменить лампу удостоверьтесь в том, что

аппарат выключен, чтобы избежать удара током.

• Не используйте абразивные чистящие средства или

жёсткие металлические мочалки для чистки дверцы

духовки, так как это может привести к повреждению

поверхности и к разрушению стекла.

• Не разрешайте маленьким детям находиться рядом

с работающей духовкой. Некоторые наружные части

изделия могут нагреваться.

• Избегайте дотрагиваться до нагревательных элементов

• Данный прибор не предназначен для эксплуатации лицами

(в том числе детьми) с ограниченными физическими,

сенсорными и умственными возможностями, а также

лицами, не имеющими достаточного опыта и знаний.

Пользование прибором таким лицами разрешается

только под присмотром лица, ответственного за технику

безопасности, или после проведения им соответствующего

инструктажа по эксплуатации. При эксплуатации прибора

детьми за ними необходимо присматривать, не позволяя

играть с прибором.Русский

Таблица приготовления

мясо и птицаовощирыба и морепродуктыразличныеč esky
