РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TS12XTRM SIEMENS

ru Инструкци по эксплуатации

14. Покажчик температури

розеткисмикаючи за шнур.

Картридж anti-calc призначений для

резервуар для води (11) не спорожниться.

резервуар для води (11) не спорожниться.

• Активована система

• Активована система

кнопку парового удару (6), не

на кнопку парового удару.

Даний посібник можна завантажити з україської веб-сторінки Siemens.126

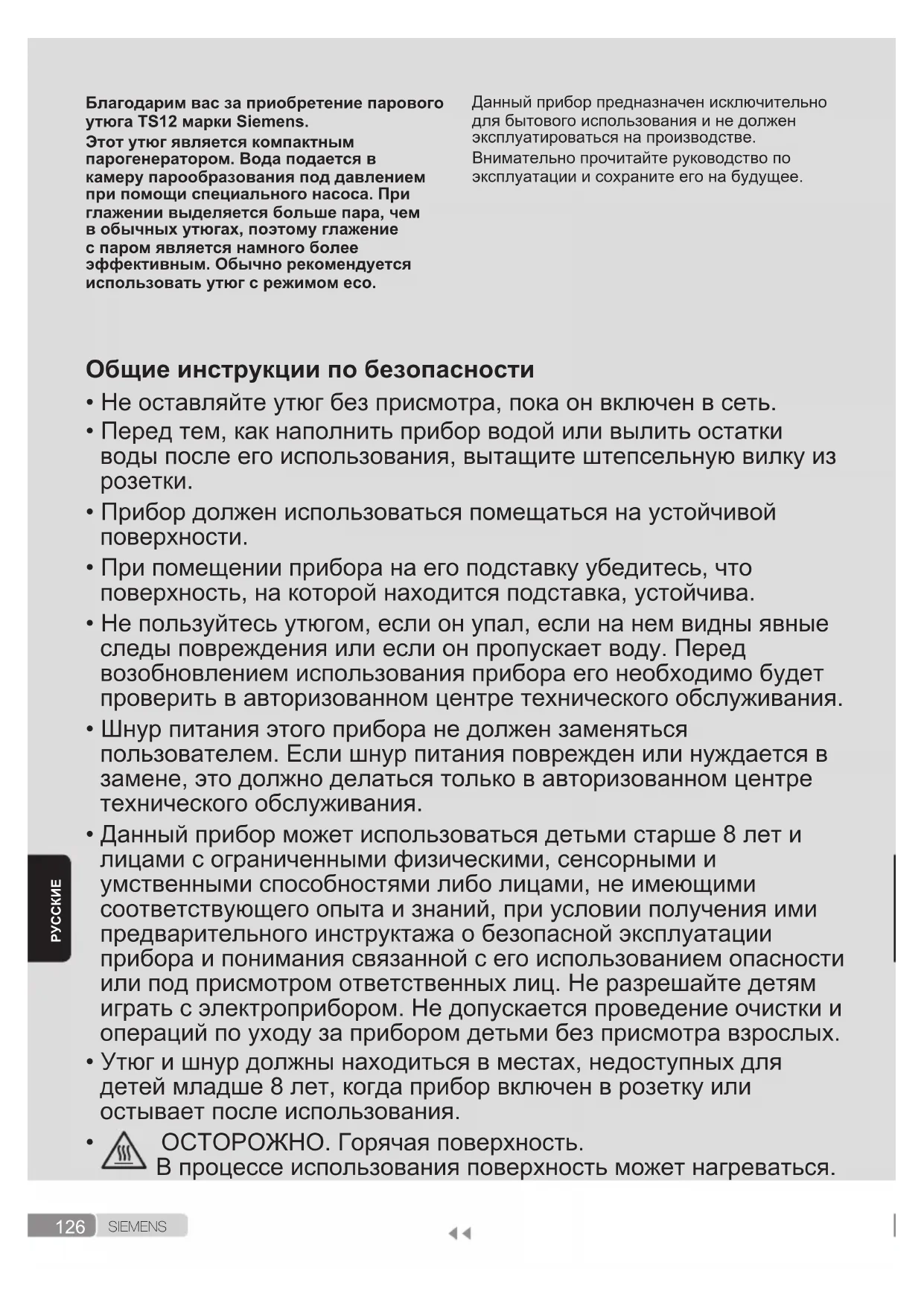

S I E M E N S РУССКИЕ Благодарим вас за приобретение парового

утюга TS12 марки Siemens.

Этот утюг является компактным

парогенератором. Вода подается в

камеру парообразования под давлением

при помощи специального насоса. При

глажении выделяется больше пара, чем

в обычных утюгах, поэтому глажение

с паром является намного более

эффективным. Обычно рекомендуется

использовать утюг с режимом eco.

Общие инструкции по безопасности

• Не оставляйте утюг без присмотра, пока он включен в сеть.

• Перед тем, как наполнить прибор водой или вылить остатки

воды после его использования, вытащите штепсельную вилку из

• Прибор должен использоваться помещаться на устойчивой

• При помещении прибора на его подставку убедитесь, что

поверхность, на которой находится подставка, устойчива.

• Не пользуйтесь утюгом, если он упал, если на нем видны явные

следы повреждения или если он пропускает воду. Перед

возобновлением использования прибора его необходимо будет

проверить в авторизованном центре технического обслуживания.

• Шнур питания этого прибора не должен заменяться

пользователем. Если шнур питания поврежден или нуждается в

замене, это должно делаться только в авторизованном центре

технического обслуживания.

• Данный прибор может использоваться детьми старше 8 лет и

лицами с ограниченными физическими, сенсорными и

умственными способностями либо лицами, не имеющими

соответствующего опыта и знаний, при условии получения ими

предварительного инструктажа о безопасной эксплуатации

прибора и понимания связанной с его использованием опасности

или под присмотром ответственных лиц. Не разрешайте детям

играть с электроприбором. Не допускается проведение очистки и

операций по уходу за прибором детьми без присмотра взрослых.

• Утюг и шнур должны находиться в местах, недоступных для

детей младше 8 лет, когда прибор включен в розетку или

остывает после использования.

ОСТОРОЖНО. Горячая поверхность.

В процессе использования поверхность может нагреваться.

Данный прибор предназначен исключительно

для бытового использования и не должен

эксплуатироваться на производстве.

Внимательно прочитайте руководство по

эксплуатации и сохраните его на будущее.127

S I E M E N S РУССКИЕ Описание

1. Ручка с контактным датчиком

2. Кнопка подачи пара*

3. Световой индикатор activeControl Advanced

4. Кнопка выбора режима подачи пара

5. Световые индикаторы режима подачи

6. Кнопка парового удара

7. Кнопка распыления воды

8. Отверстие для воды

9. Крышка заливного отверстия

10. Распылительная форсунка

11. Емкость для воды

12. Отметка максимального уровня

14. Указатель температуры

17. Жидкость для удаления накипи*

18. Защитная текстильная подошва*

* B некоторых моделях

Снимите с подошвы утюга (13) этикетки

и защитную упаковку.

Подробное описание следующих действий

см. в соответствующих разделах настоящего

руководства пользователя.

• При отключенном от сети утюге заполните

емкость (11) водой из крана и установите

терморегулятор (15) на отметку max.

• Вставьте штепсельную вилку прибора в

• Когда утюг достигнет нужной температуры,

зеленый индикатор (5) перестанет мигать,

бесцветный индикатор (3) замигает.

Возьмитесь за ручку (1) и установите

регулятор пара на отметку max.

• Удерживая утюг горизонтально, несколько

раз нажмите на кнопку парового удара

(6). Из подошвы утюга (13) должны выйти

возможные загрязнения.

• При необходимости осторожно вытрите

подошву утюга (13) сухой хлопчатобумажной

тканью, сложенной в несколько слоев.

• При первом использовании функции подачи

пара не направляйте пар на белье, потому

• Перед включением прибора в сеть

убедитесь, что напряжение в сети

соответствует значению, указанному на

табличке с техническими характеристиками

• Этот прибор должен включаться в

заземленную розетку. При использовании

удлинителя убедитесь, что он снабжен

биполярной розеткой 16 A с заземлением.

• Если плавкий предохранитель, которым

снабжен прибор, перегорит, прибор будет

отключен. Для восстановления нормальной

работы прибор нужно будет доставить

в а вторизованный центр технического

• Во избежание временного падения

напряжения или мерцания осветительных

приборов при неблагоприятных условиях

работы сети, рекомендуется подключать

утюг к электросети с максимальным

сопротивлением 0.47Ω. При необходимости

пользователь может получить информацию

о сопротивлении в точке соединения,

обратившись в энергоснабжающую

• Прибор никогда не должен помещаться под

водопроводный кран для его наполнения

• При подозрении на неисправность сразу

отключите прибор от сети. Также всегда

отключайте его от сети после каждого

• Вилка прибора не должна выдергиваться из

розетки рывком шнура питания.

• Никогда не погружайте утюг или паровой

резервуар в воду или любую иную жидкость.

• Не оставляйте прибор под воздействием

погодных условий (дождя, солнечных лучей,

• Во время выпуска пара внутри утюга

раздается звук работы насоса. Это

нормально и свидетельствует о закачивании

воды в камеру парообразования.128 S I E M E N SРУССКИЕ• Рассортируйте одежду в соответствии с рекомендациями ярлыков. Всегда начинайте глажение с одежды, которую нужно гладить при самой низкой температуре.• Если вы не уверены, из какого материала сделана одежда, начните глажение с самого низкого температурного режима и повышайте температуру по мере необходимости. Если одежда сделана из смешанной ткани, выберите температуру, подходящую для наиболее деликатного материала.• При работе с шелковыми, шерстяными и синтетическими материалами гладьте ткань с обратной стороны, чтобы избежать появления блестящих пятен. Не используйте функцию распыления воды, чтобы избежать появления пятен. 3

количества пара На утюге имеется кнопка выбора режима подачи пара (4) и световые индикаторы (5), которые указывают на режим подачи пара в соответствии со следующей таблицей.Режим подачи пара eco

max без параСветовые индикаторыЗеленыйКрасный Не светятсяПар генерируется, если взяться за ручку (1) или нажать на кнопку подачи пара (2*).Если выбран режим подачи пара eco, энергопотребление прибора снижается за счет снижения расхода электроэнергии и воды, сохраняя при этом отличные результаты глажения почти всех видов белья.Режим подачи пара можно изменить нажатием кнопки выбора режима подачи пара (4). Переключение между режимами происходит в такой последовательности: eco max без парачто в системе подачи пара может оставаться грязь.• При первом включении новый утюг может издавать специфический запах и из него может выходить небольшое количество дыма. Через несколько минут это пройдет. 1

Выньте штепсельную вилку из розетки!• Откройте крышку заливного отверстия (9).• Никогда не наливайте воду выше отметки максимального уровня наполнения (12).• Используйте только чистую воду из крана и ничего в нее не добавляйте. Добавление других жидкостей (если они не рекомендованы компанией Siemens), например отдушек, приведет к повреждению прибора. Любое повреждение, вызванное использованием указанных выше средств, приводит к прекращению действия гарантии.• Не используйте водяной конденсат из сушильных барабанов, систем кондиционирования воздуха и других подобных устройств. Данный прибор предназначен для использования обычной воды из крана.• Чтобы обеспечить длительную и эффективную работу системы подачи пара, смешивайте воду из крана с дистиллированной водой в соотношении 1:1. Если вода из крана в вашем районе очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2. Узнать жесткость воды можно у местной водоснабжающей компании. 2

температуры Для регулирования температуры подошвы утюга (13) используется терморегулятор (15).• Ознакомьтесь с рекомендациями по температуре глажения на ярлыке одежды, которую вы гладите.• Установите терморегулятор (15) на соответствующую отметку указателя температуры (14) на утюге. • Синтетика •• Шелк ― Шерсть ••• Хлопок ― Лен129 S I E M E N SРУССКИЕ 2. Пар по требованию*:

(только в моделях с кнопкой подачи пара).

• Установите регулятор пара в положение

, чтобы отключить непрерывное

генерирование пара при удерживании ручки

(1). В этом режиме пар генерируется только

при нажатии кнопки подачи пара (2*) под

• Нажмите на кнопку подачи пара (2*).

• Пар будет выходить только, если

терморегулятор (15) установлен между

• Задайте температурный режим, затем

отрегулируйте подачу пара в соответствии

со следующей таблицей. Пар будет

генерироваться автоматически.

терморегулятором (15)

Примечание: Сразу после выбора режима

глажения с паром при помощи терморегулятора

(15) генерирование пара может задержаться

на несколько секунд, пока не будет достигнута

соответствующая рабочая температура.

Совет: для получения оптимального

результата перед окончанием глажения

отключите пар и несколько раз проведите по

ткани утюгом без увлажнения, чтобы хорошо

Этот режим позволяет использовать утюг

для сухого глажения.

• Возьмитесь за ручку (1) и установите

регулятор пара на отметку

• Для выбора температуры подошвы утюга

(13) используется терморегулятор (15).

Установите его на соответствующую отметку

указателя температуры (14) на утюге.

Выберите температуру, соответствующую

типу ткани, которая будет гладиться (см.

раздел «Регулирование температуры»).

• Во время глажения не нажимайте на кнопку

Функция SensorSteam отключает утюг

при отпускании ручки, что повышает его

безопасность и позволяет экономить

В течение первой минуты после включения

• Подошва утюга (13) нагревается до

температуры, соответствующей выбранному

• Генерирование пара заблокировано.

• Мигает зеленый индикатор (5).

По прошествии длящегося 1 минуту

• Автоматически включается режим eco.

• Перестает мигать зеленый индикатор (5).

• Загорается и начинает мигать световой

индикатор activeControl Advanced (3).

С этого момента, если взяться за ручку (1)

утюга или нажать на кнопку подачи пара (2*)

во время работы режима подачи пара

• Перестает мигать световой индикатор

activeControl Advanced (3).

• Начинает работать насос, и автоматически

Если отпустить ручку (1):

• Генерирование пара прекращается.

• Начинает мигать световой индикатор

activeControl Advanced (3).

• Утюг автоматически отключается. Если

взяться за ручку, утюг снова включается.

Если утюг остается подключенным к сети и

не используется в течение нескольких минут:

• Если снова коснуться ручки (1) или нажать

на кнопку подачи пара (2*), начинает мигать

• Генерирование пара станет возможным

только через несколько секунд, после

достижения соответствующей рабочей

Регулятор пара используется для

регулировки количества генерируемого

пара во время глажения (см. раздел

«Регулирование количества пара»).

Возможны два типа генерирования пара:

1. Непрерывное генерирование пара:

• Установите регулятор пара на отметку eco

• Возьмитесь за ручку (1).130 S I E M E N SРУССКИЕ 9

В зависимости от модели, утюги этой серии

имеют следующие функции удаления накипи

1. Функция self-clean

Фильтр самоочистки между емкостью для

воды и насосом предотвращает скопление

накипи в системе генерирования пара и

обеспечивает оптимальное генерирование

2. Функция anti-calc

Картридж anti-calc предназначен для

снижения образования накипи при глажении

с паром, что помогает продлить срок службы

утюга. Тем не менее картридж anti-calc не

может устранить всю накипь, естественно

образующуюся со временем.

3. Функция calc’n clean

Функция calc’n clean помогает удалить

мелкие частицы накипи из камеры

парообразования. Если вода в вашем регионе

жесткая, эту функцию следует использовать

приблизительно раз в 2 недели.

Следуйте описанной ниже процедуре:

а) Выньте штепсельную вилку из розетки,

дождитесь охлаждения утюга и опорожните

емкость для воды (11).

б) Установите терморегулятор (15) на отметку

в) Заполните емкость для воды (11) до отметки

максимального уровня чистой водой из

г) Подключите утюг к сети и выберите режим

максимальной подачи пара max, нажав на

кнопку выбора режима подачи пара (4).

д) Поднимите утюг над раковиной или

емкостью для сбора воды.

е) Держите утюг за ручку (1), пока емкость для

воды (11) не опорожнится. Это может занять

ж) Повторяйте эту процедуру до тех пор,

пока из подошвы утюга (13) не перестанет

з) Установите терморегулятор (15) на

максимальную отметку. Из утюга начнет

выходить пар. Дождитесь, пока вся вода

выйдет из утюга в виде пара.

и) Очистите подошву утюга (13).

4. Функция calc’n clean с жидкостью для

(в некоторых моделях)

Для более основательного удаления накипи

используйте жидкость для удаления накипи

(17*), входящую в комплект поставки.

Данная функция может использоваться

для устранения неподдающихся

разглаживанию складок.

• Не используйте функцию распыления воды

на шелковой ткани, иначе на ней могут

• Во время глажения нажмите на

кнопку распыления воды (7) и вода из

распылительной форсунки (10) брызнет на

Данная функция может использоваться

для устранения неподдающихся

разглаживанию складок и заглаживания

• Установите терморегулятор (15) на отметку

• Несколько раз нажмите на кнопку парового

удара (6) на ручке с интервалом в 5 секунд.

Данная функция может использоваться

для удаления складок с висящей одежды,

Не гладьте надетую одежду!

Никогда не распыляйте воду и не

направляйте пар на людей и животных!

1. Установите терморегулятор (15) на

отметку ••• или max.

2. Модели с кнопкой подачи пара (2*).

• Возьмитесь за ручку (1) и установите

парорегулятор (4) на отметку max.

• Либо установите парорегулятор на отметку

и нажмите кнопку подачи пара (2*).

Модели без кнопки подачи пара (2*):

• Возьмитесь за ручку (1) и установите

парорегулятор (4) на отметку max.

3. Держите утюг в вертикальном положении

на расстоянии 15 см от одежды, которая

обрабатывается паром.

Можно дополнительно нажимать на кнопку

парового удара (6) на ручке с интервалом в

5 секунд. После 4 паровых ударов сделайте

10-секундную паузу, чтобы обеспечить

непрерывное генерирование пара.131

S I E M E N S РУССКИЕ 10

Защитная текстильная

(в некоторых моделях)

Насадка и подкладка для деликатных тканей

используются для безопасного глажения

деликатных тканей на максимальной

температуре с использованием пара.

Применение насадки или подкладки

для деликатных тканей также снимает

необходимость в использовании

традиционной тряпочки для предотвращения

возникновения лоска на темных тканях.

Рекомендуется сначала прогладить

небольшой участок ткани с изнанки, чтобы

проверить результат.

Чтобы надеть на утюг насадку для глажения

деликатных тканей, поместите нос утюга в

конец насадки и подтолкните заднюю часть

насадки вверх до щелчка. Чтобы снять

насадку для глажения деликатных тканей,

потяните крепление в задней части насадки

вниз и вытащите утюг.

Внимание! Существует опасность

Перед проведением любых работ по

очистке или техническому обслуживанию

всегда вынимайте штепсельную вилку

• Если утюг слегка загрязнился, вытяните

вилку из розетки и дайте подошве утюга (13)

остыть. Протрите корпус и подошву утюга

• Если синтетическая ткань расплавилась

под воздействием слишком высокой

температуры подошвы утюга (13),

отключите подачу пара и сразу же счистите

налипший материал с помощью сухой

хлопчатобумажной ткани, сложенной в

• Для сохранения гладкости подошвы утюга

(13) следует избегать ее резкого контакта

с металлическими предметами. Ни в коем

случае не используйте для очистки подошвы

утюга жесткие губки для мытья посуды и

химические вещества.

• Никогда не удаляйте накипь из емкости

(11) с помощью моющих средств или

растворителей. В противном случае из

утюга во время глажения с паром будет

Эту процедуру необходимо выполнять каждые

Жидкость для удаления накипи (17*) можно

приобрести в отделе послепродажного

обслуживания или в специализированных

Артикул принадлежности

(в специализированных

Следуйте описанной ниже процедуре:

а) Выньте штепсельную вилку из розетки,

дождитесь охлаждения утюга и опорожните

емкость для воды (11).

б) Установите терморегулятор (15) на отметку

в) Заполните емкость для воды (11) водой

из крана, смешанной с необходимым

количеством (25 мл) жидкости для удаления

г) Подключите утюг к сети и выберите режим

максимальной подачи пара max, нажав на

кнопку выбора режима подачи пара (4).

д) Поднимите утюг над раковиной или

емкостью для сбора воды.

е) Держите утюг за ручку (1), пока емкость для

воды (11) не опорожнится. Это может занять

ж) Затем следуйте процедуре, описанной

выше в разделе «3. Функция calc’n clean»,

до тех пор, пока из подошвы утюга (13) не

перестанет выходить накипь.

Если терморегулятор (15) установлен

на низкую отметку (менее ••), подача

пара автоматически отключается, чтобы

предотвратить просачивание воды из

На ручке мигает световой индикатор

activeControl Advanced (3), насос не работает.132

S I E M E N S РУССКИЕ • Старайтесь гладить слегка влажные

изделия, поставив регулятор пара на

меньшую отметку. При этом пар будет

образовываться в самой ткани, а не в утюге.

Если вы сушите белье в сушильной машине,

используйте программу «под утюг».

• Если ткань достаточно влажная, отключите

подачу пара (см. раздел «Глажение без

Упаковка наших товаров оптимально

продумана. Она в основном состоит из

материалов, подлежащих повторной

переработке, которые можно сдать в местную

службу сбора отходов. Информацию о том, как

поступить с отработавшим электроприбором,

Вы можете получить в местных органах

Данный прибор имеет отметку в

соответствии европейским

нормам 2012/19/EC утилизации

электрических и электронных

• Откройте крышку заливного отверстия (9).

• Поверните утюг носиком вниз и слегка

потрясите его, пока емкость для воды (11) не

• Поставьте утюг в вертикальное положение

• Перед хранением неплотно намотайте шнур

питания (16) на нижнюю часть утюга.

• Храните утюг в вертикальном положении.

Больше всего энергии расходуется на

выработку пара. Чтобы сократить потребление

энергии, придерживайтесь следующих

• Начинайте глажение с белья, которое

требует минимального температурного

режима глажения. Рекомендуемую

температуру глажения можно посмотреть на

• Регулируйте подачу пара в соответствии

с выбранным температурным режимом

глажения, следуя инструкциям данного

руководства. Гладьте в режиме подачи пара

eco (см. раздел «Регулирование количества

Инструкции по устранению мелких неисправностей

Проблема Возможная причина Способ устранения

• Терморегулятор (15) установлен

на минимальную отметку.

• Отсутствует питание.

• Активирована система

SensorSteam. Утюг переключился

• Установите терморегулятор на более

• Проверьте наличие питания при

помощи другого прибора или

подключите утюг к другой розетке.

• Возьмитесь за ручку (1) утюга для его

• Активирована система

SensorSteam. Утюг перешел в

• Возьмитесь за ручку (1) утюга для его

Проблема Возможная причина Способ устранения

• Одежда слишком мокрая. • Уменьшите количество пара, выбрав

• Слишком высокая температура. • Установите терморегулятор (15) на

меньшую отметку и подождите, пока

• Терморегулятор (15) установлен

на слишком низкую отметку.

• Регулятор пара выставлен на

слишком высокую отметку при

низком температурном режиме.

• Вы несколько раз нажали на

кнопку парового удара (6), не

подождав 5 секунд между

• Используется дистиллированная

вода (см. раздел «Наполнение

емкости для воды») или в емкость

были добавлены другие

ароматизированная вода.

• Установите терморегулятор (15) на

более высокую отметку (между •• и

max) и подождите, пока зеленый

световой индикатор режима подачи

пара не перестанет мигать.

• Установите регулятор пара на

• Ждите 5 секунд между нажатиями на

кнопку парового удара.

• Смешайте дистиллированную воду с

водой из крана в соответствии с

указаниями в разделе «Наполнение

емкости для воды» и никогда не

добавляйте в емкость для воды

другие продукты (кроме

рекомендованных компанией

Пар не выходит. 1. Регулятор пара установлен на

• В емкости (11) нет воды.

• Слишком низкая температура.

Активирована противокапельная

• Установите регулятор пара на

отметку eco или max.

• Наполните емкость (11).

• Установите более высокую

температуру, если она подходит для

• В емкости (11) нет воды.

• Механизм засорился.

• Наполните емкость для воды (11).

• Обратитесь в сервисный центр.

• Испаряется смазка некоторых

• Это нормальное явление, через

несколько минут оно прекратится.

• Из камеры парообразования

• Выполните цикл очистки (см. раздел

«Функция calc’n clean»).

• Вода накачивается в камеру

Если это не помогает, обращайтесь в авторизованный центр техническог о обслуживания.

Данное руководство можно скачать с веб-страницы Siemens для Вашей страны.134 S I E M E N SROMÂN Vă mulţumim pentru achiziţionarea erului de

călcat cu aburi TS12 de la Siemens.
