PDP-S65

KURO

SPEAKER SYSTEM

ENCEINTE ACOUSTIQUE

LAUTSPRECHERSYSTEM

SISTEMA DI DIFFUSORI

LUIDSPREKERSYSTEEM

SISTEMA DE ALTAVOCES

揚聲器系統

АКУСТИЧЕСКАЯ СИСТЕМА

Пожалуйста прочтите данные инструкции по эксплуатации перед использованием вашей акустической системы, так чтобы использовать ее самым оптимальным образом. После того как вы прочли инструкции, положите их в надежное место для дальнейших справок.

ВНИМАНИЕ

Информация о совместимости

Этот продукт сконструирован исключительно для использования с телевизором с Плоским Экраном Pioneer. Для дополнительной информации по совместимости, пожалуйста проконсультируйтесь с ближайшим лицензированным дилером Pioneer или сервисным центром.

Об установке и настройке

- Не перемещайте телевизор с Плоским Экраном, держась за громкоговорители или держатели громкоговорителей. Это может привести к физическим повреждениям или повреждению держателей. При перемещении телевизора держитесь за его верхнюю часть и за ручки.

• Громкоговоритель широкий и может быть неустойчивым, если установку производит один человек. Это может привести к физическим повреждениям или повреждению продукта. Таким образом, их сборку и установку должны осуществлять по меньшей мере два человека.
• При установке громкоговорителя не используйте какие либо випты, кроме тех, которые имеются в комплекте, в противном случае громкоговоритель может отделиться от основного корпуса и упасть.
• При установке громкоговорителя крепко завинтите винты.
• Пожалуйста обращайтесь с громкоговорителем с надлежащей заботой, так как защитная сетка и корпус могут повредиться или разбиться при сильном внешнем воздействии.
• При расположении компьютерного экрана CRT или монитора CRT возле громоговорителя могут возникнуть помехи или искажение цветов. В таких случаях отодвиньте монитор от громкоговорителя.

Информация о входе

• Для предотвращения повреждений акустической системы от перегрузки входа пожалуйста соблюдайте следующие меры предосторожности:
• Не подключайте этот громкоговоритель к какому-либо устройству, кроме указанного телевизора с Плюским Экраном. Это может привести к повреждению или пожару.
• Удостоверьтесь, что подключенные устройства отключены и зарапее выпьте кабель питания из степной розетки при смене соединения или метода установки.
• При использовании функции контролирования звука, чтобы очень усилить высокие звуковые частоты не чрезмерпо завышайте громкость усилителя.

ПРОВЕРКА АКСЕССУАРОВ

• Кабели громкоговорителей × 2

• Держатели громкоговорителей (левый и правый)

• Держатель громкоговорителя (центральный)

• Винты для установки громкоговорителей (M5 × 10 мм: Черного цвета) × 9

- Инструкции по эксплуатации

Установка

• Проконсультируйтесь с вашим дилером в случае трудностей при установке.
• Pioneer не несет ответственности за любые повреждения, возникшие по причине непадлежащей установки, ненадлежащего использования, модификации или стихийных бедствий.

УСТАНОВКА НА ТЕЛЕВИЗОРЕ С ПЛОСКИМ ЭКРАНОМ

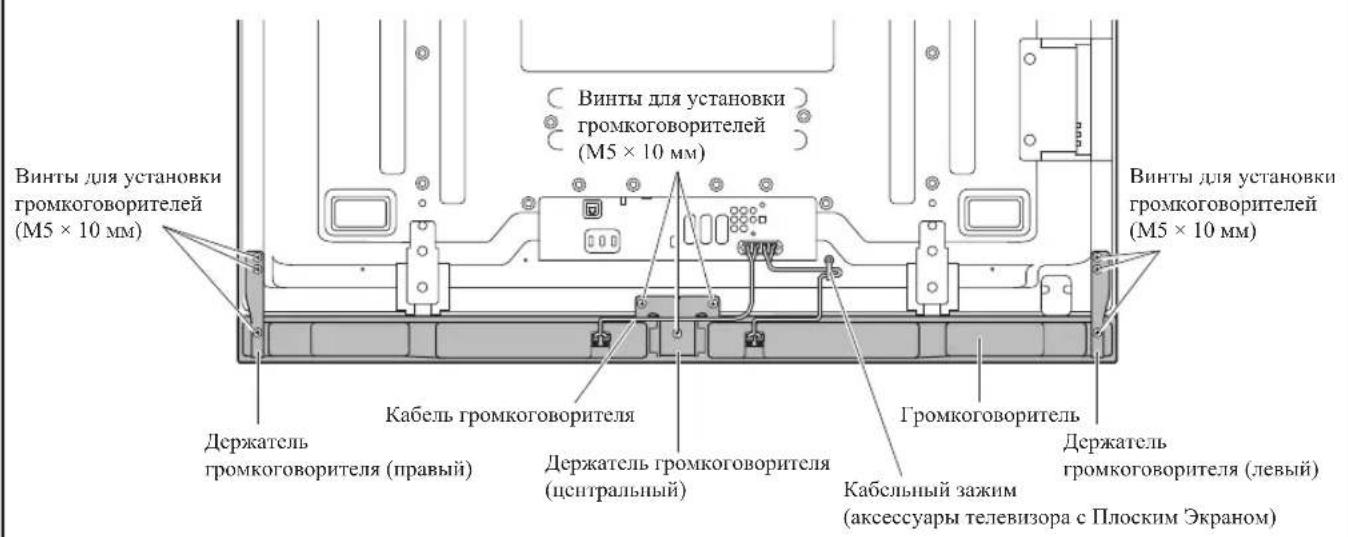

Телевизор с Плоским Экраном с установленным громкоговорителем

Винты для установки громкоговорителей (M5 × 10 мм) Винты для установки громкоговорителей (M5 × 10 мм) Держатель громкоговорителя (правый) Кабель громкоговорителя Держатель громкоговорителя (центральный) Громкоговоритель Держатель громкоговорителя (левый) Кабельный зажим (аксессуары телевизора с Плоским Экраном)

При использовании подставки-столика:

ВНИМАНИЕ:

До того как крепить громкоговоритель, пожалуйста, прикрепите столик-подставку модели PDK-TS35 (или другой столик-подставку телевизора с Плюским Экраном Pioneer) к телевизору с Плюским Экраном.

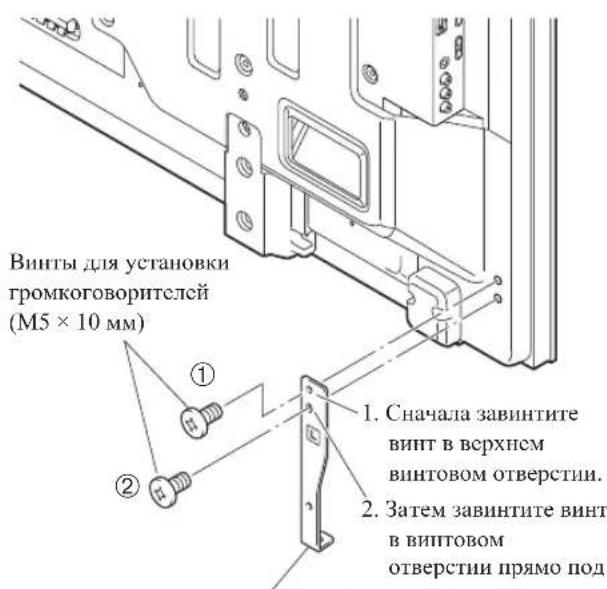

1. Прикрепите держатели громкоговорителей к задней панели телевизора с Плоским Экраном.

- Прикрепите держатели к правой и левой сторонам внизу – с правой и левой стороны задней панеди телевизора с Плоским Экрапом при помощи имеющихся в комплекте винтов.

Винты для установки громкоговорителей (M5 × 10 мм) ① ② 1. Сначала завинтите винт в верхнем винтовом отверстии. 2. Затем завинтите винт в виптовом отверстии прямо под

Держатель громкоговорителя (левый) вс (Показапо прикрепление держателя к левой стороне. С правой стороны крепление производится тем же образом.)

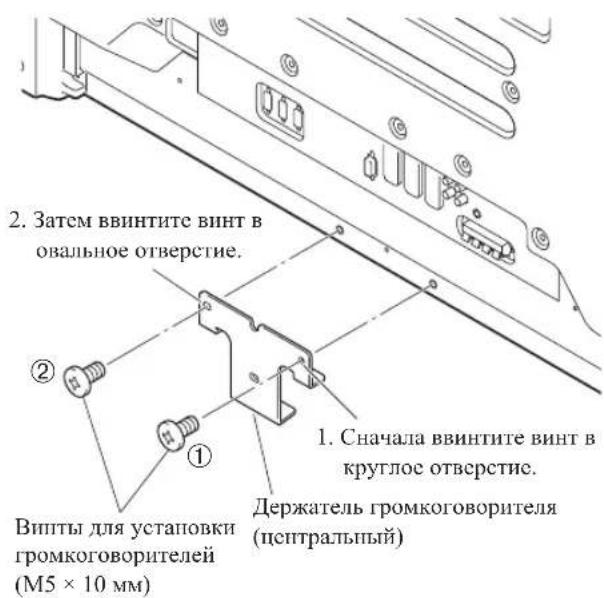

- Прикрепите центральный держатель к нижнему центральному отверстию на задней панели телевизора с Плоским Экрапом при помощи двух, имеющихся в комплекте винтов.

2. Затем ввинтите винт в овальное отверстие. ② ① Випты для установки громкоговорителей (M5 × 10 мм) 1. Сначала ввинтите винт в круглое отверстие. Держатель громкоговорителя (центральный)

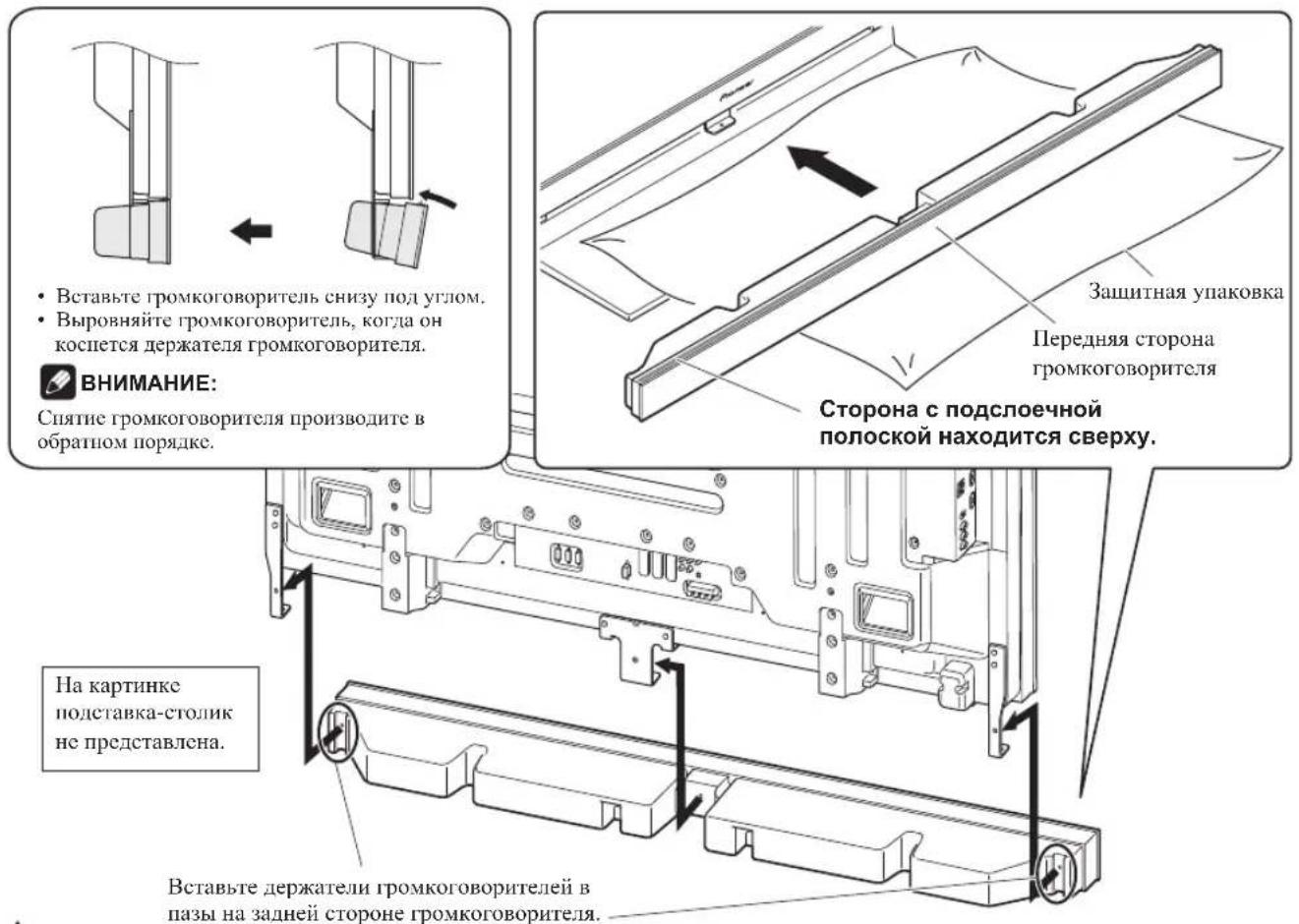

2. Установите громкоговоритель в держатели в правильном направлении.

- Убедитесь, что не устанавливаете громкоговоритель вверх дном.

Вставьте громкоговоритель снизу под углом. Выровняйте громкоговоритель, когда он коспется держателя громкоговорителя. ВНИМАНИЕ: Снятие громкоговорителя производите в обратном порядке. Защитная упаковка Передняя сторона громкоговорителя Сторона с подслоечной полоской находится сверху. На картинке подставка-столик не представлена. Вставьте держатели громкоговорителей в пазы на задней стороне громкоговорителя.

Внимание

• Во избежание повреждений громкоговорителя и/или столика-подставки из-за соударения друг с другом, установите громкоговоритель в держатель при их совпадении. Так как вы легко можете ударить поставку, используйте защитную упаковку, в которую был упакован громкоговортель, между громкоговорителем и подставкой.
• Когда держатели громкоговорителей не совпадают с пазами сзади громкоговорителя, уравняйте угол держателей громкоговорителей.

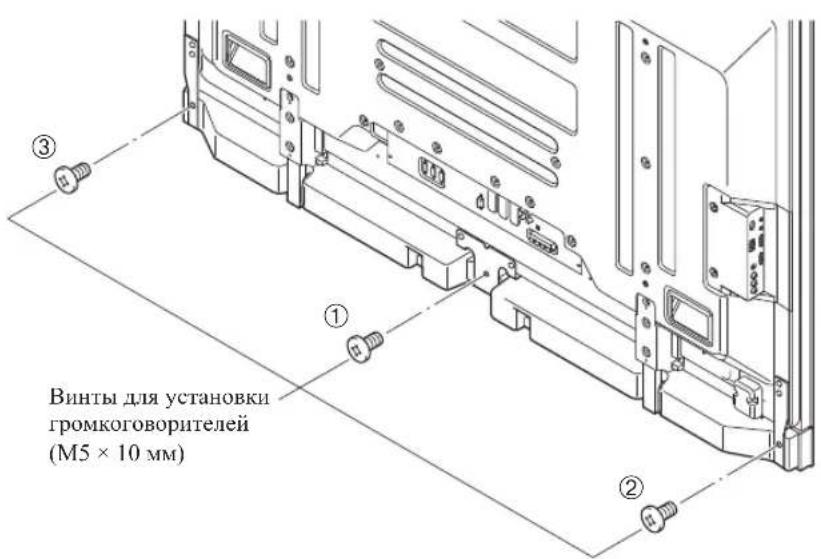

3. Сзади ввинтите прилагающиеся в комплекте винты (в трех местах).

• Ввинтите три винта в порядке ①, ②, ③ как показано в диаграмме.

Винты для установки громкоговорителей (M5 × 10 мм)

ВНИМАНИЕ

Не перемещайте телевизор с Плоским Экраном, держась за держатели. Это может привести к физическим повреждениям или повреждению телевизора с Плоским Экраном.

Винтовое отверстие на нижней поверхности держателя громкоговорителя используется, когда телевизор с Плоским Экраном установлен на стену. Оно не используется если устанавливается вместе с подставкой.

ВНИМАНИЕ:

Если после установки громкоговорителя его положение падо горизонтально или вертикально выравнять, сначала ослабьте винты для установки громкоговорителей, повторно их расположите и затем вновь ввинтите винты в надлежащем положении.

4. Подсоедините имеющиеся в комплекте кабели громкоговорителей к громкоговорителю.

- Правильно соедините кабели, соблюдая полярность терминалов громкоговорителей, то есть ⊖ кабель (Серый) к ⊕ терминалам (Красный) и ⊖ кабель (Черный) к ⊖ терминалам (Черный).

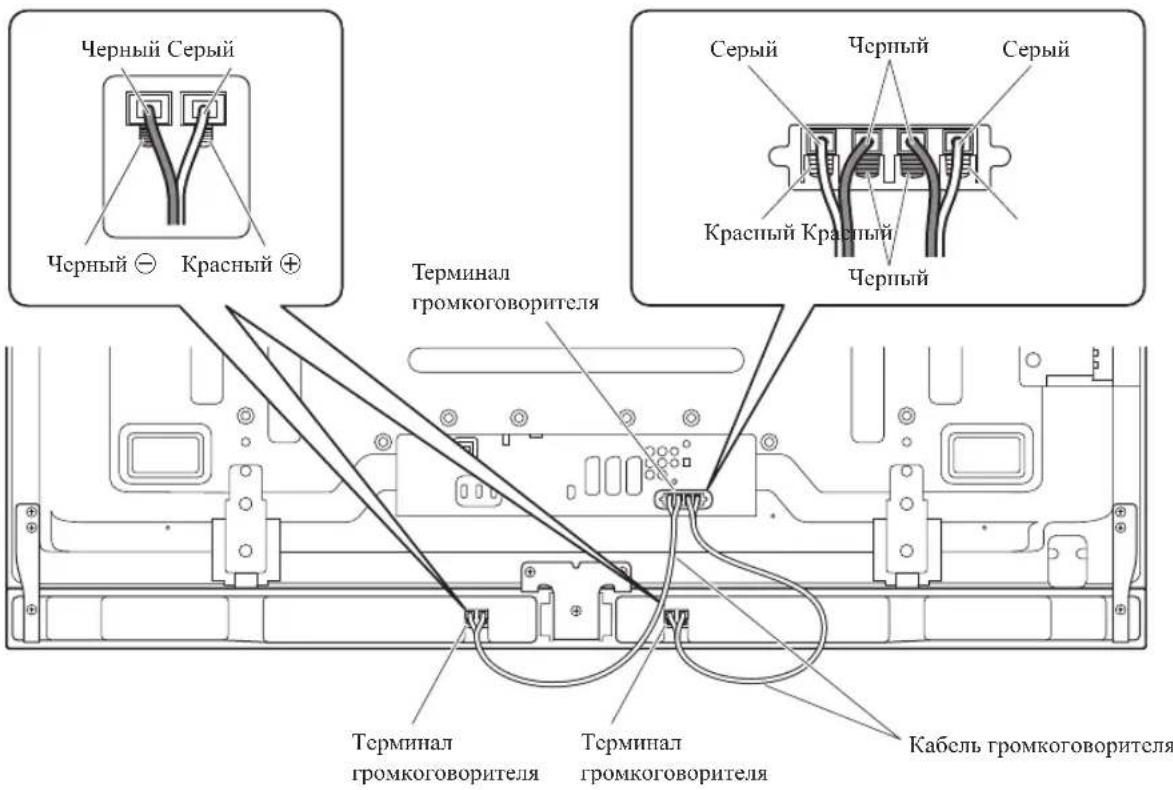

5. Соедините обратный конец кабелей громкоговорителей с задней частью телевизора с Плоским Экраном.

- Правильно соедините кабели, соблюдая полярность терминалов громкоговорителей телевизора с Плоским Экраном, то есть, ⊕ кабель (серый) к ⊕ терминалам (красный) и ⊖ кабель (черный) к ⊖ терминалам (черный).

Черный Серый Черный ⊖ Красный ⊕ Терминал громкоговорителя Серый Черный Серый Красный Красный Черный Терминал громкоговорителя Терминал громкоговорителя Кабель громкоговорителя

На картинке подставка-столик не представлена.

ВНИМАНИЕ:

• Нажмите на рычаг и воткпите конец кабеля.
• Когда вы отпустите рычаг, то он зафиксирует кабель громкоговорителя.

Внимание

• Удостоверьтесь, что вы заранее отключили подсоединенные устройства и отсоединили кабель питания от стенной розетки при изменении подсоединения или метода установки.
• Если вы погрузите кабель громкоговорителя слишком глубоко, так чтобы изоляция касалась терминала громкоговорителя, возможно звук не будет воспроизводиться. Пожалуйста поместите его так, чтобы был виден медный провод.
• Проверьте надежно ли подсоединены кабели громкоговорителей к терминалам, слегка потяпув за кабель после подсоединения. Неплотное подсоединение может привести к прерыванию звука или помехам.

• Если в ⊕ и ⊖ кабелях происходит короткое замыкание в результате оголенного подводящего провода, телевизор с Плоским Экрапом может оказаться под чрезмерной нагрузкой, что может привести к прекращению функционирования или неисправной работе.
• Неправильные подсоединения кабеля громкоговорителя к правой или левой стороне терминалов телевизора с Плоским Экраном по полярности может привести к недостаточным эффектам стереозвука, плохим нижним звуковым частотам или нестабильному звуковому образу.
• Смотайте кабель, не натягивая его.

6. Уложите кабели в паз громкоговорителя.

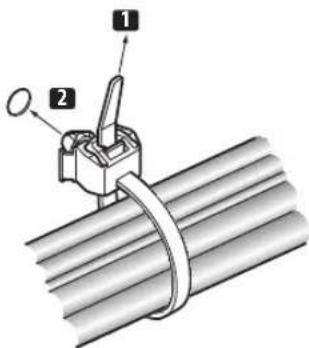

7. Связывание кабелей.

Для крепления кабельного зажима выполните нижеследующие действия.

1) Проденьте ленту зажима через держатель и свяжите кабель(и) в кабельном зажиме.
2) Протолкните и удерживайте рычажки, затем вставьте крючок в соответствующее отверстие на задней части телевизора с Плоским Экраном.
3) Вытяните ленту зажима вверх для защелкивания.

4) Удостоверьтесь, что кабельный зажим прочно зафиксирован на панели.

ВНИМАНИЕ:

Избегайте сдавливания или создания точек давления при прокладке или связывании кабелей.

Чтобы снять ленту зажима, вытяните и удерживайте защелку для освобождения.

Чтобы снять кабельный зажим, нажмите и удерживайте рычажки, затем вытащите их из отверстия.

Запелка

Рычажок Рычажок

ИМАНИЕ:

Чем дольше установлен на месте зажим, тем больше вероятность его изпоса. Более старый зажим легче повреждается при спятии и может быть пепригоден для повторного использования.

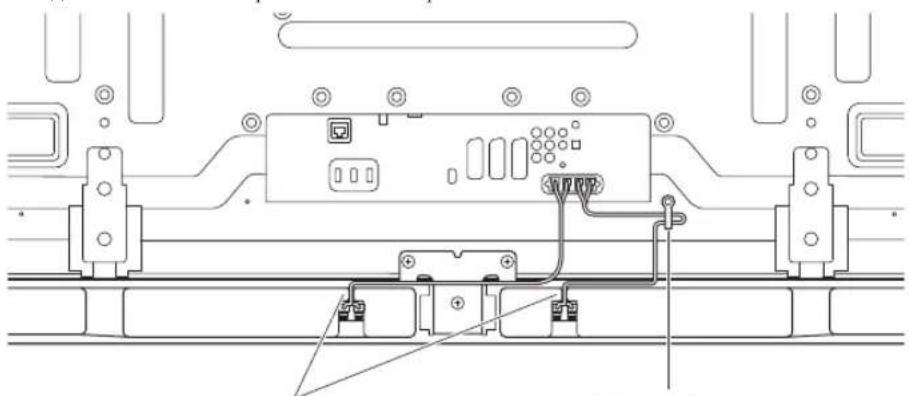

Задняя часть телевизора с Плоским Экраном

Уложите кабели в паз громкоговорителя.
Кабельный зажим

При использовании настенного устройства:

ВНИМАНИЕ:

Сначала поставьте телевизор с Плоским Экраном на мягкую поверхность и т.д., затем прикрепите держатели громкоговорителей.

1. Прикрепите держатели громкоговорителей к задней части телевизора с Плоским Экраном (смотрите пункт 1 на странице 52).
2. Соедините имеющиеся в комплекте кабели громкоговорителей с задней частью телевизора с Плоским Экраном (смотрите пункт 5 на странице 54).

- Подсоедините другие кабели и кабель питания к телевизору с Плоским Экраном.

1. Расположите телевизор с Плоским Экраном на фитинги для крепления настенного устройства.

- Для подробной информации смотрите инструкции по эксплуатации, которые поступили вместе с настепным устройством.

Внимание

Будьте осторожны с громкоговорителями при установке или подсоединении. Это может привести к физическим повреждениям.

1. Подсоедините другой конец кабелей громкоговорителя к громкоговорителю (Смотрите процедуру 4 на странице 54).

Внимание

Пусть эту процедуру выполнят два человека.

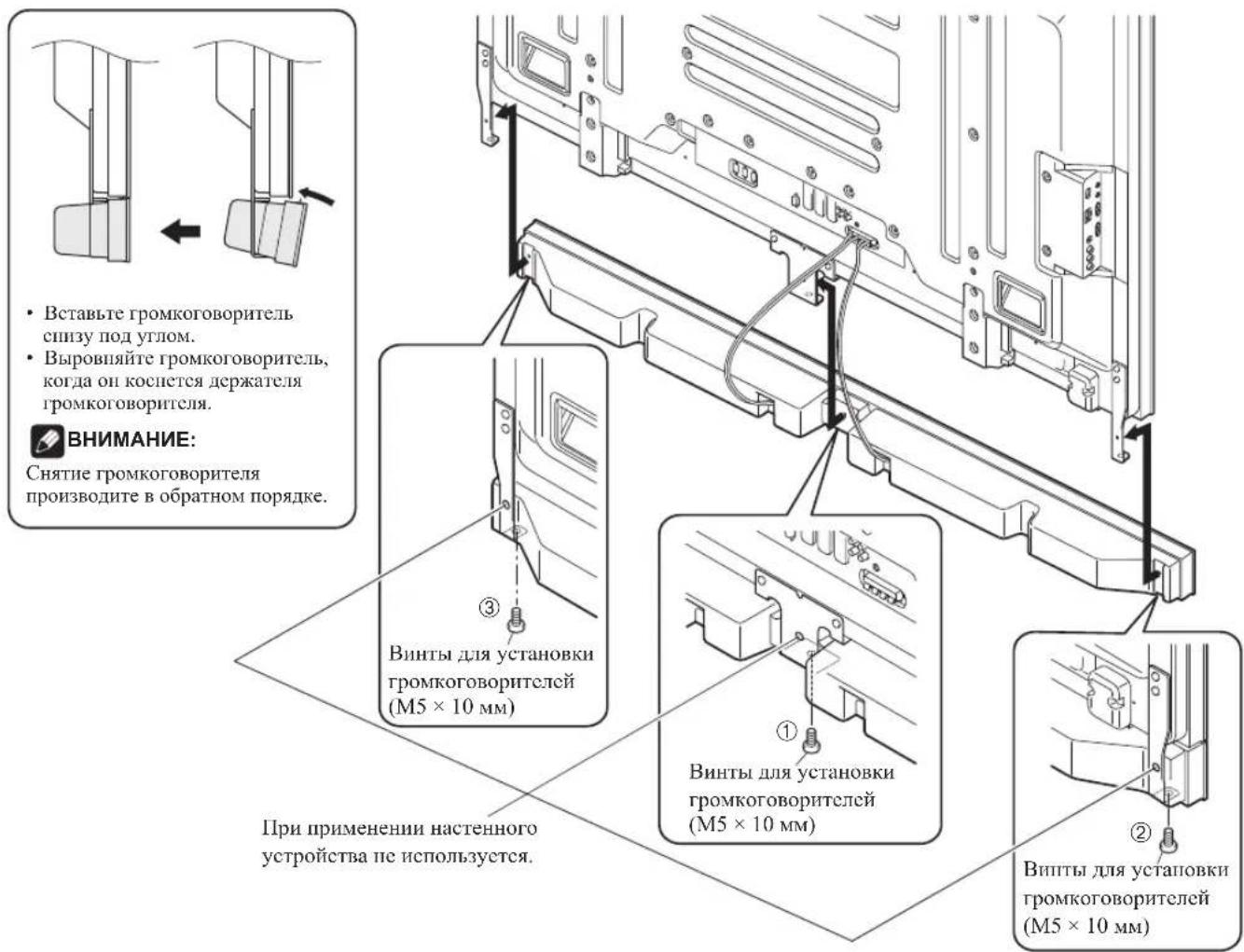

1. Установите громкоговоритель в держатели в правильном направлении.

- Удостоверьтесь, что не поместили громкоговоритель вверх дном.

Вставьте громкоговоритель снизу под углом. Выровняйте громкоговоритель, когда он коснется держателя громкоговорителя. ВНИМАНИЕ: Снятие громкоговорителя производите в обратном порядке. ③ Винты для установки громкоговорителей (M5 × 10 мм) ① Винты для установки громкоговорителей (M5 × 10 мм) ② Випты для установки громкоговорителей (M5 × 10 мм) При применении настенного устройства не используется.

6. Ввинтите винты снизу, используя имеющиеся в комплекте винты (в трех местах).

• Ввинтите три винта в порядке ①, ②, ③ как показано на рисунке (см. Стр. 56).
Винтовос отверстие на задней стороне держателя громкоговорителя используется, когда телевизор с Плоским Экраном устанавливается на подставке. Оно не используется при установке на стену.

ВНИМАНИЕ:

Если после установки громкоговорителя его положение надо горизонтально или вертикально выравнять, сначала ослабьте винты для установки громкоговорителей, повторно их расположите и затем вповь ввинтите винты в надлежащем положении:

7. Сматывание кабелей (смотрите процедуру 7 на странице 55).

УХОД ЗА КОРПУСОМ

• Используйте ткань для полировки или сухую ткань для стирания пыли и грязи.
• Когда корпус очень грязный, протрите его мягкой тканью, смоченной водорастворимым очистителем, затем вновь протрите сухой тканью. Не используйте полироль для мебели или очистители. Они могут повредить поверхность корпуса.
• Никогда не используйте растворители, бензин, спреи и другие химикаты на поверхности или вблизи корпусов, так как они повредят поверхность.
• При использовании химической ткани, внимательно прочитайте меры предосторожности для химической ткани.

СПЕЦИФИКАЦИИ

Корпус. ...... С фронтальным излучением звуковой волны Используемые громкоговорители (двухканальная система):

Вуфер (для низкочастотных звуков) ..... 4,8 см × 13 см конусообразный Твитер (для высокачастотных звуков) ..... 2,5 см полукупольного типа

Сопротивление ....6 Ом

Диапазон частот. ...... от 55 Гц до 30 000 Гц

Чувствительность (1 м, 1 ватт) ...... 80 децибел Допустимая мощность:

Мак симальная мощность .... 18 ватт Номинальная потребляемая мощность .... 6 ватт

Частота разделения каналов ....3 кГц

Наружные размеры 1 465 мм (III) × 78 мм (В) × 93 мм (Г)

Вес: Только громкоговоритель .... 3,15 кг С кабелями, держателями и виптами .... 3,7 кг

Аксессуары кабели громкоговорителей × 2 Держатели громкоговорителей

левый × 1

правый ×1 цент ральный ×1

Винты для установки громкоговорителей (M5 × 10 мм) ×9 Инструкции по эксплуатации ×1

ВНИМАНИЕ:

Спсцификации и конструкции могут быть модифицированы без предупреждения, вследствие усовершенствований.

ВАЖНО – ЗАПИШИТЕ ПРИВЕДЕННЫЙ НИЖЕ НОМЕР МОДЕЛИ И СЕРИЙНЫЙ НОМЕР ДАННОГО УСТРОЙСТВА. НОМЕРА НАХОДЯТСЯ НА ОБОРОТНОЙ СТОРОНЕ.

НОМЕР МОДЕЛИ СЕРИЙНЫЙ НОМЕР

СОХРАНИТЕ ЭТИ НОМЕРА ДЛЯ ДАЛЬНЕЙШЕГО ИСПОЛЬЗОВАНИЯ.

Если вы желаете утилизировать данное изделие, не выбрасывайте его вместе с обычным бытовым мусором. Существует отдельная система сбора использованных электронных изделий в соответствии с законодательством, которая предполагает соответствующее обращение, возврат и переработку.

Частные клиенты-в странах-членах ЕС, в Швейцарии и Норвегии могут бесплатно возвращать использованные электронные изделия в соответствующие пункты сбора или дилеру (при покупке сходного нового изделия).

В странах, не перечисленных выше, для получения информации о правильных способах утилизации обращайтесь в соответствующие учреждения.

Поступая таким образом, вы можете быть уверены в том, что утилизируемый продукт будет соответствующим образом обработан, передан в соответствующий пункт и переработан без возможных негативных последствий для окружающей среды и здоровья людей. K058 A F
