MANUALE UTENTE PDPS65 PIONEER

Grazie per avere acquistato questo prodotto Pioneer. Leggere attentamente queste istruzioni per l'uso prima di utilizzare il sistema di altoparlanti per avvalersi al massimo delle sue prestazioni. Conservare poi il manuale in un luogo sicuro per ogni eventuale futura necessità.

ATTENZIONE

Problemi di compatibilità

Questo prodotto è concepito esclusivamente per l'uso con una TV Flat-Screen Pioneer. Per maggiori informazioni sulla loro compatibilità al proprio schermo si raccomanda di rivolgersi al più vicino rivenditore o centro di riparazioni Pioneer autorizzato.

Installazione ed impostazione

- Non spostate la TV Flat-Screen sollevandola dall'altoparlante o dai relativi supporti: potreste ferirvi o danneggiare questi ultimi. Quando dovete spostare la TV, sollevatela dall'alto afferrando le maniglie.

• L'altoparlante è voluminoso e potrebbe cadere se installato da una sola persona. Questo potrebbe causare infortuni o danni a quest'unità. Il lavoro di montaggio ed installazione deve quindi sempre venire fatto da almeno due persone.
• Per installare l'altoparlante, non usare alcuna vite che non sia fra quelle in dotazione, o esso potrebbe staccarsi e cadere.
• Per fissare bene l'altoparlante, stringere sempre bene le viti.
• Si prega di maneggiare con cura gli altoparlanti; la griglia di schermo e la cassa esterna possono danneggiarsi o rompersi se sottoposte a colpi esterni molto forti.
• Se vicino all'altoparlante si trova un monitor televisivo con tubo a raggi catodici, questo schermo può subite interferenze e mostrare aberrazioni cromatiche. Se questo accade, allontanare il monitor dall'altoparlante.

L'ingresso di segnale

• Per evitare danni al sistema di altoparlanti dovuti a un sovraccarico d'ingresso, osservare le seguenti precauzioni:
• Collegiate questo altoparlante esclusivamente alla TV Flat-Screen specificata. In caso contrario, potreste provocare danni o incendi.
• Prima di cambiare i collegamenti o il metodo di installazione, non dimenticare di spegnere tutti i dispositivi collegati e rimuoverne il cavo di collegamento.
• Se si usa una funzione di controllo dei toni per enfatizzare molto gli acuti, non usare volume molto alti.

CONTROLLO DEGLI ACCESSORI

• Cavi dell'altoparlante × 2

• Supporti dell'altoparlante (sinistro e destro)

• Supporto dell'altoparlante (centrale)

• Viti di montaggio per l'altoparlante (M5 x 10 mm: nero) × 9

- Istruzioni per l'uso

Installazione

• In caso di difficoltà con questa installazione rivolgetevi al vostro rivenditore.
• Pioneer non accetta alcuna responsabilità per gli eventuali danni causati da un'installazione non corretta, da un uso non corretto, da modifiche apportate o da distrastri naturali.

INSTALLAZIONE DELLA TV FLAT-SCREEN

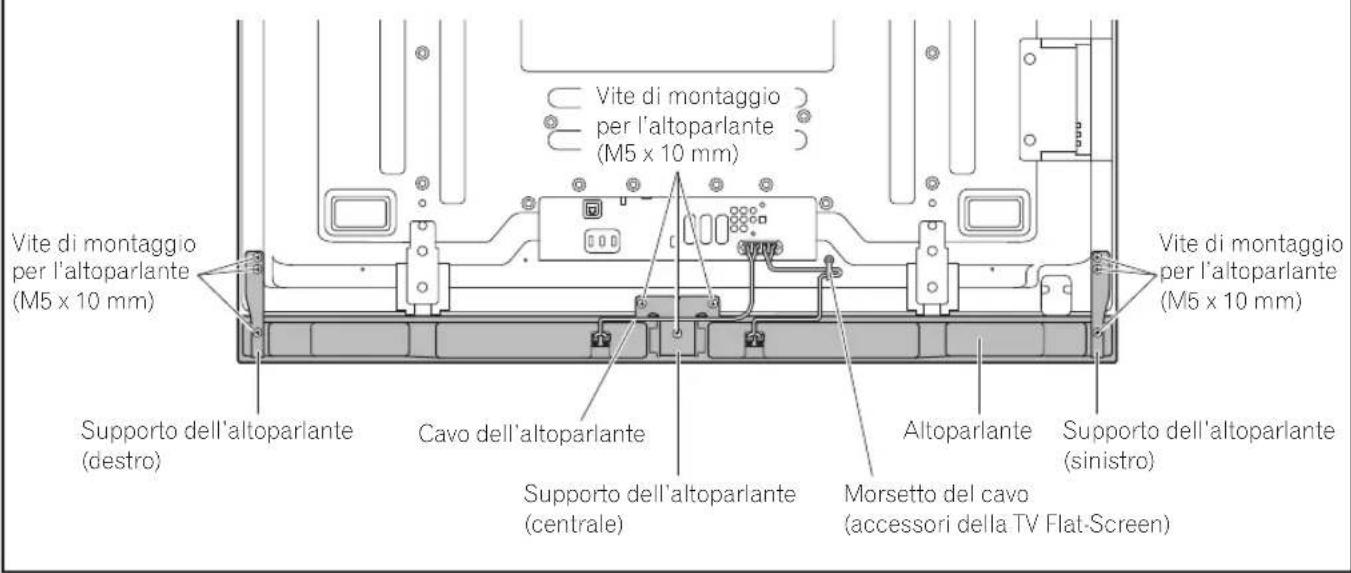

TV Flat-Screen con l'altoparlante installato

Vite di montaggio per l'altoparlante (M5 x 10 mm) Vite di montaggio per l'altoparlante (M5 x 10 mm) Supporto dell'altoparlante (destro) Cavo dell'altoparlante Supporto dell'altoparlante (centrale) Altoparlante Morsetto del cavo (accessori della TV Flat-Screen) Supporto dell'altoparlante (sinistro) Vite di montaggio per l'altoparlante (M5 x 10 mm)

Per l'uso del supporto di tavolo:

NOTA:

Prima di collegare l'altoparlante, attaccate il supporto di tavolo della serie PDK-TS35 (o un altro supporto per TV Flat-Screen Pioneer) alla TV Flat-Screen.

1. Attaccate i supporti dell'altoparlante al retro della TV Flat-Screen.

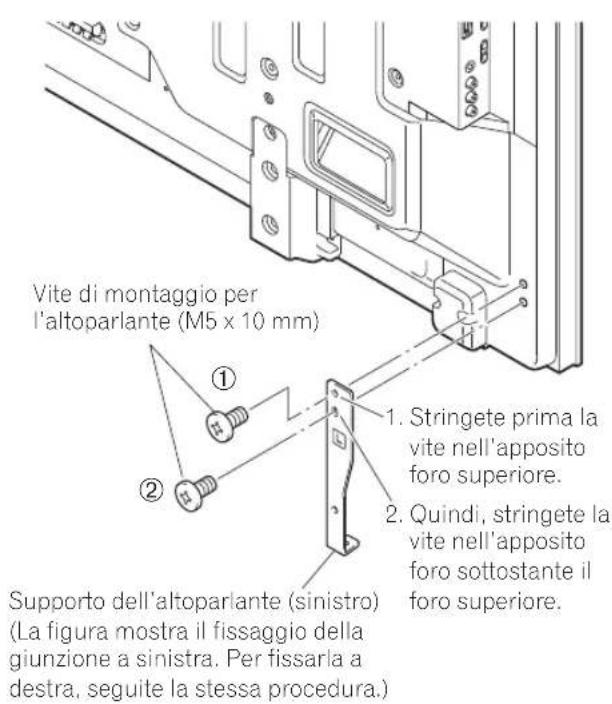

- Attaccate i supporti per i lati destro e sinistro in basso a destra e in basso a sinistra del pannello posteriore della TV Flat-Screen usando le viti in dotazione.

Vite di montaggio per l'altoparlante (M5 x 10 mm) ① ② Supporto dell'altoparlante (sinistro) (La figura mostra il fissaggio della giunzione a sinistra. Per fissarla a destra, seguite la stessa procedura.) 1. Stringete prima la vite nell'apposito foro superiore. 2. Quindi, stringete la vite nell'apposito foro sottostante il foro superiore.

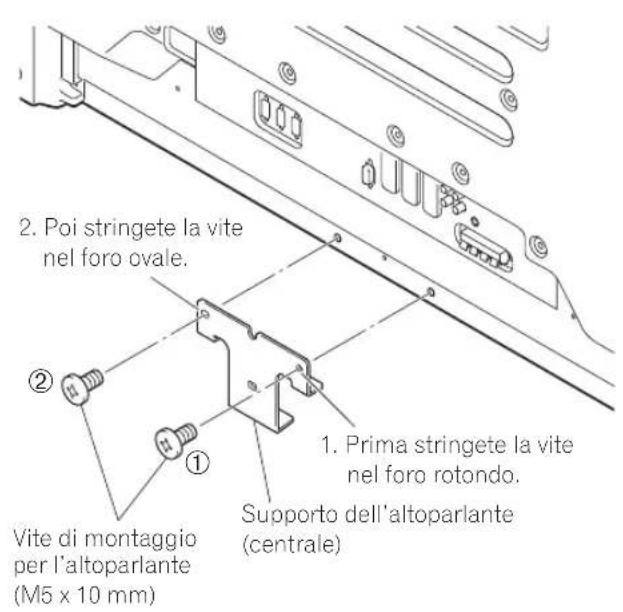

- Attaccate il supporto per il centro nella parte centrale inferiore del pannello posteriore della TV Flat-Screen usando le due viti in dotazione.

2. Poi stringete la vite nel foro ovale. ① Vite di montaggio per l'altoparlante (M5 x 10 mm) ② 1. Prima stringete la vite nel foro rotondo. Supporto dell'altoparlante (centrale)

2. Fissate l'altoparlante ai supporti nella direzione corretta.

• Assicuratevi di non montare l'altoparlante al contrario.

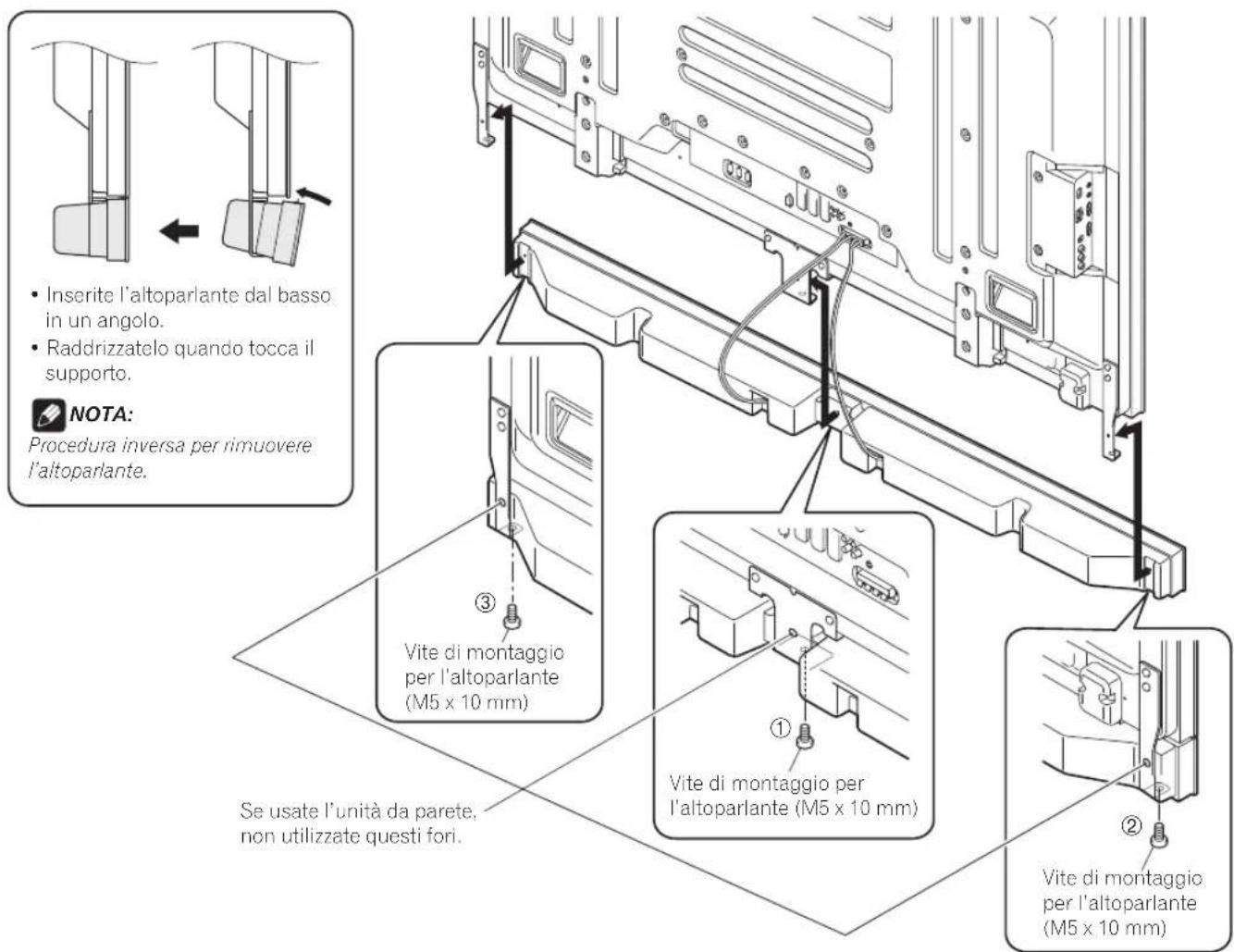

• Inserite l'altoparlante dal basso in un angolo. • Raddrizzatelo quando tocca il supporto. NOTA: Procedura inversa per rimuovere l'altoparlante. Per motivi di illustrazioni, il supporto di tavolo non è stato rappresentato qui. Inserite i supporti dell'altoparlante nelle scanalature sul retro dell'altoparlante. Involucro protettivo Lato anteriore dell'altoparlante Il lato con il nastro imbottito va verso l'alto.

Attenzione

• Per evitare che l'altoparlante o il supporto di tavolo urtino l'uno con l'altro e si danneggino, fissate l'altoparlante al supporto mentre confermate le loro posizioni. Vista la facilità di battere contro il supporto, collocate l'involucro di protezione nel quale l'altoparlante è stato avvolto tra l'altoparlante e il supporto.
• Se i supporti non si incastrano nelle scanalature sul retro dell'altoparlante, regolatene l'angolazione.

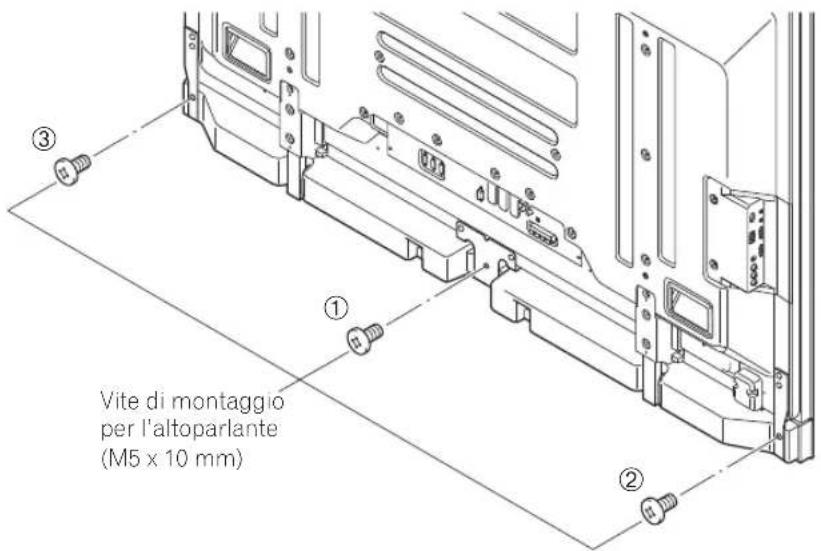

3. Stringete dal retro usando le viti in dotazione (tre posizioni).

- Stringete le tre viti nell'ordine ①, ②, ③, come mostrato nella figura.

Vite di montaggio per l'altoparlante (M5 x 10 mm)

ATTENZIONE

Non spostate la TV Flat-Screen sollevandola dai supporti dell'altoparlante: potreste ferirvi o danneggiarla.

Il foro della vite sulla superficie inferiore del supporto dell'altoparlante viene usato se la TV Flat-Screen è installata alla parete. Non si usa se il televisore è attaccato al supporto.

NOTA:

Se dopo il montaggio la posizione dell'altoparlante deve essere regolata orizzontalmente o verticalmente, allentate innanzitutto le viti di montaggio dell'altoparlante, riposizionate l'altoparlante e poi stringete le viti nella posizione corretta.

4. Collegate i cavi dell'altoparlante in dotazione all'altoparlante.

- Collegate i cavi correttamente, rispettando le polarità dei terminali dell'altoparlante, cioè il cavo ⊕ (grigio) ai terminali ⊕ (rosso) e il cavo ⊖ ai terminali ⊖ (nero).

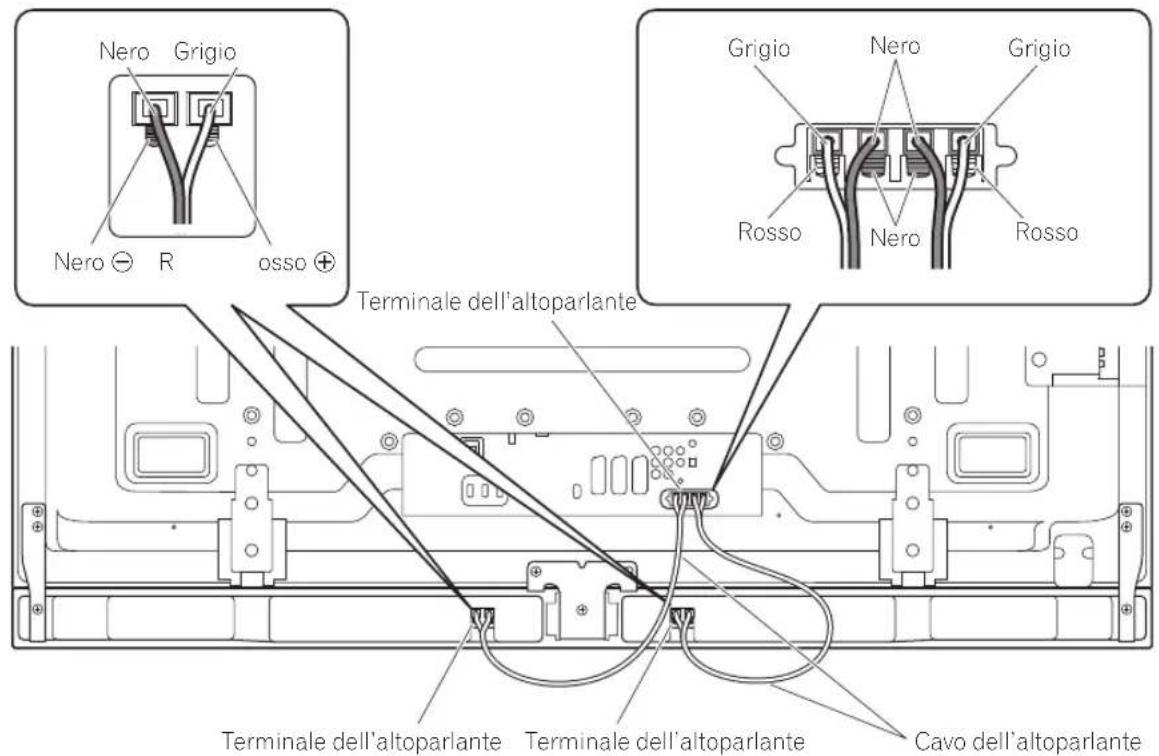

5. Collegate l'altra estremità dei cavi dell'altoparlante al retro della TV Flat-Screen.

- Collegiate i cavi correttamente rispettando la polarità dei terminali degli altoparlanti della TV Flat-Screen, vale a dire, cavo ⊕ (grigio) con terminali ⊕ (rosso) e cavo ⊖ (nero) con terminali ⊖ (nero).

Nero Grigio Nero ⊖ R osso ⊕ Grigio Nero Grigio Rosso Nero Rosso Terminale dell'altoparlante Terminale dell'altoparlante Terminale dell'altoparlante Cavo dell'altoparlante

Per motivi di illustrazioni, il supporto di tavolo non è stato rappresentato qui.

NOTA:

• Premete la levetta e inserite l'estremità del cavo.
• Una volta lasciata, la levetta blocca il cavo dell'altoparlante.

Attenzione

• Assicuratevi di spegnere i dispositivi collegati e di staccare la spina dalla presa a muro, prima di cambiare il metodo di collegamento o di installazione.
- Se il cavo dell'altoparlante viene inserito troppo distante e il materiale isolante tocca il terminale dell'altoparlante, non si riceverà alcun suono. Vi preghiamo di inserirlo in modo tale che il filo di rame sia visibile.
- Controllate che le estremità dei cavi dell'altoparlante siano collegate saldamente ai terminali, tirando leggermente il cavo dopo aver effettuato i collegamenti. In caso contrario, potrebbero verificarsi interruzioni acustiche o rumore.

• Se si verifica un cortocircuito tra i cavi ⊕ e ⊖ provocato da un filo di piombo scoperto, una carica eccessiva potrebbe essere applicata alla TV Flat-Screen, provocando un'interruzione delle operazioni o un guasto.
• Collegamenti errati del cavo dell'altoparlante ai terminali destro o sinistro della TV Flat-Screen rispetto alla polarità possono tradursi in effetti stereofonici insufficienti, un livello dei bassi non soddisfacente o un'immagine sonora instabile.
• Legate il cavo senza tirarlo.

6. Fissate i cavi nella scanalatura dell'altoparlante.

7. Legare i cavi.

Seguite i passaggi qui sotto per attaccare un morsetto del cavo.

1) Infilate la banda del morsetto nella staffa di supporto e legate il/i cavo(i) nel morsetto.
2) Spingete e tenete ferme le leve, quindi inserite il gancio nell'apposito foro sul retro della TV Flat-Screen.
3) Tirate verso l'alto la banda del morsetto per chiuderlo.

4) Assicuratevi che il morsetto del cavo sia ben saldato al pannello.

NOTA:

Evitate di comprimere o esercitare pressione sui cavi quando li posizionate o legate.

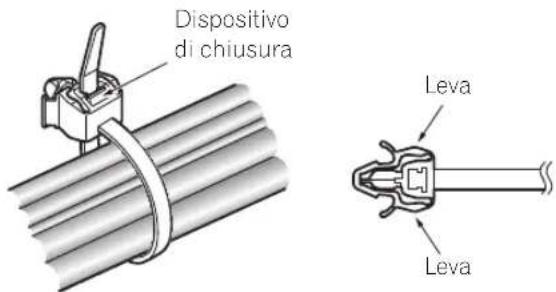

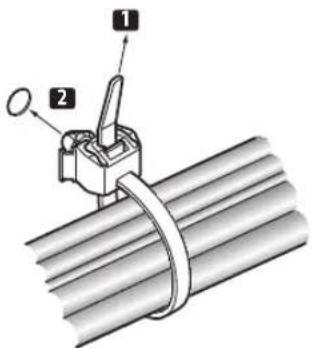

Per rimuovere la banda del morsetto, tirate e tenete fermo il dispositivo di chiusura perché si sblocchi. Per rimuovere il morsetto del cavo, spingete e tenete ferme le leve, quindi estraetelo dal foro.

Dispositivo di chiusura Leva Leva

TA:

Se un morsetto è stato installato da molto tempo, vi saranno maggiori probabilità che si deteriori. Un morsetto vecchio è più facilmente danneggiabile mentre viene tolto e non può essere riutilizzato.

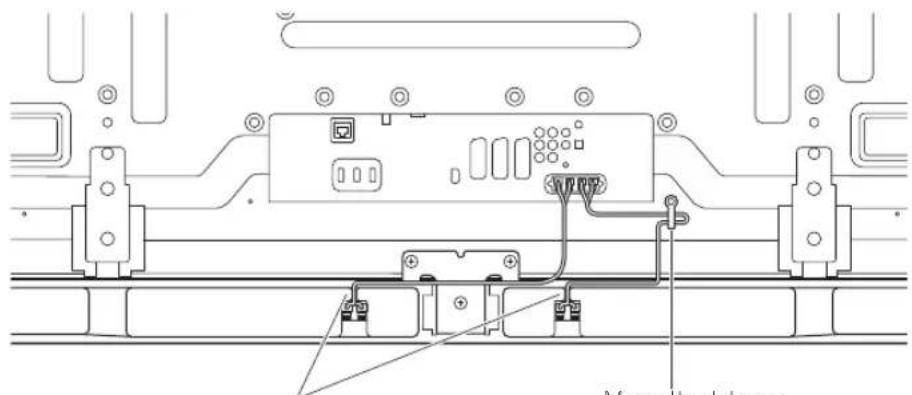

▼ Retro della TV Flat-Screen

Marotte del pava

Fissate i cavi nella scanalatura dell'altoparlante.

Per l'uso dell'unità da parete:

NOTA:

Innanzitutto appoggiate la TV Flat-Screen su un panno morbido, ecc quindi attaccate i supporti dell'altoparlante.

1. Attaccate i supporti dell'altoparlante al retro della TV Flat-Screen (Vedi procedura 1 a pagina 24).
2. Collegiate i cavi dell'altoparlante in dotazione al retro della TV Flat-Screen (Vedi procedura 5 a pagina 26).
3. Collegiate gli altri cavi e il filo di alimentazione alla TV Flat Screen.
4. Appoggiate la TV Flat-Screen sui supporti di montaggio dell'unità da parete.
5. Per maggiori dettagli, consultate le istruzioni per l'uso in dotazione con l'unità da parete.

Attenzione

Fate attenzione ai supporti dell'altoparlante durante l'installazione e il collegamento. Potreste ferirvi.

1. Collegate l'altra estremità del cavo dell'altoparlante all'altoparlante (vedi procedura 4 a pagina 26).

Attenzione

Per questa procedura servono due persone.

1. Fissate l'altoparlante ai supporti nella direzione corretta.

• Assicuratevi di non montare l'altoparlante al contrario.

• Inserite l'altoparlante dal basso in un angolo. • Raddrizzatelo quando tocca il supporto. NOTA: Procedura inversa per rimuovere l'altoparlante. ③ Vite di montaggio per l'altoparlante (M5 x 10 mm) ① Vite di montaggio per l'altoparlante (M5 x 10 mm) ② Se usate l'unità da parete, non utilizzate questi fori. Vite di montaggio per l'altoparlante (M5 x 10 mm)

6. Stringete dal basso usando le viti in dotazione (tre posizioni).

• Stringete le viti nell'ordine ①, ②, ③, come mostrato nella figura (vedi pag. 28).
  Il foro della vite sulla superficie posteriore del supporto dell'altoparlante viene usato se la TV Flat-Screen è installata con il supporto di tavolo. Non è usato se la TV è installata alla parete.

NOTA:

Se dopo il montaggio la posizione dell'altoparlante deve essere regolata orizzontalmente o verticalmente, allentate prima le viti di montaggio dell'altoparlante, riposizionate l'altoparlante, quindi ristringete le viti nella posizione corretta.

7. Legare i cavi (vedi procedura 7 a pag. 27).

MANUTENZIONE DELLA CASSA ESTERNA

• Per togliere sporco e polvere utilizzare un panno per lucidare o un normale panno asciutto.
• Se la cassa esterna è molto sporca, pulirla con un panno morbido bagnato con acqua e detergente, quindi passare di nuovo un panno asciutto. Non utilizzare cera per mobili o detersivi. Potrebbero danneggiare la superficie della cassa esterna.
• Non usare mai diluenti, benzina, insetticidi spray e altri prodotti chimici sulla cassa esterna o nelle vicinanze. Questi prodotti sono corrosivi.
• In caso di uso di panni chimici, leggere attentamente le avvertenze per il loro uso.

DATI TECNICI

Cassa esterna ....Tipo Bass-reflex Altoparlanti utilizzati (sistema a due vie) :

Altoparlante per toni bassi ....A cono, 4,8 cm × 13 cm Altoparlante per toni alti ....A semi-cupola, 2,5 cm Impedenza ....6 Ω

Gamma di frequenze ....55 Hz a 30 000 Hz

Sensibilità (1 m, 1 W) 80 dB

Ingresso tollerabile : Ingresso massimo .... 18 W Ingresso nominale .... 6 W

Frequenza di transizione ....3 kHz

Dimensioni esterne ....1 465 (L) mm × 78 (A) mm × 93 (P) mm Peso :

Solo altoparlante 3,15 kg

Con cavi, supporti e viti 3,7 kg

Parti accessorie Cavi dell'altoparlante ×2 Supporti dell'altoparlante

Sinistro ×1

Destro ×1

Centrale ×1

...... Viti di montaggio per l'altoparlante (M5 × 10 mm) × 9

Istruzioni per l'uso x 1

NOTA:

I dati tecnici e il design sono soggetti a variazioni senza preavviso, a seguito di ulteriori miglioramenti del prodotto.

AVVERTENZA IMPORTANTE – SCRIVETE QUI SOTTO IL NUMERO DI MODELLO E DI SERIE DI QUESTO APPARECCHIO. I NUMERI SI TROVANO SUL RETRO.

MODELLO N. ____ SERIE N. ____

CONSERVATE QUESTI NUMERI PER L'USO FUTURO.

Se si vuole eliminare questo prodotto, non gettarlo insieme ai rifiuti domestici. Esiste un sistema di raccolta differenziata in conformità alle leggi che richiedono appositi trattamenti, recupero e ricicio.

I privati cittadini dei paesi membri dell'UE, di Svizzera e Norvegia, possono restituire senza alcun costo i loro prodotti elettronici usati ad appositi servizi di raccolta o a un rivenditore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In questo modo, si è sicuri che il proprio prodotto eliminato subirà il trattamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativi sull'ambiente e sulla vita dell'uomo.
