GEBRUIKSAANWIJZING PDPS65 PIONEER

Dank u voor de aanschaf van dit Pioneer product. Lees alvorens het luidsprekersysteem in gebruik te nemen eerst deze gebruiksaanwijzing door zodat u volledig op de hoogte bent van de bediening en werking. Bewaar de gebruiksaanwijzing op een veilige plaats voor het geval u later nog het een en ander wilt nalezen.

LET OP

Over de compatibiliteit

Dit product is uitsluitend ontworpen voor gebruik met een Pioneer Flat Screen TV. Voor meer informatie omtrent compatibiliteit met andere producten dient u uw dichtstbijzijnde erkende Pioneer dealer of service-centrum te raadplegen.

Over de installatie en de instellingen

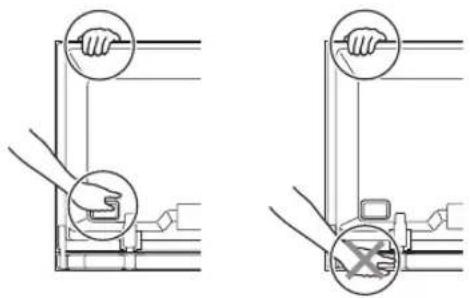

- Als u de Flat Screen TV wilt verplaatsen mag deze niet bij de luidspreker of luidsprekerbeugels vastgepakt worden. Dit kan resulteren in letsel of beschadiging van de beugels. Houd de TV aan de bovenzijde en de hendels vast wanneer u hem verplaatst.

• De luidspreker is breed en kan onstabiel gemonteerd zijn wanneer deze slechts door een persoon wordt bevestigd. Dit kan resulteren in letsel of beschadiging van het product. Voor de montage en installatie zijn minimaal twee personen nodig.
• Voor de montage van de luidspreker mogen alleen de bijgeleverde schroeven worden gebruikt, want anders kan de luidspreker van het hoofdapparaat losraken en vallen.
• Draai de schroeven stevig vast bij de montage van de luidspreker.
• Wees uitermate voorzichtig met de luidsprekers. Het rooster en de behuizing zouden kunnen worden beschadigd wanneer het luidsprekersysteem aan schokken of stoten onderhevig wordt gesteld.
• Wanneer u een computerscherm of monitor met een beeldbuis in de buurt van de luidspreker plaatst, kan dit resulteren in beeldstoringen of kleurvervorming. Als dit het geval is, moet u het scherm op een grotere afstand van de luidspreker zetten.

Over de ingang

• Voorkom beschadiging van het luidsprekersysteem door overbelasting en let derhalve op de volgende punten:
• De luidspreker mag uitsluitend op deze Flat Screen TV aangesloten worden. Dit kan leiden tot brand of andere schade.
• Schakel de aangesloten apparatuur uit en trek het netsnoer uit het stopcontact voordat u begint met het wijzigen van de aansluitingen of de installatie.
• Bij gebruik van een toonregelfunctie voor het versterken van de hoge tonen mag u het volume op de versterker niet te hoog instellen.

CONTROLEREN VAN DE ONDERDELEN

- Luidsprekersnoeren × 2

- Luidsprekerbeugels (Links en Rechts)

- Montageschroeven luidspreker (M5 × 10 mm : Zwart) × 9

- Handleiding

Installatie

• Raadpleeg uw dealer als u problemen ondervindt tijdens de installatie.
• Pioneer aanvaardt geen aansprakelijkheid als gevolg van onjuiste installatie, onjuist gebruik, wijziging of natuurrampen.

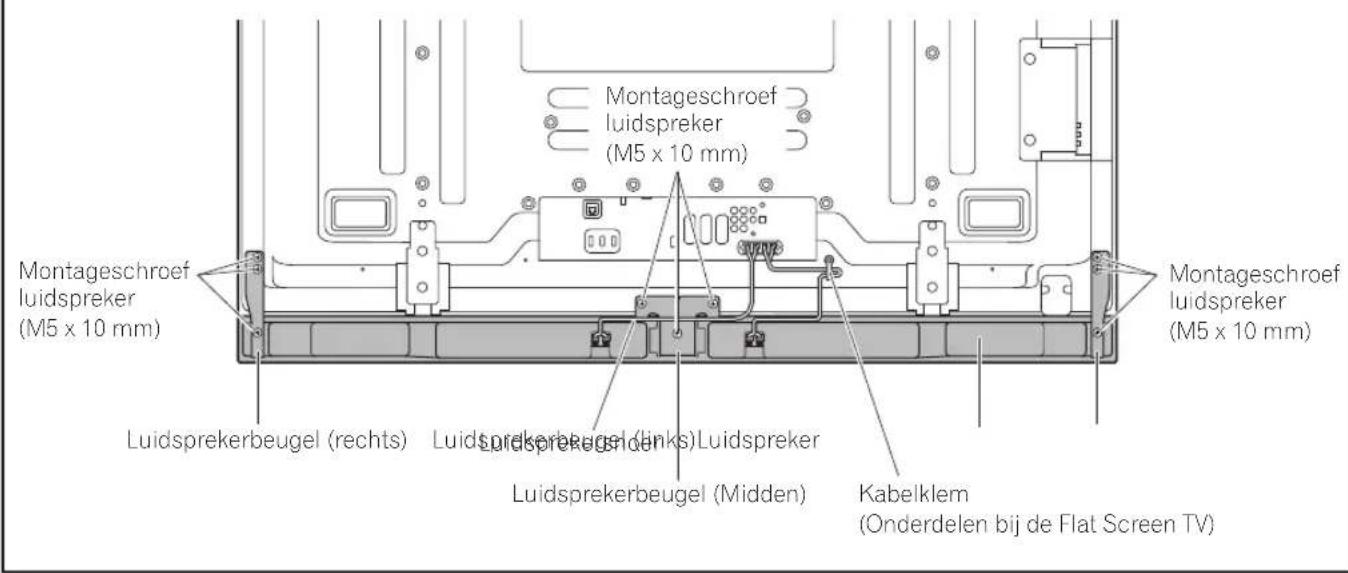

INSTALLATIE OP DE FLAT SCREEN TV

Flat Screen TV met geïnstalleerde luidspreker

Montageschroef luidspreker (M5 x 10 mm) Montageschroef luidspreker (M5 x 10 mm) Luidsprekerbeugel (rechts) Luidsprekerbeugel (links)Luidspreker Luidsprekerbeugel (Midden) Kabelklem (Onderdelen bij de Flat Screen TV)

Indien de tafelbladstaander wordt gebruikt:

N.B.:

Voordat de luidspreker wordt bevestigd, dient de PDK-TS35-serie tafelbladstaander (of andere staander voor de Pioneer Flat Screen TV) aan de Flat Screen TV te worden bevestigd.

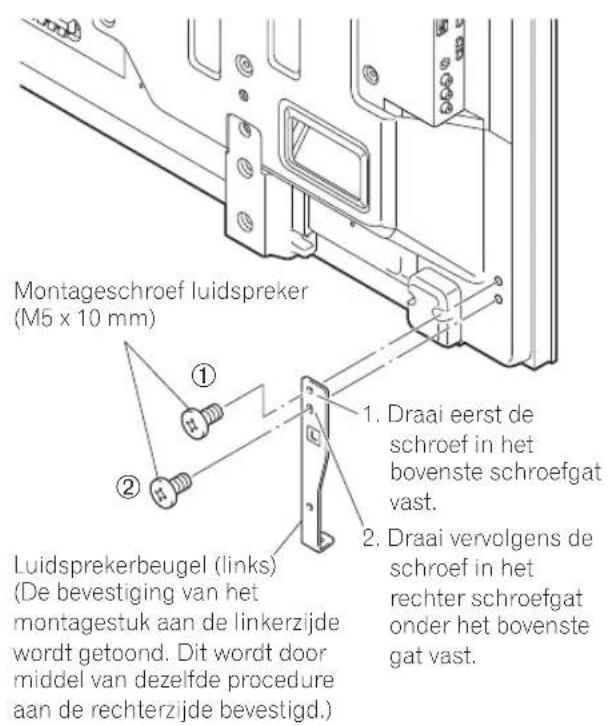

1. Bevestig de luidsprekerbeugels aan de achterzijde van de Flat Screen TV.

- Bevestig de beugels voor de rechter- en linkerzijden d.m.v. van de meegeleverde schroeven links- en rechtsonder aan het achterpaneel van de Flat Screen TV.

Montageschroef luidspreker (M5 x 10 mm) ① ② Luidsprekerbeugel (links) (De bevestiging van het montagestuk aan de linkerzijde wordt getoond. Dit wordt door middel van dezelfde procedure aan de rechterzijde bevestigd.) 1. Draai eerst de schroef in het bovenste schroefgat vast. 2. Draai vervolgens de schroef in het rechter schroefgat onder het bovenste gat vast.

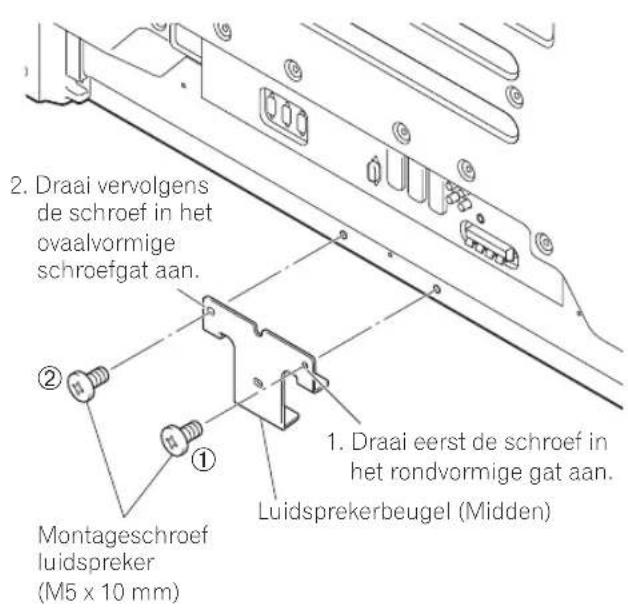

- Bevestig de beugel voor het midden d.m.v. de twee meegeleverde schroeven middenonder aan het achterpaneel van de Flat Screen TV.

2. Draai vervolgens de schroef in het ovaalvormige schroefgat aan. ① ② 1. Draai eerst de schroef in het rondvormige gat aan. Luidsprekerbeugel (Midden) Montageschroef luidspreker (M5 x 10 mm)

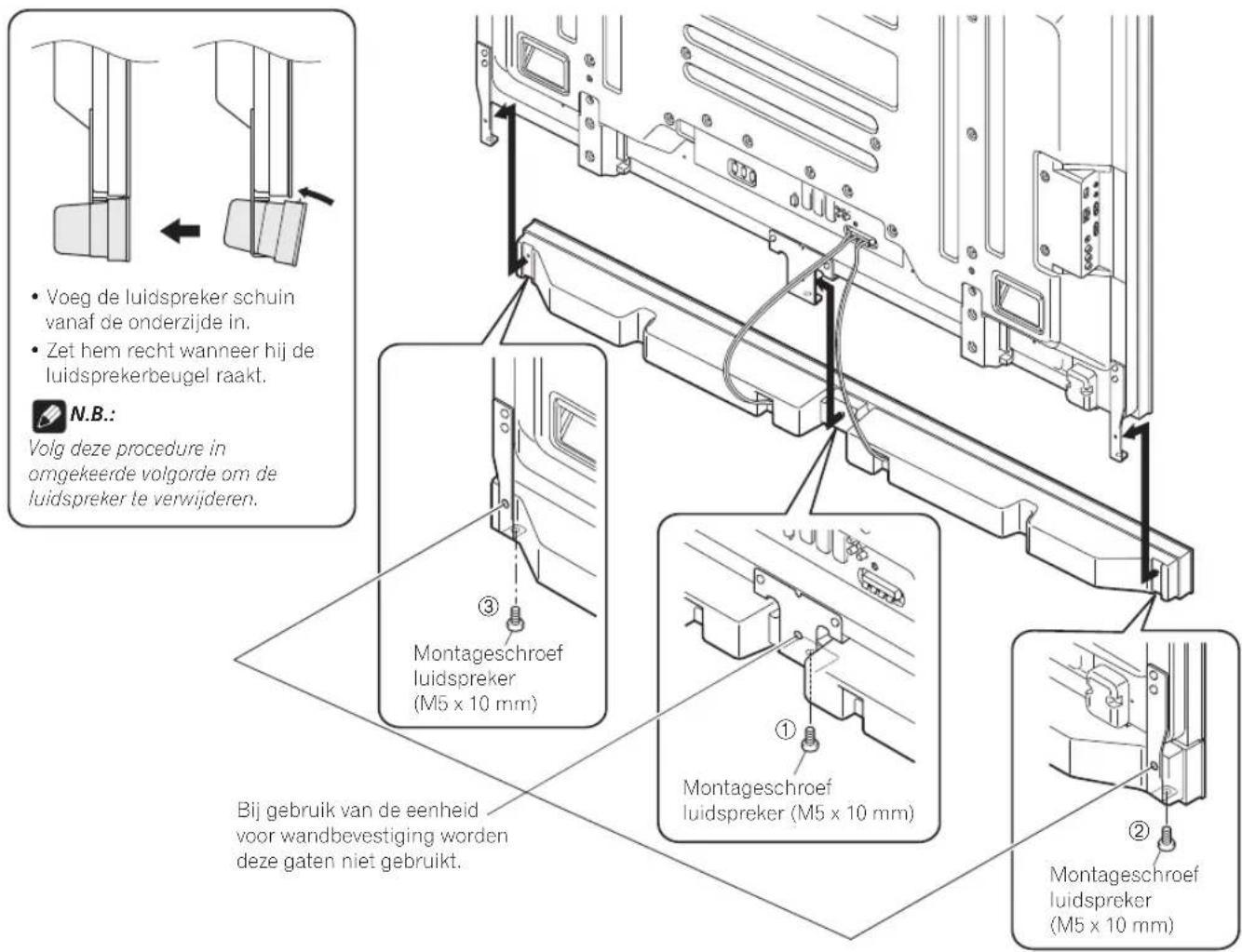

2. Bevestig de luidspreker in de juiste richting aan de beugels.

- Zorg ervoor dat de luidspreker niet ondersteboven wordt bevestigd.

Voeg de luidspreker schuin vanaf de onderzijde in. Zet hem recht wanneer hij de luidsprekerbeugel raakt. N.B.: Volg deze procedure in omgekeerde volgorde om de luidspreker te verwijderen. Beschermend omhuisel Voorzijde van de luidspreker De zijde met de gevoerde strip ligt naar boven gekeerd. Ter illustratie wordt de tafelbladstaander niet hier getoond. Voeg de luidsprekerbeugels in de sponningen aan de achterzijde van

Let op

• Ter voorkoming van schade aan de luidspreker en/of de tafelbladstaander omdat ze elkaar raken, dient de luidspreker aan de beugel te worden bevestigd terwijl de plaats ervan wordt bepaald. Omdat je gemakkelijk tegen de staander aanstoot kun je het beschermend omhulsel gebruiken waarin de luidspreker was ingepakt tussen de luidspreker en de staander.
• Wanneer de luidsprekerbeugels niet in de sponningen aan de achterzijde van de luidspreker passen, pas dan de hoek van de luidsprekerbeugels aan.

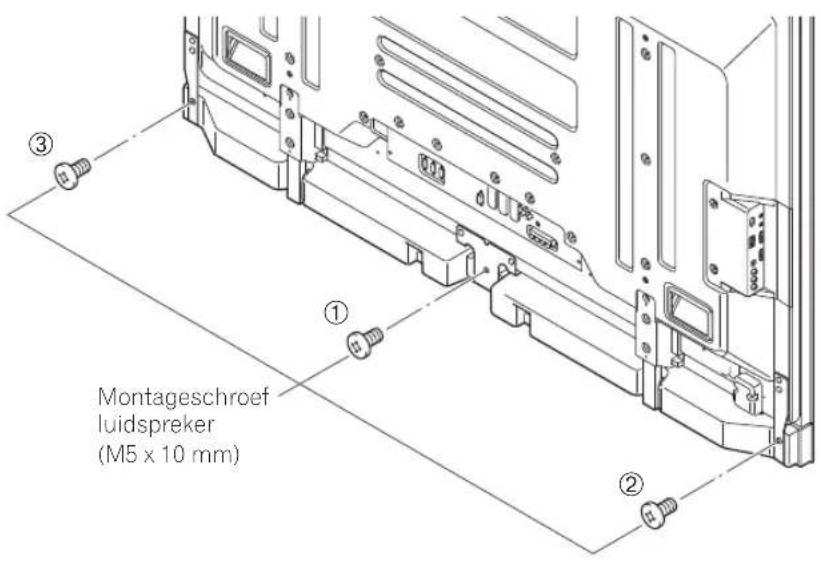

3. De meegeleverde schroeven aandraaien vanaf de achterzijde (op drie plaatsen).

- Draai de drie schroeven in de volgorde ①, ② en ③ aan zoals in de figuur aangegeven.

Montageschroef luidspreker (M5 x 10 mm)

LET OP

Verplaats de Flat Screen TV niet door de beugels vast te houden, omdat hierdoor letsel of schade aan de Flat Screen TV kan ontstaan.

Het schroefgat aan de onderzijde van de luidsprekerbeugel wordt gebruikt wanneer de Flat Screen TV aan de muur wordt bevestigd. Het wordt niet gebruikt wanneer de Flat Screen TV met de staander wordt gemonteerd.

N.B.:

Indien na bevestiging van de luidspreker de positie horizontaal of verticaal dient te worden aangepast, maak dan eerst de montageschroeven van de luidspreker los, zet de luidspreker in de juiste positie en draai de schroeven op de juiste positie aan.

4. Sluit de meegeleverde luidsprekersnoeren aan op de luidspreker.

- Sluit de snoeren op de juiste polariteit van de luidsprekereindklemmen aan, d.w.z. ⊕ snoer (grijs) op de ⊕ eindklemmen (rood) en het ⊖ snoer (zwart) op de ⊖ eindklemmen (zwart).

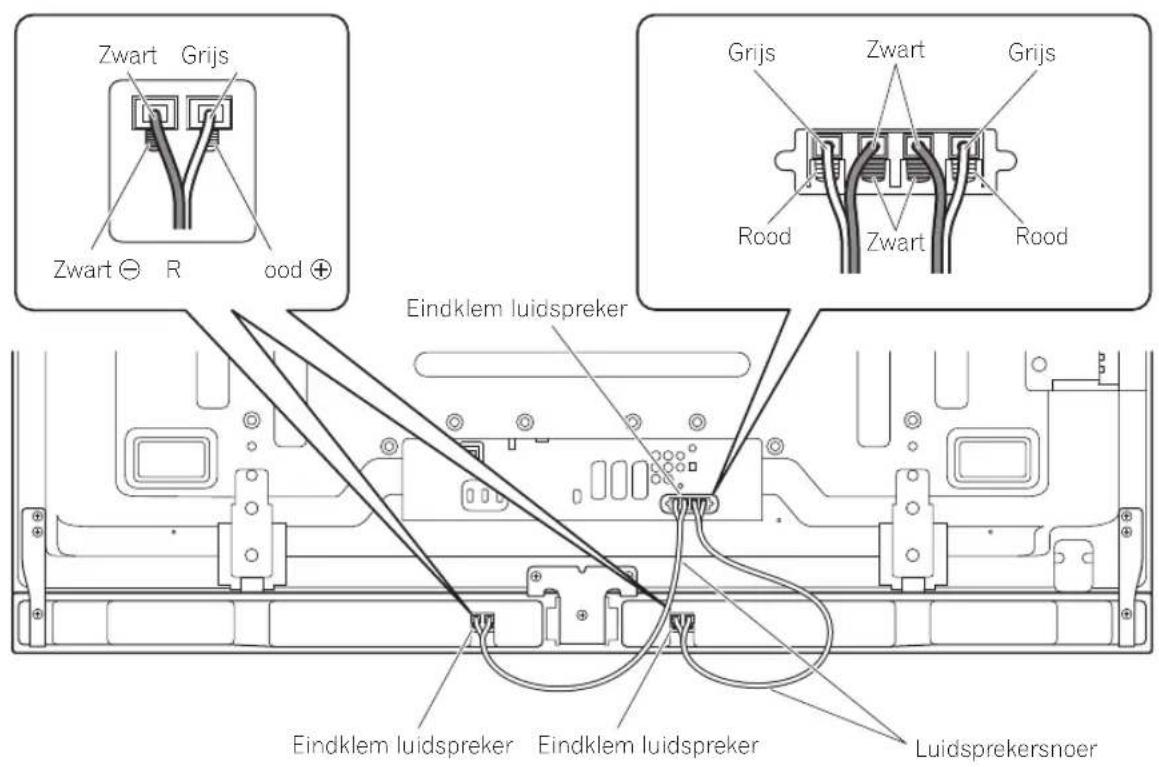

5. Sluit het andere uiteinde van de luidsprekersnoeren aan op de achterzijde van de Flat Screen TV.

- Sluit de snoeren op de juiste polariteit van de eindklemmen van de Flat Screen TV als volgt aan, snoer (grijs) op de eindklemmen (rood) en snoer (zwart) op de eindklemmen (zwart).

Zwart Grijs Zwart ⊖ R ood ⊕ Grijs Zwart Grijs Rood Zwart Rood Eindklem luidspreker Eindklem luidspreker Eindklem luidspreker Luidsprekersnoer

Ter illustratie wordt de tafelbladstaander niet hier getoond.

N.B.:

• Druk op het lipje en breng het uiteinde van het snoer in.
• Wanneer u het lipje loslaat, wordt het luidsprekersnoer vastgezet.

Let op

• Zorg ervoor dat de aangesloten apparatuur is uitgeschakeld en verwijder het netsnoer eerst uit het wandcontact wanneer u de aansluiting of installatie wijzigt.
• Indien u het luidsprekersnoer te ver insteekt zodat de isolatie de eindklem van de luidspreker raakt, wordt er geen geluid geproduceerd. Het snoer dient zodanig te worden ingestoken dat de koperdraad zichtbaar is.
• Controleer of het uiteinde van de luidsprekersnoeren goed is aangesloten op de eindklemmen door enigszins aan het snoer te trekken nadat de aansluitingen zijn gedaan. Door loszittende aansluitingen kan de verbinding worden verbroken of ruis ontstaan.

• Indien er kortsluiting plaatsvindt in de ⊕ en ⊖ snoeren door een blootliggend netsnoer, is het mogelijk de Flat Screen TV teveel belast wordt waardoor de bediening onderbroken wordt of een storing ontstaat.
• Door onjuiste aansluitingen voor wat betreft de polariteit van het luidsprekersnoer op de rechter- of linkerzijde van de eindklemmen van de Flat Screen TV kan onvoldoende stereogeluidseffecten tot gevolg hebben, waardoor een slecht basgeluid of ongebalanceerd geluidsbeeld ontstaat.
  • Voeg de snoeren samen zonder er aan te trekken.

6. Leid de snoeren in de sponningen van de luidspreker.

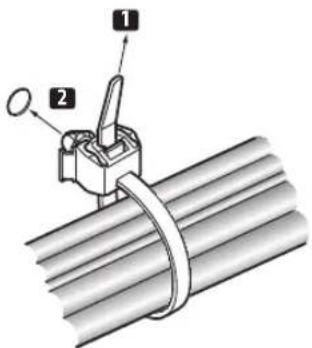

7. Het samenvoegen van de snoeren.

Volg onderstaande stappen om een kabelklem aan te brengen.

1) Steek het klembandje door de houder en voeg het snoer/de snoeren samen in de kabelklem.
2) Houd de hendeltjes ingedrukt en leid het haakje door het juiste gat aan de achterzijde van de Flat Screen TV.
3) Trek aan het klembandje om het vast te zetten.

4) Zorg ervoor dat de kabelklem stevig in het paneel vastzit.

N.B.:

Zorg dat er geen beknelling of drukpunten ontstaan wanneer de snoeren worden geleid of samengevoegd.

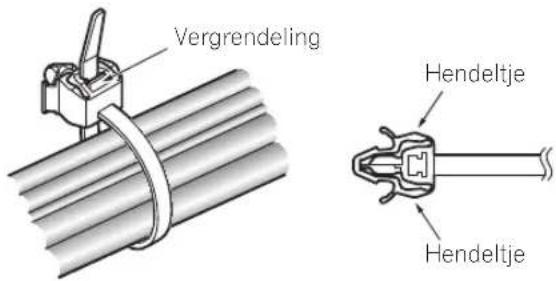

Houd de vergrendeling ingedrukt zodat deze openspringt om het klembandje te verwijderen.

Druk de hendeltjes in and trek het bandje uit de opening om het te verwijderen.

Vergrendeling Hendeltje Hendeltje

Hoe langer een klem op zijn plaats blijft zitten, hoe groter de kans op slijtage. Een oudere klem raakt sneller beschadigd wanneer deze wordt verwijderd zodat hij niet opnieuw gebruikt kan worden.

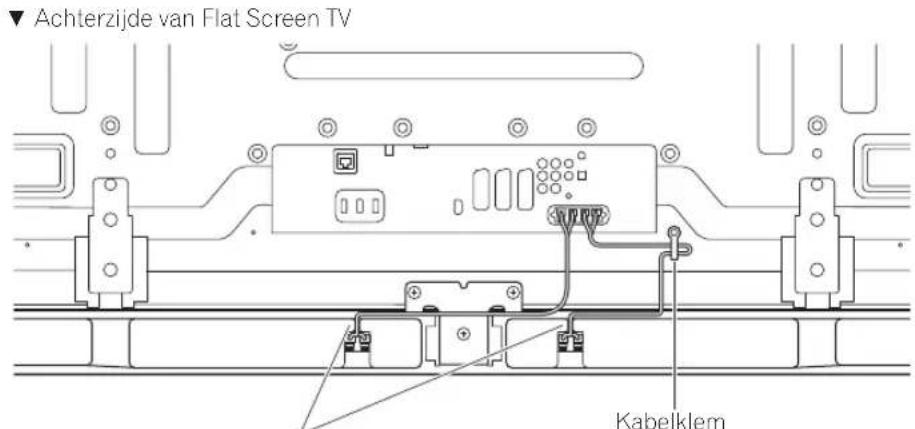

Achterzijde van Flat Screen TV Kabelklem

Leid de snoeren in de sponningen van de luidspreker.

Indien de eenheid voor wandbevestiging wordt gebruikt:

N.B.:

Leg eerst de Flat Screen TV op een zachte doek of iets dergelijks en bevestig daarna de luidsprekerbeugels.

1. Bevestig de luidsprekerbeugels aan de achterzijde van de Flat Screen TV (Zie procedure 1 op bladzijde 31).
2. Sluit de meegeleverde luidsprekersnoeren aan op de achterzijde van de Flat Screen TV (Zie procedure 5 op bladzijde 33).

- Sluit de overige snoeren en het netsnoer aan op de Flat Screen TV.

1. Plaats de Flat Screen TV op de montage-onderdelen van de eenheid voor wandbevestiging.

- Zie voor meer informatie de bij de eenheid voor wandbevestiging meegeleverde bedieningshandleiding.

Let op

Ga voorzichtig om met de luidsprekerbeugels bij de installatie of aansluiting. Dit kan resulteren in letsel.

4. Sluit het andere uiteinde van de luidsprekersnoeren aan op de luidspreker (zie procedure 4 op bladzijde 33).

Let op

Zorg ervoor dat deze procedure door twee personen wordt uitgevoerd.

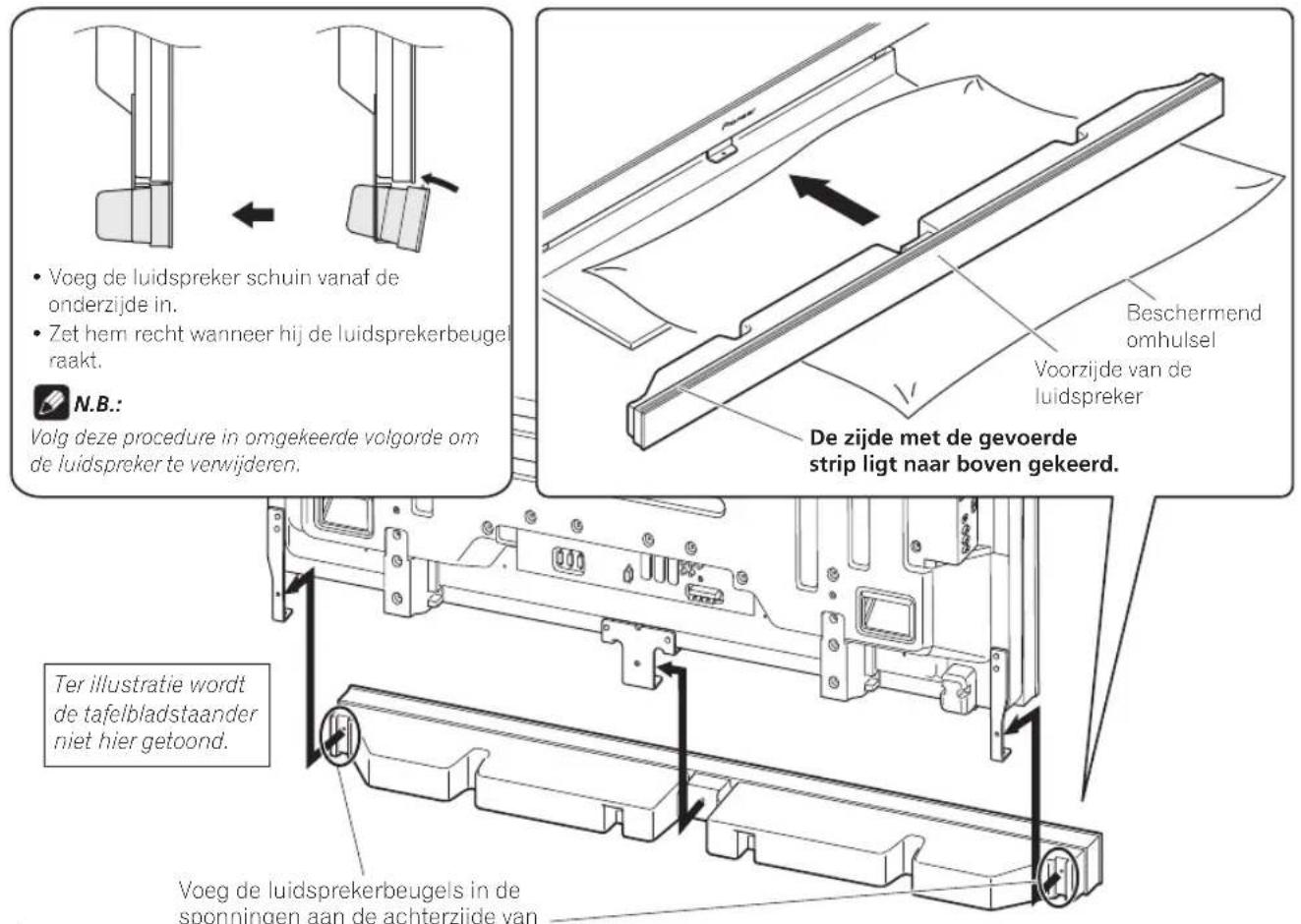

5. Bevestig de luidspreker in de juiste richting aan de beugels.

- Zorg ervoor dat de luidspreker niet ondersteboven wordt bevestigd.

• Voeg de luidspreker schuin vanaf de onderzijde in. • Zet hem recht wanneer hij de luidsprekerbeugel raakt. N.B.: Volg deze procedure in omgekeerde volgorde om de luidspreker te verwijderen. ③ Montageschroef luidspreker (M5 x 10 mm) ① Montageschroef luidspreker (M5 x 10 mm) ② Bij gebruik van de eenheid voor wandbevestiging worden deze gaten niet gebruikt.

6. Draai de meegeleverde schroeven (op drie plaatsen) van onderop aan.

- Draai de drie schroeven in volgorde ①, ② en ③ aan zoals op de figuur aangegeven (zie blz. 35).

Het schroefgat aan de achterzijde van de luidsprekerbeugel wordt gebruikt wanneer de Flat Screen TV met een tafelbladstaander wordt geïnstalleerd. Het schroefgat wordt niet gebruikt wanneer de Flat Screen TV aan de muur wordt bevestigd.

N.B.:

Indien na bevestiging van de luidspreker de positie horizontaal of verticaal dient te worden aangepast, maak dan eerst de montageschroeven van de luidspreker los, zet de luidspreker in de juiste positie en draai de schroeven aan op de juiste positie.

7. Samenvoegen van de snoeren (zie procedure 7 op bladzijde 34).

ONDERHOUD VAN DE BEHUIZING

• Veeg stof en vuil met een poetsdoek of droge, schone doek van de behuizing.
• Bevochtig een zachte doek in een oplossing van water en een neutraal reinigingsmiddel en wring de doek goed uit voor het verwijderen van hardnekkige vlekken. Veeg na met een droge doek. Gebruik geen meubelwas of andere reinigingsmiddelen daar deze de behuizing aan kunnen tasten.
• Gebruik beslist geen thinner, benzine, insectensprays en andere chemische middelen op of in de buurt van de behuizing daar dit soort middelen de behuizing aantast.
• Bij gebruik van een chemische doek moet u alvorens gebruik de aanwijzingen goed lezen en controleren of deze doek voor dit systeem geschikt is.

TECHNISCHE GEGEVENS

Behuizing .... Type basreflex

Luidsprekers (tweewegsystem):

Woofer (voor lage tonen) 4,8 cm × 13 cm hoornvormig type

Tweeter (voor hoge tonen) .....2,5 cm halfbolvormig type Impedantie ....6 Ω

Frequentiebereik 55 Hz t/m 30 000 Hz

Gevoeligheid (1 m, 1 W) 80 dB

Toelaatbare invoer:

Maximaal ingangsvermogen 18 W

Nominaal ingangsvermogen 6 W

Crossover-frequentie 3 kHz

Externe afmetingen

1 465 (B) mm × 78 (H) mm × 93 (D) mm

Gewicht:

Alleen luidspreker 3,15 kg

Met snoeren, beugels en schroeven 3,7 kg

Bijgeleverde onderdelen

Luidsprekersnoeren × 2

Luidsprekerbeugels

Links ×1

Rechts × 1

Midden ×1

Montageschroeven luidspreker (M5 × 10 mm) × 9

Handleiding × 1

OPMERKING:

Technische gegevens en ontwerp zijn ter productverbetering zonder voorafgaande kennisgeving wijzigbaar.

BELANGRIJK BERICHT

- Neem het hieronder vermelde model- en serienummer van deze apparatuur over. Deze nummers treft u aan op de achterzijde.

Modelnr. ____

Serienr. ____

Bewaar deze nummers voor later gebruik.

Deponeer dit product niet bij het gewone huishoudelijk afval wanneer u het wilt verwijderen. Er bestaat een speciaal wettelijk voorgeschreven verzamelsysteem voor de juiste behandeling, het opnieuw bruikbaar maken en de recycling van gebruikte elektronische producten.

In de lidstaten van de EU, Zwitserland en Noorwegen kunnen particulieren hun gebruikte elektronische producten gratis bij de daarvoor bestemde verzamelplaatsen of een verkooppunt (indien u aldaar een gelijkwaardig nieuw product koopt) inleveren.

Indien u zich in een ander dan bovengenoemd land bevindt kunt u contact opnemen met de plaatselijke overheid voor informatie over de juiste verwijdering van het product.

Zodoende zorgt u ervoor dat het verwijderde product op de juiste wijze wordt behandeld, opnieuw bruikbaar wordt gemaakt, t gerecycleerd en het niet schadelijk is voor de gezondheid en het milieu.

K058_A_Du

Uitgegeven door Pioneer Corporation.

Alle rechten voorbehouden
