MANUAL DE USUARIO PDPS65 PIONEER

MANUAL DE INSTRUCCIONES

操作手册

Muchas gracias por comprar este producto Pioneer. Lea atentamente estas instrucciones de funcionamiento antes de usar su sistema de altavoces, de modo que sepa cómo obtener el máximo rendimiento. Después de haber finalizado la lectura del manual de instrucciones, guárdelo en un lugar seguro para futuras consultas.

PRECAUCIÓN

Acerca de la compatibilidad

Este producto ha sido diseñado exclusivamente para ser utilizado con el televisor de pantalla plana de Pioneer. Para más información sobre la compatibilidad, consulte su distribuidor Pioneer autorizado o un centro de servicio.

Acerca de la instalación y el ajuste

- No desplace el televisor de pantalla plana sujetándolo por el altavoz o los soportes para el altavoz, ya que usted podría lastimarse o los soportes podrían resultar dañados. Cuando desplace el televisor, sujételo por la parte superior y por las asas.

• El altavoz es ancho, y puede quedar inestable cuando lo instala una sola persona, de modo que usted podría lastimarse o el aparato podría resultar dañado. Por lo tanto, el montaje y la instalación deberán realizarse entre dos personas como mínimo.
• Cuando instale el altavoz, no emplee tornillos que no sean los suministrados, dado que el altavoz podría separarse de la unidad principal y caerse.
• Cuando instale el altavoz, apriete bien los tornillos.
• Manipule los altavoces con mucho cuidado, ya que la red de rejilla y la caja del altavoz pueden dañarse o romperse si se encuentran sujetos a fuertes impactos externos.
• Si pone una pantalla TRC o un monitor TRC cerca del altavoz, pueden producirse interferencias o distorsión del color. En tal caso, aleje el monitor del altavoz.

Acerca de la entrada

• Para evitar daños al sistema de altavoces como consecuencia de una sobrecarga de entrada, tenga en cuenta las precauciones siguientes:
• Este altavoz deberá conectarse única y exclusivamente al televisor de pantalla plana especificado. De lo contrario, podrían producirse daños o un incendio.
• Asegúrese de desconectar los dispositivos conectados y de desenchufar el cable de alimentación de la toma de corriente antes de cambiar las conexiones o de efectuar la instalación.
• Cuando emplee una función de control de tono para acentuar mucho los sonidos agudos, no suba excesivamente el volumen del amplificador.

COMPROBACIÓN DE LOS ACCESORIOS

- Cables de altavoz × 2

- Soportes para el altavoz (izquierda y derecha)

- Soporte para el altavoz (centro)

- Pernos de fijación del altavoz (M5 x 10 mm: negros) × 9

- Manual de instrucciones

Instalación

• Si experimentara alguna dificultad con la instalación, consulte a su distribuidor.
• Pioneer no se responsabiliza de ningún daño que pudiera derivarse de una instalación incorrecta, un uso inadecuado, la realización de modificaciones o catástrofes naturales.

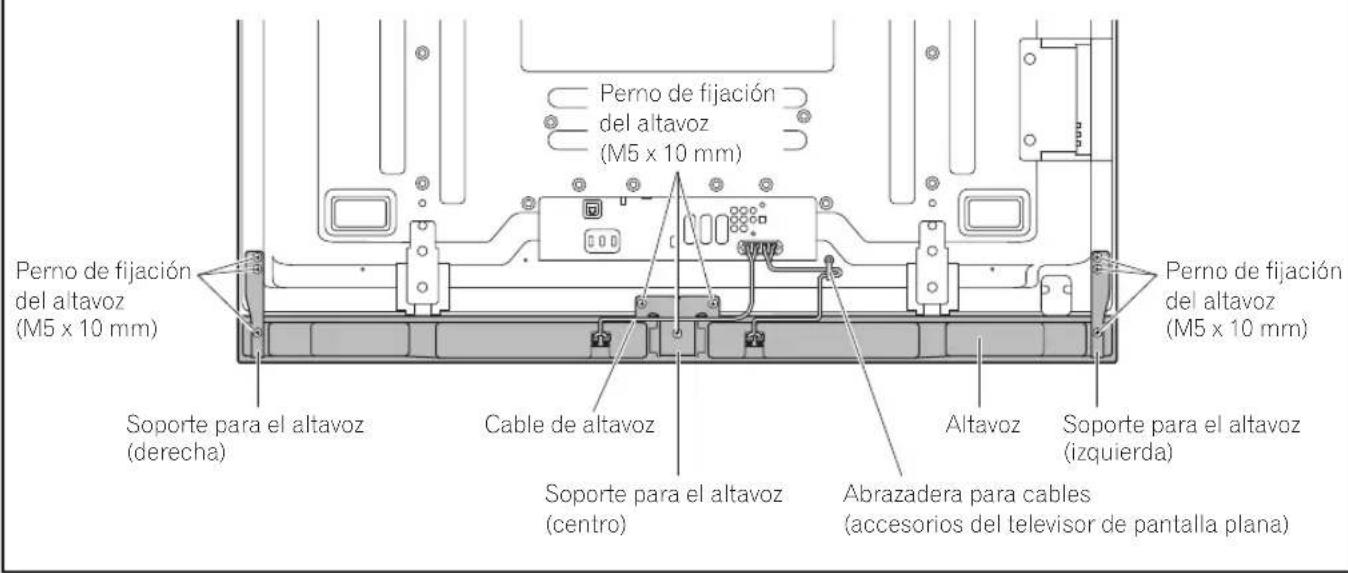

INSTALACIÓN EN EL TELEVISOR DE PANTALLA PLANA

Televisor de pantalla plana con el altavoz instalado

Perno de fijación del altavoz (M5 x 10 mm) Perno de fijación del altavoz (M5 x 10 mm) Soporte para el altavoz (derecha) Cable de altavoz Soporte para el altavoz (centro) Altavoz Soporte para el altavoz (izquierda) Abrazadera para cables (accesorios del televisor de pantalla plana)

Si se utiliza el soporte de mesa:

NOTA:

Antes de instalar el altavoz, acople al televisor de pantalla plana el soporte de mesa de la serie PDK-TS35 (u otro soporte para televisores de pantalla plana de Pioneer).

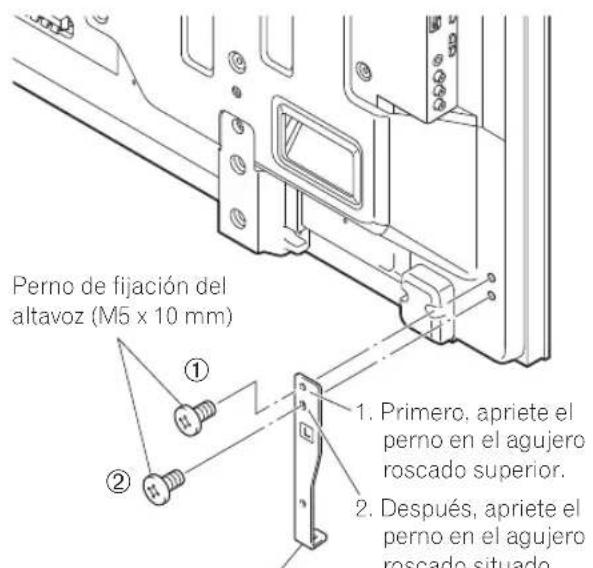

1. Coloque los soportes del altavoz en la parte posterior del televisor de pantalla plana.

- Utilice los pernos suministrados para fijar los soportes para los lados derecho e izquierdo en la parte inferior derecha e izquierda del panel posterior del televisor de pantalla plana.

Perno de fijación del altavoz (M5 x 10 mm) ① ② 1. Primero, apriete el perno en el agujero roscado superior. 2. Después, apriete el perno en el agujero roscado situado.

Soporte para el altavoz (izquierda) (Se indica cómo fijar el accesorio de montaje del lado izquierdo; para fijar el del lado derecho, siga el mismo procedimiento.)

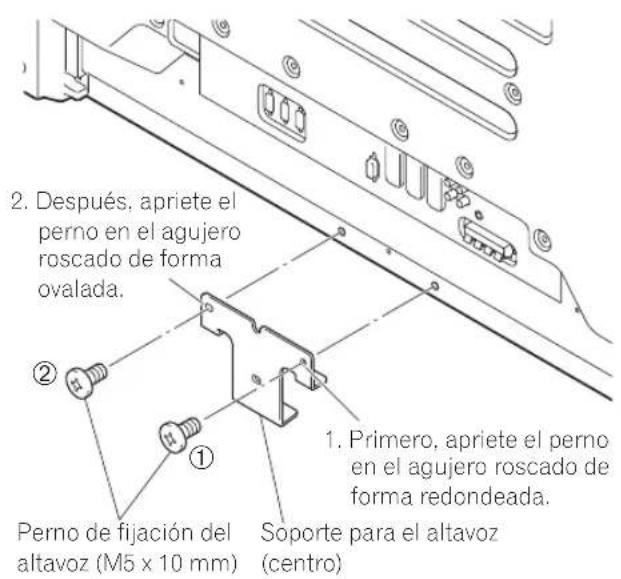

- Utilice los dos pernos suministrados para fijar el soporte para la parte central en la parte central inferior del panel posterior del televisor de pantalla plana.

2. Después, apriete el perno en el agujero roscado de forma ovalada. ① Perno de fijación del altavoz (M5 x 10 mm) Soporte para el altavoz (centro) 1. Primero, apriete el perno en el agujero roscado de forma redondeada.

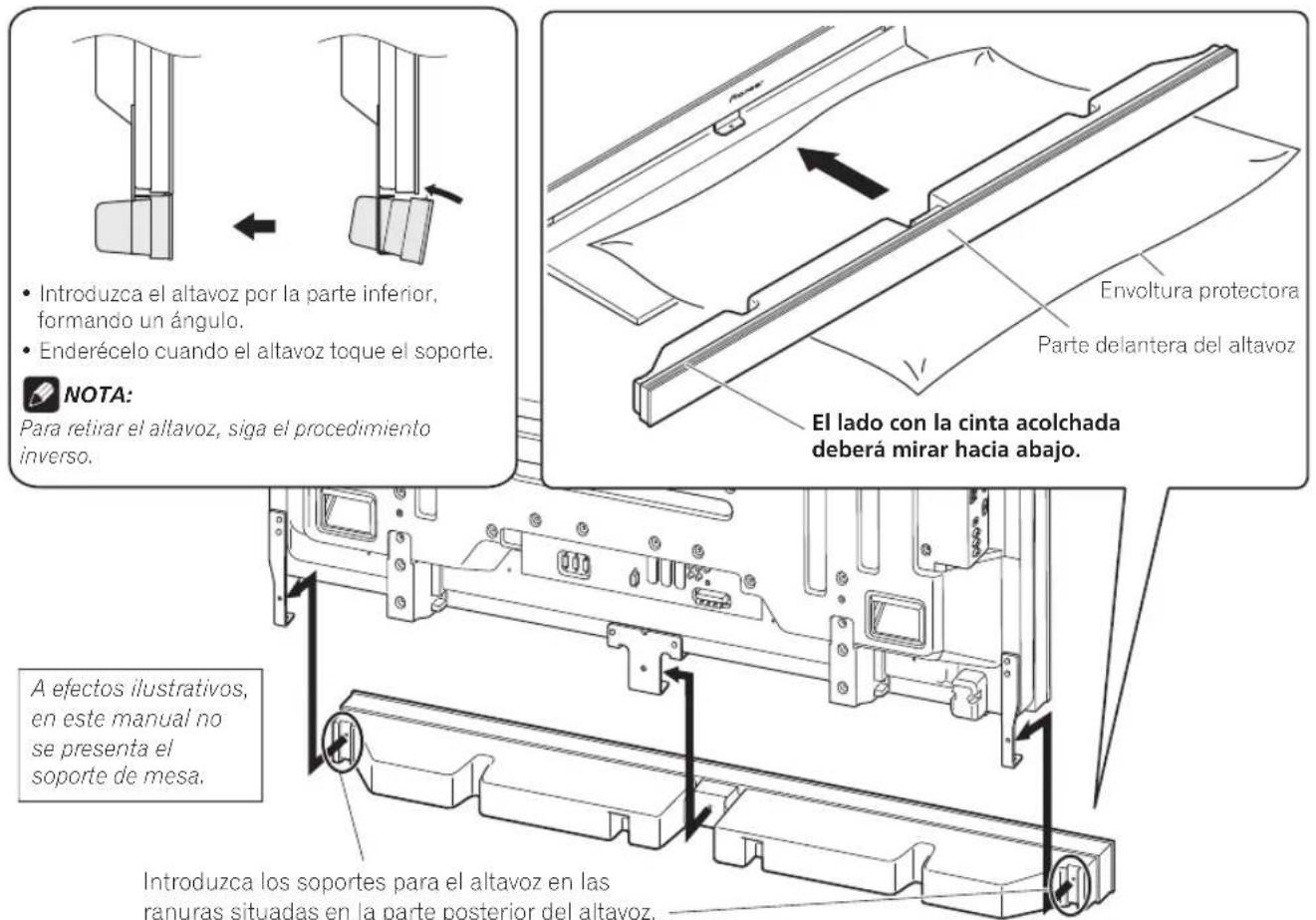

2. Coloque el altavoz en los soportes, asegurándose de que lo hace en la dirección correcta.

- Asegúrese de que no coloca el altavoz al revés.

Introduzca el altavoz por la parte inferior, formando un ángulo. Enderécelo cuando el altavoz toque el soporte. NOTA: Para retirar el altavoz, siga el procedimiento inverso. Envoltura protectora Parte delantera del altavoz El lado con la cinta acolchada deberá mirar hacia abajo. A efectos ilustrativos, en este manual no se presenta el soporte de mesa. Introduzca los soportes para el altavoz en las ranuras situadas en la parte posterior del altavoz.

Precaución

• Para evitar que el altavoz y/o el soporte de mesa puedan dañarse al rozar entre sí, coloque el altavoz en el soporte prestando atención a la situación correcta. Puesto que el soporte podría rayarse fácilmente, coloque el envoltorio protector que cubría el altavoz entre el soporte de mesa y el altavoz.
• Si los soportes no coinciden con las ranuras de la parte posterior del altavoz, ajuste el ángulo de los soportes.

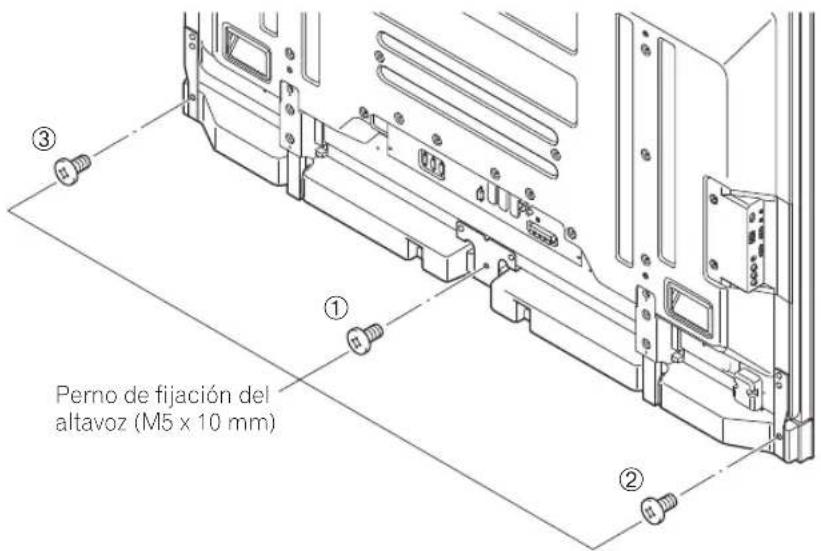

3. Apriete desde atrás los pernos suministrados (tres posiciones).

- Apriete los tres pernos en el orden indicado en el diagrama: ①, ②, ③.

Perno de fijación del altavoz (M5 x 10 mm)

PRECAUCIÓN

No desplace el televisor de pantalla plana sujetándolo por los soportes, ya que usted podría lastimarse o el televisor de pantalla plana podría resultar dañado.

El agujero roscado situado en la superficie inferior del soporte para el altavoz se utiliza cuando el televisor de pantalla plana se instala en la pared. Cuando la instalación se realiza en el soporte, este agujero no se utiliza.

NOTA:

Si tras haber colocado el altavoz fuera preciso ajustar su posición, horizontal o verticalmente, primero afloje los pernos de fijación del altavoz, reposiciónelos y, una vez que estén en la posición correcta, vuélvalos a apretar.

4. Conecte al altavoz los cables de altavoz suministrados.

- Conecte los cables correctamente con respecto a la polaridad de los terminales de altavoz; es decir, el cable (gris) al terminal (rojo) y el cable (negro) al terminal (negro).

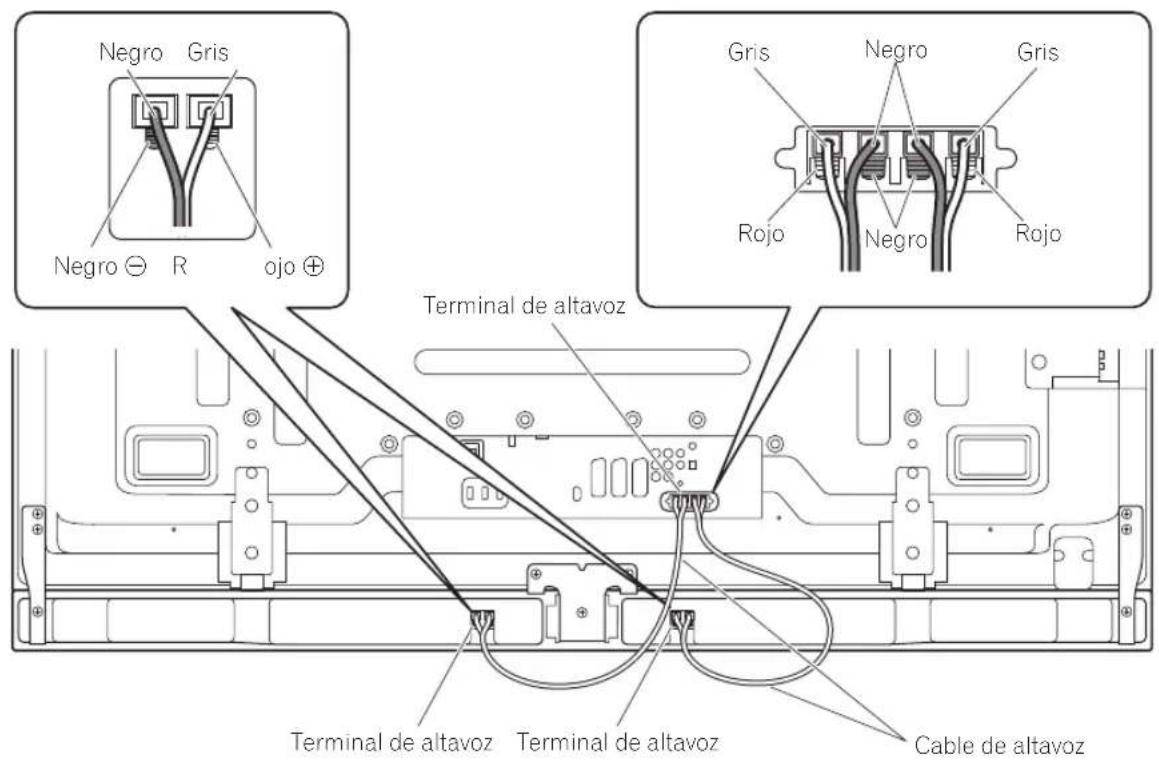

5. Conecte el otro extremo de los cables de altavoz a la parte posterior del televisor de pantalla plana.

- Conecte los cables correctamente con respecto a la polaridad de los terminales de altavoz del televisor de pantalla plana; es decir, el cable ⊕ (gris) al terminal ⊕ (rojo) y el cable ⊖ (negro) al terminal ⊖ (negro).

Negro Gris Negro ⊖ R ojo ⊕ Terminal de altavoz Gris Negro Gris Rojo Negro Rojo Terminal de altavoz Terminal de altavoz Cable de altavoz

A efectos ilustrativos, en este manual no se presenta el soporte de mesa.

NOTA:

• Presione la palanca e introduzca el extremo del cable.
• Cuando suelte la palanca, el cable de altavoz quedará sujeto.

Precaución

• Cuando cambie la conexión o lleve a cabo la instalación, asegúrese de que apaga los aparatos conectados y de que desenchufa el cable de alimentación de la toma de pared.
• Si introduce el cable de altavoz de modo que el aislamiento esté tocando el terminal de altavoz, es posible que no obtenga ningún sonido. No lo introduzca demasiado, de forma que el hilo de cobre quede visible.
• Para comprobar que los extremos de los cables de altavoz están bien conectados a los terminales, una vez que haya realizado la conexión tire suavemente de cada uno de los cables. Si las conexiones han quedado algo flojas, es posible que se ocasionen pérdidas de sonido o ruido.

• Si se produce un cortocircuito en los cables ⊕ y ⊖ causado por un cable desnudo, es posible que el televisor de pantalla plana reciba una carga excesiva, lo que se traduciría en un funcionamiento interrumpido o incorrecto.
• Si las conexiones del cable de altavoz a los terminales derecho o izquierdo del televisor de pantalla plana no se han realizado correctamente con respecto a la polaridad, podrían producirse efectos de sonido estéreo defectuosos, lo que a su vez daría lugar a unos sonidos graves deficientes o a una imagen sonora inestable.
• Enrolle el cable sobre sí mismo sin tirar de él.

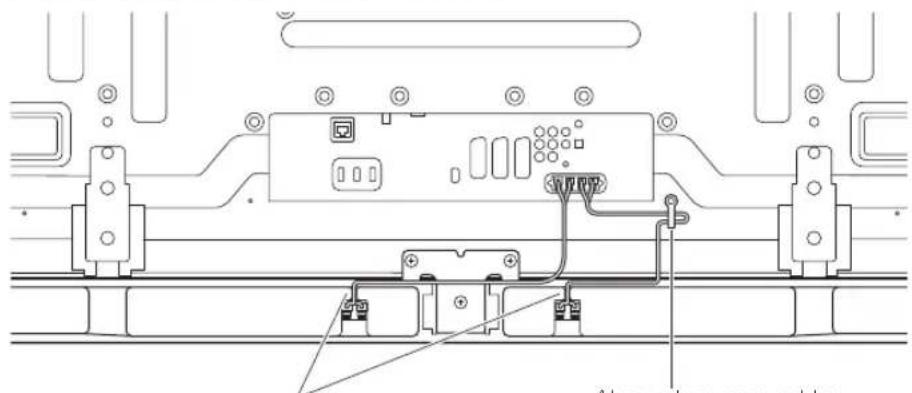

6. Encaje los cables en la ranura del altavoz.

7. Cómo reunir y enrollar los cables sobre sí mismos.

Para colocar una abrazadera para cables, siga los pasos que se indican a continuación.

1) Deslice un extremo de la abrazadera por el soporte de la misma y reúna los cables de modo que éstos queden sujetos por la abrazadera.
2) Presione las palancas de la abrazadera y, sin soltarlas, introduzca el gancho en el orificio que encontrará en la parte posterior del televisor de pantalla plana.
3) Tire del extremo de la abrazadera para cerrarla.

4) Confirme que la abrazadera para cables queda firmemente sujeta en el panel.

NOTA:

Al distribuir o reunir los cables, evite pellízcarlos o crear puntos de presión.

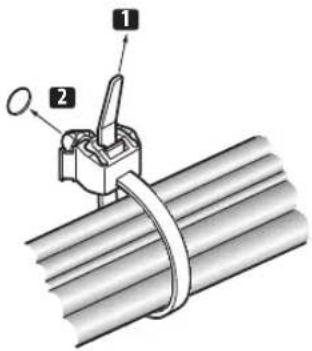

Para extraer la banda de la abrazadera para cables, tire de la lengüeta de liberación.

Para extraer la abrazadera para cables, mantenga presionadas las palancas y extráigala del orificio.

Lengüeta

Palanca Palanca

NOTA:

Cuanto más tiempo haga que se haya instalado una abrazadera, más probabilidades habrá de que la misma se deteriore. Una abrazadera antigua se dañará con mayor facilidad al extraerla y es posible que no se pueda utilizar de nuevo.

▼ Parte posterior del televisor de pantalla plana

Encaje los cables en la ranura del altavoz.
Abrazadera para cables

Si el televisor se instala en la unidad para colgar de la pared:

NOTA:

Primero disponga de forma horizontal el televisor de pantalla plana sobre una sábana suave, etc. Después, proceda a colocar los soportes para el altavoz.

1. Coloque los soportes para el altavoz en la parte posterior del televisor de pantalla plana (consulte el procedimiento 1 en la página 38).
2. Conecte los cables de altavoz suministrados a la parte posterior del televisor de pantalla plana (consulte el procedimiento 5 en la página 40).
3. Conecte los otros cables y el cable de alimentación al televisor de pantalla plana.
4. Coloque el televisor de pantalla plana en los accesorios de montaje de la unidad para colgar de la pared.
5. Para detalles al respecto, consulte el manual de instrucciones facilitado con la unidad para colgar de la pared.

Precaución

Al realizar la instalación o conexión de los cables, tenga cuidado con los soportes para el altavoz, puesto que podría lesionarse.

1. Conecte al altavoz el otro extremo de los cables de altavoz (consulte el procedimiento 4 en la página 40).

Precaución

Este procedimiento deberán llevarlo a cabo dos personas.

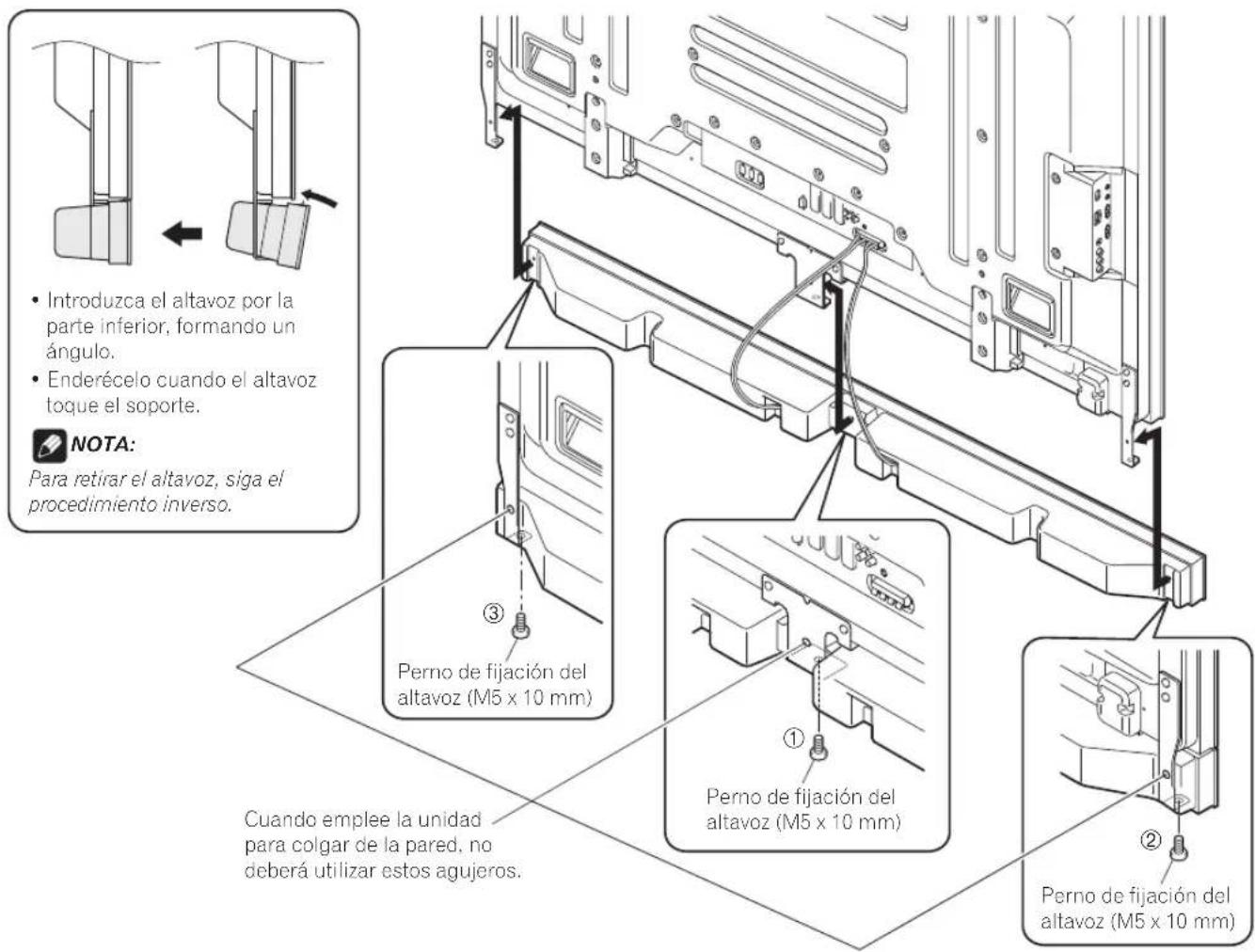

1. Asegúrese de que al instalar el altavoz en los soportes lo hace en la dirección correcta.

- Asegúrese de que no monta el altavoz al revés.

Introduzca el altavoz por la parte inferior, formando un ángulo. Enderécelo cuando el altavoz toque el soporte. NOTA: Para retirar el altavoz, siga el procedimiento inverso. Perno de fijación del altavoz (M5 x 10 mm) Perno de fijación del altavoz (M5 x 10 mm) Cuando emplee la unidad para colgar de la pared, no deberá utilizar estos agujeros. Perno de fijación del altavoz (M5 x 10 mm)

6. Apriete desde abajo los pernos suministrados (tres posiciones).

• Apriete los tres pernos en el orden indicado en el diagrama: ①, ②, ③ (consulte la página 42).
  El agujero roscado situado en la parte posterior del soporte para el altavoz se utiliza cuando el televisor de pantalla plana se instala en el soporte de mesa. No se utiliza cuando se instala en la pared.

NOTA:

Si tras haber colocado el altavoz fuera preciso ajustar su posición, horizontal o verticalmente, primero afloje los pernos de fijación del altavoz, reposiciónelos y, una vez que estén en la posición correcta, vuélvalos a apretar.

7. Cómo reunir y enrollar los cables sobre sí mismos (consulte el procedimiento 7 en la página 41).

MANTENIMIENTO DE LA CAJA DEL ALTAVOZ

• Para quitar la suciedad y el polvo utilice un paño abrillantador o un paño seco.
• Si la caja del altavoz está muy sucia, límpiela con un paño humedecido con algún producto limpiador diluido con agua. Después, seque la superficie con un paño seco. No utilice ceras ni productos limpiadores para muebles, ya que dañarían la superficie de la caja del altavoz.
• Nunca utilice diluyentes, bencinas, rociadores de insecticidas ni otros productos químicos sobre la caja del altavoz o cerca de ella, ya que podrían correr la superficie.
• Si utiliza un paño químico, lea cuidadosamente las instrucciones que acompañen al mismo.

ESPECIFICACIONES

Caja del altavoz ....Tipo reflejo de bajos Altavoces usados (sistema de dos vías):

Woofer (para los sonidos graves) ...... Tipo cónico 4,8 cm × 13 cm

Tweeter (para los sonidos agudos) Tipo semicúpula de 2,5 cm

Impedancia 6 Ω

Gama de frecuencias ....55 Hz a 30 000 Hz

Sensibilidad (1 m, 1 W) 80 dB

Entrada permisible: Entrada máxima 18 W

Entrada nominal 6 W

Frecuencia de cruce 3 kHz

Dimensiones exteriores .....1 465 (An) mm × 78 (Al) mm × 93 (Pr) mm

Peso: Sólo el altavoz ....3,15 kg

Con cables, soportes y pernos 3,7 kg

Accesorios Cable de altavoz × 2 Soportes para el altavoz

Izquierda × 1

Derecha × 1

Centro × 1

Pernos de fijación del altavoz (M5 × 10 mm) × 9

Manual de instrucciones × 1

NOTA:

Las especificaciones y el diseño están sujetos a posibles cambios sin previo aviso a efectos de mejorar el producto.

AVISO IMPORTANTE - ANOTE MÁS ABAJO EL NÚMERO DE MODELO Y EL NÚMERO DE SERIE DE ESTE EQUIPO. LOS ENCONTRARÁ DETALLADOS EN LA PARTE POSTERIOR DEL MISMO.

N.° DE MODELO

N.° DE SERIE ____

GUARDE ESTOS NÚMEROS PARA FUTURAS REFERENCIAS.

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.
