Type de produit	Enceinte acoustique bass-reflex, 2 voies
Poids (enceinte seule)	3,15 kg
Poids avec accessoires	3,7 kg
Alimentation	Passive (connexion au téléviseur Pioneer)
Puissance admissible maximale	18 W
Puissance nominale	6 W
Impédance	6 Ω
Réponse en fréquence	55 Hz – 30 000 Hz
Sensibilité (1 m, 1 W)	80 dB
Fréquence de recouvrement	3 kHz
Haut-parleur de graves	Cône de 4,8 cm × 13 cm
Haut-parleur d'aigus	Semi-dôme de 2,5 cm
Entretien et nettoyage	Chiffon doux sec ou légèrement humide. Ne pas utiliser de produits chimiques.
Sécurité	Installation à deux personnes, utiliser uniquement les vis fournies, ne pas déplacer le téléviseur par les enceintes.
Pièces détachées et réparabilité	Contacter un centre de service Pioneer agréé.
Informations générales	Conçu exclusivement pour téléviseur à écran plat Pioneer. Supports et câbles fournis.

FOIRE AUX QUESTIONS - PDPS65 PIONEER

Comment installer l'enceinte PDPS65 sur mon téléviseur Pioneer ?

Fixez d'abord les supports (gauche, droite, centre) à l'arrière du téléviseur avec les vis fournies. Glissez ensuite l'enceinte dans les supports dans le bon sens, puis immobilisez-la avec les trois vis à l'arrière. Enfin, branchez les câbles d'enceinte en respectant la polarité (⊕ gris sur rouge, ⊖ noir sur noir).

Quels câbles sont fournis avec l'enceinte PDPS65 ?

Le kit comprend deux câbles d'enceinte (gris et noir) pour les connexions gauche et droite.

Puis-je utiliser cette enceinte avec un téléviseur d'une autre marque ?

Non, ce produit est conçu exclusivement pour une utilisation avec un téléviseur à écran plat Pioneer. L'utilisation avec d'autres appareils peut endommager l'enceinte ou provoquer un incendie.

Comment nettoyer l'enceinte PDPS65 ?

Utilisez un chiffon à polir ou un chiffon sec pour enlever la poussière. En cas de salissures tenaces, utilisez un chiffon doux imbibé d'un liquide à nettoyer dilué avec de l'eau, puis essuyez avec un chiffon sec. N'utilisez jamais de cire, diluant, benzine ou insecticides.

Que faire si aucun son ne sort de l'enceinte ?

Vérifiez que les câbles d'enceinte sont bien branchés et que l'isolant n'est pas en contact avec les bornes. Assurez-vous que la polarité est respectée (gris sur rouge, noir sur noir). Vérifiez également que le téléviseur est sous tension et que le volume n'est pas au minimum.

Quelle est la puissance maximale supportée par l'enceinte PDPS65 ?

La puissance d'entrée maximale est de 18 W et la puissance nominale de 6 W. Évitez de pousser le volume excessivement, surtout si les aigus sont accentués.

Comment ajuster la position de l'enceinte après installation ?

Desserrez les trois vis à l'arrière, repositionnez l'enceinte horizontalement ou verticalement, puis resserrez les vis dans l'ordre indiqué (①, ②, ③).

Puis-je fixer l'enceinte au mur ?

Oui, l'enceinte peut être utilisée avec une unité d'installation murale Pioneer. Suivez les instructions fournies avec le kit mural. Le trou de vis au bas du support sert pour la fixation murale (pas pour le pied).

Quels accessoires sont inclus dans le carton ?

Les accessoires fournis sont : 2 câbles d'enceinte, 3 supports (gauche, droite, centre), 9 vis de montage (M5 × 10 mm) et le mode d'emploi.

Où se trouvent les numéros de modèle et de série de l'enceinte ?

Les numéros de modèle et de série sont inscrits à l'arrière de l'enceinte. Notez-les dans la notice pour toute correspondance future.

MODE D'EMPLOI PDPS65 PIONEER

Merci pour votre achat de cet appareil Pioneer. Veuillez lire attentivement la totalite de ce mode d'emploi avant d'utiliser vos enceintes acoustiques de façon à pouvoir en tirer le meilleur profit. Après lecture complète du livret d'instructions de fonctionnement, le ranger dans un endroit sûr afin de pouvoir vous y reporter facilement en cas de besoin lors de l'utilisation des l'enceintes acoustiques.

ATTENTION

À propos de la compatibilité

Ce produit a été conçu exclusivement en vue d'une utilisation avec le téléviseur à écran plat Pioneer. Pour de plus amples informations sur la compatibilité, veuillez vous adresser au distributeur ou au centre de service Pioneer agréé le plus proche.

À propos de l'installation et des réglages

- Ne déplacez pas le téléviseur à écran plat en le tenant par l'enceinte ou les supports de l'enceinte. Vous risqueriez de vous blesser ou d'endommager les supports. Pour déplacer le téléviseur, tenez-le par le haut et par les poignées.

• Les enceintes sont larges et elles risquent d'être déstabilisées si elles sont installées par une seule personne, ce qui peut entraîner des blessures ou des dégâts à l'appareil. Par conséquent, il est conseillé d'agir à deux pour assembler et installer les éléments.
• À l'installation des enceintes, utilisez uniquement les vis fournies, car d'autres pourraient se détacher de l'unité principale et entraîner la chute des enceintes.
  • A l'installation des enceintes, serrez les vis à fond.
• Manipuler les enceintes avec suffisamment de soin, car autrement, l'enjoliveur frontal et le coffret risqueraient d'être endommagés ou hors d'usage en les soumettant à des chocs externes exagérés.
• La présence d'un écran d'ordinateur ou d'un moniteur à tube cathodique près des enceintes peut provoquer des interférences et une distorsion des couleurs. Si c'est le cas, éloignez l'écran par rapport aux enceintes.

À propos de l'entrée des signaux

• Afin d'éviter d'endommager les enceintes acoustiques, suite à une surcharge à l'entrée, veuillez observer les précautions suivantes:
• Ne raccordez pas cette enceinte à un appareil autre que le téléviseur à écran plat spécifié. Faute de quoi, des dégâts, voire un incendie pourraient en résulter.
• Prenez soin de mettre hors tension les appareils raccordés et de débrancher le cordon d'alimentation au niveau de la prise secteur avant de changer les connexions ou la méthode d'installation.
• Si vous utilisez une fonction de contrôle des tonalités pour accentuer fortement les aigus, n'élevez pas excessivement le volume sonore.

VÉRIFICATION DES ACCESSOIRES

• Câbles de l'enceinte × 2

• Supports de l'enceinte (Gauche et droite)

• Support de l'enceinte (Centre)

- Vis de montage de l'enceinte (M5 × 10 mm : Noir) × 9

- Mode d'emploi

Installation

• En cas de difficultés, veuillez consulter votre revendeur.
• Pioneer ne saurait être tenu responsable d'aucun dommage résultant d'une installation ou d'une utilisation incorrecte de ce produit, de sa modification ou encore de catastrophes naturelles.

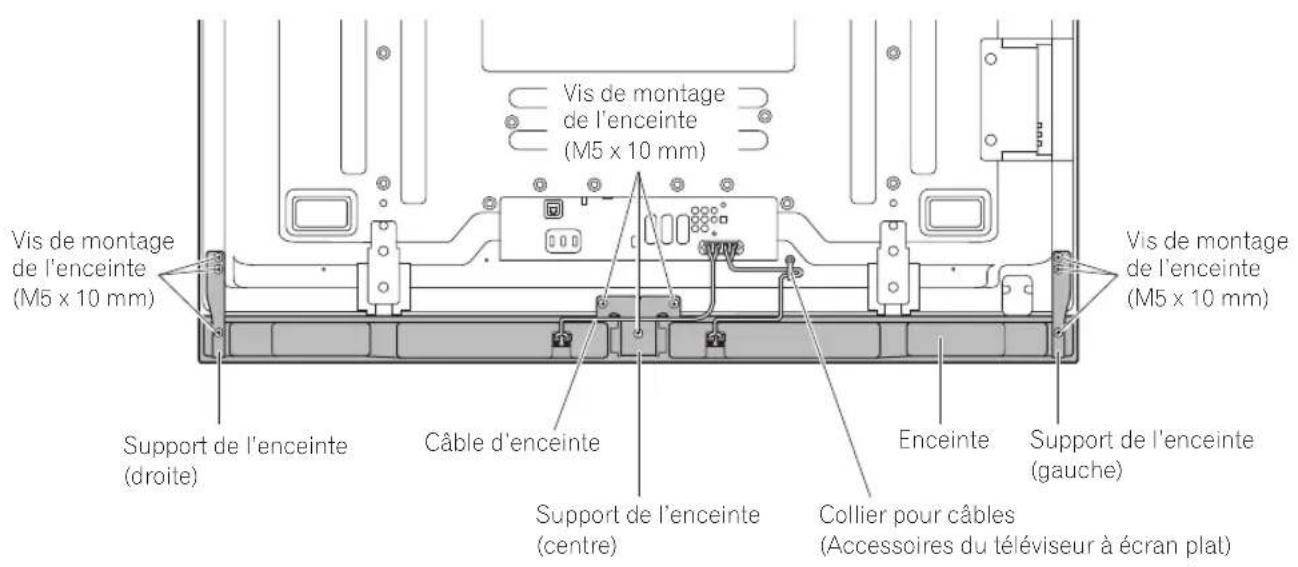

INSTALLATION SUR LE TÉLÉVISEUR À ÉCRAN PLAT

Téléviseur à écran plat avec enceinte installée

Si vous utilisez un pied de table :

REMARQUE :

Avant de poser l'enceinte, fixez le pied de table série PDK-TS35 (ou un autre pied de table de téléviseur à écran plat Pioneer) au téléviseur à écran plat.

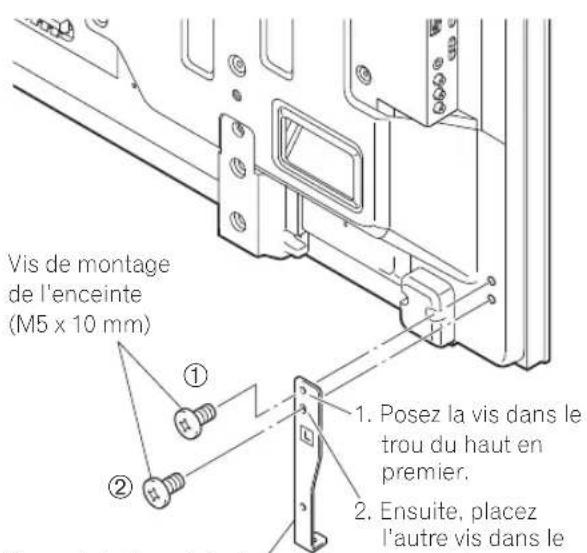

1. Posez les supports de l'enceinte à l'arrière du téléviseur à écran plat.

- Installez les supports gauche et droite respectivement en bas à gauche et à droite du panneau arrière du téléviseur à écran plat à l'aide des vis fournies.

Support de l'enceinte (gäuche) (le schéma indique la fixation du support du côté gauche. Procédez de la même façon pour poser le support du côté droit.)

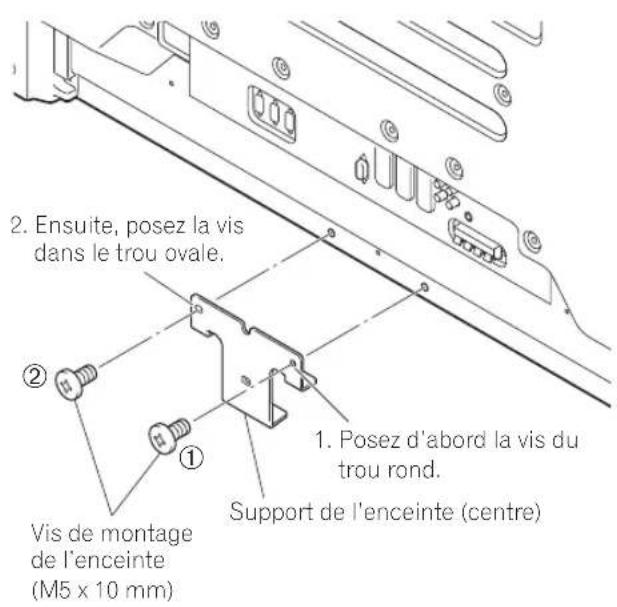

- Installez le support centrale au centre en bas du panneau arrière du téléviseur à écran plat à l'aide des deux vis fournies.

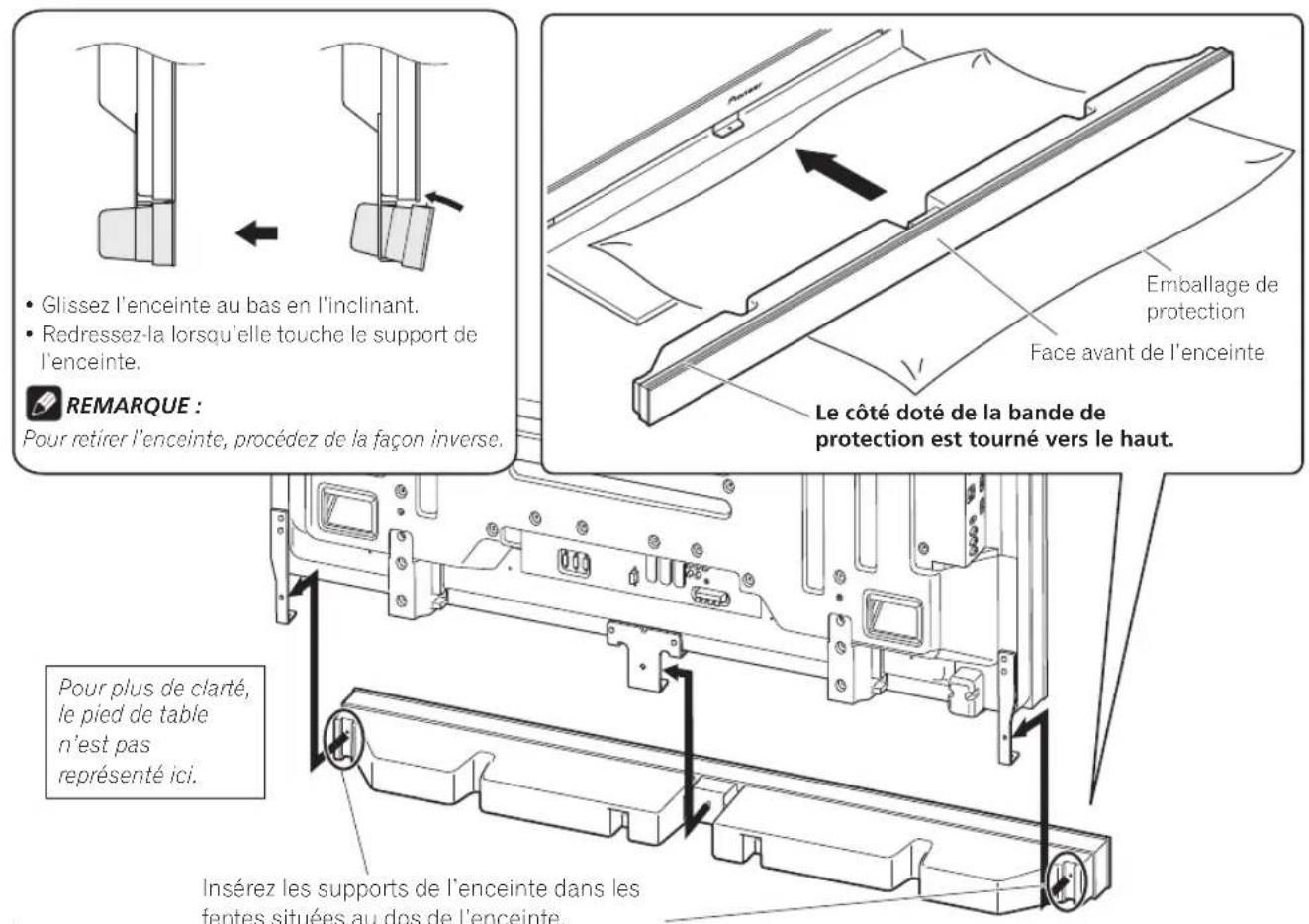

2. Glissez l'enceinte dans les supports dans le bon sens.

- Veillez à ne pas poser l'enceinte à l'envers.

Attention

• Pour éviter d'endommager l'enceinte et/ou empêcher les chocs avec le pied de table, vérifiez l'endroit où les supports se trouvent avant de mettre l'enceinte en place. Pour éviter de faire des chocs sur le pied, placez entre l'enceinte et le pied l'emballage de protection dans lequel l'enceinte était emballée.
• Si les supports de l'enceinte ne rentrent pas dans les fentes situées au dos de l'enceinte, ajustez l'angle des supports de l'enceinte.

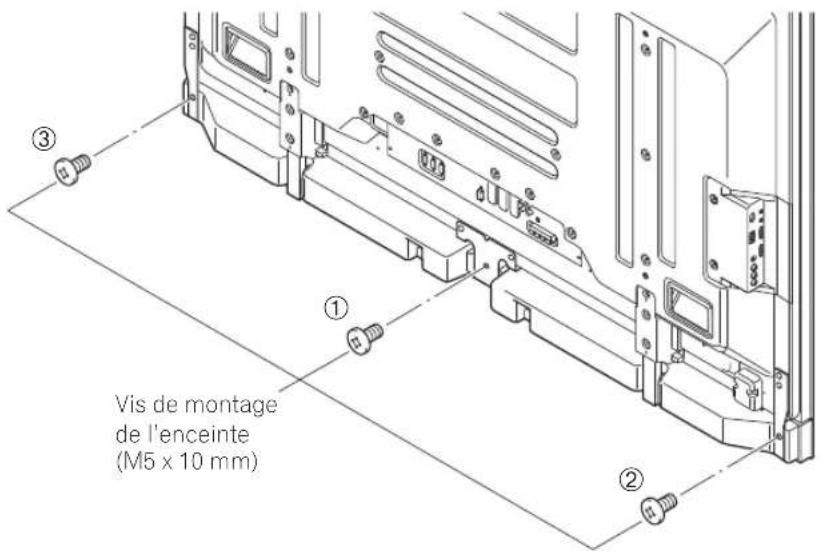

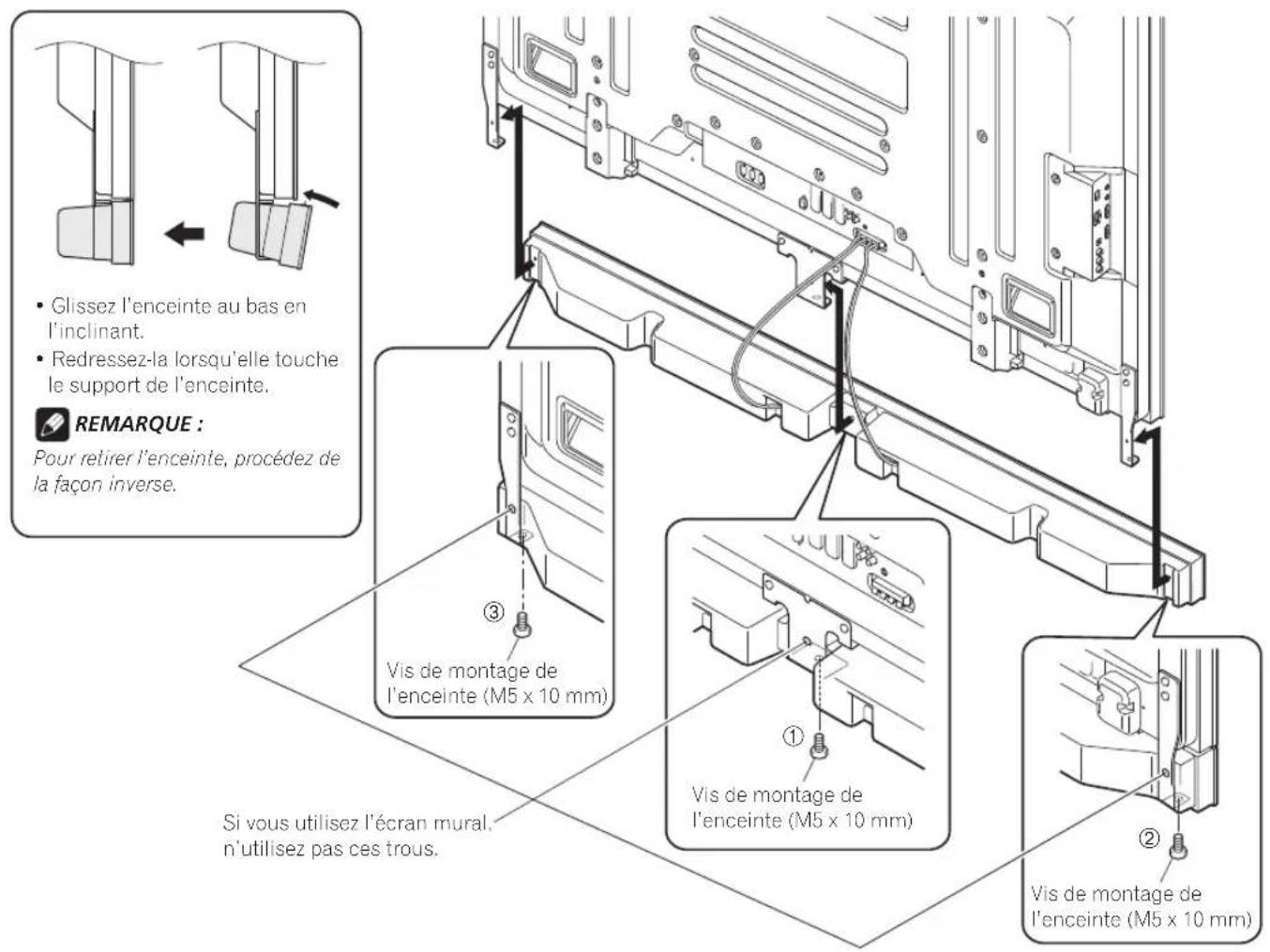

3. Immobilisez l'enceinte par l'arrière à l'aide des vis fournies (trois vis).

- Serrez les trois vis dans l'ordre ①, ②, ③ indiqué sur le schéma.

ATTENTION

Ne déplacez pas le téléviseur à écran plat en le tenant par les support de l'enceinte. Vous risqueriez de vous blesser ou d'endommager le téléviseur à écran plat.

Le trou de vis situé au bas du support de l'enceinte est utilisé lorsque le téléviseur à écran plat est installé au mur. Il n'est pas utilisé en cas d'installation avec le pied.

REMARQUE :

Si, après avoir installé l'enceinte, sa position doit être ajustée horizontalement ou verticalement, desserrez les vis, repositionnez l'enceinte puis resserrez les vis dans la position souhaitée.

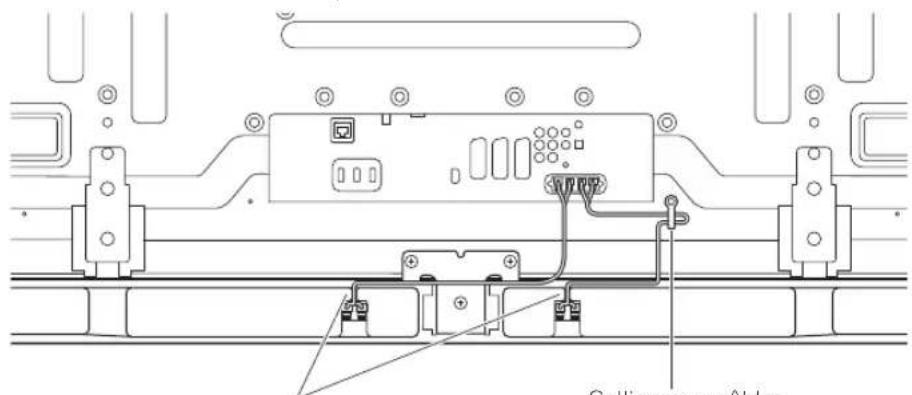

4. Branchez les câbles d'enceinte fournis sur l'enceinte.

- Branchez les câbles correctement en respectant la polarité des bornes d'enceintes, c'est à dire le câble ⊕ (gris) sur les bornes ⊕ (rouge) et le câble ⊖ (noir) sur les bornes ⊖ (noir).

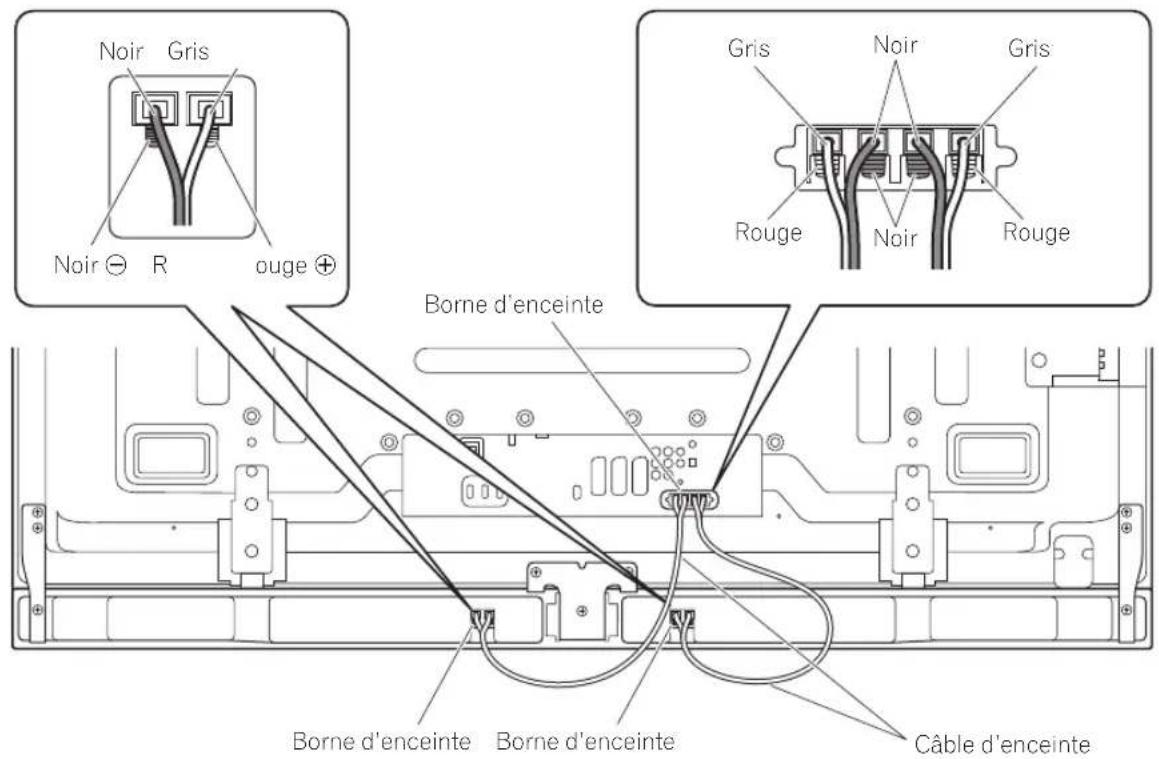

5. Branchez l'autre extrémité des câbles d'enceinte à l'arrière du téléviseur à écran plat.

- Branchez les câbles correctement en respectant la polarité des bornes d'enceintes du téléviseur à écran plat, c'est à dire le câble ⊕ (gris) sur les bornes ⊕ (rouge) et le câble ⊖ (noir) sur les bornes ⊖ (noir).

Pour plus de clarté, le pied de table n'est pas représenté ici.

REMARQUE :

• Appuyez sur le levier et insérez l'extrémité du câble.
• Quand vous relâchez le levier, il se resserre autour du câble d'enceinte.

Attention

• Pensez à mettre les appareils hors tension et à retirer le cordon d'alimentation de la prise murale avant de modifier les branchements ou l'installation.
• Si vous poussez le câble d'enceinte trop loin et que l'isolant est en contact avec la borne d'enceinte, il est possible que vous n'obteniez aucun son. Une fois le câble inséré, vous devez toujours pouvoir voir le fil de cuivre.
• Vérifiez que les extrémités des câbles d'enceinte sont bien branchées sur les bornes en tirant légèrement sur le câble une fois les branchements effectués. Des câbles mal raccordés peuvent entraîner des interruptions du son ou du bruit.

• En cas de court-circuit dans les câbles ⊕ et ⊖ en raison d'un fil de sortie exposé, le téléviseur à écran plat risque de recevoir une charge excessive, ce qui provoquerait un arrêt de son fonctionnement ou des dysfonctionnements.
• Une erreur de polarité dans le raccordement du câble de l'enceinte sur les bornes droite ou gauche du téléviseur à écran plat peut se traduire par des effets stéréo insuffisants, des basses de mauvaise qualité ou une image sonore instable.
  • Rassemblez les câbles sans les tirer.

6. Insérez les câbles dans la fente de l'enceinte.

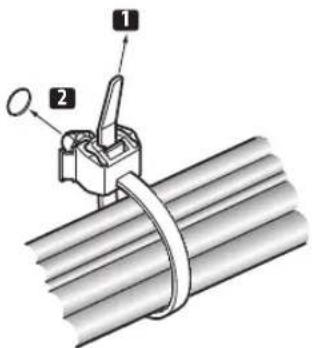

7. Relier les câbles.

Suivez les étapes suivantes pour poser un collier pour câbles.

1) Passez la languette du collier dans le support et placez le ou les câbles dans le collier pour câbles.
2) Poussez et retenez les leviers puis insérez le crochet dans un trou adapté au dos du téléviseur à écran plat.
3) Tirez la languette du collier pour bloquer les câbles.

4) Vérifiez que le collier pour câbles est bien installé contre le panneau.

REMARQUE :

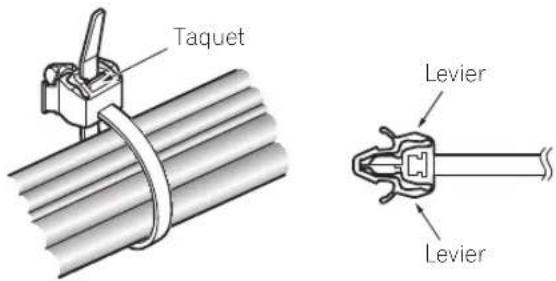

Evitez de pincer ou de créer des points de pression sur les câbles lorsque vous les posez ou que vous les reliez.

Pour retirez la languette du collier, tirez le taquet pour dégager le tout.

Pour retirez le collier pour câbles, poussez les leviers puis retirez-les du trou.

MARQUE :

Plus un collier reste longtemps en place, plus il risque de se détériorer. Les vieux colliers ont tendance à s'abîmer plus facilement lors de la dépose et vous risquez de ne pas pouvoir les réutiliser.

▼ Arrière du téléviseur à écran plat

Insérez les câbles dans la fente de l'enceinte.
Collier pour câbles

En cas d'utilisation de l'unité d'installation murale :

REMARQUE :

Tout d'abord, couchez le téléviseur à écran plat sur la face avant sur un morceau de tissu doux etc., puis installez les supports de l'enceinte.

1. Installez les supports de l'enceinte au dos du téléviseur à écran plat (Voir la procédure 1, page 10).
2. Branchez les câbles d'enceinte fournis à l'arrière du téléviseur à écran plat (Voir la procédure 5, page 12).
3. Branchez les autres câbles et le cordon d'alimentation sur le téléviseur à écran plat.
4. Placez le téléviseur à écran plat sur les ferrures de fixation de l'écran mural.
5. Pour de plus amples informations, reportez-vous aux instructions d'utilisation fournies avec l'unité d'installation murale.

Attention

Faites attention aux supports de l'enceinte lors de l'installation ou du raccordement. Ils peuvent provoquer des blessures.

4. Branchez l'autre extrémité des câbles d'enceintes sur l'enceinte (voir la procédure 4, page 12).

Attention

L'opération doit être effectuée par deux personnes.

5. Glissez l'enceinte dans les supports dans le bon sens.

- Veillez à ne pas monter l'enceinte à l'envers.

6. Immobilisez l'enceinte par le dessous à l'aide des vis fournies (trois vis).

• Serrez les vis dans l'ordre ①, ②, ③ indiqué sur le schéma (voir page 14).
  Le trou de vis situé sur la surface arrière du support de l'enceinte est utilisé lorsque le téléviseur à écran plat est installé avec le pied de table. Il n'est pas utilisé lorsque le téléviseur est installé au mur.

REMARQUE :

Si après avoir installé l'enceinte, sa position doit être ajustée horizontalement, desserrez les vis, repositionnez l'enceinte puis resserrez les vis dans la position souhaitée.

7. Rassemblez les câbles (Voir la procédure 7, page 13).

ENTRETIEN DU COFFRET

• Utiliser un chiffon à polir ou un chiffon sec pour essuyer la poussière et éliminer les salissures.
• Si le coffret est très sale, le frotter avec un chiffon doux imbibé de liquide à nettoyer dilué d'eau. Ensuite, essuyer à nouveau avec un chiffon sec. Ne pas utiliser de cire à meuble ou de produits de nettoyage corrosifs. Ils risqueraient d'endommager la surface du coffret.
• Ne jamais utiliser non plus de diluant, de benzine, d'insecticides en vaporisateur et autres produits chimiques sur le coffret ou à proximité, car ils risquent de corroder les surfaces.
• Si l'on utilise un chiffon chimique, lire et observer attentivement les précautions à prendre pour son usage adéquat.

SPECIFICATIONS

Coffret .... Type bass-reflex

Haut-parleurs utilisés (système à double voie) :

Haut-parleur de graves .....Type à cône de 4,8 cm × 13 cm Haut-parleur d'aigus .....Type à semi-dôme de 2,5 cm Impédance .....6 Ω

Plage de fréquences ....55 Hz à 30 000 Hz

Sensibilité (1 m, 1 W) 80 dB

Entrée admissible :

Entrée max. 18 W

Entrée nominale 6 W

Fréquence de recouvrement ....3 kHz

Encombrement

Enceinte uniquement 3,15 kg

Avec câbles, supports et vis 3,7 kg

Pièces accessoires

Câble de l'enceinte × 2

Supports de l'enceinte

Gauche × 1

Droite ×1

Centre ×1

......Vis de montage de l'enceinte (M5 × 10 mm) × 9

Mode d'emploi × 1

REMARQUE:

Les spécifications et la finition sont susceptibles d'être modifiées sans préavis en vue de l'amélioration.

AVIS IMPORTANT – VEUILLEZ REPORTER CI-DESSOUS LES NUMEROS DE MODELE ET DE SERIE DE L'EQUIPEMENT. CES NUMEROS APPARAISSENT A L'ARRIERE.

N° MODELE : ____

N° SERIE : ____

VEUILLEZ CONSERVER CES NUMEROS EN VUE DE FUTURES UTILISATIONS.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de collecte séparé pour les appareils électroniques usagés, qui doivent être récupérés, traités et recyclés conformément à la législation.

Les habitants des états membres de l'UE, de Suisse et de Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux centres de collecte agréés ou à un détaillant (si vous rachetez un appareil similaire neuf).

Dans les pays qui ne sont pas mentionnés ci-dessus, veuillez contacter les autorités locales pour savoir comment vous pouvez vous débarrasser de vos appareils.

Vous garantirez ainsi que les appareils dont vous vous débarrassez sont correctement récupérés, traités et recyclés et préviendrez de cette façon les impacts néfastes possibles sur l'environnement et la santé humaine.
