РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TDS 6140 BOSCH

Инструкция по эксплуатации

баку парогенератора.

• Залежно від моделі RU • Инструкци по эксплуатации Спасибо за покупку паровой станции Sensixx B22L, новой профессиональной системы парового глажения от Bosch. Разверните сложенные страницы Уважно прочитайте інструкцію з експлуатації даного пристрою та збережіть її на майбутнє. Цей посібник можна завантажити з вебсторінки Bosch для Вашої країни. ❐❐ Во время использования отверстие для удаления накипи или слива воды парогенератора находится под давлением и открывать его нельзя. ❐❐ Не оставляйте утюг без присмотра, пока он включен в сеть. ❐❐ Перед тем, как наполнить прибор водой или вылить остатки воды после его использования, вытащите штепсельную вилку из розетки. ❐❐ Прибор должен использоваться и помещаться на устойчивой поверхности. ❐❐ При помещении прибора на его подставку убедитесь, что поверхность, на которой находится подставка, устойчива. ❐❐ Не пользуйтесь утюгом, если он упал, если на нем видны явные следы повреждения или если он пропускает воду. Перед возобновлением использования прибора его необходимо будет проверить в авторизованном центре технического обслуживания. ❐❐ Шнур питания этого прибора не должен заменяться пользователем. Если шнур питания поврежден или нуждается в замене, это должно делаться только в авторизованном центре технического обслуживания. ❐❐ Данный прибор может использоваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными и умственными способностями либо лицами, не имеющими соответствующего опыта и знаний, при условии получения ими предварительного инструктажа о безопасной эксплуатации прибора и понимания связанной с его использованием опасности или под присмотром ответственных лиц. Не разрешайте детям играть с электроприбором. Не допускается проведение очистки и операций по уходу за прибором детьми без присмотра взрослых. ❐❐ Утюг и шнур должны находиться в местах, недоступных для детей младше 8 лет, когда прибор включен в розетку или остывает после использования. ОСТОРОЖНО. Горячая поверхность. В процессе использования поверхность может нагреваться. BOSCH

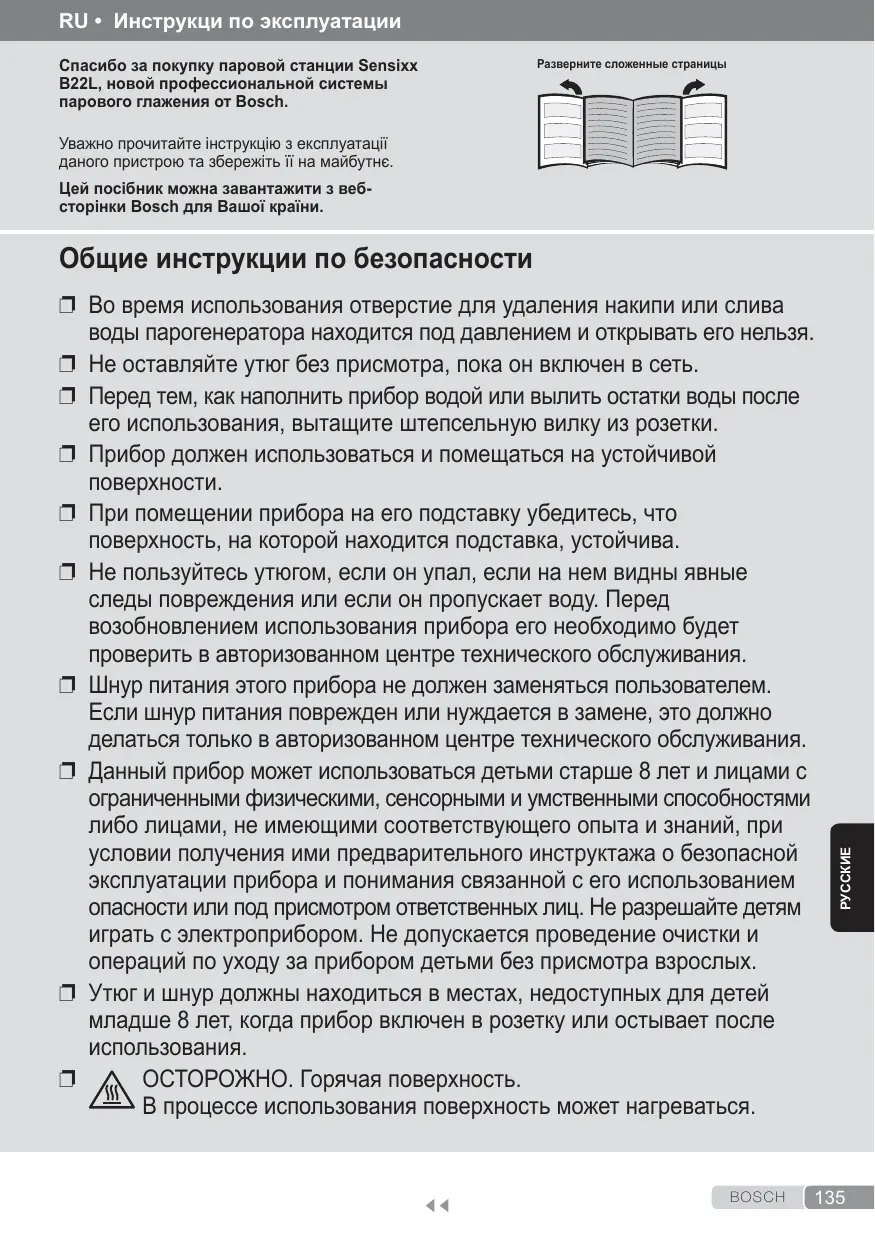

Общие инструкции по безопасности

• Данный электроприбор предназначен для использования только в домашних условиях, поэтому не допускается его промышленное применение.
• Этот прибор должен использоваться только в целях, в которых он был разработан, иными словами, только как утюг. Любая другая форма использования прибора будет считаться неправильной и, следовательно, опасной. Производитель не будет нести ответственность за любой ущерб, вызванный неправильным или ненадлежащим использованием прибора.
• Перед включением прибора в сеть убедитесь, что напряжение в сети соответствует значению, указанному на табличке с техническими характеристиками прибора.
• Этот прибор должен включаться в заземленную розетку. При использовании удлинителя убедитесь, что он снабжен биполярной розеткой 16 A с заземлением.
• Если плавкий предохранитель, которым снабжен прибор, перегорит, прибор будет отключен. Для восстановления нормальной работы прибор нужно будет доставить в авторизованный центр технического обслуживания.
• Во избежание временного падения напряжения или мерцания осветительных приборов при неблагоприятных условиях работы сети, рекомендуется подключать утюг к электросети с максимальным сопротивлением 0.27 Ω. При необходимости пользователь может получить информацию о сопротивлении в точке соединения, обратившись в энергоснабжающую

• Прибор никогда не должен помещаться под водопроводный кран для его наполнения водой.
• При подозрении на неисправность сразу отключите прибор от сети. Также всегда отключайте его от сети после каждого использования.
• Вилка прибора не должна выдергиваться из розетки рывком шнура питания.

2. Съемная подставка для утюга

3. Крепление для хранения парового шланга

4. Фильтр для удаления накипи

«Calc'n'Clean Advanced»

5. Отделение для хранения шнура питания

6. Вилка для включения в сеть

8. «Энергосберегающая» кнопка *

9. Световой индикатор готовности пара /

Автоматическое отключение *

• Никогда не погружайте утюг или паровой резервуар в воду или любую иную жидкость.
• Не оставляйте прибор под воздействием погодных условий (дождя, солнечных лучей, мороза и т. д.).

• Этот прибор во время работы нагревается до высокой температуры и генерирует пар, что может вызвать ожоги при неправильной эксплуатации прибора.
• В процессе использования паровой шланг, паровая станция, металлическая пластина в основании съемной подставки для утюга (2) и в особенности сам утюг могут нагреваться. Это

• Никогда не направляйте пар на людей или

• Следите, чтобы шнур не соприкасался с подошвой еще горячего утюга.
• Имейте в виду, что после отпускания кнопки выпуска пара система может продолжать подачу пара в течение нескольких секунд. Это нормально. Советы по утилизации Продукция нашей фирмы поставляется в оптимизированной упаковке. Упаковка произведена из незагрязняющих окружающую среду материалов, которые подлежат утилизации в местной службе по утилизации отходов в качестве вторичного сырья. Информацию об утилизации отработанных электроприборов вы можете получить в местной администрации. Данный прибор маркирован в соответствии с Директивой 2012/19/ ЕС об отработавших электрических и электронных приборах (об отходах электрического и электронного оборудования - WEEE). В ней определены основные правила сбора и утилизации отработавших электрических и электронных приборов на всей территории ЕС.

10. Световой индикатор включения / выключения*

11. Регулятор пара *

12. Световой индикатор отсутствия воды /

Автоматический сигнал о необходимости

13. Главный выключатель питания

14. Система фиксации утюга «SecureLock»

15. Корпус с внутренним парогенератором

16. Регулятор температуры

17. Кнопка выпуска из подошвы

18. Кнопка выпуска из подошвы «Ultimate» *

19. Сигнальная лампочка утюга

21. Защитная текстильная подошва *

См. сложенные страницы

• В зависимости от модели

Установка температуры

1. Посмотрите на ярлык с инструкциями для

глажения на предмете одежды для определения правильной температуры глажения.

2. Поверните регулятор температуры (16) на

Шелк и шерсть Хлопок и лен

3. Индикатор (19) будет гореть, пока нагревается

утюг, и погаснет, как только утюг достигнет выбранной температуры.

• Отсортируйте предметы одежды по символам инструкций для глажения на их ярлыках, всегда начиная с одежды и белья, которые нужно гладить при самых низких температурах.
• При сомнениях в точности определения материала, из которого сделан предмет одежды, начинайте гладить при низкой температуре и решайте, какая температура правильна, путем глажения небольшого участка, который обычно не виден, если надеть этот предмет одежды. BOSCH

1. В зависимости от модели: Отсоедините утюг

от системы фиксации (14*), потянув вниз рычаг, расположенный за утюгом.

2. Удалите все этикетки или защитное покрытие с

3. Поместите прибор горизонтально на твердую

устойчивую поверхность. Можно снять подставку для утюга с прибора и поместить утюг на подставку на другой твердой устойчивой горизонтальной поверхности.

4. Наполните емкость для воды, не превышая

отметку максимального уровня заполнения.

5. Полностью размотайте шнур питания и включите

его в заземленную розетку.

6. Установите главный выключатель питания (13) в

7. Через несколько минут засветится световой

индикатор готовности пара (9), сигнализируя о готовности прибора к работе. При первом нагревании и после проведения процедуры удаления накипи (Calc'n'Clean) требуется больше времени для перехода парогенератора в состояние готовности пара. Когда в процессе регулярного использования в парогенераторе присутствует вода, время нагревания для достижения рабочей температуры сокращается.

8. Этот прибор снабжен встроенным сенсором

уровня воды. Когда резервуар для воды опустеет, загорится индикатор отсутствия воды (12*). или (в зависимости от модели): Если световой индикатор готовности пара (9) загорелся, но при нажатии кнопки выпуска пара (17-18*) пар не выходит, наполните емкость для

• Возможно использование водопроводной воды. Для долговечного использования функции пара, смешивайте водопроводную воду с дистиллированной в соотношении 1:1. Если в Вашей местности водопроводная вода очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2. Вы можете узнать о жесткости Вашей водопроводной воды у ответственной за водоснабжение организации.
• В резервуар для воды можно доливать воду в любой момент во время работы прибора.
• Во избежание повреждения и/или загрязнения ёмкость для воды и парогенератора, не используйте ароматизированную воду, уксус, крахмал, средства для удаления накипи и любые другие химические средства Любое повреждение, вызванное использованием указанных выше средств, приводит к прекращению действия гарантии. Не используйте водяной конденсат из сушильных барабанов, систем кондиционирования воздуха и других подобных устройств. Данный прибор предназначен для использования обычной воды из крана. Данный утюг не должен стоять вертикально. Всегда ставьте его горизонтально на подставку для утюга (2). Подставка для утюга может помещаться в специально подготовленную нишу на приборе или в любое подходящее место рядом с зоной Никогда не оставляйте утюг на приборе без подставки для утюга! Во время первого использования утюга могут появляться некоторые запахи и пар, а также белые частицы на подошве утюга. Это нормально и прекратится через несколько Во время нажатия кнопки выпуска пара резервуар для воды может издавать звук работающего насоса. Это нормально и указывает, что вода закачивается в парогенератор.

См. сложенные страницы Регулятор пара используется для регулировки количества пара, генерируемого во время

1. Поверните регулятор температуры (16) на

2. В зависимости от модели:

С помощью регулятора пара (11*) задайте необходимый вам выход пара. При обычном использовании выберите одну из следующих рекомендуемых настроек:

Температура Уровень подачи пара

3. Нажмите кнопку выпуска пара для подачи пара

(17-18*). Глажение в низкотемпературном режиме «●»

• Если на утюге имеется регулятор пара (11*), установите регулятор пара на самую нижнюю отметку (« »).
• Если на утюге нет регулятора пара, при глажении в низкотемпературном режиме нажимайте кнопку выпуска пара всего на несколько секунд. В любом случае, если с подошвы утюга будет просачиваться вода, установите регулятор температуры (16) на более высокую отметку (если данное изделие можно гладить в таком

• Каждый раз в начале использования утюга вместе с паром могут выходить капли воды. Поэтому рекомендуется сначала провести утюгом по гладильной доске или куску ненужной Совет: для получения оптимального результата перед окончанием глажения отключите пар и несколько раз проведите по ткани утюгом без увлажнения, чтобы хорошо высушить ее. 2.1. Функция «PulseSteam» Данный прибор снабжен специальной функцией для разглаживания замятых складок. Функция PulseSteam помогает быстрее смягчать плохо поддающуюся разглаживанию ткань (например, джинсовую или льняную). При нажатии на кнопку выпуска пара из подошвы парогенератор подает три мощных паровых удара,

BOSCH чтобы обеспечить глубокое проникновение пара в

1. Установите регулятор температуры (16) в

2. Коротко нажмите на кнопку выпуска пара из

подошвы (18*), находящуюся в верхней части или (в зависимости от модели) Дважды быстро нажмите на кнопку выпуска пара из подошвы (17), расположенную в нижней части Примечания:

• Действие парового удара можно остановить коротким повторным нажатием кнопки выпуска пара из подошвы.
• При первом использовании функции PulseSteam может появиться несколько капель воды. Капли воды исчезнут после того, как вы проработаете с этой функцией некоторое время. 2.2. Функция «Intelligent steam» * Данная система имеет «умный» механизм контроля пара, который после отпускания кнопки выпуска пара из подошвы (17), подает небольшое дополнительное количество пара. Дополнительную подачу пара можно в любой момент остановить коротким нажатием на кнопку выпуска пара из подошвы. Глажение без пара Начинайте гладить, не нажимая кнопку выпуска

См. сложенные страницы Данную функцию можно использовать для удаления складок с висящей одежды, штор и

• Никогда не используйте струю пара для обработки одежды, надетой на людей.
• Никогда не направляйте пар на людей и

1. Установите терморегулятор, как минимум, на

2. Держите утюг в вертикальном положении на

расстоянии 15 см от одежды, которая обрабатывается паром.

• В зависимости от модели Энергосберегающая кнопка * Нажатие «энергосберегающей» кнопки (8*) позволяет экономить до 25 % энергии и до 40 % воды (*), получая отличные результаты глажения большинства текстильных изделий. Рекомендуется использовать обычный режим расхода энергии только для глажения толстой и сильно измятой ткани. (*) По сравнению с установленным максимальным Примечание: при работе с функцией «Энергосбережение» регулировка пара и температуры может использоваться в соответствии с рекомендациями. Автоматическое отключение * Если в процессе глажения кнопка выпуска пара из подошвы (17-18*) на ручке утюга не нажимается в течение определенного времени (8 минут), паровая станция автоматически отключается. После автоматического отключения световой индикатор «Автоматическое отключение» (9) Чтобы снова включить паровую станцию, снова нажмите кнопку выпуска пара из подошвы. TextileProtect

4. Защитная текстильная

См. сложенные страницы Эта подошва используется для глаженья с паром деликатных вещей при максимальной температуре, не повреждая их. Использование защитной текстильной подошвы также исключает необходимость использовать тряпку для предотвращения блеска на темных тканях. Мы рекомендуем вам перед началом глаженья попробовать гладить на небольшом участке на вутренней стороне вещи, и понаблюдать результаты. Чтобы установить защитную подошву, поместите острый кончик утюга в конец защитной подошвы и потяните за эластичную ленту вдоль нижней задней части утюга до тех пор, пока она не будет одета. Чтобы снять защитную подошву, потяните за эластичную ленту, чтобы отделить подошву от

• В зависимости от модели Защитную текстильную подошву можно приобрести в службе постпродаж или в специализированных магазинах. Наименование ртикул инадлежностиЄ ринадлежности (в отделе послепродажного (в специализированных бслуживания)

См. сложенные страницы 5.1. Чистка бака парогенератора Чтобы продлить срок эксплуатации парогенератора и избежать накопления в нем накипи, фильтр (4*) и парогенератор необходимо периодически, по истечении определенного времени использования, промывать водой. Если в вашем регионе жесткая вода, промывать парогенератор нужно чаще. Не используйте для промывания парогенератора средства для удаления накипи, потому что они могут его повредить. 5.2. Автоматический сигнал о необходимости очистки Если световой индикатор (12*) мигает, парогенератор следует ополоснуть. 1 Прибор обязательно должен быть отключен в течение более 2 часов, он должен быть холодным, а его емкость для воды (1) пустой. 2 В зависимости от модели: Зафиксируйте утюг, поместив нос утюга в передний паз и прижав рычаг системы фиксации (14*) к нижней части 3 Расположите прибор над раковиной или ведром. 4 Наклоните прибор в сторону, противоположную отверстию фильтра. 5 Выкрутите фильтр (4*) и извлеките его. 6 В зависимости от модели: Для промывания блока накопления накипи поместите его под струю проточной воды и промойте до полного удаления остатков накипи. Сожмите его так, как это показано на рисунке a). Для получения оптимального результата можно погрузить блок накопления накипи на 30 минут в воду из-под крана (250 мл), смешанную с одной мерой (25 мл) средства от накипи, как показано на рисунке b). Затем снова промойте блок водой (это очень важно!). BOSCH

3. Можно обрабатывать паром шторы и висящую

одежду (пиджаки, платья, пальто и т. д.) расположив утюг вертикально и нажав на кнопку выпуска пара из подошвы (17-18*).

Жидкость для удаления накипи можно приобрести в отделе послепродажного обслуживания или в специализированных магазинах. Наименование ртикул инадлежностиЄ ринадлежности (в отделе послепродажного (в специализированных бслуживания)

TDZ1101 7 Наклонив парогенератор на бок, воспользуйтесь подходящей емкостью и налейте в парогенератор 1/4 литра воды. 8 В течение нескольких минут потрясите корпус паровой станции, а затем вылейте все содержимое парогенератора в раковину или Для достижения наилучшего результата рекомендуется проделать данную операцию Важно: прежде чем закрывать парогенератор, убедитесь, что в нем нет остатков воды.

9. Установите фильтр и плотно закрутите его.

В зависимости от модели: Чтобы перезапустить счетчик времени до следующей очистки Calc’n’Clean, два раза подряд выключите паровую станцию по меньшей мере на 30 секунд (вкл. → 30 сек. выкл. → вкл. → 30 сек. выкл. →

5.3. Ополаскивание камеры парообразования утюга См. сложенные страницы

Существует опасность EE Осторожно!

Данная процедура помогает удалить частицы накипи из камеры парообразования. Данная процедура очистки может выполняться время от времени (приблизительно раз в год), когда после длительного использования с очень жесткой водой из подошвы утюга начинают сыпаться частицы накипи. 1 Убедитесь, что утюг остыл. 2 Установите регулятор температуры (16) утюга в положение min. 3 Наполните емкость для воды водой из крана. 4 Включите утюг в розетку и установите главный выключатель (13) в положение “I”. 5 Подождите, пока загорится световой индикатор готовности пара (9). 6 Если паровая станция снабжена парорегулятором (11*), установите его в положение максимальной подачи пара.

BOSCH 7 Поднимите утюг над раковиной или над емкостью, подходящей для сбора выливающейся воды. 8 Нажмите на кнопку выпуска пара из подошвы (17) и осторожно потрясите утюг. Из подошвы польётся кипяток и начнёт выходить пар, удаляя имеющиеся частички накипи и отложений. Это может занять около 5 минут. 9 Установите регулятор температуры (16) утюга в положение max, не нажимая кнопку выпуска пара из подошвы (17). Вода в камере парообразования начнет испаряться. Подождите, пока не испарится вся вода, находящаяся в камере. J Чтобы очистить подошву, сразу же протрите все остатки загрязнений о сухую хлопчатобумажную салфетку, не дожидаясь остывания утюга. Чистка и уход См. сложенные страницы Существует опасность ожогов! EE Внимание! Перед проведением любых действий по чистке и уходу за электроприбором, следует обязательно отключить его от электросети.

1. После глаженуходя выключите прибор из сети и

дождитесь остывания подошвы утюга, прежде чем чистить прибор.

2. Протрите корпус паровой станции, ручку и

корпус утюга влажной тканью.

3. Если на подошве утюга осталась грязь или накипь,

очистите ее влажной хлопчатобумажной тканью.

4. Если синтетическая ткань расплавилась под

воздействием слишком высокой температуры подошвы утюга (20), отключите подачу пара и сразу же счистите налипший материал с помощью влажной хлопчатобумажной ткани, сложенной в несколько слоев.

5. Никогда не пользуйтесь абразивными средствами

или растворителями. Для сохранения гладкости подошвы утюга (20) следует избегать ее резкого контакта с металлическими предметами. Ни в коем случае не используйте для очистки подошвы утюга жесткие губки для мытья посуды и химические вещества.

См. сложенные страницы

1. Перед уборкой прибора на хранение дождитесь

• В зависимости от модели

2. Установите главный выключатель питания в

положение «0» (красный индикатор погаснет) и отключите шнур питания от электросети.

3. Лейте воду из резервуара для воды.

4. Установите утюг на подставку (2) подошвой вниз

и зафиксируйте его, поместив нос утюга в передний паз и прижав рычаг системы фиксации (14*) к нижней части утюга. При перемещении паровой станции удерживайте утюг за ручку.

5. Сложите шнур питания в отделение (5) для

хранения и зафиксируйте паровой шланг в предусмотренном креплении (3). Не сматывайте шнуры слишком туго. Советы по экономии электроэнергии

• Начинайте глажение с белья, которое требует минимального температурного режима глажения. Рекомендуемую температуру глажения можно посмотреть на ярлыке изделия.
• Регулируйте выход пара в зависимости от выбранного температурного режима глажения, следуя инструкциям данного руководства.
• Старайтесь гладить слегка влажные изделия, поставив парорегулятор на меньшую отметку. При этом пар будет образовываться в самой ткани, а не в утюге. Если вы сушите белье в сушильной машине, используйте программу "под утюг".
• Если белье достаточно влажное, отключите парорегулятор совсем. Больше всего энергии расходуется на выработку пара. Чтобы сократить потребление энергии, придерживайтесь следующих рекомендаций: Устранение неполадок Возможные причины Мигает световой индикатор (12*).

1. Следует ополоснуть

парогенератор и фильтр. Парогенератор не включается.

1. Возникла проблема с

электрическим соединением.

2. Главный выключатель питания не

Утюг не нагревается. 1. Главный выключатель питания не

2. Выбран низкий температурный

1. При первом использовании: на

утюга выходит дым. заводе на некоторые детали прибора наносится немного смазки, которая при первом нагреве утюга может выделять небольшое количество дыма.

2. При последующем использовании:

возможно, подошва утюга загрязнена.

1. Используется система подачи

Через отверстия в пара, когда утюг еще не прогрелся подошве утюга до нужной температуры. протекает вода.

2. В трубках образовывается водный

конденсат, поскольку подача пара используется впервые или после продолжительного перерыва.

3. В парогенераторе скопилось

слишком много накипи.

• В зависимости от модели Способ устранения

1. Ополосните фильтр и парогенератор в

соответствии с инструкциями по очистке, приведенными в данном руководстве (раздел «Calc'n'Clean Advanced»).

1. Проверьте шнур питания (6),

штепсельную вилку и розетку.

2. Установите главный выключатель питания

(13) в положение «I».

1. Установите главный выключатель питания

(13) в положение «I».

2. Установите нужный температурный

1. Это совершенно нормальное явление,

через несколько минут оно прекратится.

2. Очистите подошву утюга в соответствии с

инструкциями по очистке, приведенными в данном руководстве.

1. Во время глажения при низкой

температуре уменьшите подачу пара.

2. Отведите утюг от зоны глажения и

нажмите кнопку выпуска пара из подошвы несколько раз, пока не образуется пар.

3. Очистите парогенератор так, как это

описано в разделе «Calc'n'Clean Advanced». BOSCH

Возможные причины Способ устранения

1. В емкости для пара образовалась 1. Используйте воду из крана, смешанную на

50 % с дистиллированной или накипь или минеральные деминерализованной водой. Чтобы обеспечить длительную и эффективную работу системы подачи пара, смешивайте воду из крана с дистиллированной водой в соотношении 1:1. Если вода из крана в вашем районе очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2.

2. Очистите подошву утюга влажной тканью.

2. Были использованы химические

Никогда не добавляйте в воду средства или какие-то добавки. посторонние вещества.

1. Установите главный выключатель питания

1. Парогенератор не включен или

(13) в положение «I» и (или) наполните вырабатывает пар. емкость для воды пуста. емкость для воды.

2. Увеличьте подачу пара (см. раздел 2) *.

2. Регулятор пара установлен на

минимальное значение *. В процессе глажения 1. Выбранная температура слишком 1. Выберите температуру, которая подходит для глажения материала данного типа, и высока, что привело к одежда темнеет и очистите подошву утюга влажной тканью. повреждению одежды. (или) прилипает к подошве утюга.

1. Это нормальное следствие

1. Очистите подошву утюга влажной тканью.

Подошва утюга использования утюга. коричневой.

1. Вода накачивается в емкость для 1. Это нормально.

2. Звук не пропадает.

2. Если звук не пропадает, не используйте

работы насоса. парогенератор, а обратитесь в авторизованный сервисный центр. В ходе глажения

1. Кнопка выпуска пара из подошвы 1. Используйте кнопку выпуска пара из

подошвы через некоторые интервалы падает давление. была нажата в течение времени. Это улучшит результаты длительного времени. глажения, поскольку ткань останется сухой и будет лучше держать форму. Во время глажения 1. Это может быть вызвано тем, что 1. Протрите тканевое покрытие гладильной доски и прогладьте пятна без пар конденсируется на гладильной использования пара, чтобы высушить их. появляются мокрые

1. Капли воды перестанут появляться на

При использовании 1. Мокрые пятна появляются в подошве утюга через некоторое время результате конденсации пара в функции PulseSteam после начала использования функции шланге при охлаждении после PulseSteam. использования утюга. появляются мокрые

1. Переместите шланг на противоположную

1. Это нормально. Это происходит

сторону, чтобы не прикасаться к нему во шланг нагревается. из-за того, что при глажении с время глажения. паром пар проходит через шланг.

1. Плотно закрутите фильтр.

1. Плохо закреплен фильтр (4*),

вытекает вода. расположенный в боковой части

1. Еще раз нажмите на кнопку подачи пара,

1. Двойным нажатием кнопки была

После установки и выход пара прекратится. активирована функция утюга на подставку PulseSteam. из него продолжает выходить пар.

Из подошвы утюга выходит грязь. Если ни одно из приведенных выше действий не устраняет проблему, обратитесь в авторизованный сервисный центр.
