BRUKSANVISNING TDS 6140 BOSCH

* Avhengig av modell

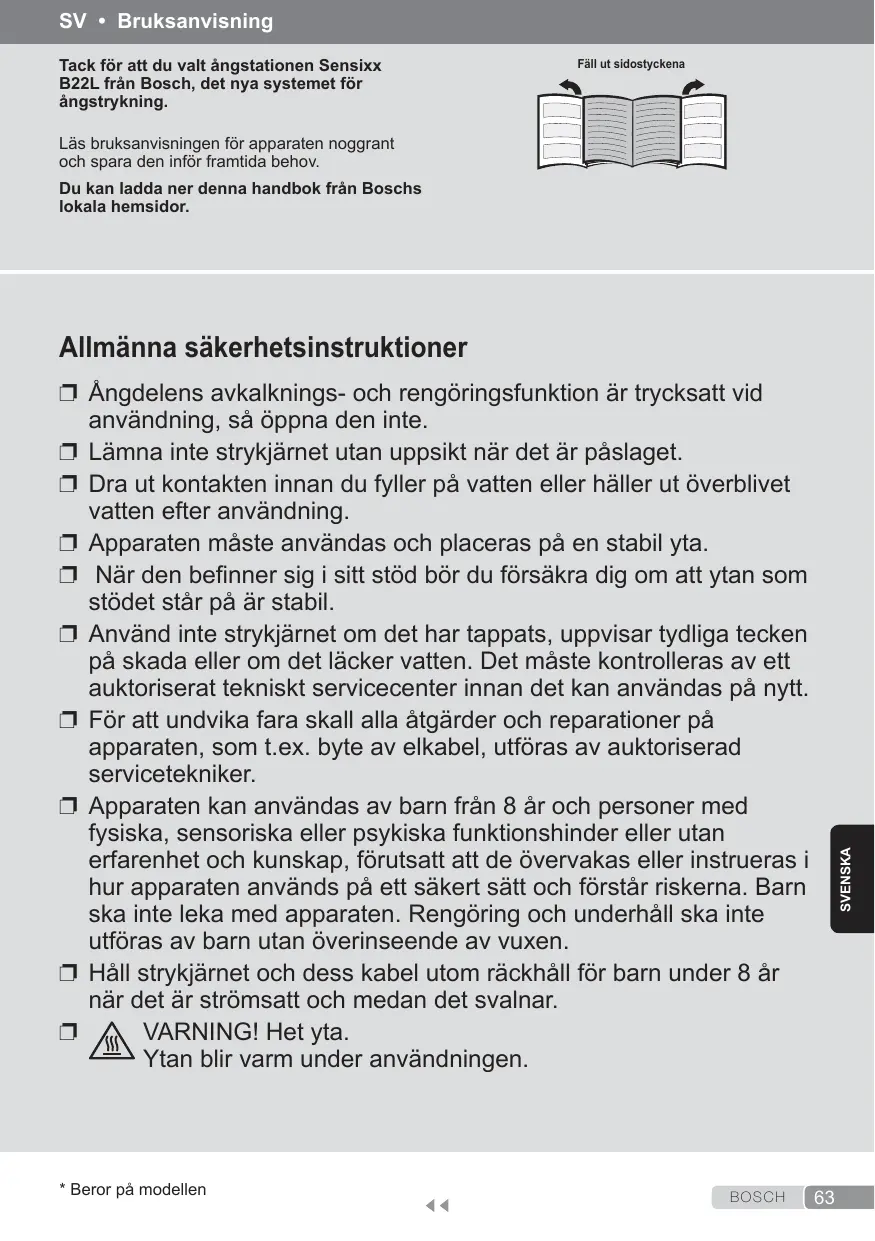

SV • Bruksanvisning Tack för att du valt ångstationen Sensixx B22L från Bosch, det nya systemet för ångstrykning.

Fäll ut sidostyckena

Läs bruksanvisningen för apparaten noggrant och spara den inför framtida behov. Du kan ladda ner denna handbok från Boschs lokala hemsidor.

Allmänna säkerhetsinstruktioner

❐❐ Ångdelens avkalknings- och rengöringsfunktion är trycksatt vid användning, så öppna den inte. ❐❐ Lämna inte strykjärnet utan uppsikt när det är påslaget. ❐❐ Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning. ❐❐ Apparaten måste användas och placeras på en stabil yta. ❐❐ När den befinner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil. ❐❐ Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt. ❐❐ För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auktoriserad servicetekniker. ❐❐ Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen. ❐❐ Håll strykjärnet och dess kabel utom räckhåll för barn under 8 år när det är strömsatt och medan det svalnar. ❐❐ VARNING! Het yta. Ytan blir varm under användningen.

• Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts. • Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning. • Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten. • Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt. • Om säkringen går i strykjärnet, går det inte längre att använda apparaten. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter. • För att undvika att fenomen som att transient spänning sjunker eller att belysningen fluktuerar vid dåliga strömförsörjningsförhållanden, rekommenderar vi att du ansluter strykjärnet till ett strömförsörjningssystem med en maximal impedans på 0.27 Ω. Vid behov, kan användaren fråga det allmänna strömförsörjningsbolaget om systemimpedansen vid gränssnittsstället. • Apparaten får aldrig placeras under kranen för att fyllas med vatten. • Drag ur kontakten när apparaten inte används eller om du misstänker fel. • Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden.

• Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska. • Ställ inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.). Viktigt: • Den här apparaten uppnår höga temperature och producerar ånga under användningen, vilket kan orsaka brännskador vid oaktsamt användande. • Ångslangen, basstationen, metallplattan under den avtagbara avställningsytan (2) och särskilt strykjärnet kan bli mycket heta under användning. Detta är normalt. • Rikta aldrig ångan mot människor eller djur. • Låt inte sladden vidröra strykjärnet när det är varmt. • Du ska vara medveten om att systemet kan fortsätta att avge ånga en kort tid efter att du har släppt ångknappen. Detta är helt normalt.

Råd om avfallshantering

Våra produkter levereras i optimerad förpackning. Detta innebär i grunden att vi använder material som inte förorenar och som vid överlämning till avfallshanteringstjänster kan återvinnas som sekundära råmaterial. Du kan kontakta din kommun om du behöver mer information om återvinning av gamla hushållsmaskiner. Denna apparat är märkt i enlighet med det europeiska direktivet 2012/19/EU gällande begagnade elektriska och elektroniska apparater (elektriskt och elektroniskt utrustning – WEEE). Direktivet definierar regler för insamling och återvinning av förbrukade vitvaror som gäller i hela EU.

Beskrivning 1. Vattentank 2. Borttagbart stöd 3. Ångslangsförvaringens fastsättning 4. Avkalkningsfilter “Calc'n'Clean Advanced” * 5. Förvaringsfack till strömledningen 6. Sladd och förvaringsbygel 7. Ångslang 8. Knapp “energispar” * 9. Indikatorlampa för “Ånga redo” / “Automatisk avstängning*” 10. Kontrollampa “till / från” * 11. Varierande ångkontroll *

12. Indikatorlampa “Tom vattentank” / “Automatisk rengöringsvarning” * 13. 0/I-knapp 14. Fästanordning för strykjärnet “SecureLock” * 15. Inbyggd ånggenerator 16. Temperaturreglage 17. Strykjärnets knapp för ångutsläpp 18. Strykjärnets knapp för ångutsläpp “Ultimate”* 19. Indikatorlampa för strykning 20. Sula 21. Sulskydd i textil *

 Se de utfällbara sidostyckena 1. Enligt modell: Lossa strykjärnet från fästanordningen (14*) genom att dra ner spärren från strykjärnets klack. 2. Ta bort etiketter och skyddshölje från sulan. 3. Placera apparaten vågrätt på en stabil, fast yta. Du kan ta bort stödet från strykjärnet och placera det på en annan fast och stabil vågrät yta. 4. Fyll vattentanken och se till att inte överstiga nivåmarkeringen. 5. Rulla ut sladden helt och sätt i kontakten i ett jordat uttag. 6. Slå på huvudströmbrytaren (13). 7. Indikatorn “Ånga redo” (9) lyser efter några minuter och visar att produkten är redo att användas. Ånggeneratorn tar endast längre tid att uppnå “Ånga redo” under den första uppvärmningen eller efter att avkalkning utförts (Calc’n’Clean). När vattnet redan finns i ånggeneratorn under vanlig användning kommer uppvärmningen till arbetstemperatur att gå snabbare. 8. Den här apparaten har en inbyggd sensor för vattennivån. Indikatorn för ”tom vattentank” (12*) tänds när vattentanken är tom. eller (enligt modell): Om lampan för ”ånga redo” (9) tänds och ånga inte kommer ut när du trycker på ångutsläppsknappen (17-18*) bör du fylla på vattentanken. Viktigt: • Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk. • Vattentanken kan fyllas när som helst medan du använder apparaten. • För att undvika skada och/eller förorening av vattentankenoch vattenkokaren, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. Orsakas skador p.g.a. användning av ovannämnda produkter ogiltigförklaras garantin. • Använd inte kondensvatten från torktumlare, luftkonditioneringssystem eller liknande. Denna apparat har konstruerats för användning med vanligt kranvatten. * Beror på modellen

• Strykjärnet är inte utformat för att stå upprätt. Placera det alltid horisontellt på strykjärnsplattan (2). • Stödet kan placeras i det specialdesignade området på produkten, eller på någon annan lämplig plats i närheten av strykningsområdet. Låt aldrig strykjärnet vila på strykplattan utan stöd. • Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan. Detta är normalt och upphör efter några minuter. • Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken.

Temperaturinställning  Se de utfällbara sidostyckena 1. Kontrollera tvättlappen på kläderna för att bestämma rätt temperatur för strykning. 2. Ställ temperaturväljaren (16) i önskat läge: ● ●● ●●●

Syntet Silke – Ull Bomull – Linne

3. Indikatorlampan (19) kommer att förbli tänd medan strykjärnet värms upp, och släcks så fort strykjärnet har uppnått vald temperatur. Tips: • Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna. • Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det.

2. Strykning med ånga  Se de utfällbara sidostyckena Med ångreglaget ställer du in mängden ånga för strykningen. 1. Ställ temperaturväljaren (16) i önskat läge. 2. Enligt modell: Ställ in den ångmängd som passar dina behov genom att använda den varierande ångkontrollen (11*). För normal användning väljer du ett av följande rekommenderade lägen:

3. Tryck på ångknappen (17-18*) för att frigöra ånga. Varning : Om du stryker med en låg temperaturinställning “●” • Om apparaten har en varierande ångkontroll (11*), ska du ställa in den varierande ångkontrollen på det lägsta läget (“ ”). • Om apparaten inte har en varierande ångkontroll, trycker du på ångknappen bara i några sekunder åt gången för att stryka vid en låg temperatur. I båda fallen, ska du ställa in temperaturväljaren (16) i ett högre läge om vatten skulle droppa ut från undersidan (kontrollera att plagget kan strykas med inställt läge). • Varje gång man börjar stryka kan det hända att det droppar vatten tillsammans med ångan. Därför råder vi dig att testa strykjärnet på strykbrädan eller en trasa innan du börjar stryka. Tips: För bättre resultat, stryk de sista dragen utan ånga så att plagget torkar.

2.1. Funktionen “PulseSteam”

Den här apparaten har en specialfunktion för svåra veck. Funktionen ”PulseSteam” mjukar snabbt upp styva plagg som t.ex. jeans eller linnedukar. När ångutsläppsknappen aktiveras avger ånggeneratorn tre kraftfulla ångpuffar så att ångan når ännu djupare ner i textilierna. 1. Ställ temperaturväljaren (16) på “●●●” 2. Tryck kort på ångutsläppsknappen (18*) högst upp på handtaget. eller (enligt modell) Tryck snabbt på ångutsläppsknappen (17) längst ner på handtaget två gånger (dubbelklicka). Anmärkningar: • Ångstrålarna kan stoppas genom att man trycker snabbt på ångknappen igen. • Första gången man använder funktionen ”PulseSteam” kan det uppträda vattendroppar. Vattendropparna kommer att försvinna efter att du har använt funktionen en liten tid.

2.2. Funktionen “Intelligent steam” * Det här systemet har ett intelligent system för styrning av ångan. Vilket ger, efter det att strykjärnets knapp för ångutsläpp (17), en liten mängd extra ånga. Den extra ångan kan alltid stoppas genom att trycka på strykjärnets knapp för ångutsläpp igen.

Strykning utan ånga Stryk utan att trycka på knappen för ångutsläpp.

3. Lodrät ånga  Se de utfällbara sidostyckena Används för att ta bort veck från hängande plagg, gardiner osv. Varning!: • Rikta aldrig ångstrålen mot plagg som redan bärs på kroppen. • Rikta aldrig ångan mot personer eller djur. 1. Ställ temperaturreglaget minst i läge “●●●”. 2. Håll strykjärnet lodrätt ca 15 cm från plagget som ska ångas. 3. Gardiner och hängande plagg (jackor, kostymer, kappor...) kan ångas genom att man håller strykjärnet lodrätt och trycker på ångutsläppsknappen (17-18*).

Knapp Energibesparing * Om knappen för energisparande läge (8*) aktiveras kan man spara upp till 25 % av energin och 40 % av vattenförbrukningen (*), och fortfarande uppnå goda strykresultat med de flesta plagg. Det rekommenderas att endast använda det normala energiläget för tjocka och mycket skrynkliga textilier. (*) I jämförelse med maximal inställning. OBS: Om du arbetar med funktionen ”Energisparande” kan den varierbara ångregleringen och temperaturregleringen fortfarande användas enligt rekommendationerna.

Om man inte trycker in ångutsläppsknappen (17-18*) på handtaget under en viss tid (8 minuter) stänger ångstationen av sig själv. Indikatorlampan “Automatisk avstängning” (9) blinkar när den automatiska avstängningen har aktiverats. Tryck på ångutsläppsknappen igen för att slå på ångstationen.

4. Sulskydd i textil *

 Se de utfällbara sidostyckena Det här skyddet används för att stryka ömtåliga plagg på maxtemperatur utan att skada dem. Användningen av sulskyddet i textil innebär också att ingen trasa behöver användas för att undvika att mörka tyger blir glansiga vid strykning. Du rekommenderas att först stryka en liten del på insidan av plagget för att se hur resultatet blir. För att sätta dit skyddet på strykjärnet placerar du strykjärnets spets i skyddets kant och drar det elastiska bandet längs strykjärnets undersida till det sitter bra. För att ta bort sulskyddet i textil drar du i det elastiska bandet och separerar det på så sätt från strykjärnet. Sulskyddet i textil finns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker. Tillbehörsnummer (Kundtjänst) 00571510

Tillbehörets namn (Återförsäljare) TDZ2045

5. Calc'n'Clean Advanced  Se de utfällbara sidostyckena 5.1. Att rengöra kokaren

5.2. Automatisk rengöringsvarning Indikatorlampan (12*) blinkar för att indikera att kokaren måste sköljas. 1 Kontrollera att apparaten är kall och att den varit urkopplad i minst 2 timmar. Vattentanken (1) måste vara tom. 2 Enligt modell: Sätt fast strykjärnet på basstationen genom att föra in strykjärnets spets i skåran framtill och dra upp spärren (14*) mot strykjärnets klack. 3 Sätt apparaten ovanför diskhon eller en hink. 4 Luta apparaten på sidan som sitter mittemot filteröppningen. 5 Skruva loss filtret (4*) och ta ut det. 6 Enligt modell: Skölj ur kalkfiltret under vattenkranen tills alla kalkavlagringar har försvunnit. Krama ur det som bild a) visar. Du får bäst resultat om du blötlägger kalkfiltret i ca 30 minuter i kranvatten (2,5 dl) blandat med ett mått (25 ml) avkalkningsmedel som bild b) visar. Skölj sedan igen med vatten (mycket viktigt!). Avkalkningsmedlet kan införskaffas genom vår kundtjänst eller hos återförsäljare: Tillbehörsnummer (Kundtjänst) 00311715

Tillbehörets namn (Återförsäljare) TDZ1101

7 Håll ånggeneratorn på sidan och fyll vattenkokaren med 1/4 liter vatten med en mugg. 8 Skaka basstationen en liten stund. Töm vattenkokaren helt över diskhon eller en hink. Upprepa proceduren en gång till för bästa resultat. Viktigt: se till att inget vatten är kvar i vattenkokaren innan den stängs till. 9 Sätt tillbaka filtret och rätta till det.

Enligt modell: För att nollställa “Calc’n’Clean”-räknaren: stäng av stationen två gånger och låt den vara avstängd i minst 30 sekunder åt gången. (på → 30 s av → på → 30 s av → på)

För att förlänga ånggeneratorns livslängd och förhindra svåra kalkavlagringar måste man skölja filtret (4*) och vattenkokaren efter en längre tids användning. Om det är hårt vatten där du bor, öka frekvensen. Använd inte avkalkningsmedel för att skölja ur vattenkokaren. Skador kan uppstå.

5.3. Spolning av strykjärnets ångkammare

 Se de utfällbara sidostyckena

EEVarning! Risk för brännskador!

Med den här metoden avlägsnar du kalkpartiklar från ångkammaren. Den här rengöringsproceduren kan utföras sporadiskt (ungefär en gång per år) när det börjar komma ut kalkavlagringar ur stryksulan efter en längre periods användning med väldigt hårt vatten. 1 Se till att strykjärnet har svalnat. 2 Placera strykjärnets temperaturväljare (16) i “min”-läget. 3 Fyll tanken med kranvatten. 4 Anslut elkabeln och placera huvudströmbrytaren (13) i läget “I”. 5 Vänta tills indikatorlampan “Ånga redo” (9) tänds. 6 Om ångstationen har en ångregulator (11*), placera den i högsta läget. 7 Håll strykjärnet över vasken eller en behållare så att vattnet samlas upp. 8 Tryck på ångutsläppsknappen (17) och skaka strykjärnet försiktigt. Kokande vatten och ånga kommer ut, tillsammans med kalk eller avlagringar som kan ha funnits där. Detta kan ta upp till fem minuter. 9 Placera strykjärnets temperaturväljare (16) i “max”-läget, utan att trycka på ångutsläppsknappen (17). Vattnet i ångkammaren börjar förångas. Vänta tills allt vatten inuti kammaren har förångats. J Rengör stryksulan genom att genast gnugga bort eventuellt överskott genom att föra det heta strykjärnet över en torr bomullstrasa.

Rengöring & underhåll  Se de utfällbara sidostyckena Risk för brännskador! EEVarning! Dra alltid ut strykjärnets kontakt ur

vägguttaget innan du utför några rengörings- eller underhållsåtgärder. 1. Dra ut kontakten och låt apparaten svalna innan du rengör den. 2. Torka av basstationen, handtaget och strykjärnet med en fuktad trasa. 3. Torka bort smuts och kalkavlagringar på stryksulan med en fuktad bomullstrasa. 4. Om det syntetiska tyget smälter på grund av en för hög temperatur på strykplattan (20), ska

du stänga av ångan och torka av resterna omedelbar med en tjock hopvikt och fuktad bomullstrasa. 5. Använd aldrig slipmedel eller lösningsmedel. För att hålla strykplattan (20) slät, ska du undvika kontakt med hårda metallföremål. Använd aldrig slipsvampar eller kemikalier för att rengöra strykplattan.

6. Förvaring  Se de utfällbara sidostyckena 1. Låt alltid strykjärnet svalna innan du lägger undan apparaten. 2. Stäng av huvudströmbrytaren (den röda lampan släcks) och lossa elkabeln. 3. Töm vattentanken. 4. Enligt modell: Sätt strykjärnet med stryksulan på avställningsytan (2). Fäst den genom att föra in strykjärnets spets i skåran framtill och dra upp spärren (14*) mot strykjärnets klack. Håll i strykjärnets handtag när du flyttar apparaten. 5. Förvara elkabeln i förvaringsutrymmet (5) och ångslangen i förvaringsfästet (3). Linda inte kablarna för hårt.

Tips för att spara energi Det går åt mest energi när man använder ångfunktionen. Följ råden nedan för att minimera energiförbrukningen: • Börja med att stryka de tyger som kräver lägst stryktemperatur. Kontrollera rekommenderad stryktemperatur på lappen med skötselråd på respektive plagg. • Använd endast ångfunktionen vid behov. Använd om möjligt sprejfunktionen i stället. • Prova att stryka plaggen när de är fuktiga och dra ner inställningen för ånga. Då bildas ånga från tyget, snarare än från strykjärnet. Om du torktumlar plaggen före strykning, använd programmet för ”stryktorrt”. • Om plaggen är tillräckligt fuktiga kan du stänga av ångfunktionen helt.

Indikatorlampa (12*) blinkar.

1. Vattenkokaren och filtret måste sköljas.

1. Skölj filtret och vattenkokaren enligt instruktionerna i denna bruksanvisning (avsnitt ”Calc'n'Clean Advanced”).

Ånggeneratorn startar inte.

1. Problem med anslutningen. 2. Huvudströmbrytaren är inte påslagen.

1. Kontrollera elkabeln (6), stickproppen och uttaget. 2. Slå på huvudströmbrytaren (13).

Strykjärnet värms inte upp.

1. Huvudströmbrytaren är inte påslagen. 2. Den valda temperaturen är för låg.

1. Slå på huvudströmbrytaren (13).

Strykjärnet börjar ryka när det slås på.

1. När det används första gången: en del komponenter i apparaten är lätt inoljade på fabriken. Det kan leda till en mindre rökutveckling när komponenterna värms upp första gången. 2. Vid fortsatt användning: stryksulan kan vara smutsig.

1. Detta är helt normalt och upphör efter en kort stund.

1. Ångfunktionen har använts innan rätt temperatur uppnåtts. 2. Vattnet kondenserar inuti ledningarna eftersom ångan används för första gången eller så har den inte använts på ett tag. 3. Ånggeneratorn innehåller för mycket kalk.

1. Minska ångflödet när du stryker vid låga temperaturer. 2. Rikta strykjärnet bort från plagget och tryck på ångutsläppsknappen tills det kommer ånga.

1. Avlagringar av kalk eller andra mineraler har bildats i ångtanken.

1. Använd kranvatten blandat med 50 % destillerat vatten eller avjoniserat vatten. För att säkerställa optimal ångfunktion bör du blanda kranvattnet med destillerat vatten med förhållandet 1:1. Om kranvattnet i ditt område är mycket hårt bör du blanda kranvattnet med destillerat vatten med förhållandet 1:2. 2. Rengör stryksulan med en fuktad trasa. Häll aldrig tillsatser i vattnet.

Det kommer smuts ur stryksulan.

2. Kemiska preparat eller tillsatser har använts.

2. Rengör stryksulan enligt rengöringsinstruktionerna i denna bruksanvisning.

3. Rengör vattenkokaren på det sätt som beskrivs i avsnittet ”Calc'n'Clean Advanced”.

Strykjärnet genererar ingen ånga.

1. Vattenkokaren är inte påslagen eller vattentanken är tom. 2. Ångreglaget är ställt på lägsta nivån *.

1. Slå på huvudströmbrytaren (13) och/ eller fyll på vattentanken. 2. Öka ångflödet (se avsnitt 2) *.

Det strukna plagget mörknar eller fastnar på stryksulan.

1. Den valda temperaturen är för hög och har skadat plagget.

1. Välj en temperatur som passar plagget och rengör stryksulan med en fuktad trasa.

Stryksulan blir brun.

1. Detta är en normal följd av användning.

Det rinner vatten ur hålen i stryksulan.

Ett pumpande ljud hörs i apparaten.

1. Vatten pumpas in i ångtanken. 2. Ljudet upphör inte.

1. Detta är normalt. 2. Om ljudet inte upphör: använd inte ånggeneratorn och kontakta en auktoriserad teknisk service.

Trycket sjunker under strykningen.

1. Ångutsläppsknappen har tryckts in under en lång tid.

1. Använd ångutsläppsknappen med mellanrum. Detta förbättrar strykresultatet eftersom textilierna förblir torra och smidiga.

Det uppstår vattenfläckar på plagget under strykningen.

1. Kan orsakas av ånga som kondenserats på strykbrädan.

1. Torka av strykbrädans tygöverdrag och stryk fläckarna utan ånga för att torka dem.

Vattenfläckar uppstår på plagget under strykningen med funktionen ”PulseSteam”.

1. Vattenfläckar orsakas av ånga som kondenserats i slangen efter användning.

1. Vattendropparna slutar att komma ut efter att funktionen ”PulseSteam” använts en stund.

Slangen blir varm under användning.

1. Detta är normalt. Detta orsakas av att ångan passerar genom slangen under ångstrykning.

1. Lägg slangen på andra sidan så att du slipper komma i kontakt med den.

Vattenläckage från vattenkokaren.

1. Filtret (4*) på sidan sitter löst.

1. Sätt fast filtret.

Strykjärnet slutar inte att ånga efter att det placerats på avställningsytan (2).

1. Funktionen ”PulseSteam” är aktiverad genom dubbelklick.

1. Tryck bara på knappen igen och strykjärnet slutar ånga omedelbart.

Om förslagen ovan inte avhjälper problemen: kontakta auktoriserad teknisk service.
