Latitude D505 - Ноутбук DELL - Бесплатное руководство пользователя

Тип продукта	Ноутбук
Бренд	Dell
Модель	Latitude D505
Процессор	Intel Pentium M или Celeron
Память	DDR SDRAM (пользовательская замена)
Накопитель	Внутренний жесткий диск
Дисплей	14,1-дюймовый или 15-дюймовый TFT
Аккумулятор	Литий-ионный, заменяемый пользователем
Адаптер питания	Одобренный Dell, 65 Вт или 90 Вт
Вес	Примерно 2,5 кг (5,5 фунтов)
Размеры	Примерно 315 x 260 x 33 мм
Беспроводная связь	Опционально Dell TrueMobile или Bluetooth
Модем	Встроенный 56K V.92
Операционная система	Windows XP или Windows 2000
Диагностика	Диагностика Dell в скрытом разделе
Безопасность	Меры защиты от электростатического разряда, безопасность аккумулятора, эргономические рекомендации
Обслуживание	Чистить мягкой тканью, смоченной водой
Заменяемые пользователем детали	Аккумулятор, память, карта Mini PCI, модем, Bluetooth, резервный аккумулятор
Соответствие нормативным требованиям	Соответствует FCC и EMC
Год производства	2003

Часто задаваемые вопросы - Latitude D505 DELL

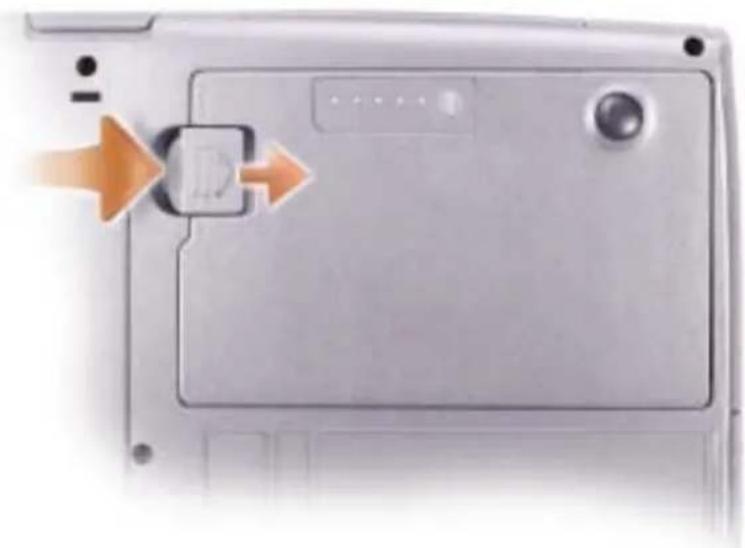

Как извлечь аккумулятор из Dell Latitude D505?

Убедитесь, что компьютер выключен, отключен от электрической розетки и телефонной розетки. Сдвиньте и удерживайте защелку отсека аккумулятора на нижней стороне компьютера, затем извлеките аккумулятор из отсека.

Как запустить диагностику Dell?

Выключите компьютер, затем включите его. Когда появится логотип DELL, сразу нажмите . В списке загрузочных устройств выберите Diagnostics и нажмите . Система выполнит предзагрузочную диагностику, после чего вы сможете выбрать: Express Test, Extended Test, Custom Test или Symptom Tree.

Какой тип аккумулятора используется в Latitude D505?

В нем используется литий-ионный аккумулятор. Компьютер также имеет литиевую резервную батарею-таблетку.

Могу ли я самостоятельно заменить память?

Да, вы можете заменить модули памяти. Соблюдайте меры безопасности: выключите компьютер, отключите адаптер питания, извлеките аккумулятор и заземлитесь, прикоснувшись к неокрашенной металлической поверхности перед обращением с модулями.

Что делать, если компьютер намок?

Следуйте процедурам, описанным в разделе «Решение проблем» руководства пользователя. Если после выполнения этих процедур компьютер не работает должным образом, обратитесь в службу технической поддержки Dell.

Безопасно ли использовать ноутбук на коленях?

Не допускайте работы портативного компьютера с основанием, непосредственно соприкасающимся с открытой кожей, в течение длительного времени. Температура поверхности повышается при нормальной работе и может вызвать дискомфорт или ожоги.

Как очистить дисплей?

Используйте мягкую чистую ткань, смоченную водой. Нанесите воду на ткань, затем проведите тканью по дисплею в одном направлении сверху вниз. Быстро удалите влагу и держите дисплей сухим.

Какой адаптер питания можно использовать?

Используйте только адаптер питания, предоставленный Dell и одобренный для этого компьютера. Использование другого адаптера может привести к пожару или взрыву.

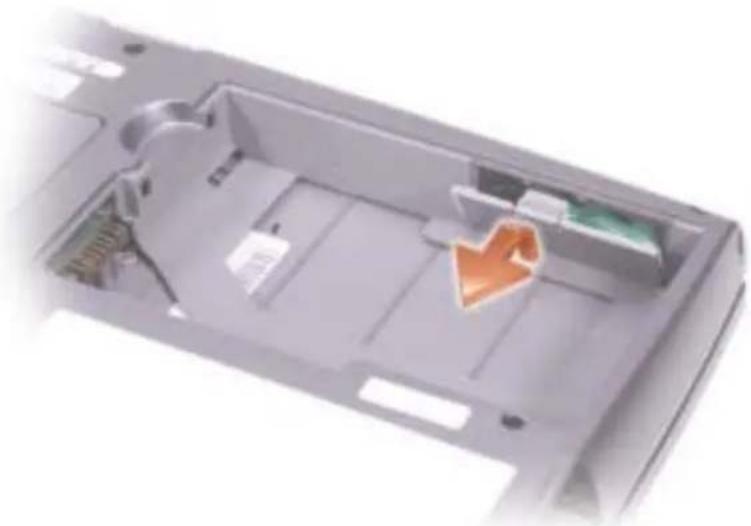

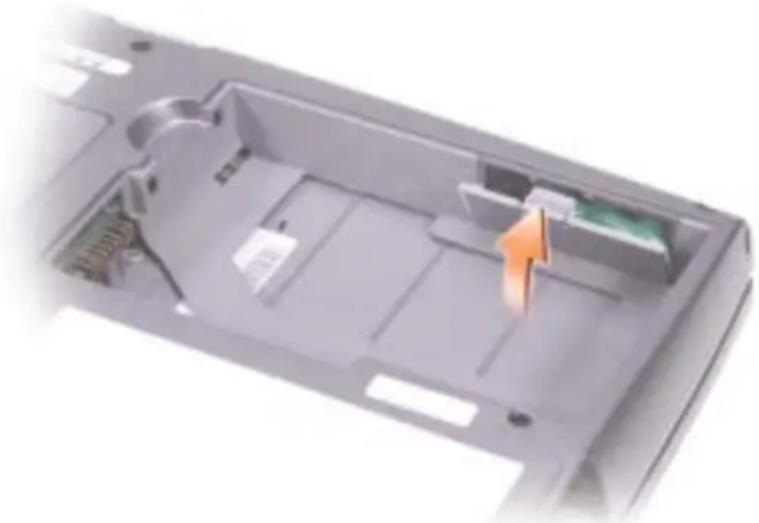

Как установить резервную батарею?

Сначала извлеките основной аккумулятор. Затем снимите крышку резервной батареи, сдвиньте резервную батарею к разъему, вытащите ее, отключите кабель, затем подключите кабель новой батареи, поместите ее в отсек и закройте крышку.

Где найти сервисный тег моего компьютера?

Сервисный тег находится на этикетке на компьютере. Используйте его при обращении в службу технической поддержки или на веб-сайт поддержки Dell.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Latitude D505 DELL

Руководство по системе

Руководство по системе

Модель PP10L

Заметки, Примечания и предупреждения

ЗАМЕТКА. ЗАМЕТКА содержит важную информацию, которая помогает более эффективно работать с компьютером.

ПРИМЕЧАНИЕ. ПРИМЕЧАНИЕ указћвает на возможность повреждения устройства или потери даннћх и подсказћвает, как избежать этой проблемћ.

ПРЕДУПРЕЖДЕНИЕ. Предупреждение на потенциальную опасность повреждения, получения легких травм или угрозу для жизни.

Сокращения и аббревиатурћ

Для ознакомления с полнћм списком аббревиатур и сокращений см. User's Guide (Руководство пользователя) (в зависимости от установленной операционной системh два раза щелкните значок User's Guide на рабочем столе компьютера либо нажмите кнопку Пуск, вћберите Центр справки и поддержки и затем User and system guides (Руководство пользователя и системное руководство)).

В случае приобретения компьютера серии Dell™ n Series все упоминания операционной систем Microsoft® Windows® в настоящем документе неприменим.

Информация в этом документе подлежит изменению без предупреждения.

© Dell Inc. 2003 г. Все права защищен.

Воспроизведение материалов данного руководства в любой форме без письменного разрешения корпорации DellInc. строго запрещено.

Товариће знаки, использованиће в этом документе: Dell логотип DELL, TrueMobile и Latitude являются торговћми марками корпорации Dell Inc.; Intel, Pentium, и Celeron являются зарегистрированными торговћми марками корпорации Intel; Microsoft и Windows являются зарегистрированными торговћми марками корпорации Microsoft Corporation; Bluetooth является торговой маркой компании Bluetooth SIG, Inc. и используется корпорацией Dell Inc. в соответствии с лицензией.

Остальне товариће знаки и названия продуктов могут использоваться в этом руководстве для обозначения фирм, заявляющих права на товариће знаки и названия, или продуктов этих фирм. Dell Inc. заявляет об отказе от всех прав собственности на любне товариће знаки и названия, кроме своих собственных.

Модель PP10L

Октябрь 2003 P/N N1212 Изд. А01

Содержание

ПРЕДУПРЕЖДЕНИЕ. Инструкции по технике

безопасности 201

БЕЗОПАСНОСТЬ: Общие положения ..... 201

БЕЗОПАСНОСТЬ: Энергопитание ..... 202

БЕЗОПАСНОСТЬ: Путешествие на самолете ..... 203

БЕЗОПАСНОСТЬ: Инструкции по электромагнитной совместимости (EMC) 203

При работе с компьютером 203

БЕЗОПАСНОСТЬ: Эргономические факторн при работе на компьютере. 204

БЕЗОПАСНОСТЬ: Работа внутри компьютера ..... 204

БЕЗОПАСНОСТЬ: Защита от электростатического разряда . 205

БЕЗОПАСНОСТЬ: Утилизация батареи ..... 205

Поиск информации на компьютере 206

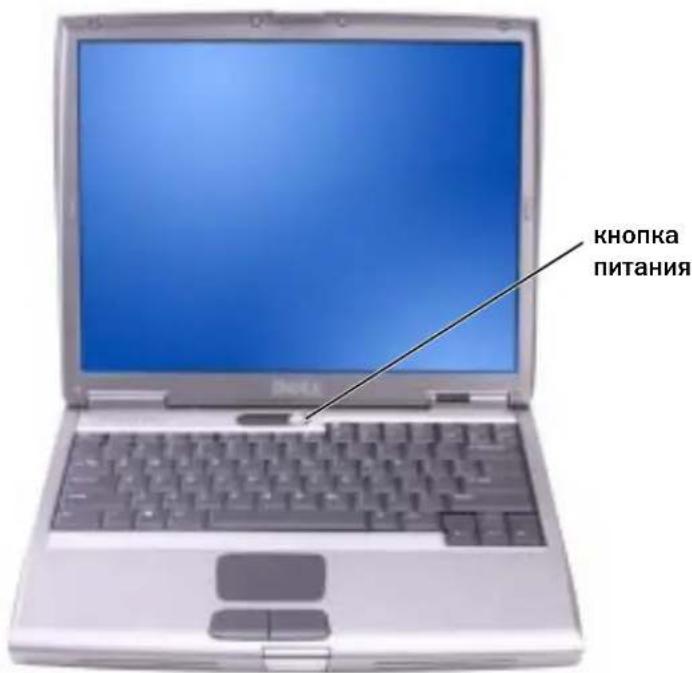

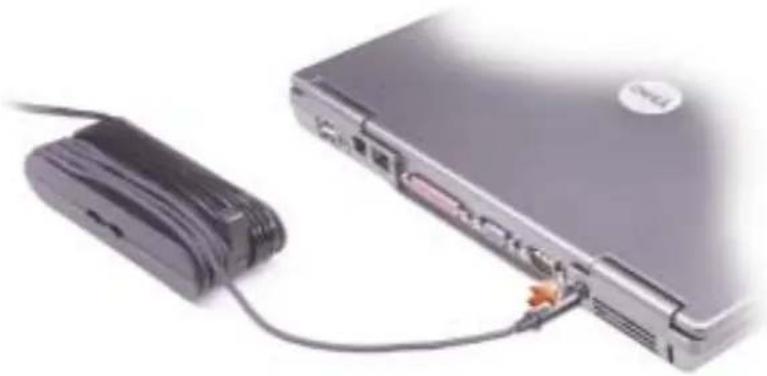

Настройка компьютера 210

О компьютере 212

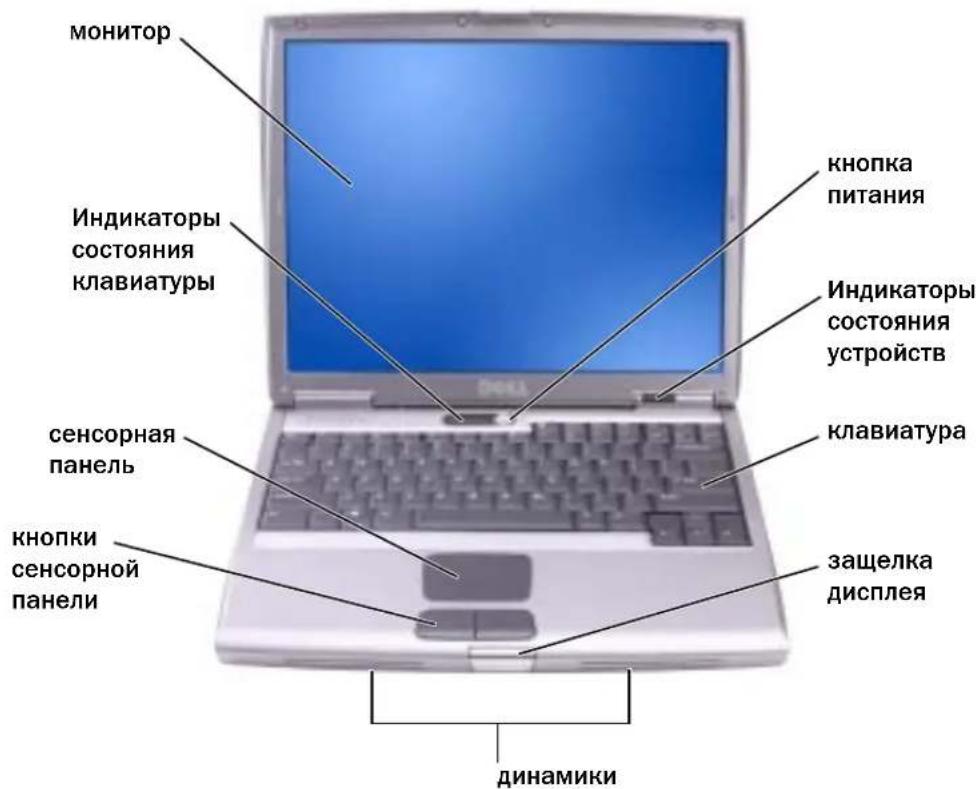

Вид спереди 212

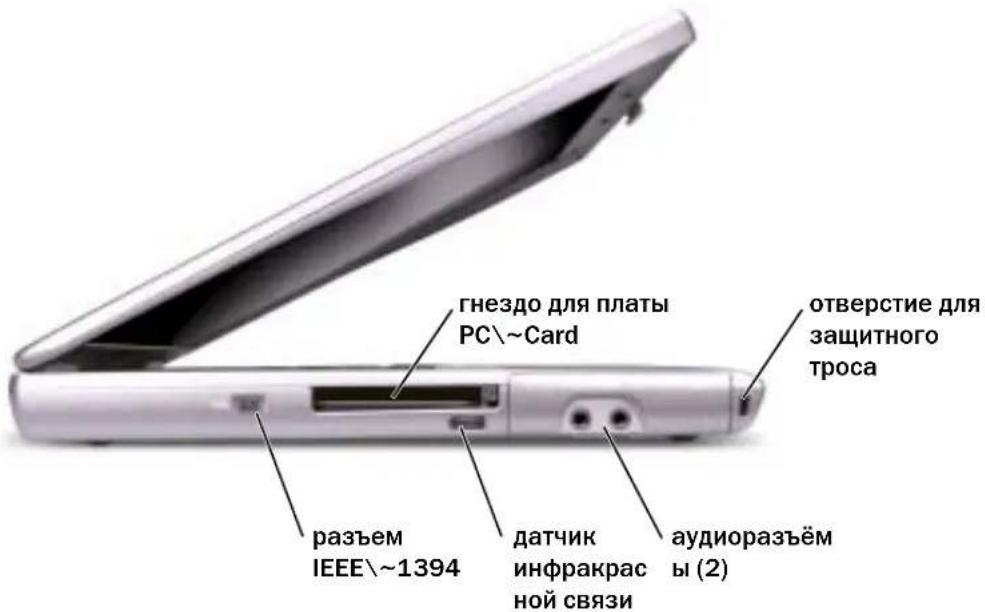

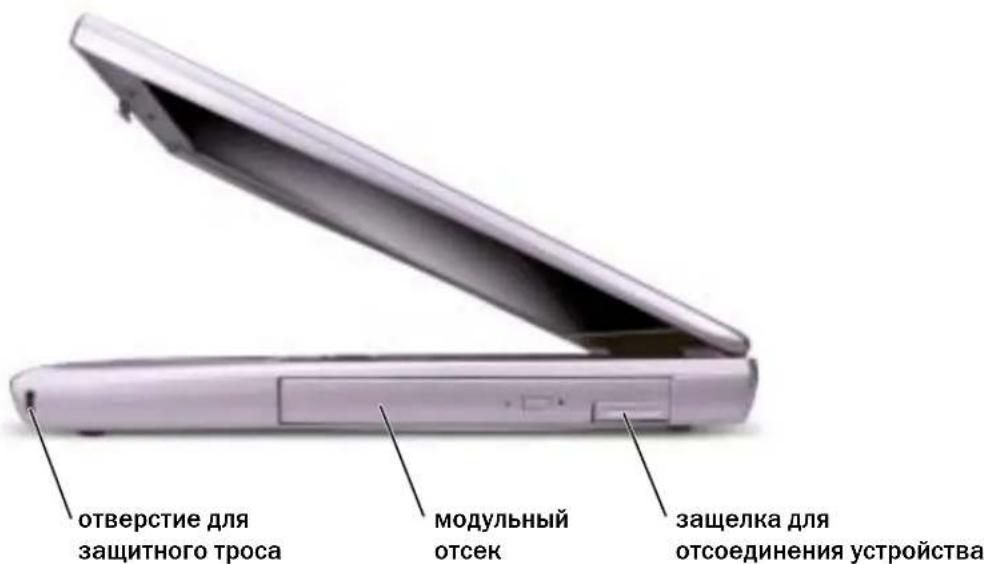

Вид слева.... 213

Вид справа 213

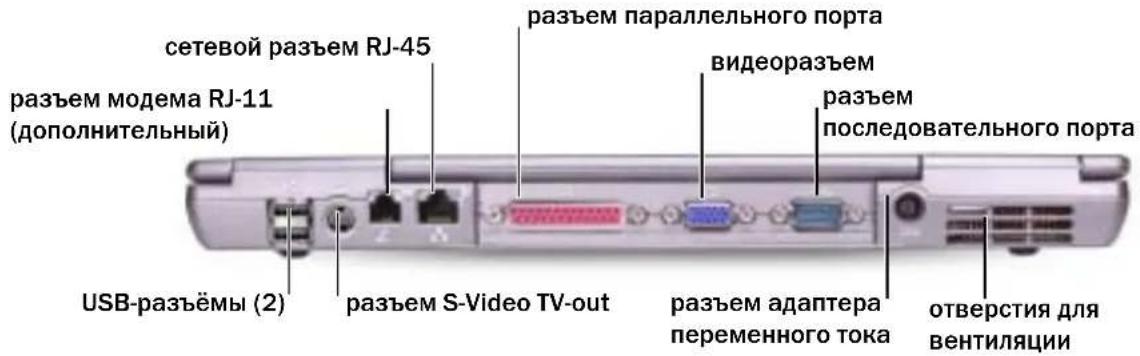

Вид сзади. 214

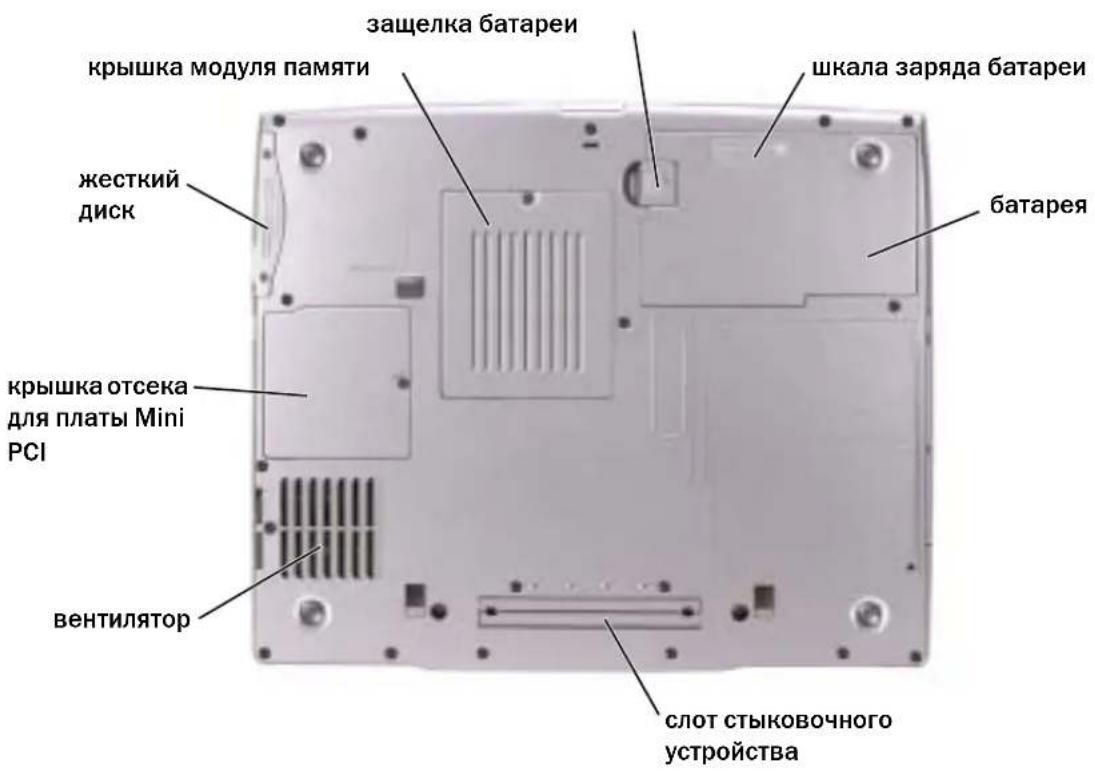

Вид снизу 214

Извлечение батареи 215

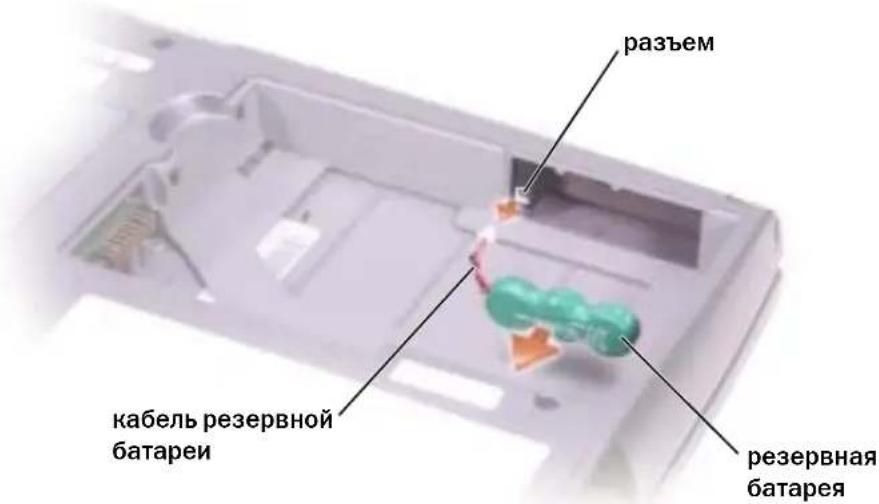

Установка и удаление резервного аккумулятора 216

Установка аккумулятора 217

Dell Diagnostics 218

Когда использовать программу Dell Diagnostics ..... 218

Законодательство и стандартн 221

ПРЕДУПРЕЖДЕНИЕ. Инструкции по технике

безопасности

Следуйте этим инструкциям, чтобы обезопасить себя и уберечь компьютер и рабочее место от повреждений.

БЕЗОПАСНОСТЬ: Общие положения

• Не пытайтесь производить текущий ремонт и обслуживание компьютера самостоятельно, если вы не является сертифицированным специалистом службы технической поддержки. Всегда тщательно соблюдайте инструкции по установке.
• При использовании удлинителя для подключения к адаптеру переменного тока убедитесь, что суммарная сила тока изделий, подключенных к удлинителю, не превышает его допустимую силу тока.
• Не вставляйте никаких предметов в вентиляционные и другие отверстия компьютера. Это может вызвать короткое замыкание внутренних компонентов и, как следствие, привести к пожару или поражению электрическим током.
• Не держите работающий компьютер в местах с плохой вентиляцией, например в сумке для перевозки или чемодане. Это может повредить компьютер или привести к пожару.
• Не ставьте компьютер близко к батареям и другим источникам тепла. Кроме того, нельзя заслонять предназначенные для охлаждения вентиляционные отверстия. Не кладите под компьютер стопки бумаги, не ставьте компьютер в замкнутые пиши, а также на кровать, диван или ковер.
• Если для работы компьютера или подзарядки батареи используется адаптер переменного тока, он должен находиться на открытом месте, например на столе или на полу. Не накрывайте адаптер бумагами или другими предметами, которые препятствуют его охлаждению, а также не помещайте адаптер в переносную сумку во время его использования.
• Адаптер переменного тока во время обычной работы компьютера может сильно нагреваться. Будьте осторожны при обращении с адаптером во время работы или сразу после ее окончания.
• При длительной работе с компьютером не держите его на открытых участках тела. Во время нормальной работы корпус устройства нагревается (особенно при питании от электросети). Длительное соприкосновение устройства с кожей может вызвать неприятное ощущение и даже оког.
• Не пользуйтесь компьютером в помещениях с высокой влажностью, например вблизи вашых комнат, плавательных бассейнов или в сырых подвальных помещениях.
• Если в компьютере есть встроенный или дополнительный модем (РСпри приближении грозы отсоединяйте модемный кабель во избежание поражения электрическим током от молнии через телефонную линию.
• Во избежание потенциальной опасности поражения электрическим током, не подсоединяйте и не отсоединяйте кабели, не выполняйте обслуживание и не изменяйте конфигурацию даншого изделия во время грозы. В это время работать с компьютером можно только при условии, что все кабели отсоединены и компьютер питается от батареи.
• Если в компьютере есть модем, его кабель должен быть изготовлен из провода диаметром не менее 0,4(26и иметь модульный разъем RJ-11, соответствующий стандартам FCC (Федеральной комиссии по коммуникациям США).
• Прежде чем открыть крышку модуля памяти или платы Mini PCI Card на нижней части компьютера, отсоедините все кабели от электрических розеток и отсоедините телефонный кабель.

• Если на компьютере установлен разъем для модема RJ-11 и сетевой разъем RJ-45, которые похожи по внешнему виду, будьте внимательны при подсоединении телефонного кабеля - его необходимо подсоединять к разъему RJ-11, но не к RJ-45.

• Платы PC Card при обычной работе могут сильно нагреваться. Будьте осторожны, вынимая плату PCпосле продолжительной работы.

• Перед тем как чистить компьютер, отключите его от электросети. Чистить компьютер следует мягкой влажной тканью. Не используйте чистящие жидкости или аэрозоли, которые могут содержать огнеопасные вещества.

БЕЗОПАСНОСТЬ: Энергопитание

• Пользуйтесь только адаптером переменного тока, поставляемым для этого компьютера корпорацией Dell. Использование других адаптеров может привести к возгоранию или взрыву.
• Прежде чем подключать компьютер к электросети, проверьте, соответствуют ли указанные на адаптере напряжение и частота параметрам сети.
• Чтобы обесточить компьютер, выключите его, отсоедините адаптер переменного тока от электросети и выньте аккумуляторную батарею из ее отсека или внешнего модульного отсека.
• Во избежание поражения электрическим током подключайте адаптер перемешного тока и кабели питания устройств к источникам питания, имеющим надлежащее заземление. Чтобы обеспечить заземление, эти кабели питания могут быть оснащены вилкой с 3 штырьками. Не используйте штепсельные переходники и не удаляйте контакт заземления из вилки кабеля питания. Если используется удлинитель, в нем должны быть установлены 2-х или 3-хконтактные розетки, соответствующие кабелю адаптера перемешного тока.
• Не кладите на кабель адаптера переменного тока никакие предметы и не размещайте его в местах, где на него можно наступить, а также там, где он может перекрутиться.
• Если используется многовыводной сетевой фильтр, будьте осторожны при включении кабеля питания адаптера переменного тока в сетевой фильтр. Некоторые сетевые фильтры допускают неправильное подключение электрической вилки. Это может привести к повреждению компьютера, а также к поражению электрическим током или пожару. Убедитесь, что заземляющий контакт разъема питания попадает в заземленший контакт розетки удлинителя.

• Пользуйтесь только аккумуляторными батареями Dell™, которые одобрены для применения с этим компьютером. Использование аккумуляторов других типов повышает риск возгорания или взрыва.
• Не носите аккумуляторный блок в кармане, кошельке или другой емкости вместе с металлическими предметами (например, ключами от автомобиля или скрепками для бумаги), поскольку это может привести к короткому замыканию клемм аккумулятора. Возникающий в результате замыкания чрезмерный электрический ток может вызвать резкое повышение температуры и привести к повреждению аккумуляторного блока, возгоранию или ожогу.
• При неправильном обращении с аккумулятором существует опасность получения ожогов. Не разбирайте аккумулятор. Обращайтесь с поврежденным или протекающим аккумулятором крайне осторожно. В случае повреждения аккумулятора электролит может вытекать из элементов аккумулятора и вызывать травмы.
  • Храните аккумулятор в недоступном для детей месте.
• Не храните и не оставляйте компьютер и батареи вблизи источников тепла, таких как радиатор, камип, кухонная плита, электронагреватели и та также не подвергайте батареи воздействию температур более 60°(140°\~F). При нагревании до чрезмерно высокой температуры может произойти разрыв или пробой элементов аккумулятора, что может привести к возгоранию.

- Не утилизируйте аккумулятор компьютера посредством его сжигания, а также вместе с обычными бытовыми отходами. Элементы аккумулятора могут взорваться. Утилизируйте использовающий аккумулятор согласно инструкциям производителя или обратитесь в местное агентство по утилизации отходов за получением инструкций по утилизации. Незамедлительно утилизируйте использовашные или повреждешные аккумуляторы.

БЕЗОПАСНОСТЬ: Путешествие на самолете

- На использование компьютера Dell в самолете могут распространяться некоторые правила и ограничения, принятые Федеральным управлением авиации США (Federal Aviation Administration). Например, такие инструкции/ограничения могут запрещать использование какого-либо персонального электронного устройства (PED), в котором предусмотрена возможность передачи радиочастот или других электромагнитных сигналов, на борту самолета.

– Если портативный компьютер Dell оснащен устройством Dell TrueMobile™ или другим беспроводным устройством связи, отключайте это устройство перед полетом и следуйте всем инструкциям экипажа самолета относительно таких устройств.
- Кроме того, на некоторых этапах полета, например при взлете и посадке, может быть запрещено пользоваться персональными электронными устройствами, такими как портативный компьютер. Некоторые авиакомпании считают критическими и другие этапы полета, например, полет на высоте ниже 3050 м. Выполняйте инструкции, указанные авиакомпанией, которые касаются возможности использования персональных электронных устройств (PED).

БЕЗОПАСНОСТЬ: Инструкции по электромагнитной совместимости (EMC)

Используйте экранированные сигнальные кабели для обеспечения поддержки необходимого класса электромагнитной совместимости (ЭМС) для дашной обстановки. Кабель для подключения принтера к параллельному порту можно приобрести у корпорации Dell. По желанию можно заказать кабель в корпорации Dell на веб-сайте по адресу: www.dell.com.

Статическое электричество может повредить внутренние электронные компоненты компьютера. Для предотвращения повреждений оборудования от статического электричества снимите статический электрический заряд со своего тела, прежде чем как коснуться любого из электронных компонентов компьютера, например, модуля памяти. Это можно сделать, прикоснувшись к неокрашенной металлической поверхности панели ввода/вывода компьютера.

При работе с компьютером

Во избежание повреждения компьютера соблюдайте следующие правила.

• Перед включением компьютера поставьте его на ровную поверхность.
- Во время поездок не подвергайте компьютер обычной процедуре проверки багажа. Компьютер можно проверять на рентгеновской установке, по никогда не пропускайте его через металлодетектор. Если компьютер проверяется вручную, всегда имейте под рукой заряженную аккумуляторную батарею на случай, если вас попросят включить компьютер.
- Если вы перевозите жесткий диск отдельно от компьютера, заверните его в непроводящий материал, например ткань или бумагу. Если жесткий диск проверяется вручную, будьте готовы к тому, что вас попросят установить его в компьютер. Жесткий диск можно проверять на рентгеновской установке, но никогда не пропускайте его через металлодетектор.
- Во время поездок не кладите компьютер на верхние полки для багажа, где компьютер может свободно перемещаться. Не роняйте компьютер и предохраняйте его от ударов.

• Защищайте компьютер, аккумуляторную батарею и жесткий диск от воздействия таких факторов окружающей среды, как пыль, грязь, продукты питания, жидкости, перегрев и переохлаждение, а также от прямых солнечных лучей.
• При изменении условий хранения компьютера, которые сопровождаются резким перепадом температуры и влажности, на компьютере или его внутренних компонентах может образоваться конденсат. Прежде чем начать работать с компьютером, дайте влаге испариться. Это поможет избежать выхода компьютера из строя.

ПРИМЕЧАНИЕ. При переносе компьютера из холодной среды в более теплую или наоборот дайте устройству адаптироваться к новым температурным условиям, прежде чем включать питание.

• При отключении кабеля от сети беритесь за вилку или за специальную петлю на вилке. Не тяните за кабель. При извлечении разъема держите его ровно во избежание изгибания штырьков разъема. Перед подсоединением кабеля также убедитесь в том, что оба разъема правильно сориентированы и совмещены.
• Будьте осторожны в обращении с компонентами. Держите компоненты (например, модули памяти) за края, не дотрагиваясь до контактов.
• Прежде чем вынимать модуль памяти из разъема на системной плате или отсоединять устройство, выключите компьютер, отсоедините кабель адаптера перемешного тока, вышьте аккумуляторную батарею из ее отсека или внешнего модульного отсека и подождите 5Иначе можно повредить системную плату.
• Чистку дисплея следует проводить с помощью чистой мягкой ткани и воды. Смочив ткань водой, перемещайте ее по дисплею в одном направлении - сверху вниз. Очистив дисплей, быстро удалите с него влагу, чтобы он был сухим. Длительный контакт с влагой может повредить дисплей. He используйте для очистки дисплея имеющиеся в продаже очистители для окон.
• Если в компьютер попала вода, или он поврежден, выполните действия, описанные в разделе «Устранение неисправностей» в Руководстве пользователя. Если после выполнения этих действий компьютер не будет работать надлежащим образом, обратитесь в компанию Dell (см. «Получение справки» в Руководстве пользователя для получения соответствующей контактной информации).

БЕЗОПАСНОСТЬ: Эргономические факторы при работе на компьютере

ПРЕДУПРЕЖДЕНИЕ. Неправильная или продолжительная работа с клавиатурой может привести к заболеванию.

ПРЕДУПРЕЖДЕНИЕ. Длительная работа за дисплеем или внешним монитором может вызвать переутомление глаз.

Чтобы работа была более комфортной и эффективной, следуйте указаниям по эргономике, приведенным в Приложении электронного Руководства пользователя во время установки и работы на компьютере.

Данный переносной компьютер не предназначен для длительного использования в качестве офисного оборудования. При работе в офисе лучше использовать внешнюю клавиатуру.

БЕЗОПАСНОСТЬ: Работа внутри компьютера

Перед установкой или удалением модулей памяти, плат Mini PCI и модема выполните следующие действия.

ПРИМЕЧАНИЕ. Единственной причиной для доступа и работы внутри компьютера может быть установка модулей памяти, мини-платы PCI card, модем, платы Bluetooth™ или резервной батареи.

ПРИМЕЧАНИЕ. Во избежание повреждения системной платы перед отсоединением устройства или удалением модуля памяти, мини-платы PCI card, модема, платы Bluetooth или резервной батареи подождите 5 секунд после выключения компьютера.

1 Выключите компьютер и все подсоединенные устройства.

2 Отсоедините компьютер и другие устройства от электрических розсток, чтобы снизить возможный риск получения травм или поражения электрическим током. Также отключите от компьютера все телефошные и телекоммуникационные линии.
3 Выньте основную батарею из аккумуляторного отсека и, если необходимо, вторую батарею из модульного отсека.
4 Избавьтесь от заряда статического электричества, прикоспувшись к неокрашенной металлической поверхности на задней панели компьютера.
5 В процессе работы периодически дотрагивайтесь до неокрашенных металлических поверхностей, чтобы снять статическое напряжение, которое может повредить внутрешие компоненты.

БЕЗОПАСНОСТЬ: Защита от электростатического разряда

Статическое электричество может повредить внутренние электронные компоненты компьютера. Для предотвращения повреждений оборудования от статического электричества снимите статический электрический заряд со своего тела, прежде чем как коснуться любого из электронных компонентов компьютера, например, модуля памяти. Для этого можно периодически прикасаться к неокрашенной металлической поверхности на задней панели корпуса.

При работе внутри компьютера периодически касайтесь неокрашенной металлической поверхности на задней панели, чтобы снять с себя накопленный электростатический заряд.

Во избежание повреждения оборудования электростатическим разрядом можно также принять следующие меры безопасности.

• При распаковке компонента, чувствительного к статическому электричеству, не извлекайте его из антистатического упаковочного материала до момента его установки. Прежде чем удалять антистатическую упаковку, не забудьте снять с себя статическое электричество.
• При перевозке компонентов, чувствительных к статическому электричеству, сначала поместите их в антистатический контейпер или упаковку.
• Выполняйте любую работу с чувствительными компонентами только в местах, защищенных от статического электричества. Пользуйтесь антистатическими ковриками и прокладками для сиденья, если это возможно.

БЕЗОПАСНОСТЬ: Утилизация батареи

В данном компьютере используется ионно-литиевая батарея типа «таблетка». Инструкции по замене иошно-литиевой батареи в компьютере приведены в разделе «Извлечение батареи» на Стр 215.

Литиево-ионная батарея типа «таблетка» - это батарея с длительным сроком службы, и вполне вероятно, что вам никогда не придется заменять ее. Однако если ее все же потребуется заменить, см. раздел «Установка и удаление резервной батареи» на Стр 216.

Не выбрасывайте батарею вместе с бытовыми отходами. Адрес ближайшего центра утилизации аккумуляторных батарей можно выяснить у местного предприятия по уничтожению отходов.

Поиск информации на компьютере

Что вы ищете Информация находится здесь

• Программа диагностики компьютера
  • Драйверы для компьютера
  • Документация по по компьютеру
  • Документация на устройства

Компакт-диск Drivers and Utilities (Драйверы и утилиты) (также называется ResourceCD (Диск с ресурсами))

Документация и драйверы уже установлены на компьютере. С помощью этого компакт-диска можно получить доступ к документации, переустанавливать драйверы и пользоваться средствами диагностики.

На жестком диске компьютера могут быть записаны файлы Readme, содержащие самую свежую информацию о технических новшествах компьютера или справочные материалы для опытных пользователей и технических специалистов.

• Установка компьютера
• Информация о гарантиях
• Инструкции по технике безопасности

Информационное руководство по системе Dell™

ЗАМЕТКА. Этот документ в формате PDF можно найти на сайте support.dell.com.

Что вы ищете Информация находится здесь

• Удаление и замена компонентов
- Спецификации
- Настройка системы
- Устранение неисправностей и решение проблем

Руководство пользователя

Центр справки и поддержки системы Microsoft® Windows® XP

1 Нажмите кнопку Пуск и выберите Справка и поддержка.

2 Выберите User's and system guides (Руководство пользователя и системное руководство), а затем User's guides (Руководство пользователя).

Windows 2000

Дважды щелкните значок User's Guides (Ру «Света пользователя») на рабочем столе компьютера.

• Код экспресс-обслуживания и метка производителя
  • Лицензионная метка Microsoft Windows

метка производителя и лицензия Microsoft Windows

Эти метки расположены на компьютере.

•Метка производителя требуется для идентификации компьютера на сайте support.dell.com или при обращении в службу технической поддержки.

• Код экспресс-обслуживания вводится, чтобы связаться с службой технической поддержки. Система обслуживания клиентов Dell через код экспресс-обслуживания может быть недоступна в некоторых странах.
• Лицензионная метка Microsoft® Windows® используется при переустановке операционной системы.

Что вы ищете Информация находится здесь

• Самые новые драйверы для компьютера
• Ответы службы технической поддержки на вопросы
• Интерактивная дискуссия с другими пользователями и службой технической поддержки
  • Документация по компьютеру

Веб-сайт поддержки Dell — support.dell.com

На сайте поддержки Dell Support имеются некоторые интерактивные инструменты, включая следующие:

• Solutions (Разрешение вопросов) — подсказки и советы по поиску и устранению неисправностей, статьи технических специалистов и оперативные курсы обучения
• Сообщество — Интерактивная дискуссия с другими пользователями Dell
• Upgrades (Обновления) — информация о новых версиях различных компонентов (например, памяти, жесткого диска и операционной системы)
• Customer Care (Отдел обслуживания покупателей) — контактная информация, информация о состоянии исполнения заказа, гарантии и ремонте
• Downloads (Данные для загрузки)— драйверы, исправления и обновления программного обеспечения

• Reference (Справочная информация) — компьютерная документация, технические характеристики изделий и официальные документы

• Состояние вызова обслуживания и хронология поддержки

• Основные технические вопросы по компьютеру
• Часто задаваемые вопросы
• Файлы для загрузки
• Подробная конфигурация компьютера
• Контактная информация по обслуживанию компьютера
• Как работать в Windows\~XP
  • Документация по компьютеру
  • Документация по устройствам (например, модему)

Основной веб-сайт поддержки клиентов Dell — premiersupport.dell.com

Основной веб-сайт поддержки Dell предназначен для корпораций, правительственных и образовательных учреждений. Этот сайт доступен не во всех регионах.

Центр справки и поддержки Windows

1 Нажмите кнопку Пуск и выберите Справка и поддержка.
2 Введите слово или фразу, описывающие проблему, и щелкните значок стрелки.
3 Щелкните раздел, соответствующий вашей проблеме.
4 Следуйте инструкциям на экране.

Что вы ищете Информация находится здесь

- Переустановка операционной системы

Компакт-диск с операционной системой

Операционная система уже установлена на компьютере. Чтобы повторно установить операционную систему, используйте компакт-диск Operating System (Операционная система). Инструкции по повторной установке операционной системы см. в Руководстве пользователя.

После повторной установки операционной системы, используйте компакт-диск Drivers and Utilities (Драйверы и Утилиты) для переустановки драйверов устройств, которые входят в комплект поставки компьютера.

Наклейка с ключом продукта для операционной системы находится на компьютере.

Настройка компьютера

ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению операций данного раздела, выполните указания по безопасности в начале этого документа.

1 Распакуйте коробку с принадлежностями.
2 Отложите в сторону те принадлежности, которые не понадобятся для завершения установки.
В коробке с принадлежностями находится документация пользователя, а также все заказанное вами программное обеспечение и дополнительные компоненты (платы РСдисководы, аккумуляторные батареи и т.п.).
3 Подсоедините адаптер переменного тока к соответствующему разъему на компьютере и к электророзетке.

4 Откройте крышку дисплея и нажмите кнопку включения, чтобы включить компьютер.

ЗАМЕТКА. Не пристыковывайте компьютер к стыковочному устройству до тех пор, пока хотя бы один раз не включите и не выключите его.

О компьютере

Вид спереди

Вид слева

Вид справа

Вид сзади

ПРЕДУПРЕЖДЕНИЕ. Не закрывайте воздухозаборник, не вставляйте в него предметы и следите, чтобы в нем не накапливалась пыль. Не держите работающий компьютер в местах с недостаточной вентиляцией, например в закрытом кейсе. Это может повредить компьютер или привести к пожару.

Вид снизу

Извлечение батареи

Информацию по извлечению дополнительного аккумулятора см. в разделе «Использование модульного отсека» в электронном Руководстве пользователя.

ПРЕДУПРЕЖДЕНИЕ. Перед выполнением этой процедуры выключите компьютер, отсоедините его от электросети, а также отсоедините модем от телефонной линии.

ПРИМЕЧАНИЕ. Если производится замена аккумулятора на компьютере, который находится в режиме ожидания, ее следует выполнить в течение 90 секунд, по истечении которых компьютер выключится, и несохраненные данные будут утеряны.

1 Выключите компьютер, отсоедините его от электросети, а также отсоедините модем от телефонной линии.
2 Если компьютер подключен к стыковочному устройству, отстыкуйте его. Инструкции см. в документации, поставляемой со стыковочным устройством.
3 Сдвинув и удерживая защелку отсека для аккумулятора на нижней панели компьютера, извлеките аккумулятор из отсека.

Установка и удаление резервного аккумулятора

1 Извлеките аккумулятор.
2 Откройте крышку отсека резервного аккумулятора.

3 Сдвиньте резервный аккумулятор в направлении разъема, а затем извлеките его из отсека.
4 Отсоедините кабель резервного аккумулятора от разъема.

5 Подсоедините кабель резервного аккумулятора к разъему в отсеке.

6 Поместите резервный аккумулятор в отсек и закройте крышку.

Установка аккумулятора

Продвигайте батарею в отсек, пока не услышите щелчок.

Информацию по извлечению дополнительного аккумулятора см. в разделе «Использование модульного отсека» в электронном Руководстве пользователя.

Dell Diagnostics

ПРЕДУПРЕЖДЕНИЕ. Перед тем как приступить к выполнению операций данного раздела, выполните указания по безопасности в начале этого документа.

Когда использовать программу Dell Diagnostics

Если при работе на компьютере возникают неполадки, выполните тесты, указанные в разделе «Устранение неисправностей» Руководства пользователя, и запустите программу Dell Diagnostics, прежде чем обращаться за консультацией в службу технической поддержки Dell.

Перед началом работы рекомендуется распечатать процедуры из этого раздела.

ПРИМЕЧАНИЕ. Программа Dell Diagnostics работает только на компьютера марки Dell™.

Программа Dell Diagnostics находится в скрытом разделе Diagnostic Utility жесткого диска.

ЗАМЕТКА. Если на дисплее компьютера отсутствует изображение, обратитесь в корпорацию Dell (контактная информация приведена в разделе «Получение справки» Руководства пользователя).

1 Выключите компьютер.
2 Если компьютер подключен к стыковочному устройству, отстыкуйте его. Инструкции см. в документации, поставляемой со стыковочным устройством.
3 Подключите компьютер к электросети.
4 Включите компьютер. Когда появится логотип DELL™, немедленно нажмите клавишу .

ЗАМЕТКА. Если на дисплее ничего не изображается, нажмите и удерживайте и кнопку питания в течение примерено 5 секунд, чтобы запустить программу Dell Diagnostics. Компьютер автоматически запустит тест системы перед загрузкой.

ЗАМЕТКА. Если будет получено сообщение о том, что разделы утилиты диагностики не найдены, запустите программу Dell Diagnostics с компакт-диска компакт-диск Drivers and Utilities (Драйверы и Утилиты).

Если эти клавиши нажаты с опозданием и появился экран с логотипом Microsoft® Windows®, дождитесь появления рабочего стола Windows. Затем завершите работу компьютера с помощью меню Пуск и повторите попытку.

5 Когда появится список загрузочных устройств, выделите пункт Диагностика и нажмите клавишу .

Компьютер запускает проверку Pre-boot System Assessment серию встроенных диагностических тестов, которые проверяют системную плату, клавиатуру, жесткий диск и дисплей.

• Во время проверки отвечайте на вопросы, отображаемые на экране.

• Если обнаружен какой-либо сбой, компьютер останавливается и выдает звуковой сигнал. Чтобы остановить тестирование и перезагрузить компьютер, нажмите клавишу . Чтобы перейти к следующему тесту, нажмите клавишу . Чтобы повторно протестировать неисправный компонент, нажмите клавишу .
• Если при проведении теста системы перед загрузкой будут обнаружены неполадки, запишите коды ошибки и обратитесь в корпорацию Dell (контактная информация приведена в разделе «Получение справки» Руководства пользователя), прежде чем перейти к программе Dell Diagnostics.

Если тест системы перед загрузкой выполнен успешно, появится сообщение Booting Dell Diagnostic Utility Partition. Press any key to continue (Загрузка раздела Dell Diagnostic Utility. Нажмите любую клавишу для продолжения). Press any key to continue (Загрузка раздела утилиты Dell Diagnostic Utility. Нажмите любую клавишу для продолжения).

6 Нажмите любую клавишу, чтобы запустить программу Dell Diagnostics из раздела средств диагностики жесткого диска.
7 Когда появится Main Menu (Главное меню) программы Dell Diagnostics, выберите тест для запуска.

Главное меню программы Dell Diagnostics

1 После загрузки программы Dell Diagnostics и появления окна Main Menu (Главное меню) щелкните на кнопке для выбора нужного параметра.

Параметр Функция
Express Test(Экспресс-тест)	Быстрое тестирование устройств. Этот тест обычно продолжается 10-20 минут и не требует вашего участия.Выполните Express Test (Экспресс-тест) в первую очередь, чтобы увеличить вероятность быстрого обнаружения проблемы.
Extended Test(Pасширенный тест)	Полная проверка устройств. Обычно занимает более часа и периодически требует от вас ответов на вопросы.
Custom Test(Настраиваемый тест)	Тестирование выбранного устройства. Вы можете настроить тесты, которые хотите запустить.
Symptom Tree(Дерево симптомов)	Список наиболее часто встречающихся признаков, с помощью которого вы можете выбрать тест, исходя из особенностей возникшей проблемы.

2 Если во время теста возникла проблема, появится сообщение с кодом ошибки и описанием проблемы. Запишите эту информацию и выполните инструкции на экране.

Если состояние ошибки разрешить не удается, обратитесь в корпорацию Dell (контактная информация приведена в разделе «Получение справки» Руководства пользователя).

ЗАМЕТКА. Метка производителя (Service Tag) компьютера отображается в верхней части экрана каждого теста. При обращении в корпорацию Dell служба технической поддержки потребует от вас указать Метку производителя.

3 Если запущены тесты Custom Test (Настраиваемый тест) или Symptom Tree (Дерево симптомов), подробную информацию можно получить на соответствующих вкладках, описание которых приведено в следующей таблице.

Вкладка Функция
Результаты	Результаты тестов и выявленные ошибки.
Ошибка	Выявленные ошибки, их коды и описание проблемы.
Справка	Описание тестов и требования для их запуска.
Страница Configuration	Аппаратная конфигурация выбранного устройства.Программа Dell Diagnostics получает информацию оконфигурации всех устройств из программы настройкисистемы, памяти и различных внутренних тестов, азатем отображает ее как список устройств в левой частизкрана. В списке устройств могут отсутствовать именавсех компонентов, установленных на компьютере, иливсех подключенных к нему устройств.
Параметры	Позволяет настраивать тест путем изменения настроектеста.

4 По завершении тестов закройте экран теста, чтобы вернуться к экрану Main Menu (Главное меню). Чтобы выйти из программы Dell Diagnostics и перезагрузить компьютер, закройте окно Main Menu (Главное меню).

Законодательство и стандарты

Электромагнитные помехи (ЕМІ) - это любой сигнал или излучение, исходящие в пространство или проходящие по силовым или сигнальным проводам, которые подвергают опасности функционирование радионавигационных приборов или других средств безопасности либо значительно ухудшают, затрудняют или многократно прерывают работу лицензированных служб радиосвязи. К службам радиосвязи относятся, в частности, коммерческое радиовещание в диапазоне АМ/FM, телевидение, сотовая связь, радиолокационные установки, авиадиспетчерские службы, пейджинговые службы и службы персональной связи (Personal Communication Services PCS). Эти лицензированные службы, в сочетании с источниками непреднамеренного излучения, например, цифровыми устройствами (включая компьютеры), создают электромагнитную среду.

Электромагнитной совместимостью (Electromagnetic Compatibility EMC) называют способность электронного оборудования правильно работать в окружении электронных приборов. Хотя данный компьютер разработан в соответствии с требованиями регулирующих органов в отношении электромагнитных помех, нет гарантии того, что такие помехи не возникнут в особых случаях. Если данное оборудование создает помехи в работе служб радиосвязи, что можно определить, отключив это оборудование и снова включив его, попытайтесь устранить помехи с помощью одного или нескольких указанных ниже способов.

• Переориентируйте приемную антенну.
- Измените положение компьютера относительно приемника.
• Отодвиньте компьютер от приемника.
- Подключите компьютер к другой розетке, так чтобы питание компьютера и приемника осуществлялось от разных электроцепей.

Если необходимо, проконсультируйтесь у представителя службы технической поддержки корпорации Dell или у опытного радиотехника.

Для получения дополнительной информации о нормах и требованиях см. Руководство пользователя, прилагаемое к компьютеру. Для получения доступа к Руководству пользователя см. Стр 207.

Dell™ Latitude™ D505 Series

Напечатано в Ирландии.

Vytlačené v Írsku.
