Typ produktu	Laptop
Marka	Dell
Model	Latitude D505
Procesor	Intel Pentium M lub Celeron
Pamięć	DDR SDRAM (rozbudowywalna przez użytkownika)
Pamięć masowa	Wewnętrzny dysk twardy
Wyświetlacz	14,1-calowy lub 15-calowy TFT
Bateria	Litowo-jonowa, wymienna przez użytkownika
Zasilacz sieciowy	Zatwierdzony przez Dell, 65W lub 90W
Waga	Około 2,5 kg (5,5 funta)
Wymiary	Około 315 x 260 x 33 mm
Bezprzewodowa łączność	Opcjonalnie Dell TrueMobile lub Bluetooth
Modem	Wbudowany 56K V.92
System operacyjny	Windows XP lub Windows 2000
Diagnostyka	Diagnostyka Dell na ukrytej partycji
Bezpieczeństwo	Środki ostrożności ESD, bezpieczeństwo baterii, wytyczne ergonomiczne
Konserwacja	Czyścić miękką szmatką zwilżoną wodą
Części wymienne przez użytkownika	Bateria, pamięć, karta Mini PCI, modem, Bluetooth, bateria rezerwowa
Zgodność z przepisami	Zgodne z FCC i EMC
Rok produkcji	2003

Często zadawane pytania - Latitude D505 DELL

Jak wyjąć baterię z Dell Latitude D505?

Upewnij się, że komputer jest wyłączony, odłączony od gniazdka elektrycznego i gniazda telefonicznego. Przesuń i przytrzymaj zatrzask komory baterii na spodzie komputera, a następnie wyjmij baterię z komory.

Jak uruchomić diagnostykę Dell?

Wyłącz komputer, a następnie włącz go. Gdy pojawi się logo Dell, naciśnij natychmiast . Z listy urządzeń startowych wybierz Diagnostics i naciśnij . System uruchomi Pre-boot System Assessment, a następnie możesz wybrać Express Test, Extended Test, Custom Test lub Symptom Tree.

Jaki typ baterii stosuje Latitude D505?

Używa baterii litowo-jonowej. Komputer ma również litową baterię rezerwową w kształcie monety.

Czy mogę samodzielnie wymienić pamięć?

Tak, możesz wymienić moduły pamięci. Postępuj zgodnie ze środkami ostrożności: wyłącz komputer, odłącz zasilacz sieciowy, wyjmij baterię i uziem się, dotykając niemalowanej metalowej powierzchni przed dotknięciem modułów.

Co zrobić, jeśli komputer ulegnie zamoczeniu?

Postępuj zgodnie z procedurami opisanymi w „Rozwiązywanie problemów” w Podręczniku użytkownika. Jeśli po wykonaniu tych procedur komputer nie działa prawidłowo, skontaktuj się z pomocą techniczną Dell.

Czy bezpieczne jest używanie laptopa na kolanach?

Nie pozwalaj, aby przenośny komputer działał z podstawą spoczywającą bezpośrednio na odsłoniętej skórze przez dłuższy czas. Temperatura powierzchni wzrasta podczas normalnej pracy i może powodować dyskomfort lub oparzenia.

Jak czyścić wyświetlacz?

Użyj miękkiej, czystej szmatki zwilżonej wodą. Nałóż wodę na szmatkę, a następnie przeciągnij szmatką po wyświetlaczu w jednym kierunku od góry do dołu. Szybko usuń wilgoć i utrzymuj wyświetlacz w suchości.

Jakiego zasilacza sieciowego mogę używać?

Używaj wyłącznie zasilacza sieciowego dostarczonego przez Dell i zatwierdzonego dla tego komputera. Użycie innego zasilacza może spowodować pożar lub wybuch.

Jak zainstalować baterię rezerwową?

Najpierw wyjmij główną baterię. Następnie zdejmij pokrywę baterii rezerwowej, przesuń baterię rezerwową w kierunku złącza, wyciągnij ją, odłącz kabel, a następnie podłącz kabel nowej baterii, umieść ją w komorze i załóż pokrywę.

Gdzie znajdę numer Service Tag swojego komputera?

Numer Service Tag znajduje się na etykiecie na komputerze. Użyj go przy kontaktowaniu się z pomocą techniczną lub odwiedzaniu witryny pomocy technicznej Dell.

INSTRUKCJA OBSŁUGI Latitude D505 DELL

Przewodnik po systemie

Przewodnik po systemie

Model PP10L

Informacje, uwagi i ostrzezenia

INFORMACJA: INFORMACJA oznacza ważną wiadomość, która pomoże lepiej korzystać z komputera.

UWAGA: UWAGA wskazuje na możliwość uszkodzenia sprzętu lub utraty danych oraz informuje o sposobach uniknięcia problemu.

OSTRZEŻENIE: OSTRZEŻENIE informuje o sytuacjach, w których występuje ryzyko uszkodzenia sprzętu, obrażeń ciała lub śmierci.

Skróty i akronimy

Pełna lista skrótów i akronimów znajduje się w User's Guide (Podręcznik użytkownika) (w zależności od systemu operacyjnego należy dwukrotnie kliknąć ikone User's Guide (Podręcznik użytkownika) na pulpicie lub kliknąć przycisk Start, kliknąć opcję Help and Support Center (Centrum pomocy technicznej i wsparcia), a następnie kliknąć opcję User and system guides (Instrukcje użytkownika i systemu)).

Jeśli zakupiono komputer firmy Dell™ z serii n, żadne odniesienia do systemu operacyjnego Microsoft® Windows® zawarte w tym dokumencie nie mają zastosowania.

Informacje zamieszczone w tym dokumencie mogą zostać zmienione bez uprzedzenia. © 2003 Dell Inc. Wszelkie prawa zastrzeżone.

Powielanie w jakikolwiek sposób bez pisemnej zgody firmy Dell Inc. jest surowo zakazane.

Znaki towarowe użyte w tekście: Dell, logo DELL, TrueMobile oraz Latitude są znakami należącymi do firmy Dell Inc.; Intel, Pentium oraz Celeron są zarejestrowanymi znakami towarowymi firmy Intel Corporation; Microsoft oraz Windows są zarejestrowanymi znakami towarowymi firmy Microsoft Corporation; Bluetooth jest znakiem towarowym należącym do firmy Bluetooth SIG, Inc. i jest używany przez firmę Dell Inc. w ramach licencji.

Tekst może zawierać także inne znaki towarowe i nazwy handlowe odnoszące się do podmiotów posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie praw własności do marek ani nazw handlowych innych niż jej własne.

Model PP10L

Październik 2003 P/N N1212 Wersja A01

Spis treści

PRZESTROGA: Instrukcje dotyczące bezpieczeństw 177

BEZPIECZEŃSTWO: Ogólne 177

BEZPIECZEŃSTWO: Zasilanie 178

BEZPIECZEŃSTWO: Akumulator ..... 178

BEZPIECZEŃSTWO: Podróżowanie samolotem 178

BEZPIECZEŃSTWO: Instrukcje dotyczące zgodności elektromagnetycznej . 179

Podczas korzystania z komputera. 179

BEZPIECZEŃSTWO: Ergonomiczne korzystanie z komputera. ..... 180

BEZPIECZEŃSTWO: Podczas pracy wewnątrz komputera ..... 180

BEZPIECZEŃSTWO: Ochrona przed wyładowaniami elektrostatycznymi . . 181

BEZPIECZEŃSTWO: Utylizacja baterii ..... 181

Wyszukiwanie informacji o komputerze. 182

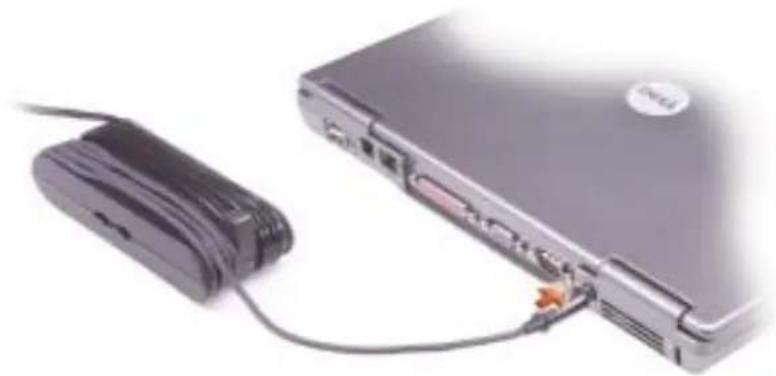

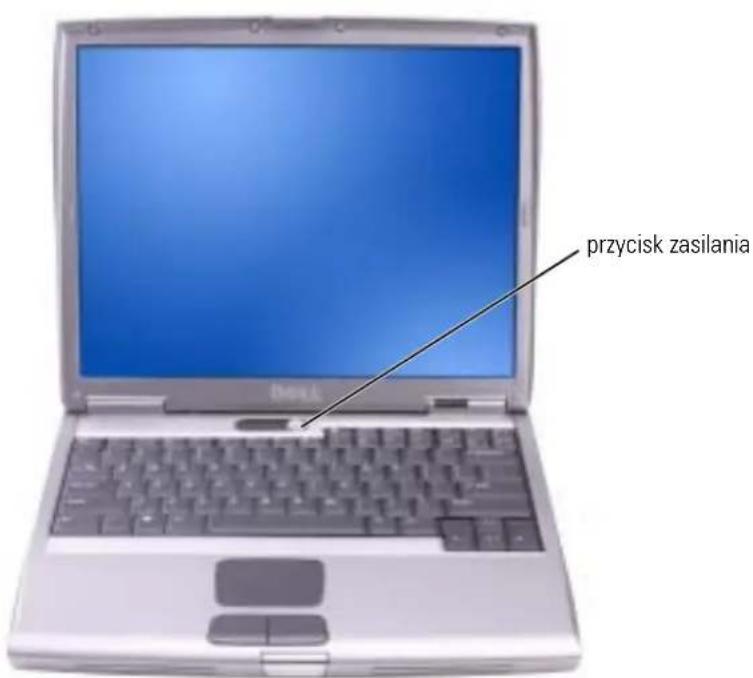

Przygotowywanie komputera do pracy 185

Informacje o komputerze. 187

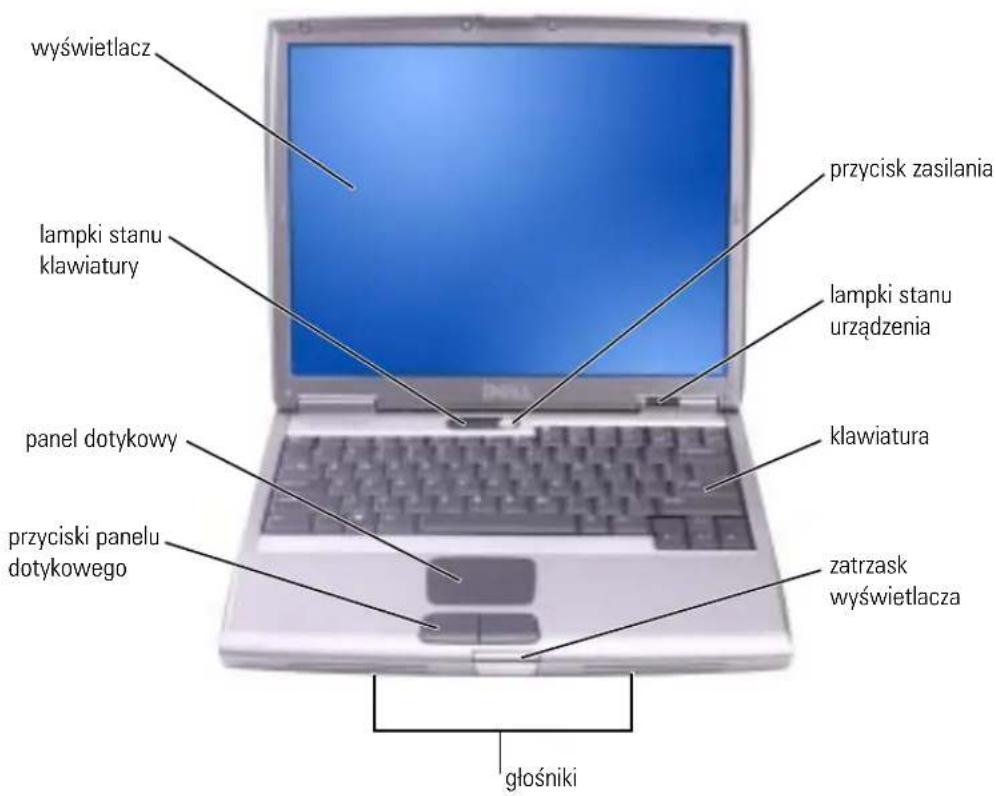

Widok od przodu 187

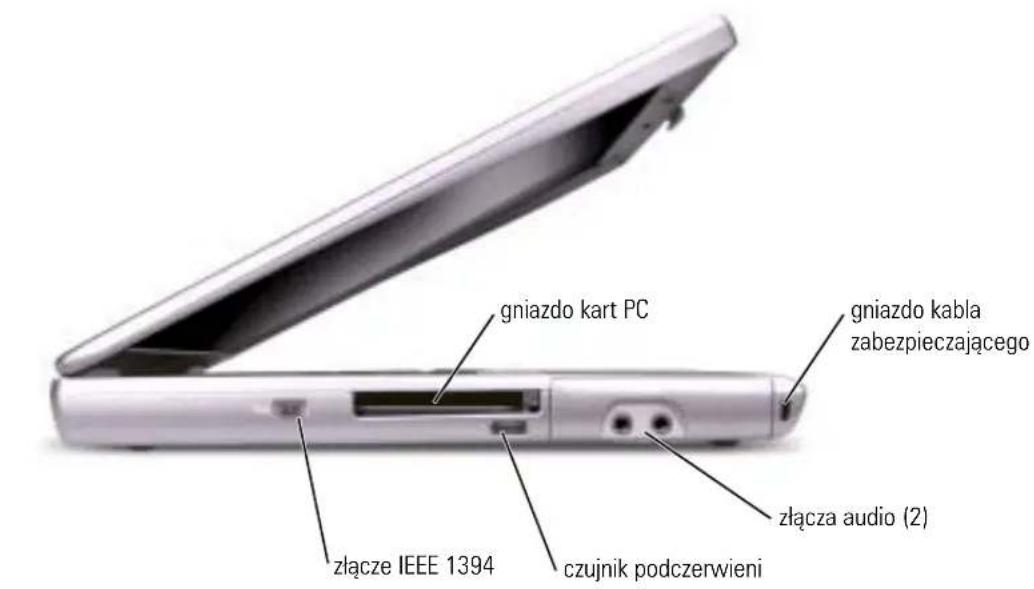

Widok od lewej 188

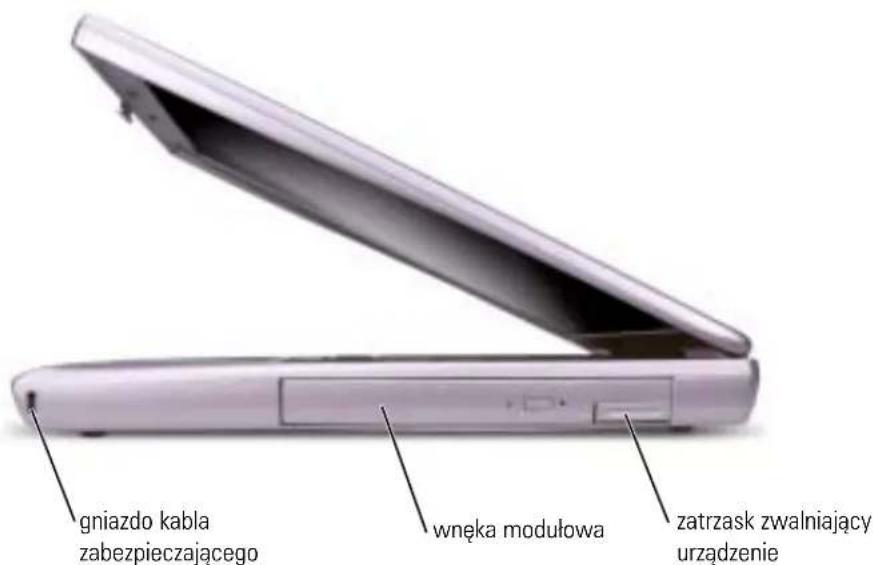

Widok od prawej. 188

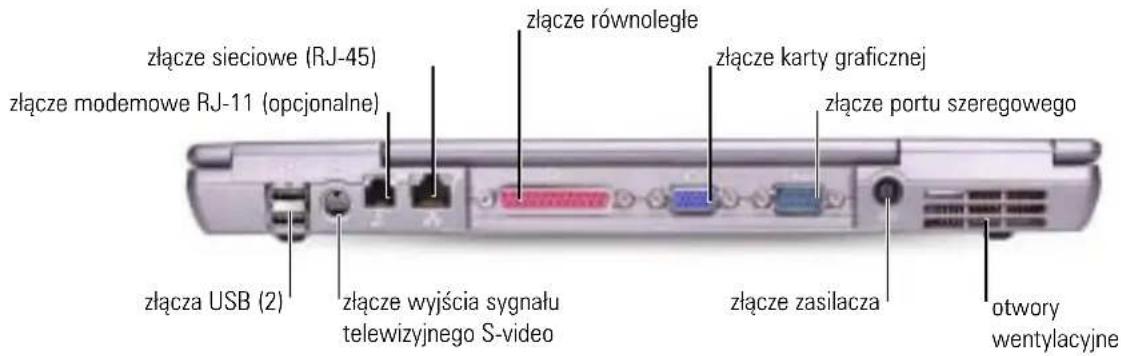

Widok od tyłu 189

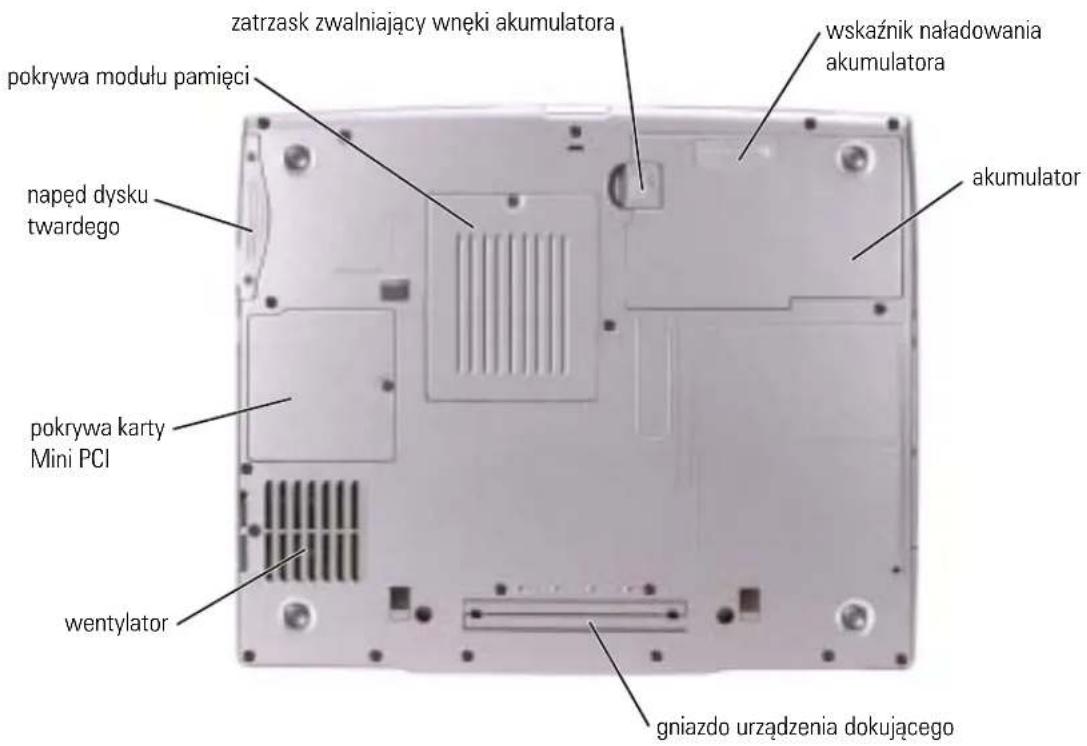

Widok od spodu 189

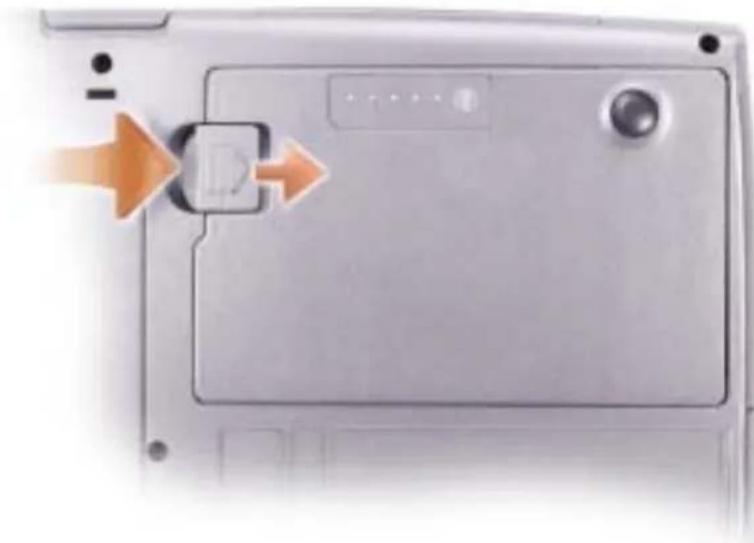

Wyjmowanie akumulatora 190

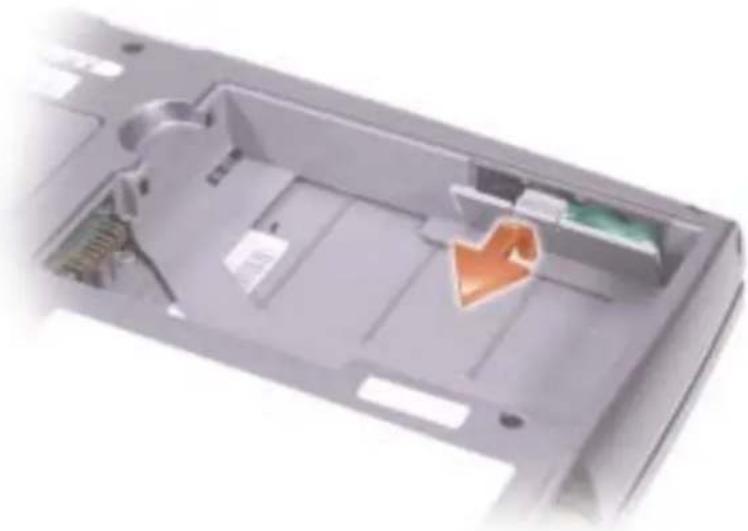

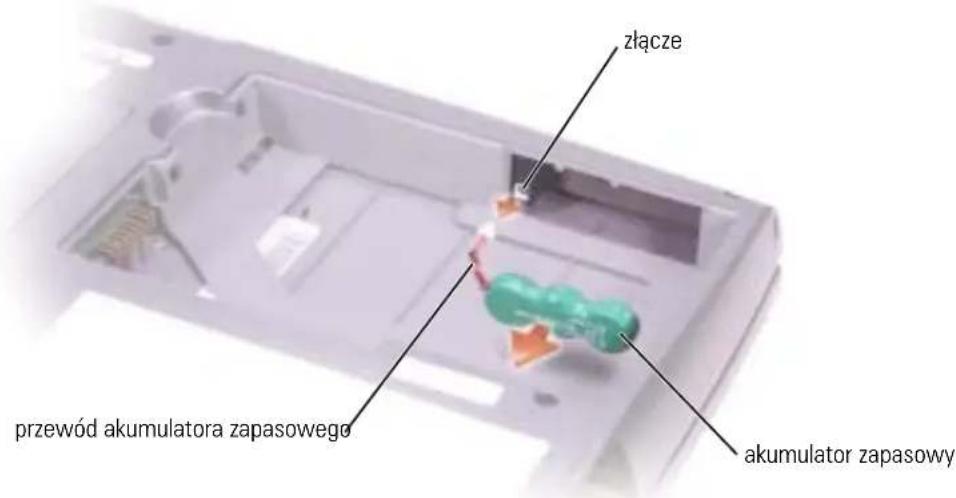

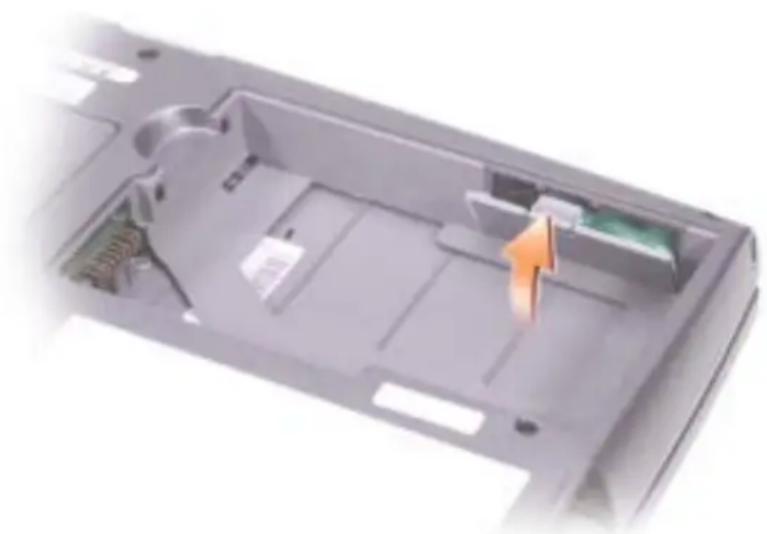

Wyjmowanie i instalowanie akumulatora zapasowego 191

Instalowanie akumulatora 192

Diagnostyka Dell. 193

Kiedy używać programu Dell Diagnostics ..... 193

Zgodność z normami 196

PRZESTROGA: Instrukcje dotyczące bezpieczeństw

Stosowanie się do poniższych zaleceń dotyczących bezpieczeństwa pomoże w zapewnieniu bezpieczeństwa użytkownika oraz w ochronie komputera i środowiska pracy.

BEZPIECZEŃSTWO: Ogólne

• Nie należy podejmować samodzielnych prób naprawy komputera, chyba że użytkownik jest przeszkolonym pracownikiem serwisu technicznego. Zawsze postępować zgodnie z instrukcjami instalacji.
• Jeżeli urządzenie jest zasilane z listwy zasilającej i zasilacza prądu zmiennego, należy upewnić się, że całkowite natężic prądu dla produktów podłączonych do niego nie przekracza natężenia właściwego dla listwy zasilającej.
• Nie zatykać otworów i szczelin wentylacyjnych komputera. Grozi to pożarem lub porażeniem prądem w efekcie zwarcia elementów elektrycznych znajdujących się wewnątrz urządzenia.
  Gdy komputer pracuje, nie powinien znajdować się w miejscach o słabej cyrkulacji powietrza, np. w aktówce czy zamkniętej teczce. Utrudnienie cyrkulacji powietrza grozi uszkodzeniem komputera lub pożarem.
• Należy trzymać komputer z dala od kaloryferów i źródeł ciepła. Ponadto nie należy zasłaniać otworów wentylacyjnych. Nie wkładać pod komputer luźnych kartek papieru ani gazet, stawiać komputera w zamykancj półce regalu, na łózku, sofie ani na dywanie.
• Podezas zasilania komputera lub ładowania akumulatora należy umieścić zasilacz w miejscu o dobrej wentylacji, np. na blacie biurka lub na podłodze. Nie przykrywać zasilacza papierem ani innymi przedmiotami, które mogą ograniczać wymianę ciepła z otoczeniem, nie korzystać również z zasilacza bez wyjmowania go z futerału.
• W trakcie pracy komputera zasilacz może się nagrzewać do wysokich temperatur. Nalczy zachować ostrożność przy podnoszeniu zasilacza podczas pracy urządzenia lub zaraz po jej zakończeniu.
• Komputer przenośny nie może być używany przez długi czas, gdy jego podstawa spoczywa na nieosłoniętej skórze użytkownika. 'Temperatura powierzchni podstawy wzrasta podczas normalnej pracy (szczególnie jeśli podłączony jest zasilacz). Przedłużający się kontakt ze skórą może spowodować uczucic dyskomfortu, a nawet poparzenie.
• Nie należy używać komputera w pomieszczeniach wilgotnych ani w pobliżu zbiorników i ujęć wody, np. przy wannie, zlewie, na brzegu basenu lub w wilgotnej piwnicy.
• Jeśli komputer jest wyposażony w modem (zintegrowany lub opcjonalny, w postaci karty PC), w trakcie burzy należy odłączyć przewód modemu, aby zapobice niebezpieczeństwu porażenia prądem podczas wyładowania w sieci telefonicznej.
• Aby uniknąć możliwości porażenia elektrycznego podczas burzy, nie wolno podłączać ani odłączać przewodów od urządzenia, ani też przeprowadzać jakichkolwiek czynności konserwacyjnych lub konfiguracyjnych produktu. Nie należy używać komputera podczas wyładowań atmosferycznych, jeśli od urządzenia nie odłączono wszystkich przewodów, a komputer jest zasilany z akumulatora.
• Jeśli komputer jest wyposażony w modem, jego przewód połączeniowy powinien mieć rozmiar co najmniej 26 AWG i wtyczkę modułową RJ-11 zgodną ze standardem FCC.
• Przed otwarciem pokrywy modułu pamięci lub pokrywy karty Mini PCI na spodzie komputera, należy odlączyć wszystkie przewody od gniazdek elektrycznych oraz odlączyć przewod telefoniczny.
• Jeśli komputer jest wyposażony zarówno w złącze modemu RJ-11, jak i sieci RJ-45 (mają zbliżony wygląd), nalczy zwrócić uwagę, żeby przewód telefoniczny był podłączony do złącza RJ-11, a nie do złącza RJ-45.
• W trakeie pracy karty PC mogą nagrzewać się do wysokich temperatur. Dlatego przy wyjmowaniu kart PC po dłuższym okresic pracy należy zachować ostrożność.
• Przed przystąpieniem do czyszczenia komputera należy go wyłączyć z gniazdka elektrycznego. Do czyszczenia komputera należy używać miękkiej szmatki zwilżonej wodą. Nie używać środków czyszczących w płynic lub aerozolu, które mogą zawierać substancje łatwopalne.

BEZPIECZEŃSTWO: Zasilanie

• Należy używać tylko zasilacza firmy Dell, który został zatwierdzony do pracy z tym komputerem. Użycie innego zasilacza może wywołać pożar lub eksplozję.
• Przed podłączeniem komputera do gniazda elektrycznego należy sprawdzić parametry zasilacza i upewnić się, że wymagane napięcie i częstotliwość odpowiadają parametrom źródła zasilania.
• Aby odłączyć komputer od wszystkich źródeł zasilania, należy go wyłączyć, odlączyć zasilacz od gniazda elektrycznego, a następnie wyjąć akumulator zainstalowany we wnęce akumulatora lub we wnęce modułowej.
• Aby uchronić się przed porażeniem prądem, zasilacz oraz przewody zasilania urządzenia należy podłącać do gniazdek z prawidłowym uziemieniem. Przewody zasilania muszą posiadać wtyczkę z trzema stykami, umożliwiającą wykorzystanie przewodu uziemiającego. Nie wolno korzystać z przejściówek ani usuwać uziemienia z wtyczki przewodu zasilania. Stosując listwę zasilającą, jej rodzaj (2- lub 3-bolcowy) należy dopasować do przewodu zasilacza.
• Należy sprawdzić, czy nie nie leży na przewodzie zasilacza, a sam przewód nie znajduje się w miejscu, w którym można się o niego potknąć lub na niego nadepnąć.
• Korzystając z listwy zasilającej należy prawidłowo podłączyć przewód zasilacza do listwy zasilającej. W niektórych listwach zasilających możliwe jest nieprawidłowe podłączenie wtyczki. Nieprawidłowe włożenie wtyczki może spowodować trwałe uszkodzenie komputera, a także grozić pożarem oraz/lub porażeniem prądem. Należy się sprawdzić, czy bolce uziemiający wtyczki jest włożony do odpowiednicgo otworu uziemiającego listwy zasilającej.

BEZPIECZEŃSTWO: Akumulator

• Należy używać tylko modułów akumulatorowych firmy Dell™ zatwierdzonych do pracy z tym komputerem. Korzystanie z innych typów akumulatorów może zwiększyć ryzyko pożaru lub wybuchu.
• Nie przenosić akumulatora w kieszeni, torebec ani w innym pojemniku, w którym znajdują się metalowe elementy (np. kluczyki samochodowe lub spinacze do papieru), aby nie doprowadzić do zwarcia między biegunami akumulatora. Zwarecie prowadzi do wytworzenia bardzo wysokiech temperatur i może uszkodzić akumulator lub wywołać pożar bądź oparzenia.
• Nieprawidłowe obchodzenie się z akumulatorem wiąże się z ryzykiem oparzenia. Nie rozbierać akumulatora. Z uszkodzonym lub przeciekającym akumulatorem należy obchodzić się z najwyższą ostrożnością. Jeśli akumulator jest uszkodzony, z jego ogniw może wyciekać elektrolit; który może spowodować obrażenia.

- Akumulator należy przechowywać w miejscu niedostępnym dla dzieci.

• Nie nalczy przechowywać ani pozostawiać komputera lub akumulatora w pobliżu źródeł ciepła, takich jak kaloryfer, kominek, piec, grzałka elektryczna oraz innych urządzeń wytwarzających ciepło ani w inny sposób narażać ich na działanie temperatury powyżej 60°C (140°F). Ogniwa akumulatora wystawione na działanie wysokich temperatur mogą wybuchnąć lub pęknąć, co wiąże się z ryzykiem pożaru.
• Akumulatorów komputera nie wolno wrzucać do ognia lub do pojemników ze zwykłymi odpadami komunalnymi. Ogniwa akumulatora mogą eksplodować. Zużyte akumulatory należy poddać utylizacji zgodnie z instrukcjami producenta lub skontaktować się z firmą świadczącą usługi wywozu odpadów, aby dowiedzicę się na temat sposobów ich utylizacji. Zadbaj o możliwe najszybszą utylizację zużytych lub uszkodzonych akumulatorów.

BEZPIECZEŃSTWO: Podróżowanie samolotem

- Korzystanie z komputera firmy Dell na pokładzie samolotu może być ograniczone przepisami lotniczymi Federal Aviation Administration oraz/lub przepisami obowiązującymi na danej linii lotniczej. Przykładowo, przepisy mogą nie zezwalać na korzystanie na pokładzie samolotu z jakichkolwiek osobistych urządzeń elektronicznych (PED), które mają możliwość przesyłania danych za pośrednictwem fal radiowych lub mogą wysyłać inne sygnały elektromagnetyczne.

- W celu dostosowania się do wszystkich tych ograniczeń, w przypadku, gdy komputer przenośny firmy Dell wyposażony jest w moduł Dell TrueMobile™ lub inne urządzenie łączności bezprzewodowej, należy wyłączyć to urządzenie przed wejściem na pokład samolotu i stosować się do wskazówck personelu dotyczących postępowania z takim urządzeniem.

Dodatkowo korzystanie z dowolnego urządzenia PED, takiego jak komputer przenośny, może być zabronione podczas pobytu w samolocie podczas krytycznych etapów lotu, np. startu i lądowania. W przypadku niektórych linii lotniczych dodatkowo jako krytyczny etap lotu określa się dowolny moment, gdy pułap samolotu jest niższy niż 3050 m (10000 stóp). Z urządzenia PED należy korzystać zgodnie z zasadami obowiązującymi na danej linii lotniczej.

BEZPIECZEŃSTWO: Instrukcje dotyczące zgodności elektromagnetycznej

Aby zapewnić zachowanie odpowiedniej klasyfikacji zgodności elektromagnetycznej (EMC) dla danego środowiska, nalczy używać ekranowanych przewodów sygnałowych. Przewód połączeniowy do drukarek podłączanych do portu równoległego jest dostępny w ofercie firmy Dell. Przewód można zamówić w firmie Dell w witrynie sieci Web pod adresem www.dell.com.

Wyładowania elektrostatyczne mogą uszkodzić elementy elektroniczne znajdujące się wewnątrz komputera. Aby zapobice uszkodzeniom, należy rozładować ładunek statyczny z ciała przed dotknięciem jakichkolwick elektronicznych elementów komputera, takich jak moduł pamięci. Można to zrobić dotykając niepomalowanej powierzchni metalowej na panelu wejścia/wyjścia komputera.

Podczas korzystania z komputera

Aby uniknąć uszkodzenia komputera, należy przestrzegać poniższych zasad bezpiecznej obsługi:

• Przygotowując komputer do pracy, należy ustawić go na równej powierzchni.
• W trakeie podróży nie zgłaszać komputera jako bagażu. Komputer można przepuścić przez skaner rentgenowski, lecz nigdy nie należy wystawiać go na działanie wykrywacza metalu. W przypadku zgłaszania komputera jako bagażu podręcznego, należy zawsze mieć przy sobie naładowany akumulator na wypadek, gdyby konieczne było włączenie komputera.
• Przewożąc wymontowany z komputera dysk twardy, należy go owinąć w materiał nieprzewodzący, np. w tkaninę lub papier. Jeśli dysk jest zgłaszany jako bagaż podręczny, należy być przygotowanym do zainstalowania go w komputerze. Dysk twardy można prześwietlić skanerem rentgenowskim, lecz nigdy nie należy wystawiać go na działanie wykrywacza metalu.
• W trakcie podróży nie umieszczać komputera na górnej półce bagażowej, gdzie mógłby się ślizgać. Komputera nie należy też upuszczać ani poddawać wstrząsom lub uderzeniom.
• Należy chronić komputer, akumulator i dysk twardy przed kontaktem z substancjami takimi jak brud, kurz, żywność, ciecze, przed skrajnymi temperaturami oraz przed dłuższym wystawianiem na działanie światła słonecznego.
• Przy przenoszeniu komputera między miejscami znacznie różnicymi się temperaturą oraz/lub wilgotnością, na jego powierzchni lub wewnątrz może nastąpić kondensacja pary wodnej. Aby uniknąć zniszczenia komputera, przed jego włączeniem należy odczekać dostateczny czas, aby skondensowana para zdążyła się ulotnić.

UWAGA: Przy przenoszeniu komputera z miejsca o niskiej temperaturze do miejsca cieplejszego lub z miejsca o wysokiej temperaturze do miejsca chłodniejszego, przed włączeniem zasilania należy odczekać, aby urządzenie dostosowalo się do temperatury otoczenia.

- Przy odłączaniu przewodu należy ciągnąć za wtyczkę lub umieszczoną na niej pętlę, a nie za sam przewód. Wtyczkę przy wyciąganiu należy trzymać w równej linii, aby uniknąć zagięcia styków. Również przed podłączeniem przewodu należy sprawdzić, czy oba złącza są prawidłowo ułożone i wyrównane.

- Z elementami urządzenia należy obchodzić się ostrożnie. Elementy takie jak moduł pamięci należy trzymać za krawędzie, a nie za styki.

- Przygotowując się do wyjęcia modułu pamięci z płyty systemowej lub odłączenia urządzenia od komputera, należy wyłączyć komputer, odłączyć przewód zasilacza, usunąć akumulator zainstalowany we wnęce akumulatora lub we wnęce modułowej i odczekać 5 sekund przed przystąpieniem do dalszych czynności, aby uniknąć ewentualnych uszkodzeń płyty systemowej.

- Wyświetlacz należy czyścić za pomocą miękkiej ściereczki i wody. Zwilż ściereczkę wodą i czysć wyświetlacz przesuwając ją w jednym kierunku w poprzek wyświetlacza, od góry do dołu. Usuń szybko wilgoć z wyświetlacza, aby pozostał suchy. Długotrwały kontakt z wilgocią może uszkodzić wyświetlacz. Nie czyść wyświetlacza za pomocą płynów do czyszczenia szyb.

- Jeśli komputer ulegnie zawilgoeceniu lub uszkodzeniu, należy postępować zgodnie z procedurami opisanymi w rozdziale "Rozwiązywanie problemów" w User's Guide (Podręcznik użytkownika). Jeśli po wykonaniu tych działań komputer nadal nie pracuje prawidłowo, należy skontaktować się z firmą Dell (patrz rozdział "Uzyskiwanie pomocy" w User's Guide (Podręcznik użytkownika), aby uzyskać odpowiednie informacje kontaktowe).

BEZPIECZEŃSTWO: Ergonomiczne korzystanie z komputera

OSTRZEŻENIE: Niewłaściwe lub zbyt długie używanie klawiatury może spowodować obrażenia.

OSTRZEŻENIE: Wpatrywanie się w wyświetlacz lub ekran monitora zewnętrznego przez dłuższy czas może spowodować nadwereżenie wzroku.

W celu zapewnienia wygody i skuteczności podczas konfiguracji i używania komputera, należy przestrzegać wskazówek ergonomicznych zwartych w "Dodatku" do User's Guide (Podręcznik użytkownika) online.

Ten komputer przenośny nie został zaprojektowany do ciągłej pracy jako sprzęt biurowy. W przypadku długotrwałego użytkowania w biurze, zaleca się podłączenie zewnętrznej klawiatury.

BEZPIECZENSTWO: Podczas pracy wewnątrz komputera

Przed wyjęciem lub zainstalowaniem modułu pamięci, karty Mini PCI lub modemu należy wykonać następujące czynności w podanej kolejności.

UWAGA: Do wnętrza komputera można sięgać tylko podczas instalacji modułów pamięci lub karty Mini PCI, modernu, karty interfejsu Bluetooth™ lub baterii zapasowej.

UWAGA: Po wyłaczeniu komputera należy odczekać 5 sekund przed odlączeniem urządzenia lub wyjątkiem modułu pamięci, karty Mini PCI, modernu, karty interfejsu Bluetooth lub baterii zapasowej, w przeciwnym przypadku może nastąpić uszkodzenie płyty systemowej.

1 Wyłącz komputer i wszystkie podłączone urządzenia.

2 Odlącz komputer i wszystkie podłączone do niego urządzenia od gniazd elektrycznych, aby ograniczyć ryzyko uszkodzenia ciała lub porażenia prądem. Odlącz ponadto od komputera wszelkie linie telefoniczne i telekomunikacyjne.

3 Wyjmij akumulator główny z wnęki akumulatora oraz, jeśli to konieczne, akumulator zapasowy z wnęki modułowej.

4 Usuń ładunck elektryczny z ciała, dotykając nielakierowanej powierzchni metalowej z tyłu komputera.

5 W trakcie pracy należy od czasu do czasu dotykać nielakierowancj powierzchni metalowej, aby zneutralizować ładunki elektrostatyczne, które mogłyby uszkodzić wewnętrzne podzespoły.

BEZPIECZEŃSTWO: Ochrona przed wyładowaniami elektrostatycznymi

Wyładowania elektrostatyczne mogą uszkodzić elementy elektroniczne znajdujące się wewnątrz komputera. Aby zapobice uszkodzecniom, należy rozładować ładunek statyczny z ciała przed dotknięciem jakiehkolwick elektronicznych elementów komputera, takich jak moduł pamięci. Można to zrobić, dotykając nielakierowanej powierzchni metalowej z tyłu komputera.

Podczas wykonywania czynności wewnątrz komputera należy od czasu do czasu dotykać nielakierowanej powierzchni metalowej na tylncej obudowie, aby rozładować ładunek elektrostatyczny, który mógł zgromadzić się na ciele.

Aby zapobice uszkodzeniom spowodowanym przez wyładowania elektrostatyczne, można też wykonać następujące czynności:

- Rozpakowując element wrażliwy na wyładowania elektrostatyczne, nie wyjmuj go z antystatycznego materiału pakunkowego, dopóki nie będziesz gotów do instalacji elementu. Przed zdjęciem opakowania antyelektrostatycznego usuń z ciała ładunki elektrostatyczne.

- Przed transportem elementów wrażliwych na wyładowania elektrostatyczne należy je włożyć do antyelektrostatycznego pojemnika lub opakowania.

- Wszystkie elementy wrażliwe na wyładowania elektrostatyczne należy przechowywać i użytkować w środowisku bez wyładowań elektrostatycznych. W razie możliwości, stosować podkładki antystatyczne i izolujące.

BEZPIECZEŃSTWO: Utylizacja baterii

Komputer wykorzystuje akumulator litowo-jonowy i litową baterię pastylkową. Instrukcje dotyczące wymiany akumulatora litowo-jonowego w komputerze można znaleźć w rozdziale "Wymiana akumulatora" na strona 190. Litowa bateria pastylkową jest baterią o wydłużonym czasie użytkowania i jej wymiana może nigdy nie być konieczna. Jeśli jednak trzeba będzie ją wymienić, zob. rozdział "Usuwanie i instalowanie baterii zapasowej" na strona 191.

Zużytego akumulatora nie należy wyrzucać wraz z odpadami komunalnymi. Adres najbliższego punktu utylizacji baterii można uzyskać w najbliższym zakładzie oczyszczania miasta.

Wyszukiwanie informacji o komputerze

Szukane informacje Znajdź ją Tutaj

• Program diagnostyczny dla komputera
  • Sterowniki dla komputera
  • Dokumentacjakomputera
  • Dokumentacja urządzeń

Dysk CD Drivers and Utilities (nazywany również ResourceCD)

Dokumentacja i sterowniki zostały już zainstalowane na komputerze. Tego dysku CD można użyć w celu ponownego zainstalowania sterowników, uruchomicnia programu Dell Diagnostics lub uzyskania dostępu do dokumentacji.

Na dysku twardym mogą znajdować się pliki Readme, dostarczające najnowszych informacji na temat zmian technicznych, które zostały dokonane w komputerze, lub zaawansowanych materiałów technicznych, przeznaczonych dla pracowników obsługi technicznej lub doświadczonych użytkowników.

• Jak skonfigurować komputer
• Informacje dotyczące gwarancji
• Instrukcje dotyczące bezpieczeństwa

Podręcznik z informacjami o systemie firmyDell™

INFORMACJA: Ten dokument jest dostępny w formacie PDF na wirynie www support.dell.com.

Szukane informacje Znajdź ją Tutaj

• Wyjmowanie i wymiana podzespołów
  • Parametry techniczne
• Konfiguracja ustawień systemowych
• Rozwiązywanie problemów

Podręcznik użytkownika

Centrum pomocy i obsługi technicznej systemu Microsoft ^® Windows ^® XP

1 Kliknij przycisk Start i pozycję Help and Support (Pomoc i obsługa techniczna).
2 Kliknij opcję User's and system guides (Instrukcje użytkownika i systemu) i kliknij User's guides (Podręczniki użytkownika).

Windows 2000

User's Guides (Podręczniki

Dwukrotnie kliknij ikonę Usc użytkownika) na pulpicic komputera.

- Znacznik usługi i kod ekspresowej obsługi

• Etykieta licencji Microsoft Windows

Znacznik usługi i licencja systemu Microsoft Windows

Te etykiety znajdują się na komputerze.

- Znacznik usługi pozwala zidentyfikować komputer podczas korzystania z witryny support.curo.dell.com lub kontaktu z pomocą techniczną.

• Wprowadź kod ekspresowej usługi, aby przekierować połączenie, kontaktując się z pomocą techniczną. System kodów Express Service Code (Kod ekspresowej obsługi) może nie być dostępny w każdym kraju.
• Użyj numeru z etykiety licencji Microsoft Windows podczas ponowncej instalacji systemu operacyjnego.

• Najnowsze sterowniki do komputera
- Odpowiedzi na pytania dotyczące obsługi technicznej i pomocy
• Dyskusje online z innymi użytkownikami i pomoc techniczna
• Dokumentacja komputera

Witryna pomocy firmy Dell — support.euro.dell.com

Witryna pomocy technicznej firmy Dell udostępnia kilka narzędzi online, takich jak:

• Rozwiązania — Porady i wskazówki dotyczące wykrywania i usuwania problemów, artykuły techniczne oraz kursy internetowe
• Społeczność — Dyskusje online z innymi klientami firmy Dell
• Aktualizacje — Informacje aktualizacyjne dotyczące takich komponentów, jak pamięć, dysk twardy i system operacyjny
• Opicka nad klientem — Informacje kontaktowe, o stanie zamówienia, informacje gwarancyjne oraz o naprawach
• Pliki do pobrania — Sterowniki, poprawki i aktualizacje oprogramowania
• Materiały referencyjne — Dokumentacja komputera, specyfikacje produktów i dokumentacja techniczna

Szukane informacje Znajdź ją Tutaj

Stan zlecenia serwisowego i historia pomocy technicznejGłowne zagadnienia techniczne dotyczące komputeraCzęsto zadawane pytaniaPliki do pobraniaSzczegóły konfiguracji komputeraUmowa serwisowa dotycząca komputeraJak korzystać z systemu Windows XPDokumentacja do komputeraDokumentacja urządzeń (takich jak modem)Jak ponownie zainstalować system operacyjny

Witryna internetowa Pomocy firmy Dell — premiersupport.dell.comWitryna internetowa pomocy firmy Dell została przystosowana dla klientów korporacyjnych, rządowych i edukacyjnych. Ta witryna może nie być dostępna we wszystkich regionach.Centrum pomocy i obsługi technicznej systemu Windows1 Kliknij przycisk Start i pozycję Help and Support (Pomoc i obsługa techniczna).2 Wpisz słowo lub frazę opisujące problem i kliknij ikonę strzałki.3 Kliknij temat opisujący problem.4 Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie.Dysk CD systemu operacyjnegoSystem operacyjny został już zainstalowany w komputerze. Aby

Przygotowywanie komputera do pracy

OSTRZEŻENIE: Przed rozpoczęciem wykonywania jakichkolwiek procedur opisanych w tej części należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa na początku tego dokumentu.

1 Rozpakuj pojemnik z akcesoriami.
2 Zawartość pojemnika z akcesoriami należy na razie odłożyć; clementy te będą potrzebne, aby zakończyć przygotowywanie komputera do pracy.
Pojemnik z akcesoriami zawiera także dokumentację użytkownika oraz zamówione oprogramowanie lub sprzęt dodatkowy (taki jak karty PC, napędy lub akumulatory).
3 Podłącz zasilacz do złącza zasilacza w komputerze oraz do gniazda elektrycznego.

4 Otwórz wyświetlacz komputera i naciśnij przycisk zasilania, aby włączyć komputer.

INFORMACJA: Nie należy podłączać komputera do urządzenia dokującego, dopóki nie zostanie on przynajmniej raz uruchomiony i wyłączony.

Informacje o komputerze

Widok od przodu

Widok od lewej

Widok od prawej

Widok od tyłu

OSTRZEŻENIE: Otworów wentylacyjnych nie wolno zasłaniać, zatykać ich ani dopuszczać, aby gromadził się w nich kurz. Gdy komputer jest uruchomiony, nie należy go przechowywać w miejscach o słabej wentylacji, np. w zamkniętej aktówce. Ograniczony przepływ powietrza grozi uszkodzeniem komputera lub pożarem.

Widok od spodu

Wyjmowanie akumulatora

Aby uzyskać więcej informacji o wyjmowaniu drugiego akumulatora, zob. rozdział "Using the Module Bay" (Korzystanie z wnęki modułowej) w wersji elektronicznej Podręcznika użytkownika.

OSTRZEŻENIE: Przed rozpoczęciem poniższych czynności należy wyłączyć komputer, odłączyć go od gniazdka elektrycznego i odłączyć modem od gniazda telefonicznego.

UWAGA: Jeśli akumulator jest wymieniany, gdy komputer znajduje się w trybie gotowości, cała operacja nie powinna trwa dłużej niż 90 sekund. Po tym czasie system zostanie zamknięty, a wszystkie niezapisane dane zostaną utracone.

1 Sprawdź, czy komputer jest wyłączony, odłączony od gniazdka elektrycznego i linii telefonicznej.

2 Jeśli komputer jest podłączony (zadokowany) do urządzenia dokującego, należy go oddokować. Informacje na ten temat można znaleźć w dokumentacji urządzenia dokującego.

3 Przesuń i przytrzymaj zatrzask zwalniający wnęki akumulatora na spodzie komputera, a następnie wyjmij akumulator z wnęki.

Wyjmowanie i instalowanie akumulatora zapasowego

1 Wyjmij akumulator.
2 Zdejmij pokrywę akumulatora zapasowego.

3 Przesuń akumulator zapasowy w kierunku złącza i wyciągnij akumulator z wnęki.
4 Odłącz przewód akumulatora zapasowego od złącza.

5 Podłącz przewód akumulatora zapasowego do złącza we wnece akumulatora zapasowego.

6 Wóż akumulator zapasowy do wnęki, a następnie zamocuj jego pokrywę.

Instalowanie akumulatora

Akumulator należy wsunąć do wnęki na tyle daleko, żeby zatrzasnął się zatrzask zwalniający.

Aby uzyskać więcej informacji o instalowaniu drugiego akumulatora, zob. "Using the Module Bay" (Korzystanic z wnęki modułowej) w wersji clcktronicznej Podręcznika użytkownika.

Diagnostyka Dell

OSTRZEŻENIE: Przed rozpoczęciem wykonywania jakiejkolwiek procedury opisanej w tej części należy zapoznać się z instrukcjami dotyczącymi bezpieczeństwa na początku tego dokumentu.

Kiedy używać programu Dell Diagnostics

Jeśli wystąpi problem z komputerem, przed skontaktowaniem się z firmą Dell w celu uzyskania pomocy technicznej należy wykonać testy opisane w rozdziale "Rozwiązywanie problemów" w User's Guide (Podręcznik użytkownika) oraz uruchomić program Dell Diagnostics.

Przed rozpoczęciem zalecane jest wydrukowanie tych procedur.

UWAGA: Program Dell Diagnostics działa tylko z komputerami firmy Dell™.

Program Dell Diagnostics znajduje się na ukrytej partycji narzędzi diagnostycznych na dysku twardym komputera.

INFORMACJA: Jeśli komputer nie może wyświetlić obrazu na ekranie, należy skontaktować się z firmą Dell (zob. rozdział "Getting Help" (Uzyskiwanie pomocy) w User's Guide (Podręcznik użytkownika), gdzie znajdują się odpowiednie informacje kontaktowe).

1 Wyłącz komputer.
2 Jeśli komputer jest podłączony (zadokowany) do urządzenia dokującego, należy go oddokować. Informacje na ten temat można znaleźć w dokumentacji urządzenia dokującego.
3 Podłącz komputer do gniazda elektrycznego.
4 Włącz komputer. Gdy wyświetlone zostanie logo firmy Dell™, naciśnij natychmiast klawisz .

FORMACJA: Jeśli na wyświetlaczu nic nie widać, naciśnij i przytrzymaj przycisk oraz przycisk zasilania przez około 5 sekund, aby uruchomić program Dell Diagnostics. Natychmiast uruchamiana jest funkcja Pre-boot System Assessment.

INFORMACJA: Jeżeli zostanie wyświetlony komunikat mówiący, że nie znaleziono żadnej partycji narzędzi diagnostycznych, uruchom program Dell Diagnostics z płyty CD ze sterownikami i programami narzędziowymi (Drivers and Utilities CD).

Jeśli będziesz czekać zbyt długo i wyświetlone zostanie logo systemu Microsoft® Windows®, poczekaj do wyświetlenia pulpitu systemu Windows. Następnie zamknij komputer poprzez menu Start i spróbuj ponownic.

5 Gdy zostanie wyświetlona lista urządzeń startowych, wyróżnij Diagnostics (Diagnostyka) i naciśnij .

Komputer uruchomi funkcję Pre-boot System Assessment; serię testów diagnostycznych sprawdzających płytę systemową, klawiaturę, dysk twardy i wyświetlacz.

• Podczas przeprowadzania testów odpowiadaj na wszystkie wyświetlane pytania.
• Jeśli wykryta zostanie awaria, komputer przestanie działać i wyda sygnał dźwiękowy. Aby zatrzymać ocenianie i ponownie uruchomić komputer, naciśnij ; aby przejść do następnego testu, naciśnij ; aby ponownie przetestować uszkodzone elementy, nacisnij .

- Jeżeli w trakecie przeduruchomicniowej oceny systemu zostały wykryte błędy, zapisz kody błędów i skontaktuj się z firmą Dell (zob. rozdział "Getting IHelp" (Uzyskiwanie pomocy) w User's Guide (Podręcznik użytkownika), gdzie znajdują się odpowiednie informacje kontaktowe) przed kontynuowaniem pracy z programem Dell Diagnostics.

Po pomyślnym zakończeniu testów systemu Pre-boot System Assessment, wyświetlony zostanie komunikat Booting Dell Diagnostic Utility Partition. Press any key to continue. (Uruchamianie z partycji narzędzi diagnostycznych. Naciśnij dowolny klawisz, aby kontynuować).

6 Naciśnij dowolny klawisz, aby uruchomić program Dell Diagnostics z partycji narzędzi diagnostycznych na dysku twardym.

7 Po wyświetleniu Main Menu (Menu główne) programu Dell Diagnostics wybierz test do wykonania.

Główne menu Diagnostyki Dell

1 Po załadowaniu programu Dell Diagnostics i wyświetleniu ekranu Main Menu (Menu główne) kliknij przycisk wybrancj opcji.

Opcja Funkcja
Express Test (Test szybki)	Wykonywany jest przyspieszony test urządzeń. Test tego rodzaju trwa od 10 do 20 minut i nie wymaga żadnych interwencji ze strony użytkownika. Test szybki należy uruchamiać jako pierwszy, gdyż na ogół umożliwia on szybkie wykrycie przyczyny problemu.
Extended Test (Test rozszerzony)	Wykonywane jest wnikliwe sprawdzenie urządzeń. Test tego rodzaju trwa zazwyczaj przynajmniej godzinę i od czasu do czasu wymaga udzielania odpowiedzi na pytania.
Custom Test (Test nicstandardowy)	Wykonywane jest sprawdzenie określonego urządzenia. Sposób przeprowadzania testu można skonfigurować.
Symptom Tree (Drzewo objawów)	Wyświetla listę najczęściej napotykanych objawów problemów i pozwala wybrać test dostosowany do występujących nieprawidłowości.

2 Jeśli w trakcie testu wystąpił problem, wyświetlany jest komunikat zawierający kod błędu i opis problemu. Zapisz kod błędu i opis problemu, a następnie postępuj według instrukcji wyświetlanych na ekranie.

Jeśli nie możesz naprawić błędu, skontaktuj się z firmą Dell (zob. rozdział "Getting Help" (Uzyskiwanie pomocy) w User's Guide (Podręcznik użytkownika), gdzie znajdują się odpowiednie informacje kontaktowe).

INFORMACJA: W górnej części każdego z ekranów testowych umieszczony jest Znacznik usługi. Udzielający pomocy pracownik działu obsługi technicznej zapyta o numer Znacznika usługi.

3 Jeśli wybrano test z grupy Custom Test (Test nicstandardowy) lub Symptom Tree (Drzewo objawów), dodatkowe informacje można uzyskać, klikając odpowiednią zakładkę opisaną w poniższej tabeli.

Zakładka Funkcja
Results (Wyniki) Zawiera wyniki testu i wykryte błędy.
Errors (Błędy) Wyświctła wykryte błędy, kody błędu i opis problemu.
Help (Pomoc) Zawiera opis testu i ewentualne warunki wymagane do jego przeprowadzenia.
Configuration (Konfiguracja)	Wyświctła konfigurację sprzętową wybrancego urządzenia.
	Program Dell Diagnostics uzyskuje informacje o konfiguracji wszystkich urządzeń z konfiguracji systemu, pamięci i różnych testów wewnętrznych, po czym wyświetla je w liście urządzeń w lewym okienku na ekranie.
	Lista urządzeń może nie zawierać nazw wszystkich komponentów zainstalowanych w komputerze lub przyłączonych do niego urządzeń peryferyjnych.
Parameters (Parametry)	Pozwala dostosować test do indywidualnych wymagań przez zmianę ustawień.

4 Gdy testy zostaną zakończone, zamknij ekran testów i powróć do ekranu Main Menu (Menu główne). Aby zakończyć działanie programu Dell Diagnostics i uruchomić ponownie komputer, zamknij ekran Main Menu(Menu główne).

Zgodność z normami

Zakłócenia elektromagnetyczne wywoływane są emisją sygnałów rozsyłanych do otoczenia lub wysyłanych wzdłuż połączeń zasilających lub sygnałowych. Zakłóca ona działanie urządzeń radionawigacyjnych lub innego sprzętu, od którego zależy bezpieczeństwo ludzi lub wyraźnie obniża jakość, utrudnia lub stale przerywa funkcjonowanie koncesjonowanych usług komunikacji radiowej. Uslugi komunikacji radiowej obejmują w szczególności emisję programów telewizyjnych i radiowych, usługi telefonii komórkowej, skanowanie radarowe, kontrolę lotów powietrznych, działanie pagerów oraz usługi komunikacji osobistej PCS (Personal Communication Services). Wszystkie te licencjonowane usługi oraz przypadkowe źródła promieniowania, np. urządzenia cyfrowe, w tym komputery, tworzą łącznie środowisko elektromagnetyczne.

Zgodność elektromagnetyczna jest to zdolność urządzeń elektronicznych do prawidłowego funkcjonowania w środowisku elektromagnetycznym. Komputer został zaprojektowany i wykonany zgodnie z normami prawnymi określającymi maksymalne poziomy zakłóceń elektromagnetycznych, jednak brak gwarancji, że zakłócenia nie wystąpią przy określonej instalacji. Jeśli okaże się, że sprzęt ten powoduje zakłócenia radiowych usług komunikacyjnych (co można ustalić, włączając go i wyłączając), należy zmniejszyć poziom zakłóceń wykorzystując jeden bądź więcej z poniższych sposobów:

• Zmiana ustawienia anteny odbiorczej.
- Zmiana położenia komputera względem odbiornika.
- Odsunięcie komputera od odbiornika.

- Podłączenie komputera do innego gniazda elektrycznego, aby komputer i odbiornik znajdowały się w osobnych odgałęzieniach sieci elektrycznej.

W razie potrzeby można zasięgnąć dodatkowej porady u pracownika działu pomocy technicznej firmy Dell lub u doświadczonego technika radiowo-telewizyjnego.

Aby zapoznać się z dodatkowymi informacjami obowiązkowymi, zob. wersję elektroniczną User's Guide (Podręcznik użytkownika), który jest dostarczany wraz z komputerem. Aby uzyskać dostęp do User's Guide (Podręcznik użytkownika), zob. strona 183.

Dell™ Latitude™ D505 Series

Wydrukowano w Irlandii.
