MANUAL DE UTILIZARE BBE 14-3 110 Flex

Simboluri folosite 270
Simboluri pe aparat 270
Pentru siguranța Dvs....270
Zgomot și vibratie ..... 274
Date tehnice 275
Dintr-o singură privire. 276
Instrucțiune de utilizare .....277
Întreținere și îngrijire. 281
Indicații de salubrizare ..... 282
Conformitatea (€) 283
Excluderea răspunderii. 283

Simboluri folosite

AVERTIZARE!

Înseamnă un pericol care amenință direct. În cazul în care nu se acordă atenție acestei indicații există amenințarea cu moartea sau răniri grave.

ATENTIE!

Înseamnă o posibilă situație periculoasă. În cazul în care nu se acordă atenție acestei indicații pot avea loc răniri sau pagube materiale.

INDICATIE

Înseamnă sfaturi utile de aplicare și informații importante.

Simboluri pe aparat

Înainte de punerea în funcțiune citiți Instructiunea de utilizare!

Clasa de protectie II (complet izolat) Indicație de salubrizare pentru aparatul vechi (vezi pagina 282)

Pentru siguranța Dvs.

AVERTIZARE!

Înainte de folosirea sculei electrice, citiți și urmati:

• Prezenta instrucțiune de operare,
• „Indicații generale de securitate” privind lucrul cu sculele electrice, din caietul atașat (nr. material scris: 315.915),
• Regulile și prevederile de protectie împotriva accidentelor valabile în locul de utilizare.

Această sculă electrică este construită conform nivelului de actualitate tehnica și regulilor tehnice de securitate consacrate.

Cu toate acestea, în folosirea acestuia pot apărea pericole pentru integritatea corporală și pentru viața utilizatorului sau a terților, respectiv prejudicii la mașină sau la alte bunuri materiale.

Scula electrică se va folosi numai

• conform destinatiei,
• într-o stare tehnică de siguranță impecabilă.

Înlăturați imediat defectiunile care afectează securitatea.

Folosire conform destinatiei

Unitatea de acționare BME 14-3 L se utilizează exclusiv pentru acționarea dispozitivelor descrise mai jos.

Cu dispozitivul de polizare BSE 14-3 100 / BBE 14-3 110, scula electrică este adecvată

– pentru utilizarea în industrie și meșteșuguri,
– pentru prelucrarea suprafetelor, de exemplu, polizare, structurare, lustruire, periere, netezire, curățarea ruginii sau debavurarea oțelului, a inoxului sau metalelor neferoase,
– pentru utilizarea cu sculele care au fost furnizate de către producător pentru această mașină.

Nu este permisă prelucrarea suprafețelor din lemn.

Cu dispozitivul de şlefuit BRE 14-3 125, scula electrică este adecvată

– pentru utilizarea în industrie și meșteșuguri,
– pentru finisarea tevilor din inox, a balustradelor rotunde,
– pentru şlefuirea barelor profilate rotunde şi a ṭevilor în general,
– utilizării cu benzi de șlefuit și accesoriiile specificate în acest manual sau recomandate de producător.

Instrucțiuni de siguranță pentru scula electrică cu dispozitiv de polizare

AVERTIZARE!

Citiți toate indicatiile de siguranță, instrucțiunile, figurile și specificațiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicatiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

Instrucțiuni generale de siguranță pentru șlefuire cu șmirghel, lustruire și pentru lucrul cu peria de sărmă

■ Această sculă electrică se va utiliza ca mașină de șlefuit cu șmirghel, mașină de lustruit și perie de sărmă. Respectați toate avertismen-tele, instrucțiunile, reprezentările și datele primite împreună cu scula electrică. În cazul în care nu veți respecta următoarele instrucțiuni, se poate ajunge la electrocutare, incendii și/ sau răniri grave.
■ Această sculă electrică nu este adecvată pentru șlefuire și debavurare. Utilizările care nu sunt recomandate pentru această sculă electrică pot cauza situații periculoase și răniri.
- Nu folosiți accesorii care nu sunt prevăzute și recomandate în mod special de către producător pentru această sculă electrică. Faptul în sine că accesoriiul respectiv poate fi montat pe scula dumneavoastră electrică nu garantează în niciun caz utilizarea lui sigură.

■ Turația admisă a accesoriiului trebuie să fie cel puțin egală cu turația maximă indicată pe scula electrică. Un accesoriu care se rotește mai repede decât este admis, se poate rupe, iar bucățile desprinse pot zbura în toate părțile.
■ Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
■ Accesoriiile prevăzute cu insertie filetată trebuie trebuie să se potrivească exact pe filetul arborelui de polizat. La accesoriiile montate prin flanșe, diametrul găurii accesoriiului trebuie să se porivească cu diametrul de prindere al flanșei. Accesoriiile care nu sunt fixate exact la scula electrică, se rotesc neuniform, vibrează foarte puternic și pot duce la pierderea controlului.
- Nu folosiți dispositive de lucru deteriorate. Înainte de fiecare utilizare controlați dacă dispositivele de lucru ca discurile de șlefuit nu sunt sparte și fisurate, dacă discurile abrazive nu sunt fisurate, uzate sau foarte tocite, dacă periile de sărmă nu prezintă fire desprinse sau rupte. Dacă scula electrică sau dispozitivul de lucru cade pe jos, verificați dacă nu s-a deteriorat sau folosiți un dispozitiv de lucru nedeteriorat. După ce ați controlat și montat dispozitivul de lucru, țineți persoanele aflate în preajmă în afara planului de rotație al dispozitivului de lucru și lăsați scula electrică să funcționeze un minut la turația nominală. De cele mai multe ori, dispositivele de lucru deteriorate se rup în această perioadă de probă.
■ Purtați echipament personal de protecție. Înfuncție de utilizare, purtați o protecție completă a feței, protecție pentru ochi sau ochelari de protecție. Dacă este cazul, purtați mască de protecție împotriva prafului, protecție auditivă, mănuși de protecție sau șorț special care să vă ferească de micile așchii și particule de material. Ochii trebuie protejați de corpurile străine aflate în zbor, apărute în cursul diferitelor aplicații. Masca de

protecție împotriva prafului sau masca de protecție a respirației trebuie să filtreze praful degajat în timpul utilizării. Dacă sunteți expuși timp îndelungat zgomotului puternic, vă puteți pierde auzul.

■ Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție.
Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.

■ Prindeți scula electrică numai de mânerele izolate atunci când executați lucrări pe parcursul cărora dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare.

Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutrare.

■ Tineți cablul de alimentare departe de accesoriiile care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub accesoriiul care se rotește.

■ Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.

- Nu lăsați scula electrică să funcționeze în timp ce o transportați în urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.

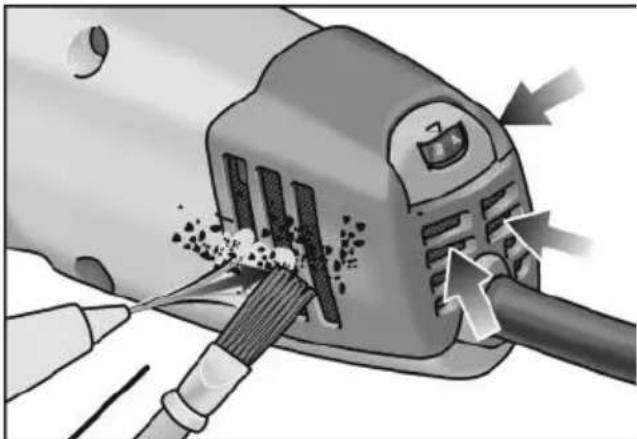

- Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.

■ Nu folositi scula electrică în apropierea materialelor inflamabile. Scânteile pot duce la aprinderea acestor materiale.

- Nu folositi accesorii care necesită agenti de răcire lichizi. Folosirea apei sau a altor agenti de răcire lichizi poate duce la electrocutare.

Recul și avertismente corespunzătoare Recului este reacția bruscă apărută la agățarea sau blocarea unui accesoriu care se rotește, cum ar fi un disc de șlefuit, un disc abraziv, o perie de sărmă, etc. Agățarea sau blocarea duce la oprirea bruscă a accesoriu lui care se rotește. Aceasta face, ca scula electrică necontrolată să fie accelerată în punctul de blocare, în sens contrar direcției de rotație a accesoriu lui. Dacă, de exemplu, un disc de șlefuit se agață sau se blochează în piesa de lucru, marginea discului de șlefuit care penetrează direct piesa de lucru se poate agăța în aceasta și duce astfel la smulgerea discului de șlefuit sau poate provoca recul. Discul de șlefuit se va deplasa către operator sau în sens opus acestuia, în funcție de direcția de rotație a discului în punctul de blocare. În această situație discurile de șlefuit se pot chiar rupe. Un recul este consecința utilizării greșite sau defectuoase a sculei electrice. El poate fi împiedicat prin măsuri preventive adecvate, precum cele descrise în continuare.

■ Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte.
Operatorul poate stăpâni forțele de recul și de reactie prin măsuri preventive adecvate.

- Nu apropiati niciodată mâna de accesoriiile aflate în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.

■ Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.

• Lucrați extrem de atent în zona colțurilor, muchiilor ascuțite, etc. Împiedicați ricoșarea accesoriiului de pe piesa de lucru și blocarea acestuia. Accesorii aflat în mișcare de rotație are tendința să se blocheze în colțuri, pe muchii ascuțite sau când ricoșează în urma izbirii. Aceasta duce la pierderea controlului sau la recul.
• Nu folosiți pânze de ferăstrău pentru lemn sau pânze dințate. Asemenea dispositive de lucru provoacă frecvent recul sau duc la pierderea controlului asupra sculei electrice.

Avertismente speciale privind şlefuirea cu hârtie abrazivă

■ Nu întrebuințați foi abrazive supra-dimensionate ci respectați indicațiile fabricantului privitoare la dimensiunile foilor abrazive. Foile abrazive care depășesc marginile discului abraziv, pot cauza răniri precum și agățarea, ruperea foilor abrazive, sau pot duce la recul.

Avertismente speciale privind operațiile de lustruire

■ Nu admiteți părți libere ale capotei de lustruit, în special şnururi de fixare. Stivuiti sau scurtați şnururile de fixare. Şnururi de fixare libere antrenate în rotire vă pot prinde degetele sau se pot prinde în piesa de lucru.

Avertismente speciale privind lucrul cu periile de sârmă

■ Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasolicitați firele de sărmă printr-o apăsare prea puternică. Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/ sau în piele.
■ Dacă se recomandă o apărătoare de protecție, împiedicați contactul dintre apărătoarea de protecție și peria de sărmă. Discurileperie și periileoală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor cenrifuge.

Instrucțiuni de siguranță pentru scula electrică cu dispozitiv de șlefuit cu bandă

AVERTIZARE!

Citiți toate indicatiile de siguranță, instrucțiunile, figurile și specificatiile pentru scula electrică inclusă în pachetul de livrare. Nerespectarea indicatiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave. Păstrați toate indicatiile de siguranță și instrucțiunile în vederea utilizărilor viitoare.

■ Apucați aparatul de suprafețele de prindere izolate, deoarece banda de șlefuit ar putea atinge cablul de rețea. Deteriorarea unui cablu aflat sub tensiune poate pune sub tensiune părțile metalice ale aparatului și provoca electrocutarea.
- Nu utilizati scula electrică în cazul în care cablul acesteia este deteriorat. În cazul în care cablul suferă deteriorări în timpul lucrului, nu îl atingeți și scoateți fișa de rețea. Cablurile deteriorate cresc riscul de electrocutare.
- Utilizați scula electrică numai pentru șlefuire uscată. Pătrunderea apei în aparatul electric crește riscul de electrocutare.
În timpul lucrului, țineți cu ambele mâini scula electrică. Mânerul trebuie să fie montat! Conectați mașina numai după ce ați apucat-o cu ambele mâini.
■ Nu atingeți banda de șlefuit aflată în mișcare. În zona rolelor de întoarcere există pericolul de vătămare prin strivire. Din cauza modului de funcționare și a flexibilității asigurate pentru aparat, aceste locuri periculoase nu pot fi acoperite complet.
■ Pulberile emise de materiale precum vopselele cu plumb, anumite esente de lemn, minerale și metale pot pune în pericol sănătatea operatorului și a persoanelor aflate în apropiere. Inhalarea acestor pulberi sau contactul cu acestea pot produce afecțiuni ale căilor respiratorii și/sau reacții alergice.
- Asigurați ventilarea corespunzătoare a locului de muncă!
– Dacă este posibil, utilizați un sistem extern de aspirare a prafului.

- Este recomandată utilizarea unei măști de protectie a sistemului respirator, din clasa de filtrare P2.

■ Nu prelucrați materiale la care se eliberează substanțe vătămătoare pentru sănătate (de ex. azbest).
- Nu șlefuiți sau debitați niciodată metale ușoare care au un conținut de magneziu de peste 80%. Pericol de incendiu!
În cazul aparatelor utilizate în aer liber sau expuse contactului cu pulberi metalice intense, legați-le printr-un întrerupător de protectie împotriva curenților (curent de declanșare de maxim 30 mA). Nu utilizați benzi de șlefuit uzate, rupte sau foarte încărcate. Benzile de șlefuit deteriorate se pot rupe, putând fi astfel proiectate în exterior și provoca vătămări corporale.
Înainte de utilizare, verificați montarea și fixarea corectă a sculelor de șlefuit. Conectați aparatul fără sarcină timp de 30 de secunde!
- Întrerupeți imediat proba de funcționare dacă se produc vibrații considerabile sau se constată alte prejudicii. Examinați mașina pentru a stabili cauza producerii acestora.
■ Nu suprasolicitați scula electrică astfel încât aceasta să se oprească sau banda de șlefuit să înceapă să patineze.
Înainte de depozitare, deconectați scula electrică și lăsați-o să funcționeze până la oprire.
■ Nu strângeți într-o menghină scula electrică.
- Dirijați cablul de rețea întotdeauna spre spate, la distanță de scula electrică.
■ Strângeți piesa dacă nu este cuplată sau fixată sigur prin masa proprie.
■ Depozitați și manevrați sculele de șlefuit conform instrucțiunilor producătorului.

Alte indicatii de securitate

■ Utilizați numai cabluri prelungitoare avizate pentru spații exterioare.
■ Pentru marcarea aparatului, utilizați numai plăcuțe adezive. Nu practicați găuri în carcasă.
■ Tensiunea rețelei trebuie să coincidă cu tensiunea indicată pe plăcuța de fabricație.

Zgomot și vibrație

INDICATIE!

Extrageți valorile pentru nivelul de zgomot evaluat după curba de filtrare A, precum și valorile totale ale vibrației din tabelul „Date tehnice”. Valorile zgomotului și vibrației au fost determinate conform EN 62841.

ATENTIE!

Valorile de măsură indicate sunt valabile numai pentru aparate noi. La utilizarea zilnică valorile zgomotului și vibrației se modifică.

INDICATIE!

Nivelul vibrației indicat în aceste instrucțiuni a fost măsurat conform unei proceduri de măsurare normate în EN 62841 și poate fi folosit pentru compararea uneltelor electrice între ele. El este indicat și pentru o apreciere aproximativă a încărcării cu vibrații. Nivelul de vibrație indicat reprezintă aplicațiile principale ale uneltei electrice.

Dacă unealta electrică este utilizată pentru alte aplicații, cu scule de schimb care se abat sau care sunt insuficient întreținute, nivelul de vibrații se poate abate. Aceasta poate mări considerabil încărcarea cu vibrații în întreg timpul de lucru.

Pentru o apreciere corectă a încărcării cu vibrații ar trebui luat în considerare și timpul în care aparatul a fost oprit sau funcțio-nează fără să fie utilizat efectiv. Aceasta poate reduce considerabil încărcătura de vibrații pe timpul de lucru total.

Stabiliti măsuri de siguranță suplimentare pentru protectia deserventului înainte de acțiunea vibrațiilor ca de exemplu: întreținerea uneltei electrice și a sculelor de schimb, ținerea mâinilor calde, organizarea proceselor de lucru.

ATENTIE!

La o presiune acustică de peste 85 dB(A) purtați protectie pentru auz.

Date tehnice

Tipul aparatului Maşină de polizare		BSE 14-3 100BBE 14-3 110	Maşină de şlefuitcu bandăBRE 14-3 125
Preluare de putere(--> 110 V)	W	1400(1150)
Turația nominală rot/min 4300
Turația de mers în gol rot/min 1000 – 3500
∅ maxim al sculei mm 125 –
Lățimea sculei mm 100 –
Adaptorul sculei mm 19 –
Dimensiunile benzii (lungimea x lățimea)	mm –	760 x 40
Viteza benzii	m/s	–	3,5 – 10,0
Greutatea corespunzătoare „EPTA Procedure 01/2003”
Actionare fără dispozitive și cabluri	kg	2,1
Actionare cu dispozitiv (fără cablu)	kg	2,9	3,6
Gradul de protecție		II/☐
Nivelul de zgomot evaluat după curba de filtrare A corespunzător EN 62841(a se vedea „Zgomot și vibrație”)
Nivelul presiunii acustice LpA	dB(A)	82,1	82,5
Nivelul puterii acustice LWA	dB(A)	93,1	93,5
Incertitudine K db	3,0
Valoarea totală a vibrației corespunzătoare EN 62841 (a se vedea „Zgomot și vibrație”)
Valoarea emisiei ah la ...– Polizarea suprafetelor metalice– Şlefuirea tevilor metalice	m/s2	< 2,5–	––< 2,5
Incertitudine K	m/s2	1,5

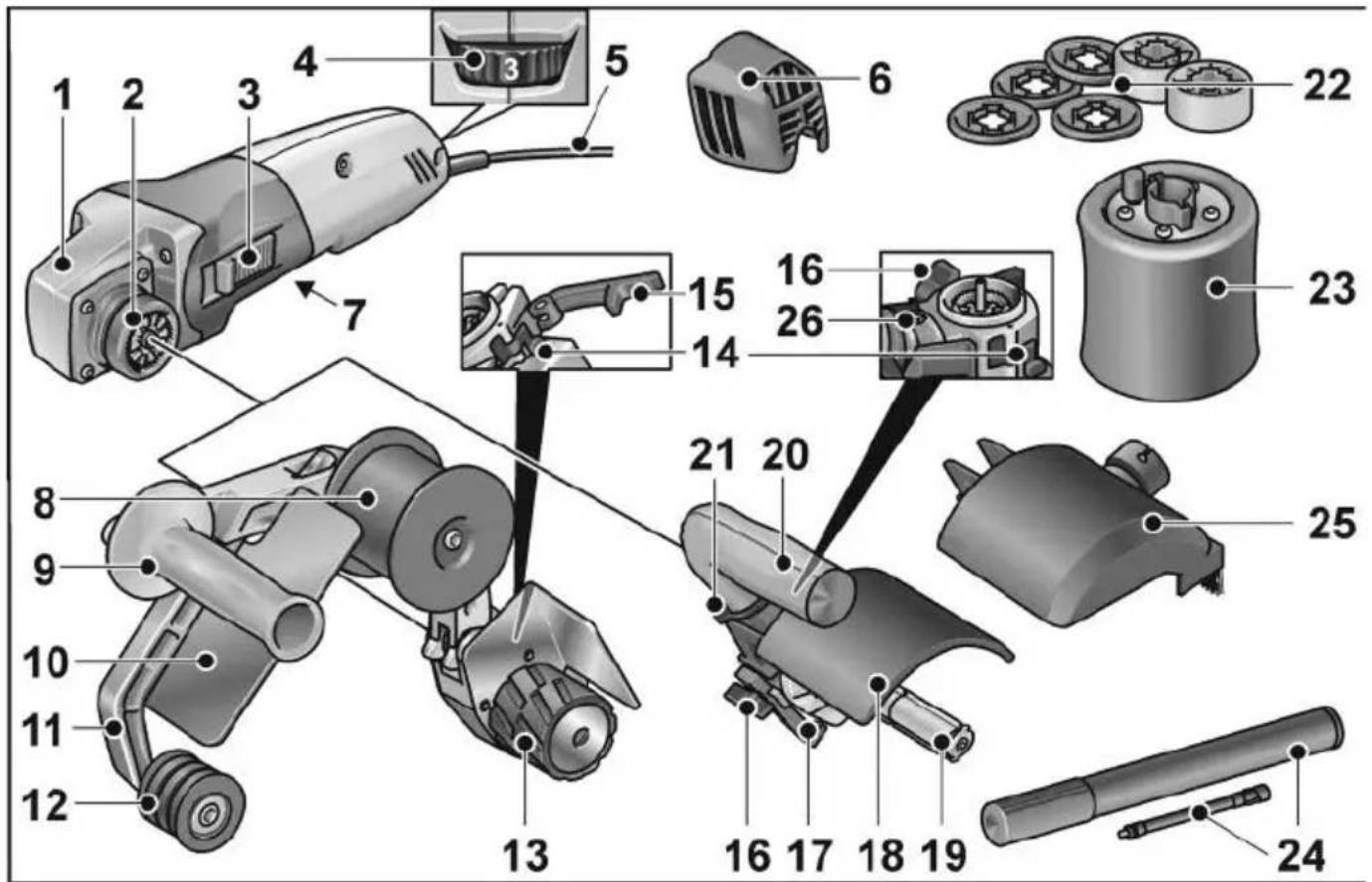

Dintr-o singură privire

1 Cap de transmisie
2 Cuplă rapidă pentru dispozitive

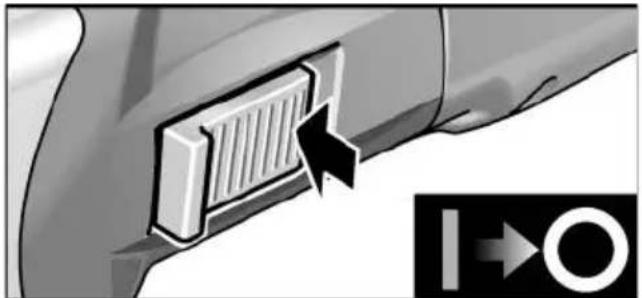

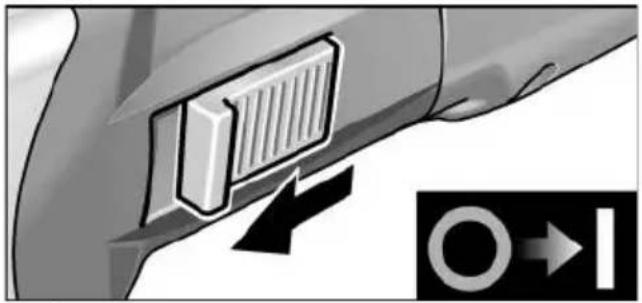

3 Comutator basculant

Pentru conectare și deconectare.

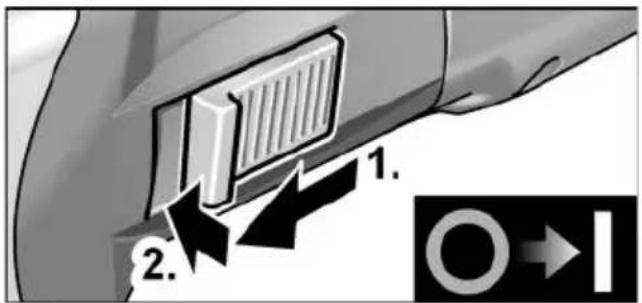

Cu poziție fixată pentru regim de funcționare permanentă.

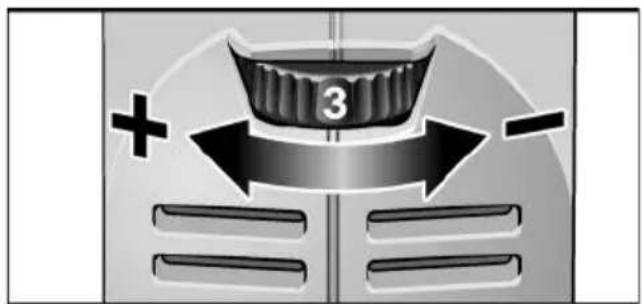

4 Roată de reglare pentru preselectarea turației
5 Cablu de rețea 4,0 m cu ștecher de rețea
6 Capac de protectie impotriva prafului
7 Plăcută de fabricație 1)

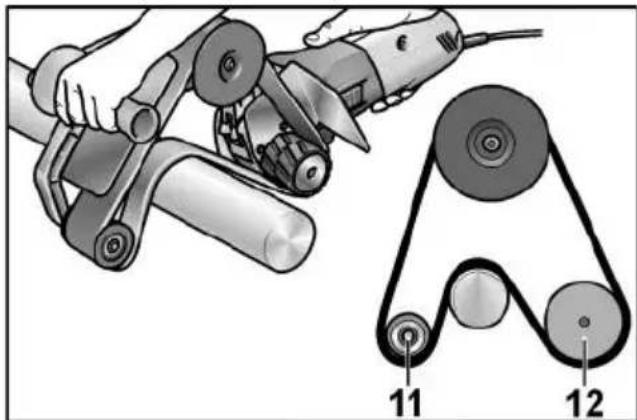

Dispozitiv de şlefuit cu bandă BRE 14-3 125
8 Scripete cu bandă de ghidare
9 Mâner
10 Protecție pentru mână
11 Pârghie

Închidere cu resort pentru tensionarea benzii abrazive.

12 Scripete cu bandă de ghidare
13 Rolă de actionare fără bandă de ghidare

14 Pârghie de deblocare pentru cuplă rapidă
15 Pârghie de tensionare pentru cuplă rapidă

Dispozitiv de polizare BSE 14-3 100 / BBE 14-3 110

Dispozitiv de polizare BSE 14-3 100 / BBE 14-3 110

16 Šurub de blocare pentru opritor paralel
17 Opritor paralel
18 Capotă de protectie
19 Adaptorul sculei
20 Mâner
21 Inel de blocare pentru fixarea capacului
22 Distanțiere 2)

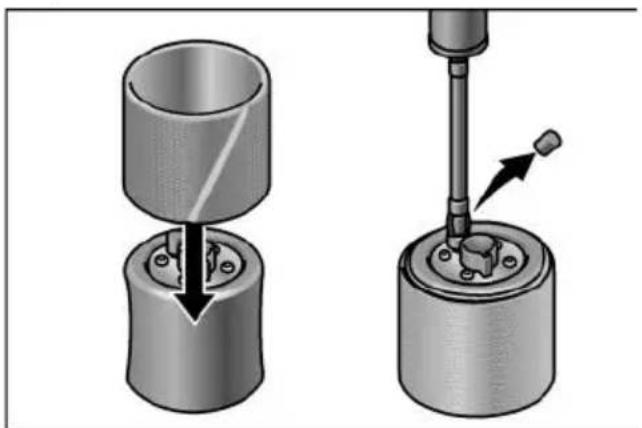

23 Bucşă din cauciuc 2)
24 Pompă de aer 2)
25 Capac de protecție cu sistem de aspirare
26 Şurub opritor

1) nereprezentată
2) inclusă în set

Instrucțiune de utilizare

AVERTIZARE!

Înainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

Înaintea punerii în funcțiune

Dezasamblati unitatea de acționare și dispozitivele, verificați dacă pachetul de livrare este complet și dacă s-au produs deteriorări în timpul transportului.

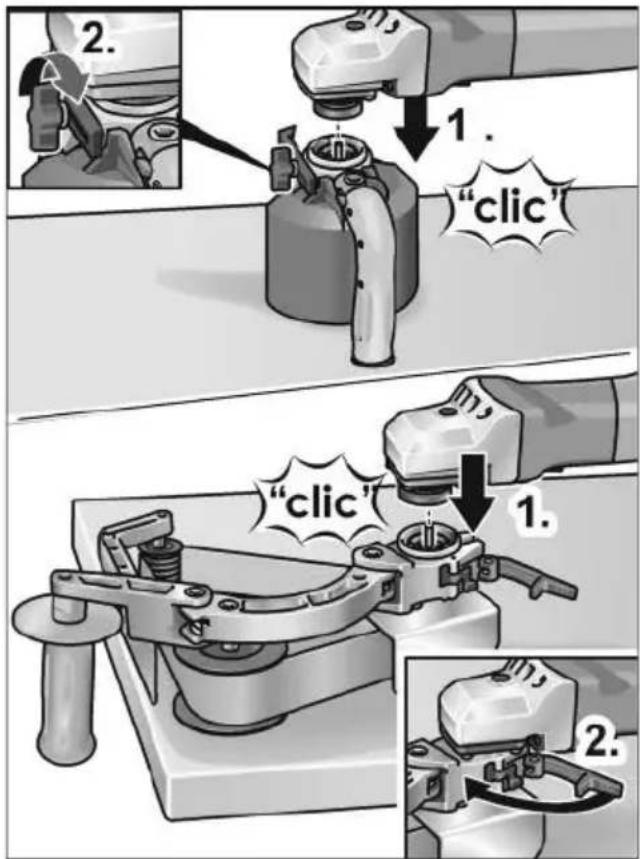

Montarea dispozitivelor

■ Aşetezi dispozitivul dorit pe o suprafață de lucru plană, cu cupla rapidă orientată în sus
■ Deschideți pârghia de tensionare de pe dispozitiv.

2. 1. "clic" 1. 2.

■ Asezați unitatea de actionare în poziția dorită pe dispozitiv și apăsați în jos până când se emite un clic sonor (1.).
■ Închideți pârghia de tensionare sau strângeti ferm şurubul de blocare (2.).

INDICATIE

Dinții cuplei rapide de la unitatea de acționare și dispozitiv se cuplează automat la pornire.

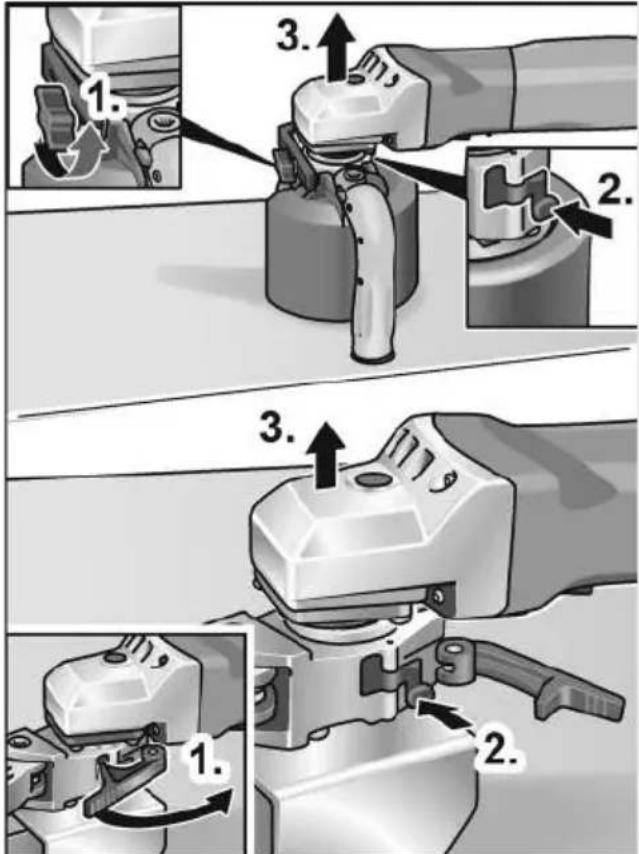

Demontarea dispozitivelor

■ Deschideți pârghia de tensionare de pe dispozitiv sau desfiletați şurubul de blocare (1.).
■ Apăsați și tineți strâns maneta de deblocare (2.).
■ Ridicati unitatea de actionare de pe dispozitiv (3.).

Dispositiv de polizare BSE 14-3 100 / BBE 14-3 110

AVERTIZARE!

Inainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

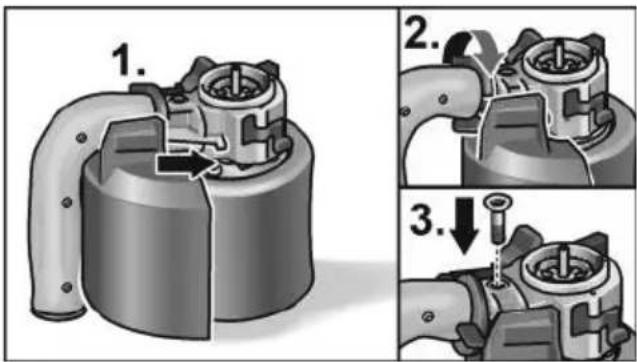

'Dispozitivul de' polizare poate fi actionat doar cu capota de protecție montată.

1. 2. 3.

■ Deschideți inelul de blocare pentru fixarea capotei.
■ Aşezati capota de protectie (1.).
■ Închideți inelul de blocare pentru fixarea capotei (2.).
■ Introduceți şurubul opritor (3.).

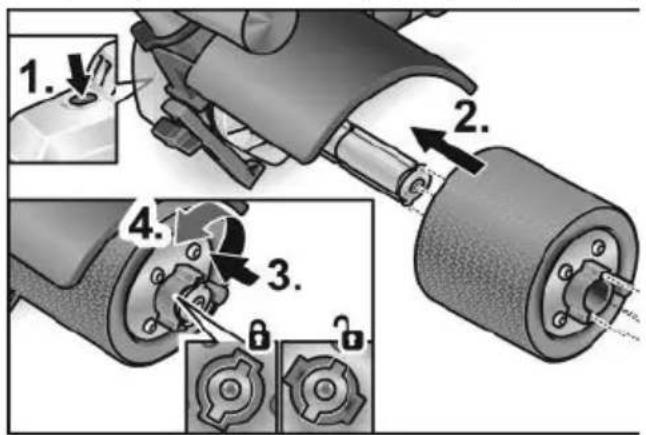

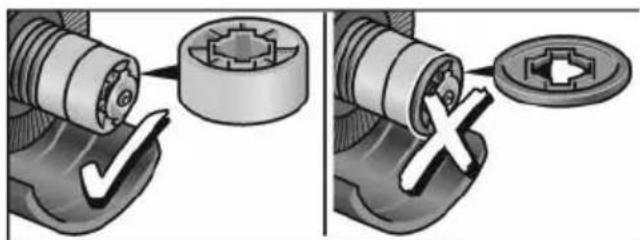

Fixarea sculei

Suportul sculei permite înlocuirea acesteia fără utilizarea altor scule.

■ Scoateți fișa de rețea.
■ Apăsați piedica axului și țineți-o apăsatăl().

1. 2. 3. 4.

■ Împingeti scula pe suport (îmbinare nut și feder) (2.).
■ Apăsați scula în jos contra presiunii arcului (3.) și rotiți în sens orar (4.). Suportul sculei este blocat.

INDICATIE

Suportul sculei are o lățime de 100 mm. În funcție de lățimea sculei, trebuie așezate mai multe scule sau diferențele de lățime se echilibrează cu ajutorul distanțierelor.

Exemple:

• Roată de polizare 50 mm lătime: 2 scule
• Perii de sârmă 70 mm lățime: distanțiere
• Disc de lustruit 10 mm lätime: ....8 scule și distanțiere

■ Introduceți fișa de rețea în priză.

■ Porniți scula electrică (fără blocare) și lăsați-o să funcționeze timp de aproximativ 30 de secunde. Controlați descentrările și vibratiile.

■ Opriți scula electrică.

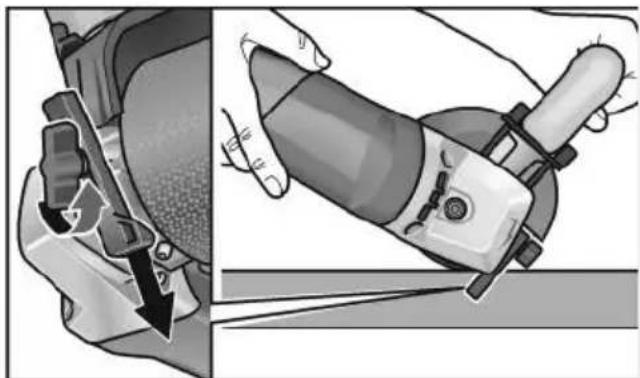

Utilizați opritorul paralel

Opritorul paralel asigură stabilitatea direcțională la prelucrarea profilelor.

■ Desfaceti şurubul de blocare de la opritorul paralel (1.).
■ Reglați opritorul paralel (2.).

■ Strângeti din nou şurubul de fixare.

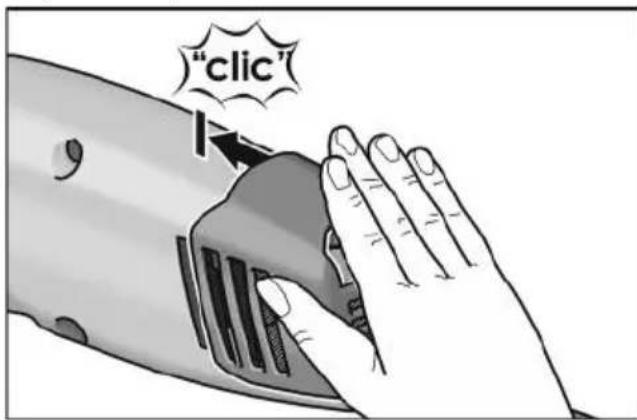

Montarea capacului de protecție împotriva prafului

"clic"

■ Asezați capacul de protecție împotriva prafului astfel încât să se fixeze sonor.

Utilizarea bucșei din cauciuc

Bucşa din cauciuc este adecvată în special pentru șlefuirea contururilor, deoarece se poate adapta la forma suprafețelor pieselor de prelucrat.

• Împingeți manșonul de șlefuit peste bucșa din cauciuc neumflată.
  ■ Scoateți capacul ventilului. Umflați cu ajutorul pompei de aer bucșa din cauciuc.
  ■ Pentru dezumflare, deschideți ventilul de la partea din spate a capacului ventilului.

i INDICATIE

Dacă granulația de la manșonul de șlefuit trebuie schimbată foarte des, este recomandată utilizarea unei a doua bucșe din programul de accesorii.

Instrucțiuni de utilizare a dispozitivului de polizare

ATENTIE!

După deconectare, scula electrică continuă să funcționeze pentru scurt timp.

Prelucrarea suprafetelor plane:

■ Tineți ferm cu ambele mâini scula electrică.

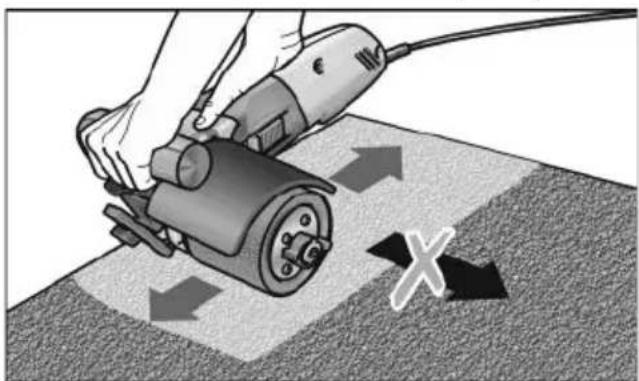

Pentru finisarea decorativă a suprafețelor:

■ Asezați cu atenție scula electrică pe suprafața de prelucrat și deplasați-o înainte și înapoi cu mișcări liniare.

Racordarea unei instalații de aspirare

i INDICATIE

Este recomandată utilizarea unui aspirator special FLEX din clasa M.

■ Fixați furtunul de aspirare la ștuțul de racord al capacului de protectie.
■ Fixați cablul de racordare cu suporturile de cablu (3 bucăți) din pachetul de livrare la furtunul de aspirare.

- Racordati furtunul de aspirare la instalația de aspirare. Respectați instrucțiunile din manualul de utilizare a instalației de aspirare! Controlați sistemul de fixare! Dacă este necesar, utilizați un adaptor special.

i INDICATIE

Dacă aspiratorul dumneavoastră necesită un ștuț de racord special (adică un alt fel de ștuț de racord decât ștuțurile de racord standard de 32 mm/36 mm disponibile în pachetul de livrare al sculei electrice), adresați-vă reprezentanței de unde ați achiziționat aspiratorul utilizat în vederea achiziționării unui adaptor corespunzător.

Dispozitiv de şlefuit cu bandă BRE 14-3125

AVERTIZARE!

Tnainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

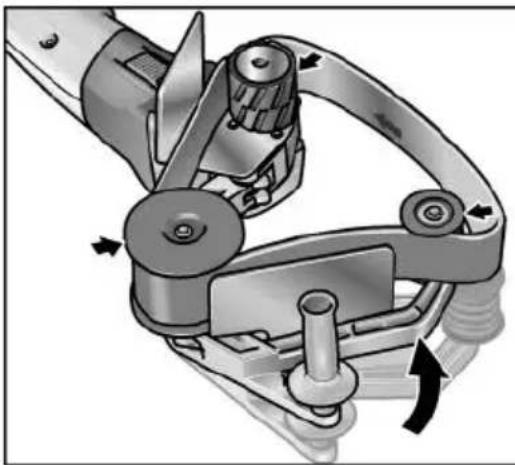

Montarea sau înlocuirea benzii de şlefuit

ATENTIE!

Tineți cont de sensul de rulaj prestabilit al benziil! Sensul de rulaj trebuie să coincidă cu cel indicat de săgeata indicatoare a sensului de rulaj de pe capul transmisiei.

■ Scoateți fișa de rețea.
■ Apăsați mânerul în direcția rolei de acționare și mențineți-I apăsat.

■ Aşezati banda de şlefuire peste role.
■ Eliberați mânerul.
■ Verificați dacă banda este complet așezată pe role.

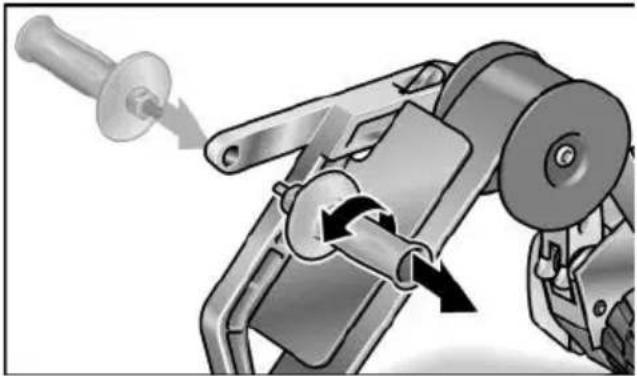

Repozitionarea mânerului

Pentru lucrul în locurile greu accesibile, de exemplu, balustrade montate pe pereți, sistemul de prindere poate fi montat pe cealaltă parte a mânerului.

Instrucțiuni de lucru pentru dispozitivul de şlefuit cu bandă

ATENTIE!

După deconectare, scula electrică continuă să funcționeze pentru scurt timp.

O maşină de şlefuit cu bandă prezintă următoarele avantaje față de un disc de şlefuit:

• şlefuire mai rece,
  – finisare curată fără şanțuri,
  – capacitate mare de eliminare,
  – productivitate înaltă prin unghi mare de îmbinare (în funcție de diametru).

Slefuirea:

INDICATIE

După aplicarea pe piesa de lucru și înainte de pornirea mașinii, verificați dacă banda este complet așezată pe role.

– Prelucrarea tevilor este efectuată între rolele 11 și 12.
- Unghiul de îmbinare și capacitatea de eliminare pot fi modificate la presiunea de contact.
- Cu cât este mai mic diametrul tevii, cu atât este mai mare unghiul de îmbinare posibil. Dimensiunea maximă posibilă a unghiului este de 270°.

Impermeabilizarea:

Multi producători recomandă impermeabilizarea cu un spray de protecție a suprafețelor gata prelucrate (a se vedea Accesoriiile pentru oțel superior Flex). Pentru informații suplimentare privind produsele oferite de producător, accesati www.flex-tools.com

Pornirea și oprirea Scurtă funcționare fără fixare

■ Împingeți comutatorul basculant înainte și tîneti-l strâns.
■ Pentru deconectare eliberați comutatorul basculant.

Functionare de durată cu fixare

■ Împingeți comutatorul basculant înainte 1.) și lăsați-l să se fixeze în poziție prin apăsare pe capătul din față (2.).

■ Pentru deconectare, deblocați comutatorul basculant prin apăsare pe capătul din spate.

i INDICATIE!

După o cădere de curent aparatul conectat nu pornește din nou.

Preselectarea vitezei de rotație

Viteza de lucru poate fi adaptată progresiv prin intermediul rotiței de reglare, în funcție de caracteristicile materialelor.

+ 3 -

Treaptă	Viteza de rotație a dispozitivului de polizare [U/min]	Viteza benziidispozitivului de șlefuit [m/s]
1 1	000 3,5
2 1	500 4,8
3 2	000 6,1
4 2	500 7,4
5 3	000 8,7
6 3	500 10,0

Întreținere și îngrijire

AVERTIZARE!

Înainte de efectuarea oricăror intervenții asupra sculei electrice, scoateți fișa de rețea.

Curățare

AVERTIZARE!

La prelucrarea de metale la utilizarea extremă se poate depune praf conducător de electricitate în interiorul carcasei. Afectarea izolației de protecție! Utilizați mașina cu întrerupător de protecție contra curentului vagabond (Curent de declanșare 30 mA).

- Curățați aparatul și fantele de aerisire în mod regulat. Frecvența depinde de materialul prelucrat și de durata utilizării.

■ Suflați regulat interiorul carcasei cu aer sub presiune uscat.

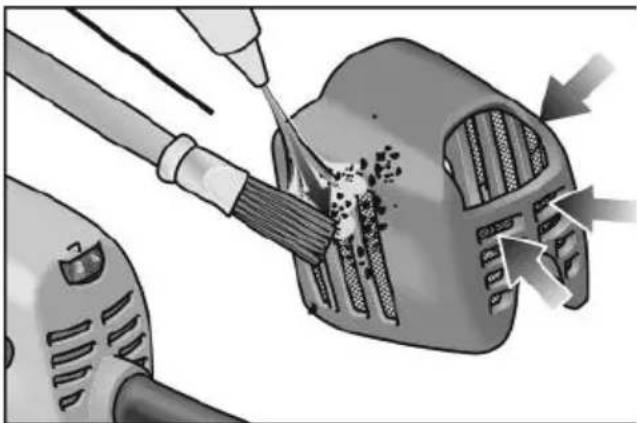

Curățarea capacului de protecție împotriva prafului

■ Curățați grosier cu o perie grilajul metalic al fantelor de ventilatie.
■ Apoi suflați cu aer comprimat în lateral.

În cazul depunerilor persistente de murdărie, declipsați capacul, scoateți-l și suflați-l complet cu aer comprimat.

Perii de cărbune

Unitatea de actionare este dotată cu perii din cărbune. După atingerea limitei de uzură a cărbunilor de deconectare, aparatul se deconectează automat.

i INDICATIE!

Folosiți numai piesele originale ale producătorului pentru schimb. La folosirea de fabricate străine se sting obligațiile de garanție ale producătorului.

Prin orificiile de intrare a aerului din spate poate fi observant focul cărbunelui în timpul utilizării. În caz de ardere intensă a cărbunilor deconectați imediat aparatul. Predați unitatea de acționare unui atelier de service autorizat de producător.

Transmisia

i INDICATIE!

Nu desfaceti şuruburile de la capul de transmisie în timpul perioadei de garanție. În caz de nerespectare se sting obligațiile de garanție ale producătorului.

Reparații

Lăsați ca reparațiile să fie făcute exclusiv de un atelier de service pentru clienti autorizat de producător.

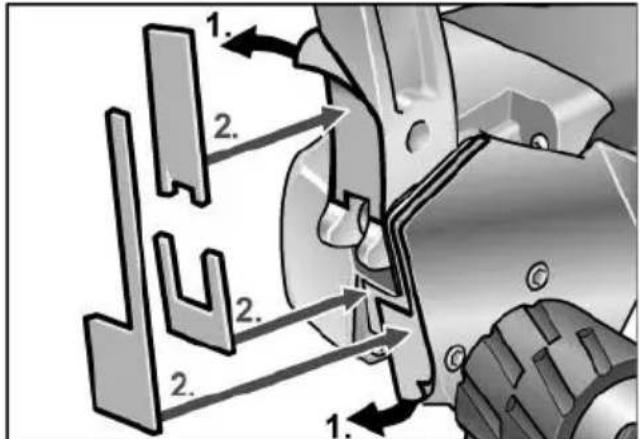

Înlocuirea pieselor de uzură

În timpul funcționării dispozitivului de șlefuit cu bandă, învelișul protector din fetru al mânerului se uzează treptat. Piesele de schimb pot fi achiziționate de la producător sau de la distribuitor.

Piese de schimb și accesorii

Găsiți alte accesorii, în special scule de rectificat în cataloagele producătorului. Găsiți desene de ansamblu explodat și liste ale pieselor de schimb pe pagina noastră de internet: www.flex-tools.com

Indicații de salubrizare

AVERTIZARE!

Faceți neutilizabile aparatele care nu se mai întrebuințează prin îndepărtarea cablului de rețea.

Numai pentru țările EU Nu aruncați uneltele electrice la gunoiul menajer!

Conform Directivei Europene 2012/19/UE pentru aparatele electrice și electronice vechi și punerea în practică în legislația națională uneltele electrice uzate trebuie să se colecteze separat și trebuie predate unei refolosiri conforme cu mediul.

INDICATIE!

Informați-vă la comerciantul de specialitate despre posibilitățile de salubrizare!

Conformitatea C ∈

Noi declarăm pe proprie răspundere, că produsul descris în „Date tehnice” este în conformitate cu următoarele norme sau documente normative:

EN 62841 conform prevederilor

Responsabili pentru documente tehnice:

Excluderea răspunderii

Producătorul și reprezentantul său nu răspund pentru defecte și venitul nerealizat prin întreruperea activității, pe care le-a cauzat produsul sau o imposibilă utilizare a produsului.

Producătorul și reprezentantul său nu răspund pentru pagube produse prin utilizare necorespunzătoare sau în legătură cu produse ale altor producători.

Съдържание
