BRUKSANVISNING BBE 14-3 110 Flex

Bändsliperforsats BRE 14-3 125

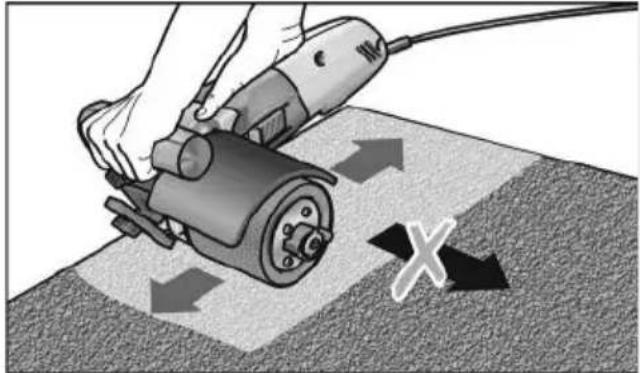

For dekorativ finish av overflaten:

Bändsliperforsats BRE 14-3125

ADVARSEL!

Använda symboler 131

Symboler på maskinen 131

För din säkerhet 131

Buller och vibration 135

Tekniska data 136

Översikt 137

Bruksanvisning 138

Underhåll och skötsel 142

Skrotningsanvisningar 143

(€-Försäkran om överensstämmelse .. 143

Varnar för en omedelbart hotande fara.

Risk för liv och lem eller svåra personskador om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en potentiellt farlig situation. Om varningen ej beaktas kan person- eller sakskador uppstå.

OBS

Hänvisar till användningstips och viktig information.

Symboler på maskinen

Läs bruksanvisningen före idrifttagningn!

Använd ögonskydd!

Skyddsklass II (fullständigt isolerad)

Skrotningsanvisning för den gamla maskinen (se sida 143)

För din säkerhet

WARNING!

Innan elverktyget tas i bruk ska följande dokument läsas igenom noggrant och följas:

• föreliggande bruksanvisning,
• "Allmänna säkerhetsanvisningar" för elverktyg i det bifogade häftet (skrift-nr. 315.915),
• regler och föreskrifter för olycksförebyggande som gäller på orten, där maskinen används.

Denna vinkelslipmaskin är konstruerad enligt modern teknik och allmänt erkända säkerhetstekniska regler. Trots det kan fara för liv och lem uppstå både för användaren och andra resp skador på maskinen eller andra föremål.

Vinkelslipmaskinen får endast användas

• för avsett ändamål,
• i säkerhetstekniskt felfritt tillständ.
  Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Drivenheten BME 14-3 L är endast avsedd för drivning av de tillbehör som beskrivs nedan.

Med satineringstillbehöret

BSE 14-3 100 / BBE 14-3 110 är elverktyget avsett

• för användning inom industri och hantverk,
  – för ytbehandling som t ex satinering, strukturering, polering, borstning, glättning, avrostning eller gradning av stål, ädelstål eller ickejärnmetaller,
  – för användning med av tillverkaren godkända verktyg.
  Ytbehandling av trä är ej tillåtet.

Med bandslip-tillbehöret BRE 14-3 125 är elverktyget avsett

– för användning inom industri och hantverk,
– för polering och finslipning av rostfria rör, runda ledstångsdelar,
– för slipning av runda stångprofiler liksom rör,
– för användning med slipband och tillbehör som anges i denna bruksanvisning eller som rekommenderas av tillverkaren.

Säkerhetsanvisningar för elverktyg med satineringstillbehör

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

Gemensamma säkerhetsanvisningar för sandpappersslipning, polering och arbeten med trådborstar

- Detta elverktyg är avsett för användning som sandpappersslipmaskin, polermaskin och för arbete med trådborstar.

Beakta alla säkerhetsanvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

■ Detta elverktyg är ej lämpligt för slipning och kapslipning.

Ej avsedd användning av elverktyget kan förorsaka faror och personskador.

■ Använd aldrig tillbehör som inte är avsett och rekommenderat av tillverkaren speciellt för detta elverktyg. Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

■ Insatsverktygets tillåtna varvtal måste vara minst så högt som elverktygets angivna max varvtal.

Tillbehör som roterar snabbare än tillåtet, kan gå sönder och flyga omkring.

■ Insatsverktygets ytterdiameter och tjocklek måste motsvara elverktygets angivna mätt. Felaktigt uppmätta insatsverktyg kan inte skärmas eller kontrolleras tillräckligt.

■ Insatsverktyg med gänginsats måste passa exakt till slipspindelns gånga. Vid insatsverktyg som monteras med fläns måste insatsverktygets håldiameter passa till flänsens infästningsdiameter.

Insatsverktyg som inte passar exakt på elverktygets slipspindel roterar ojämnt, vibrerar starkt och kan leda till att kontrollen förloras.

■ Använd aldrig skadade insatsverktyg. Kontrollera före varje användning insatsverktygen som t.ex. slipskivor avseende splitterskador och sprickor, sliprondeller avseende sprickor repor eller kraftig nedslitning, stålborstar avseende lösa eller brustna trådar. Kontrollera att elverktyget eller insatsverktyget ej tagit skada om det fallit ner eller använd ett oskadat insatsverktyg. När insatsverktyget kontrollerats och monterats, måste du hålla dig och andra personer utanför det roterande insatsverktygets plan och låta maskinen gå en minut med högsta varvtal. Skadade insatsverktyg bryts oftast redan under denna testtid.

■ Använd personlig skyddsutrustning. Använd beroende på tillämpning ansiktsskydd, ögonskydd eller skyddsglasögon. Använd vid behov dammfiltermask, hörselskydd, skyddshandskar eller specialförkläde som skyddar mot fina slip- och materialpartiklar. Ögonen måste skyddas mot kringflygandefrämmande partiklar, som uppstår vid olika tillämpningar. Vid användning måste damm- eller andningsskyddsmask filtrera uppstående damm. Om du utsätter dig länge för starkt buller, kan hörseln ta skada.

■ Se till att andra personer håller tillräckligt avständ till ditt arbetsområde. Alla som beträder arbetsområdet måste bära personlig skyddsutrustning. Brottstycken från arbetsstycket eller avbrutna insatsverktyg kan flyga omkring och förorsaka personskador även utanför det direkta arbetsområdet.

■ Håll maskinen under arbete endast i de isolerade grepytorna om insatsverktyget kan träffa dolda strömledningar eller den egna nätkabeln.

Kontakt med en strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.

■ Håll nätkabeln på avständ från roterande insatsverktyg.

Om du tappar kontrollen över maskinen, kan nätkabeln kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

• Lägg aldrig ifrån dig elverktyget förrän insatsverktyget står helt stilla. Det roterande insatsverktyget kan komma i kontakt med avläggningsytan, varigenom du kan tappa kontrollen över elverktyget.
  ■ Låt aldrig elverktyget vara igång när det bärs. Din klädsel kan genom tillfällig kontakt gripas av det roterande insatsverktyget och insatsverktyget kan borra in sig i din kropp.

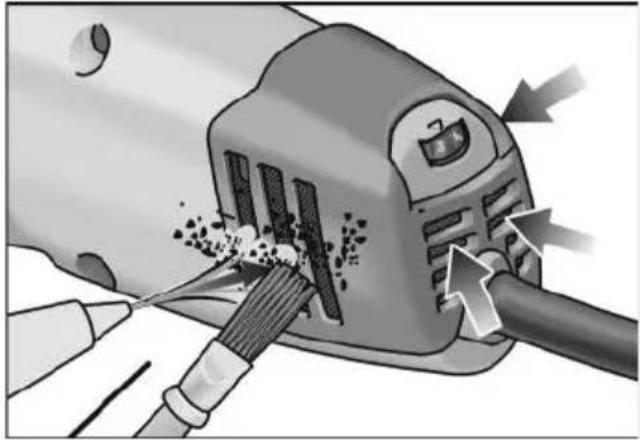

  ■ Rengör elverktygets ventilationsspringor regelbundet. Motorfläkten suger in damm i huset och en större mångd metalldamm kan förorsaka elektriska faror.
  ■ Använd ej elverktyget i närheten av brännbart material. Gnistor kan tända dessa material.
  ■ Använd aldrig insatsverktyg som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och motsvarande säkerhetsanvisningar

Kast är den plötsliga reaktionen när ett roterande insatsverktyg som slipskiva, sliptallrik eller trådborste hakar fast eller blockeras, vilket leder till att det roterande insatsverktyget stoppas abrupt.

Därigenom accelererar ett kontrollerat elverktyg vid det blockerande stället i motsatt riktning till insatsverktygets rotationsriktning.

Om t.ex. en slipskiva hakar fast eller blockeras i arbetsstycket, kan slipskivans kant som arbetar i arbetsstycket fastna och därigenom förorsaka att slipskivan bryts eller ett kast uppstår.

Slipskivan rör sig då mot eller från användaren beroende på skivans rotationsriktning vid det blockerande stället.

Härvid kan slipskivor även brytas.

Ett kast är följden av missbruk eller felaktig användning av elverktyget.

Det kan förhindras genom lämpliga försiktighetsåtgärder enligt nedanstäende beskrivning.

• Håll fast elverktyget ordentligt och håll kroppen och armarna i ett läge som är lämpligt för att fånga upp kastkrafter. Använd alltid ett extra stödhandtag, om sådant finns, för att ha största möjliga kontroll över kastkrafter eller reaktionsmomenter vid uppstarten. Användaren kan genom lämpliga försiktighetsåtgärder behärska kast- och reaktionskrafterna.
• Håll alltid händerna på avständ från roterande insatsverktyg. Insatsverktyget kan vid ett kast röra sig över din hand.
  ■ Undvik att med kroppen komma in i det område som elverktyget rör sig i vid ett kast. Kastet trycker elverktyget i motsatt riktning till slipskivans riktning vid det blockerande stället.
• Arbeta särskilt försiktigt i närheten av hörn, vassa kanter osv. Se till att insatsverktygen ej hoppar tillbaka från arbetsstycket eller fastnar. Det roterande insatsverktyget tenderar till att fastna vid hörn och vassa kanter eller om det studsar tillbaka. Detta förorsakar kontrollförlust eller kast.
  ■ Använd inte en kedje- eller en tandad sågklinga. Sådana insatsverktyg förorsakar ofta ett kast eller att man förlorar kontrollen över elverktyget.

Särskilda säkerhetsanvisningar för sandpappersslipning

■ Använd ej överdimensionerade slipblad utan följ tillverkarens anvisningar rörande slipbladets storlek.

Slipblad som sticker ut utanför sliptallriken kan förorsaka skador liksom blockering, sönderrivning av slipbladen eller kast.

Särskilda säkerhetsanvisningar för polering

■ Se till att inga lösa delar, särskilt fästsnören, hänger utanför polerhättan. Tryck in eller korta fästsnörena. Lösa medroterande fästsnören kan gripa tag i fingrarna eller fastna i verktyget.

Särskilda säkerhetsanvisningar för arbete med trådborstar

• Trådborsten förlorar trådstycken även under vanlig användning.
  Overbelasta inte trådarna genom för högt tryck. Bortflygande trådstycken kan mycket lätt tränga igenom tunn klädsel och/eller huden.
  ■ Förhindra att sprängskyddet och trådborsten kan beröra varandra om en sprängskydd rekommenderats.
  Skiv- och toppborstarnas diameter kan ökas genom tryck och centrifugalkraft

Säkerhetsanvisningar för elverktyg med rörbandslip-tillbehör

WARNING!

Läs alla säkerhetsanvisningar och övriga anvisningar. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

■ Håll slipen i de isolerade handtagen, eftersom slipbandet kan träffa den egna sladden. En skadad strömförande ledning kan även sätta metallmaskindelar under spänning och leda till elektriska stötar.
■ Använd aldrig maskinen med defekt sladd. Vidrör ej den skadade sladden och dra ut nätkontakten om sladden skadades under arbetet. Defekt sladd höjer risken för en elektrisk stöt.
■ Använd elverktyget endast för torrslipning. Risken för elektriska stötar stiger om vatten tränger in i ett elverktyg.
■ Håll under arbetet elverktyget med båda händerna. Handtaget måste vara monterat! Koppla först till maskinen när båda händerna är i greppläge.
■ Håll händerna på avständ från slipbandet när det är igång. I området omkring länkrullarna finns risk för fastklämning. På grund av maskinens funktion och flexibilitet kan dessa farliga ställe ej skyddas helt.
■ Damm från material som blyhaltiga färger, vissa träsorter, mineraler och metaller kan vara farliga för användaren och andra personer i närheten. Inandning eller beröring av dammet kan

leda till sjukdomar i andningsvägarna och/eller allergiska reaktioner.

– Se till att arbetsplatsen är välventilerad!
- Använd om möjligt extern dammutsugning.
- Andningsskyddsmask med filter av typ P2 rekommenderas.

■ Bearbeta ej material som frisläpper hälsovådliga ämnen (t.ex. asbest).

■ Slipa eller kapa aldrig lättmetaller som innehåller mer än 80% magnesium. Brandfara!

■ Maskiner som används utomhus eller utsätts för större mängd metalldamm, ska anslutas via en jordfelsbrytare (utlösningsström max 30 mA). Använd ej slitna eller spruckna slipband. Defekta slipband kan gå av, slungas ut och förorsaka skada.

■ Kontrollera före användning att slipverktygen är riktigt monterade. Koppla till maskinen under 30 sekunder utan belastning!

■ Avbryt genast provkörningen vid avsevärda vibrationer eller om andra skador fastställs. Kontrollera maskinen för att fastställa orsaken.

■ Belasta aldrig elverktyget så starkt, att det stannar eller slipbandet glider.

■ Slå alltid från maskinen och vänta tills den stannar innan du lägger den ifrån dig.

■ Spänn aldrig fast elverktyget i ett skruvstäd.

■ För alltid nätsladden bakåt från elverktyget.

■ Spänn alltid fast arbetsstycket, såvida det inte redan sitter fast eller på grund av den egna vikten ligger säkert.

■ Förvara och hantera slipverktygen enligt tillverkarens anvisningar.

Vidare säkerhetsanvisningar

■ Använd endast för utomhusbruk godkänd förlängningssladd.
■ Använd endast självhäftande skyltar för att markera maskinen. Borra ej hål i huset.
- Nätspänning och spänningsangivelsen på typskylten måste överensstämma med varandra.

Buller och vibration

OBS

Värden för A-uppmätt bullernivå liksom sammanlagda svängningsvärden framgår av tabellen "Tekniska data".

Buller- och svängningsvärdena har uppmätts enligt EN 62841.

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller- och svängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 62841 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen.

Den angivna svängningsnivån gäller för elverktygets huvudsakliga användning.

Om elverktyget används för andra ändamål med avvikande insatsverktyg eller bristande underhåll, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden.

För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång men ej arbetar, tas med i beräkningen.

Detta kan tydligt minska svängningsbelastningen över hela livslängden.

Bestäm ytterligare säkerhetsåtgärder för användarens skydd mot svängningars effekt som till exempel: Underhåll av elverktyg och insatsverktyg, att händerna hålls varma och organisering av arbetsförloppen

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycket överskrider 85 dB(A).

Tekniska data

Maskintyp Satineringsmaskinen		BSE 14-3 100BBE 14-3 110	Bandslip för rörBRE 14-3 125
Upptagen effekt(--> 110 V)	W	1400(1150)
Mätvarvtal rpm 4300
Tomgångsvarvtal rpm 1000 – 3500
Verktygsdiameter max. mm 125 –
Verktygsbredd mm 100 –
Verktygshållare mm 19 –
Bandmätt (längd x bredd) mm –	760 x 40
Bandhastighet	m/s	–	3,5 – 10,0
Vikt motsvarande "EPTA-procedure 1/2003"
Drivning utan tillbehör (utan kabel)	kg	2,1
Drivning med tillbehör (utan kabel)	kg	2,9	3,6
Skyddsklass		II/☐
A-uppmätt bullernivå enligt EN 62841 (se "Buller och vibration"):
Ljudtrycksnivå LpA	dB(A)	82,1	82,5
Ljudeffektsnivå LWA	dB(A)	93,1	93,5
Osäkerhet K	db 3,0
Sammanlagt svängningsvärde enligt EN 62841 (se "Buller och vibration"):
Emissionsvärde ah vid satinering av metallytor	m/s2	< 2,5	–
Emissionsvärde ah vid slipning av metallrör	m/s2	–	< 2,5
Osäkerhet K	m/s2	1,5

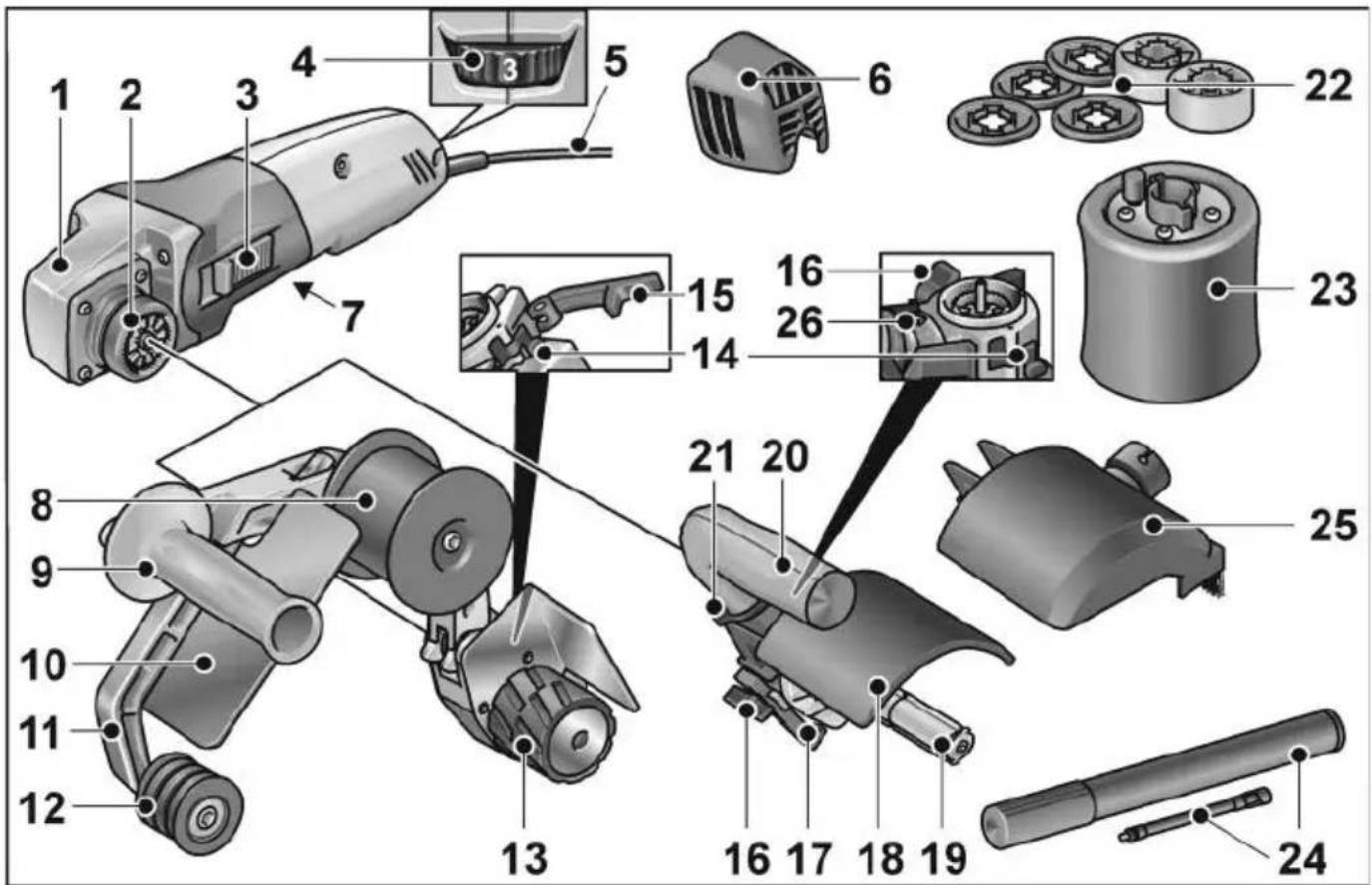

Översikt

1 Drevtopp
2 Snabbkoppling för tillbehör

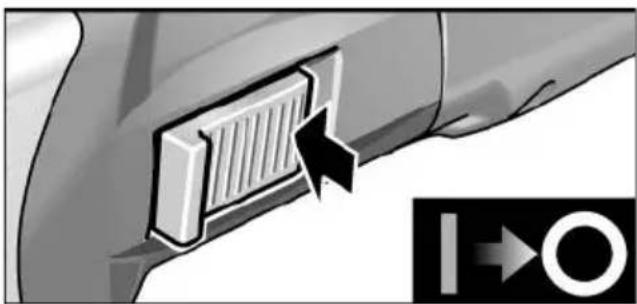

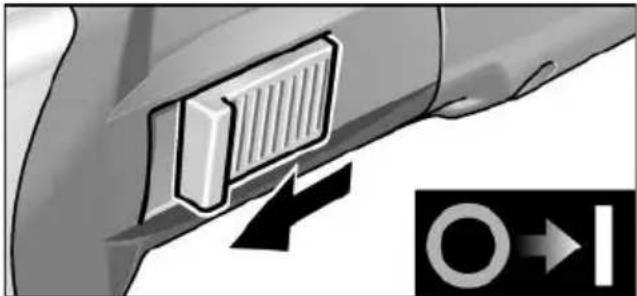

3 Vippkontakt

för till- och frånslagning.

Med fast läge för kontinuerlig drift.

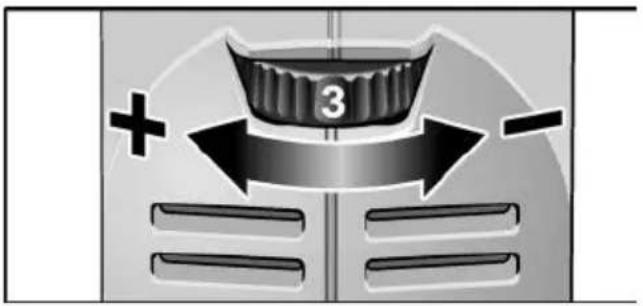

4 Tumhjulet för hastighetsinställning
5 Nätkabel 4,0 m med nätkontakt

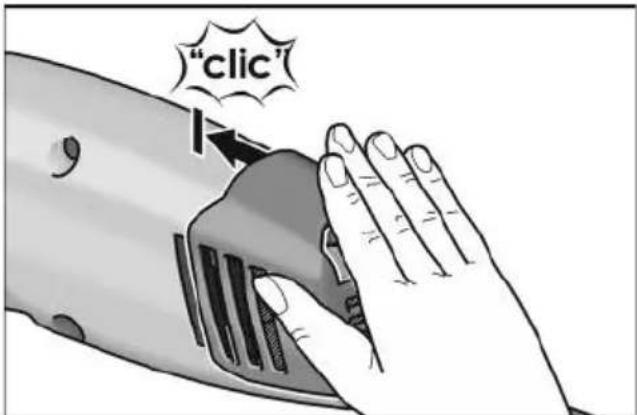

6 Dammskydd
7 Typskylt 1)

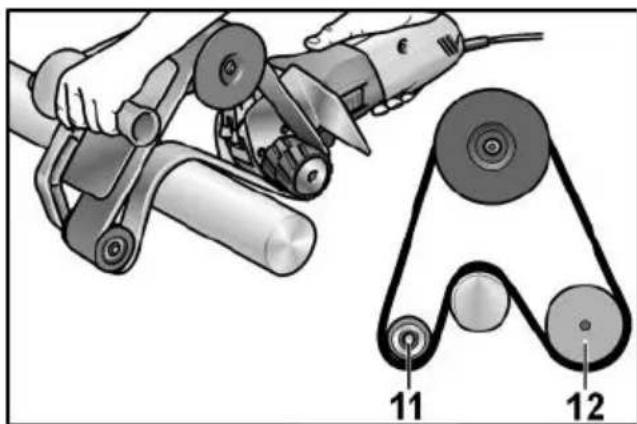

Bandslip-tillbehör BRE 14-3 125

8 Länkrulle med styrkant
9 Handtag
10 Handskydd
11 Vipparm

Fjäderlagrad för att spänna slipbandet.

12 Länkrulle med styrkant
13 Drivrulle utan styrkant
14 Låsspak för snabbkoppling
15 Frigöringsspak för snabbkoppling

Satineringstillbehör BSE 14-3 100 /

BBE 14-3 110

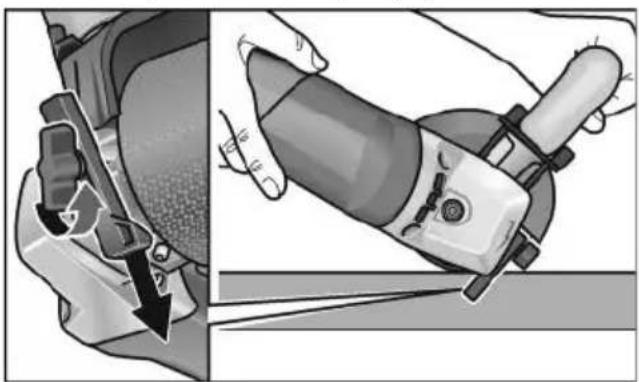

16 Fästskruv för parallellanslag
17 Parallellanslag
18 Skyddshuv
19 Verktygshållare
20 Handtag
21 Låsring för skyddshuvfäste
22 Distansringar 2)
23 Gummiluftrulle 2)
24 Luftpump 2)
25 Skyddshuv med utsug
26 Låsskruv

1) ej avbildad
2) ingår i utrustningen

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Före i drifttagning

Packa upp drivenheten och tillbehören och kontrollera så att leveransen är fullständig och utan transportskador.

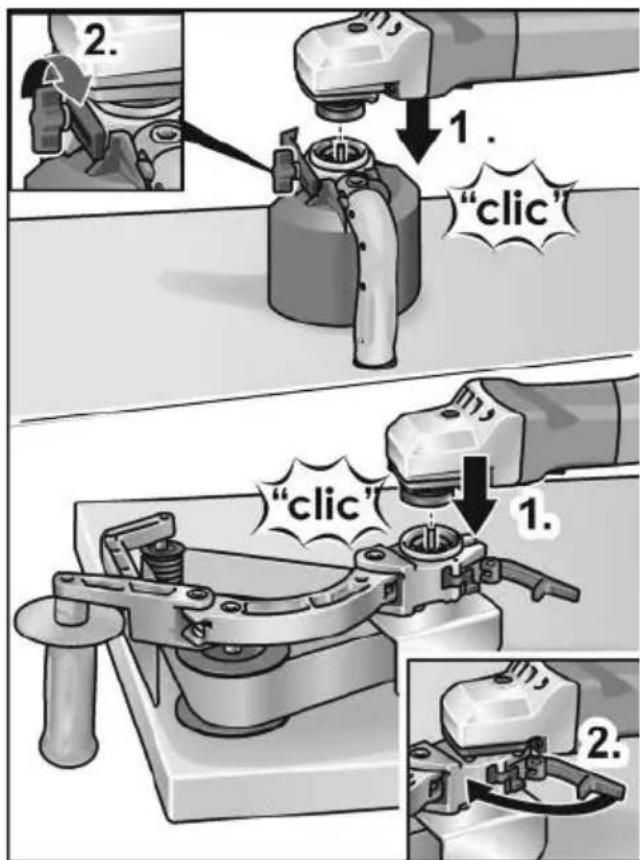

Montering av tillbehör

■ Lägg önskat tillbehör på en jämn arbetsyta med snabbkopplingen uppåt.
■ Öppna frigöringsspaken på tillbehöret.

■ Sätt på drivenheten i önskad position mot tillbehöret och tryck neråt tills den klickar fast (1.).
■ Stäng spännarmen och dra åt arreteringsskruven (2.).

i OBS

Kuggningen på snabbkopplingen hos drivenhet och tillbehör kopplas automatiskt vid påslagning.

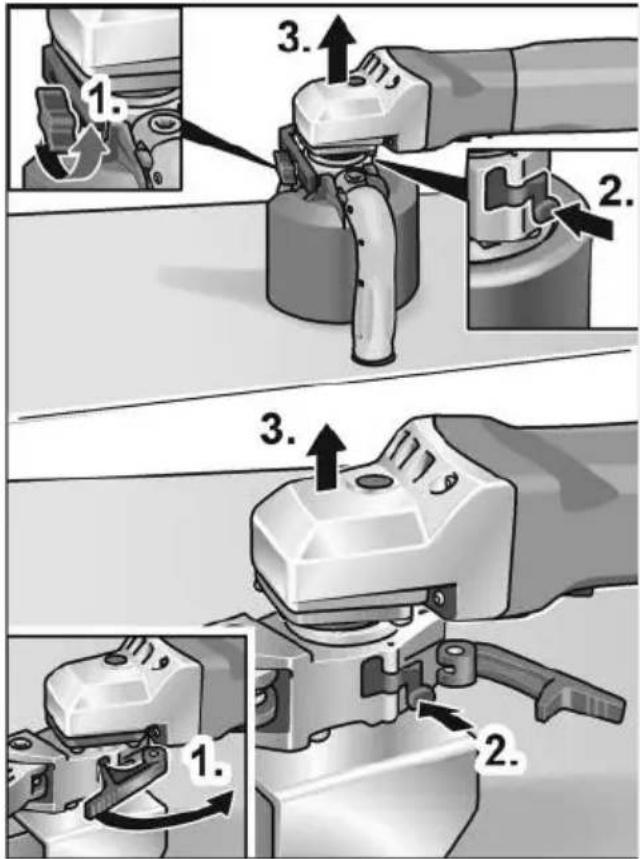

Demontering av tillbehör

• Öppna spännarmen på tillbehöret och lossa arreteringsskruven (1.).
  ■ Tryck in och håll kvar frigöringsspaken (2.).
  ■ Lyft drivenheten från tillbehöret (3.).

Satineringstillbehör BSE 14-3 1 0 0 / BBE 14-3 110

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

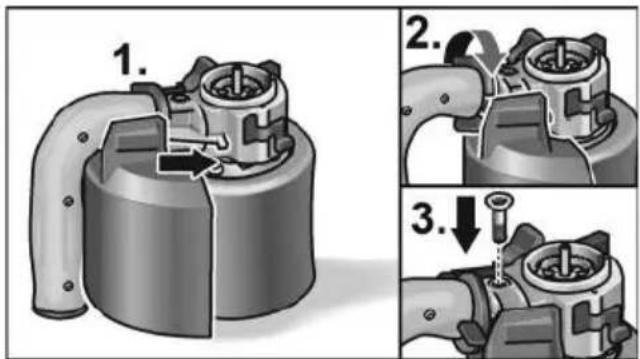

Montera skyddshuven

VAR FÖRSIKTIG!

Satineringstillbehöret får endast användas med monterad skyddshuv.

1. 2. 3.

- Öppna låsringen för huvfästet.

■ Sätt på skyddshuven (1.).
■ Stäng läsringen för huvfäste (2.).
■ Skruva i lässkruven (3.).

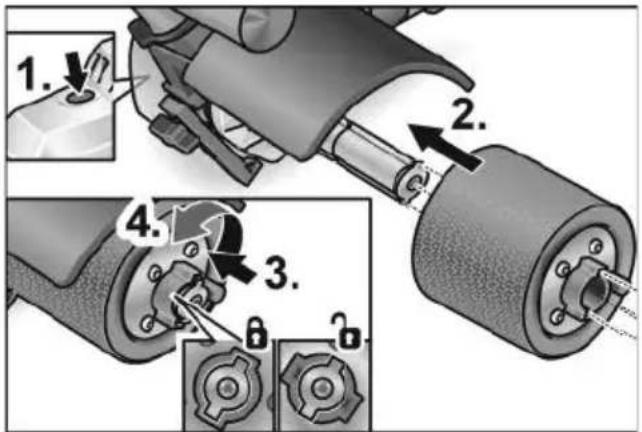

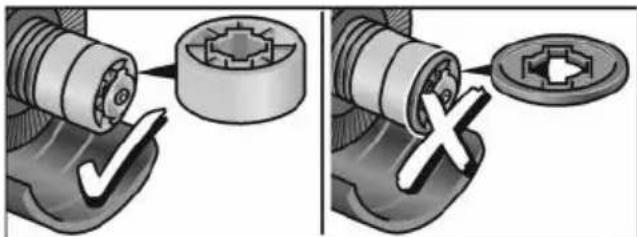

Montering av verktyg

Verktygshållaren ger verktygsfritt byte av verktyg.

■ Dra ut nätkontakten.
■ Håll spindellåsningen intryckt (1.).

1. 2. 3. 4. 5.

■ För verktyg resp verktygsbäraren på verktygshållaren (med kilspår) (2.).
■ Tryck ner verktyget mot fjädertrycket (3.) och vrid medsols (4.). Verktygshållaren är låst.

i OBS

Verktygshållaren är 100 mm bred. Beroende på verktygsbredd måste eventuellt flera verktyg monteras eller breddskillnaderna jämnas ut med distansringarna.

Exempel:

• Polerfilt, bredd 50 mm: ...... 2 verktyg
• Trådborste, bredd 70 mm...distansringar
• Lumpskiva, bredd 10 mm: ....8 verktyg och distansringar

■ Stick nätkontakten i uttaget.
■ Starta elverktyget (utan att låta startknappen snäppa fast) och låt det gå ca 30 sekunder. Beakta eventuell obalans och vibration.

■ Koppla från elverktyget.

Använd parallellanslag

Parallellanslaget garanterar exakt rakhet vid bearbetning av profiler.

■ Lossa fästskruven på parallellanslaget (1.).
■ Ställ in parallellanslaget (2.).

■ Dra åt fästskruven igen.

Montera dammskyddet

"clic"

■ Snäpp fast dammkåpan.

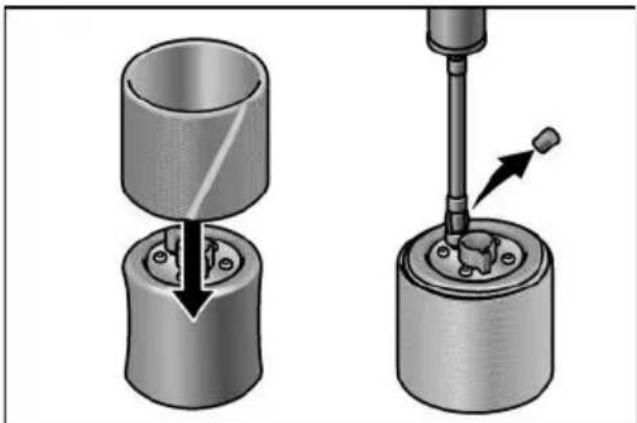

Arbete med gummiluftrulle

Gummiluftrullen är särskilt lämplig för slipning av konturer, eftersom den kan anpassa sig till arbetsstyckets ytform.

■ Skjut sliphylsor på den ej uppumpade gummiluftrullen.

■ Ta av ventillocket. Pumpa upp gummiluftrullen med luftpumpen.
■ Tappa av luften genom att öppna ventilen med ventillockets baksida.

i OBS

Om kornstorleken hos sliphylsan måste bytas ofta rekommenderar vi att man använder en andra gummiluftrulle från tillbehörssortimentet.

Arbetsanvisningar för satinerings- tillbehör

VAR FÖRSIKTIG!

Slipverktyget fortsätter att rotera något när maskinen kopplas från.

■ Håll fast elverktyget med båda händerna.

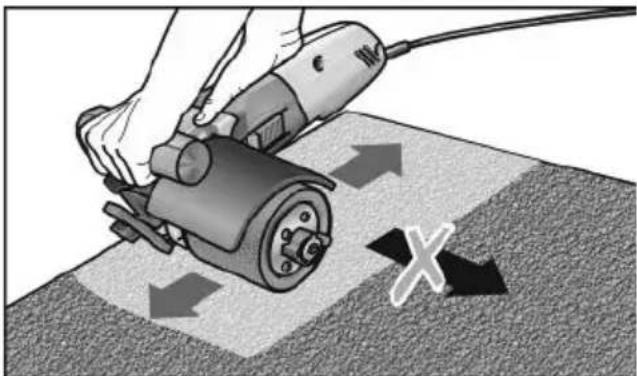

För dekorativ ytfinishing:

■ Ställ elverktyget försiktigt på ytan som ska behandlas och för det i raka rörelser fram- och tillbaka.

Anslutning av en suganläggning

i OBS

Användning av en FLEX specialsug av typ M rekommenderas.

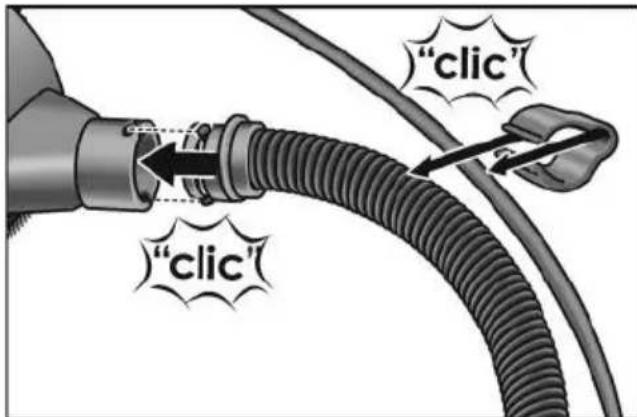

■ Koppla sugslangen på sprängskyddets anslutningsstuts.

■ Fäst anslutningssladden på sugslangen med hjälp av de medföljande sladdhållarna (3x).

■ Anslut sugslangen till suganläggningen. Beakta suganläggningens bruksanvisning! Kontrollera anslutningen! Använd passande adapter vid behov.

i OBS

Kontakta dammsugarleverantören om dammsugaren behöver en särskild anslutningsstuts (dvs en annan anslutningsstuts än den 32 mm/36 mm standardanslutningsstutsen som ingår vid elverktygets leverans för att erhålla en lämplig adapter.

Bandslip-tillbehör BRE 14-3 1 2 5

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

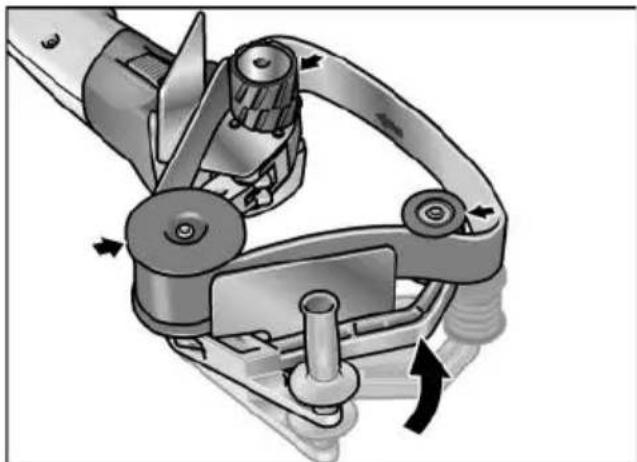

Montering eller byte av slipband

VAR FÖRSIKTIG!

Beakta bandets rotationsriktning! Denna måste överensstämma med pilens riktning på maskinkåpan.

■ Dra ut nätkontakten.
■ Tryck viparmen i riktning mot gummi-drivrullen och håll den där.

■ Lägg slipbandet på rullarna.

■ Släpp viparmen.
■ Kontrollera att bandet ligger fullständigt på rullarna.

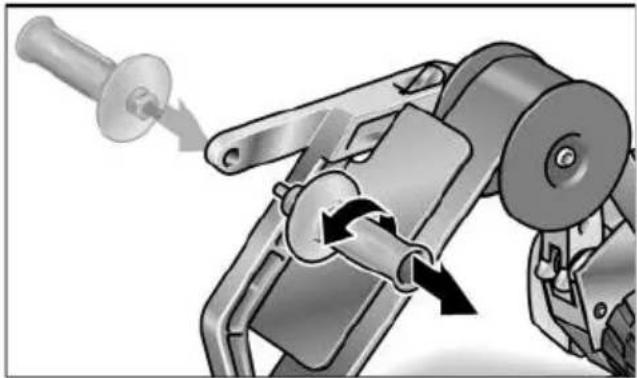

Inställning av handtaget

Vid arbeten på svåråtkomliga ställen, som t.ex. räcken som är monterade på väggen, kan handtaget monteras på andra sidan viparmen.

Arbetsanvisningar för rörbandslip- tillbehör

i OBS

Slipverktyget fortsätter att rotera något när maskinen kopplas från.

En bandslip har gentemot en slipskiva följande fördelar:

• kall slipning,
• finish utan repor,
  – god materialavverkning,
• större effektivitet genom stor omslutningsvinkel (tvärsnittsberoende).

Slipning:

i OBS

Kontrollera när maskinen lagts an mot arbetsstycket och innan den startas att bandet ligger helt på rullarna.

• Rör bearbetas mellan rullarna 11 och 12.

• Omslutningsvinkeln och avverkningen kan varieras med anläggningstrycket.

• Ju mindre rörtvärsnitt desto större är den möjliga omslutningsvinkeln. Max 270° är möjligt.

Försegling:

Många tillverkare rekommenderar försegling av de slutbehandlade ytorna med skyddssprej (se Flex tillbehör för rostfritt stål). Besök tillverkarens hemsida www.flex-tools.com för mer detaljerad information om produkterna.

Till- och frånkoppling

Kort drift utan spärr

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

- Tillkoppling: För vippkontakten framåt (1.) och tryck på främre ändan tills den snäpper fast (2.).

■ Fränkoppling: Tryck på vippkontaktens bakre ända.

OBS

Efter strömavbrott startar den tillkopplade maskinen inte igen.

Varvtalsinställning

Arbetshastigheten kan anpassas steglöst till materialet med tumhjulet.

Underhåll och skötsel

WARNING!

Dra ut nätkontakten före alla åtgärder på elverktyget.

Rengöring

WARNING!

Vid bearbetning av metall kan vid intensiv användning strömledande damm avlagras på käpans insida, vilket kan påverka skyddsisoleringen! Inverkan på skyddsisoleringen! Anslut alltid maskinen via jordfelsbrytare (utlösningsström 30 mA).

■ Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.
■ Blås igenom motorrummet och käpans insida med torr tryckluft regelbundet.

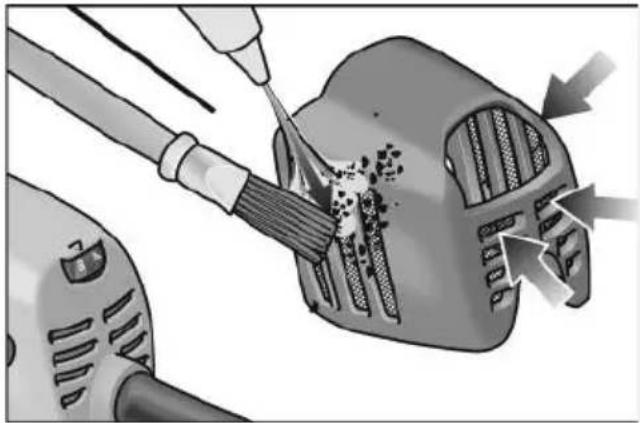

Rengöra dammkåpan

■ Grovrengör genom att borsta av metallgallret på luftspringan med en pensel.
■ Blås därefter av med tryckluft från sidan.

■ Vid kraftig nedsmutsning ska käpan snäppas av, tas bort och blåsas ur helt med tryckluft.

Kolborstar

Drivenheten är utrustad med frånkopplingskolborstar. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

OBS

Använd vid byte alltid tillverkarens original- delar. Vid användning av andra delar upphör tillverkarens garanti att gälla. Kolflamman kan under drift iakttas genom de bakre luftöppningarna. Stäng genast av maskinen vid stark kolborstgnistbildning. Lämna in drivenheten till en av tillverkaren auktoriserad verkstad.

Drev

OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garantiförpliktelser att gälla.

Reparation

Reparation får endast utföras av en kundtjänstverkstad som är auktoriserad av tillverkaren.

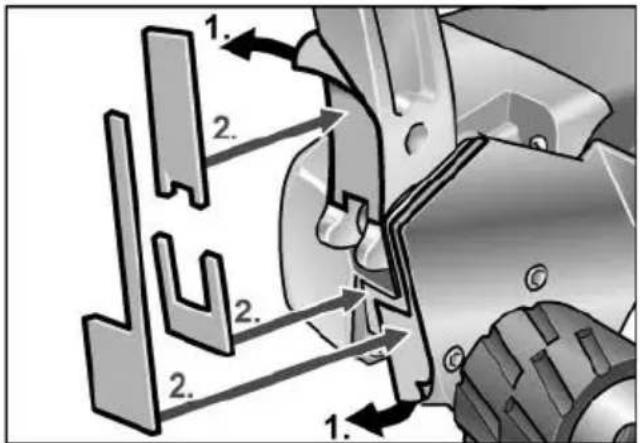

Byte av slitdelar

Under maskinens drifttid slits filtskydden vid viparmen. Reservdelar kan beställas hos tillverkaren resp handlaren.

Reservdelar och tillbehör

För vidare tillbehör, se tillverkarens kataloger.

Explosionsritningar och reservdelslistor återfinns på vår hemsida: www.flex-tools.com

Skrotningsanvisningar

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätkabeln.

Endast för EU-stater Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EU ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallshanteringsmöjligheterna!

(€-Försäkran om överensstämmelse

Vi förklarar under vårt ensamma ansvar, att den under "Tekniska data" beskrivna produkten motsvarar följande standarder eller normativa dokument.

EN 62841 enligt bestämmelser i direktiven 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst genom driftsavbrott som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.

Sisältö
