NÁVOD NA OBSLUHU BBE 14-3 110 Flex

Montáž ochranného krytu

POZOR!

Na prvý pohl'ad ..... 236

Vylúčenie zodpovednosti ..... 243

Použité symboly

VAROVANIE!

Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.

POZOR!

Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.

UPOZORNENIE

Označuje aplikačné tipy a dôležité informácie.

Symboly na náradí

Trida ochrany II (súplnou izoláciou)

Pokyn pre likvidáciu použitého spotrebiča (pozri strana 242)

Pred použitím uhlovej brúsky si prečítajte:

– „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),

- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.

Táto uhlová brúska je konštruovaná podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.

Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.

Používajte uhlovú brúsku len

– pre stanovené použitie,

- v bezchybnom bezpečnostne-technickom stave.

Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.

Stanovené použitie

Hnacia jednotka BME 14-3 L je určená výlučne ako pohon d'alej opísaných nadstavcov.

BSE 14-3 100 / BBE 14-3 110 je elektrické náradie určené

– na živnostenské nasadenie v priemysle a remeslníctve,

– na povrchové opracovanie, ako napr. saténovanie, tvarovanie, leštenie, kefovanie, hladenie, odstránenie hrdze alebo odhrotovanie ocele, ušlachtilej ocele nebo neželezných kovov,

– na použitie s nástrojmi, ktoré sú pre tento stroj ponúkané výrobcom.

Povrchové opracovanie dreva nie je prípustné.

S pásovým brúsnym nadstavcom BRE 14-3 125 je elektrické náradie určené

– na živnostenské nasadenie v priemysle a remeslníctve,
– pre dokončovacie práce na rúrach z ušlachtilej ocele, zaoblených dieloch zábradlia,
– na brúšenie zaoblených tyčových profilov ako aj rúr všeobecne,
– na použitie s brúsnymi pásmi a príslušenstvom, ktoré sú uvedené v tomto návode alebo doporučené výrobcom.

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

Spoločné bezpečnostné upozornenia pre brúsenie brúsnym papierom, leštenie a pre prácu s drôtenou kefou

■ Používajte toto elektrické náradie ako brúsku na brúsenie s brúsnym papierom, leštičku a pre práce s drôtenými kefami. Dodržiavajte všetky bezpečnostné upozornenia, pokyny, zobrazenia a údaje, ktoré ste obdržali spolu s náradím. Nedodržanie nasledujúcich pokynov môže viest' k úrazu elektrickým prúdom, požiaru a/lebo vážnym poraneniam.

■ Toto elektrické náradie nie je vhodné na brúšenie a rozbrusovanie. Použitia, pre ktoré nie je elektrické náradíe predpokladané, môžu spôsobit' ohrozenia a poranenia.

■ Nepoužívajte žiadne príslušenstvo, ktoré nebolo výrobcom predpokladané a odporúčané špeciálne pre toto elektrické náradie. Len to, že príslušenstvo môžete na Vašom elektrickom náradí upevnit', nie je zárukou žiadneho bezpečného použitia.

- Prípustné otáčky pracovného nástroja musia byť najmenej tak vysoké, ako najvyššie otáčky uvedené na elektrickom náradí.

Príslušenstvo, ktoré sa otáča rýchlejšie ako je prípustné, sa môže rozlomit' a li e t a t'.

■ Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedat' rozmerovým údajom elektrického náradia.

Nesprávne dimenzované pracovné nástroje nie je možné dostatočne zakryt' alebo kontrolovat'.

■ Pracovné nástroje, ktoré sú vybavené vložkou so závitom, musia presne pasovat' na závit brúsneho vretena. Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobit' upínaciemu priemeru príruby. Pracovné nástroje, ktoré sa presne nehodia na brúsne vreteno elektrického náradia, sa otáčajú nerovnomerne, silne vibrujú a môžu viest' k strate kontroly.

Nepoužívajte žiadne poškodené pracovné nástroje. Pred každým použitím tohto ručného elektrického náradia skontrolujte, či nie sú pracovné nástroje, ako na-pr. brúsne kotúče, vyštrbené alebo vylomené, či nemajú brúsne taniere vylomené miesta, trhliny alebo miesta intenzívneho opotrebovania, či nie sú na drôtených kefách uvolnené alebo polámané drôty. Ked' elektrické náradie alebo pracovný nástroj spadne, skontrolujte ich z hl'adiska poškodenia alebo použite nepoškodený pracovný nástroj. Ak ste pracovný nástroj skontrolovali a vložili, udržiavajte seba a osoby, ktoré sa nachádzajú v blízkosti, mimo rovinu rotujúceho pracovného nástroja a nechajte náradie jednu minútu bežat' s najvyššími otáčkami.

Poškodené pracovné nástroje väčšinou v tejto testovacej dobe puknú.

■ Noste osobné ochranné pomôcky. Používajte podl’a spôsobu použitia celotvárovú ochranu, ochranu očí alebo ochranné okuliare.

Ak je to adekvátne, noste protiprachovú masku, ochranu sluchu, ochranné

rukavice alebo špeciálnu zásteru, ktorá Vás chráni pred malými brúsnymi čiastočkami a čiastočkami materiálu.

Oči sa majú chránit' pred odlietavajúcimi cudzími telesami, ktoré vznikajú pri rôznych aplikáciách.

Protiprachová maska alebo ochranná dýchacia maska musia filtrovať prach vznikajúci pri použití.

Ked' ste dlhšiu dobu vystavení hlasitému hluku, môžete utrpiet' stratu sluchu.

■ Dbajte u ostatných osôb na bezpečnú vzdialenost' k Vašej pracovnej oblasti. Každá osoba, ktorá vstúpi do pracovnej oblasti, musí nosit' osobné ochranné pomôcky.

Úlomky obrobku alebo zlomené pracovné nástroje môžu odletiet' a spôsobit' poranenie aj mimo priamu pracovnú oblast'.

- Držte náradie len za izolované plochy rukoväti, ak budete vykonávat' práce, priktorých môže pracovný nástroj zasiahnut' skryté elektrické vedenia alebo vlastný siet'ový kábel.

Kontakt s vedením, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa dostanú pod napätie, čo má za následok zásah elektrickým prúdom.

■ Ved'te siet'ový kábel v dostatočnej vzdialenosti od rotujúcich pracovných nástrojov.

Ak stratíte kontrolu nad náradím, môže dojst' k pret'atiu alebo zachyteniu siet'ového kábla a Vaša ruka alebo paža sa môžu dostat' do otáčajúceho sa pracovného nástroja.

■ Neodkladajte nikdy elektrické náradie skôr, kým sa pracovný nástroj úplne nezastaví.

Rotujúci pracovný nástroj sa môže dostat' do kontaktu s odkládacou plochou, čím môžete stratit' kontrolu nad elektrickým náradím.

■ Nenechajte nikdy elektrické náradie bežat' pri jeho nosení.

Náhodným kontaktom s rotujúcim pracovným nástrojom sa môže zachytit' Váš odev a pracovný nástroj sa môže zavrtat' do Vášho tela.

Ventilátor motora vt'ahuje do telesa prach a silné nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.

Tieto materiály môžu iskry zapálit'.

■ Nepoužívajte žiadne pracovné nástroje, ktoré potrebujú chladiace prostriedky.

Použitie vody alebo iných chladiacich prostriedkov môže viest' k úrazu elektrickým prúdom.

Spätný ráz a príslušné bezpečnostné pokyny

Spätný ráz je nečakaná reakcia následkom zaseknutia alebo blokovania otáčajúceho sa pracovného nástroja, ako je brúsny kotúč, brúsny tanier, drôtená kefa atd.

Zaseknutie alebo blokovanie vedie k nählemu zastaveniu rotujúceho pracovného nástroja. Tým sa nekontrolovatel'né elektrické náradie urýchli v mieste zablokovania proti smeru otáčania pracovného nástroja. Ked' sa napr. brúsny kotúč v obrobku zasekne alebo zablokuje, môže sa hrana brúsneho kotúča, ktorá vnikla do obrobku zachytit' a tým sa brúsny kotúč zlomí alebo spôsobí spätný ráz. Brúsny kotúč sa potom pohybuje smerom k obsluhujúcej osobe alebo od nej, podl'a smeru otáčania kotúča v mieste zablokovania. Pri tom môžu brúsne kotúče tiež puknút'.

Spätný ráz je následkom nesprávneho alebo chybného použitia elektrického náradia. Môže sa mu zabránit' vhodnými preventivnymi opatreniami, ako je nasledovne popísané.

- Držte dobre elektrické náradie a zaujmite postoj Vášho tela a paží v polohe, v ktorej môžete sily spätného rázu zachytit'.

Používajte vždy prídavnú rukováť, ak je k dispozícii, aby ste mali čo možná najväčšiu kontrolu síl spätného rázu alebo reakčných momentov pri rozbehu.

Obsluhujúca osoba môže vhodnými preventivnymi opatreniami ovládat'sily spätného rázu a reakčné sily.

■ Nedávajte nikdy ruku do blízkosti otáčajúcich sa pracovných nástrojov. Pri spätnom ráze sa pracovný nástroj môže pohybovat' nad Vašu ruku.
■ Vyhýbajte sa svojím telom oblasti, do ktorej sa bude elektrické náradie pri spätnom ráze pohybovat'. Spätný ráz pohybuje elektrickým náradím opačným smerom k pohybu brúsneho kotúča v mieste zablokovania.
■ Pracujte opatrne predovšetkým v oblasti rohov, ostrých hrán atd'. Zabráňte tomu, aby sa pracovné nástroje od obrobku odrazilí a zasekli. Rotujúci pracovný nástroj má v rohoch, na ostrých hranách alebo ked' odskočí sklon k zaklineniu. To spôsobí stratu kontroly alebo spätný ráz.
■ Nepoužívajte žiadne ret'azové alebo ozubené pílové kotúče. Tieto pracovné nástroje spôsobujú často spätný ráz alebo stratu kontroly nad elektrickým náradím.

Zvláštne bezpečnostné upozornenia pre brúsenie s brúsnym papierom

■ Nepoužívajte žiadne predimenzované brúsne kotúče, ale dodržiavajte údaje výrobcu k ich vel'kosti. Brúsne kotúče, ktoré presahujú brúsny tanier môžu spôsobit' poranenia, ako aj viest' k zablokovaniu, roztrhnutiu brúsneho kotúča alebo ku spätnému rázu.

Zvláštne bezpečnostné upozornenia pre leštenie

■ Nepripustite žiadne vol'né diely leštia-ceho návleku, najmä úväzu. Uviažte alebo skráťte úväzy.
Vol'né, spolurotujúce úväzy môžu zachytit' Vaše prsty alebo sa zamotat' okolo obrobku.

Zvláštne bezpečnostné upozornenia pre prácu s drôtenými kefami

■ Dbajte na to, že drôtená kefa aj v priebehu bežného používania stráca kúsky drôtov. Nepret'ažujte drôty príliš vysokým prítlakom. Odletujúce kúsky drôtov môžu l'ahko preniknút' cez tenký odev a/alebo pokožku.

■ Ak sa doporučuje ochranný kryt, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkat'. Tanier a hmcové kefy môžu prítlakom a odstredivými silami zväčšit' svoj priemer.

Bezpečnostné upozornenia pre elektrické náradie s pásovým brúsnym nadstavcom na rúry

VAROVANIE!

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo t’ažké poranenia. Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.

• Držte náradie za izolované plochy rukováti, pretože brúsny pás môže zasiahnuť vlastný siet’ový kábel. Poškodenie vedenia, ktoré je pod napätím, spôsobí, že aj kovové súčiastky náradia sa môžu dostat’ pod napätie a spôsobit’ zásah elektrickým prúdom.
  ■ Nepoužívajte elektrické náradie s poškodeným káblom. Nedotýkajte sa poškodeného kábla a vytiahnite siet'ovú zástrčku, ak sa kábel v priebehu práce poškodí. Poškodené káble zvyšujú riziko úrazu elektrickým prúdom.
  ■ Používajte elektrické náradie len na brúsenie nasucho. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
• Pri práci ved'te elektrické náradie oboma rukami. Rukovät' musí byt' namontovaná! Stroj zapnite až vtedy, ked' sú obidve ruky v polohe pre uchopenie.
  Nedávajte ruky k bežiacemu brúsnemu pásu. V oblasti vodiacich valčekov je nebezpečenstvo poranenia pomliaždením. Z dôvodu funkčnosti a zaručenia flexibility náradia sa tieto nebezpečné miesta nedajú úplne zakryt'.
  ■ Prach uvoľnený z materiálov, napr. z náte- rov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byt' škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie

dýchacích ciest a/alebo vyvolávat' alergické reakcie.

• Postarajte sa o dobré vetranie pracoviska!
  – Ak je to možné, používajte externé odsávanie prachu.
  – Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.

■ Neopracovávajte žiadne materiály, z których sa uvoľňujú látky škodlivé zdraviu (napr. azbest).
■ Nikdy nebrúste alebo nerežte lahké kovy, u których je obsah horčíka vyšší ako 80%. Nebezpečenstvo požiaru!
Náradia, ktoré sa používajú vonku alebo sú vystavené extrémnym kovovým prachom, pripojujte cez chránič vybavovaný chybovým prúdom (maximálny vybavovací prúd 30 mA). Nepoužívajte žiadne také brúsne pásy, ktoré sú opotrebované, natrhnuté alebo veľmi zanesené. Poškodené brúsne pásy by sa mohli roztrhnút', náradie by ich mohlo vymrštit' a mohli by niekoho poranit'.
■ Pred použitím skontrolujte správne namontovanie a upnutie brúsnych nástrojov. Zapnite nezaťažené naradie na 30 sekúnd!
■ Skúšobný chod okamžite prerušte, ak dôjde ku značným vibráciám alebo ak sa zistia iné poškodenia. Skontrolujte náradie, aby ste stanovili príčinu.
■ Nezaťažujte elektrické náradíe tak silne, aby sa zastavila alebo došlo k preklzávaniu brúsneho pása.
■ Pred odložením elektrické náradie vypnite a nechajte dobehnút'.
■ Neupínajte elektrické náradie do zveráka.
■ Ved'te siet'ový kábel vždy smerom dozadu od elektrického náradia.
■ Ak obrobok nie je upevnený alebo vplyvom svojej vlastnej hmotnosti spolahlivo neleží, upnite ho.
■ Uložte brúsne nástroje a manipulujte s nimi podľa pokynov výrobcu.

Ďalšie bezpečnostné pokyny

■ Používajte len predlžovacie káble schválené pre venkovné oblasti.
■ Na označenie náradia používajte iba lepiace štítky. Nevàtajte žiadne diery do telesa náradia.

■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.

Hlučnost' a vibrácia

UPOZORNENIE

Hodnoty hladiny hluku ako aj celkové hodnoty vibrácií, vyhodnotené s filtrom A, si zistite v tabul'ke „Technické údaje”. Hodnoty hluku a vibrácií boli zistené podl'a EN 62841.

POZOR!

Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.

UPOZORNENIE

Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.

Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia. Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými pracovnými nástrojmi alebo s nedostatočnou údržbou, môže sa úroveň vibrácií líšit'.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva.

Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a pracovných nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.

POZOR!

Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.

Technické údaje

Typ náradia Saténovacia brúska		BSE 14-3 100BBE 14-3 110	Pásová brúska na trubkyBRE 14-3 125
Príkon(--> 110 V)	W	1400(1150)
Dimenzačné otáčky ot./min 4300
Otáčky chodu naprázdno ot./min 1000 – 3500
Max. ∅ nástroja mm 125 –
Šírka nástroja mm 100 –
Upnutie nástroja mm 19 –
Rozmery pásá (dážka x šírka) mm	–	760 x	40
Rýchlost' pásá	m/s	–	3,5 – 10,0
Hmotnost' podľa „EPTA-procedure 01/2003“
Pohon bez nadstavcov (bez kábla)	kg	2,1
Pohon s nadstavcom (bez kábla)	kg	2,9	3,6
Trieda ochrany		II/☐
Hladina hluku vyhodnotená s filtrom A podľa normy EN 62841 (pozri „Hlučnosť a vibrácia”):
Hladina akustického tlaku LpA	dB(A)	82,1	82,5
Hladina akustického výkonu LWA	dB(A)	93,1	93,5
Neistota K	db	3,0
Celková hodnota vibrácií podľa normy EN 62841 (pozri „Hlučnosť a vibrácia”):
Hodnota emisií an pri saténovaní kovových povrchov	m/s2	< 2,5	–
Hodnota emisií an pri brúsení kovových trubiek	m/s2	–	< 2,5
Neistota K	m/s2	1,5

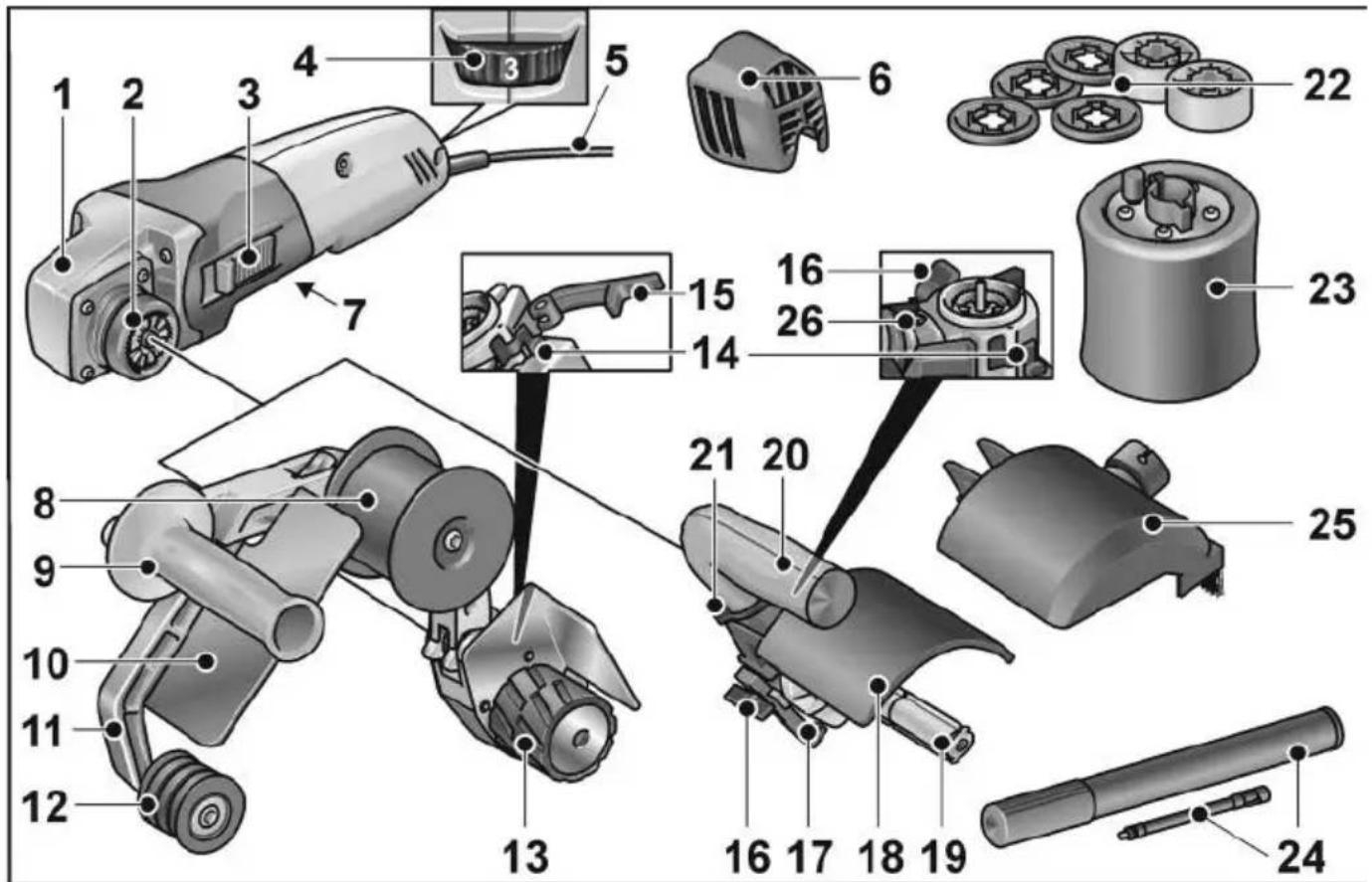

Na prvý pohl'ad

1 Hnacia hlava
2 Rýchlospojka pre nadstavce

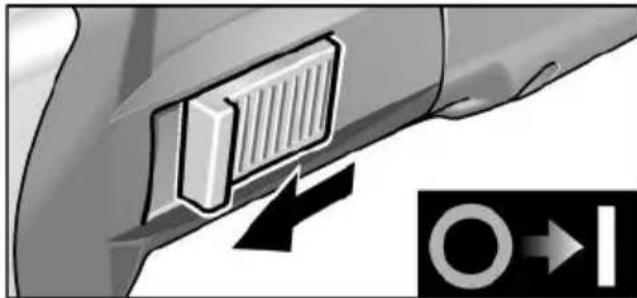

3 Kolieskový vypínač

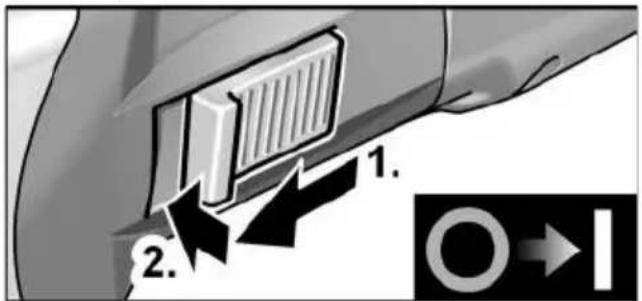

Na zapnutie a vypnutie. So zaskakovacou polohou pre trvalú prevádzku.

Odpružená, na napnutie brúsneho pása.

12 Vodiaci valček s okrajom
13 Hnací valček bez vodiaceho okraja
14 Odblokovacia páčka rýchlospojky
15 Upínacia páčka rýchlospojky

Satinovací nadstavec BSE 14-3 100 /

BBE 14-3 110

16 Aretačná skrutka paralelného dorazu
17 Paralelný doraz
18 Ochranný kryt
19 Upnutie nástroja
20 Rukovät'
21 Zatvárací krúžok na upevnenie krytu
22 Dištančné krúžky 2)
23 Gumový nafukovací valec 2)
24 Hustilka 2)
25 Ochranný kryt s odsávaním
26 Poistná skrutka

Návod na použitie

VAROVANIE!

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Pred uvedením do prevádzky

Vybalte hnaciu jednotku a nadstavce a skontrolujte kompletnosť dodávky a prípadné prepravné poškodenia.

Montáž nadstavcov

■ Hnaciu jednotku nasadte v požadovanej polohe k nadstavcu a zatlačte nadol tak, aby počuteľne zapadla (1.).
■ Zatvorte upínaciu páčku, príp. utiahnite aretačnú skrutku (2.).

i UPOZORNENIE

Ozubenie rýchlospojky hnacej jednotky a nadstavca sa pri zapnutí automaticky spojí.

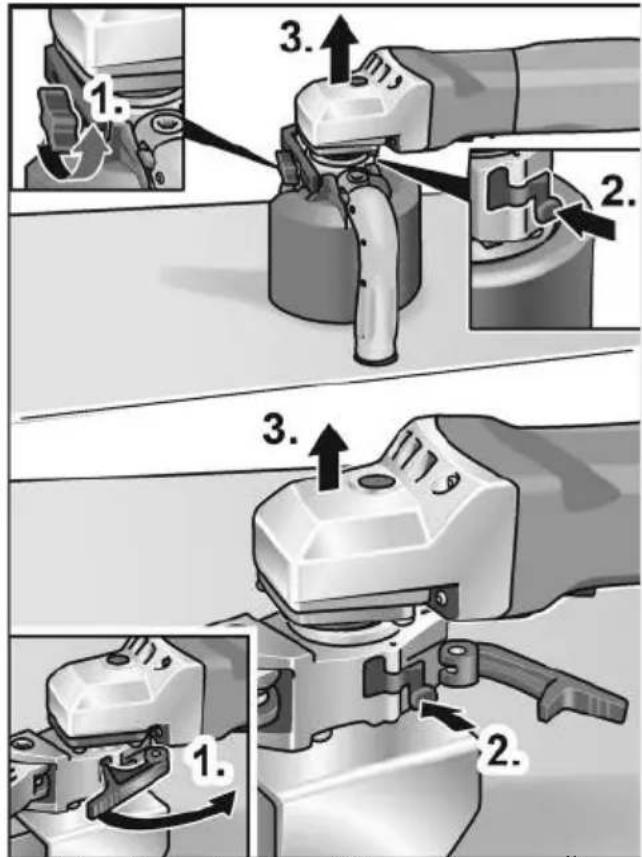

Demontáž nadstavcov

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

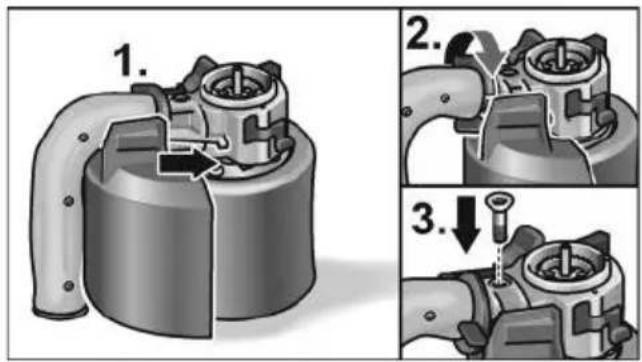

Montáž ochranného krytu

POZOR!

Satinovací nadstavec sa smie používat' len s namontovaným ochranným krytom.

1. 2. 3.

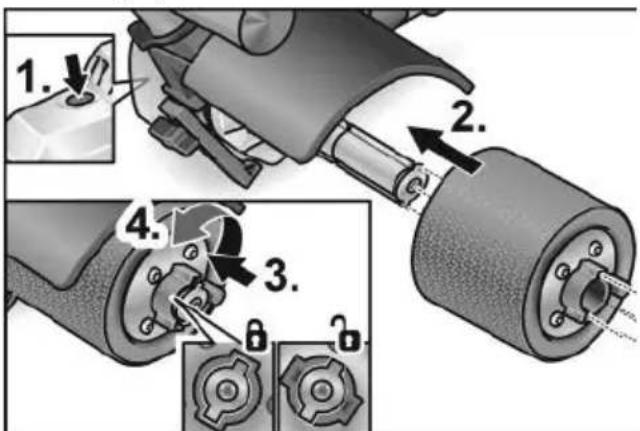

Upínanie nástroja umožňuje beznástrojovú výmenu nástroja.

■ Vytiahnite siet'ovú zástrčku.
■ Stlačte aretáciu vretena a držte ju stlačenú (1.).

1. 2. 3. 4.

■ Nasuňte nástroj resp. nosič nástroja na uchytenie nástroja (spôsob uloženie drážka-pero) (2.).
Nástroj zatlačte nadol proti tlaku pružiny (3.) a otáčajte v smere chodu hodinových ručičiek (4.).

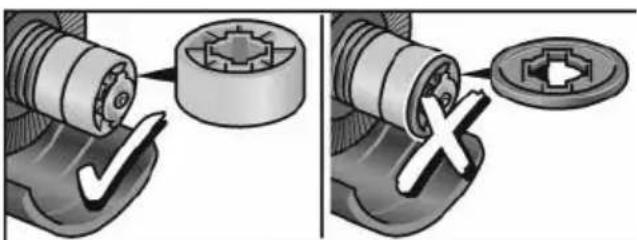

Uchytenie nástroja má šírku 100 mm. Podla šírky nástroja sa musí nasadit' niekolko nástrojov alebo vyrovnat' rozdielne šírky pomocou dištančných krúžkov.

Príklady:

• Leštiaci kotúč široký 50 mm: ......2 nástroje
• Drôtená kefa široká 70 mm: ......dištančné krúžky
  – Látkový leštiaci kotúč široký 10 mm: ..... ......8 nástrojov a dištančné krúžky

■ Zastrčte siet'ovú zástrčku do zásuvky.
■ Zapnite elektrické náradie (bez zaskočenia) a nechajte ho cca 30 sekúnd v chode. Skontrolujte nevyváženost' a v i b r á c i e.
■ Vypnite elektrické náradie.

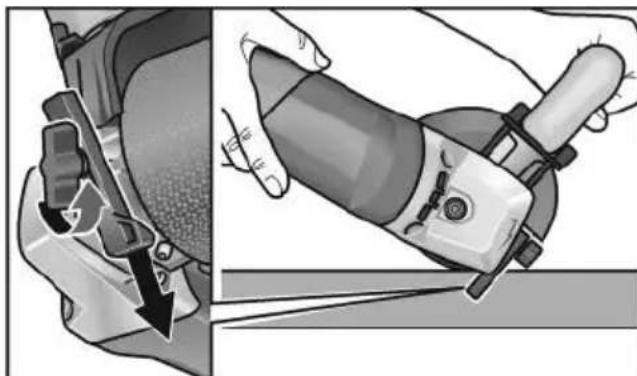

Používanie paralelného dorazu

Paralelný doraz zabezpečuje presný, priamočiary pohyb pri opracovávaní profilov.

■ Uvolnite aretačnú skrutku paralelného dorazu (1.).
■ Nastavte paralelný doraz (2.).

■ Aretačnú skrutku paralelného dorazu znova utiahnite.

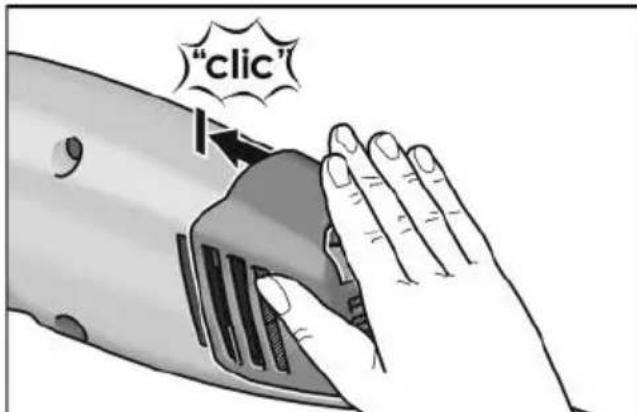

Namontovanie ochranného protiprachového krytu

"clic"

■ Ochranný protiprachový kryt nasúvajte dovtedy, kým počuteľne nezapadne.

Práca s gumovým nafukovacím valcom Gumový nafukovací valec je predovšetkým vhodný na brúšenie obrysov, pretože sa möže prispôsobit’ tvaru povrchu obrobku.

■ Nasad'te brúsny prstenec na nenahustený gumový valec.
■ Snímte čiapocku ventilu. Nahustite hustilkou gumový nafukovací valec.
■ Na vypúšt'anie vzduchu otvorte ventil zadnou stranou čiapocky ventilu.

i

UPOZORNENIE

Ked' sa musí zrnitost' brúsnej objímky veřmi často menit', odporúčame použit' druhý gumový nafukovací valček.

Po vypnutí brúsiaci nástroj ešte po krátky čas dobieha.

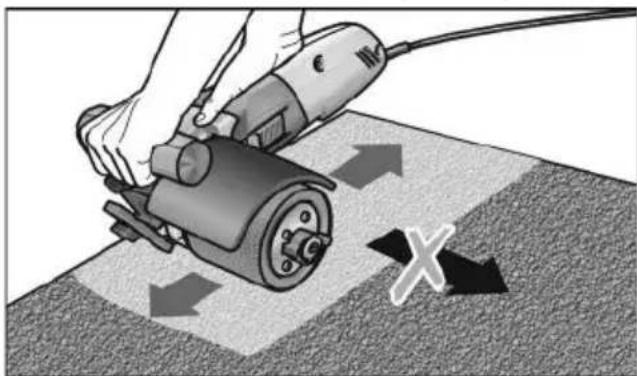

Opracovanie rovných plôch:

■ Držte elektrické náradie pevne obidvoma rukami.

Pre konečnú dekorativnú úpravu povrchu:

■ Nasad'te elektrické náradie opatrne na opracovávaný povrch a pohybujte náradím lineárnymi pohybmi dopredu a n a s p ä t'.

Pripojenie odsávacieho zariadenia

i

UPOZORNENIE

Odporúča sa použitie špeciálneho vysávača triedy M firmy FLEX.

■ Pripojte odsávaciu hadicu na odsávacie zariadenie. Dodržiavajte návod na obsluhu odsávacieho zariadenia! Skontrolujte upevnenie! V prípade potreby použite vhodný adaptér.

i

UPOZORNENIE

Ak by Váš vysávač potreboval špeciálne pripojovacie hrdlo (tzn. iné pripojovacie hrdlo ako je štandardné pripojovacie hrdlo 32 mm/36 mm, ktoré je v rozsahu dodávky elektrického náradia), spojte sa s Vaším dodávatelom vysávača, aby obstaral vhodný adaptér.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

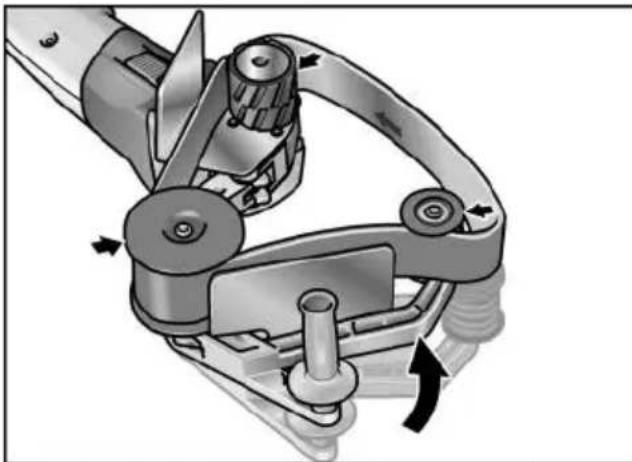

Nahodenie alebo výmena brúsneho pása

!

POZOR!

Dodržiavajte stanovený smer chodu pása! Smer chodu sa musí zhodovat' so šípkou smeru chodu na prevodovej hlave.

■ Vytiahnite siet'ovú zástrčku.

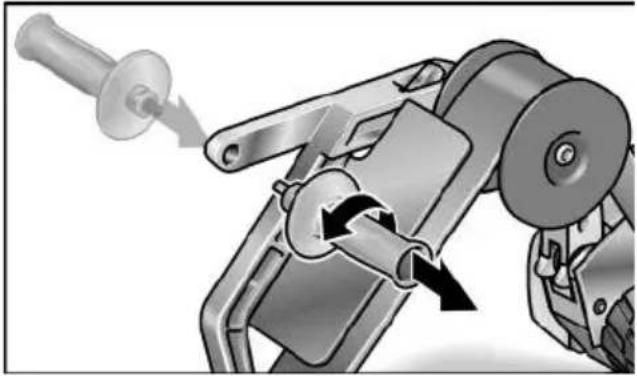

Prestavenie rukoväti

Pred prácou na t'ažko prístupných miestach, ako sú napr. držadlá zábradlia namontované na stenách, sa môže rukovát' namontovať na druhej strane páky.

Pracovné pokyny pre pásový brúsny nadstavec na rúry

i UPOZORNENIE

Po vypnutí brúsiaci nástroj ešte po krátky čas dobieha.

Pásová brúska má v porovnaní s brúsnym kotúčom nasledujúce prednosti:

• brúsenie za studena,
  – čisté dokončovacie práce bez rýh,
  – vysoký úberový výkon,
  – vysoká produktivita vplyvom velkého uhla obopnutia (závislá na priemere).

Brúsenie:

i UPOZORNENIE

– Opracovanie rúr sa vykonáva medzi valčekmi 11 a 12.
– Uhol obopnutia a úberový výkon je možné pomocou prítlaku menit'.
– Čím je priemer rúry menší, tým je možný väčší uhol obopnutia. Je možné obopnutie až do 270°.

Uzatvárací náter:

Vela výrobcov odporúča vykonat' uzatvárací náter konečne opracovaných povrchov pomocou ochranného spreja (pozri príslušenstvo pre ušlachtilé ocele fy Flex).

Đalšie informácie o produktoch výrobcu na www.flex-tools.com.

Zapnutie a vypnutie

Krátkodobá prevádzka bez zaskočenia

Trvalá prevádzka so zaskočením

1. 2. O→I

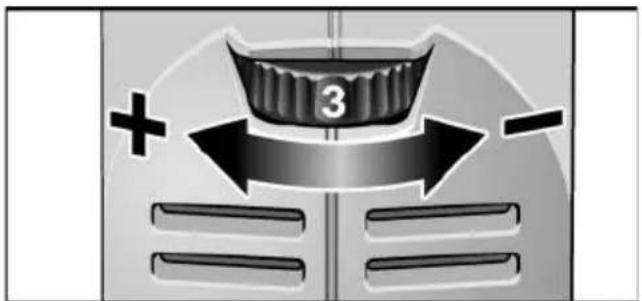

Pracovná rýchlost' sa môže plynule prispôsobit' požiadavkám materiálu pomocou nastavovacieho kolieska.

Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.

Čistenie

VAROVANIE!

Pri opracovaní kovov sa môže pri extrémnom nasadení vo vnútornom priestore telesa usadzovat' vodivý prach. Zníženie ochrannej izolácie!

Prevádzkujte náradie cez chránič vybavovaný chybovým prúdom (vybavovací prúd 30 mA).

Náradię a vetracie štrbiny pravidelne čistite. Častost' čistenia je závislá na opracovávanom materiáli a dobe používania.

■ Vnútorný priestor telesa s motorom pravidelne vyfúkajte suchým stlačeným vzduchom.

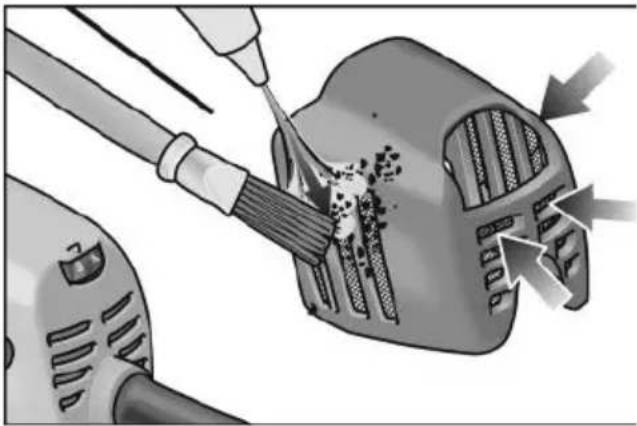

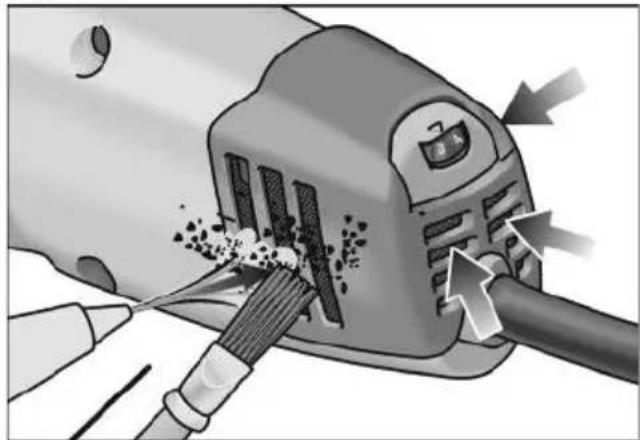

Čistenie ochranného protiprachového krytu

■ Kovovú mriežku vzduchových otvorov nahrubo očistite kefkou.

■ Potom ju vyfúkajte stlačeným vzduchom v bočnom smere.

3	,	5
4	,	8
6	,	1
7	,	4
8	,	7

■ Pri silnom znečistení kryt odopnite, odoberte a celý ho stlačeným vzduchom vyfúkajte.

Uhlíkové kefy

Pri výmene používajte len originálne diely výrobcu. Pri použití cudzích výrobkov zaniknú záručné záväzky výrobcu. Cez zadné vstupné otvory vzduchu je možné počas používania pozorovat' opal'ovanie uhlíkov. Pri silnom opalovaní uhlíkov elektrické náradie okamžite vypnite. Odovzdajte hnaciu jednotku do niektorej autorizovanej servisnej dielne výrobcu.

Prevodovka

i UPOZORNENIE

Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.

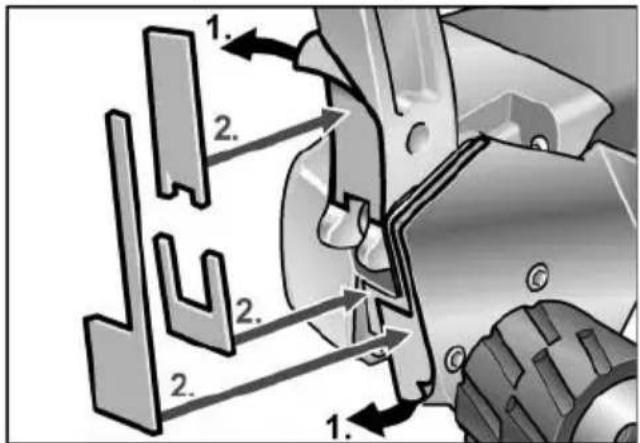

Výmena opotrebovaných miest

Počas doby prevádzky pásovej brúsky dochádza k opotrebovaniu plsteného chrániča na kulise. Náhradné diely je možné kúpit' u výrobcu resp. predajcu.

Náhradné diely a príslušenstvo

Dalšie príslušenstvo, najmä brúsne nástroje, si preberte z katalógu výrobcu. Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com

Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.

Podl'a evropskej smernice 2012/19/EÚ o elektrických a elektronických použitých spotrebičoch a jej realizácie do národného práva sa musí použité elektrické náradie zbierat' oddelene a dodávat' do ekologickej recyklácie.

i UPOZORNENIE

O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!

Prehlásenie o zhode C €

Prehlasujeme na svoju výlučnú zodpovednost', že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:

Vylúčenie zodpovednosti

Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnost'ou jeho použitia.

Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob-kami iných výrobcov.

Sadržaj

Korišteni simboli 244

Simboli na aparatu ..... 244

Za vašu sigurnost ..... 244

Sum i vibracija 248

Tehnički podaci 248

Na jedan pogled ..... 249

Uputa za uporabu 250

Održavanje i njega ..... 254

Napuci za zbrinjavanje na otpad ..... 255

C €-suglasnost 255
