BBE 14-3 110 - Ponceuse Flex - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ponceuse polisseuse (Machine à satiner)
Marque	Flex
Modèle	BBE 14-3 110
Puissance absorbée	1400 W
Vitesse de rotation nominale	4300 tr/min
Plage de vitesse à vide	1000 – 3500 tr/min (6 niveaux)
Diamètre max. de l'outil	125 mm
Largeur d'outil	100 mm
Logement d'outil	19 mm
Poids (entraînement + adaptateur)	2,9 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique	82,1 dB(A)
Niveau de puissance sonore	93,1 dB(A)
Valeur vibratoire (satinage métaux)	< 2,5 m/s²
Longueur du câble	4,0 m
Variateur de vitesse	Oui, par molette (6 positions)
Accouplement rapide pour adaptateur	Oui
Butée parallèle	Incluse, réglable
Capot de protection	Inclus, obligatoire pour l'utilisation
Raccord pour aspiration	Oui, sur capot de protection

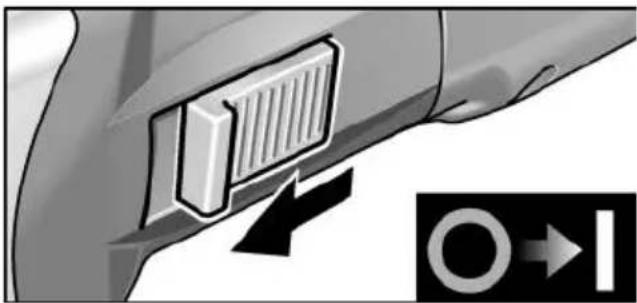

Type d'interrupteur	À bascule avec cran de maintien
Entretien	Nettoyage régulier des ouïes ; charbons à changement automatique
Utilisation prévue	Satinage, polissage, brossage de métaux (hors bois)

FOIRE AUX QUESTIONS - BBE 14-3 110 Flex

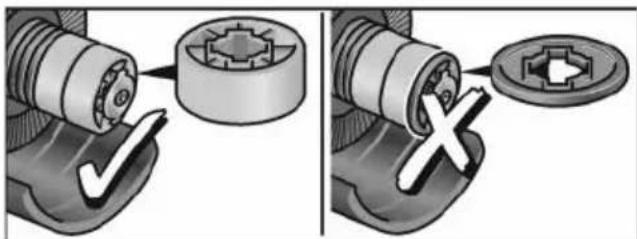

Comment changer l'outil sur la ponceuse Flex BBE 14-3 110 ?

Débranchez la fiche. Appuyez sur le dispositif de blocage de la broche et maintenez-le. Enfilez l'outil sur le réceptacle en respectant les géométries (rainure-clavette). Pressez l'outil vers le bas contre la pression du ressort et tournez dans le sens des aiguilles d'une montre jusqu'au verrouillage.

Quelle est la vitesse maximale de l'outil ?

La vitesse de rotation maximale en charge est de 4300 tr/min. La vitesse à vide est réglable de 1000 à 3500 tr/min via la molette de préréglage.

Puis-je utiliser cette machine pour poncer du bois ?

Non, le traitement du bois n'est pas admis. L'appareil est destiné au travail des métaux (acier, inox, métaux non ferreux) pour des applications professionnelles de satinage, polissage, brossage.

Comment monter le capot de protection ?

Ouvrez la bague de fermeture sur l'adaptateur, placez le capot de protection, refermez la bague puis serrez la vis de blocage. L'adaptateur de polissage ne doit être utilisé qu'avec le capot monté.

Que faire en cas de vibrations excessives ?

Arrêtez immédiatement l'appareil. Vérifiez que l'outil installé n'est pas endommagé, déséquilibré ou mal fixé. Laissez tourner l'appareil à vide 30 secondes pour contrôler. Si les vibrations persistent, confiez l'appareil à un atelier SAV agréé.

Comment raccorder un aspirateur ?

Fixez le flexible d'aspiration sur l'embout du capot de protection. Utilisez les clips livrés pour attacher le câble au flexible. Raccordez le flexible à une installation d'aspiration (recommandé : aspirateur FLEX classe M). Respectez la notice de l'aspirateur.

Quel type d'outils puis-je utiliser avec cet adaptateur ?

L'adaptateur BBE 14-3 110 accepte des outils de diamètre max. 125 mm et de largeur 100 mm. Exemples : roues à polir, brosses métalliques, disques coton. Utilisez des bagues d'écartement si nécessaire.

Comment régler la vitesse de rotation ?

Tournez la molette de préréglage située sur l'unité d'entraînement pour choisir l'un des 6 niveaux (1 = 1000 tr/min, 6 = 3500 tr/min). Adaptez la vitesse au matériau et au type de travail.

Comment entretenir les charbons ?

L'appareil est équipé de charbons à coupure automatique : ils s'éteignent quand ils sont usés. Remplacez-les uniquement par des pièces d'origine Flex. En cas d'étincelles excessives, coupez l'appareil et contactez un SAV agréé.

Où trouver des pièces détachées et accessoires ?

Consultez le site www.flex-tools.com pour des vues éclatées et listes de pièces de rechange. Les accessoires (rouleaux caoutchouc, bandes de ponçage, etc.) sont disponibles chez le fabricant ou revendeur spécialisé.

MODE D'EMPLOI BBE 14-3 110 Flex

fr Notice d'instructions d'origine ..... 30

Symboles utilisés .... 30

Symboles apposés sur l'appareil ..... 30

Pour votre sécurité 30

Bruits et vibrations ..... 35

Données techniques ..... 36

Vue d'ensemble .... 37

Instructions d'utilisation ..... 38

Maintenance et nettoyage ..... 43

Consignes pour la mise au rebut ..... 44

Conformité (€) 44

Exclusion de responsabilité ..... 44

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions !

Portez des lunettes de protection !

Classe de protection II (complètement isolé)

Consigns pour la mise au rebut de l'ancien appareil (voir page 44)

Pour votre sécurité

AVERTISSEMENT!

Avant d'utiliser cette meuleuse d'angle, veuillez lire les documents suivants et respecter leurs contenus :

– la présente notice d'utilisation,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cette meuleuse d'angle a été construite conformément à l'état actuel de la technique et en respectant les règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.

Cette meuleuse d'angle ne pourra servir

– qu'à des fins conformes à l'usage prévu,
- dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

L'unité d'entraînement BME 14-3 L doit être utilisée exclusivement en tant qu'entraînement pour les adaptateurs décrits ci-dessous.

Avec l'adaptateur de polissage BSE 14-3 100 / BBE 14-3 110, l'outil électroportatif est destiné

• aux applications professionnelles dans l'industrie et l'artisanat,
• à traiter les surfaces (par exemple à satiner, structurer, polir, brosser, lisser, dérouiller ou ébavurer l'acier, l'acier inoxydable ou les métaux non ferreux,
• à servir avec des outils proposés par le fabricant de cette machine.

Le traitement superficiel du bois n'est pas admis.

Avec l'adaptateur de ponçage à bande BRE 14-3 125, l'outil électroportatif est destiné

• aux utilisations professionnelles dans l'industrie et l'artisanat,
• a la finition des tuyaux en acier inoxy-dable, à arrondir les pièces constitutives de garde-corps,
  – au ponçage des barres profilées rondes ainsi que, d'une manière générale, des tuyaux,
• a une utilisation avec les bandes de ponçage et accessoires qui sont indiqués dans la présente notice ou qui ont été recomman-dés par le fabricant.

Consignes de sécurité pour outil électroportatif avec adaptateur de polissage

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

Avertissements de sécurité communs pour les opérations de ponçage, de polissage et de brossage métallique

Il faut utiliser cet outil électroportatif comme ponceuse à papier abrasif, polisseuse et pour travailler avec des brosses à crins métalliques. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique.
Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et / ou une blessure grave.
- Cet outil électrique ne permet pas de meulage et de tronçonnage par meule abrasive. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent provoquer un danger et causer un accident corporel.

■ Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils.

Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

■ La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique.

Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.

■ Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.

■ Le montage fileté d'accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.

- Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de co-peaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'outil monté chutent, vérifiez s'ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l'outil, faites tourner l'appareil pendant une minute à la vitesse maximale en vous tenant, vous et d'autres personnes proches de vous, loin du plan de l'outil installé en train de tourner.

Les accessoires endommagés seront normalement détruits pendant cette période d'essai.

■ Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une blouse spéciale faisant barrage aux particules poncées et de matière.

La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations.

Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

■ Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle.

Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération.

■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil.

Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

■ Placer le câble éloigné de l'accessoire de rotation.

Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire de rotation.

■ Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet.

L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.

■ Ne pas faire fonctionner l'outil électrique en le portant sur le côté.

Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.

■ Nettoyer régulièrement les orifices d'aération de l'outil électrique.
Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.
■ Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.
- N'utilisez jamais d'outils requérant un liquide de refroidissement. L'utilisation d'eau ou d'autres liquides de efroidissement peut provoquer une électrocution.

Rebonds et mises en garde correspondantes

Un recul brutal est la réaction qu'engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d'accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l'outil installé qui était en train de tourner. De ce fait, un outil électroportative non fermement tenue subit une accélération en sens opposé de celui de l'outil installé. Si p. ex. une meule se coince ou se bloque dans la pièce, l'arête qui plonge dans la pièce peut stopper brutalement et provoquer la cassure de la meule ou un recul brutal. Dans ce cas, la meule se déplace dans un sens la rapprochant ou l'éloignant de l'opérateur, tout dépend du sens dans lequel la meule tournait à l'endroit où elle s'est bloquée. Ce phénomène peut faire casser les meules. Le recul brutal est engendré par une utilisation erronée ou inexperte de l'outil électrique. Le rebond résulte d'un mauvais usage de l'outil et / ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

- Maintenir fermement l'outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage.

L'opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises.

■ Ne jamais placer votre main à proximité de l'accessoire en rotation.

L'accessoire peut effectuer un rebond sur votre main.

■ Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond.

Le choc du recul force l'outil électrique à tourner en direction opposée à celle de la meule à l'endroit où cette dernière s'est bloquée.

■ Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l'accessoire.

En tournant, l'outil en place tend à se coincer dans les angles, au contact d'arêtes vives ou en cas d'impact.

Ceci provoque une perte de contrôle ou un recul brutal.

■ Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée.

De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Consignes de sécurité particulières pour le ponçage au papier de verre

■ N'utilisez pas de disque de ponçage surdimensionné et respecter les indications du fabricant relatives à la taille des disques de ponçage.

Les disques de ponçage qui dépassent du plateau peuvent provoquer des blessures, ils peuvent se bloquer, se déchirer et provoquer un recul brutal.

Consignes de sécurité particulières pour le ponçage

■ Ne permettez jamais que des parties de la coiffe à polir se détachent, en particulier les cordelettes de fixation.

Rangez ou raccourcissez les cordelettes de fixation. Les cordelettes de fixation mal fixées et entrées elles aussi en rotation peuvent happer vos doigts ou se prendre dans la pièce.

Consignes de sécurité particulières pour travaux avec des brosses à crins métalliques

• Rappelez-vous que la brosse perd ses crins métalliques aussi pendant l'utilisation courante. Ne surchargez pas les crins en exerçant une pression d'applique excessive. Les crins cata-pultés peuvent très facilement perforer les vêtements légers et / ou la peau.
  Si l'utilisation d'un capot protecteur a été recommandée, empêchez que le capot et la brosse ne se touchent. Sous l'effet de la pression d'applique et de la force centrifuge, le diamètre des brosses soucoupes et brosses boisseaux peut augmenter.

Consignes de sécurité pour outil électroportatif avec adaptateur de ponçage à bande pour tubes

AVERTISSEMENT!

Veuillez lire toutes les consignes de sécurité et instructions. Si les consignes d'avertissement et instructions ne sont pas correctement respectées, cela engendre un risque d'électrocution, d'incendie et / ou de blessures graves. Veuillez conserver toutes les consignes de sécurité et instructions dans un endroit sûr pour pouvoir les reconsulter ultérieurement.

■ Tenez l'appareil par ses poignées isolées vu que la bande de ponçage risque de heurter le cordon d'alimentation de l'appareil. L'endommagement d'une ligne électroconductrice peut mettre des pièces métalliques de l'appareil sous tension et provoquer une électrocution.
N'utilisez pas l'outil électroportatif si son câble d'alimentation est endommagé. Ne touchez pas le câble abîmé et débranchez la fiche mâle de la prise de courant si le câble a été endommagé pendant les travaux. Les câbles d'alimentation endommagés accroissent le risque d'électrocution.
■ N'utilisez cet outil électroportatif que pour le ponçage à sec uniquement. La pénétration d'eau dans un appareil électrique accroît le risque d'électrocution.

■ Lors des travaux, tenez l'outil électroportatif avec les deux mains. Vous devrez avoir monté la poignée. N'allumez la machine que lorsque les deux mains se trouvent en position de préhension.
- Éloignez les mains de la bande de ponçage en train de circuler. Risque d'écrasement dans la zone des poulies de renvoi. Compte tenu du mode de fonctionnement et de la flexibilité dont l'appareil doit faire preuve, ces zones dangereuses sont impossibles à capoter complètement.
■ Les poussières de certains matériaux poncés (peintures au plomb, certaines essences de bois, minéraux ou métaux) peuvent exposer l'utilisateur ou des personnes proches de lui à des risques. L'inhalation ou le fait de toucher ces poussières peuvent provoquer des maladies des voies respiratoires et / ou des réactions allergiques.

• Veillez à ce que l'aération du poste de travail soit suffisante !
• Si possible, utilisez un système externe d'aspiration de la poussière.
• Il est recommandé d'utiliser un masque de protection respiratoire avec filtre de classe P2.

■ Ne traitez jamais de matériaux d'où pourraient se dégager des substances dangereuses pour la santé (l'amiante par exemple).
■ Ne poncez et ne sectionnez jamais de matériaux dont la teneur en magnésium dépasse 80%. Risque d'incendie !
- La prise à laquelle vous raccordez tout appareil utilisé en plein air ou exposé à une atmosphère très chargée en poussières métalliques doit être protégée par un disjoncteur différentiel disjonctant dès que l'intensité dépasse le seuil maximum de 30 mA. N'utilisez pas de rubans usés, présentant des débuts de déchirures ou fortement colmatés.
■ Les bandes de ponçage endommagées risquent de se déchirer, d'être éjectées et de blesser quelqu'un.

■ Avant l'utilisation, vérifiez que les outils de meulage ont été correctement montés et fixés. Enclenchez l'appareil et laissez-le tourner hors charge pendant 30 secondes.
- Interrompez immédiatement l'essai de marche si des vibrations considérables ou d'autres dommages apparaissent. Vérifiez la machine pour déterminer la cause de cette anomalie.
■ N'exercez pas de contrainte excessive sur l'outil électroportatif au point qu'il s'immobilise ou que l'entraînement du ruban patine.
■ Avant de déposer l'appareil électrique sur une surface, éteignez-le et attendez qu'il ait fini de ralentir.
■ Ne serrez jamais l'appareil électrique dans un étau.
■ Le cordon de secteur doit toujours s'éloigner par l'arrière de l'outil électroportatif.
■ Serrez la pièce si elle n'est pas fixée sur / contre autre chose ou si son poids propre ne lui permet pas de reposer en toute sécurité.
■ Rangez et manipulez les outils de meulage en respectant les instructions fournies par le fabricant.

Autres consignes de sécurité

■ N'utilisez que des prolongateurs homologués pour l'emploi en plein air.
■ Pour marquer l'appareil, n'utilisez que des étiquettes autocollantes. Ne percez jamais de trous dans le corps de l'appareil.
■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.

Bruits et vibrations

REMARQUE

Les valeurs du niveau de bruit exprimé en décibels A ainsi que les valeurs totales des vibrations figurent dans le tableau « Données techniques ».

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 62841.

PRUDENCE!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 62841, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué.

Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

Données techniques

Type d'appareil Machine à satiner		BSE 14-3 100BBE 14-3 110	Ponceuse à bande pour tuyauxBRE 14-3 125
Puissance absorbée (-->)	W	1400(1150)
Vitesse de rotation nominale tr / mn 4300
Vitesse de marche à vide tr / mn 1000 – 3500
∅ max. de l'outil mm 125 –
Largeur d'outil mm 100 –
Logement d'outil mm 19 –
Dimensions de la bande (longueur x largeur)	mm –	760 x 40
Vitesse de la bande	m/s	–	3,5 – 10,0
Poids conforme à „EPTA-procedure 1/2003“
Entraînement sans adaptateurs (sans câble)	kg	2,1
Entraînement avec adaptateur (sans câble)	kg	2,9	3,6
Classe de protection		II/☐
Niveau de bruit exprimé en décibels A correspondant à EN 62841 (voir « Bruits et vibrations»):
Niveau de pression acoustique L_pA	dB(A)	82,1	82,5
Niveau de puissance sonore L_WA	dB(A)	93,1	93,5
Marge d'incertitude K	db	3,0
Valeur totale des vibrations correspondant à EN 62841 (voir « Bruits et vibrations»):
Valeur émissive a_h lors du satinage de surfaces métalliques	m/s^2	< 2,5	–
Valeur émissive a_h lors du ponçage de tuyaux métalliques	m/s^2	–	< 2,5
Marge d'incertitude K	m/s^2	1,5

Vue d'ensemble

Unité d'entraînement BME 14-3L

1 Boîte d'engrenages
2 Accouplement rapide pour adaptateurs
3 Interrupteur à bascule

Pour allumer et éteindre l'appareil.

Avec cran de maintien enclenché.

4 Molette de préréglage de la vitesse
5 Cordon d'alimentation électrique
de 4,0 m, terminé par une fiche mâle
6 Staubschutzkappe
7 Plaque signalétique 1)
Adaptateur de ponçage à bande
BRE 14-3 125
8 Poulie de renvoi à bords de guidage
9 Poignée
10 Protège-mains
11 Bascule

Sur palier à ressort, elle sert à tendre la bande de ponçage.

12 Poulie de renvoi à bords de guidage
13 Poulie d'entraînement sans bords de guidage

14 Levier de déverrouillage pour accouplement rapide
15 Levier de serrage pour accouplement rapide

Adaptateur de polissage BSE 14-3 100 / BBE 14-3 110
Adaptateur de polissage BSE 14-3 100 / BBE 14-3 110
Adaptateur de polissage BSE 14-3 100 / BBE 14-3 110
16 Vis de blocage pour butée parallèle
17 Butée parallèle
18 Capot de protection
19 Porte-outil
20 Poignée
21 Bague de fermeture pour fixation de capot
22 Bagues d'écartement 2)
23 Rouleau en caoutchouc 2)
24 Pompe à air 2)
25 Capot de protection avec aspiration
26 Vis de blocage

Instructions d'utilisation

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

Avant la mise en service

Déballez l'unité d'entraînement et les adaptateurs et vérifiez l'intégralité de la livraison et l'absence de dommages dus au transport.

Montage des adaptateurs

■ Déposez l'adaptateur souhaité sur une surface de travail plane, en orientant l'accouplement rapide vers le haut.
■ Ouvrez le levier de serrage sur l'adaptateur.

■ Montez l'unité d'entraînement dans la position souhaitée par rapport à l'adaptateur et pressez vers le bas jusqu'à ce qu'un clic soit audible (1.).
■ Fermez le levier de serrage ou serrez la vis de fixation (2.).

REMARQUE

Les dentures de l'accouplement rapide de l'unité d'entraînement et de l'adaptateur sont engrenées automatiquement lors de la mise en marche.

Démontage des adaptateurs

■ Ouvrez le levier de serrage sur l'adaptateur ou desserrez la vis de fixation (1.).
■ Pressez et maintenez le levier de déverrouillage (2.).
■ Retirez l'unité d'entraînement de l'adaptateur (3.).

Adaptateur de polissage BSE 14-3 100 / BBE 14-3 110

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

Montage du capot de protection

PRUDENCE!

L'adaptateur de polissage ne doit être utilisé qu'avec capot de protection monté.

■ Ouvrez la bague de fermeture pour la fixation de capot.
■ Montez le capot de protection (1.).
■ Fermez la bague de fermeture pour la fixation de capot (2.).
■ Faites tourner la vis de blocage (3.).

Fixer l'outil

Le porte-outil permet un remplacement de l'outil sans accessoires.

■ Débranchez la fiche mâle de la prise de courant.
■ Appuyez sur le dispositif de blocage de la broche et maintenez-le appuyé (1.).

■ Enfilez l'outil et / ou le porte-outil sur le réceptacle d'outil (géométries concordantes rainure – clavette) (2.).
■ Pressez l'outil vers le bas contre la pression du ressort (3.) et tournez dans le sens des aiguilles d'une montre (4.). Le porte-outil est verrouillé.

REMARQUE

Le logement d'outil a une largeur de 100 mm. Suivant la largeur d'outil, il faut installer plusieurs outils ou compenser les différences de largeur au moyen de bagues d'écartement.

Exemple :

• Roue à polir, largeur 50 mm :..... 2 outils
• Brosse à crins métalliques, largeur 70 mm : ... bagues d'écartement
• Disque coton, largeur 10 mm : ..... ....8 outils et bagues d'écartement
  ■ Branchez la fiche mâle dans la prise de courant.
  ■ Allumez l'outil électroportatif (sans faire encranter l'interrupteur), puis laissez-le tourner env. 30 secondes. Contrôlez l'absence de balourds et de vibrations.
  ■ Éteignez l'outil électroportatif.

Utilisation de la butée parallèle

La butée parallèle garantit le mouvement rectiligne précis lors de l'usinage de profilés.

■ Desserrez la vis de blocage sur la butée parallèle (1.).
■ Réglez la butée parallèle (2.).

■ Resserrez la vis de blocage.

Travailler avec le rouleau caoutchouc gonflable

Le rouleau en caoutchouc gonflable convient particulièrement bien pour poncer les contours des pièces car il épouse bien ces derniers.

■ Enfilez les douilles de ponçage sur le rouleau en caoutchouc avant de le gonfler.
■ Retirez la coiffe de la valve. A l'aide de la pompe à air, gonflez le rouleau en caoutchouc.
■ Pour chasser l'air, ouvrez la valve à l'aide du dos de la coiffe de valve.

i REMARQUE

Si la granulation du manchon abrasif doit être remplacée fréquemment, nous recommandons l'utilisation d'un deuxième rouleau caoutchouc pneumatique issu de la gamme d'accessoires.

Consignes de travail pour adaptateur de polissage

PRUDENCE!

Après que vous avez éteint l'appareil, l'outil de meulage continue de tourner brièvement.

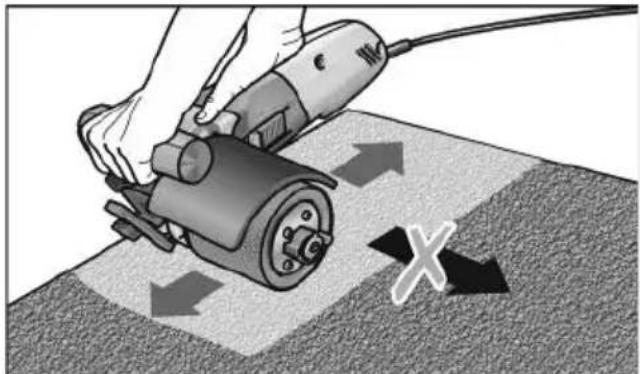

Traitement de surfaces planes :

■ Tenez l'outil électroportatif fermement, avec les deux mains.

Pour la finition décorative de la surface :

■ Posez l'outil électroportatif prudemment sur la surface à traiter et décrivez des mouvements de va-et-vient linéaires.

Raccordement à une installation d'aspiration

i REMARQUE

L'utilisation d'un aspirateur spécial FLEX de classe M est recommandée.

■ Fixez le flexible d'aspiration contre l'embout de raccordement que comporte le capot de protection.
■ A l'aide des clips livrés d'origine en 3 exemplaires, fixez le cordon d'alimentation contre le flexible d'aspiration.

■ Raccordez le flexible d'aspiration à l'installation d'aspiration. Respectez la notice

d'instructions accompagnant l'installation d'aspiration. Contrôlez la fixation ! Si nécessaire, utilisez un adaptateur.

REMARQUE

Si votre aspirateur devait avoir besoin d'un embout spécial (c'est-à-dire un embout autre que celui standard de 32 mm/36 mm livré d'origine avec l'outil électrique), veuillez contacter le fournisseur de votre aspirateur ; il vous procurera un adaptateur approprié.

Adaptateur de ponçage à bande BRE 14-3125

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

Monter une bande de ponçage ou la changer

PRUDENCE!

Tenez compte du sens de circulation de la bande ! Le sens de circulation de la bande doit concorder avec la flèche figurant sur la tête du réducteur.

■ Débranchez la fiche mâle de la prise de courant.
■ Appuyez sur la bascule en direction de la poulie d'entraînement en caoutchouc, maintenez-la appuyée.
■ Enfilez la bande de ponçage sur les poulies.

■ Relâchez la bascule.
■ Contrôlez que la bande applique entièrement sur les poulies.

Modifier le réglage de la poignée

Pour le traitement de zones difficilement accessibles, comme p. ex. les mains courantes montées sur des murs, la poignée peut être montée sur l'autre côté de la bascule.

Consignes de travail pour adaptateur de ponçage à bande pour tubes

REMARQUE

Après que vous avez éteint l'appareil, l'outil de meulage continue de tourner brièvement.

Une ponceuse à bande présente les avantages suivants par rapport à une meule :

• La surface poncée chauffe peu.
• Finition propre, sans stries.
  – Haut rendement d'abrasion.
• Haute productivité vu l'arc important d'enveloppement de la pièce par la bande (selon le diamètre de la pièce).

Poncer :

REMARQUE

Avant d'allumer la machine et après avoir appliqué la bande contre la pièce, vérifiez que la bande repose sur toute sa surface sur les poulies.

– Le traitement des tuyaux a lieu entre les poulies 11 et 12.
- Pour faire varier l'angle d'enveloppement et le rendement d'abrasion, il suffit de jouer sur la pression d'applique exercée.

- Plus le diamètre du tuyau est petit et plus l'arc d'enveloppement est grand. Cet arc peut atteindre 270°.

Scellement :

De nombreux fabricants recommandent de sceller avec un aérosol protecteur les surfaces finies de poncer (voir les accessoires Flex pour l'acier inoxydable). Vous trouverez des informations avancées sur les produits du fabricant à l'adresse www.flex-tools.com.

Allumage et extinction

Marche de courte durée, sans activer le cran d'arrêt

■ Poussez l'interrupteur à bascule vers l'avant et maintenez-le en position.
■ Pour éteindre, relâchez l'interrupteur à bascule.

Marche permanente avec encrantage

■ Poussez l'interrupteur à bascule vers l'avant (1.) puis appuyez sur sa partie avant (2.).

■ Pour éteindre l'appareil, appuyez sur la partie arrière de l'interrupteur.

i REMARQUE

Après une coupure de courant, l'appareil ne redémarre pas même s'il se trouvait en position enclenchée.

Présélection de la vitesse

La vitesse de travail peut être adaptée en continu aux exigences du matériau à l'aide d'une molette.

Niveau	Vitesse de l'adaptateur de polissage [tr / mn]	Vitesse de la bande de l'adaptateur de ponçage à bande [m/s]
1	1000 3,5
2	1500 4,8
3	2000 6,1
4	2500 7,4
5	3000 8,7
6	3500 10,0

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur l'outil électroportatif, débranchez sa fiche mâle de la prise de courant.

Nettoyage

AVERTISSEMENT!

Lors du travail des métaux dans des conditions d'emploi intensives, de la poussière électroconductrice peut se déposer à l'intérieur du boîtier de la ponceuse. Détérioration de l'isolation protectrice ! Ne raccordez l'appareil qu'à une prise protégée par un disjoncteur différentiel réagissant dès une intensité différentielle de 30 mA.

■ Nettoyez régulièrement l'appareil et les ouïes de ventilation.
La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.
■ Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

L'unité d'entraînement est équipée de charbons de coupure automatique. Une fois que ces charbons ont atteint leur limite d'usure, l'outil électrique s'éteint automatiquement.

REMARQUE

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant.

En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur. En cas de fortes étincelles des balais, coupez immédiatement l'outil. Remettez l'unité d'entraînement à un atelier de service après-vente autorisé par le fabricant.

Réducteur

REMARQUE

Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Remplacement des pièces d'usure

Pendant la période de fonctionnement de la ponceuse à bande, la protection en feutre équipant la bascule s'use. Vous pouvez vous procurer les pièces de rechange par le biais du fabricant ou du revendeur.

Pièces de rechange et accessoires

D'autres accessoires, notamment les outils de meulage, figurent dans le catalogue du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web : www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 62841 conformément aux dispositions énoncées dans les directives2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique : FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages pro-voqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice
