NAUDOJIMO INSTRUKCIJA BBE 14-3 110 Flex

Naudojami simboliai 327
Simboliai ant jrankio .... 327
Jūsų saugumui 327
Triukšmas ir vibracija 331
Techniniai duomenys 332
Bendras įrankio vaizdas 333
Nurodymai dirbant 334
Techninis aptarnavimas ir priežiūra .. 338
Nurodymai utilizuoti 340
C ∈-Atitikimo deklaracija ..... 340
Atsakomybės pašalinimas .... 340

Naudojami simboliai

ISPÉJIMAS!

Nurodo betarpiškai gresiantį pavojų.

Nesilaikant nurodymų, gresia žūtis arba sunkūs sužalojimai.

ATSARGIA!!

Nurodo potencialiai pavojingą situaciją.

Nesilaikant nurodymų, gresia susižeidimo arba materialinių nuostolių pavojus.

NURODYMAS

Nurodo patarimus, kaip dirbti įrankiu ir svarbią informaciją.

Simboliai ant įrankio

Prieš eksploatavimą perskaitykite naudojimo instrukciją!

Užsidėkite apsauginius akinius!

Saugos klasė II (visiškai izoliuota)

Nuoroda dėl seno įrankio utilizavimo (žr. 340 psl.)

Jūsų saugumui

ISPÉJIMAS!

Prieš naudodamiesi kampiniu šlifuokliu, perskaitykite ir vėliau laikykitės:

• šios instrukcijos,
• "Bendruju saugos taisykliu", esančiu pridedamoje knygelėje, naudojantis elektriniais įrankiais (spaudinio-Nr.: 315.915),
  – naudojimo vietoje galiojančių taisyklių, siekiant išvengti nelaimingų atsitikimų.
  Šis kampinis šlifuoklis atitinka šiuolaikinį technikos lygį ir sukonstruotas, laikantis patvirtintų saugos taisyklių.

Tačiau juo naudojantis, gali kilti pavojus juo dirbančiojo ar pašalinio asmens gyvybei ar sveikatai, taip pat gali būti sugadintas įrankis ar atsirasti kiti materialiniai nuostoliai.

• pagal paskirti,
  – saugumo technikos požiūriu nepriekaištingos būklės.

Gedimus, turinčius įtakos darbo saugai, nedelsiant pašalinkite.

Naudojimas pagal paskirti

Pavaros įtaisą BME 14-3 L galima naudoti tik kaip toliau nurodytu priedėlių pavarą.

Elektrinio įrankio su poliravimo priedėliu BSE 14-3 100 / BBE 14-3 110 naudojimo paskirtis:

– profesionaliam naudojimui pramonès ir smulkaus verslo jmonèse,
- paviršiams apdirbti, pvz., plienui, nerūdijančiam plienui arba spalvotiesiems metalams blizginti, struktūruoti, poliruoti, valyti šepečiu, lyginti, šalinti rūdis arba užvartas,
– naudoti su įrankiais, kuriuos gamintojas siūlo šiai mašinai.
Draudžiama apdirbti medienos paviršių.

Elektrinio įrankio su juostinio šlifuoklio priedėliu BRE 14-3 125 naudojimo paskirtis:

– profesionaliam naudojimui pramonės ir smulkaus verslo įmonėse,
– galutinai apdoroti vamzdžius iš aukščiausios rūšies plieno, apvalias turėklų detales,
– šlifuoti apvalius stropinio plieno profilius bei visus vamzdžius,
– naudoti su šlifavimo juostomis ir priedais, kurie yra nurodyti šioje instrukcijoje arba kuriuos rekomenduoja gamintojas.

Elektrinio įrankio su poliravimo priedėliu saugos instrukcijos

!SPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

Bendrosios įspėjamosios nuorodos atliekantiems šlifavimo naudojant šlifavimo popierių, poliravimo ir apdirbimo vieliniais šepečiais

■ Šj elektrinį įrankį galima naudoti kaip šlifuoklj su švitriniu popieriumi, poliruoklj ir darbui su vieliniais šepečiais. Atkreip-kite dėmesį į visas saugos nuorodas, nurodymus, paveikslėlius ir duomenis, kuriuos Jūs gausite kartu su prietaisu. Jei nesilaikysite šių nurodymų, galite gauti elektros smūgis, kilti gaisras ir/arba būti sunkiai susižeisti.
- Šis elektrinis įrankis nepritaikytas šlifuoti su šlifavimo ir pjaustymo abrazyviniais pjovimo diskais darbus. Naudojant ne pagal paskirtį, galima sugadinti įrankį ir susižeisti.
■ Nenaudokite priedų, kurie nėra gamintojo skirti arba rekomenduoti šiam elektriniam įrankiui. Tai, kad Jūs galite pritvirtinti priedą prie elektrinio įrankio, negarantuoja saugaus naudojimo.
■ Leistinas skirtų šiam prietaisui darbinių priedų ir reikmenų sukimosi greitis turi būti ne mažesnis, negu didžiausias prietaiso sukimosi greitis.

Priedas, kuris sukasi greičiau nei leidžiama, gali suirti ir dalimis išlakstyti į visas puses.

• Darbinių priedų ir reikmenų išorinis skersmuo ir storis turi atitikti elektrinio įrankio duomenis. Netinkamų matmenų darbiniai įrankiai gali būti nepakankamai apsaugoti arba kontroliuojami.
• Darbo įrankiai su srieginiu įdėklu turi tiksliai tikti šlifavimo suklio sriegiui. Naudojant darbo įrankius, kurie tvirtinami junge, darbo įrankio kiaurymės skersmuo turi tiksliai tikti jungės įtvaro skersmeniui. Darbiniai įrankiai, kurie netiksliai tinka ant elektrinio įrankio šlifavimo suklio, sukasi netolygiai, labai stipriai vibruoja ir dėl to Jūs galite nesuvaldyti įrankio.

Nenaudokite pažeistų darbinių įrankių. Prieš kiekvieną naudojimą patikrinkite darbo įrankius, pvz., šlifavimo diskus– ar jie nėra aplūžinėję ir įtrūkę, šlifavimo žiedus– ar jie nėra įtrūkę, susidėvėję ir labai nudilę, vielinius šepečius– ar jų vielutės nėra atsilaisvinusios ar nutrūkusios. Jei elektrinis įrankis arba darbinis įrankis nukrenta ant žemės, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą darbiniį įrankį. Kai Jūs patikrinote ir įstatėte darbiniį įrankį, besisukančio darbinio priedo plokštuma neturi eiti per Jūsų ir greta esančių asmenų buvimo vietą ir leiskite prietaisui vieną minutę suktis didžiausiu greičiu. Pažeisti darbiniai įrankiai dažniausiai lūžta per šį tikrinimo laiką.

■ Naudokitės asmeninėmis saugos priemonėmis. Priklausomai nuo atliekamo darbo, naudokitės viso veido apsauga, akių apsauga ar apsauginiais akiniais. Jei numatyta, naudokite respiratorių, klausos apsaugą, apsaugines pirštines ar specialią prijuostę, kuri nesudarytų sąlygų kontaktui su mažomis abrazyvo ar šlifuojamos medžiagos dalelėmis. Akys privalo būti apsaugotos nuo i šalis lekiančių pašalinių kūnų, kurie susidaro atliekant įvairius darbus. Respiratorius ar dujokaukė privalo sulaikyti smulkias daleles, kylančias šlifuojant.

Jei ilgą laiką dirbote dideliame triukšme, galite pajusti klausos susilpnėjimą.

■ Sekite, kad pašaliniai asmenys išlaikytų saugų atstumą. Kiekvienas, įžengiantis į darbinę zoną, privalo naudotis asmeninėmis saugos priemonėmis.

Detalès arba lūžusių darbinių įrankių nuolaužos gali lėkti į šalis ir taip pat sužeisti net už darbinės zonos ribų.

- Prietaisą laikykite tik už izoliuotų rankenu, kai atliekate darbus, kurių metu darbinis įrankis gali kliudyti paslėptus laidus ar savajį tinklo kabelį.

Kontaktas su laidais, kuriais teka elektros srovė, gali sukelti įtampa metalinėse prietaiso dalyse ir sukelti elektros smūgį.

■ Tinklo kabeli saugokite nuo besisukančių darbinių įrankių.

Jei Jūs nesuvaldysite prietaiso, tinklo kabelis gali būti perpjautas arba pagriebtas ir Jūsų plaštaka arba ranka gali pakliūti į besisukantį darbinį įrankį.

■ Niekuomet nepadėkite elektrinio įrankio, jei darbinis įrankis dar nesustojo.

Besisukantis darbinis įrankis gali paliesti paviršių ir todėl Jūs galite nesuvaldyti elektrinio įrankio.

■ Niekuomet neneškite veikiančio elektrinio jrankio.

Atsitiktinio kontakto metu Jūsų drabužius gali pagriebti besisukantis darbinis įrankis ir jis įsigreš į Jūsų kūną.

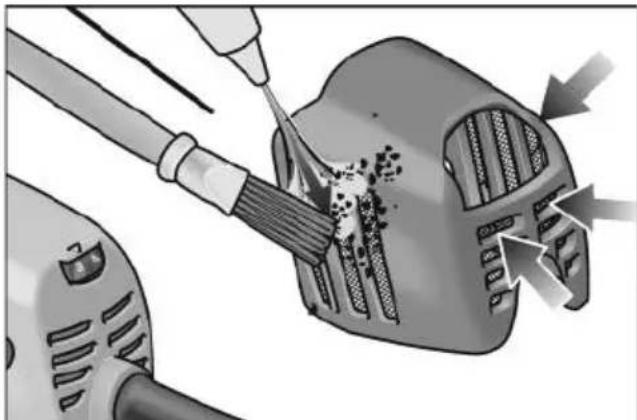

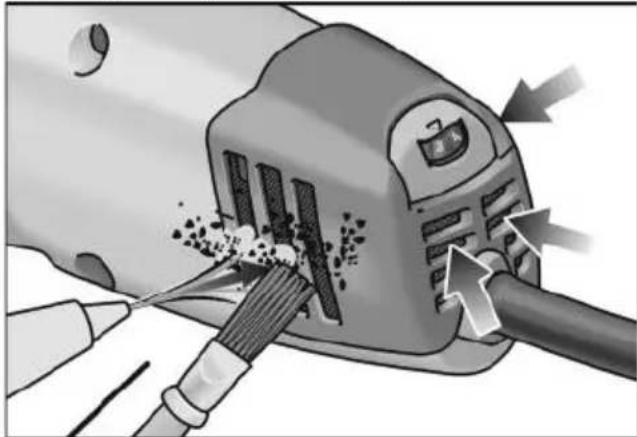

■ Reguliariai valykite elektrinio įrankio ventiliacinius plyšius.

Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupęs didelis metalinių dulkių kiekis gali sukelti elektros smūgį.

■ Nenaudokite elektrinio įrankio arti degiųjų medžiagų.

Kibirkštys gali uždegti šias medžiagas.

■ Nenaudokite darbinių įrankių, skirtų darbui su aušinimo skysčiu.

Naudodami vandenį arba kitus skystus aušinimo skysčius, galite gauti elektros smūgį.

Atatranka ir atitinkami saugos nurodymai

Atatranka yra staigi reakcija i besisukančio darbinio įrankio, pvz., šlifavimo disko, šlifavimo lėkštelės, vielinio šepečio ir t.t., įstrigimą arba užkliuvimą. įstrigimas arba užkliuvimas sąlygoja staigų darbinio įrankio stabdymą. Dėl to elektrinis įrankis įgauna nekontroliuojamą pagreitį kryptimi, priešinga darbinio įrankio sukimosi krypčiai. Jei, pvz., šlifavimo diskas įstringa arba užkliūna detalėje, šlifavimo disko briauna, kuri yra detalėje, gali įstrigti ir dėl to šlifavimo diskas gali lūžti arba sukelti atatranką.

Tada šlifavimo diskas artėja prie dirbančiojo arba tolsta nuo jo, priklausomai nuo disko sukimosi krypties įstrigimo vietoje.

Slifavimo diskai čia taip pat gali lūžti.

Atatranka yra neteisingo ar nekvalifikuoto darbo elektriniu įrankiu pasekmė.

Naudojant žemiau aprašytas atsargumo priemones, atatrankos galima išvengti.

■ Elektrinį įrankį laikykite tvirtai, kūną ir rankas laikykite tokioje padėtyje, kad atlaikytumėte atatranką. Jei tik yra, visuomet naudokite papildomą rankeną, kad patikimai atlaikytumėte atatranką ar įsisukančio disko reakcijos momentą. Naudodamasis tinkamomis atsargumo priemonėmis, dirbantysis gali suvaldyti atatrankos ir atoveikio jėgas.

■ Niekada nelaikykite rankų arti besisukančio darbinio įrankio. Atatürkos atveju darbinis įrankis kliudyti Jūsų ranką.

■ Venkite pakrypti kūnu kryptimi, kuria juda elektrinis įrankis veikiant atatrankos jėgai. Atatranka stumia elektrini įrankį priešinga šlifavimo disko judėjimui blokavimo vietoje kryptimi.

■ Ypatingai atsargiai dirbkite prie kampų, aštrių kraštų ir t.t. Saugokite, kad įrankis neatsitrenktų i detalę ir nejstrigtų.

Besisukantis darbinis įrankis ties kampais, aštriais kraštais arba kai atšoka, yra linkęs užstrigti. Dėl to galite nesuvaldyti įrankio arba įvykti atatranka.

■ Nenaudokite pjovimo grandinių arba dantytų pjūklelių.

Tokie darbiniai įrankiai dažnai sukelia atatranką arba sunkiau pavyksta suval- dyti elektrini įrankį.

Specialūs saugos nurodymai šlifuojant su šlifavimo popieriumi

■ Nenaudokite per didelių šlifavimo diskų, bet paisykite gamintojo nurodymų dėl šlifavimo diskų dydžio. Už šlifavimo padą didesni šlifavimo diskai gali sužeisti bei užsiblokuoti, sutrūkti ar atšokti atgal.

Poliravimui skirti ypatingieji saugos nurody-mai

■ Nepaleiskite jokių palaidų poliravimo gaubto dalių, ypač tvirtinimo virvių. Pašalinkite arba sutrumpinkite tvirtinimo virves. Palaidos, susisukančios tvirtinimo virvės gali apsisukti apie pirštus arba įsipainioti į detalę.

Darbui su vieliniais šepečiais skirti ypatin-gieji saugos nurodymai

■ [vertinkite, kad vielinis šepetys netenka vielų ir įprastinio naudojimo metu. Neperkraukite vielų per didele prispau-dimo jėga. ľ šalis lekiančios vielos gali labai lengvai prasiskverbti pro plonus drabužius ir/arba odą.
■ Jei rekomenduojamas apsauginis gaubtas, pasistenkite, kad apsauginis gaubtas negalėtų liestis su vieliniu šepečiu. Lėkštelių ir kūginių šlifavimo šepečių skersmuo gali padidėti dėl prispaudimo jėgos ir išcentrinės jėgos.

Elektrinio įrankio su juostinio šlifuoklio priedėliu saugos instrukcijos

!SPÉJIMAS!

Perskaitykite visus saugos nurodymus ir perspėjimus. Aplaidumo laikantis saugos nurodymų ir perspėjimų pasekmė gali būti elektros smūgis, gaisras ir/arba sunkūs sužeidimai. Visus saugos nurodymus ir perspėjimus saugokite ateičiai.

- Prietaisą laikykite tik už izoliuotų rankenų, kadangi šlifavimo juosta gali kliudyti savajį tinklo kabelį. Laidų, kuriais teka elektros srovė, pažeidi-mas gali sukelti įtampą metalinėse prie-taiso dalyse ir elektros smūgį.

■ Nenaudokite elektrinio įrankio su pažeistu kabeliu. Nelieskite pažeisto kabelio ir ištraukite tinklo kištuką, jei kabelis pažeidžiamas darbo metu. Pažeistas kabelis padidina elektros smūgio pavojų.
■ Elektriniu įrankiu šlifuokite tik sau-suoju būdu. Prasiskverbęs į elektros įrankį vanduo padidina elektros smūgio riziką.
- Dirbdami elektrini įrankį laikykite abejomis rankomis. Rankena turi būti sumontuota! įjunkite įrankį tik tada, kai būsite pasiruoše paimti jį abiem rankomis.
■ Nelieskite rankomis judančios šlifa-vimo juostos. Ties kreipiančiaisiais ritinėliais egzistuoja prispaudimo pavojus. Dėl įrankio veikimo principo ir garantuoto lankstumo šios pavojingos vietos negali būti visiškai uždengiamos.
■ Iš medžiagų, pvz., švino turinčių dažų, kai kurių medienos rūšių, mine-ralų ir metalo, išsiskyrusios dulkės gali kelti grėsmę dirbančiajam arba netoli jo esantiems asmenims. Šių dulkių įkvėpimas arba kontaktas su jomis gali sukelti kvėpavimo takų susirgimus ir/arba alergines reakcijas.

– Pasirūpinkite geru darbo vietos vėdinimu!
– Jei galima, naudokite išorinį dulkių nusiurbimo įrenginį.
– Rekomenduojama naudoti dujokaukę su P2 klasės filtru.

■ Niekuomet nepjaukite ir nešlifuokite medžiagų, kurias apdorojant išsiskiria sveikatai kenksmingos medžiagos (pvz., asbestas).
■ Niekuomet nepjaukite ir nešlifuokite lydinių, kuriuose magnio yra daugiau, negu 80%. Gaisro pavojus!
- Prietaisai, kurie yra naudojami po atviru dangumi arba labai veikiami metalo dulkių, turi būti įjungiami į tinklą per apsaugos nuo nuotėkio srovės automatą (išjungimo srovė ne didesnė kaip 30 mA). Nenaudokite susidėvėjusių, įplyšusių arba stipriai užterštų šlifavimo juostų. Pažeistos šlifavimo juostos gali nutrūkti, lėkti į šalį ir ką nors sužeisti.
■ Prieš naudojimą patikrinkite, ar šlifavimo įrankiai tinkamai sumontuoti ir įtvirtinti. Įrankį bandymui įjunkite 30-čiai sekundžių tuščiaja veika.

■ Bandymą tuoj pat nutraukite, jei įrankis labai vibruoja arba pastebėti kiti nesklandumai. Patikrinkite įrankį ir nustatykite priežastį.
■ Negalima elektrinio įrankio apkrauti tiek, kad jis sustotų arba nuslystų šlifavimo juosta.
■ Prieš padėdami elektrinį įrankį, jį išjunkite ir leiskite sustoti.
■ Elektrinio įrankio neveržkite darbastalyje.
■ Tinklo kabelj visuomet nuveskite atgal nuo elektrinio įrankio.
■ Užfiksuokite apdorojamą detalę, jei ji nėra pritvirtinta arba patikimai neprisispaudusi savo svorio dėka.
■ Šlifavimo įrankius sandėliuokite ir naudokite pagal gamintojų nurodymus.

Kitos saugos nuorodos

■ Naudokite tik naudojimui lauke skirtus pailginimo kabelius.
■ Prietaiso žymėjimui naudokite tik lipnius skydelius. Neleistina gręžti kiaurymių korpuse.
■ Tinklo įtampa turi atitikti įtampa, nurodyta įrankio skydelyje.

Triukšmas ir vibracija

NURODYMAS

A koreguoto triukšmo lygio vertės bei bendrosios virpesių lygio vertės nurodytos lentelėje „Techniniai duomenys“. Triukšmo ir vibracijos dydžiai išmatuoti pagal EN 62841.

ATSARGIA!!

Pateikiami dydžiai galioja naujam įrankiui Kasdien naudojant, triukšmo ir vibracijos lygis keičiasi.

NURODYMAS

Šiuose techniniuose reikalavimuose pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 standarte patvirtintus matavimo metodus ir gali būti taikomas elektrinių įrankių palyginimo metu. Šis lygis taip pat gali būti taikomas apytikslei vibracijos apkrovai įvertinti. Pateiktas vibracijos lygis nurodo pagrindine elektrinio įrankio taikymo sritį. Tačiau jei elektrinis įrankis bus naudojamas kitoje srityje, su kitaís įstatomaisiais įrankiais arba netinkamai atlikus techninės priežiūros darbus, vibracijos lygis gali pakisti. Todėl darbo metu vibracijos apkrova gali smarkiai padidėti.

Norint tiksliai įvertinti vibracijos apkrova, reikėtu atsižvelgti ir į laiką, kada įrenginys yra išjungtas arba veikia, tačiau tuo metu nenaudojamas. Šiuo atveju darbo metu vibracijos apkrova gali smarkiai sumažėti. Kad operatorius būtu apsaugotas nuo vibracijos poveikio, būtina imtis papildomų saugos užtikrinimo priemonių, tokių kaip elektrinių ir įstatomųjų įrankių techninė priežiūra, šiltai laikomos rankos, darbo proceso organizavimas.

ATSARGIA!!

Jei triukšmo slėgis didesnis, negu 85 dB(A), būtina naudotis klausos apsauga.

Techniniai duomenys

Įrankio tipas Poliravimo mašina		BSE 14-3 100BBE 14-3 110	Juostinis vamzdžių šlifuoklisBRE 14-3 125
Imama galia(--> 110 V)	W	1400(1150)
Nurodytasis sukimosi greitis	aps./min	4300
Tuščios veikos sukimosi greitis	aps./min	1000 – 3500
Įrankio didžiausias ∅ mm 125 –
Įrankio plotis mm 100 –
Priedo jungtis mm 19 –
Juostos matmenys (ilgis x plotis) mm – 760 x 40
Juostos greitis m/s –	3,5 – 10,0
Svoris pagal „EPTA-procedure 01/2003“
Pavara be priedėlių (be kabelio)	kg	2,1
Pavara su priedėliu (be kabelio)	kg	2,9	3,6
Saugos klasė		II/☐
A koreguotas triukšmo lygis pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Triukšmo slėgio lygis L_pA	dB(A)	82,1	82,5
Triukšmo galios lygis L_WA	dB(A)	93,1	93,5
Paklaida K	db	3,0
Bendroji virpesių lygio vertė pagal EN 62841 (žr. „Triukšmas ir vibracija“):
Emisijos vertė a_h poliruojant metalinius paviršius	m/ s^2	< 2,5	–
Emisijos vertė a_h šlifuojant metalinius vamzdžius	m/ s^2	–	< 2,5
Paklaida K	m/ s^2	1,5

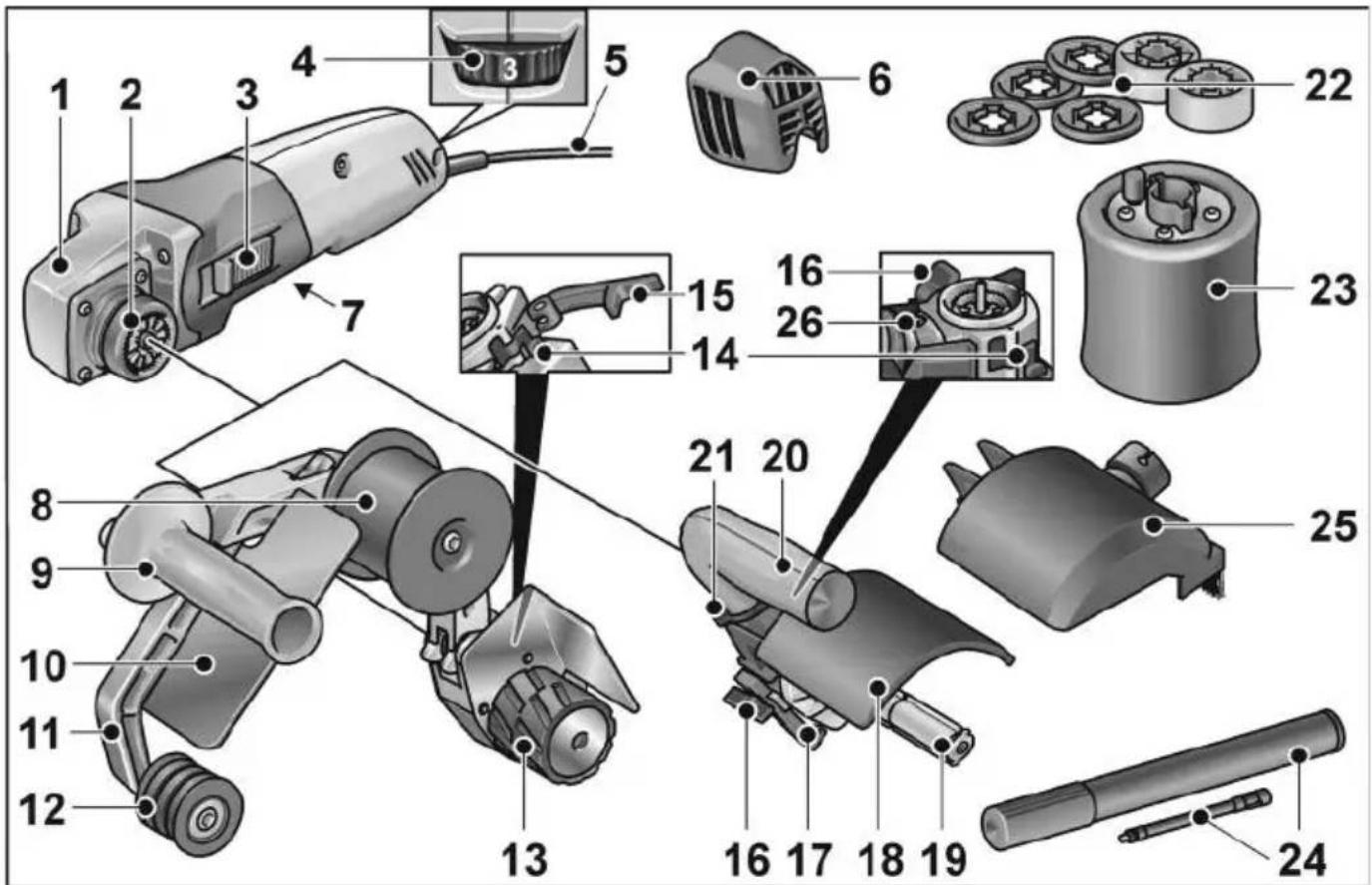

Bendras jrankio vaizdas

1 Pavaros galvutė
2 Greitoji jungtis priedèliams

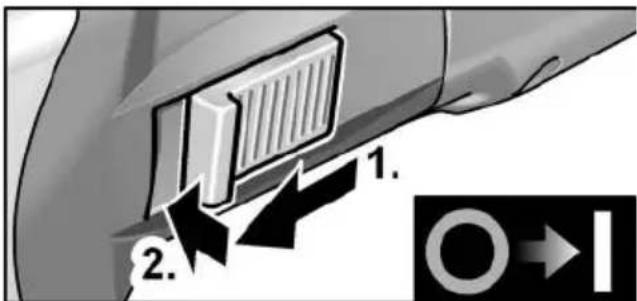

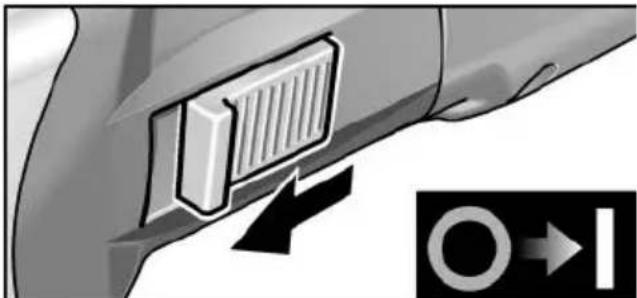

3 Jungiklis

lrankj ijungti ir išjungti. Su fiksavimo pozicija ilgalaikio darbo režimui.

4 Sukimosi greičio reguliavimo ratukas
5 Tinklo kabelis, 4 m ilgio, su šakute

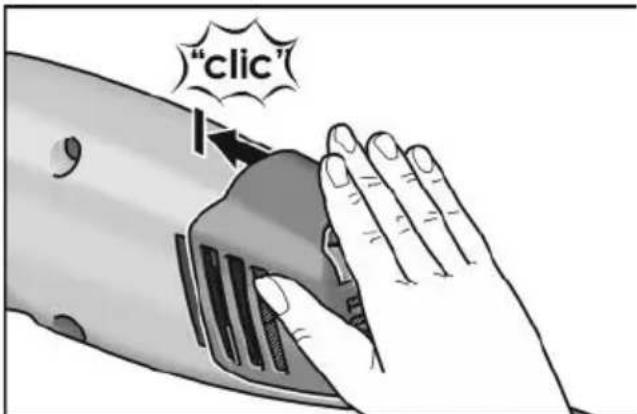

6 Apsauginis gaubtas nuo dulkių 7 Irankio skydelis 1)

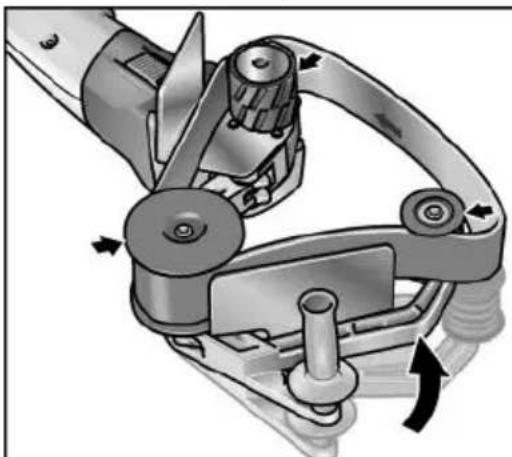

Juostinio šlifuoklio priedėlis BRE 14-3 125
8 Kreipiamasis ritinélis su kreipiamaja briauna
9 Rankena
10 Rankų apsauga
11 Balansyras Spyruoklinis, skirtas įtempti šlifavimo juostą.
12 Kreipiamasis ritinélis su kreipiamaja briauna
13 Varantysis ritinélis be kreipiančiosios briaunos

14 Greitosios jungties atleidimo svirtis
15 Greitosios jungties suspaudimo svirtis

Poliravimo priedèlis BSE 14-3 1 0 0 / BBE 14-3 110
16 Lygiagrečios atramos fiksavimo varžtas

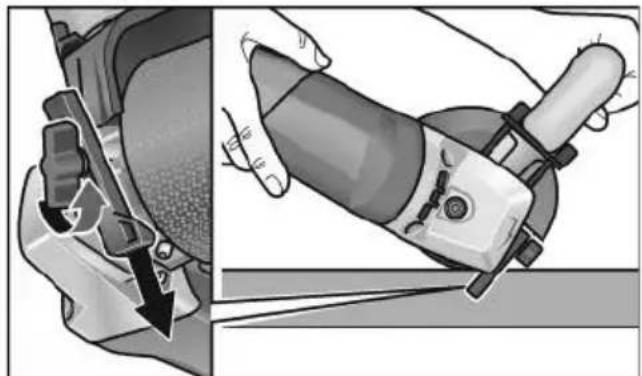

17 Lygiagreti atrama
18 Apsauginis gaubtas
19 Priedo jungtis
20 Rankena
21 Fiksavimo žiedas gaubto tvirtinimui
22 Tarpiniai žiedai 2)
23 Pripučiamasis guminis ritinėlis 2)
24 Pompa 2)
25 Apsauginis gaubtas su išsiurbimo įtaisu
26 Apsauginis varžtas

Nurodymai dirbant

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Prieš pirmą naudojimą

Išpakuokite pavaros įtaisą ir priedėlius ir patikrinkite, ar pristatytas visas komplektas, ar jis nepažeistas transportuojant.

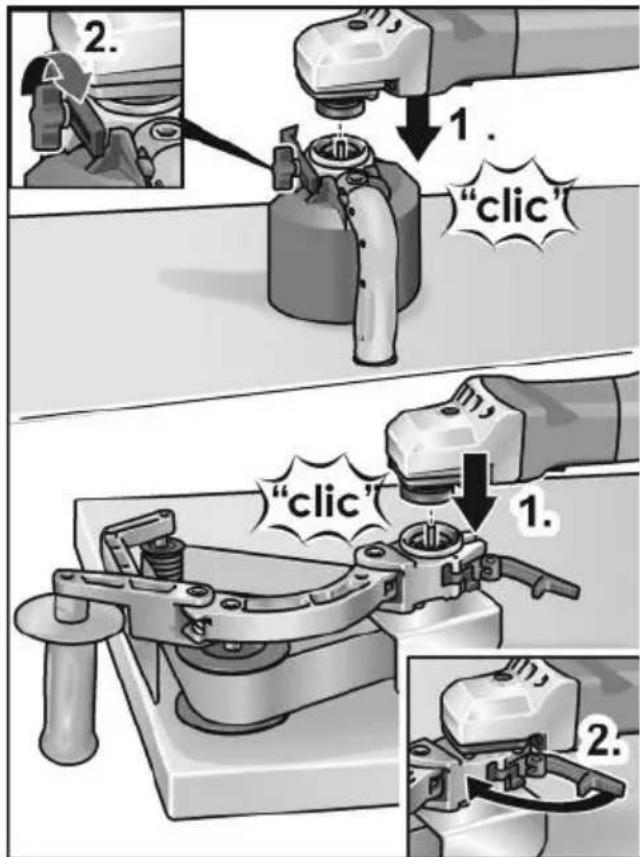

Priedėlių sumontavimas

■ Norimą priedėlį padėkite ant lygaus darbinio paviršiaus taip, kad greitoji jungtis būtų nukreipta į viršų.
■ Atlenkite priedėlio suspaudimo svirtį.

■ Pavaros įtaisą uždėkite norima padėtimi ant priedėlio ir spauskite žemyn, kol pasigirs užsifiksavimo garsas (1.).
■ Uždarykite veržiamają svirtj arba priveržkite fiksavimo varžtą (2.).

NURODYMAS

ljungus jrengini, pavaros įtaiso ir priedėlio greitosios jungties krumplinės pavaros automatiškai susijungs.

Priedėlių išmontavimas

■ Atidarykite priedėlio veržiamają svirtį arba atlaisvinkite fiksavimo varžtą (1.).
■ Paspauskite atleidimo svirti ir laikykite ją nuspaudę (2.).

■ Nukelkite pavaros įtaisą nuo priedėlio (3.). Poliravimo priedėlis BSE 14-3 100 / BBE 14-3 110

ISPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarnavimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

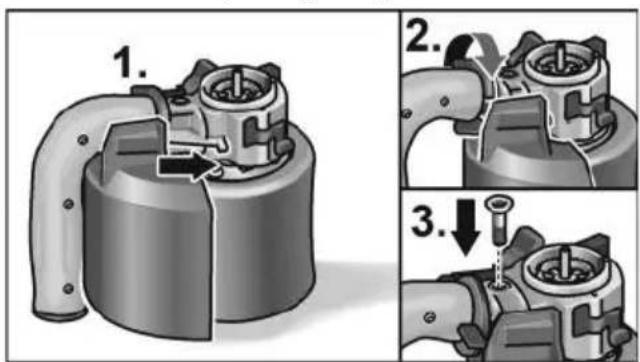

Apsauginio gaubto sumontavimas

ATSARGIA!!

Poliravimo priedėlį galima naudoti tik kai yra sumontuotas apsauginis gaubtas.

1. 2. 3.

■ Atidarykite fiksavimo žiedą, skirtą gaubto tvirtinimui.
■ Uždėkite apsauginį gaubtą (1.).
■ Uždarykite fiksavimo žiedą, skirtą gaubto tvirtinimui (2.).
■ lsukite apsauginį varžtą (3.).

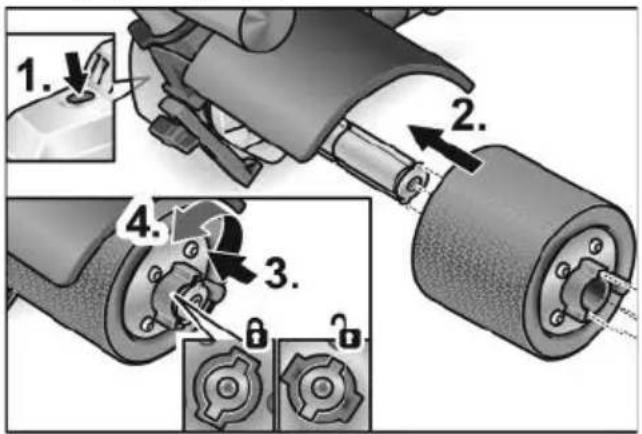

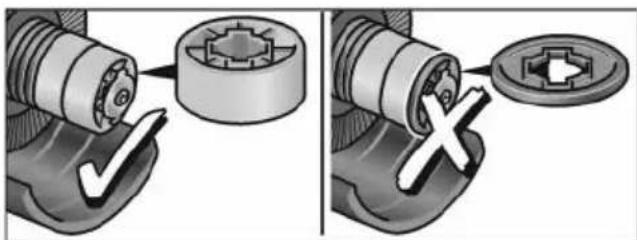

Pritvirtinkite įrankį

Irankio laikiklis sukurtas taip, kad jrankj galima pakeisti nenaudojant kitu jrankiu.

■ Ištraukite kištuką iš tinklo lizdo.
■ Paspauskite veleno fiksatorių ir laikykite jį šioje padėtyje (1.).

1. 2. 3. 4.

■ Įrankį arba įrankio laikikli ůužmaukite ant įrankio tvirtinimo įtaiso (forma pritaikoma naudojant griovelį ir pleištą) (2.).

■ Iranki spauskite prieš spyruoklės slėgį žemyn (3.) ir pasukite pagal laikrodžio rodyklę (4.). Irankio laikiklis užsifiksuos.

NURODYMAS

Irankio tvirtinimo įtaiso plotis yra 100 mm. Priklausomai nuo įrankio pločio turi būti užmaunami keli įrankiai arba naudojant tarpinius žiedus išlyginimas pločio skirtumas. Pavyzdžiui:

• Poliravimo cilindras, plotis 50 mm: .... 2 jrankiai
• Vielinis šepetys, plotis 70 mm: tarpiniai žiedai
• Medžiaginis poliravimo diskas, plotis 10 mm: ......8 įrankiai ir tarpiniai žiedai

■ Ikiškite šakutę j lizda.
■ [junkite elektrini įrankį (nefiksuodami jungiklio) ir leiskite jam veikti apie 30 sekundžių. Patikrinkite, ar nėra disbalanso arba vibracijų.
■ Elektrini įrankį išjunkite.

Naudokite lygiagrečia atramą

Naudojant lygiagrečia atramą užtikrinamas tikslus kryptinis stabilumas apdorojant profilius.

■ Atsukite lygiagrečios atramos fiksavimo varžta (1.).
■ Nustatykite norimą lygiagrečios atramos padėtį (2.).

■ Priveržkite fiksavimo varžtą.

Apsauginio gaubtelio nuo dulkių uždėjimas

"clic"

■ Uždėkite apsauginį gaubtelį nuo dulkių, kol jis girdimai užsifiksuos.

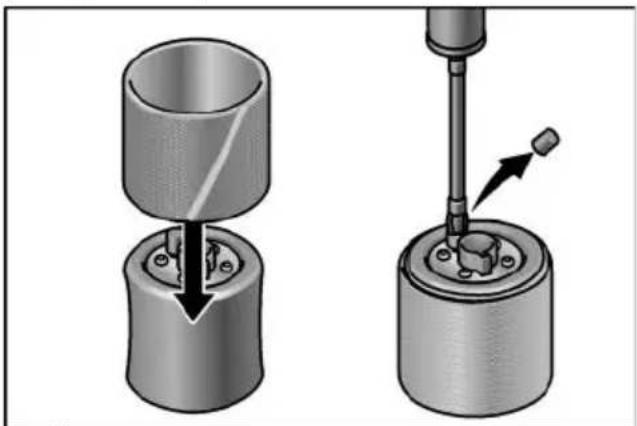

Darbas su pripučiamuoju guminiu ritinėliu

Pripučiamasis guminis ritinėlis ypač tinka kontūrams šlifuoti, kadangi jis gali prisitaikyti prie gaminio paviršiaus formos.

■ Šlifavimo žiedą užmaukite ant nepripūsto pripučiamojo guminio ritinėlio.

■ Nuimkite vožtuvo dangtelj. Su pompa pripūskite pripučiamaji guminj ritinėlj.

■ Orui išleisti su vožtuvo dangtelio užpakaline puse atidarykite vožtuvą.

NURODYMAS

Jei tenka dažnai keisti skirtingo grūdėtumo šlifavimo rankoves, rekomenduojame naudoti antrą pripučiamajį guminį ritinėljį iš priedų asortimento.

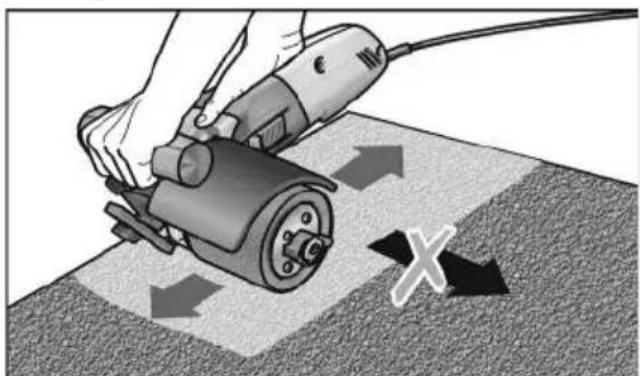

Darbo su poliravimo priedėliu instrukcijos

ATSARGIA!!

Po išjungimo diskas dar kurj laiką sukasi. Lygių paviršių apdirbimas:

■ Elektrinį įrankį laikykite abejomis rankomis. Paviršiaus apdirbimo dekoratyvinis užbaigimas:

■ Elektrinį įrankiai atsargiai prispauskite prie apdirbamo paviršiaus ir tiesiais judesiais stumdykite pirmyn ir atgal.

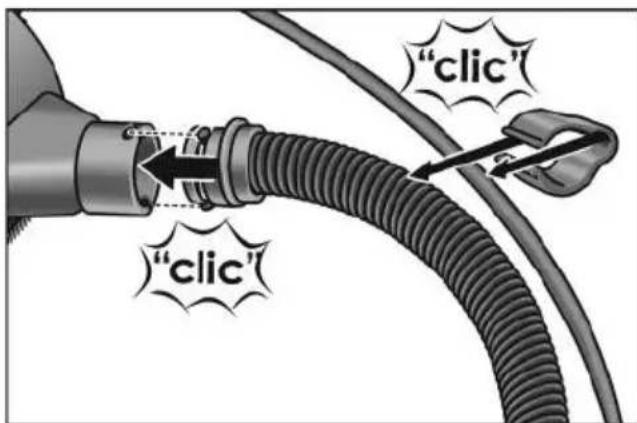

Nusiurbimo įtaiso prijungimas

i NURODYMAS

Rekomenduojama naudoti specialią orapūtę „FLEX“ M klasės.

■ Pritvirtinkite nusiurbimo žarną prie jungiamojo apsauginio gaubto atvamzdžio.
■ Jungiamaji kabelj tiekimo komplektacijoje esančiais kabelio laikikliais (3x) pritvirtinkite prie nusiurbimo žarnos.

■ Nusiurbimo žarną prijunkite prie nusiurbimo įtaiso. Laikykitės nurodymų, esančių nusiurbimo įtaiso instrukcijoje! Patikrinkite tvirtinimą! Reikalui esant naudokite atitinkamą adapterį.

NURODYMAS

Jei Jūsų turimam dulkių siurbliui reikia specialaus jungimo atvamzdžio (t.y. jam netinka standartinis 32 mm ar 36 mm dydžio jungimo atvamzdis, esantis elektrinio įrankio komplekte), susisiekite su siurblio gamintojais ir užsakykite tinkamą adapterį.

Juostinio šlifuoklio priedėlis BRE 14-3125

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarna- vimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Šlifavimo juostos uždėjimas arba keitimas

ATSARGIA!!

Nesukeiskite nurodytos juostos judėjimo krypties! Judėjimo kryptis turi sutapti su strėle, esančia ant pavaros galvutės.

■ Ištraukite kištuką iš tinklo lizdo.

■ Paspauskite balansyra guminio varančiojo ritinėlio kryptimi ir laikykite jį nuspaustą.
■ Uždėkite šlifavimo juostą ant ritinėlių.
■ Atpalaiduokite balansyra.
■ Patikrinkite, ar juosta yra gerai prisiglaudusi prie ritinėlių.

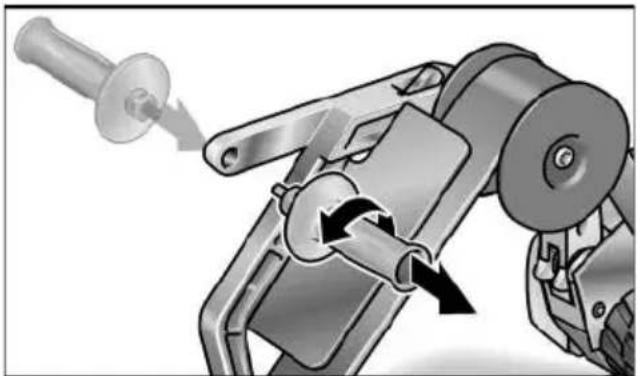

Rankenos perstatymas

Dirbant sunkiai pasiekiamose vietose, pvz., apdorojant prie sienos pritvirtintus turéklus, rankeną galima pritvirtinti kitoje alkūnės pusėje.

Darbo su juostinio šlifuoklio priedėliu instrukcijos

i NURODYMAS

Po išjungimo diskas dar kurj laiką sukasi. Juostinis šlifuokis yra pranašesnis už diskinj šlifuoklj, esminiai jo pranašumai:

• tolygesnis šlifavimas
  – švarus paviršius be rievių,
  – didelė šlifavimo sparta,
  – didelis našumas dėka didelio apimties kampo (priklausomai nuo skersmens).

Šlifavimas:

NURODYMAS

Priglaudę prie apdorojamos detalės ir prieš jjungdami įrankį, patikrinkite, ar juosta yra visiškai dengia ritinėlius.

– Vamzdžiai yra apdorojami tarp ritinėlių 11 ir 12.
– Juostos prigludimo kampa ir šlifavimo intensyvumą galite reguliuoti keisdami prispaudimo jėgą.
- Kuo mažesnis vamzdžio skersmuo, tuo didesnis galimas apimties kampas. Galimi kampai iki 270°.

Užlakavimas:

Daugelis gamintojų rekomenduoja užlakuoti galutinai apdorotus paviršius apsauginiu aerozoliu (žr. skyrių "Flex aukščiausios rūšies plieno priedai").

Daugiau informacijos apie gamintojo produkcija rasite internete adresu: www.flex-tools.com.

ljungimas ir išjungimas

ljungimas trumpalaikio darbo režimui be fiksavimo

■ Jungiklj pastumkite i priekj ir laikykite toje padėtyje.
■ Norėdami išjungti, jungiklj atleiskite.

ljungimas ilgalaikio darbo režimui su fiksavimu

1. 2.

■ Jungikli pastumkite i prieki (1.) ir užfiksuokite toje padetyje, paspausdami jo priekinę dalj (2.).

■ Norėdami išjungti įrankį, atpalaiduokite jungiklį, paspausdami jo užpakalinę dalį.

i NURODYMAS

Dingus el. srovei, ijungtas jrankis nebeveikia.

Sukimosi greičio reguliavimas

Darbinį greitį reguliavimo ratuku galima parinkti atsižvelgiant į medžiagoms keliamus reikalavimus.

3 + -

Padētis	Sukimosi greitis poliravimo priede [aps/min]	Juostos greitis juostinio šlifuoklio priede [m/s]
1	1000 3,5
2	1500 4,8
3	2000 6,1
4	2500 7,4
5	3000 8,7
6	3500 10,0

Techninis aptarnavimas ir priežiūra

!SPÉJIMAS!

Prieš bet kokius elektrinio įrankio aptarna- vimo darbus ištraukite tinklo kabelio šakutę iš rozetės.

Valymas

!SPÉJIMAS!

Apdirbant metalus, ekstremaliais atvejais vidinėse korpuso ertmėse gali susikaupti laidžios dulkės. Tai turi neigiamos įtakos apsauginei izoliacijai! [rankį junkite per apsauginį nuotėkio srovės jungiklj (suveikimo srovė ne didesné, negu 30 mA).

■ Reguliariai valykite įrankį ir ventiliacinius plyšius. Kaip dažnai tai reikia daryti, priklauso nuo apdirbamos medžiagos ir naudojimo trukmės.
■ Vidinę korpuso ertmę reguliariai prapūskite sausu suspaustu oru.

Apsauginio gaubtelio valymas

■ Metalines oro angų groteles nuvalykite šepetuku.
■ Po to nupūskite suslėgtuoju oru šonine kryptimi.

■ Esant didesniam užterštumui, atfiksuokite gaubtelj, jj nuimkite ir išpūskite visą suslėgtuoju oru.

Angliniai šepetėliai

Pavaros įtaise yra įrengti angliniai šepetėliai. Susidėvėjus angliniams šepetėliams iki leistinos ribos, įtaisas automatiškai atjungiamas.

NURODYMAS

Pakeitimui naudokite tik originalias, gamintojo tiekiamas dalis. Tuo atveju, jei naudojami kitų firmų gaminiai, gamintojo garantiniai įsipareigojimai negalioja.

Pro ventiliacinius plyšius darbo metu gali matytis šepečių kibirkščiavimas. Jei angliniai šepetėliai labai kibirkščiuoja, nedelsiant išjunkite prietaisą. Pavaros įtaisą pristatykite į įgaliotąsias techninės priežiūros dirbtuves.

Pavara

i NURODYMAS

Neatsukinėkite pavaros galvutės sraigtų garantiniu laikotarpiu. Jei nesilaikysite šio reikalavimo, gamintojo garantiniai įsipareigojimai negalios.

Remontas

Remontuoti atiduokite tik i gamintojo igaliotas dirbtuves.

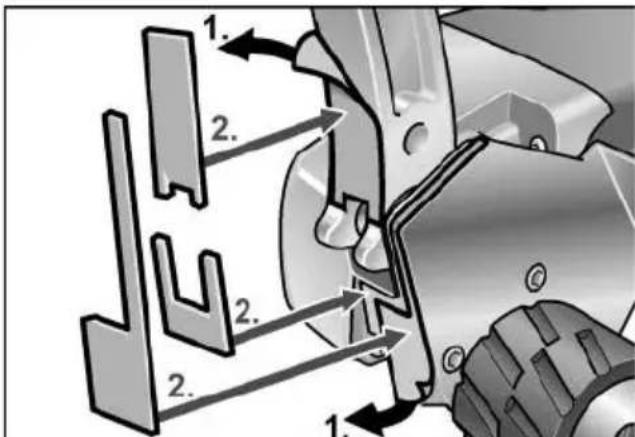

Nusidėvėjusių dalių keitimas

Juostinio šlifuoklio eksploatacijos metu ties balansyru nusidėvi veltinis apmautas. Atsarginės dalys gali būti užsakytos pas gamintoją arba pardavėją.

Atsarginės dalys, priedai ir reikmenys

Kitų priedų, ypač diskų, duomenis rasite gamintojo kataloge.

Surinkimo brėžinius ir atsarginių dalių sąrašus rasite mūsų pagrindiniame puslapyje: www.flex-tools.com

Nurodymai utilizuoti

ISPÉJIMAS!

Pašalinkite susidėvėjusių įrankių tinklo kabelį, kad jų nebūtų galima naudoti.

Tik ES šalyse

Neišmeskite elektrinių įrankių į buitinių atlieku konteinerius!

Pagal Europos Sajungos direktyvą Nr. 2012/19/ES del senų elektros ir elektroninių įrankių ir pagal šalies vidaus įstatymus pasenę elektriniai įrankiai turi būti renkami atskirai ir utilizuojami arba perdirbami taip, kad nekenktų aplinkai.

NURODYMAS

Informaciją apie utilizavimo galimybes gausite iš pardavėjo!

CE-Atitikimo deklaracija

Atsakingai pareiškiame, kad skirsnyje „Techniniai duomenys“ aprašytas gaminys atitinka tokius standartus arba normatyvinius dokumentus:

EN 62841 pagal direktyvų 2014/30/ES, 2006/42/EB, 2011/65/ES apibrėžtis.

Uż techninę dokumentaciją atsakingas: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atsakomybės pašalinimas

Gamintojas ir jo atstovai neatsako už nuostolius ir negautą pelną dėl darbinės veiklos nutraukimo, kurį sukėlė gaminys arba trūkstama galimybė naudotis gaminiu. Gamintojas ir jo atstovai neatsako už nuostolius, atsiradusius dėl naudojimo ne pagal paskirtį arba kartu su kitų gamintojų gaminiais.

Saturs

Izmantotie simboli 341

Simboli uz instrumenta ..... 341

Jūsu drošībai 341
