РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BBE 14-3 110 Flex

bg Оригинално упътване за експлоатация ..... 284

Използвани символи ..... 284

Технически данни ..... 290

С един поглед ..... 291

Упътване за експлоатация ..... 292

Обслужване и поддръжка ..... 297

Указания за изхвърляне. . . . . . . . . 298

Декларация за съответствие(€...298

Изключване на отговорност.....298

Използвани символи

ПРЕДУПРЕЖДЕНИЕ!

Обозначава непосредствено застраша- ваща опасност. При неспазване на предупреждението ви застрашават смърт или тежки наранявания.

ВНИМАНИЕ!

Обозначава възможна опасна ситуация. При неспазване на предупреждението ви застрашават наранявания или материални щети.

i УКАЗАНИЕ

Обозначава съвети за използване и важна информация.

Символи на уреда

Преди пускане в експлоатация прочетете упътването за експлоатация! Носете защита за очите!

Клас на защита II (напълно изолиран) Указания за изхвърляне на стари уреди (вижте страница 298)

За вашата сигурност

ПРЕДУПРЕЖДЕНИЕ!

Преди употреба на електроинструмента прочетете и след това действайте съгласно:

– настоящото упътване за употреба,
– „Общите указания за безопасност“ за боравене с електроинструменти в приложения документ (ном.: 315.915),
– местните действащи правила и предписания за предотвратяване на нещастни случаи.

Този електроинструмент е конструиран съгласно нивото на технически познания и признаните правила за техническа безопасност.

Въпреки това при неговата употреба могат да възникнат опасности от физическо нараняване и смърт за потребителя или трети лица, респ. от щети по машината или по други вещи. Електроинструментът трябва да се използва само

– за предназначените за това цели,
– в безупречно технически изправно състояние.

Повредите, които влияят на безопасността, се отстраняват незабавно.

Използване по предназначение

Задвижващият модул ВМЕ 14-3 L трябва да се използва изключително и само като задвижване за описаните по-долу приставки.

С приставката за изглаждане BSE 14-3 100 / BBE 14-3 110 електроинструментът е предназначен

– за занаятчийско използване в индустрията и занаятчийството,
– за обработка на повърхности, като напр. изглаждане, структуриране, полиране, четкане, заглаждане, сваляне на ръжда или обрязване при стомана, благородна стомана или цветни метали,
– за използване с инструменти, които се предлагат от производителя за тази машина.
Обработка на повърхности от дърво не е разрешена.

С приставката за лентово шлифоване BSE 14-3 125 електроинструментът е предназначен

– за занаятчийско използване в индустрията и занаятчийството,
– за завършване на тръби от неръждаема стомана, кръгли части на перила,
– за шлифоване на кръгли стълбови профили, както и на тръби като цяло,
– за използване с шлифовъчни ленти и принадлежности, които са посочени в това ръководство или са пре- поръчани от производителя.

Указания за безопасност за електроинструмент с приставка за изглаждане

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации.

Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място.

Общи указания за безопасност за шлифоване с шкурка, полиране и работа с телена четка

■ Този електроинструмент трябва да се използва като шлифовъчен инструмент с шкурка, полир машина и телена четка. Спазвайте всички указания и предупреждения, съобразявайте се с приведените технически параметри и изображения. Ако не спазвате посочените по-долу указания, последствията могат да бъдат токов удар, пожар и/или тежки травми.

■ Този електроинструмент не е подходящ за шлифоване и абразивно шлифоване. Извършването на дейности, за които електроинструментът не е предназначен, може да бъде опасно и да доведе до травми.

■ Не използвайте допълнителни приспособления, които не се препоръчват от производителя специално за този електроинструмент. Фактът, че можете да закрепите към машината определено приспособление или работен инструмент, не гарантира безопасна работа с него.

■ Допустимата скорост на въртене на работния инструмент трябва да е най-малкото равна на изписаната на табелката на електроинструмента максимальна скорост на въртене. Работни инструменти, които се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тях да отхвърчат с висока скорост.

■ Външният диаметър и дебелината на работния инструмент трябва да съответстват на данните, посочени в техническите характеристики на Вашия електроинструмент. Работни инструменти с неподходящи размери не могат да бъдат екранирани по необходимия начин или да бъдат контролирани достаточно добре.

■ Работни инструменти с опашка на резба трябва да пасват точно на присъединителната резба на вала на машината. При работни инструменти, които се монтират с помощта на фланец, диаметърът на отвора трябва да пасва точно на диаметъра на присъединителното стъпало на фланеца. Работни инструменти, които не бъдат захванати правилно към електроинструмента, се въртят неравномерно, вибрират силно и могат да предизвикат загуба на контрол над електроинструмента.

■ Не използвайте повредени работни инструменти. Преди всяка употреба проверявайте работните инструменти, напр. абразивните дискове за пукнатини или откъртени ръбчета, подложните дискове за пукнатини или силно износване, телените четки за недобре захванати или счупени телчета. Ако изтървете електро-инструмента или работния инструмент, ги проверявайте внимателно за увреждания или използвайте нови неповредени работни инструменти. След като сте проверили внимателно и сте монтирали работния инструмент, оставете електроинструмента да работи на максимальни обороти в

продължение на една минута; стойте и дръжте намиращи се наблизо лица встрани от равнината на въртене. Найчесто повредени работни инструменти се чупят през този тестов период.

• Работете с лични предпазни средства. В зависимост от приложението работете с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работете с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откъртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.
  ■ Внимавайте други лица да бъдат на безопасно разстояние от зоната на работа. Всеки, който се намира в зоната на работа, трябва да носи лични предпазни средства. Откъртени парченца от обработвания детайл или работния инструмент могат в резултат на силното ускорение да отлетят надалече и да предизвикат наранявания също и извън зоната на работа.
  Когато съществува опасност работният инструмент да попадне на скрити под повърхността проводници под напрежение, дръжте електроинструмента само за елетроизолираните ръкохватки. При контакт с проводници под напрежение то може да се предаде на металните елементи на електроинструмента и това да предизвика токов удар.
  ■ Дръжте захранващия кабел на безопасно разстояние от въртящите се работни инструменти. Ако изгубите контрол над електроинструмента, кабельт може да бъде прерязан или увлечен от работния инструмент и това да предизвика наранявания, напр. на ръката Ви.

■ Никога не оставяйте електроинструмента, преди работният инструмент да спре напълно въртенето си. Въртящият се инструмент може да допре до предмет, в резултат на което да загубите контрол над електроинструмента.
■ Докато пренасяте електроинструмента, не го оставяйте включен. При неволен допир дрехите или косите Ви могат да бъдат увлечени от работния инструмент, в резултат на което работният инструмент може да се вреже в тялото Ви.

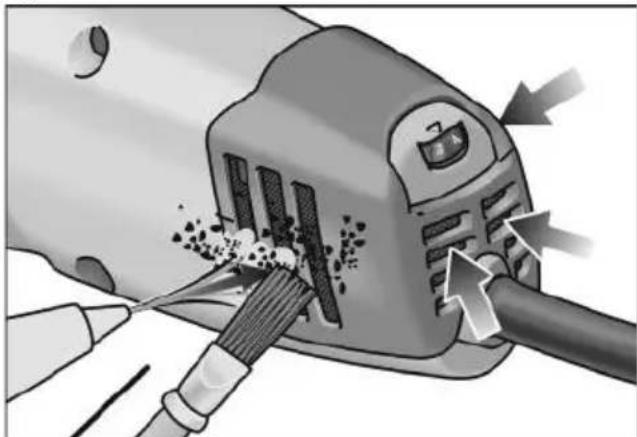

■ Редовно почиствайте вентилационните отвори на Вашия електроинструмент. Турбината на електродвигателя засмуква прах в корпуса, а натрупването на метален прах увеличава опасността от токов удар.
■ Не използвайте електроинструмента в близост до леснозапалими материали. Летящи искри могат да предизвикат възпламеняването на такива материали.
■ Не използвайте работни инструменти, които изискват прилагането на охлаждащи течности. Използването на вода или други охлаждащи течности може да предизвика токов удар.

Откат и съответните указания за безопасност

Откат е внезапната реакция на машината вследствие на заклинване или блокиране на въртящия се работен инструмент, напр. абразивен диск, гумен подложен диск, телена четка и др.п. Заклинването или блокирането води до рязкото спиране на въртенето на работния инструмент. Вследствие на това електроинструментът получава силно ускорение в посока, обратна на посоката на движение на инструмента в точката на блокиране, и става неуправляем. Ако напр. абразивен диск се заклини или блокира в обработваното изделие, ръбът на диска, който допира детайла, може да се огъне и в резултат дискът да се счупи или да възникне откат. В такъв случай дискът се ускорява към работащия с машината или в обратна посока, в зависимост от посоката на въртене на диска и мястото на заклинване. Втакива случаи абразивните дискове могат и да се счупят.

Откат възниква в резултат на неправилно или погрешно използване на електроинструмента. Възникването му може да бъде предотвратено чрез спазването на подходящи предпазни мерки, както е описано по-долу.

■ Дръжте електроинструмента здраво и дръжте ръцете и тялото си в такава позиция, че да противостоите на евентуално възникващ откат. Ако електроинструментът има спомагателна ръкохватка, винаги я използвайте, за да го контролирате подобре при откат или при възникващите реакционни моменти по време на включване. Ако предварително вземете подходящи предпазни мерки, при възникване на откат или силни реакционни моменти можете да овладеете машината.

■ Никога не поставяйте ръцете си в близост до въртящи се работни инструменти. Ако възникне откат, инструментът може да нарани ръката Ви.

Избягвайте да заставате в зоната, в която би отскочил електро-инструментът при възникване на откат. Откатът премества машината в посока, обратна на посоката на движение на работния инструмент в зоната на блокиране.

Работете особено предпазливо в зоните на ъгли, остри ръбове и др.п. Избягвайте отблъскването или заклинването на работните инструменти в обработвания детайл. При обработване на ъгли или остри ръбове или при рязко отблъскване на въртящия се работен инструмент съществува повишена опасност от заклинване. Това предизвиква загуба на контрол над машината или откат.

■ Не използвайте верижни или назъбени режещи листове. Такива работни инструменти често предизвикват откат или загуба на контрол над електро-инструмента.

Специални указания за безопасна работа при шлифоване с шкурка

■ Не използвайте твърде големи листове шкурка, спазвайте указанията на производителя за размерите на шкурката. Листове шкурка, които се подават извън подложния диск, могат да предизвикат наранявания, както и да доведат до блокиране и разкъсване на шкурката или до възникване на откат.

Специални указания за безопасна работа при полиране

■ Не оставяйте свободни части на полирация кальф и особено закрепващите връзки. Подпъхнете или скъсете закрепващите връзки. Свободните, въртящи се закрепващи връзки могат да захванат пръстите ви или да се заклещят в обработвания предмет.

Специални указания за безопасна работа при полиране

■ Не оставяйте свободни части на полирация кальф и особено закрепващите връзки. Подпъхнете или скъсете закрепващите връзки. Свободните, въртящи се закрепващи връзки могат да захванат пръстите ви или да се заклещят в обработвания предмет.

Указания за безопасност за електроинструмент с приставка за лентов шлифовъчен инструмент за тръби

ПРЕДУПРЕЖДЕНИЕ!

Прочетете всички доставени с електро- инструмента указания за безопасност, инструкции, фигури и спецификации. Неспазването на приведените по-долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхраня- вайте тези указания на сигурно място.

■ Дръжте уреда за изолираните повърхности за хващане, тъй като шлифовъчната лента може да уцели собствения си електрически кабел. Повреждането на токопроводящ проводник може да постави металните части на уреда под напрежение и да доведе до електрически удар.

■ Не използвайте електроинструмента с повреден кабел. Не докосвайте повредения кабел и изтеглете щепсела, ако кабельт се повреди по време на работа. Повредените кабели увеличават риска от електрически удар.
- Използвайте електроинструмента само за сухо шлифоване. Проникването на вода в електроуреда увеличава риска от електрически удар.
■ При работа насочвайте електро- инструмента с две ръце.Ръкохватката трябва да е монтирана! Включвайте машината едва след като двете ръце са на позиция за хващане.
■ Пазете ръцете си от движещата се шлифовъчна лента. В зоната на пренасочващите ролки има опасност от нараняване поради смачване. Поради начина на работа и гарантира- ната гъвкавост на уреда тези места на опасност не могат да се покрият напълно.
- Образуваните прахове от материали, като напр. съдържащи олово бои, някои видове дърво, минерали и метал могат да представляват опасност за оператора или за намиращите се наблизо лица.

Вдишването или докосването на тези прахове могат да доведат до заболявания на дихателните пътища и/или алергични реакции.

– Погрижете се за доброто проветрение на работното място!
– Ако е възможно, използвайте външно прахоизсмукване.
– Препоръчва се използването на маска за дихателна защита с филтърен клас P2.

■ Не обработвайте материали, при които се освобождават вредни за здравето вещества (напр. азбест).
■ Никога не шлифовайте или разделяйте леки метали, чието съдържание на магнезий е по-голямо от 80%. Опасност от пожар!

■ Уредите, които се използват на открито или са изложени на екстремни количества метален прах, трябва да се свързват през автоматичен прекъсвач за диференциална защита (ток на активиране максимум 30 mA). Не използвайте износени, разкъсани или силно обложени шлифовъчни ленти. Повредените шлифовъчни ленти могат да се разкъсат, отлетят настрани и да наранят някого.
■ Преди употреба проверете правилния монтаж и закрепване на шлифовъчните инструменти. Включете уреда без натоварване за 30 секунди!
■ Веднага прекратете пробния пуск, ако възникнат значителни вибрации или се установят други щети. Проверете машината, за да установите причината за това.
■ Не натоварвайте електроинструмента толкова силно, че да спира или да провлачва шлифовъчната лента.
■ Преди оставяне изключвайте електроинструмента и го оставяйте да спре да се върти.
■ Не затягайте електроинструмента в менгеме.
■ Прекарвайте електрическия кабел винаги отзад на електроинструмента.
■ Закрепете детайла докато не се захване добре или не легне стабилно под действието на собственото си тегло.
■ Съхранявайте и манипулирайте шлифовъчните инструменти съгласно указанията на производителя.

Допълнителни указания за безопасност

■ Използвайте само удължителни кабели, които са разрешени за употреба на открито.
■ За обозначаване на уреда използвайте само лепящи се табели. Не пробивайте отвори в корпуса.
■ Мрежовото напрежение и данните за напрежение върху типовата табелка трябва да съответстват.

Шум и вибрации

УКАЗАНИЕ!

Стойностите за А-претегленото ниво на шума, както и общите стойности за вибрациите можете да намерите в таблицата „Технически данни“. Стойностите за шум и вибрации са определени в съответствие с EN 62841.

ВНИМАНИЕ!

Посочените стойности важат за нови уреди. При използване в ежедневието стойностите на шум и вибрации се променят.

УКАЗАНИЕ!

Даденото в това упътване ниво на вибрации е измерено в съответствие с определената в EN 62841 процедура по измерване и може да се използва за сравняване на електрически инструменти. То е подходящо и за предварителна преценка на вибрациите. Посоченото ниво на вибрации представя основните приложения на електрическия инструмент. Когато обаче електрическият инструмент се използва за други цели, с неподходящи приставки или неправилно обслужване, нивото на вибрации може да е различно. Това може значително да повиши вибрациите за цялото време на работа. За точна преценка на вибрациите трябва да се вземе предвид и времето, през което уредът е изключен или е включен, но с него в действителност не се работи. Това може значително да намали вибрациите за цялото време на работа. Вземете допълнителни мерки за безопас- ност за защита на ползвателя от въздействието на вибрациите, като например: обслужване на електрическия инструмент и на приставките, затопляне на ръцете, организация на процеса на работа.

ВНИМАНИЕ!

При ниво на шума над 85 dB(A) носете защита за слуха.

Технически данни

Тип на уреда Изглаждаща		машинаВSE 14-3 100BBE 14-3 110	Лентов шлифовъченинструмент за тръбиBRE 14-3 125
Консумирана мощност(--> 110 V)	В	1400(1150)
Номинални обороти об./мин. 4300
Обороти на празен ход об./мин. 1000 – 3500
Мах. приставка-∅ мм 125 –
Ширина на инструмента мм 100 –
Поставка за инструмента мм 19 –
Размери на лентата(дължина х ширина)	мм –	760 x	40
Скорост на лентата	м/сек	–	3,5 – 10,0
Тегло съгласно „EPTA Процедура 01/2003“
Задвижване без приставки и кабел	кг	2,1
Задвижване с приставка (без кабел)	кг	2,9	3,6
Защитен клас		II☐
А-претеглено ниво на шума съгласно EN 62841 (вижте „Шум и вибрации“)
Праг на налягане на шума L_рА	дъ(А)	82,1	82,5
Праг на нивото на шума L_WA	дъ(А)	93,1	93,5
Колебание К	дъ	3,0
Обща стойност за вибрации съгласно EN 62841 (вижте „Шум и вибрации“)
Емисионни стойности a_h при ...– изглаждане на метални повърхности– шлифоване на метални тръби	м/сек ^2	< 2,5–	––< 2,5
Колебание К	м/сек ^2	1,5

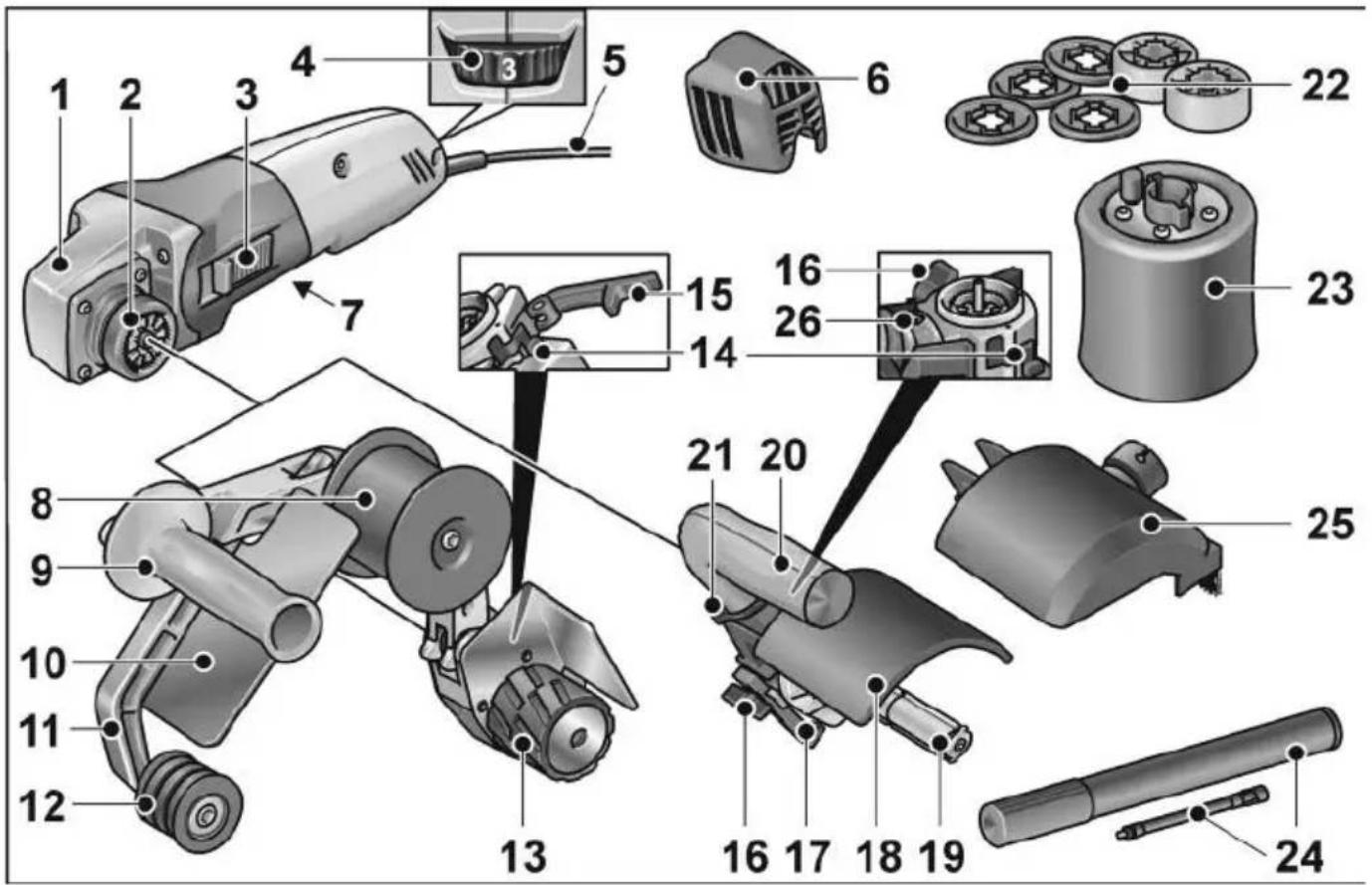

С един поглед

Задвижващ модул ВМЕ 14-3L

1 Глава на предавката
2 Бързо съединение за приставки

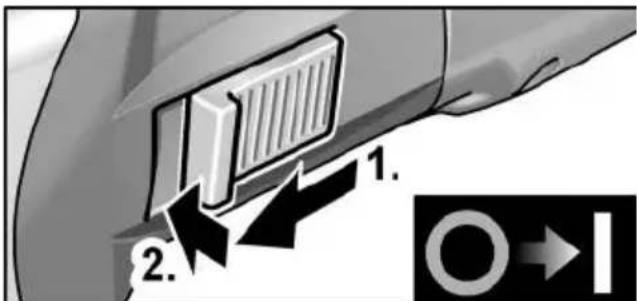

3 Превключвател

За включване и изключване.

С положение на застопоряване за непрекъсната работа.

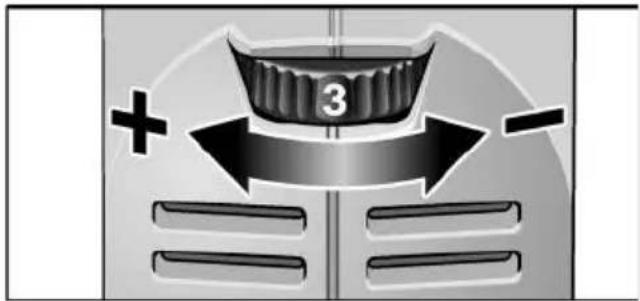

4 Регулатор за предварително изби- ране на числото на оборотите
5 Електрически кабел 4,0 m с щепсел
6 Капаче за защита против прах
7 Типова табелка 1)

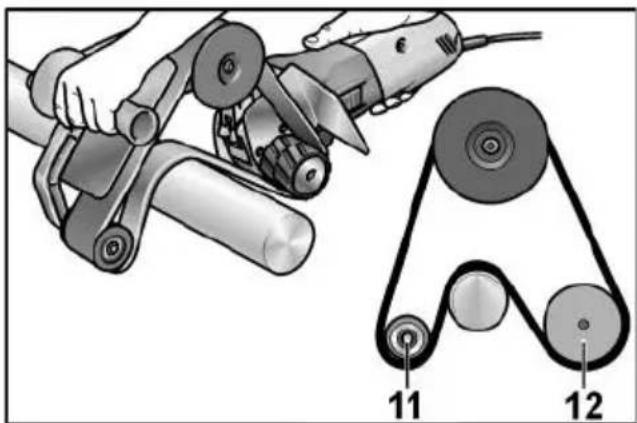

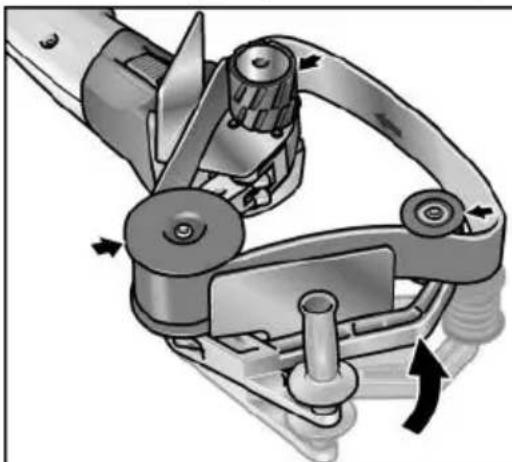

Приставка за лентов шлифовъчен инструмент за тръби BRE 14-3 1 2 5

8 Отклоняваща ролка с водещ ръб
9 Ръкохватка
10 Защита за ръката
11 Балансьор

Подресорен, за обтягане на шлифовращата лента.

12 Отклоняваща ролка с водещ ръб
13 Задвижваща ролка без водещ ръб

14 Разблокиращ лост за бързо съединение
15 Затягащ лост за бързо съединение
Приставка за изглаждане BSE 14-3 100 / BBE 14-3 110
16 Фиксиращ винт за паралелен ограничител
17 Паралелен ограничител
18 Предпазен капак
19 Поставка за инструмент
20 Ръкохватка
21 Затварящ пръстен за закрепване на капака
22 Дистанционни пръстени 2)
23 Гумена въздушна ролка 2)
24 Помпа за въздух 2)
25 Предпазен капак с изсмукване
26 Обезопасителен винт

Упътване за експлоатация

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

Разопаковайте задвижващия модул и приставките и проверете за цялостност на доставката и за транспортни щети.

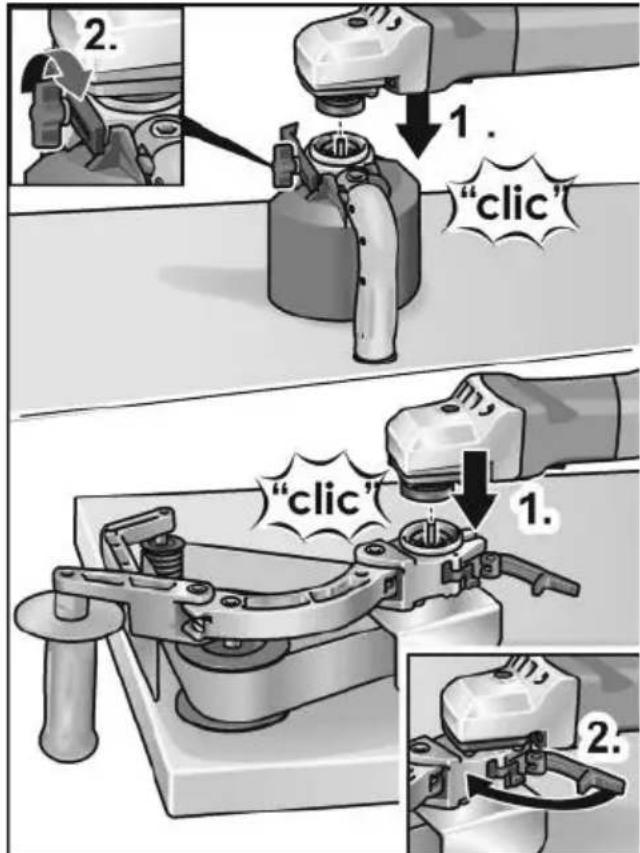

Монтаж на приставките

■ Поставете желаната приставка върху равна работна повърхност с бързото съединение нагоре.
■ Отворете затягация лост при приставката.

■ Поставете задвижващия модул в желана позиция към приставката и натиснете надолу докато не чуете прищракване (1.).
■ Затворете затегателния лост, респ. затегнете фиксиращия винт (2.).

УКАЗАНИЕ

Зацепванията на бързото съединение на задвижващия модул и приставката се свързват автоматично при включване.

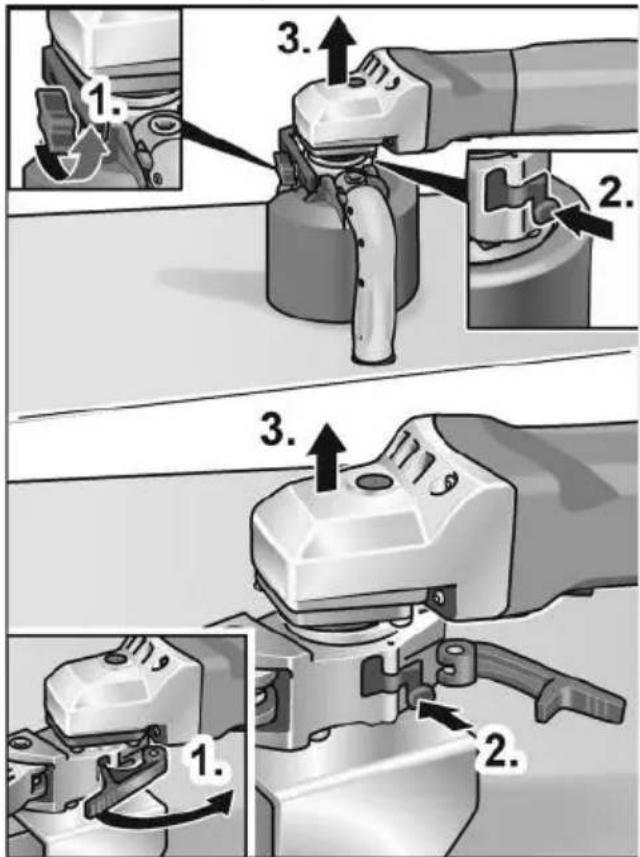

Демонтаж на приставките

■ Отворете затягация лост при приставката, респ. разхлабете фиксирация винт (1.).
■ Натиснете и задръжте разблокиращия лост (2.).
■ Повдигнете задвижващия модул от приставката (3.).

Приставка за изглаждане BSE 14-3 100 / BBE 14-3 110

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

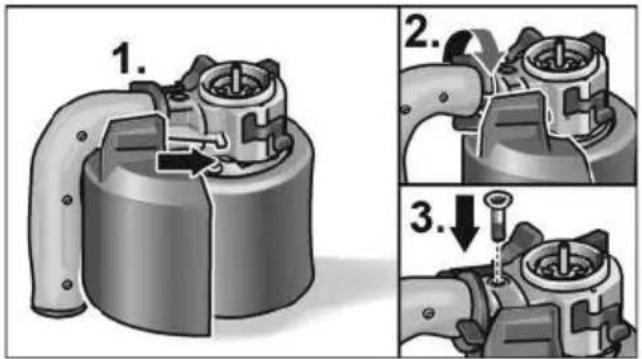

Монтиране на предпазния капак

ВНИМАНИЕ!ВНИМАНИЕ!

Приставката за изглаждане може да се използва само с монтиран защитен капак.

1. 2. 3.

■ Отворете затварящия пръстен за закрепване на капака.
■ Поставете предпазния капак (1.).
■ Затворете затварящия пръстен за закрепване на капака (2.).
■ Завийте обезопасителния винт (3.).

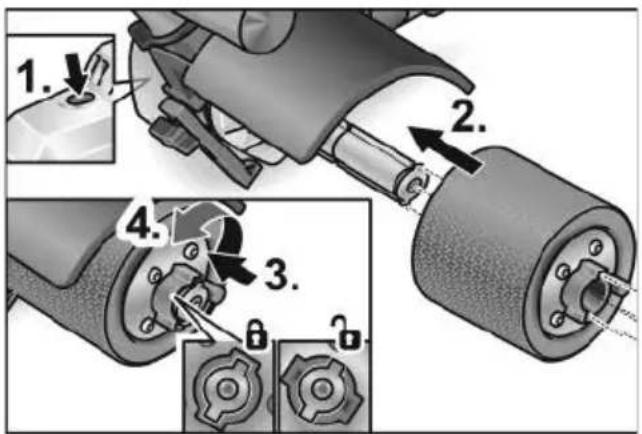

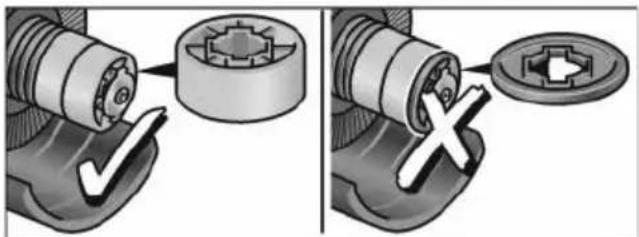

Закрепете инструмента

Поставката за инструмента позволява смяна на инструмента без използване на допълнителни инструменти.

■ Изтеглете щепсела.
■ Натиснете и задръжте натиснато блокирането на шпиндела (1.).

1. 2. 3. 4.

■ Избутайте инструмента, респ. носача на инструмент върху поставката за инструмент (форма на напасване канал-изпъкнала част) (2.).
■ Натиснете инструмента срещу пружинния натиск надолу (3.) и завъртете по часовниковата стрелка (4.). Поставката за инструмент е заключена.

i УКАЗАНИЕ

Поставката за инструмент има ширина от 100 мм. Според ширината на инструмента трябва да се използват няколко инструмента или да се изравнят различия в ширината посредством дистанционни пръстени.

Примери:

• Полиращо колело 50 мм широко: ...... 2 инструмента
  – Телена четка 70 мм широка: ......дистанционни пръстени
• Полиращ кръг 10 мм широк: ...... 8 инструмента и дистанционни пръстени

■ Пъхнете щепсела в контакта.
■ Включете електроинструмента (без прищракване) и оставете да работи за ок. 30 секунди. Проверете за дисбаланс и вибрации.
■ Изключете електроинструмента.

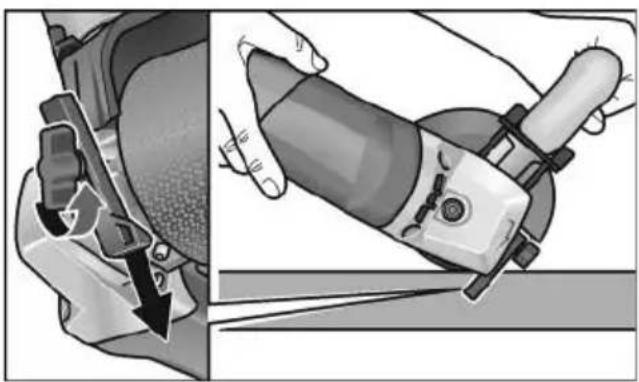

Използване на паралелен ограничител

Паралелният ограничител гарантира точният ход по права линия при обработка на профили.

■ Развийте фиксиращия винт върху паралелния ограничител (1.).
■ Настройте паралелния ограничител (2.).

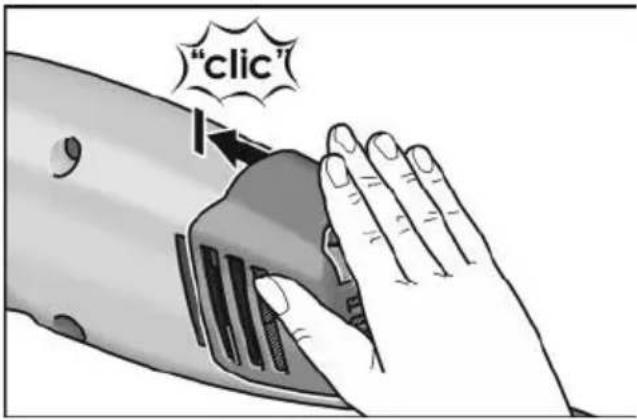

Поставяне на капачето за защита против прах

"clic"

■ Пъхнете капачето за защита против прах докато не прищрака.

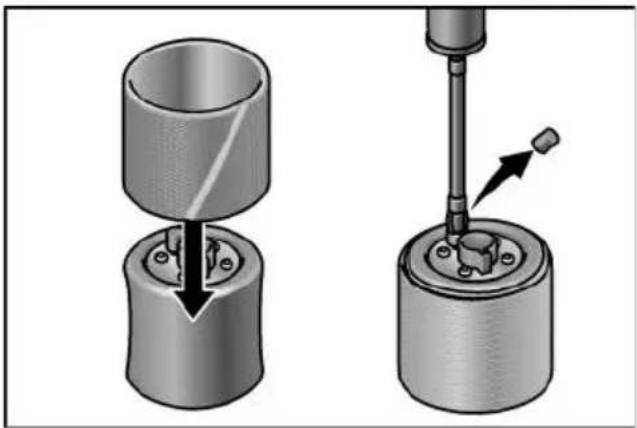

Работа с гумена въздушна ролка Гумената въздушна ролка е особено подходяща за шлифоване на контури, тъй като тя се напасва към формата на повърхността на детайла.

■ Избутайте шлифовъчната втулка върху ненапомпената гумена въздушна ролка.
■ Свалете капачето на вентила. Напомпайте с помпата гумената въздушна ролка.
■ За изпускане на въздуха отворете вентила с обратната страна на капачето на вентила.

i УКАЗАНИЕ

Ако размерът на шлифовъчната втулка трябва да се сменя много често, ние препоръчваме използването на втора гумена въздушна ролка от програмата за принадлежности.

Указание за работа за приставката за изглаждане

ВНИМАНИЕ!

След изключване приставката за шлайфане продължава за кратко да се движи.

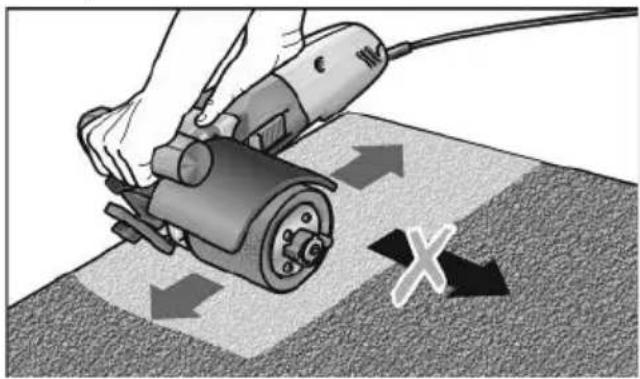

Обработка на равни повърхности:

■ Дръжте електроинструмента с две ръце. За декоративно завършване на повърхността:

■ Внимателно поставете електроинструмента върху повърхността, която ще се обработка и започнете да го движите с линейни движения напред и назад.

Присъединяване на съоръжение за изсмукване

i УКАЗАНИЕ

Използването на специална прахосмукачка FLEX от клас М се препоръчва.

■ Закрепете маркуча за изсмукване към свързващия накрайник на предпазния капак.
■ Закрепете свързващия кабел със спадащите към обхвата на доставката държачи за кабели (3x) към маркуча за изсмукване.

■ Свържете маркуча за изсмукване към съоръжението за изсмукване. Съблюдавайте упътването за употреба на съоръжението за изсмукване! Проверете закрепването! При нужда използвайте подходящ адаптер.

УКАЗАНИЕ

Ако Вашата прахосмукачка се нуждае от специален свързващ накрайник (т.е. друг свързващ накрайник, а не 32 mm/36 mm стандартен свързващ накрайник, който е част от обхвата на доставката на електроинструмента), свържете се с Вашия доставчик на прахосмукачки, за да си набавите подходящ адаптер.

Приставка за лентов шлифовъчен инструмент за тръби BRE 14-3125

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

Поставяне или смяна на шлифовъчната лента

ВНИМАНИЕ!

Спазвайте зададената предварително посока на движение на лентата! Посоката на движение трябва да съответства на стрелката за посока на движение върху редукторната глава.

■ Изтеглете щепсела.
■ Притиснете балансьора в посока на задвижвашата ролка и го задръжте.

■ Поставете шлифовъчната лента върху ролките.
■ Отпуснете балансьора.
■ Проверете дали лентата лежи напълно върху ролките.

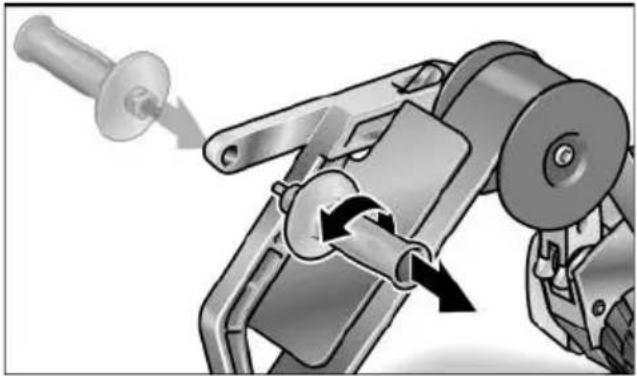

Преместване на ръкохватката

За работа по труднодостъпни места, като напр. по монтирани върху стени перила, ръкохватката може да се монтира от другата страна на балансьора.

Указание за работа за приставката за лентов шлифовъчен инструмент за тръби

ВНИМАНИЕ!

След изключване приставката за шлайфане продължава за кратко да се движи. Лентовият шлифовъчен инструмент има следните предимства пред шлифовъчния диск: – хладно заточване, – по-чисто завършване без жлебове, – висока отделяща мощност, – висока производителност поради големия ъгъл на обхват (в зависимост от диаметъра).

Шлифован:

УКАЗАНИЕ

След поставянето върху детайла и преди включване на машината проверявайте дали лентата е изцяло легнала върху ролките.

– Обработката на тръби става между ролки 11 и 12.
– Ђгълът на обхват и мощността на отделяне могат да се променят според натиска на притискане.
– Колкото по-малък е диаметърът на тръбата, толкова по-голям е възможният ъгъл на обхват. Възможни са до 270°.

Запечатване:

Много производители препоръчват запечатването на завършените повърхности със защитен спрей (вж. принадлежности за неръждаема стомана на Flex).

Повече информация относно продуктите на производителя ще откриете на www.flex-tools.com.

Включване и изключване

Кратковременно включване без блокиране

■ Преместете превключвателя напред и го задръжте.
■ За изключване пуснете превключвателя.

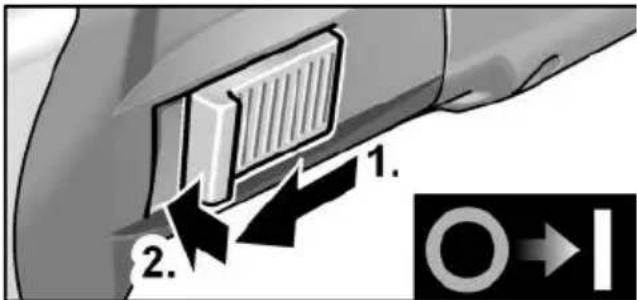

Продължителна работа с блокиране

■ Преместете превключвателя напред (1.) и го застопорете чрез натискане върху предния край (2.).

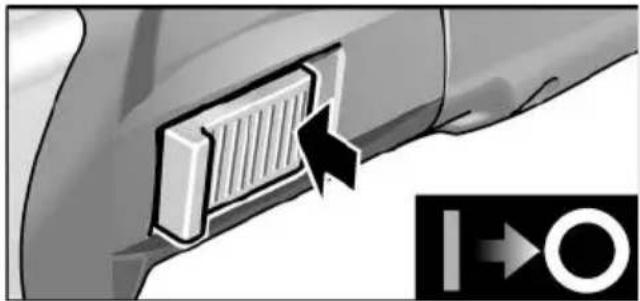

■ За изключване деблокирайте превключвателя чрез натискане върху задния край.
i УКАЗАНИЕ!

След прекъсване на електрозахран- ването включеният уред не продължава да работи.

Предварителен избор на обороти

Скоростта на работа може да се регулира с регулатора безстепенно според изискванията на материала.

3 + -

Степен	Обороти на приставката за изглаждане [об./мин.]	Скорост на лентата на приставката за лентов шлифовъчен инструмент за тръби [м/сек]
1	1000 3,5
2	1500 4,8
3	2000 6,1
4	2500 7,4
5	3000 8,7
6	3500 10,0

Обслужване и поддръжка

ПРЕДУПРЕЖДЕНИЕ!

Преди всякакви дейности по електро- инструмента изтегляйте щепсела.

Почистване

ПРЕДУПРЕЖДЕНИЕ!

При обработването на метали при интензивно използване във вътрешността на корпуса може да се натрупа проводим прах. Намаляване ефекта на предпазната изолация! Използвайте машината през предпазен прекъсвач за грешен ток (задействащ ток 30 mA).

■ Почиствайте уреда и въздушните отвори редовно. Честотата зависи от обработваните материали и от продължителността на използване.
■ Издухвайте вътрешността на корпуса с мотора със сух въздух.

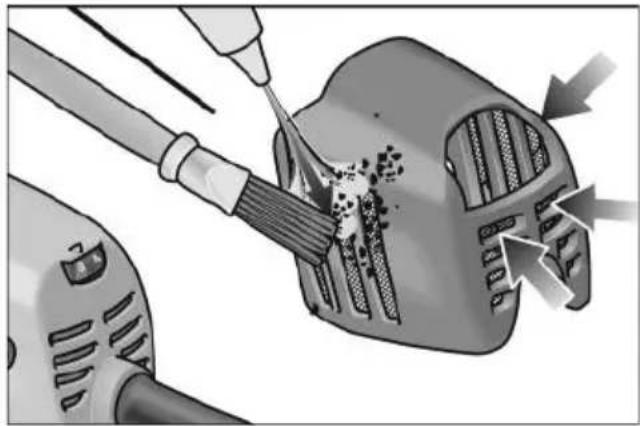

Почистване капаче за защита против прах

■ Грубо почистете металлата решетка на отвора за въздух с четка.
■ След това обдухайте със сгъстен въздух в странична посока.

■ При силно замърсяване откачете капачето, свалете го и го издухайте напълно със сгъстен въздух.

Четки

Задвижващият модул е оборудван с изключващи въглеродни четки. След достигане на грани-цата на износване на изключващите четки електроинструмента автоматично се изключва.

УКАЗАНИЕ!

За смяна използвайте само оригинални части на производителя. При използване на чужди изделия ангажиментът за гаранция на производителя отпада.

По време на работа огънят може да се наблюдава през задните отвори за въздух. При силно искрене на четките незабавно изключете електроинстру- мента. Предайте задвижващия модул на оторизиран от производителя сервис за работа с клиенти.

Скоростна кутия

УКАЗАНИЕ!

По време на действие на гаранционния срок не развивайте винтовете на предавателната глава. При неспазване отпадат задълженията за гаранция на производителя.

Ремонти

Извършвайте ремонти само в оторизирани от производителя специализирани сервиси.

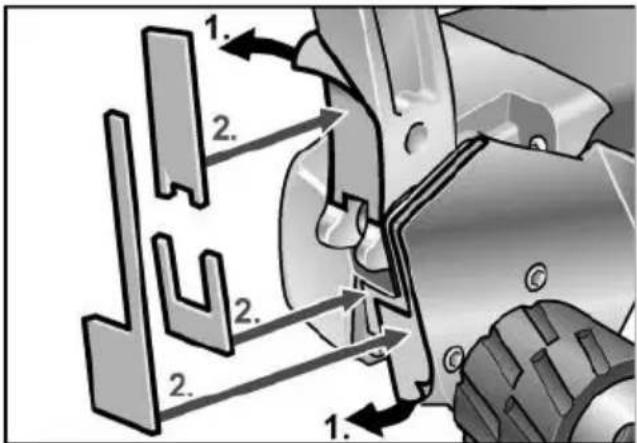

Смяна на износващите се части

По време на работа на приставката за лентов шлифовъчен инструмент се получава износване на предпазителя на кечето върху балансьора. Резервни части могат да се набавят от производителя, респ. от дистрибутора.

Допълнителни принадлежности, и в частност инструменти за шлифоване можете да намерите в каталозите на производителя.

Сборни чертежи и списъци с резервни части можете да намерите на нашата уеб страница: www.flex-tools.com

Указания за изхвърляне

ПРЕДУПРЕЖДЕНИЕ!

Направете амортизираните уреди неизползваеми като отстраните електрическия кабел.

Само за държави – членки на ЕС Не изхвърляйте електрическите уреди в общия боклук!

В съответствие с Директива 2012/19/ЕС относно отпадъци от електрическо и електронно оборудване (ОЕЕО) и приложението й в националното законодателство използваните електри- чески уреди трябва да се събират разделно и да бъдат преработвани за опазване на околната среда

УКАЗАНИЕ!

За възможностите за изхвърляне се осведомете при търговеца!

Декларация за съответствие (€

Декларираме с цялата си еднолична отговорност че описаният в «Технически данни» продукт съвпада със следните норми или нормативни документи:

EN 62841 в съответствие с разпоред- бите на директиви 2014/30/EC, 2006/42/EO, 2011/65/EC.

Отговорен за техническите документи FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.Gaudi B.S. 2014

Изключване на отговорност

Производителят и неговите представители не отговарят за нанесени щети и пропуснати ползи поради прекратяване на работата, които са причинени от продукта или от невъзможността да се използва продукта.

Производителят и неговите представители не отговарят за щети, които са причинени от неправомерно използване или използване в комбинация с продукти на други производители.

Содержание
