LIETOŠANAS INSTRUKCIJA BBE 14-3 110 Flex

Iv Lietošanas pamācības oriģināls 341

Trokšni un vibrācija 345

Tehniskā informācija 346

Iss apskats 347

Lietošanas noteikumi 348

Tehniskā apkope un kopšana ..... 352

Norādījumi par likvidēšanu ..... 353

C ∈-Atbilstība 354

Atbildības izslēgšana 354

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Lietojiet acu aizsargu!

Aizsargklas II (pilna izolācija)

Norādījums par vecās iekārtas likvidēšanu (sk. 353. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms leŋkslipmašinas izmantošanas izlasiet un rīkojieties saskaṇā ar:

• šo lietošanas pamācību,
• pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
• darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šī leŋkslīpmašīna ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Lenkslipmašinu drīkst izmantot tikai

• paredzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Piedziņas vienība BME 14-3 L paredzēta tikai turpmāk norādīto pierīču darbināšanai.

Elektroierīce ir paredzēta lietošanai ar spodrināšanas pierīci BSE 14-3 100 / BBE 14-3 110

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– virsmu apstrādāšanai, kā piem., satinēšanai, strukturēšanai, pulēšanai, tīrīšanai ar suku, līdzināšanai, rūsas noņemšanai no tērauda, nerūsējošā tērauda vai krāsainajiem metāliem,

– darbā ar instrumentiem, kurus šai mašinai piedāvā ražotājs.

Koka virsmu apstrāde ir aizliegta.

Elektroierīce ir paredzēta lietošanai ar lentas slīpēšanas pierīci BSE 14-3 125

– profesionālai izmantošanai rūpniecībā un amatniecībā,
- nerūsējošā tērauda cauruļu galu apstrādei,
– apaļu stieņu profilu, kā arī cauruļu slīpēšanai,
– abrazīvo lentu un aprīkojuma izmantošanai, kas ir norādīts šajā pamācībā vai kuru ir ieteicis ražotājs.

Drošības norādes elektroierīcei ar spodrināšanas pierīci

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

Kopējie drošības noteikumi slīpēšanai ar smilšpapīra loksnī, pulēšanai un darbam ar stiepļu suku

• Šis elektroinstruments jāizmanto kā smilšpapīra slīpmašīna, pulētājs un darbam ar stieplu sukām. Ievērojiet visus drošī-bas tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi.
• Šis elektroinstruments nav piemērots slīpēšanai un griešanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
  ■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.
  Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.
  ■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam.

Aprīkojums, kas griežas ātrāk par pieļau- jamo ātrumu, var salūzt un tikt atmests atpakal.

■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem.
Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.

- Darbinstrumentiem, kas stiprināmi ar vītnes palīdzību, stiprinošajai vītnei precīzi jāatbilst slīpmašīnas darb-vārpstas vītnei. Darbinstrumentiem, kas stiprināmi ar balstpaplāksnes palīdzību, atvēruma diametram jāatbilst balstpaplāksnes stiprinošā pacēluma diametram. Darbinstrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Ikreizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vaislīpēšanas diski nav atslānojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojā-jumus vai izmantojiet nebojātu izman-tojamo instrumentu. Ja ir notikusi izman-tojamā instrumenta kontrole unt izmanto-šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.

Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles.

Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām.

Acis jāaizsargā no lidojošiem sveškermeniem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.

■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.
■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli. Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu arī ierīces metāla detalās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā.

Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējo-šajā izmantojamā instrumentā.

■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies.

Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jāno-liek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.

■ Nelaujiet elektroinstrumentam darboties, ja Jūs to nesat.

Jūsu apgērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.

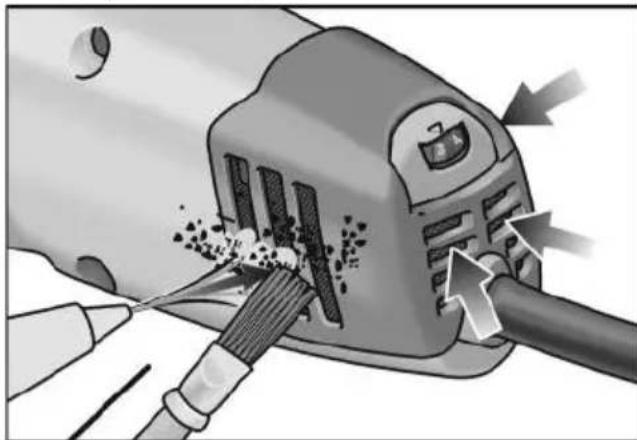

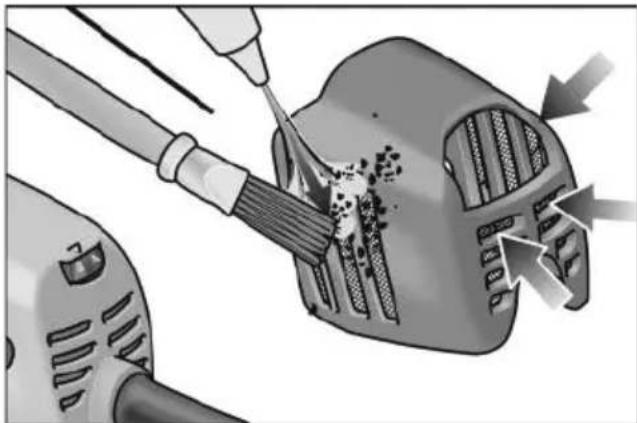

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas.

Motora ventilators ilevelk korpusā puteklus, un liels sakrājušos metāla puteklu daudzums var izraisīt elektrobīstamību.

■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā.

Dzirksteles var šos materiālus aizdedzināt.

■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škīdri dzesēšanas līdzekļi.

Üdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas škīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izman-tojamā instrumenta pēkšņu apstāšanos.

Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokešanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu.

Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā.

Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektro-instrumenta izmantošanas rezultāts.

To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā.

Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, lai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā.

Atsitienā laikā izmantojamais instru- ments var izdarīt kustību pāri Jūsu rokai.

- Izvairieties ar savu kermeni no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts.

Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stū-riem, asām malām utt. Novērsiet izman-tojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.
Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.
■ Neizmantojiet kēdes vai zobzāgplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas šķīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu blokēšanu, plīšanu vai atsitienu.

īpaši drošības tehnikas noteikumi pulēšanai

■ levērojiet, lai pulēšanas apvalka detaļas nebūtu valīgas, īpaši nostiprināšanas auklas. Nesablīvējiet un nesaīsiniet nostiprināšanas auklas. Valējas, līdzi rotējošas nostiprināšanas auklas var satvert Jūsu pirkstus vai aizķerties sagatavē.

īpaši drošības tehnikas noteikumi darbā ar stiepļu sukām

■ levērojiet, ka no stieplu sukas arī parastās izmantošanas laikā izkrīt stieplu gabaliņi. Nepārslogojiet stieples ar pārāk lielu piespiešanas spiedienu. Prom lidojošie stiepli gabali var ľoti viegli iesprausties plānā apgērbā un/vai ādā.
■ Ja tiek ieteikts aizsargapvalks, tad nodrošiniet, lai aizsargapvalks un stiepļu suka nesaskartos. Šķīvjveida un katlu suku diamets var tikt palielināts ar piespiešanas spiediena un centrbēdzes spēka palīdzību.

Drošības norādes elektroierīcei ar cauruļu lentas slīpēšanas pierīci

BRĪDINĀJUMS!

Tizlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Satveriet ierīci aiz izolētajām rokturu virsmām, jo abrazīvā lente var saskar-ties ar savu tīkla kabeli. Zem sprieguma esošā vada bojājumi var izraisīt spriegumu metāla ierīces detaļās un elektrotraumas.
■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontakt-dakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektro-traumu iegūšanas risku.
■ Izmantojiet elektroinstrumentu tikai sausajai slīpēšanai. Ūdens iekļūšana elektroiekārtā paaugstina elektrotraumu izraisīšanas iespēju.
■ Strādājot ar elektroinstrumentu, virziet to ar abām rokām. Rokturim jābūt piemontētam! leslēdziet mašīnu tikai tad, kad abas rokas atrodas tvēriena pozicijā.
■ levērojiet, lai rokas neatrastos darbībā esošās abrazīvās lentes tuvumā. Vadrullīša zonā pastāv saspiešanas traumu bīstamība. Balstoties uz ierīces darbības principu un garantēto elastību, nav iespējama šo ierīces bīstamības zonu pilnīga novēršana.
■ No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. leelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas celu slimības un/vai alergiskas reakcijas.
– Nodrošiniet labu darba iecirkna vēdināšanu!
– Ja iespējams, izmantojiet eksternu putekļu nosūkšanu.
– Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana.

■ Neapstrādājiet materiālus, no kuriem var izdalīties veselībai bīstamas vielas (piem., azbests).
■ Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80%. Ugunsbīstamība!
■ lerīces, kuras tiek izmantotas zem klajas debess vai ar metāla putekļiem piesātinātā vidē, jāpieslēdz pie nopūdes strāvas automatiskā aizsargslēdža (nostrādes strāva maks. 30 mA). Neizmantojiet nodilušas, ieplīsušas vai stipri nolietotas abrazīvās lentes. Bojātas abrazīvās lentes var pārplīst, tikt atmestas atpakaļ un izraisīt traumas.
■ Pirms ekspluatācijas pārbaudiet slīpēšanas instrumentu pareizu montāžu un nostiprinājumu. leslēdziet ierīci uz 30 sekundēm bez slodzes!
■ Nekavējoties pārtrauciet izmēginājuma palaidi lielas vibrācijas vai citu bojājumu konstatēšanas gadījumā. Cēloņa konstatēšanai pārbaudiet mašīnu.
■ Nenoslogojiet elektroinstrumentu pārāk stipri, lai tas neapstātos vai arī, lai neizslīdētu abrazīvā lente.
■ Pirms elektroinstrumenta nolikšanas izslēdziet elektroinstrumentu un ľaujiet veikt izskrējienu.
■ Elektroinstrumentu nedrīkst iespīlēt skrūvspīlēs.
■ Tīkla kabelim vienmēr jāatrodas aiz elektroinstrumenta.
■ lespīlējiet sagatavi, ja tā nav nostiprināta, vai ja tās stabilitāte tiek nodrošināta sava pašsvara dēļ.
■ Uzglabājiet un lietojiet slīpēšanas instrumentus, vadoties pēc ražotāja norādījumiem.

Citi drošības tehnikas noteikumi

■ Izmantojiet tikai ārdarbiem paredzētus pagarinājuma kabelus.
■ lerīces apzīmēšanai izmantojiet tikai uzīmes. Neurbiet korpusā caurumus.
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.

Trokšni un vibrācija

NORĀDĪJUMS

Ar A novērtēto trokšņu līmeni, kā arī kopējās vibrāciju vērtības skatīt tabulā „Tehniskā informācija“.

Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 62841.

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.

Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus.

Bet, ja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes.

Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.

Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instru- mentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Tehniskā informācija

Ierīces modelis Spodrināšanas mašina		BSE 14-3 100BBE 14-3 110	Cauruļu lentes slīpmašinaBRE 14-3 125
Patērējamā jauda(--> 110 V)	W	1400(1150)
Izmērītais apgriezienu skaits	apgr./min.	4300
Apgriezienu skaits tukšgaitā	apgr./min.	1000 – 3500
Instrumenta maks. ∅ mm 125 –
Instrumenta platums mm 100 –
Instrumenta nostiprinājums mm 19 –
Lentes izmēri (garums x platums) mm – 760 x 40
Lentes ātrums m/s –	3,5 – 10,0
Svars atbilstīgi „EPTA procedūrai 01/2003”
Piedziņa bez pierīcēm (bez kabeļa)	kg	2,1
Piedziņa ar pierīci (bez kabeļa)	kg	2,9	3,6
Aizsargklase		II/☐
Ar A novērtētais trokšņu līmenis atbilst EN 62841 (skatīt „Trokšņi un vibrācija “):
Skaņas spiediena līmenis LpA	dB(A)	82,1	82,5
Skaņas jaudas līmenis LWA	dB(A)	93,1	93,5
Nedrošība K	db	3,0
Kopējā vibrāciju vērtība atbilst EN 62841 (skatīt „Trokšņi un vibrācija “):
Emisijas koeficients an satinējot metāla virsmas	m/s2	< 2,5	–
Emisijas koeficients an slīpējot metāla caurules	m/s2	–	< 2,5
Nedrošība K	m/s2	1,5

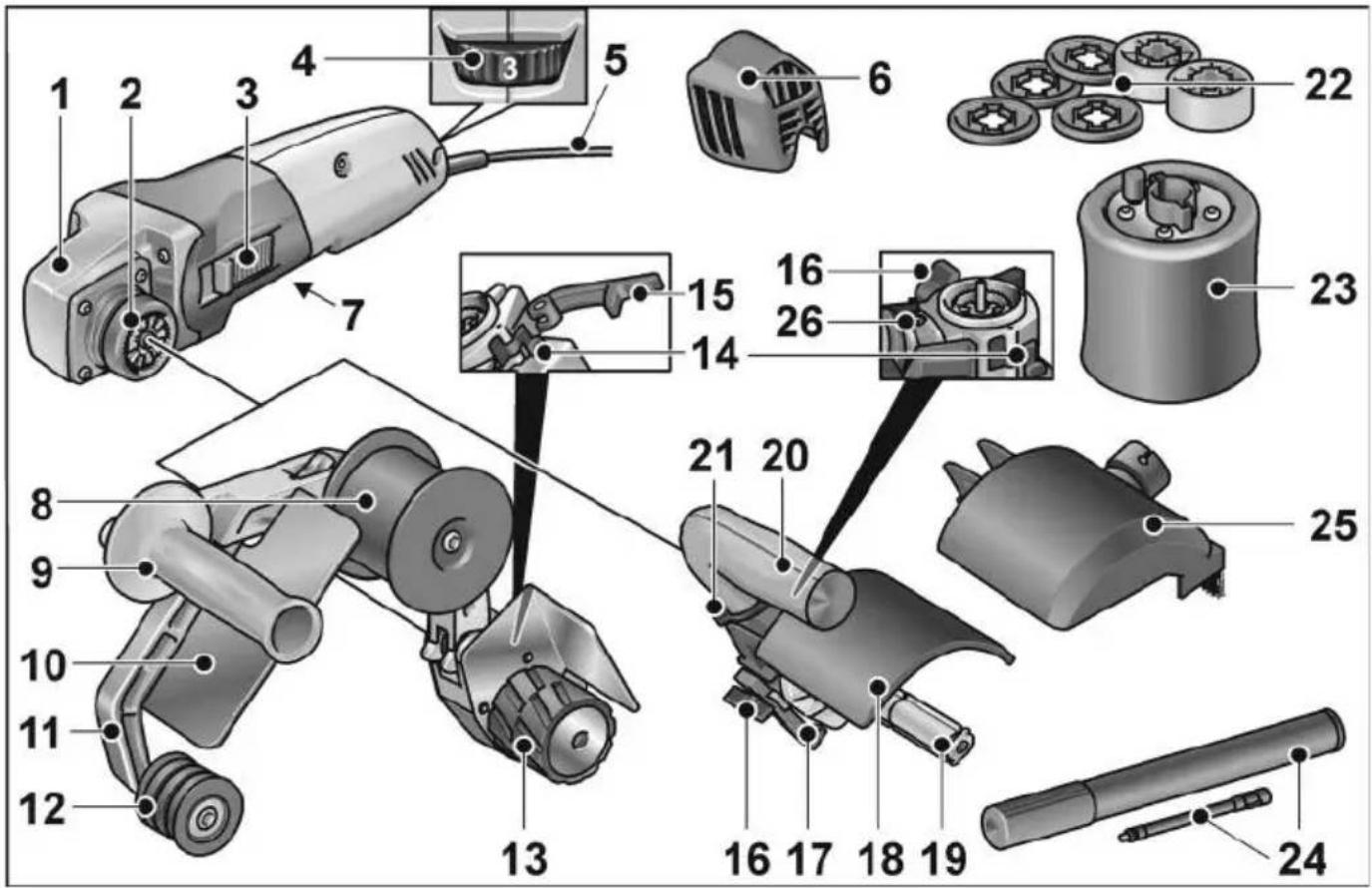

Iss apskats

Piedziņas vienība BME 14-3L

1 Pārvada galva
2 Pierīču ātrais savienojums
3 Slēdzis

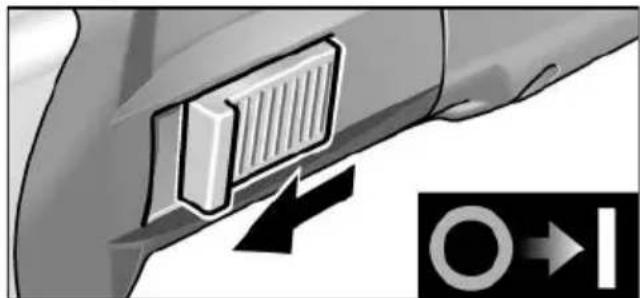

leslēgšanai un izslēgšanai.

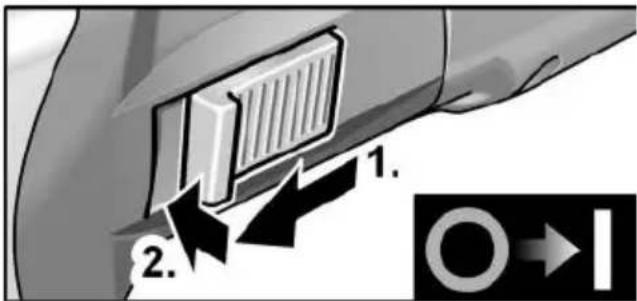

Ar ilgstošas ekspluatācijas fiksēšanu.

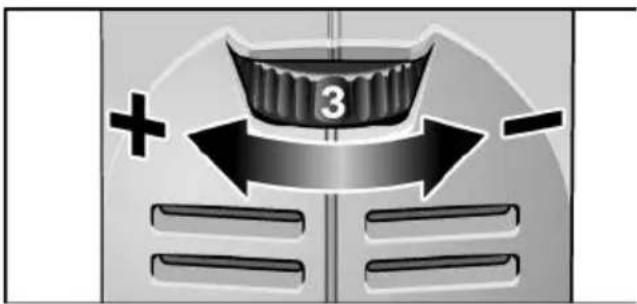

4 Apgriezienu skaita iepriekšizvēles nostādīšanas disks
5 4,0 m tikla kabelis ar tikla kontaktdakšu
6 Putekļu aizsargvāks
7 Firmas plāksnīte 1)
Lentas slīpēšanas pierīce BRE 14-3125
8 Vadrullitis ar vadītājmalu
9 R o k t u r i s
10 Roku aizsargelements
11 Svärstsvira

Ar atsperi, abrazīvās lentes savilkšanai.

12 Vadrullītis ar vadītājmalu
13 Dzenošais veltnis bez vadītājmalas
14 Ātrā savienojuma atblokēšanas svira
15 Ātrā savienojuma fiksācijas svira

Spodrināšanas pierīce BSE 14-3 100 /

BBE 14-3 110

16 Paralēlās atdures iestatīšanas skrūve
17 Paralēlā atdure
18 Aizsargapvalks
19 Darbarīka stiprinājums
20 Rokturis
21 Pārsega stiprinājuma noslēggredzens
22 Distances gredzeni 2)
23 Gumijas gaisa veltnis 2)
24 Gaisa sūknis 2)
25 Aizargvāks ar nosūkšanu
26 Drošības skrūve

1) nav attēlots
2) komplekta sastāvā

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Pirms ekspluatācijas

Izpakojiet piedziņas vienību un pierīces, pārbaudiet, vai piegādes komplekts ir pilnīgs, un, vai transportēšanas laikā nav radīti bojājumi.

Pierīču montāža

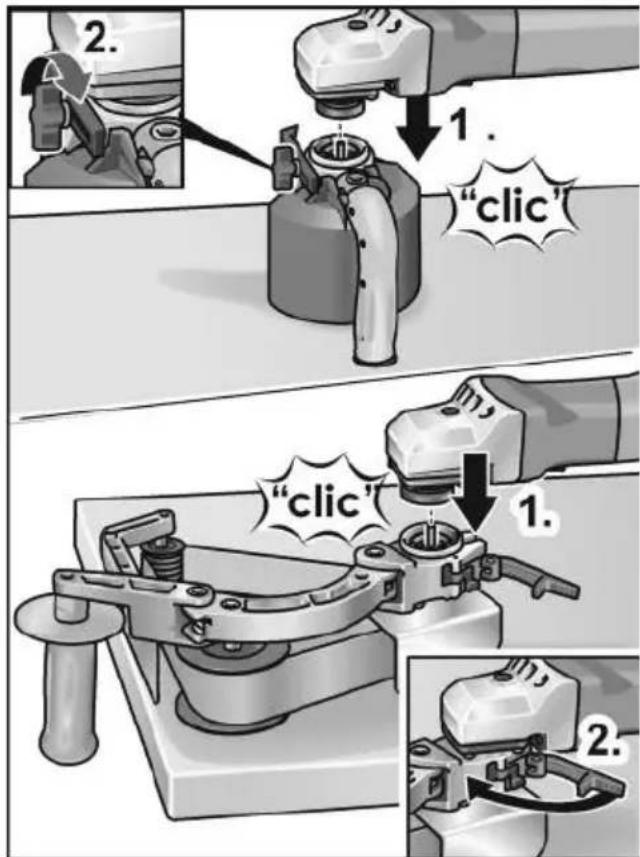

Novietojiet vēlamo pierīci uz līdzenas apstrādes virsmas tā, lai ātrais savienojums būtu pavērsts augšup. Atlaidiet pierīces fiksācijas sviru.

Novietojiet piedziņas vienību vēlamajā pozīcijā pret pierīci un spiediet piedziņas vienību lejup, līdz tā dzirdami nofiksējas 1.). Aizveriet fiksācijas sviru vai pievelciet fiksācijas skrūvi (2.).

NORĀDĪJUMS

Piedziñas vienības un pierīces ātrā savienojuma sazobe tiek automātiski savienota, ieslēdzot ierīcí.

Pieriču demontāža

Atlaidiet pierīces fiksācijas sviru vai atskrūvējiet fiksācijas skrūvi (1.).

Nospiediet un turiet atblokēšanas sviru (2.). Nonemiet piedziņas vienību no pierīces (3.).

Spodrināšanas pierīce

BSE 14-3 100 / BBE 14-3 110

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

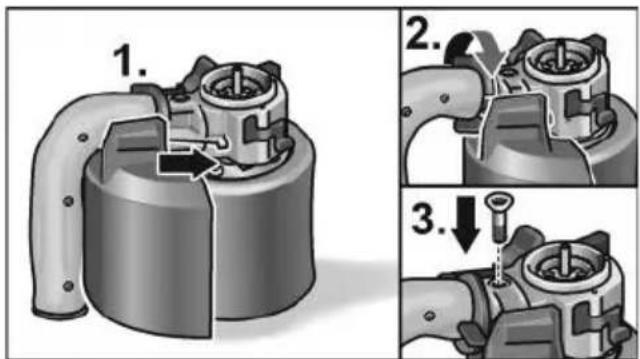

Aizsargpārsega montāža

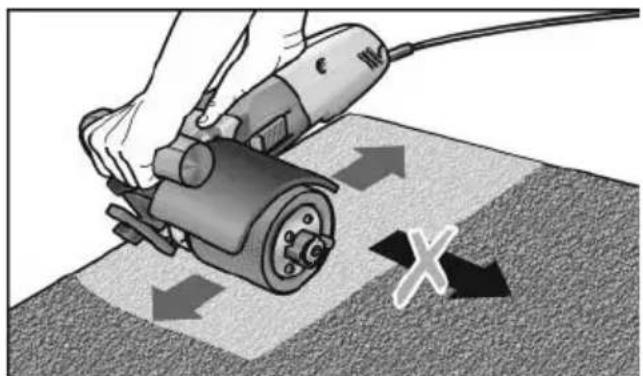

UZMANĪBU!

Spodrināšanas pierīci atļauts lietot tikai ar piemontētu aizsargpārsegu.

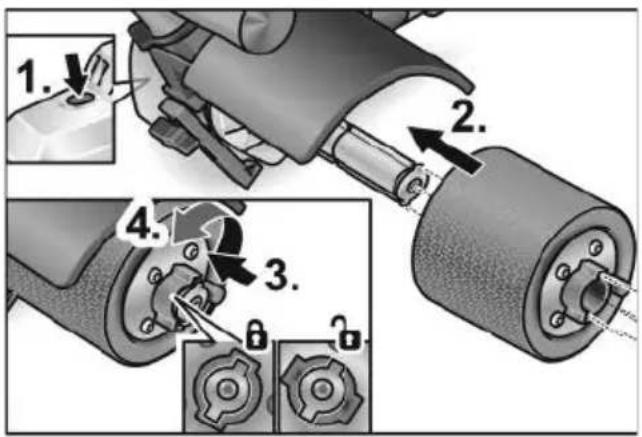

1. 2. 3.

■ Nonemiet pârsega stiprinājuma noslēggredzenu.
■ Uzlieciet aizsargpārsegu (1.).
■ Uzlieciet pârsega stiprinājuma noslēggredzenu (2.).
■ leskrūvējiet fiksācijas skrūvi (3.).

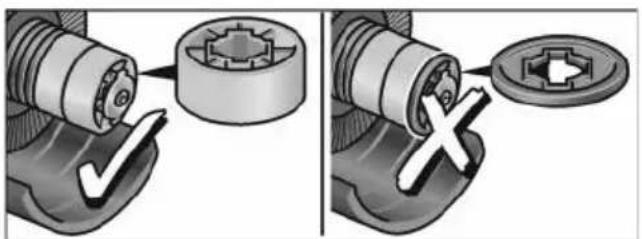

Instrumenta nostiprināšana

Darbarīku stiprinājums to nomaiņu Įauj veikt bez instrumentiem.

■ Atvienojiet kontaktdakšu.
■ Nospiediet darbvārpstas aretieri un turiet nospiestu (1.).

1. 2. 3. 4. 5.

■ Bīdiet instrumentu jeb instrumenta suportu uz instrumenta nostiprinājuma (formas pielāgošana rieva-atspere) (2.).
■ Spiediet darbarīku lejup pretī atsperes spēkam (3.) un grieziet to pulksteņa rādītāju virzienā (4.). Darbarīka stiprinājums ir nofiksēts.

i NORĀDĪJUMS

Instrumenta nostiprinājuma platums sastāda 100 mm. Atkarībā no instrumenta platuma nepieciešama vairāku instrumentu uzlikšana vai platuma atšķirību izlīdzināšana ar distancgredzena palīdzību. Piemēram:

• Pulēšanas ripa, platums 50 mm: ...... 2 instrumenti
• Stieplu suka, platums 70 mm:...... Distances gredzeni
• Auduma pulēšanas ripa, platums 10 mm: .....8 instrumenti un distances gredzeni

■ lespraudiet kontaktdakšu kontaktligzdā. ■ ieslēdziet elektroinstrumentu (bez iefiksēšanās) un ľaujiet apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi. ■ Izslēdziet elektroinstrumentu.

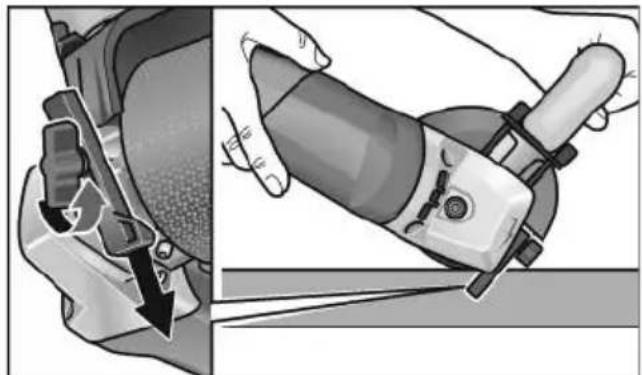

Paralēlās atdures izmantošana

Paralēlā atdure nodrošina taisnu ierīces kustību, veicot profilu apstrādi.

■ Atskrūvējiet paralēlās atdures iestatīšanas skrūvi (1.).
■ levietojiet paralēlo atduri (2.).

■ Pieskrūvējiet iestatīšanas skrūvi.

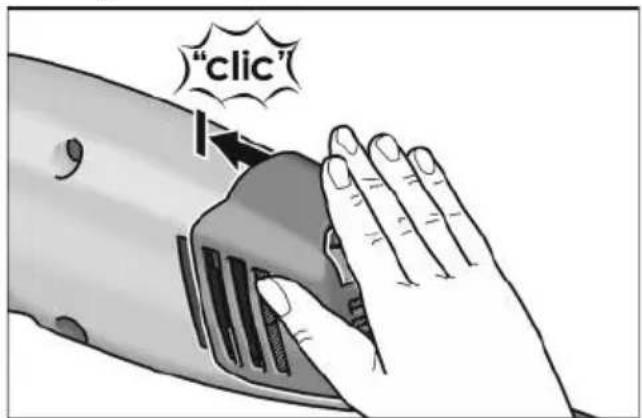

Putekļu aizsargvāka uzlikšana

"clic"

■ Uzbīdiet putekļu aizsargvāku, līdz tas fiksējas ar dzirdamu troksni.
■

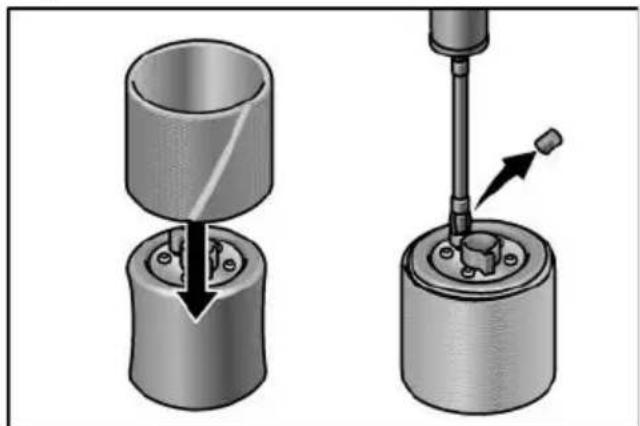

Darbs ar gumijas gaisa veltni

Gumijas gaisa veltnis ir īpaši piemērots kontūru slīpēšanai, jo to var pielāgot sagataves virsmas formai.

■ Bīdiet slīpēšanas uzmavas pāri nepiesūknētam gumijas gaisa veltnim.
■ Noņemiet vārsta vāku. Ār gaisa sūkni piesūknējiet gumijas gaisa veltni.
■ Gaisa izlaišanai atveriet vārstu ar vārsta vāka mugurpusi.

i NORĀDĪJUMS

Ja slīpēšanas uzmavas uzliku nepieciešams mainīt ľoti bieži, iesakām izmantot piederumu klāstā iekļauto otro gumijas atstarpes rulli.

Spodrināšanas pierīces lietošanas norādes

UZMANĪBU!

Pēc izslēgšanas slīpēšanas instruments īsu laíku turpina griezties.

Līdzenu virsmu apstrāde:

■ Ar abām rokām stingri turiet elektroinstrumentu.

Par dekoratīvo virsmas noslēgumu:

■ Uzmanīgi uzlieciet elektroinstrumentu uz apstrādājamās virsmas un ar lineārām kustībām virziet to turp un atpakal.

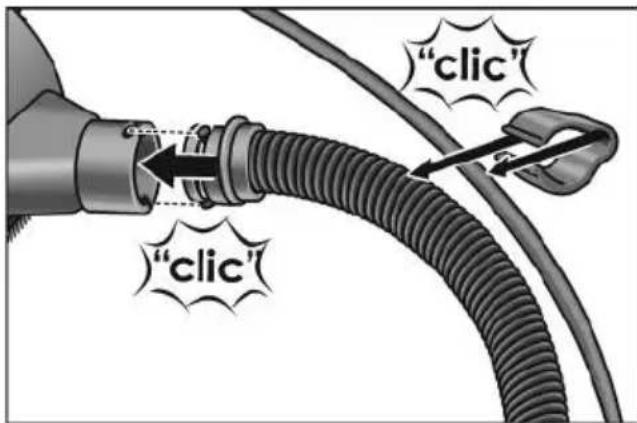

Nosucejiekartas pieslegšana

i NORĀDĪJUMS leteicama firmas FLEX specialnosuceja M kategorijas izmantošana.

■ Piestipriniet nosucejšluteni pie aizsargapvalka savienotajcaurules.
■ Piestipriniet piesleguma kabeli pie nosucejšlutenes ar piegades komplekta ietilpstoajiem kabela turetajiem (3x).

Lentas slīpēšanas pierīce BRE 14-3 1 2 5

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Abrazīvās lentes uzlikšana vai nomaiņa

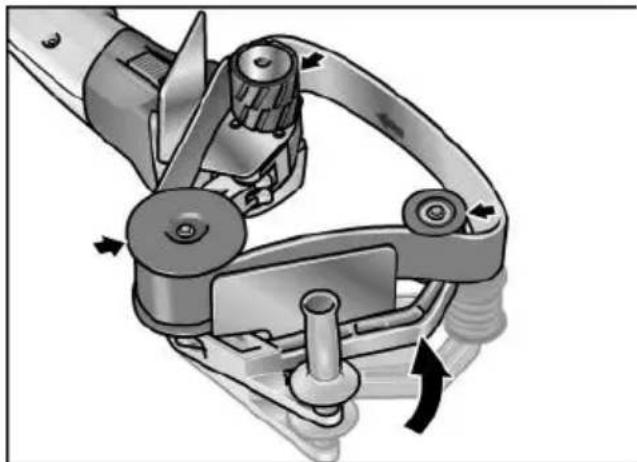

UZMANĪBU!

Tevērojiet noteikto lentes griešanās virzienu! Griešanās virzienam jāsaskan ar griešanās virziena bultīņu pie pārvada galvas.

■ Atvienojiet kontaktdakšu.
■ Nospiediet svārstsviru gumijas dzenošā veltnīša virzienā un turiet nospiestu.

■ Pārlieciet abrazīvo lenti pāri veltniem.
■ Atlaidiet svārstsviru.
■ Pârbaudiet, vai lente pilnîbā pieguļ veltniem.

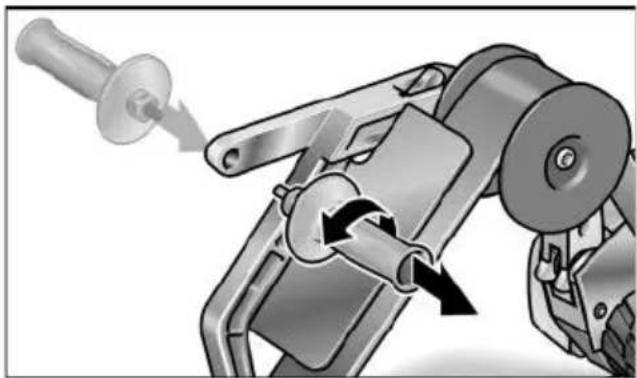

Roktura nostādīšana

Darbam grūti pieejamās vietās, piem., pie sienām piemontētām margām, rokturi var piemontēt ierīces otrā pusē.

Cauruļu lentas slīpēšanas pierīces lietošanas norādes

NORĀDĪJUMS

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

Lentes slīpmašīnai, salīdzinot ar slīpripu, ir sekojošas priekšrocības:

• auksts slīpējums,
• tīra noslēguma apstrāde bez ieskrāpējumiem,

– augsta nonemšanas jauda,
- augsta darba ražība, pateicoties lielam aptvēriena leņķim (atkarībā no diametra).

Slīpēšana:

NORĀDĪJUMS

Pēc pielikšanas pie sagataves un pirms mašīnas ieslēgšanas pārbaudiet, vai lente pilnībā pieguļ pie veltniem.

• Caurułu apstrāde tiek veikta starp 11 un 12 veltni.
• Aptvēriena lenķi un nonemšanas jaudu var izmainīt ar piespiešanas spiedienu.
  – Jo mazāks caurules diametrs, jo lielāks iespējamais aptvēriena leņķis. Pastāv iespēja līdz 270°.

Blīvējums:

Daudzi ražotāji iesaka virsmu blīvējuma beigu darbus veikt ar aizsargaerosolu (sk. Flex-Edelstahl (nerūsējošā tērauda) aprīkojumu).

Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com

leslēgšana un izslēgšana

Īslaicīgā darba režīms bez iefiksēšanās

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

Ilgstošs darba režīms ar iefiksēšanos

1. 2.

■ Nobīdiet slēdzi uz priekšu (1.) un, nospiežot tā priekšgalu (2.), iefiksējiet.

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

i NORĀDĪJUMS

Pēc strāvas padeves pārtraukšanas ieslēgtās ierīces darbība tiek pārtraukta.

Apgriezienu skaita iepriekšizvēle

Darba ātrumu var plūdeni pielāgot ar iestatīšanas elementu atbilstoši apstrādes materiāla īpatnībām.

3 + -

Pakāpe	Apgriezienu skaits spodrināšanas pierīci [apgr./min.]	Lentes ātrums lentas slīpēšanas pierīci [m/s]
1 1	000 3,5
2 1	500 4,8
3 2	000 6,1
4 2	500 7,4

Pakāpe	Apgriezienu skaits spodrināšanas pierīci [apgr./min.]	Lentes ātrums lentas slīpēšanas pierīci [m/s]
5 3	000 8,7
6 3	500 10,0

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tīrīšana

BRĪDINĀJUMS!

Apstrādājot metālus, ekstrēmos izmantošanas gadījumos korpusa iekšpusē var sakrāties elektrovadītspējīgi putekļi.

Rodas aizsargizolācijas bojājumi! Darbiniet mašīnu ar noplūdes strāvas aizs-argslēdzi (nostrādes strāva 30 mA).

■ Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Putekļu aizsargvāka tīrīšana

■ Lielākos gružus no gaisa spraugas metāla sietiņa noslaukiet ar otu.
■ Pēc tam nopūtiet ar saspiestu gaisu sāniskā virzienā.

■ Liela piesārnojuma gadījumā atākējiet vāku, noņemiet to un pilnībā izpūtiet ar saspiestu gaisu.

Oglsukas

Piedziņas vienība ir aprīkota ar ogles slīdkontaktiem, kas nodrošina automātisku izslēgšanos. Pēc ogles slīdkontaktu nodiluma robežas sasniegšanas elektroinstruments automātiski izslēdzas.

i NORĀDĪJUMS

Nomaiņai izmantojiet tikai ražotāja origināl-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Caur pakalējām ventilatora spraugām darba laikā var novērot ogluguni.

Spēcīgas oglu degšanas liesmas gadījumā nekavējoties izslēdziet ierīci. Nododiet piedziņas vienību ražotāja pilnvarotā klientu apkalpošanas dienesta darbnīcā.

Pārvads

i NORĀDĪJUMS

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Lentes slīpmašīnas ekspluatācijas laikā nolietojas svārstsviras filca aizsargs. Rezerves daļas var iegādāties pie ražotāja jeb pārdevēja.

Rezerves daļas un aprīkojums Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem. Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekār-tām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

i NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

C ∈ -Atbilstība

Ar pilnu atbildību deklarējam, ka sadaļā

„Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 62841 saskaṇā ar direktīvas

2014/30/ES, 2006/42/EB, 2011/65/ES.

Par tehnisko dokumentāciju atbild:

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ.

Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
