MANUAL DE UTILIZARE SHX70HS1200 SHX

Numero di serie: ....

SHX

GEBRUIKSAANWIJZING

Wandverwarming

SHX70HS1200

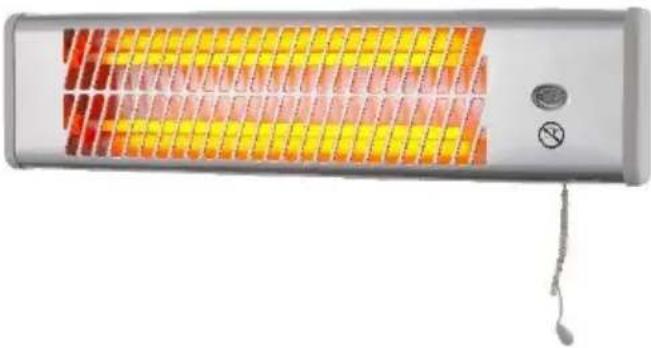

Încălzitor de perete

SHX70HS1200

Informații importante privind siguranța, amplasarea și conectarea electrică

Reciclare, eliminare, declarație de conformitate

Domeniul de aplicare a livrării

Descrierea unității

Ansamblu

Punerea în funcțiune și funcția

Curățare și întreținere

Informații tehnice

Garanție

VĂ RUGĂM SĂ CITIȚI CU ATENȚIE INSTRUCTȚIUNILE DE UTILIZARE ÎNAINTE DE A ÎNCEPE ASAMBLAREA, INSTALAREA, FUNCTIONAREA SAU ÎNTRETINEREA. PROTEJAȚI-VĂ PE DUMNEAVOASTRĂ ȘI PE CEILALȚI RESPECTÂND INSTRUCTȚIUNILE DE SIGURANȚĂ. NERESPECTAREA INSTRUCTȚIUNILOR AR PUTEA DUCE LA VĂTĂMĂRI CORPORALE ȘI/SAU DAUNE MATERIALE ȘI/SAU PIERDEREA ACOPERIRII GARANTIEI!

Utilizarea preconizată

Această unitate este rezistentă la stropire (IP24). Acest aparat este destinat încălzirii în spații exterioare acoperite (de exemplu, terase) sau în interior. Acest aparat este potrivit pentru utilizare ocazională și nu pentru funcționare continuă. Aparatul este destinat uzului privat, nu pentru uz comercial. Aparatul poate fi utilizat numai de la prize cu împământare de 220-240 V AC/50-60 Hz (10/16A).

Orice altă utilizare decât cea descrisă mai sus va deteriora unitatea. În plus, există riscul de scurtcircuit, incendiu sau şoc electric. Unitatea nu trebuie transformată, deschisă sau modificată.

INFORMATII IMPORTANTE PRIVIND SIGURANTA, STANDARDELE SI CONEXIUNILE ELECTRICE

Aviz de siguranță

AVERTISMENT: Acest aparat nu este echipat cu un dispozitiv de control al temperaturii camerei.

AVERTISMENT: Încălzitorul nu trebuie utilizat în încăperi mici ocupate de persoane care nu pot părăsi camera în mod independent, cu excepția cazului în care se asigură o supraveghere constantă. AVERTISMENT: Acest aparat este destinat exclusiv încălzirii zonelor exterioare protejate și nu trebuie utilizat în niciun alt scop.

AVERTISMENT: Nu pulverizați!

1. unitatea nu este adecvată pentru o funcționare continuă și de precizie
2. Scoateți aparatul din ambalaj și verificați dacă este în stare perfectă.

Țineți copiii departe de materialele de ambalare. Există pericol de sufocare în caz de înghițire!

1. Verificați dacă tensiunea de alimentare din gospodăria dvs. corespunde specificațiilor de pe radiator.
2. Verificați dacă cablul de alimentare și ștecherul nu sunt deteriorate înainte de a utiliza aparatul.
3. Asigurați-vă întotdeauna că aparatul este oprit înainte de a deconecta cablul de alimentare. Porniți aparatul numai cu mâinile uscate. În caz contrar: Risc de electrocutare!
4. Nu așezați obiecte inflamabile în apropierea încălzitorului radiant și nu îndreptați încălzitorul radiant spre astfel de obiecte. În cazul lenjeriei de pat, hârtiei, hainelor și perdelelor, asigurați-vă că radiatorul este amplasat sau instalat frontal la o distanță de cel puțin 1 metru. Este mai bine să instalați radiatorul radiant în lateral sau cu spatele la astfel de obiecte.

AVERTISMENT: Nu plasați în apropierea apei (cadă, piscină etc.).

1. Pentru a vă proteja împotriva şocurilor electrice, nu scufundați cablul de alimentare sau ştecherul în apă sau în alte lichide.

2. Nu introduceți niciun obiect străin în orificiile de evacuare a aerului. Atenție: Risc de electrocutare/incendiere sau de deteriorare!

3. Scoateți aparatul din priză atunci când nu îl utilizați. Pentru a vă proteja copiii, nu lăsați cablul să atârne deasupra mesei.

4. nu introduceți degetele sau obiecte străine prin grilă în timpul funcționării.

5. Nu lăsați aparatul nesupravegheat.

6. Nu folosiți radiatorul în baie, spălătorie sau în zone similare. Nu așezați aparatul în apropierea unei căzi de baie sau a altor recipiente cu apă.

7. Nu se acceptă nicio răspundere pentru daunele rezultate din nerespectarea acestor instrucțiuni de utilizare sau din utilizarea necorespunzătoare.

8. Încălzitorul nu trebuie instalat direct sub o priză de perete.

9. Acest aparat nu trebuie utilizat de către persoane (inclusiv copii) cu dizabilități fizice sau mentale, cu excepția cazului în care acestea sunt supravegheate sau au fost supravegheate sau instruite cu privire la utilizarea aparatului de către un adult pentru propria lor siguranță.

10. Copiii și alte persoane care au nevoie de asistență nu trebuie să se joace cu aparatul.

11. Copiii mai mici de 3 ani trebuie ținuți departe de aparat, cu excepția cazului în care sunt supravegheați în permanență.

12. copiii cu vârsta cuprinsă între 3 și 8 ani pot porni și opri aparatul numai dacă au fost supravegheați sau

instruiti cu privire la utilizarea în siguranță a aparatului și înțeleg pericolele rezultate, cu condiția ca aparatul să fie plasat sau instalat în poziția normală de utilizare.

1. Conectarea, reglarea, curățarea și întreținerea de către utilizator nu trebuie să fie efectuate de către copii cu vârsta cuprinsă între 3 și 8 ani. Copiii nu trebuie să se joace cu aparatul.

ATENTIE: Unitatea nu este destinată să fie operată cu un temporizator extern sau cu un sistem de telecomandă separat.

1. Scoateți întotdeauna aparatul din priză atunci când nu este supravegheat și înainte de curățare.

2. Lăsați aparatul să se răcească complet înainte de a-l curăța sau depozita. Părțile încălzitorului radiant, cum ar fi tubul de încălzire, reflectorul și piesele metalice din jur pot atinge temperaturi de peste 200°C. Risc de vătămare prin arsuri grave! Nu atingeți suprafețele fierbinti!

3. Nu efectuați nicio modificare la unitate. Nu înlocuiti singur cablul de conectare.

4. Pentru a evita supraîncărcarea unui circuit, nu folositi radiatorul într-un circuit cu alte aparate.

5. evitați utilizarea prelungitoarelor, deoarece acestea se supraîncălzesc mai ușor, creând un pericol de incendiu.

6. Cablul de conectare nu poate fi înlocuit. În cazul în care cablul este deteriorat, aparatul trebuie eliminat.

7. Nu aşezati cablul de conectare sub covoare și nu acoperiți cablul. Asigurati-vă că nimeni nu se poate împiedica de cablu.

8. Nu înfășurați cablul de conectare în jurul unității.

9. Nu utilizati aparatul în lumina directă a soarelui sau în apropierea altor surse de căldură. Aparatul nu trebuie expus la condiții meteorologice exterioare pentru perioade lungi de timp.

10. Distanța minimă a încălzitorului radiant față de podea trebuie să fie de 180 cm, iar față de celelalte laturi de 40 cm, pentru a asigura o distanță suficientă a persoanelor și animalelor față de aparat și pentru a evita arsurile. Elementul de încălzire nu trebuie să fie orientat spre tavan, ci întotdeauna spre zona care urmează să fie încălzită.

11. Nu acoperiți încălzitorul radiant în niciun caz pentru a evita supraîncălzirea.

12. Nu instalați niciodată încălzitorul radiant astfel încât să poată cădea într-o cadă sau într-un alt recipient cu apă.

13. Încălzitorul radiant nu trebuie amplasat lângă sau pe obiecte și articole inflamabile sau fuzibile, cum ar fi lemnul, paiele, perdelele, mobilierul, lenjeria de pat, hainele, hârtia, materialele plastice etc.

14. Nu utilizati aparatul în zone în care sunt depozitate benzină, lacuri sau alte lichide inflamabile.

15. Încălzitorul radiant este fierbinte atunci când este utilizat. Pentru a evita arsurile, nu atingeți aparatul cu pielea goală.

Avertisment: Încălzitorul nu este echipat cu un control al temperaturii camerei.

1. Dacă doriți să mutați radiatorul, țineți-l întotdeauna de suport și lăsați-l să se răcească mai întâi.

2. Dacă elementul de încălzire a fost atins, îndepărtați amprentele cu o cârpă moale și un agent de curățare care conține alcool. Murdăria arsă poate provoca defectiuni.

3. Nu folositi încălzitorul radiant cu mâinile ude sau umede.

4. Utilizarea aparatului nu este recomandată persoanelor cu sensibilitate redusă la căldură.

5. Este necesară prudență extremă atunci când încălzitorul este utilizat de către sau în apropierea copiilor sau a persoanelor cu deficiențe și ori de câte ori încălzitorul este utilizat și lăsat nesupravegheat.

6. Nu lăsați radiatorul pornit nesupravegheat. Atunci când radiatorul radiant nu este utilizat, scoateți-I din priză.

7. Dacă aparatul este deteriorat în mod vizibil, nu-l utilizati.

ATENTIE	RISCUL DE RĂNIREAparatul se încinge în timpul funcționării!Nu atingeți niciodată aparatul în timpul funcționării→ acest lucru ar putea cauza arsuri grave.
ATENTIE	PERICOL DE INCENDIUAparatul nu trebuie să fie acoperit în timpul funcționării!
ATENTIE	DISTANTA DE SIGURANTĂPăstrați o distanță de siguranță de cel puțin un metru față de obiectele ușor inflamabile, cum ar fi mobilierul, perdelele, hârtia etc.!LOCALIZAREPozitionați întotdeauna aparatul astfel încât aerul să poată intra și ieși fără obstacole.RISCUL DE ARSURIAparatul devine foarte fierbinte în timpul utilizării și poate provoca arsuri. Trebuie să se acorde o atenție deosebită atunci când sunt prezenți copii și persoane vulnerabile.RISC DE SUPRAÎNCĂLZIRE

Simboluri pe unitate

Simbol :

Adică:

Atenție! Nu acoperiți! Simbolul de pe aparat indică faptul că nu este permisă atârnarea de obiecte (de exemplu, prosoape, haine etc.) deasupra aparatului sau direct în fața acestuia. Aparatul de încălzire nu trebuie acoperit pentru a evita supraîncălzirea și riscul de incendiu!

Reciclare, eliminare, declaratie de conformitate

	RECICLAREMaterialele de ambalare pot fi reciclate. Prin urmare, se recomandă să le aruncați în deșeurile sortate.
	DISPOZITIESimbolul "coș de gunoi barat" impune eliminarea separată a deșeurilor de echipamente electrice și electronice (DEEE). Echipamentele electrice și electronice pot conține substanțe periculoase și periculoase pentru mediu. Prin urmare, nu le aruncați în deșeurile reziduale nesortate, ci la un punct de colectare desemnat pentru deșeuri de echipamente electrice și electronice. Procedând astfel, veți contribui la protejarea resurselor și a mediului. Pentru mai multe informații, vă rugăm să contactați dealerul dumneavoastră sau autoritățile locale. Directiva 2012/19/UE
	DECLARATIE DE CONFORMITAPrin prezenta confirmăm că acest articol este în conformitate cu cerințele, regulamentele și directivele de bază ale UE. Puteți vizualiza declarația de conformitate detaliată în orice moment la următorul link:https://www.schuss-home.at/downloads

Cu exceptia erorilor și a modificărilor tehnice.

Domeniul de aplicare a livrării

• Încălzitor radiant
  ■ Instructiuni de utilizare
  ■ Accesorii de montare

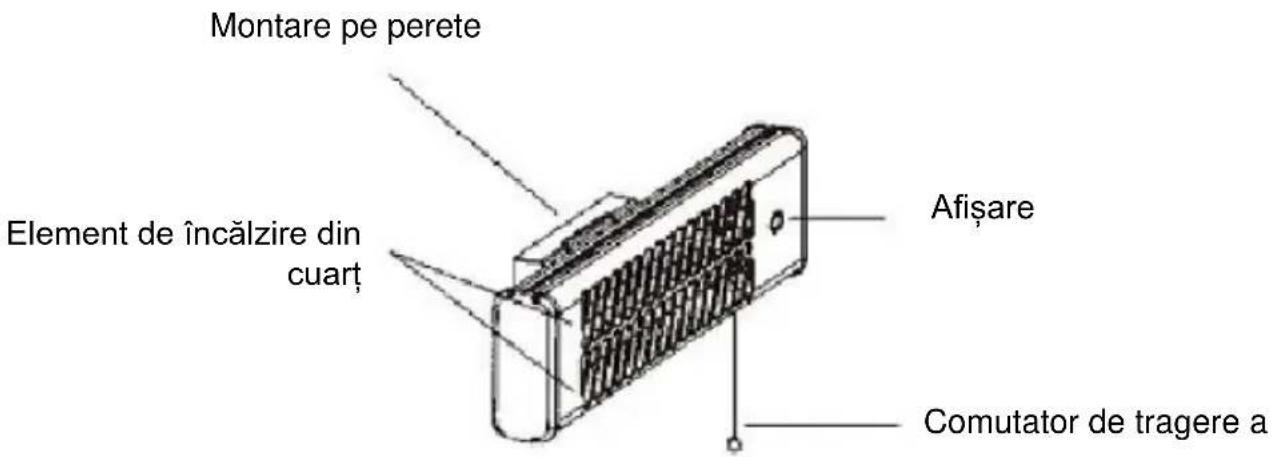

Descrierea unității

Montare pe perete Element de încălzire din cuart Afișare Comutator de tragere a

Figura 1

Ansamblu

Încălzitorul poate fi montat pe perete și exploatat numai în stare perfectă.

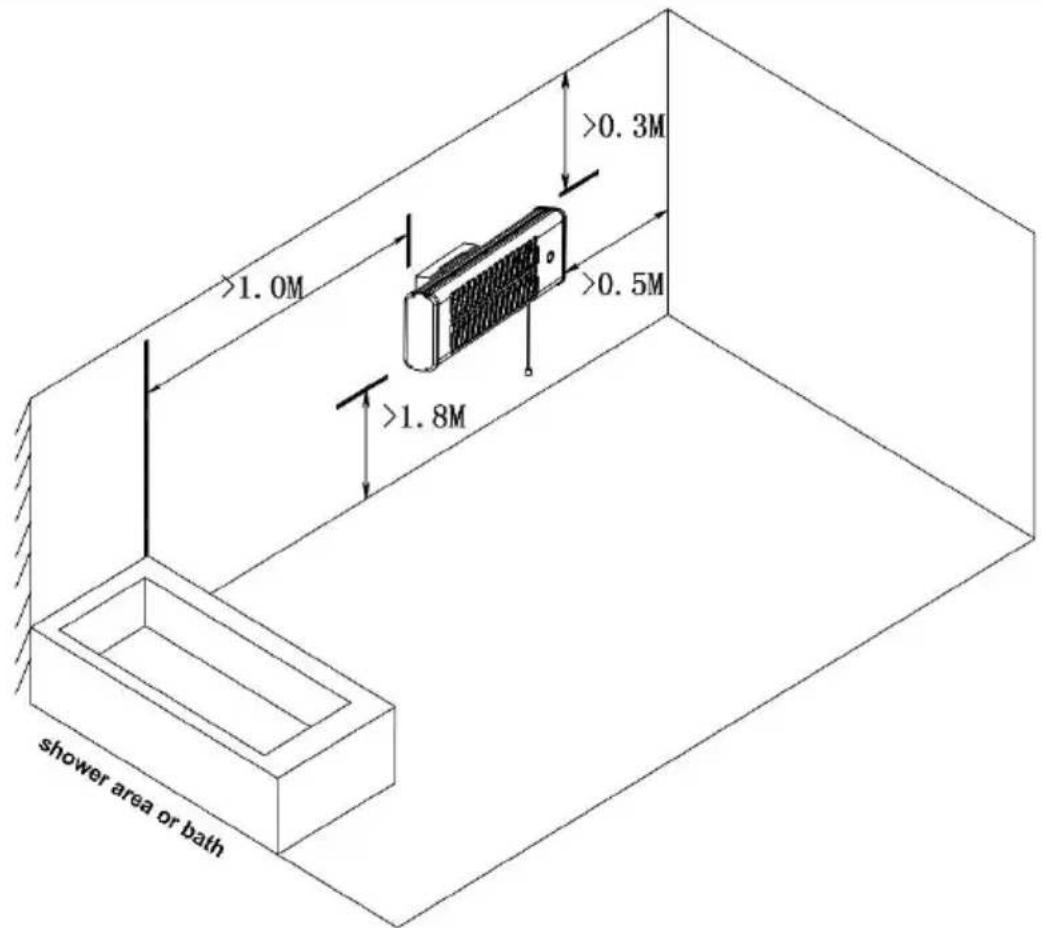

Alegeți locația potrivită:

1. Nu asezati încălzitorul direct sub o priză de curent.
2. Încălzitorul trebuie să fie instalat la cel puțin 1,8 metri deasupra podelei.
3. Încălzitorul trebuie instalat la cel puțin 0,3 metri de tavan și la 0,5 metri de peretele adiacent.
4. În cazul în care încălzitorul este instalat într-o baie, întrerupătoarele și comenzile nu trebuie să fie atinse sau la îndemâna utilizatorului în baie sau la duș. Încălzitorul trebuie instalat la o distanță de cel puțin 1,0 metru față de cadă/duș.
5. Nu așezați aparatul de încălzire astfel încât să sufle aerul cald direct pe pereti sau pe obiecte învecinate.
6. Pozitionați încălzitorul în conformitate cu distanțele indicate în figura 2 de mai jos.

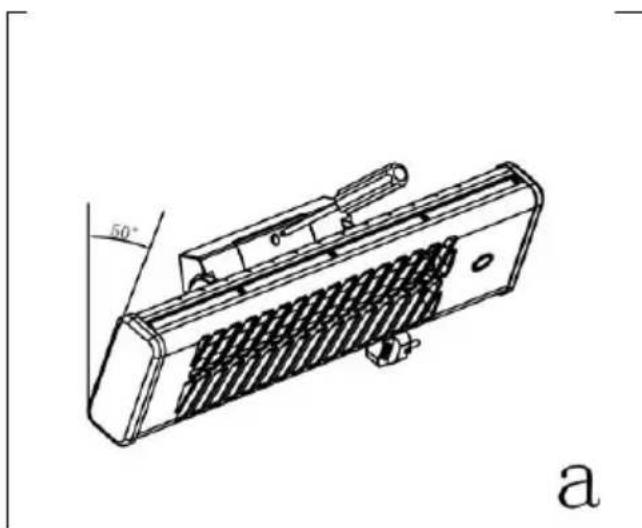

Faceti găuri și montați:

1. Slăbiți și scoateți șuruburile din partea superioară și inferioară a suportului de perete (a se vedea figurile 3a și 3b). Îndepărtați capacul suportului de perete din partea superioară a încălzitorului. (A se vedea figura 3b).
2. Când este aleasă poziția corectă, desfășurați șablonul de hârtie măsurat față de produs.
3. Aşezati şablonul de hârtie în funcție de înălțimea necesară deasupra podelei, adică la cel puțin 1,82 metri deasupra podelei și la cel puțin 0,32 metri de tavan. (A se vedea figura 3c)
4. Ați perforat patru găuri pe şablonul de hârtie pentru a face găurile pentru suportul de perete. Marcați o cruce în centrul găurii pentru a face găurirea mai precisă. (A se vedea figura 3c)
5. Îndepărtați şablonul de hârtie și faceți patru găuri în cruce folosind un burghiu cu un diametru de 8 mm.

1. Introduceți cele patru știfturi de plastic furnizate în găuri (a se vedea figura 3d).
2. Tineți-vă de suportul de perete și aliniați aparatul de încălzire astfel încât grila să fie orientată spre dumneavoastră. Rabatați încălzitorul până la capăt. Fixați suportul de perete și încălzitorul pe perete prin introducerea celor două şuruburi furnizate prin cele două găuri din partea superioară a suportului de perete, cu ajutorul unei şurubelnițe. (A se vedea figura 3e). Se recomandă să folosii o şurubelniță mai scurtă pentru a intra mai ușor în spațiul dintre suportul de perete.
3. Balansați încălzitorul până sus pe perete și apoi strângeți-l cu cele două şuruburi din partea de jos a suportului de perete. Acum, încălzitorul este fixat în siguranță pe perete. (A se vedea figura 3f)
4. Întoarceți aparatul de încălzire la mijlocul traiectoriei sale. Înlocuiti capacul suportului de perete de sus.
5. Fixați capacul cu două şuruburi.

În timpul instalării, trebuie să se acorde o atenție deosebită pentru a nu atinge elementele de încălzire, deoarece pe tijele de încălzire ar putea rămâne reziduuri de grăsime, ceea ce ar afecta radiatția termică. După instalarea încălzitorului, cablul de alimentare nu trebuie să atingă carcasa metalică atunci când este utilizat.

Punerea în funcțiune și funcția

NOTĂ: Când încălzitorul este pornit pentru prima dată sau când îl porniți după o perioadă lungă de neutilizare, este normal ca acesta să emită un anumit miros și vapori. Acestea dispar atunci când încălzitorul a fost utilizat pentru o perioadă scurtă de timp.

Conectați încălzitorul la o sursă de alimentare cu aceeași tensiune, frecvență și putere ca cele specificate pe plăcuța de identificare a produsului.

Trageți comutatorul de tragere în jos până la poziția :

"0" pentru a opri încălzirea;

"1" pentru o capacitate de încălzire de 600 W;

"2" pentru o putere de încălzire de 1200 W

Pozitia poate fi verificată pe afișaj (a se vedea figura 1).

ATENTIE

Nu aşezati niciun obiect pe radiator, cum ar fi haine sau prosoape.

Nu utilizați acest aparat în apropierea căzilor de baie, a tăvilor de duș sau a altor recipiente care conțin apă.

Carcasa aparatului este fierbinte în timpul funcționării!

Evitați orice contact fizic, deoarece poate provoca vătămări grave. Lăsați unitatea să se răcească suficient înainte de a o muta în altă locație, de a o curăța sau de a o atinge.

Curătare și întretinere

Partea exterioară a aparatului trebuie curățată în mod regulat. Înainte de curățare, scoateți aparatul din priză și așteptați până când acesta se răcește complet.

• Curățați grilele de praf.
• Curățați unitatea cu o cârpă moderat umedă.
• Nu folosiți niciodată agenți de curățare aspri și abrazivi, detergenti pentru vase sau vată de oțel, care vor deteriora aparatul.

La sfârșitul duratei de viață, acest aparat nu trebuie aruncat împreună cu deșeurile menajere, ci trebuie dus la un punct de colectare centralizată pentru reciclarea aparatelor electrice și electronice de uz casnic!

INFORMATII TEHNICE

Numărul articolului:	SHX70HS1200
Tensiune de intrare:	220-240 V
Frecvență:	50-60 Hz
Max. Putere maximă:	1200 W
Opțiuni de setare	0 - 600 - 1200 W
Clasa de protecție:	IP24
Greutate:	1,2 kg
Dimensiuni:	538 x 115 x 130 mm
Adresa de contact pentru informații suplimentare:	Schuss Home Electronic GmbH Scheringgasse 3, A-1140 Viena Linia de serviciu: [phone] www.schuss-home.at / www.shx.at No FB: 236974t / Tribunalul FB: Viena

Informații necesare privind încălzitoarele electrice pentru o singură cameră

Numărul articolului SHX70HS1200
Indicație	Simbol	Valoare	Unitatea		Indicație	Unitatea
Putere termică					Numai pentru încălzitoarele electrice de cameră cu acumulare:Tipul de control al alimentării cu căldură
Putere termică nominală	Pnom	1,20	kW		Control manual al alimentării cu căldură cu termostat integrat	Nu
Puterea termică minimă (valoare orientativă)	Pmin	0,60	kW		Controlul manual al alimentării cu căldură cu feedback al temperaturii din încăpere și/sau exterioare	Nu
Putere termică maximă continuă	Pmax,c	1,20	kW		Control electronic al alimentării cu căldură cu feedback al temperaturii din încăpere și/sau exterioare	Nu
Consumul de energie auxiliară					Putere termică cu suport pentru ventilator	Nu
La Putere termică nominală	elmax	0,000	kW		Tipul de ieșire a căldurii/controlul temperaturii camerei
La Putere termică minimă	elmin	0,000	kW		Ieșire de căldură cu o singură treaptă, fără control al temperaturii camerei	Nu
La Modul standby	elsB	0,000	kW		Două sau mai multe niveluri reglabile manual, fără control al temperaturii camerei	Da
					Controlul temperaturii camerei cu termostat mecanic	Nu
					Cu control electronic al temperaturii camerei	Nu
					Controlul electronic al temperaturii camerei și controlul orei de funcționare	Nu
					Controlul electronic al temperaturii camerei și reglarea în timpul săptămânii	Nu
					Alte opțiuni de reglementare
					Controlul temperaturii camerei cu detectare a prezenței	Nu
					Controlul temperaturii camerei cu detectarea ferestre deschise	Nu
					Cu opțiune de telecomandă (WiFi)	Nu
					Cu control adaptiv al pornirii încălzirii	Nu
					Cu limită de timp de funcționare	Nu
					Cu senzor cu bilă neagră	Nu
Detalii de contact:	Schuss Home Electronic GmbHScheringgasse 3 - 1140 Viena -Austriahttps://www.schuss-home.at/

GARANTIE

Cu acest produs de calitate de la SHX, ati luat o decizie pentru inovatie, durabilitate și fiabilitate.

Pentru această unitate SHX acordăm o perioadă de garanție de 2 ani de la data achiziției, valabilă în Austria și Germania!

În cazul în care, contrar așteptărilor, ar trebui totuși să fie necesare lucrări de service la dispozitivul dumneavoastră în această perioadă, vă garantăm prin prezenta repararea gratuită a dispozitivului (piese de schimb și manoperă) sau (la discreția Schuss) schimbarea produsului. În cazul în care, din motive economice, nu este posibilă nici repararea, nici schimbul, ne rezervăm dreptul de a emite o notă de credit pentru valoarea curentă.

În orice caz, vă rugăm să contactați în primul rând linia de asistență pentru clienti (a se vedea manualul de instructiuni - "Adrese de contact pentru informații suplimentare și linia de service").

Dorim să subliniem faptul că lucrările de reparații care nu au fost efectuate de ateliere autorizate prin contract anulează imediat valabilitatea acestei garanții.

Această garantie nu acoperă:

• Daune datorate nerespectării instrucțiunilor de utilizare
• Repararea sau înlocuirea pieselor din cauza uzurii normale
• Dispositive care sunt utilizate - chiar și numai partial - în scopuri comerciale
• Echipamente deteriorate mecanic din cauza unei influențe externe (cădere, impact, spargere, utilizare necorespunzătoare etc.), precum și uzura de natură estetică.
• Echipament care a fost manipulat necorespunzător
• Unități care nu au fost deschise de către atelierul nostru de service autorizat
• Așteptările consumatorilor nu sunt îndeplinite
• Daune cauzate de forță majoră, apă, trăsnet, supratensiune
• Unități în cazul în care denumirea tipului și/sau numărul de serie de pe unitate a fost modificat, șters, făcut ilizibil sau îndepărtat.
• Defecte datorate unei poluări extraordinare
• Serviciile în afara atelierelor noastre autorizate, costurile de transport până la un atelier autorizat sau până la noi și înapoi, precum și riscurile asociate.

Mentionăm în mod expres că, în perioada de garanție, se va percepe o sumă forfetară de 60 EUR (indexată pe baza IPC 2015, iunie 2020) în cazul unor erori de functionare sau dacă nu a fost detectată nicio eroare.

Prin prestarea unui serviciu de garantie (repararea sau înlocuirea unității), absolutul<

Perioada de garantie de 2 ani de la data achiziției nu este prelungită.

Garantia de 2 ani este valabilă numai la prezentarea chitanței de achiziție (trebuie să fie incluse numele și adresa distribuitorului, precum și denumirea completă a aparatului) și a certificatului de garanție corespunzător, pe care trebuie să fie notat tipul de aparat, precum și numărul de serie (vizibil pe cutie și pe partea din spate sau de jos a aparatului)! Fără certificatul de garanție, se aplică doar garanția legală!

Atragem atenția în mod expres asupra faptului că drepturile de garanție legală nu sunt afectate de această garanție și rămân neschimbate.

Schuss Home Electronic GmbH și agenții săi indirecți sunt răspunzători pentru daune numai în caz de neglijență gravă sau intenție. Răspunderea pentru pierderi de profit, economii așteptate, dar nerealizate, daune indirecte și daune rezultate din pretenții ale terților este exclusă în orice caz.

Puteți găsi adresa de contact a atelierului de service respectiv pe pagina noastră de internet www.schuss-home.at.

Felicitări pentru alegerea dumneavoastră. Vă dorim multă plăcere cu unitatea SHX!

ADRESA

Distribuție SHX

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Denumire de tip:......

Număr de serie:......
