MANUALE UTENTE SHX70HS1200 SHX

Riscaldatore a parete

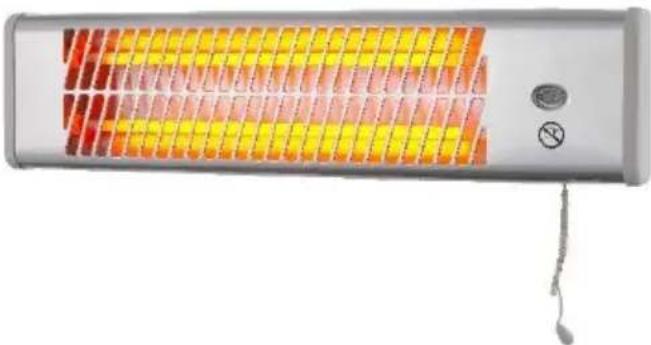

SHX70HS1200

Informazioni importanti sulla sicurezza, l'ubicazione e il collegamento elettrico

Riciclaggio, smaltimento, dichiarazione di conformità

Ambito di consegna

Descrizione dell'unità

Montaggio

Messa in funzione e funzionamento

Pulizia e manutenzione

Informazioni tecniche

Garanzia

LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO PRIMA DI INIZIARE IL MONTAGGIO, L'INSTALLAZIONE, IL FUNZIONAMENTO O LA MANUTENZIONE.

PROTEGGERE SE STESSI E GLI ALTRI SEGUENDO LE ISTRUZIONI DI SICUREZZA. LA MANCATA

OSSERVANZA DELLE ISTRUZIONI PUÒ CAUSARE LESIONI PERSONALI E/O DANNI MATERIALI E/O LA PERDITA DELLA COPERTURA DELLA GARANZIA!

Uso previsto

Questo apparecchio è resistente agli spruzzi (IP24). L'apparecchio è destinato al riscaldamento in ambienti esterni coperti (ad es. terrazze) o all'interno. Questo apparecchio è adatto per un uso occasionale e non per un funzionamento continuo. L'apparecchio è destinato all'uso privato e non a quello commerciale. L'apparecchio può essere alimentato solo da prese con messa a terra da 220-240 V CA/50-60 Hz (10/16A).

Qualsiasi uso diverso da quello descritto sopra danneggia l'unità. Inoltre, sussiste il rischio di cortocircuito, incendio o scossa elettrica. L'unità non deve essere trasformata, aperta o modificata.

IMPORTANTI INFORMAZIONI SULLA SICUREZZA, SULLE NORME E SUI COLLEGAMENTI ELETTRICI

Avviso di sicurezza

AVVERTENZA: Questo apparecchio non è dotato di un dispositivo di controllo della temperatura ambiente.

AVVERTENZA: Il riscaldatore non deve essere utilizzato in piccoli locali occupati da persone che non possono uscire autonomamente dalla stanza, a meno che non sia prevista una supervisione costante. AVVERTENZA: Questo apparecchio è destinato esclusivamente al riscaldamento di

aree esterne protette e non deve essere utilizzato per altri scopi.

AVVERTENZA: non spruzzare!

1. l'unità non è adatta al funzionamento continuo e di precisione
2. Estrarre l'apparecchio dall'imballaggio e verificare che sia in perfette condizioni.

Tenere i bambini lontani dal materiale di imballaggio. C'è il rischio di soffocamento in caso di ingestione!

1. Verificare che la tensione di alimentazione dell'abitazione corrisponda alle specifiche del riscaldatore radiante.

2. Prima di utilizzare l'apparecchio, verificare che il cavo di alimentazione e la spina siano integri.

3. Assicurarsi sempre che l'apparecchio sia spento prima di scollegare il cavo di alimentazione. Accendere l'apparecchio solo con le mani asciutte. In caso contrario, rischio di scosse elettriche!

4. Non collocare oggetti infiammabili vicino al riscaldatore radiante e non puntare il riscaldatore radiante verso tali oggetti. Nel caso di biancheria da letto, carta, indumenti e tende, assicurarsi che il riscaldatore radiante sia posizionato o installato frontalmente a una distanza di almeno 1 metro. È preferibile installare il riscaldatore radiante di lato o con la schiena rivolta verso tali oggetti.

AVVERTENZA: non collocare il dispositivo in prossimità di acqua (vasca da bagno, piscina, ecc.).

1. Per evitare scosse elettriche, non immergere il cavo di alimentazione o la spina in acqua o altri liquidi.

2. Non inserire oggetti estranei nelle uscite dell'aria. Attenzione: rischio di scosse elettriche/incendio o danni!

3. Scollegare l'apparecchio quando non viene utilizzato. Per proteggere i bambini, non lasciare che il cavo penda sul tavolo.

4. Non inserire dita o oggetti estranei nella griglia durante il funzionamento.

5. Non lasciare l'apparecchio incustodito.

6. Non utilizzare il riscaldatore radiante in bagno, in lavanderia o in ambienti simili. Non collocare l'apparecchio in prossimità di una vasca da bagno o di altri contenitori d'acqua.

7. Si declina ogni responsabilità per danni derivanti dalla mancata osservanza delle presenti istruzioni per l'uso o da un uso improprio.

8. Il riscaldatore non deve essere installato direttamente sotto una presa di corrente.

9. Questo apparecchio non deve essere utilizzato da persone (compresi i bambini) con disabilità fisiche o mentali, a meno che non siano sorvegliate o abbiano ricevuto una supervisione o istruzioni sull'uso dell'apparecchio da parte di un adulto per la loro sicurezza.

10. I bambini e le altre persone che necessitano di assistenza non devono giocare con l'apparecchio.

11. i bambini di età inferiore a 3 anni devono essere tenuti lontani dall'apparecchio a meno che non siano sempre sorvegliati.

1. i bambini di età compresa tra i 3 e gli 8 anni possono accendere e spegnere l'apparecchio solo se sono stati sorvegliati o istruiti sull'uso sicuro dell'apparecchio e se comprendono i pericoli che ne derivano, a condizione che l'apparecchio sia collocato o installato nella sua normale posizione di utilizzo.

2. Il collegamento, la regolazione, la pulizia e la manutenzione da parte dell'utente non devono essere eseguiti da bambini di età compresa tra 3 e 8 anni. I bambini non devono giocare con l'apparecchio.

ATTENZIONE: L'apparecchio non è destinato a funzionare con un timer esterno o con un sistema di controllo a distanza separato.

1. Scollegare sempre l'apparecchio dalla rete elettrica quando non è sorvegliato e prima della pulizia.

2. Lasciare raffreddare completamente l'apparecchio prima di pulirlo o riporlo. Le parti del riscaldatore radiante, come il tubo di riscaldamento, il riflettore e le parti metalliche circostanti, possono raggiungere temperature superiori a 200°C. Pericolo di gravi ustioni! Non toccare le superfici calde!

3. Non apportare modifiche all'unità. Non sostituire il cavo di collegamento da soli.

4. Per evitare di sovraccaricare un circuito, non far funzionare il riscaldatore radiante in un circuito con altri apparecchi.

5. evitare l'uso di prolunghe perché si surriscaldano più facilmente, creando un rischio di incendio.

6. Il cavo di collegamento non può essere sostituito. Se il cavo è danneggiato, l'apparecchio deve essere smaltito.

7. Non posare il cavo di collegamento sotto i tappeti e non coprire il cavo. Assicurarsi che nessuno possa inciampare nel cavo.

8. Non avvolgere il cavo di collegamento intorno all'unità.

9. Non utilizzare l'apparecchio alla luce diretta del sole o in prossimità di altre fonti di calore. L'apparecchio non deve essere esposto a lungo alle condizioni atmosferiche esterne.

10. La distanza minima del riscaldatore radiante dal pavimento deve essere di 180 cm e dagli altri lati di 40 cm per garantire una distanza sufficiente di persone e animali dall'apparecchio ed evitare ustioni. L'elemento riscaldante non deve essere rivolto verso il soffitto, ma sempre verso la zona da riscaldare.

11. Non coprire in nessun caso il riscaldatore radiante per evitare il surriscaldamento.

12. Non installare mai il riscaldatore radiante in modo che possa cadere in una vasca da bagno o in un altro contenitore d'acqua.

13. Il riscaldatore radiante non deve essere collocato vicino o sopra oggetti infiammabili o fusibili, come legno, paglia, tende, mobili, biancheria da letto, indumenti, carta, plastica, ecc.

14. Non utilizzare l'apparecchio in aree in cui sono conservati benzina, vernice o altri liquidi infiammabili.

15. Il riscaldatore radiante è caldo quando è in funzione. Per evitare scottature, non toccare l'apparecchio a pelle nuda.

Attenzione: il riscaldatore non è dotato di un controllo della temperatura ambiente.

1. Se si desidera spostare il riscaldatore radiante, tenerlo sempre per il supporto e lasciarlo raffreddare prima.

2. Se l'elemento riscaldante è stato toccato, rimuovere le impronte digitali con un panno morbido e un detergente contenente alcol. Lo sporco bruciato può causare malfunzionamenti.

3. Non utilizzare il riscaldatore radiante con le mani bagnate o umide.

4. L'uso dell'apparecchio è sconsigliato alle persone con ridotta sensibilità al calore.

5. È necessaria la massima cautela quando il riscaldatore viene utilizzato da o in prossimità di bambini o persone disabili e ogni volta che il riscaldatore viene azionato e lasciato incustodito.

6. Non lasciare incustodito il radiatore acceso. Quando il radiatore non è in uso, staccare la spina.

7. Se l'apparecchio presenta danni visibili, non utilizzarlo.

ATTENZIONE	RISCHIO DI INFORTUNIL'apparecchio si surriscalda durante il funzionamento!Non toccare mai l'apparecchio durante il funzionamento→per non incorrere in gravi ustioni.
ATTENZIONE	PERICOLO DI INCENDIOL'apparecchio non deve essere coperto durante il funzionamento!
ATTENZIONE	DISTANZA DI SICUREZZAMantenere una distanza di sicurezza di almeno un metro da oggetti facilmente infiammabili come mobili, tende, carta, ecc.POSIZIONEPosizionare sempre l'apparecchio in modo che l'aria possa entrare e uscire senza ostacoli.RISCHIO DI USTIONIL'apparecchio diventa molto caldo durante l'uso e può provocare ustioni. Occorre prestare particolare attenzione in presenza di bambini e persone vulnerabili.RISCHIO DI SURRISCALDAMENTO

Simboli sull'unità

Simbolo :

Significato:

Attenzione! Non coprire! Il simbolo sull'apparecchio indica che non è consentito appendere oggetti (ad es. asciugamani, vestiti, ecc.) sopra l'apparecchio o direttamente davanti ad esso. Il riscaldatore non deve essere coperto per evitare il surriscaldamento e il rischio di incendio!

Riciclaggio, smaltimento, dichiarazione di conformità

	RICICLOI materiali di imballaggio possono essere riciclati. Pertanto, si raccomanda di smaltirli nei rifiuti differenziati.
	SMALTIMENTOIl simbolo "pattumiera barrata" richiede lo smaltimento separato dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Le apparecchiature elettriche ed elettroniche possono contenere sostanze pericolose e nocive per l'ambiente. Pertanto, non smaltirle nei rifiuti residui non differenziati, ma in un punto di raccolta designato per i rifiuti di apparecchiature elettriche ed elettroniche. In questo modo, contribuirete a proteggere le risorse e l'ambiente. Per ulteriori informazioni, rivolgersi al rivenditore o alle autorità locali. Direttiva 2012/19/UE
	DICHIARAZIONE DI CONFORMITÀCon la presente confermiamo che questo articolo è conforme ai requisiti di base, ai regolamenti e alle direttive dell'UE. La dichiarazione di conformità dettagliata può essere consultata in qualsiasi momento al seguente link:https://www.schuss-home.at/downloads

Salvo errori e modifiche tecniche.

Ambito di consegna

■ Riscaldatore radiante
- Istruzioni per l'uso
- Accessori di montaggio

Descrizione dell'unità

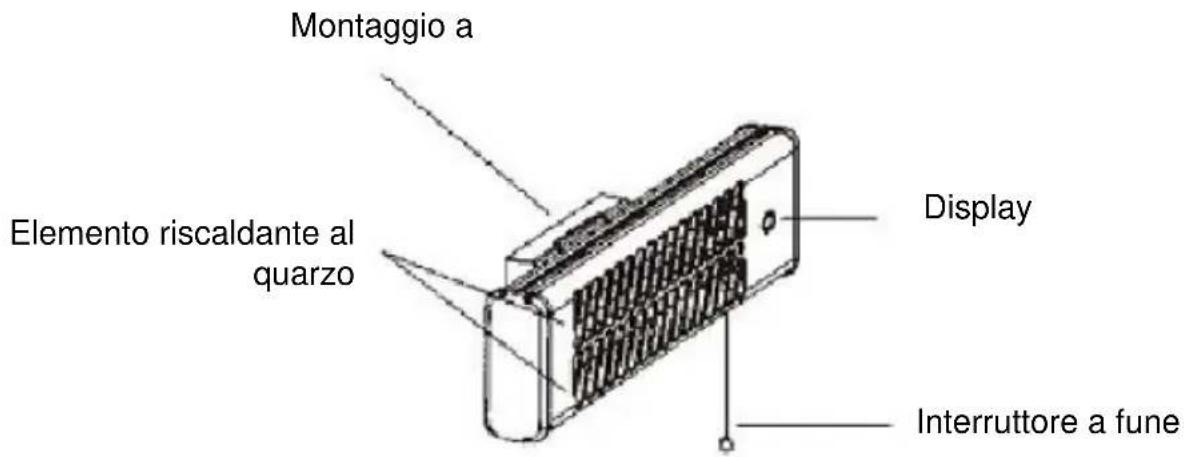

Montaggio a Elemento riscaldante al quarzo Display Interruttore a fune

Figura 1

Montaggio

Il riscaldatore può essere montato a parete e utilizzato solo in condizioni perfette.

Scegliere la posizione giusta:

1. Non collocare il riscaldatore direttamente sotto una presa di corrente.
2. Il riscaldatore deve essere installato ad almeno 1,8 metri dal pavimento.
3. Il riscaldatore deve essere installato ad almeno 0,3 metri dal soffitto e a 0,5 metri dalla parete adiacente.
4. Se il riscaldatore è installato in un bagno, gli interruttori e i comandi non devono essere toccati o alla portata dell'utente nella vasca o nella doccia. Il riscaldatore deve essere installato ad almeno 1 metro di distanza dalla vasca da bagno o dalla doccia.
5. Non posizionare il riscaldatore in modo che soffi aria calda direttamente sulle pareti o sugli oggetti vicini.

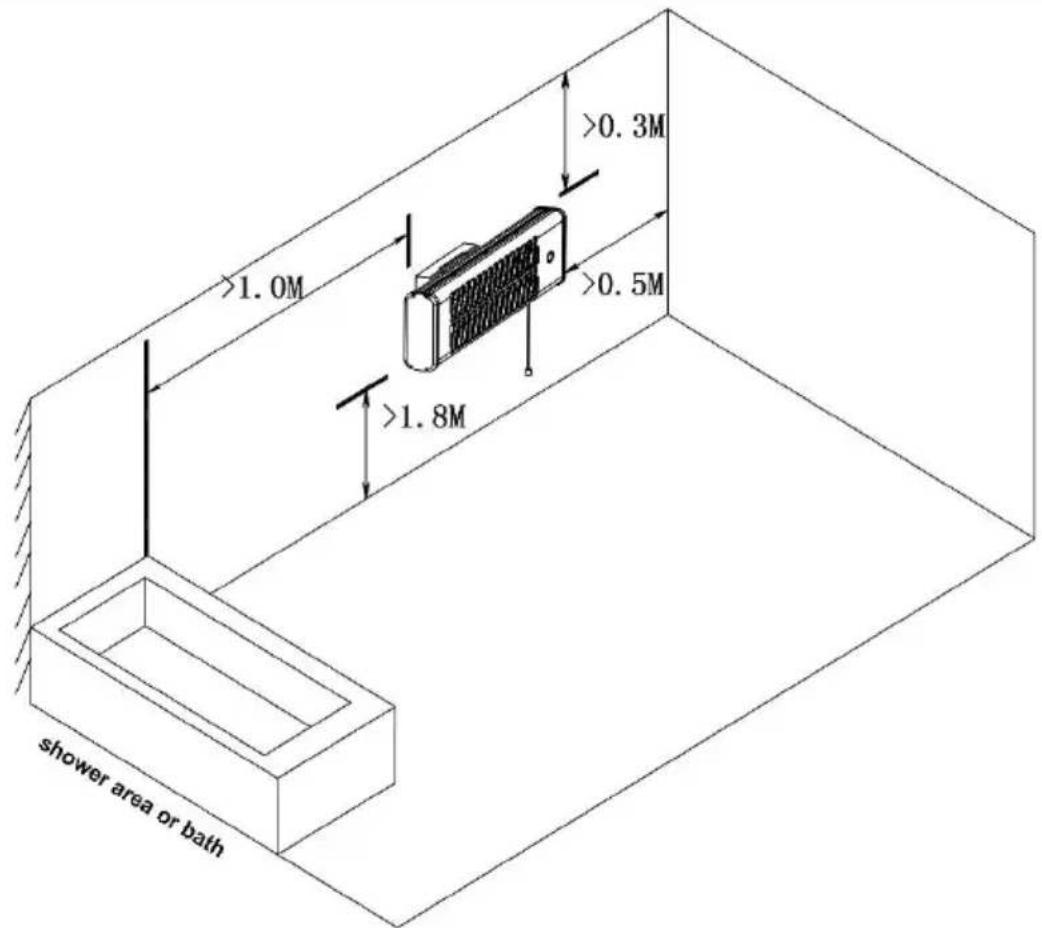

6. Posizionare il riscaldatore secondo le distanze indicate nella figura 2 qui sotto.

1. Allentare e rimuovere le viti sulla parte superiore e inferiore della staffa a parete (vedere figura 3a e 3b). Rimuovere il coperchio della staffa a parete dalla parte superiore del riscaldatore. (Vedere figura 3b).
2. Una volta scelta la posizione corretta, dispiegare la sagoma di carta misurata sul prodotto.
3. Posizionare la sagoma di carta all'altezza richiesta dal pavimento, cioè ad almeno 1,82 metri dal pavimento e ad almeno 0,32 metri dal soffitto. (Vedere figura 3c)
4. Praticare quattro fori sulla sagoma di carta per ottenere i fori per la staffa a parete. Segnare una croce al centro del foro per rendere più precisa la foratura. (Vedi figura 3c)
5. Ora rimuovete la sagoma di carta e praticate quattro fori nella croce con una punta di diametro di 8 mm.

1. Inserire nei fori i quattro perni di plastica forniti in dotazione (vedere figura 3d).
2. Afferrare il supporto a parete e allineare il riscaldatore in modo che la griglia sia rivolta verso di voi. Ripiegare il riscaldatore fino in fondo. Fissare la staffa a muro e il riscaldatore alla parete inserendo le due viti in dotazione attraverso i due fori nella parte superiore della staffa a muro con un cacciavite. (Vedere figura 3e). Si consiglia di utilizzare un cacciavite più corto per accedere più facilmente allo spazio tra le staffe a muro.
3. Sollevare il riscaldatore fino in fondo alla parete e serrarlo con le due viti sul fondo della staffa a muro. Ora il riscaldatore è saldamente fissato alla parete. (Vedere figura 3f)

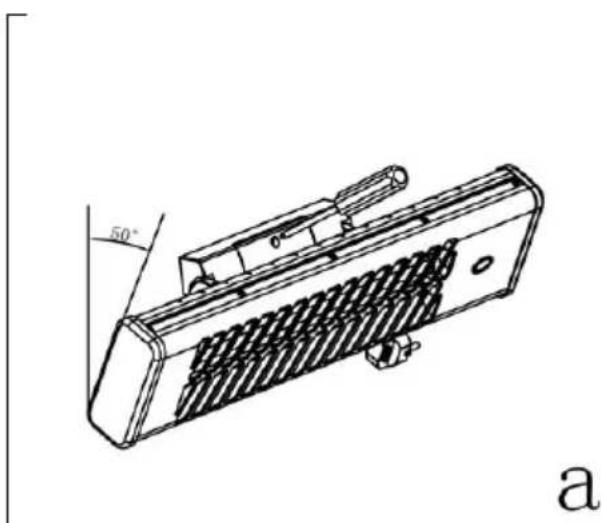

4. Ruotare il riscaldatore al centro del suo percorso. Riposizionare il coperchio del supporto a parete dall'alto.
5. Fissare il coperchio con due viti.

Durante l'installazione, è necessario prestare particolare attenzione a non toccare gli elementi riscaldanti, poiché potrebbero rimanere residui di grasso sulle barre riscaldanti, compromettendo l'irradiazione del calore. Dopo l'installazione del riscaldatore, il cavo di alimentazione non deve toccare l'involucro metallico durante l'uso.

Messa in funzione e funzionamento

NOTA: Quando si accende il riscaldatore per la prima volta o quando lo si accende dopo un lungo periodo di inutilizzo, è normale che il riscaldatore emetta alcuni odori e fumi. Questo fenomeno scompare quando il riscaldatore viene utilizzato per un breve periodo.

Collegare il riscaldatore a una fonte di alimentazione con tensione, frequenza e potenza identiche a quelle indicate sulla targhetta del prodotto.

Tirare l'interruttore a strappo verso il basso fino alla posizione:

"0" per spegnere il riscaldamento;
"1" per una potenza di riscaldamento di 600 W;
"2" per una potenza di riscaldamento di 1200 W

La posizione può essere controllata sul display (vedi figura 1).

ATTENZIONE

Non appoggiare oggetti sul riscaldatore radiante, come vestiti o asciugamani.

Non utilizzare questo apparecchio in prossimità di vasche da bagno, piatti doccia o altri recipienti contenenti acqua.

L'alloggiamento dell'apparecchio è caldo durante il funzionamento!

Evitare qualsiasi contatto fisico, che potrebbe causare gravi lesioni. Lasciare raffreddare sufficientemente l'unità prima di spostarla in un altro luogo, pulirla o toccarla.

Pulizia e manutenzione

L'esterno dell'apparecchio deve essere pulito regolarmente. Prima di procedere alla pulizia, scollegare l'apparecchio e attendere che si sia raffreddato completamente.

• Pulire le griglie dalla polvere.
- Pulire l'unità con un panno moderatamente umido.
- Non utilizzare mai detergenti aggressivi e abrasivi, detergenti per pentole o lana d'acciaio, che potrebbero danneggiare l'apparecchio.

Questo apparecchio non deve essere smaltito con i rifiuti domestici al termine della sua vita utile, ma deve essere portato in un punto di raccolta centrale per il riciclaggio degli elettrodomestici!

INFORMAZIONI TECNICHE

Numero di articolo:	SHX70HS1200
Tensione di ingresso:	220-240 V
Frequenza:	50-60 Hz
Massima. Potenza:	1200 W
Opzioni di impostazione	0 - 600 - 1200 W
Classe di protezione:	IP24
Peso:	1,2 kg
Dimensioni:	538 x 115 x 130 mm
Indirizzo di contatto per ulteriori informazioni:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 ViennaLinea di assistenza: [phone]www.schuss-home.at / www.shx.atNumero FB: 236974t / Tribunale FB: Vienna

Informazioni necessarie sui riscaldatori elettrici per ambienti singoli

Numero articolo SHX70HS1200
Indicazione	Simbolo	Valore	Unità		Indicazione	Unità
Potenza termica					Solo per riscaldatori elettrici ad accumulo: Tipo di regolazione della fornitura di calore
Potenza termica nominale	Pnom	1,20	kW		Controllo manuale dell'erogazione del calore con termostato integrato	No
Potenza termica minima (valore indicativo)	Pmin	0,60	kW		Controllo manuale dell'erogazione di calore con feedback della temperatura ambiente e/o esterna	No
Potenza termica massima continua	Pmax,c	1,20	kW		Controllo elettronico dell'erogazione di calore con feedback della temperatura ambiente e/o esterna	No
Consumo di energia ausiliaria					Potenza termica con supporto della ventola	No
A Potenza termica nominale	elmax	0,000	kW		Tipo di potenza termica/controllo della temperatura ambiente
A Potenza termica minima	elmin	0,000	kW		Potenza termica monostadio, senza controllo della temperatura ambiente	No
A Modalità standby	elsB	0,000	kW		Due o più livelli regolabili manualmente, nessun controllo della temperatura ambiente	Si
					Controllo della temperatura ambiente con termostato meccanico	No
					Con controllo elettronico della temperatura ambiente	No
					Controllo elettronico della temperatura ambiente e dell'ora	No
					Controllo elettronico della temperatura ambiente e regolazione settimanale	No
					Altre opzioni normative
					Controllo della temperatura ambiente con rilevamento di presenza	No
					Controllo della temperatura ambiente con rilevamento della finestra aperta	No
					Con opzione di controllo remoto (WiFi)	No
					Con controllo adattivo dell'avvio del riscaldamento	No
					Con limite di tempo di funzionamento	No
					Con sensore a sfera nero	No
Dettagli di contatto:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Vienna -Austria https://www.schuss-home.at/

GARANZIA

Con questo prodotto di qualità di SHX, avete scelto l'innovazione, la durata e l'affidabilità.

Per questa unità SHX garantiamo un periodo di garanzia di 2 anni dalla data di acquisto, valido in Austria e Germania!

Se, contrariamente alle aspettative, durante questo periodo si rendessero necessari interventi di assistenza sul dispositivo, garantiamo la riparazione gratuita del dispositivo (pezzi di ricambio e manodopera) o (a discrezione di Schuss) la sostituzione del prodotto. Se per motivi economici non fosse possibile né la riparazione né la sostituzione, ci riserviamo il diritto di emettere una nota di credito per il valore corrente.

In ogni caso, contattare la hotline clienti come primo passo (vedere le istruzioni per l'uso - "Indirizzi di contatto per ulteriori informazioni e linea di assistenza").

Desideriamo sottolineare che gli interventi di riparazione che non sono stati eseguiti da officine convenzionate autorizzate interrompono immediatamente la validità di questa garanzia.

La presente garanzia non copre:

• Danni dovuti all'inosservanza delle istruzioni d'uso
- Riparazione o sostituzione di parti dovute alla normale usura
- Dispositivi che vengono utilizzati, anche solo parzialmente, per scopi commerciali
- Apparecchiature danneggiate meccanicamente a causa di influssi esterni (caduta, urto, rottura, uso improprio, ecc.) e usura di natura estetica.

• Apparecchiature maneggiate in modo improprio

- Unità che non sono state aperte dalla nostra officina di assistenza autorizzata

• Le aspettative dei consumatori non sono state soddisfatte

- Danni attribuibili a cause di forza maggiore, acqua, fulmini, sovratensione

- Unità in cui la designazione del tipo e/o il numero di serie sull'unità sono stati alterati, cancellati, resi illeggibili o rimossi.

• Difetti dovuti a inquinamento straordinario

- I servizi prestati al di fuori delle nostre officine autorizzate, i costi di trasporto verso un'officina autorizzata o verso di noi e ritorno, nonché i rischi associati.

Segnaliamo espressamente che durante il periodo di garanzia verrà addebitato un importo forfettario di 60 euro (base indicizzata CPI 2015, giugno 2020) in caso di errori di funzionamento o se non è stato rilevato alcun errore.

Fornendo un servizio di garanzia (riparazione o sostituzione dell'unità), l'absolute<

Il periodo di garanzia di 2 anni dalla data di acquisto non viene esteso.

La garanzia di 2 anni è valida solo dietro presentazione della ricevuta d'acquisto (devono essere riportati il nome e l'indirizzo del rivenditore e la denominazione completa dell'apparecchio) e del relativo certificato di garanzia, sul quale devono essere annotati il tipo di apparecchio e il numero di serie (visibile sulla scatola e sul retro o sul fondo dell'apparecchio)! Senza il certificato di garanzia vale solo la garanzia legale!

Si precisa espressamente che i diritti di garanzia previsti dalla legge non vengono intaccati da questa garanzia e rimangono invariati.

Schuss Home Electronic GmbH e i suoi ausiliari rispondono dei danni solo in caso di grave negligenza o dolo. È esclusa in ogni caso la responsabilità per perdita di profitto, risparmi attesi ma non realizzati, danni conseguenti e danni derivanti da rivendicazioni di terzi.

L'indirizzo di contatto della rispettiva officina di assistenza è disponibile sulla nostra homepage www.schuss-home.at.

Congratulazioni per la scelta. Vi auguriamo di poter utilizzare la vostra unità SHX con grande soddisfazione!

INDIRIZZO

Distribuzione SHX

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Designazione del tipo: ....
