NAVODILA ZA UPORABO SHX70HS1200 SHX

Pomembne informacije o varnosti, lokaciji in električnem priključku

Recikliranje, odstranjevanje, izjava o skladnosti

Obseg dobave

Opis enote

Montaža

Zagon in delovanje

Čiščenje in vzdrževanje

Tehnične informacije

Garancija

PRED ZAČETKOM MONTAŽE, NAMESTITVE, DELOVANJA ALI VZDRŽEVANJA NATANČNO PREBERITE NAVODILA ZA UPORABO. Z UPOŠTEVANJEM VARNOSTNIH NAVODIL ZAŠČITITE SEBE IN DRUGE. NEUPOŠTEVANJE NAVODIL LAHKO POVZROČI TELESNE POŠKODBE IN/ALI MATERIALNO ŠKODO IN/ALI IZGUBO GARANCIJSKEGA KRITJA!

Predvidena uporaba

Ta enota je odporna na brizganje vode (IP24). Ta naprava je namenjena ogrevanju na pokritih zunanjih površinah (npr. terasah) ali v zaprtih prostorih. Ta naprava je primerna za občasno uporabo in ne za neprekinjeno delovanje. Naprava je namenjena za zasebno uporabo in ne za komercialno uporabo. Naprava lahko deluje samo iz ozemljenih vtičnic 220-240 V AC/50-60 Hz (10/16A).

Vsakršna drugačna uporaba od zgoraj opisane lahko poškoduje enoto. Poleg tega obstaja nevarnost kratkega stika, požara ali električnega udara. Enote ni dovoljeno predelovati, odpirati ali spreminjati.

POMEMBNE VARNOSTNE, STANDARDNE IN ELEKTRIČNE PRIKLJUČNE INFORMACIJE

Varnostno obvestilo

OPOZORILO: Ta naprava ni opremljena z napravo za nadzor sobne temperature.

OPOZORILO: Grelnika ne smete uporabljati v majhnih prostorih, v katerih bivajo osebe, ki ne morejo samostojno zapustiti prostora, razen će je zagotovljen stalen nadzor. OPOZORILO: Ta naprava je namenjena izključno ogrevanju zaščitenih zunanjih površin in se ne sme uporabljati v noben drug namen.

OPOZORILO: Ne pršite!

1. enota ni primerna za neprekinjeno in natančno delovanje

Odstranite aparat iz embalaže in preverite, ali je v brezhibnem stanju.

Otroci naj se ne približujejo embalažnemu materialu. Ob zaužitju obstaja nevarnost zadušitve!

Preverite, ali napetost v vašem gospodinjstvu ustreza specifikaciji na radiatorju.

Pred uporabo naprave preverite, ali sta napajalni kabel in vtič nepoškodovana.

Pred odklopom napajalnega kabla se vedno prepričajte, da je naprava izklopljena. Napravo vklopite le s suhimi rokami. V nasprotnem primeru: nevarnost električnega udara!

Ne postavljajte vnetljivih predmetov v bližino grelnika in ne usmerjajte grelnika v take predmete. V primeru posteljnine, papirja, oblačil in zaves se prepričajte, da je sevalni grelnik postavljen ali nameščen čelno na razdalji vsaj 1 metra. Bolje je, će je radiator nameščen ob strani ali s hrbtom proti takšnim predmetom.

OPOZORILO: Ne postavljajte v bližino vode (kad, bazen itd.).

Da bi se zaščitili pred električnim udarom, ne potapljajte napajalnega kabla ali vtiča v vodo ali druge tekočine.

V zračne odprtine ne vstavljajte nobenih tujih predmetov. Pozor: nevarnost električnega udara/požara ali poškodb!

Ko naprave ne uporabljate, jo izključite iz električnega omrežja. Zaradi zaščite otrok ne puščajte kabla viseti nad mizo.

1. med delovanjem ne vstavljajte prstov ali tujih predmetov skozi rešetko.

Naprave ne puščajte brez nadzora.

Ne uporabljajte sevalnega grelnika v kopalnici, pralnici ali podobnih prostorih. Naprave ne postavljajte v bližino kadi ali drugih posod z vodo.

1. za škodo, ki nastane zaradi neupoštevanja teh navodil za uporabo ali nepravilne uporabe, ne prevzemamo nobene odgovornosti.

Grelnika ne smete namestiti neposredno pod stensko vtičnico.

Te naprave ne smejo uporabljati osebe (vključno z otroki) s telesnimi ali duševnimi motnjami, razen će so pod nadzorom odrasle osebe, ki jih zaradi njihove varnosti nadzoruje ali jim je dala navodila za uporabo naprave.

Otroci in druge osebe, ki potrebujejo pomoč, se z napravo ne smejo igrati.

1. otroci, mlajši od 3 let, ne smejo biti v bližini naprave, razen če so ves čas pod nadzorom.

2. Otroci, stari od 3 do 8 let, lahko vklopijo in izklopijo napravo le, će so pod nadzorom ali poučeni o varni uporabi naprave in razumejo nevarnosti, ki iz nje izhajajo, pod

pogojem, da je naprava postavljena ali nameščena v običajnem položaju za uporabo.

1. Priključevanja, regulacije, čiščenja in uporabniškega vzdrževanja ne smejo opravljati otroci, stari od 3 do 8 let. Otroci se z napravo ne smejo igrati.

OPOZORILO: Naprava ni namenjena upravljanju z zunanjim časovnikom ali ločenim sistemom daljinskega upravljanja.

Kadar aparat ni pod nadzorom in pred čiščenjem, ga vedno izključite iz električnega omrežja.

Pred čiščenjem ali shranjevanjem počakajte, da se naprava popolnoma ohladi. Deli sevalnega grelnika, kot so grelna cev, reflektor in okoliški kovinski deli, lahko dosežejo temperaturo več kot 200 °C. Nevarnost poškodb zaradi hudih opeklin! Ne dotikajte se vročih površin!

Da bi se izognili preobremenitvi tokokroga, radiatorja ne uporabljajte v tokokrogu z drugimi napravami.

1. izogibajte se uporabi podaljškov, saj se ti lažje pregrejejo in predstavljajo nevarnost požara.

Povezovalnega kabla ni mogoče zamenjati. Če je kabel poškodovan, je treba napravo odstraniti.

Priključnega kabla ne polagajte pod preproge in ga ne pokrivajte. Poskrbite, da se nihče ne bo spotaknil ob kabel.

Priključnega kabla ne ovijte okoli enote.

Naprave ne uporabljajte na neposredni sončni svetlobi ali v bližini drugih virov toplote. Naprava ne sme biti dlje časa izpostavljena zunanjim vremenskim razmeram.

Najmanjša oddaljenost sevalnega grelnika od tal mora biti 180 cm, od drugih stranic pa 40 cm, da se zagotovi zadostna oddaljenost oseb in živali od naprave ter preprečijo opekline. Grelni element ne sme biti usmerjen proti stropu, temveč vedno proti ogrevanemu območju.

Da bi se izognili pregrevanju, radiatorja nikakor ne pokrivajte.

Sevalnega grelnika nikoli ne namestite tako, da bi lahko padel v kad ali drugo posodo z vodo.

Sevalnega grelnika ne smete postaviti ob ali na vnetljive ali taljive predmete in predmete, kot so les, slama, zavese, pohištvo, posteljnina, oblačila, papir, plastika itd.

Naprave ne uporabljajte v prostorih, kjer so shranjeni bencin, lak ali druge vnetljive tekočine.

Sevalni grelnik je med uporabo vroč. Da bi se izognili opeklinam, se naprave ne dotikajte z golo kožo.

Opozorilo: grelnik ni opremljen z regulatorjem sobne temperature.

Ko želite radiator premakniti, ga vedno držite za stojalo in najprej pustite, da se ohladi.

Če ste se dotaknili grelnega elementa, prstne odtise odstranite z mehko krpo in čistilom, ki vsebuje alkohol. Prižgana umazanija lahko povzroči nepravilno delovanje.

S sevalnim grelnikom ne upravljajte z mokrimi ali vlažnimi rokami.

Uporaba naprave ni priporočljiva za osebe z zmanjšano občutljivostjo na toploto.

1. Kadar grelnik uporabljajo otroci ali osebe z motnjami v duševnem razvoju ali v njihovi bližini ter kadar grelnik deluje in ostane brez nadzora, je potrebna izjemna previdnost.

2. Vključenega radiatorskega grelnika ne puščajte brez nadzora. Ko sevalnega grelnika ne uporabljate, ga izključite iz električnega omrežja.

Če so na napravi vidne poškodbe, je ne uporabljajte.

POZOR	TVEGANJE ZA POŠKODBENaprava se med delovanjem segreje!Med delovanjem se nikoli ne dotikajte aparata→, saj lahko to povzroči hude opekline.
POZOR	NEVARNOST POŽARAMed delovanjem enote ne smete pokrivati!
POZOR	VARNOSTNA RAZDALJAOd lahko vnetljivih predmetov, kot so pohištvo, zavese, papir itd., naj bo oddaljen vsaj en meter!LOKACIJANapravo vedno postavite tako, da lahko zrak neovirano vstopa in izstopa.TVEGANJE ZA OPEKLINENaprava se med uporabo močno segreje in lahko povzroči opekline. Posebno previdnost je treba nameniti otrokom in ranljivim osebam.NEVARNOST PREGREVANJA

Simboli na enoti

Simbol :

Pomen:

Pozor! Ne pokrivajte! Simbol na enoti označuje, da nad enoto ali neposredno pred njo ni dovoljeno obešati predmetov (npr. brisač, oblačil itd.). Grelnika ne smete pokrivati, da bi se izognili pregrevanju in nevarnosti požara!

Recikliranje, odstranjevanje, izjava o skladnosti

	RECIKLIRANJEEmbalažne materiale je mogoče reciklirati. Zato je priporočljivo, da jih odvržete med razvrščene odpadke.
	ODSTRANITEVSimbol "prečrtan koš za smeti" zahteva ločeno odstranjevanje odpadne električne in elektronske opreme (OEEO). Električna in elektronska oprema lahko vsebuje nevarne in okolju škodljive snovi. Zato je ne odlagajte med nesortirane preostale odpadke, temveč na za to namenjenem zbirnem mestu za odpadno električno in elektronsko opremo. S tem boste prispevali k varovanju virov in okolja. Za več informacij se obrnite na prodajalca ali lokalne organe. Direktiva 2012/19/EU
	IZJAVA O SKLADNOSTIPotrjujemo, da je ta članek v skladu z osnovnimi zahtevami, predpisi in direktivami EU. Podrobno izjavo o skladnosti si lahko kadar koli ogledate na naslednji povezavi:https://www.schuss-home.at/downloads

Razen napak in tehničnih sprememb.

Obseg dobave

■ Sevalni grelnik
■ Navodila za uporabo
■ Dodatki za montažo

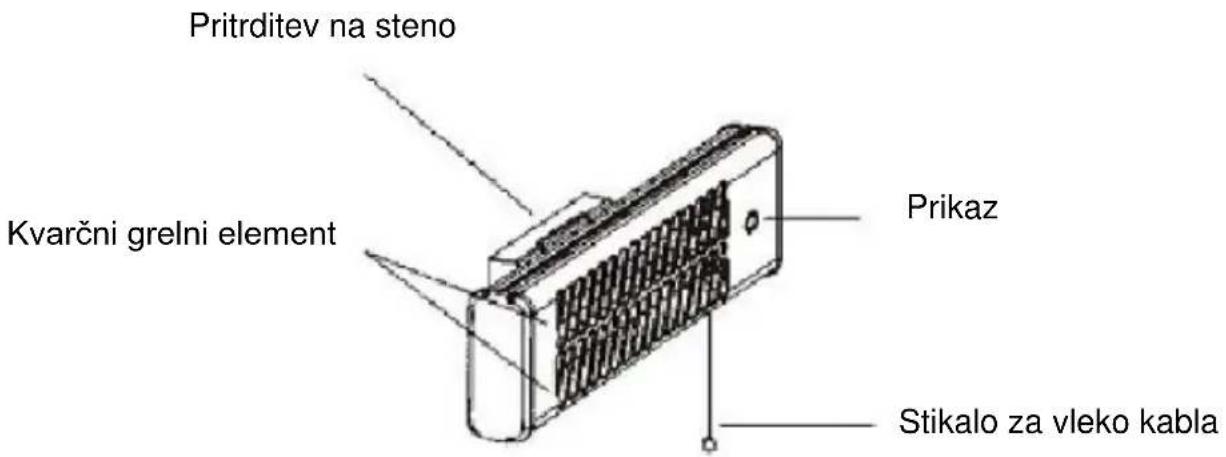

Opis enote

Pritrditev na steno Kvarčni grelni element Prikaz Stikalo za vleko kabla

Slika 1

Montaža

Grelnik se lahko pritrdi na steno in uporablja le v brezhibnem stanju.

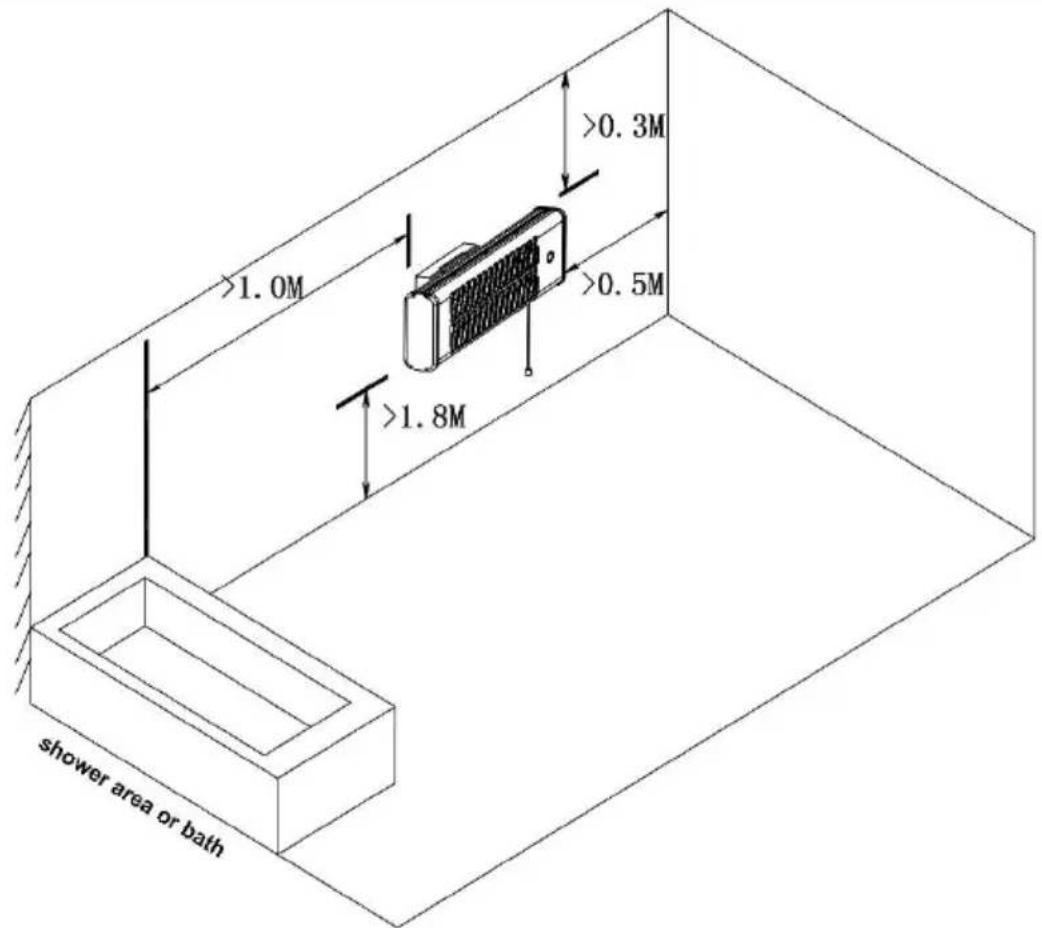

Izberite pravo lokacijo:

1. Grelnika ne postavljajte neposredno pod električno vtičnico.
2. Grelnik mora biti nameščen vsaj 1,8 metra nad tlemi.
3. Grelnik mora biti nameščen vsaj 0,3 metra od stropa in 0,5 metra od sosednje stene.
4. Če je grelnik nameščen v kopalnici, se stikala in upravljalni elementi ne smejo dotikati uporabnika v kopalnici ali pod tušem ali biti v njegovem dosegu. Grelnik mora biti nameščen vsaj 1,0 m stran od kadi/prhe.
5. Grelnika ne postavljajte tako, da bi vroč zrak pihal neposredno na stene ali sosednje predmete.
6. Postavite grelnik v skladu z razdaljami, prikazanimi na spodnji sliki 2.

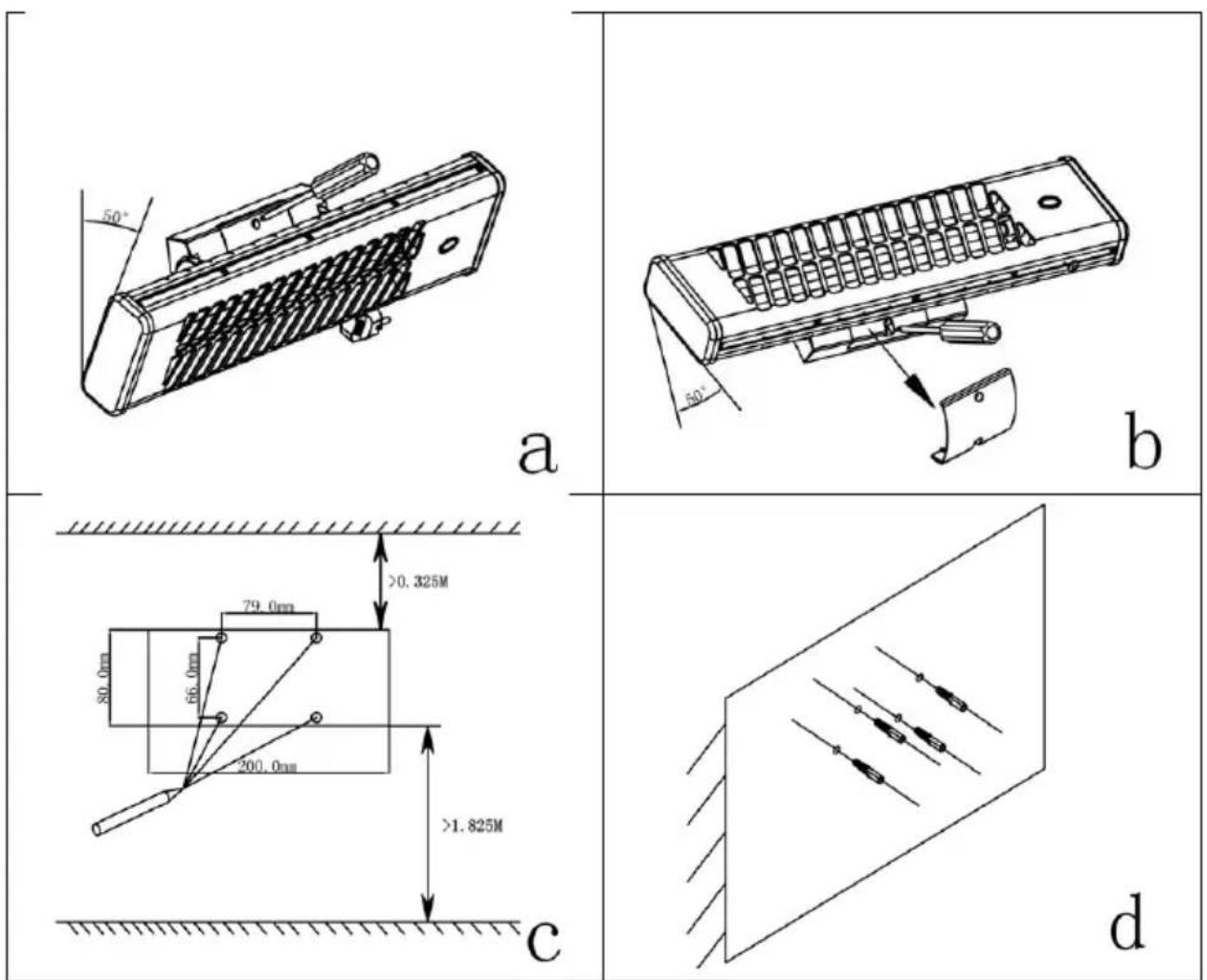

1. Odvijte in odstranite vijake na zgornjem in spodnjem delu stenskega nosilca (glejte sliki 3a in 3b). Z zgornjega dela grelnika odstranite pokrov stenskega nosilca. (Glej sliko 3b).
2. Ko je izbran pravilen položaj, razgrnite papirnato predlogo in jo izmerite glede na izdelek.
3. Postavite papirnato šablono glede na zahtevano višino nad tlemi, tj. vsaj 1,82 metra nad tlemi in vsaj 0,32 metra od stropa. (Glej sliko 3c)
4. Na papirnati predlogi izvrtajte štiri luknje za luknje za stenski nosilec. Na sredini luknje označite križec, da bo vrtanje natančnejše. (Glej sliko 3c)
5. Zdaj odstranite papirnato šablono in v križ izvrtajte štiri luknje z vrtalnikom premera 8 mm.
6. V luknje vstavite štiri priložene plastične zatiče (glejte sliko 3d).

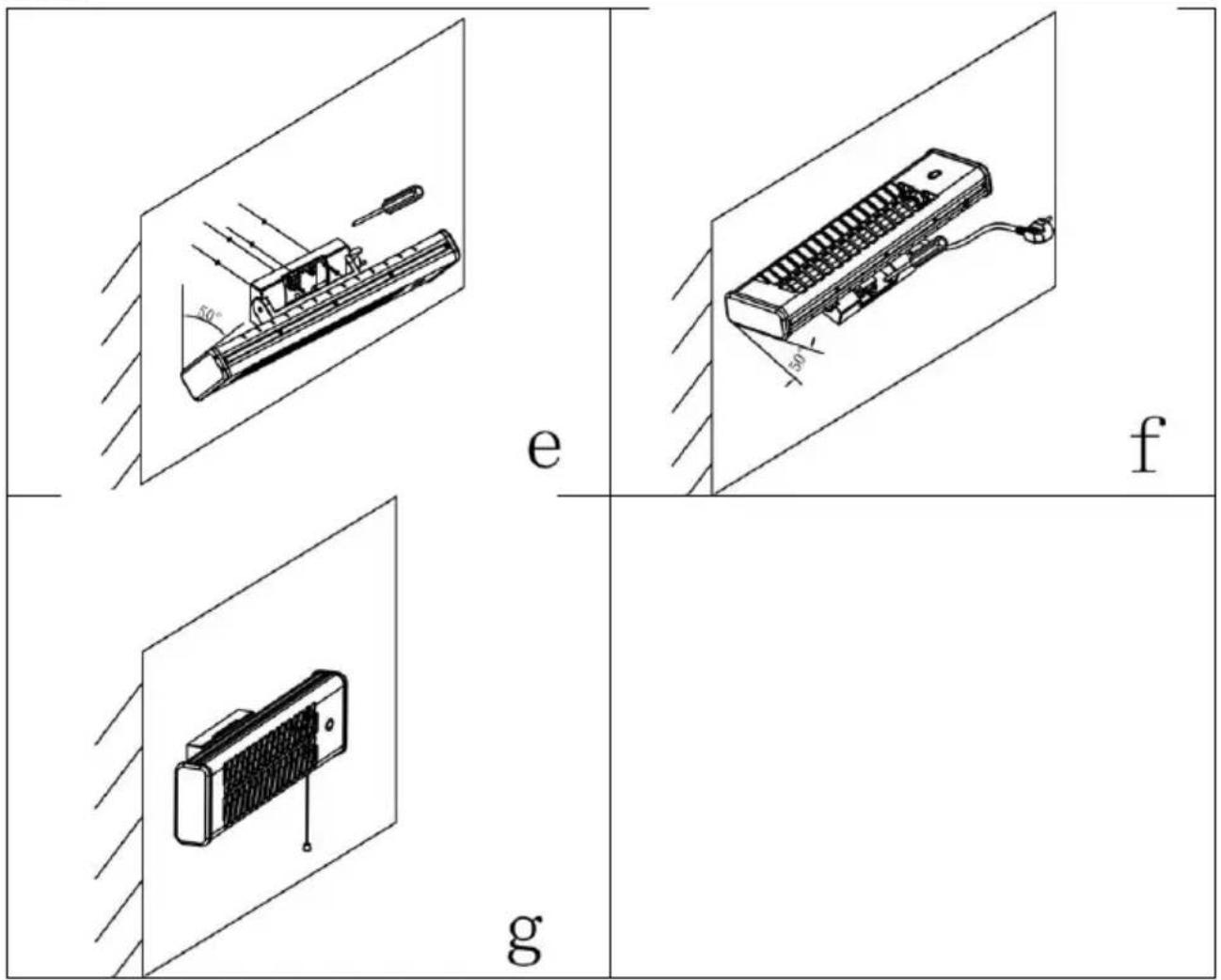

7. Držite se stenskega nosilca in postavite grelnik tako, da je rešetka obrnjena

proti vam. Grelnik zložite do konca navzdol. Stenski nosilec in grelnik pritrdite na steno tako, da z izvijačem skozi dve luknji na vrhu stenskega nosilca vstavite dva priložena vijaka. (Glej sliko 3e). Priporočljivo je uporabiti krajši izvijač, da lažje prodrete v prostor med stenskim nosilcem.

1. Ogrevalno telo postavite na steno do konca in ga privijte z dvema vijakoma na spodnjem delu stenskega nosilca. Zdaj je grelnik varno pritrjen na steno. (Glej sliko 3f)
2. Grelnik obrnite na sredino njegove poti. Zgoraj namestite pokrov stenskega nosilca.
3. Pokrov pritrdite z dvema vijakoma.

50° a b 79.0mm 66.0mm 200.0mm >0.325M >1.825M c d

e f g

Slika 3

POMEMBNO!

Med namestitvijo je treba paziti, da se ne dotaknete grelnih elementov, saj lahko na grelnih palicah ostanejo ostanki maščobe, ki bi poslabšali toplotno sevanje. Po namestitvi grelnika se omrežni kabel med uporabo ne sme dotikati kovinskega ohišja.

Zagon in delovanje

OPOMBA: Ob prvem vklopu grelnika ali ko ga vklopite po daljšem obdobju neuporabe, je normalno, da grelnik oddaja nekaj vonja in hlapov. Ta izgine, ko grelnik uporabljate krajši čas.

Grelnik priključite na vir napajanja z enako napetostjo, frekvenco in močjo, kot je navedeno na tipski ploščici izdelka.

Potegnite vlečno stikalo navzdol do položaja:

"0" za izklop ogrevanja;

"1" za grelno moč 600 W;

"2" za ogrevalno moč 1200 W

Položaj lahko preverite na zaslonu (glejte sliko 1).

POZOR

Na sevalni grelnik ne odlagajte nobenih predmetov, kot so oblačila ali brisače.

Naprave ne uporabljajte v bližini kopalnih kadi, tušev ali drugih posod z vodo.

Ohišje naprave je med delovanjem vroče!

Izogibajte se vsakršnemu fizičnemu stiku, saj lahko povzroči hude poškodbe. Počakajte, da se enota dovolj ohladi, preden jo premaknete na drugo mesto, očistite ali se je dotaknete.

Čiščenje in vzdrževanje

Zunanjost naprave je treba redno čistiti. Pred čiščenjem aparat izključite iz električnega omrežja in počakajte, da se popolnoma ohladi.

• Rešetke očistite prahu.
• Enoto očistite z zmerno vlažno krpo.

- Nikoli ne uporabljajte grobih in abrazivnih čistil, čistil za lonce ali jeklene volne, ki bi poškodovali aparat.

Ta naprava se po koncu življenjske dobe ne sme odvreči med gospodinjske odpadke, temveč jo je treba oddati na osrednji zbirni točki za recikliranje električnih in elektronskih gospodinjskih aparatov!

TEHNIČNE INFORMACIJE

Številka izdelka:	SHX70HS1200
Vhodna napetost:	220-240 V
Pogostost:	50-60 Hz
Največ. Moč:	1200 W
Možnosti nastavitev	0 - 600 - 1200 W
Zaščitni razred:	IP24
Teža:	1,2 kg
Dimenzije:	538 x 115 x 130 mm
Kontaktni naslov za dodatne informacije:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 DunajServisna linija: [phone]www.schuss-home.at / www.shx.atŠtevilka FB: 236974t / Sodišče FB: Dunaj

Zahtevane informacije o električnih grelnikih za eno sobo

Številka izdelka SHX70HS1200
Navedba	Simbol	Vrednost	Enota		Navedba	Enota
Toplotna moč					Samo za električne akumulacijske sobne grelnike: Vrsta regulacije oskrbe s toploto
Nazivna toplotna moč	P_nom	1,20	kW		Ročni nadzor dobave toplote z vgrajenim termostatom	Ne
Najmanjša toplotna moč (orientacijska vrednost)	P_min	0,60	kW		Ročni nadzor dobave toplote s povratnimi informacijami o sobni in/ali zunanji temperaturi	Ne
Največja neprekinjena toplotna moč	P_max,c	1,20	kW		Elektronsko krmiljenje dovoda toplote s povratno informacijo o sobni in/ali zunanji temperaturi	Ne
Poraba pomožne energije					Toplotna moč s podporo ventilatorja	Ne
Na spletni strani Nazivna toplotna moč	el_max	0,000	kW		Vrsta toplotne moči/krmiljenje temperature v prostoru
Na spletni strani Najmanjša toplotna moč	el_min	0,000	kW		Enostopenjska toplotna moč, brez nadzora sobne temperature	Ne
Na spletni strani Način pripravljenosti	el_sB	0,000	kW		Dve ali več ročno nastavljivih stopenj, brez nadzora sobne temperature	Da
					Regulacija sobne temperature z mehanskim termostatom	Ne
					Z elektronskim uravnavanjem sobne temperature	Ne
					Elektronski nadzor sobne temperature in nadzor dnevnega časa	Ne
					Elektronski nadzor sobne temperature in regulacija ob delavnikih	Ne
					Druge regulativne možnosti
					Nadzor sobne temperature z zaznavanjem prisotnosti	Ne
					Nadzor sobne temperature z zaznavanjem odprtega okna	Ne
					Z možnostjo daljinskega upravljanja (WiFi)	Ne
					S prilagodljivim nadzorom zagona ogrevanja	Ne
					Z omejitvijo časa delovanja	Ne
					S senzorjem črne kroglice	Ne
Kontaktni podatki:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Dunaj - Avstrija https://www.schuss-home.at/

GARANCIJA

S tem kakovostnim izdelkom SHX ste se odločili za inovacije, vzdržljivost in zanesljivost.

Za to enoto SHX dajemo garancijo 2 leti od datuma nakupa, ki velja v Avstriji in Nemčiji!

Če bi bilo v nasprotju s pričakovanji v tem obdobju na vaši napravi vseeno potrebno opraviti servisna dela, vam zagotavljamo brezplačno popravilo naprave (nadomestni deli in delo) ali (po presoji družbe Schuss) zamenjavo izdelka. Če popravilo ali zamenjava iz ekonomskih razlogov nista mogoča, si pridržujemo pravico do izdaje dobropisa za tekočo vrednost.

V vsakem primeru se najprej obrnite na telefonsko številko za stranke (glejte navodila za uporabo - "Kontaktni naslovi za dodatne informacije in servisna linija").

Opozarjamo, da popravilo, ki ga niso opravile pooblaščene pogodbene delavnice, takoj prekine veljavnost tega jamstva.

Ta garancija ne zajema:

• Poškodbe zaradi neupoštevanja navodil za uporabo
• Popravilo ali zamenjava delov zaradi običajne obrabe
• Naprave, ki se uporabljajo - četudi le delno - v komercialne namene.
• mehansko poškodovana oprema zaradi zunanjih vplivov (padec, udarec, razbitje, nepravilna uporaba itd.) ter obraba estetske narave.

- Oprema, s katero se je nepravilno ravnalo.

- enote, ki jih ni odprla naša pooblaščena servisna delavnica

- Pričakovanja potrošnikov niso izpolnjena

- Škoda zaradi višje sile, vode, strele, prenapetosti

- Enote, pri katerih je oznaka tipa in/ali serijska številka na enoti spremenjena, izbrisana, nečitljiva ali odstranjena.

- Okvare zaradi izrednega onesnaženja

- Storitve zunaj naših pooblaščenih delavnic, stroški prevoza do pooblaščene delavnice ali do nas in nazaj ter s tem povezana tveganja.

Izrecno opozarjamo, da se v garancijskem roku zaračuna pavšalni znesek v višini 60 EUR (indeksirana osnova CPI 2015, junij 2020) v primeru napak pri delovanju ali će napaka ni bila odkrita.

Z zagotavljanjem garancijskega servisa (popravilo ali zamenjava enote) absolutno<

Garancijsko obdobje 2 leti od datuma nakupa ni podaljšano.

Dveletna garancija velja le ob predložitvi potrdila o nakupu (priložiti je treba ime in naslov prodajalca ter celotno oznako enote) in_ustreznega garancijskega lista, na katerem je treba navesti tip enote in serijsko številko (vidno na škatli in na zadnji ali spodnji strani enote)! Brez garancijskega lista velja le zakonska garancija!

Izrecno poudarjamo, da to jamstvo ne vpliva na zakonsko določene garancijske pravice in se ne zmanjšujejo.

Družba Schuss Home Electronic GmbH in njeni pooblaščenci so odškodninsko odgovorni le v primeru hude malomarnosti ali naklepa. Odgovornost za izgubljeni dobiček, pričakovane, vendar neuresničene prihranke, posledično škodo in škodo zaradi zahtevkov tretjih oseb je v vsakem primeru izključena.

Kontaktni naslov ustrezne servisne delavnice najdete na naši spletni strani www.schuss-home.at.

Čestitamo vam za izbiro. Želimo vam veliko zadovoljstva z vašo enoto SHX!

NASLOV

Distribucija SHX

Schuss Home Electronic GmbH

A-1140 Dunaj, Scheringgasse 3

Tel.: [phone]

Oznaka tipa:......

Serijska številka:......
