NÁVOD K OBSLUZE SHX70HS1200 SHX

Důležité informace o bezpečnosti, umístění a elektrickém připojení

Recyklace, likvidace, prohlášení o shodě

Rozsah dodávky

Popis jednotky

Montáž

Uvedení do provozu a funkce

Čištění a údržba

Technické informace

Záruka

PŘED ZAHÁJENÍM MONTÁŽE, INSTALACE, PROVOZU NEBO ÚDRŽBY SI POZORNĚ PŘEČTĚTE NÁVOD K OBSLUZE. DODRŽOVÁNÍM BEZPEČNOSTNÍCH POKYNŮ CHRAŇTE SEBE I OSTATNÍ. NEDODRŽENÍ POKYNŮ MŮŽE MÍT ZA NÁSLEDEK ZRANĚNÍ OSOB A/NEBO POŠKOZENÍ MAJETKU A/NEBO ZTRÁTU ZÁRUKY!

Zamýšlené použití

Tato jednotka je odolná proti stříkající vodě (IP24). Tento přístroj je určen k vytápění v krytých venkovních prostorách (např. na terasách) nebo v interiéru. Tento spotřebič je vhodný pro příležitostné použití, nikoliv pro trvalý provoz. Spotřebič je určen pro soukromé použití, nikoliv pro komerční použití. Přístroj smí být provozován pouze z uzemněných zásuvek 220-240 V AC/50-60 Hz (10/16 A).

Jiné než výše popsané použití vede k poškození přístroje. Kromě toho hrozí nebezpečí zkratu, požáru nebo úrazu elektrickým proudem. Přístroj se nesmí přestavovat, otevírat ani upravovat.

DÜLEŽITÉ BEZPEČNOSTNÍ, STANDARDNÍ A ELEKTRICKÉ INFORMACE O PŘIPOJENÍ

Bezpečnostní upozornění

VAROVÁNÍ: Tento spotřebič není vybaven zařízením pro regulaci teploty v místnosti.

VAROVÁNÍ: Ohřívač nesmí být používán v malých místnostech obývaných osobami, které nemohou samostatně opustit místnost, pokud není zajištěn stálý dohled. VAROVÁNÍ: Tento spotřebič je určen výhradně k vytápění chráněných venkovních prostor a nesmí se používat k jiným účelům.

VAROVÁNÍ: Nestříkejte!

1. jednotka není vhodná pro nepřetržitý a přesný provoz

Vyjměte spotřebič z obalu a zkontrolujte, zda je v bezvadném stavu.

1. Zabraňte dětem v přístupu k obalovému materiálu. Při požití hrozí nebezpečí udušení!

2. Zkontrolujte, zda napájecí napětí ve vaší domácnosti odpovídá údajům na sálavém topení.

3. Před použitím spotřebiče zkontrolujte, zda jsou napájecí kabel a zástrčka nepoškozené.

4. Před odpojením napájecího kabelu se vždy ujistěte, že je spotřebič vypnutý. Spotřebič zapínejte pouze suchýma rukama. V opačném případě: hrozí nebezpečí úrazu elektrickým proudem!

5. Do blízkosti sálavého topidla neumist'ujte hořlavé předměty a nemiřte na ně. V případě ložního prádla, papíru, oděvů a záclon dbejte na to, aby byl sálavý ohřívač umístěn nebo instalován čelně ve vzdálenosti nejméně 1 metr. Lepší je instalovat sálavý ohřívač stranou nebo zády k těmto předmětům.

6. UPOZORNĚNÍ: Neumist'ujte jej do blízkosti vody (vany, bazénu apod.).

7. Z důvodu ochrany před úrazem elektrickým proudem neponořujte napájecí kabel ani zástrčku do vody nebo jiných kapalin.

8. Do vývodů vzduchu nevkládejte žádné cizí předměty. Pozor: Nebezpečí úrazu elektrickým proudem/požáru nebo poškození!

9. Pokud spotřebič nepoužíváte, odpojte jej ze zásuvky. Z důvodu ochrany dětí nenechávejte kabel viset nad stolem.

10. během provozu nevkládejte prsty nebo cizí předměty do mřížky.

11. Nenechávejte spotřebič bez dozoru.

12. Nepoužívejte sálavé topení v koupelně, prádelně nebo podobných prostorách. Spotřebič neumist'ujte do blízkosti vany nebo jiných nádob s vodou.

13. za škody vzniklé v důsledku nedodržení tohoto návodu k obsluze nebo nesprávného použití neručíme.

14. Ohřívač nesmí být instalován přímo pod zásuvkou.

15. Tento spotřebič nesmí používat osoby (včetně dětí) s tělesným nebo mentálním postižením, pokud nejsou pod dohledem nebo pokud jim dospělý člověk neposkytl dohled nebo pokyny týkající se používání spotřebiče v zájmu jejich vlastní bezpečnosti.

16. Děti a jiné osoby, které potřebují pomoc, si se spotřebičem nesmí hrát.

17. Děti mladší 3 let se nesmí ke spotřebiči přibližovat, pokud nejsou pod neustálým dohledem.

18. Děti ve věku od 3 do 8 let mohou spotřebič zapínat a vypínat pouze tehdy, pokud jsou pod dohledem nebo byly

poučeny o bezpečném používání spotřebiče a rozumí z toho vyplývajícím nebezpečím, za předpokladu, že je spotřebič umístěn nebo instalován v obvyklé poloze pro použití.

1. Připojení, regulaci, čištění a uživatelskou údržbu nesmí provádět děti ve věku od 3 do 8 let. Děti si se spotřebičem nesmí hrát.

2. UPOZORNĚNÍ: Přístroj není určen k provozu s externím časovačem nebo samostatným systémem dálkového ovládání.

3. Pokud není spotřebič pod dohledem a před čištěním, vždy jej odpojte od elektrické sítě.

4. Před čištěním nebo uskladněním nechte spotřebič zcela vychladnout. Části sálavého topného tělesa, jako je topná trubice, reflektor a okolní kovové části, mohou dosáhnout teploty vyšší než 200 °C. Hrozí nebezpečí zranění v důsledku těžkých popálenin! Nedotýkejte se horkých povrchů!

5. Neprovádějte žádné změny na jednotce. Připojovací kabel sami nevyměňujte.

6. Abyste zabránili přetížení obvodu, neprovozujte sálavé topidlo v obvodu s jinými spotřebiči.

7. nepoužívejte prodlužovací kabely, protože se snadněji přehřívají a hrozí nebezpečí požáru.

8. Připojovací kabel nelze vyměnit. Pokud je kabel poškozen, je nutné spotřebič zlikvidovat.

1. Nepokládejte připojovací kabel pod koberce a nezakrývejte jej. Dbejte na to, aby o kabel nikdo nezakopl.

2. Připojovací kabel neomotávejte kolem jednotky.

3. Nepoužívejte spotřebič na přímém slunečním světle nebo v blízkosti jiných zdrojů tepla. Spotřebič by neměl být dlouhodobě vystaven venkovním povětrnostním podmínkám.

4. Minimální vzdálenost sálavého topidla od podlahy musí být 180 cm a od ostatních stran 40 cm, aby byla zajištěna dostatečná vzdálenost osob a zvířat od spotřebiče a nedošlo k popálení. Topné těleso nesmí směřovat ke stropu, ale vždy k vytápěné zóně.

5. V žádném případě sálavý ohřívač nezakrývejte, aby nedošlo k jeho přehřátí.

6. Nikdy neinstalujte sálavé topné těleso tak, aby mohlo spadnout do vany nebo jiné nádoby s vodou.

7. Sálavé topidlo nesmí být umístěno vedle hořlavých nebo hořlavých předmětů a předmětů, jako je dřevo, sláma, záclony, nábytek, lůžkoviny, oděvy, papír, plasty atd., ani na nich.

8. Nepoužívejte spotřebič v místech, kde je skladován benzín, lak nebo jiné hořlavé kapaliny.

9. Sálavé topení je při provozu horké. Aby nedošlo k popálení, nedotýkejte se spotřebiče holou kůží.

10. Upozornění: Ohřívač není vybaven regulací teploty v místnosti.

11. Pokud chcete sálavé topné těleso přemístit, vždy jej nejprve přidržte za stojan a nechte vychladnout.

Pokud se topného tělesa někdo dotkl, odstraňte otisky prstů měkkým hadříkem a čisticím prostředkem s obsahem alkoholu. Připálené nečistoty mohou způsobit poruchy.

Sálavý ohřívač nepoužívejte s mokrýma nebo vlhkýma rukama.

Používání spotřebiče se nedoporučuje osobám se sníženou citlivostí na teplo.

1. Při používání ohřívače dětmi nebo osobami se zdravotním postižením nebo v jejich blízkosti a při provozu ohřívače bez dozoru je třeba dbát zvýšené opatrnosti.

2. Nenechávejte zapnutý sálavý ohřívač bez dozoru. Pokud sálavý ohřívač nepoužíváte, odpojte jej ze zásuvky.

3. Pokud je spotřebič viditelně poškozen, nepoužívejte jej.

POZOR	RIZIKO ZRANĚNÍPřístroj se během provozu zahřívá!Během provozu se nikdy nedotýkejte spotřebiče→, což by mohlo způsobit vážné popáleniny.
POZOR	NEBEZPEČÍ POŽÁRUPřístroj nesmí být během provozu zakrytý!
POZOR	BEZPEČNOSTNÍ VZDÁLENOSTUdržujte bezpečnou vzdálenost alespoň jeden metr od snadno zápalných předmětů, jako je nábytek, záclony, papír atd.!POLOHASpotřebič vždy umístěte tak, aby mohl vzduch bez překážek proudit dovnitř a ven.RIZIKO POPÁLENINSpotřebič se během používání velmi zahřívá a může způsobit popáleniny. Zvláštní pozornost je třeba věnovat přítomnosti dětí a zranitelných osob.RIZIKO PŘEHŘÁTÍ

Symboly na jednotce

Symbol :

Význam:

Pozor! Nezakrývejte! Symbol na přístroji označuje, že není dovoleno věšet předměty (např. ručníky, oblečení apod.) nad přístroj nebo přímo před něj. Ohřívač nesmí být zakrytý, aby nedošlo k přehřátí a nebezpečí požáru!

Recyklace, likvidace, prohlášení o shodě

	RECYKLACEObalové materiály lze recyklovat. Proto se doporučuje vyhazovat je do tříděného odpadu.
	DISPOZICESymbol "přeškrtnuté popelnice" vyžaduje oddělenou likvidaci odpadních elektrických a elektronických zařízení (OEEZ).Elektrická a elektronická zařízení mohou obsahovat nebezpečné a pro životní prostředí nebezpečné látky.Nevyhazujte je proto do netříděného zbytkového odpadu, ale na určeném sběrném místě pro odpadní elektrická a elektronická zařízení. Pomůžete tak chránit zdroje a životní prostředí. Další informace získáte u svého prodejce nebo na místních úřadech. Směrnice 2012/19/EU
	PROHLÁŠENÍ O SHODĚTímto potvrzujeme, že tento článek je v souladu se základními požadavky, nařízeními a směrnicemi EU.Podrobné prohlášení o shodě si můžete kdykoli prohlédnot pod následujícím odkazem:https://www.schuss-home.at/downloads

S výjimkou chyb a technických úprav.

Rozsah dodávky

■ Sálavé topení
■ Návod k obsluze
■ Montážní příslušenství

Popis jednotky

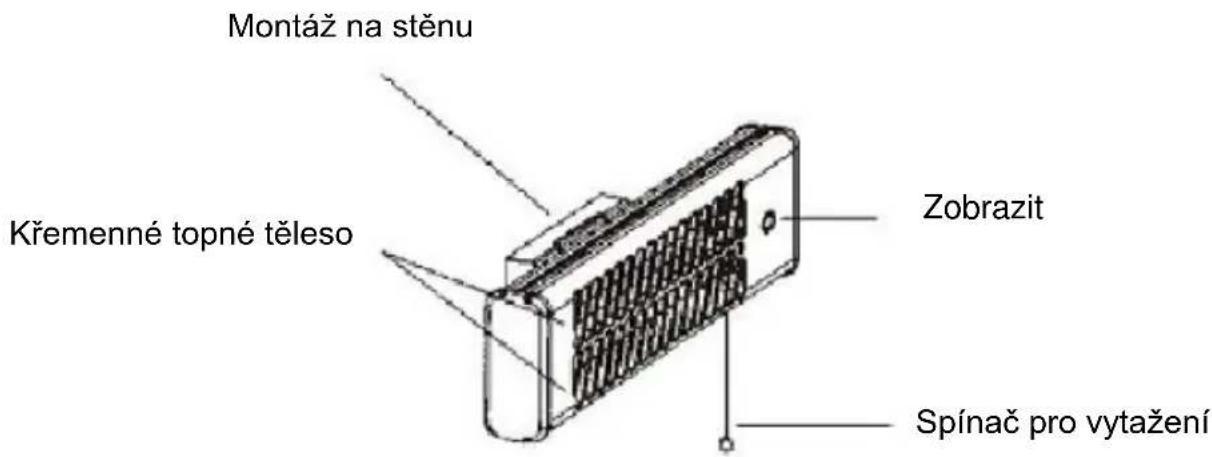

Montáž na stěnu Křemenné topné těleso Zobrazit Spínač pro vytažení

Obrázek 1

Montáž

Ohřívač smí být namontován na stěnu a provozován pouze v bezvadném stavu.

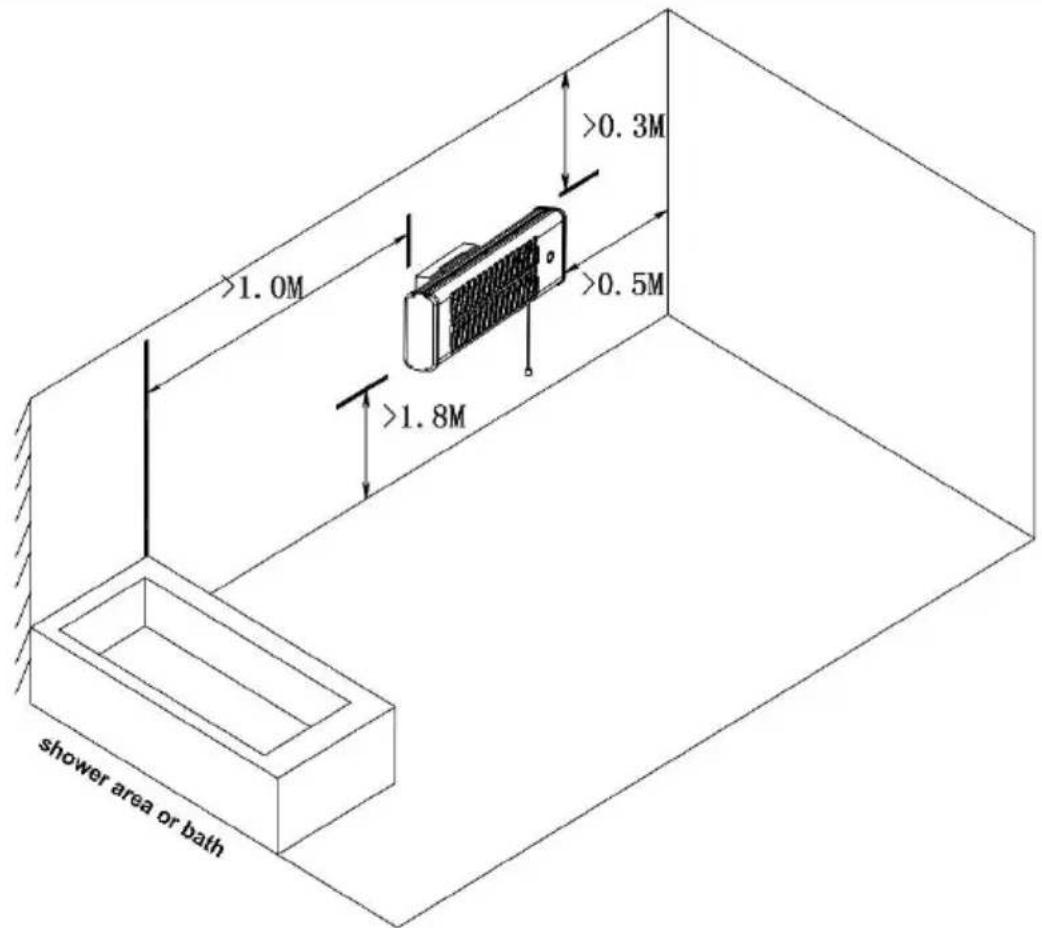

Zvolte správné místo:

1. Ohřívač neumistujte přímo pod elektrickou zásuvku.
2. Ohřívač musí být instalován ve výšce nejméně 1,8 m nad podlahou.
3. Ohřívač musí být instalován nejméně 0,3 m od stropu a 0,5 m od přilehlé stěny.
4. Pokud je ohřívač instalován v koupelně, nesmí se uživatel ve vaně nebo ve sprše dotýkat spínačů a ovládacích prvků ani být v jejich dosahu.
   Ohřívač by měl být instalován ve vzdálenosti nejméně 1,0 m od vany / sprchy.
5. Ohřívač neumistujte tak, aby horký vzduch foukal přímo na stěny nebo sousední předměty.
6. Umístěte ohřívač podle vzdáleností uvedených na obrázku 2 níže.

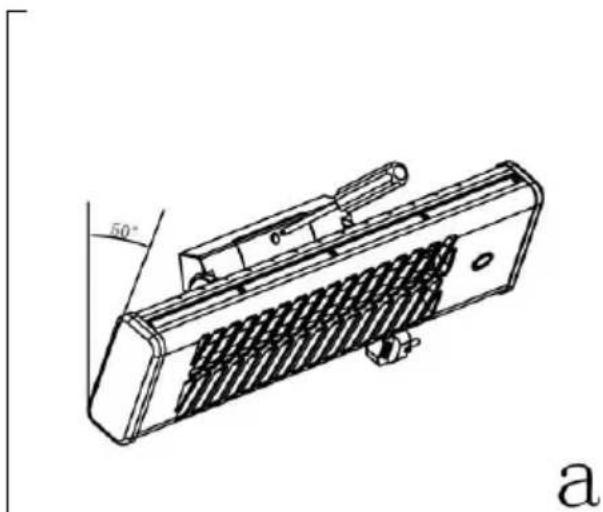

Vyvrtejte otvory a namontujte je:

1. Povolte a odšroubujte šrouby na horní a spodní straně nástěnného držáku (viz obrázek 3a a 3b). Sejměte kryt nástěnného držáku z horní části ohřívače. (Viz obrázek 3b).
2. Po výběru správné polohy rozložte papírovou šablonu měřenou podle výrobku.
3. Umístěte papírovou šablonu podle požadované výšky nad podlahou, tj. nejméně 1,82 m nad podlahou a nejméně 0,32 m od stropu. (Viz obrázek 3c)
4. Na papírové šabloně jsem vyrazil čtyři otvory pro vyvrtání otvorů pro nástěnný držák. Uprostřed otvoru vyznačte křížek, aby bylo vrtání přesnější. (Viz obrázek 3c)
5. Nyní odstraňte papírovou šablonu a vrtákem o průměru 8 mm vyvrtejte do kříže čtyři otvory.

1. Vložte čtyři dodané plastové kolíky do otvorů (viz obrázek 3d).
2. Přidržte se nástěnného držáku a vyrovnejte ohřívač tak, aby mřížka směřovala k vám. Ohřívač sklopte úplně dolů. Připevněte nástěnný držák a ohřívač ke stěně tak, že pomocí šroubováku prostrčíte dva dodané šrouby dvěma otvory v horní části nástěnného držáku. (Viz obrázek 3e). Doporučujeme použít kratší šroubovák, abyste se snáze dostali do prostoru mezi nástěnným držákem.
3. Vyklopte ohřívač na stěnu až nahoru a poté jej utáhněte dvěma šrouby na spodní straně nástěnného držáku. Nyní je ohřívač bezpečně připevněn ke stěně. (Viz obrázek 3f)
4. Otočte ohřívač doprostřed jeho dráhy. Nasad'te kryt nástěnného držáku shora.
5. Kryt zajistěte dvěma šrouby.

Při instalaci je třeba dbát na to, abyste se nedotýkali topných těles, protože na topných tyčích by mohly zůstat zbytky tuku, které by zhoršily vyzařování tepla. Po instalaci ohřívače se síťový kabel nesmí při používání dotýkat kovového krytu.

Uvedení do provozu a funkce

POZNÁMKA: Při prvním zapnutí ohřívače nebo při zapnutí po delší době nepoužívání je normální, že ohřívač vydává určitý zápach a výpary. Tento zápach zmizí, jakmile je ohřívač krátce používán.

Připojte ohřívač ke zdroji napájení se stejným napětím, frekvencí a výkonem, jaké jsou uvedeny na typovém štítku výrobku.

Stáhněte tahový spínač dolů do polohy:

"0" pro vypnutí vytápění; "1" pro topný výkon 600 W; "2" pro topný výkon 1200 W

Polohu lze zkontrolovat na displeji (viz obrázek 1).

POZOR

Na sálavý ohřívač nepokládejte žádné předměty, například oblečení nebo ručníky.

Nepoužívejte tento spotřebič v blízkosti van, sprchových vaniček nebo jiných nádob obsahujících vodu.

Kryt přístroje je během provozu horký!

Vyvarujte se jakéhokoli fyzického kontaktu, mohl by způsobit vážné zranění. Před přemístěním na jiné místo, čištěním nebo dotýkáním se jednotky nechte dostatečně vychladnout.

Čištění a údržba

Vnější část spotřebiče je třeba pravidelně čistit. Před čištěním spotřebič odpojte od sítě a počkejte, dokud zcela nevychladne.

• Vyčistěte mřížky od prachu.
• Přístroj čistěte mírně navlhčeným hadříkem.
• Nikdy nepoužívejte drsné a abrazivní čisticí prostředky, prostředky na čištění hrnců nebo ocelovou vlnu, které by spotřebič poškodily.

Tento spotřebič nesmí být po skončení životnosti likvidován společně s domovním odpadem, ale musí být odevzdán na centrálním sběrném místě pro recyklaci elektrických a elektronických spotřebičů!

TECHNICKÉ INFORMACE

Číslo položky:	SHX70HS1200
Vstupní napětí:	220-240 V
Frekvence:	50-60 Hz
Max. Výkon:	1200 W
Možnosti nastavení	0 - 600 - 1200 W
Třída ochrany:	IP24
Hmotnost:	1,2 kg
Rozměry:	538 x 115 x 130 mm
Kontaktní adresa pro další informace:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 VídeňServisní linka: [phone]www.schuss-home.at / www.shx.atČíslo FB: 236974t / Soudní dvůr: Vídeň

Požadované informace o elektrických ohřívačích pro jednu místnost

Číslo položky SHX70HS1200
Indikace	Symbol	Hodnota	Jednotka		Indikace	Jednotka
Tepelný výkon					Pouze pro elektrická akumulační pokojová topidla: Typ regulace přívodu tepla
Jmenovitý tepelný výkon	P_nom	1,20	kW		Ruční ovládání přívodu tepla pomocí integrovaného termostatu	Ne
Minimální tepelný výkon (směrná hodnota)	P_min	0,60	kW		Ruční ovládání přívodu tepla se zpětnou vazbou na teplotu v místnosti a/nebo venkovní teplotu.	Ne
Maximální trvalý tepelný výkon	P_max,c	1,20	kW		Elektronická regulace přívodu tepla se zpětnou vazbou na teplotu v místnosti a/nebo venkovní teplotu.	Ne
Spotřeba pomocné energie					Tepelný výkon s podporou ventilátoru	Ne
Na adrese Jmenovitý tepelný výkon	el_max	0,000	kW		Typ tepelného výkonu/řízení teploty v místnosti
Na adrese Minimální tepelný výkon	el_min	0,000	kW		Jednostupňový tepelný výkon, bez regulace teploty v místnosti	Ne
Na adrese Pohotovostní režim	el_sB	0,000	kW		Dvě nebo více manuálně nastavitelných úrovní, bez regulace teploty v místnosti	Ano
					Regulace teploty v místnosti pomocí mechanického termostatu	Ne
					S elektronickou regulací pokojové teploty	Ne
					Elektronická regulace teploty v místnosti a regulace denní doby	Ne
					Elektronická regulace pokojové teploty a regulace ve všední dny	Ne
					Další možnosti regulace
					Řízení teploty v místnosti s detekcí přítomnosti	Ne
					Regulace pokojové teploty s detekcí otevřeného okna	Ne
					S možností dálkového ovládání (WiFi)	Ne
					S adaptivní regulací spuštění topení	Ne
					S časovým omezením provozu	Ne
					S černým kuličkovým senzorem	Ne
Kontaktní údaje:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Vídeň -Rakousko https://www.schuss-home.at/

ZÁRUKA

S tímto kvalitním výrobkem od společnosti SHX jste se rozhodli pro inovaci, trvanlivost a spolehlivost.

Na tuto jednotku SHX poskytujeme záruku 2 roky od data nákupu platnou v Rakousku a Německu!

Pokud by v rozporu s očekáváním bylo během tohoto období přesto nutné provést na vašem zařízení servisní práce, zaručujeme tímto bezplatnou opravu zařízení (náhradní díly a práce) nebo (podle uvážení společnosti Schuss) výměnu výrobku. Pokud by oprava ani výměna nebyla z ekonomických důvodů možná, vyhrazujeme si právo vystavit dobropis v aktuální hodnotě.

V každém případě se nejprve obrat'te na zákaznickou linku (viz návod k použití - "Kontaktní adresy pro další informace a servisní linka").

Rádi bychom upozornili, že oprava, která nebyla provedena v autorizovaných smluvních servisech, okamžitě ukončí platnost této záruky.

Tato záruka se nevztahuje na:

• Poškození v důsledku nedodržení návodu k obsluze
• Oprava nebo výměna dílů v důsledku běžného opotřebení
• Zařízení, která se používají - byť jen částečně - ke komerčním účelům.
• Mechanicky poškozené zařízení v důsledku vnějších vlivů (pád, náraz, rozbití, nesprávné používání atd.), jakož i opotřebení estetického charakteru.
• Zařízení, se kterým bylo nesprávně manipulováno.
• Jednotky, které nebyly otevřeny naším autorizovaným servisem.
• Nesplněná očekávání spotřebitelů
• Škody způsobené vyšší mocí, vodou, úderem blesku, přepětím
• Jednotky, u nichž bylo typové označení a/nebo výrobní číslo na jednotce změněno, vymazáno, nečitelné nebo odstraněno.
  • Vady způsobené mimořádným znečištěním
• Servisy mimo naše autorizované servisy, náklady na dopravu do autorizovaného servisu nebo k nám a zpět, jakož i související rizika.

Výslovně upozorňujeme, že v záruční době bude v případě provozních chyb nebo v případě, že nebyla zjištěna žádná chyba, účtován paušál ve výši 60 EUR (indexovaný základ CPI 2015, červen 2020).

Poskytnutím záručního servisu (oprava nebo výměna jednotky) absolutní<

Záruční doba 2 roky od data nákupu není prodloužena.

Dvouletá záruka je platná pouze po předložení dokladu o koupi (musí být uvedeno jméno a adresa prodejce a úplné označení přístroje) a příslušného záručního listu, na kterém musí být uveden typ přístroje a výrobní číslo (viditelné na krabici a na zadní nebo spodní straně přístroje)! Bez záručního listu platí pouze zákonná záruka! Výslovně zdůrazňujeme, že práva ze zákonné záruky nejsou touto zárukou dotčena a zůstávají zachována.

Společnost Schuss Home Electronic GmbH a její zástupci odpovídají za škody pouze v případě hrubé nedbalosti nebo úmyslu. Odpovědnost za ušlý zisk, očekávané, ale neuskutečněné úspory, následné škody a škody z nároku třetích osob je v každém případě vyloučena.

Kontaktní adresu příslušného servisu najdete na naší domovské stránce www.schuss-home.at.

Blahopřejeme vám k výběru. Přejeme vám mnoho radosti s jednotkou SHX!

ADRESA

Distribuce SHX

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typové označení:......

Sériové číslo:......

SHX

NÁVOD NA OBSLUHU

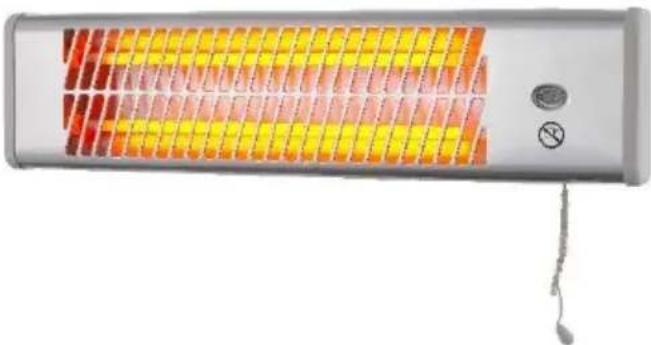

Nástenný ohrievač SHX70HS1200

VAROVANIE: Tento spotrebič nie je vybavený zariadením na reguláciu teploty v miestnosti.

Udržujte deti mimo dosahu obalového materiálu. Pri požití hrozí nebezpečenstvo udusenia!

S výnimkou chýb a technických úprav.

Rozsah dodávky

■ Sálavý ohrievač
■ Návod na obsluhu
■ Montážne príslušenstvo

Popis jednotky

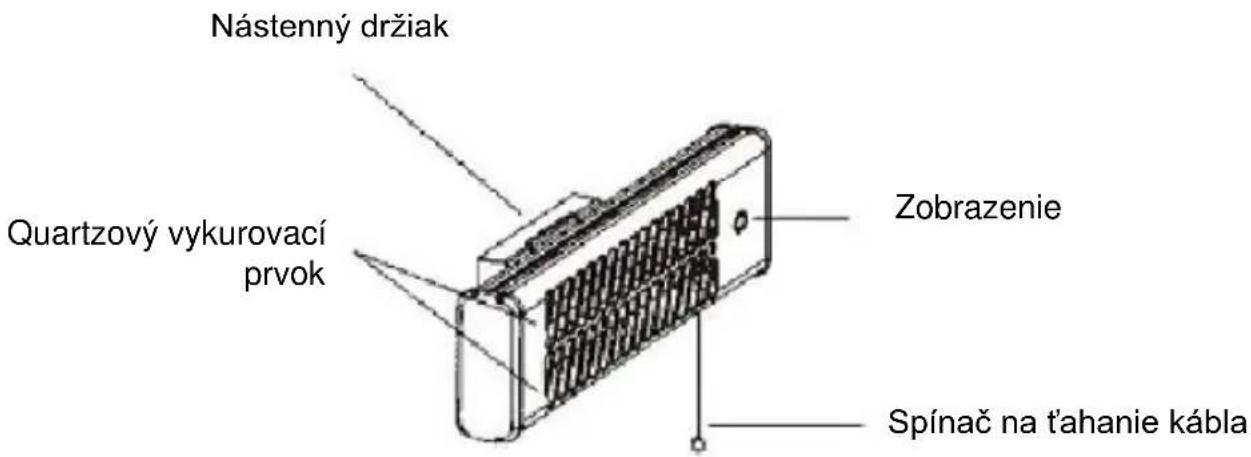

Nástenný držiak Quartzový vykurovací prvok Zobrazenie Spínač na t'ahanie kábla

Obrázok 1

Montáž

Čahový spínač potiahnite nadol do polohy:

Tento spotrebič sa po skončení životnosti nesmie likvidovat' spolu s domovým odpadom, ale musí sa odovzdat' na centrálnom zbernom mieste na recykláciu elektrických a elektronických domácich spotrebičov!

TECHNICKÉ INFORMÁCIE

Číslo položky:	SHX70HS1200
Vstupné napätie:	220-240 V
Frekvencia:	50-60 Hz
Max. Výkon:	1200 W
Možnosti nastavenia	0 - 600 - 1200 W
Trieda ochrany:	IP24
Hmotnost':	1,2 kg
Rozmery:	538 x 115 x 130 mm
Kontaktná adresa pre d'alšie informácie:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 ViedeňServisná linka: [phone]www.schuss-home.at / www.shx.atFB-číslo: 236974t / FB-súd:Viedeň

Požadované informácie o elektrických ohrievačoch pre jednu miestnost'

Poskytnutím záručného servisu (oprava alebo výmena jednotky) absolutne<

Záručná doba 2 roky od dátumu nákupu sa nepredlžuje.

Typové označenie:......

Sériové číslo:......

SHX

INSTRUCTIUNI DE UTILIZARE

Symbole na jednostce

Symbol :

Znaczenie:
