GEBRUIKSAANWIJZING SHX70HS1200 SHX

Belangrijke informatie over veiligheid, locatie en elektrische aansluiting

Recycling, verwijdering, verklaring van overeenstemming

Omvang van de levering

Beschrijving van de eenheid

Montage

Ingebruikneming en werking

Reiniging en onderhoud

Technische informatie

Garantie

LEES DE GEBRUIKSAANWIJZING ZORGVULDIG DOOR VOORDAT U BEGINT MET DE MONTAGE, INSTALLATIE, BEDIENING OF HET ONDERHOUD. BESCHERM UZELF EN ANDEREN DOOR DE VEILIGHEIDSINSTRUCTIES OP TE VOLGEN. HET NIET OPVOLGEN VAN DE INSTRUCTIES KAN LEIDEN TOT PERSOONLIJK LETSEL EN/OF MATERIËLE SCHADE EN/OF VERLIES VAN DE GARANTIEDEKKING!

Beoogd gebruik

Dit apparaat is spatwaterdicht (IP24). Dit apparaat is bedoeld voor verwarming in overdekte buitenruimten (bijv. terrassen) of binnenshuis. Dit apparaat is geschikt voor incidenteel gebruik en niet voor continu gebruik. Het apparaat is bedoeld voor particulier gebruik, niet voor commercieel gebruik. Het apparaat mag alleen worden gebruikt met 220-240 V AC/50-60 Hz (10/16A) geaarde stopcontacten.

Elk ander gebruik dan hierboven beschreven zal het toestel beschadigen. Bovendien bestaat er gevaar voor kortsluiting, brand of elektrische schokken. Het toestel mag niet worden omgebouwd, geopend of gewijzigd.

BELANGRIJKE INFORMATIE OVER VEILIGHEID, NORMEN EN ELEKTRISCHE AANSLUITING

Veiligheid

WAARSCHUWING: Dit apparaat is niet uitgerust met een apparaat om de kamertemperatuur te regelen.

WAARSCHUWING: De verwarming mag niet worden gebruikt in kleine ruimtes die worden bewoond door personen die de ruimte niet zelfstandig kunnen verlaten, tenzij er voortdurend toezicht is. WAARSCHUWING: Dit apparaat is uitsluitend bestemd voor het verwarmen van

beschermde buitenruimten en mag niet voor andere doeleinden worden gebruikt.

WAARSCHUWING: Niet spuiten!

1. het apparaat is niet geschikt voor continu en nauwkeurig gebruik
2. Haal het apparaat uit de verpakking en controleer of het in perfecte staat verkeert.
3. Houd kinderen uit de buurt van het verpakkingsmateriaal. Bij inslikken bestaat verstikkingsgevaar!
4. Controleer of de spanning in uw huishouden overeenkomt met de specificatie op de straalkachel.
5. Controleer of het netsnoer en de stekker onbeschadigd zijn voordat u het apparaat gebruikt.
6. Zorg er altijd voor dat het apparaat is uitgeschakeld voordat u het netsnoer loskoppelt. Schakel het apparaat alleen met droge handen in. Anders: gevaar voor elektrische schokken!
7. Plaats geen brandbare voorwerpen in de buurt van de straalkachel en richt de straalkachel niet op dergelijke voorwerpen. In het geval van beddengoed, papier, kleding en gordijnen, zorg ervoor dat de straalkachel frontaal geplaatst of geïnstalleerd wordt op een afstand van minstens 1 meter. Het is beter om de straalkachel opzij of met de rug naar dergelijke voorwerpen te plaatsen.

WAARSCHUWING: Niet in de buurt van water plaatsen (badkuip, zwembad, enz.).

1. Ter bescherming tegen elektrische schokken mag u het netsnoer of de stekker niet in water of andere vloeistoffen dompelen.

2. Steek geen vreemde voorwerpen in de luchtopeningen. Voorzichtig: gevaar voor elektrische schok/brand of beschadiging!

3. Haal de stekker uit het stopcontact als u het apparaat niet gebruikt. Laat het snoer niet over de tafel hangen ter bescherming van uw kinderen.

4. steek tijdens de werking geen vingers of vreemde voorwerpen door het rooster.

5. Laat het apparaat niet onbeheerd achter.

6. Gebruik de straalkachel niet in de badkamer, wasruimte of soortgelijke ruimtes. Plaats het apparaat niet in de buurt van een badkuip of andere waterreservoirs.

7. voor schade die voortvloeit uit het niet in acht nemen van deze gebruiksaanwijzing of uit ondeskundig gebruik wordt geen aansprakelijkheid aanvaard.

8. De verwarming mag niet direct onder een stopcontact worden geïnstalleerd.

9. Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met een lichamelijke of geestelijke handicap, tenzij zij onder toezicht staan of voor hun eigen veiligheid onder toezicht staan of instructies hebben gekregen van een volwassene over het gebruik van het apparaat.

10. Kinderen en andere hulpbehoevende personen mogen niet met het apparaat spelen.

1. Kinderen jonger dan 3 jaar moeten uit de buurt van het apparaat worden gehouden, tenzij zij te allen tijde onder toezicht staan.
2. Kinderen tussen 3 en 8 jaar mogen het apparaat alleen in- en uitschakelen als zij onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen, mits het apparaat in de normale gebruiksstand wordt geplaatst of geïnstalleerd.
3. Aansluiting, regeling, reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen tussen 3 en 8 jaar. Kinderen mogen niet met het apparaat spelen.

WAARSCHUWING: Het toestel is niet bedoeld voor gebruik met een externe timer of een aparte afstandsbediening.

1. Trek altijd de stekker uit het stopcontact als het apparaat niet onder toezicht staat en voordat u het schoonmaakt.
2. Laat het toestel volledig afkoelen voordat u het reinigt of opbergt. De onderdelen van de straalkachel, zoals de verwarmingsbuis, de reflector en de omringende metalen onderdelen kunnen temperaturen van meer dan 200°C bereiken. Gevaar voor letsel door ernstige brandwonden! Raak geen hete oppervlakken aan!
3. Breng geen wijzigingen aan in het toestel. Vervang de aansluitkabel niet zelf.
4. Gebruik de straalkachel niet in een circuit met andere apparaten om overbelasting van een circuit te voorkomen.

vermijd het gebruik van verlengsnoeren, aangezien deze gemakkelijker oververhit raken en brandgevaar opleveren.

1. De aansluitkabel kan niet worden vervangen. Als de kabel beschadigd is, moet het apparaat worden weggegooid.
2. Leg de aansluitkabel niet onder tapijten en bedek de kabel niet. Zorg ervoor dat niemand over de kabel kan struikelen.
3. Wikkel de verbindingskabel niet rond het toestel.
4. Gebruik het apparaat niet in direct zonlicht of in de buurt van andere warmtebronnen. Het apparaat mag niet gedurende langere tijd aan weersomstandigheden buitenshuis worden blootgesteld.
5. De minimale afstand van de straalkachel tot de vloer moet 180 cm bedragen en tot de andere zijden 40 cm, om voldoende afstand van personen en dieren tot het toestel te waarborgen en brandwonden te voorkomen. Het verwarmingselement mag niet naar het plafond wijzen, maar altijd naar de te verwarmen zone.
6. Dek de straler in geen geval af om oververhitting te voorkomen.
7. Installeer de straalkachel nooit zo dat hij in een badkuip of ander waterreservoir kan vallen.
8. De warmtestraler mag niet worden geplaatst naast of op brandbare of ontvlambare voorwerpen en voorwerpen zoals hout, stro, gordijnen, meubilair, beddengoed, kleding, papier, plastic, enz.

1. Gebruik het apparaat niet in ruimten waar benzine, lak of andere brandbare vloeistoffen zijn opgeslagen.

2. De straalkachel is heet tijdens het gebruik. Raak het apparaat niet met de blote huid aan om brandwonden te voorkomen.

Waarschuwing: De verwarming is niet uitgerust met een kamertemperatuurregeling.

1. Als u de straalkachel wilt verplaatsen, houd hem dan altijd bij de standaard en laat hem eerst afkoelen.

2. Als het verwarmingselement is aangeraakt, verwijdert u vingerafdrukken met een zachte doek en een reinigingsmiddel met alcohol. Aangebrand vuil kan storingen veroorzaken.

3. Bedien de straalkachel niet met natte of vochtige handen.

4. Het gebruik van het apparaat wordt afgeraden voor personen met een verminderde warmtegevoeligheid.

5. Uiterste voorzichtigheid is geboden wanneer de verwarming wordt gebruikt door of in de nabijheid van kinderen of gehandicapten en wanneer de verwarming wordt gebruikt en onbeheerd wordt achtergelaten.

6. Laat de ingeschakelde straalkachel niet onbeheerd achter. Als de straalkachel niet in gebruik is, haalt u de stekker uit het stopcontact.

7. Gebruik het apparaat niet als er zichtbare schade is.

ATTENTIE	RISICO OP LETSELHet apparaat wordt heet tijdens gebruik!Raak het apparaat nooit aan tijdens de werking→ dit kan ernstige brandwonden veroorzaken.
ATTENTIE	BRANDGEVAARHet apparaat mag tijdens het gebruik niet worden afgedekt!
ATTENTIE	VEILIGHEIDSAFSTANDBewaar een veilige afstand van ten minste één meter tot licht ontvlambare voorwerpen zoals meubels, gordijnen, papier, enz.LOCATIEPlaats het apparaat altijd zo dat de lucht ongehinderd kan in- en uitstromen.RISICO OP BRANDWONDENHet apparaat wordt tijdens het gebruik zeer heet en kan brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden wanneer kinderen en kwetsbare personen aanwezig zijn.RISICO VAN OVERVERHITTING

Symbolen op de eenheid

Symbool :

Dat betekent:

Attentie! Niet afdekken! Het symbool op het toestel geeft aan dat het niet is toegestaan voorwerpen (bijv. handdoeken, kleding, enz.) boven het toestel of direct ervoor te hangen. De verwarming mag niet worden afgedekt om oververhitting en brandgevaar te voorkomen!

Recycling, verwijdering, verklaring van overeenstemming

	RECYCLINGDe verpakkingsmaterialen kunnen worden gerecycleerd. Daarom wordt aanbevolen ze bij het gescheiden afval te doen.
	DISPOSALHet symbool "doorgestreepte vuilnisbak" vereist de gescheiden verwijdering van afgedankte elektrische en elektronische apparatuur (AEEA). Elektrische en elektronische apparatuur kan gevaarlijke en milieugevaarlijke stoffen bevatten. Gooi deze daarom niet bij het ongescheiden restafval, maar bij een aangewezen inzamelpunt voor afgedankte elektrische en elektronische apparatuur. Zo draagt u bij aan de bescherming van hulpbronnen en het milieu. Neem voor meer informatie contact op met uw dealer of de plaatselijke autoriteiten. Richtlijn 2012/19/EU
	VERKLARING VAN OVEREENSTEMMINGHierbij bevestigen wij dat dit artikel voldoet aan de basiseisen, verordeningen en richtlijnen van de EU. U kunt de gedetailleerde verklaring van overeenstemming te allen tijde bekijken onder de volgende link:https://www.schuss-home.at/downloads

Fouten en technische wijzigingen voorbehouden.

Omvang van de levering

■ Stralingsverwarming
- Gebruiksaanwijzing
■ Montagetoebehoren

Beschrijving van de eenheid

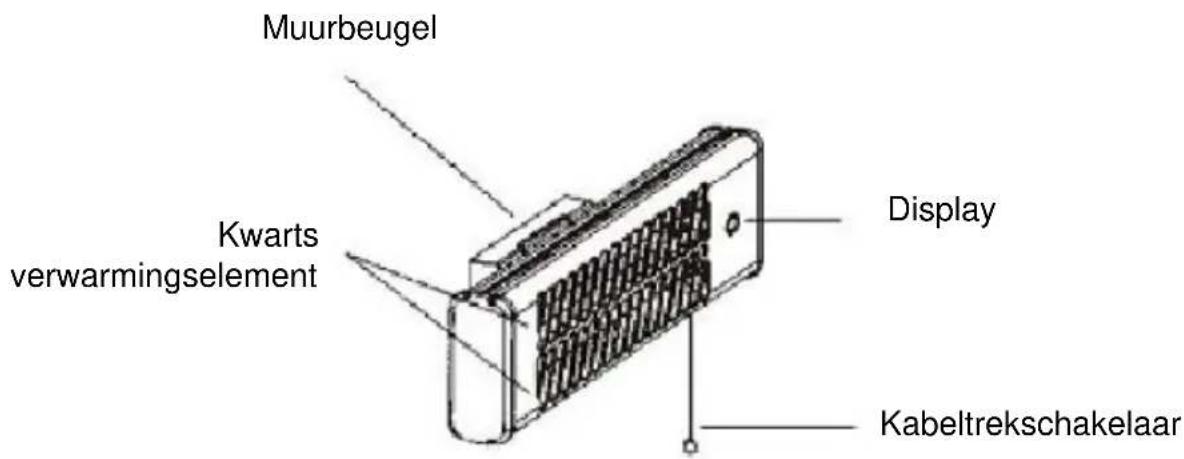

Muurbeugel Kwarts verwarmingselement Display Kabeltrekschakelaar

Figuur 1

Montage

De verwarming mag alleen in perfecte staat op de muur worden gemonteerd en gebruikt.

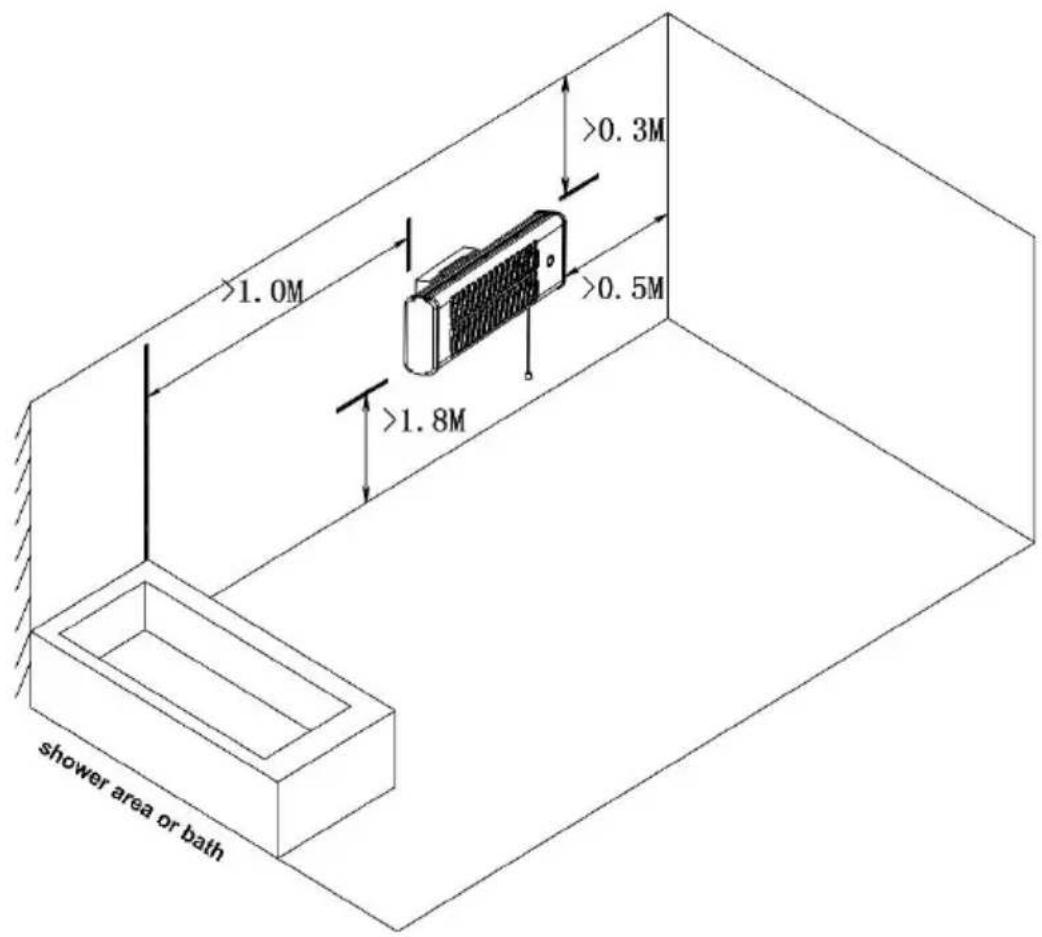

Kies de juiste locatie:

1. Plaats de verwarming niet direct onder een stopcontact.
2. De verwarming moet ten minste 1,8 meter boven de vloer worden geïnstalleerd.
3. De verwarming moet ten minste 0,3 meter van het plafond en 0,5 meter van de aangrenzende muur worden geïnstalleerd.
4. Als de verwarming in een badkamer wordt geïnstalleerd, mogen de schakelaars en bedieningselementen niet worden aangeraakt of binnen het bereik komen van de gebruiker in het bad of de douche. Het verwarmingselement moet ten minste 1,0 meter van het bad/de douche worden geïnstalleerd.
5. Plaats de verwarming niet zo dat de hete lucht rechtstreeks op muren of naburige voorwerpen wordt geblazen.
6. Plaats het verwarmingselement volgens de in figuur 2 aangegeven afstanden.

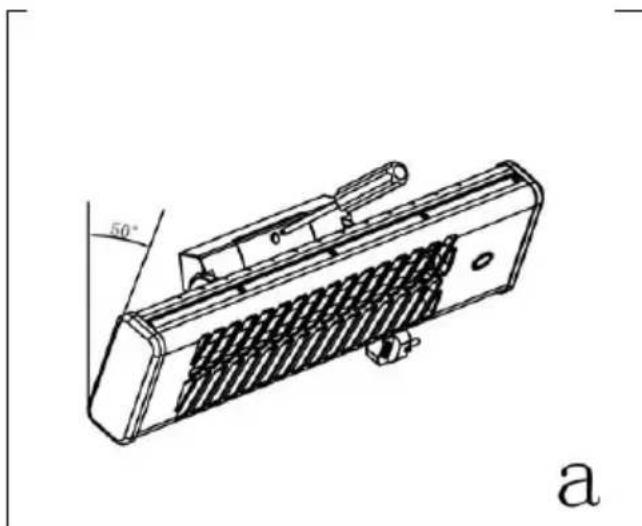

Gaten boren en monteren:

1. Draai de schroeven aan de boven- en onderkant van de muurbeugel los en verwijder ze (zie figuur 3a en 3b). Verwijder het deksel van de muurbeugel van de bovenkant van het verwarmingselement. (Zie figuur 3b).

2. Wanneer de juiste positie is gekozen, ontvouwt u de papieren sjabloon, gemeten aan het product.

3. Plaats de papieren sjabloon op de vereiste hoogte boven de vloer, d.w.z. ten minste 1,82 meter boven de vloer en ten minste 0,32 meter van het plafond. (Zie figuur 3c)

4. Pons vier gaten op het papieren sjabloon voor de boorgaten van de muurbeugel. Markeer een kruis in het midden van het gat om het boren nauwkeuriger te maken. (Zie figuur 3c)

1. Verwijder nu het papieren sjabloon en boor vier gaten in het kruis met een boor met een diameter van 8 mm.
2. Steek de vier meegeleverde plastic pinnen in de gaten (zie figuur 3d).
3. Houd u vast aan de muurbeugel en richt de verwarming zo dat het rooster naar u toe wijst. Klap de verwarming helemaal naar beneden. Bevestig de muurbeugel en de verwarming aan de muur door de twee meegeleverde schroeven met een schroevendraaier door de twee gaten aan de bovenkant van de muurbeugel te steken. (Zie figuur 3e). Het wordt aanbevolen een kortere schroevendraaier te gebruiken om gemakkelijker in de ruimte tussen de muurbeugel te komen.
4. Draai de kachel helemaal omhoog aan de muur en draai hem dan vast met de twee schroeven aan de onderkant van de muurbeugel. Nu is het verwarmingselement stevig aan de muur bevestigd. (Zie figuur 3f)
5. Draai de verwarming naar het midden van zijn baan. Plaats het deksel van de muurbeugel van bovenaf terug.
6. Zet het deksel vast met twee schroeven.

Tijdens de installatie moet er speciaal op worden gelet dat de verwarmingselementen niet worden aangeraakt, omdat er vetresten op de verwarmingsstaven kunnen achterblijven, waardoor de warmtestraling wordt belemmerd. Na installatie van het verwarmingselement mag het netsnoer bij gebruik de metalen behuizing niet raken.

Ingebruikneming en werking

OPMERKING: Wanneer de verwarming voor het eerst wordt ingeschakeld of wanneer u deze inschakelt na een lange periode van niet-gebruik, is het normaal dat de verwarming wat geur en dampen afgeeft. Dit verdwijnt wanneer de verwarming een korte tijd in gebruik is geweest.

Sluit het verwarmingselement aan op een stroombron met dezelfde spanning, frequentie en hetzelfde vermogen als aangegeven op het kenplaatje van het product.

Trek de trekschakelaar omlaag naar de positie:

"0" om de verwarming uit te schakelen; "1" voor een verwarmingsvermogen van 600 W; "2" voor 1200 W verwarmingsvermogen

De positie kan worden gecontroleerd op het display (zie figuur 1).

ATTENTIE

Plaats geen voorwerpen op de straalkachel, zoals kleding of handdoeken.

Gebruik dit apparaat niet in de buurt van badkuipen, douchebakken of andere bakken met water.

De behuizing van het apparaat is heet tijdens het gebruik!

Vermijd elk lichamelijk contact, dit kan ernstig letsel veroorzaken. Laat het apparaat voldoende afkoelen voordat u het verplaatst, schoonmaakt of aanraakt.

Reiniging en onderhoud

De buitenkant van het apparaat moet regelmatig worden schoongemaakt. Voordat u het apparaat schoonmaakt, moet u de stekker uit het stopcontact halen en wachten tot het volledig is afgekoeld.

• Maak de roosters stofvrij.
• Reinig het toestel met een matig vochtige doek.
• Gebruik nooit agressieve en schurende schoonmaakmiddelen, potreinigers of staalwol, die het apparaat zullen beschadigen.

Dit apparaat mag aan het einde van zijn levensduur niet met het huisvuil worden meegegeven, maar moet naar een centraal inzamelpunt voor de recycling van elektrische en elektronische huishoudelijke apparaten worden gebracht!

Artikelnummer:	SHX70HS1200
Ingangsspanning:	220-240 V
Frequentie:	50-60 Hz
Max. Vermogen:	1200 W
Opties instellen	0 - 600 - 1200 W
Beschermingsklasse:	IP24
Gewicht:	1,2 kg
Afmetingen:	538 x 115 x 130 mm
Contactadres voor meer informatie:	Schuss Home Electronic GmbHScheringgasse 3, A-1140 WenenServicelijn: [phone]www.schuss-home.at / www.shx.atFB-nummer: 236974t / FB-Gerechtshof: Wenen

Vereiste informatie over elektrische eenkamerverwarmers

Artikelnummer SHX70HS1200
Indicatie	Symbool	Waarde	Eenheid		Indicatie	Eenheid
Warmteafgifte					Alleen voor elektrische accumulatieverwarmingstoestellen: Type regeling warmtetoevoer
Nominaal warmtevermogen	P_nom	1,20	kW		Handmatige regeling van de warmtetoevoer met geïntegreerde thermostaat	Geen
Minimum warmteafgifte (richtwaarde)	P_min	0,60	kW		Handmatige regeling van de warmtetoevoer met terugkoppeling van de ruimte- en/of buitentemperatuur	Geen
Maximale continue warmteafgifte	P_max,c	1,20	kW		Elektronische regeling van de warmtetoevoer met terugkoppeling van de ruimte- en/of buitentemperatuur	Geen
Verbruik van hulpstroom					Warmteafgifte met ventilatorondersteuning	Geen
Op Nominaal warmtevermogen	el_max	0,000	kW		Type warmteafgifte/kamertemperatuurregeling
Op Minimale warmteafgifte	el_min	0,000	kW		Eéntraps warmteafgifte, geen ruimtetemperatuurregeling	Geen
Op Stand-by modus	el_sB	0,000	kW		Twee of meer handmatig instelbare niveaus, geen kamertemperatuurregeling	Ja
					Ruimtetemperatuurregeling met mechanische thermostaat	Geen
					Met elektronische ruimtetemperatuurregeling	Geen
					Elektronische ruimtetemperatuurregeling en tijdsturing	Geen
					Elektronische kamertemperatuurregeling en weekdagregeling	Geen
					Andere regelgevingsopties
					Ruimtetemperatuurregeling met aanwezigheidsdetectie	Geen
					Kamertemperatuurregeling met open raamdetectie	Geen
					Met optie voor afstandsbediening (WiFi)	Geen
					Met adaptieve regeling van de verwarmingsstart	Geen
					Met bedrijfsduurbeperking	Geen
					Met zwarte kogelsensor	Geen
Contactgegevens:	Schuss Home Electronic GmbH Scheringgasse 3 - 1140 Wenen -Oostenrijk https://www.schuss-home.at/

GARANTIE

Met dit kwaliteitsproduct van SHX heeft u gekozen voor innovatie, duurzaamheid en betrouwbaarheid.

Voor dit SHX-toestel verlenen wij een garantieperiode van 2 jaar vanaf de aankoopdatum, geldig in Oostenrijk en Duitsland!

Mochten er in deze periode tegen de verwachting in toch servicewerkzaamheden aan uw apparaat nodig zijn, dan garanderen wij u hierbij de kosteloze reparatie van het apparaat (onderdelen en arbeidsloon) of (naar keuze van Schuss) de omruiling van het product. Indien reparatie of vervanging om economische redenen niet mogelijk is, behouden wij ons het recht voor een creditnota voor de actuele waarde op te stellen.

Neem in ieder geval eerst contact op met de klantenhotline (zie gebruiksaanwijzing - "Contactadressen voor meer informatie en servicelijn").

Wij wijzen erop dat reparatiewerkzaamheden die niet door erkende werkplaatsen zijn uitgevoerd, onmiddellijk een einde maken aan de geldigheid van deze garantie.

Deze garantie dekt niet:

• Schade door veronachtzaming van de gebruiksaanwijzing
• Reparatie of vervanging van onderdelen als gevolg van normale slijtage
• Apparaten die - zelfs gedeeltelijk - voor commerciële doeleinden worden gebruikt
• Mechanisch beschadigd materieel als gevolg van externe invloed (val, stoot, breuk, oneigenlijk gebruik, enz.), alsmede slijtage van esthetische aard.
• Apparatuur die verkeerd is behandeld
• Eenheden die niet zijn geopend door onze erkende servicewerkplaats
• Consumentenverwachtingen niet ingelost
• Schade te wijten aan overmacht, water, bliksem, overspanning
• Eenheden waarvan de typeaanduiding en/of het serienummer op de eenheid is gewijzigd, uitgewist, onleesbaar gemaakt of verwijderd.
• Gebreken als gevolg van buitengewone vervuiling
• Diensten buiten onze erkende werkplaatsen, de transportkosten naar een erkende werkplaats of naar ons en terug, alsmede de daaraan verbonden risico's.

Wij wijzen er uitdrukkelijk op dat binnen de garantieperiode een forfaitair bedrag van € 60 (geïndexeerde basis CPI 2015, juni 2020) in rekening zal worden gebracht in geval van bedieningsfouten of indien geen fout werd vastgesteld.

Door het verlenen van een garantieservice (reparatie of vervanging van het apparaat) is de absolute<Garantieperiode van 2 jaar vanaf aankoopdatum niet verlengd.

De garantie van 2 jaar is alleen geldig op vertoon van de aankoopbon (naam en adres van de dealer en de volledige benaming van het apparaat moeten worden vermeld) en het bijbehorende garantiebewijs, waarop het type apparaat en het serienummer (zichtbaar op de doos en op de achter- of onderkant van het apparaat) moeten worden vermeld! Zonder het garantiecertificaat geldt alleen de wettelijke garantie!

Wij wijzen er uitdrukkelijk op dat de wettelijke garantierechten door deze garantie niet worden aangetast en onverminderd blijven bestaan.

Schuss Home Electronic GmbH en haar plaatsvervangers zijn alleen aansprakelijk voor schade in geval van grove nalatigheid of opzet. Aansprakelijkheid voor winstderving, verwachte maar niet gerealiseerde besparingen, gevolgschade en schade door aanspraken van derden is in ieder geval uitgesloten.

Het contactadres van de betreffende servicewerkplaats vindt u op onze homepage www.schuss-home.at.

Gefeliciteerd met uw keuze. Wij wensen u veel plezier met uw SHX unit!

ADRES

SHX Distributie

Schuss Home Electronic GmbH

A-1140 Wien, Scheringgasse 3

Tel.: [phone]

Typeaanduiding: ....

Serienummer:......
