B 110 R Classic - Mașină de spălat industrială Kärcher - Manual de utilizare gratuit

Tip produs	Autolavet industrial cu scaun pentru șofer
Marcă	Kärcher
Model	B 110 R Classic
Cap de curățare	R (rolă) sau D (disc) în funcție de versiune
Dimensiuni (L x l x H)	1660 x 1035 x 1480 mm
Greutate goală	380 kg
Greutate operațională tipică	590 kg
Greutate totală autorizată	720 kg
Tensiune nominală	24 V
Capacitate baterie	170 Ah (5 h)
Încărcător extern	230 V, 50-60 Hz, 50 A
Volum rezervor apă curată	130 L
Volum rezervor apă murdară	110 L
Volum rezervor impurități grosiere	1,8 L (cap R)
Lățime de lucru	750 mm
Lățime suctor	1000 mm
Randament suprafețic teoretic	4500 m²/h
Randament suprafețic practic	3150 m²/h
Viteză de deplasare/curățare	6 km/h
Viteză de transport	6 km/h
Viteză de deplasare înapoi	4 km/h
Înclinare maximă zonă de lucru	10 %
Înclinare distanță scurtă (max 10 m)	22 %
Nivel de presiune acustică (normal)	63,6 dB(A)
Nivel de putere acustică (normal)	78,7 dB(A)
Temperatură de utilizare	+5 °C până la +40 °C
Temperatură maximă a apei	50 °C
Tip de protecție	IPX3
Funcții principale	Curățare cu apă, lustruire, aspirare, periere
Siguranță	Întrerupător de siguranță, întrerupător de scaun, protecție termică
Întreținere și curățare	Curățarea filtrelor, buzelor de aspirare, perii, golirea rezervoarelor
Piese de schimb și reparabilitate	Perii, buze de aspirare, filtre, baterii, încărcător

Întrebări frecvente - B 110 R Classic Kärcher

Cum se încarcă bateria autolavetei B 110 R Classic?

Utilizați un încărcător extern adecvat (230 V, 50 A). Răsturnați rezervorul de apă murdară în sus, deconectați conectorul bateriei de la aparat, apoi conectați încărcătorul la conectorul bateriei. Conectați încărcătorul la rețea. Încărcarea durează aproximativ 10-15 ore. Nu utilizați aparatul în timpul încărcării.

Cum se evacuează apa murdară?

Scoateți furtunul de evacuare a apei murdare din suport, deschideți capacul, coborâți capătul deasupra unui dispozitiv de eliminare. Reglați forța jetului apăsând pe capăt. Clătiți rezervorul cu apă curată. Închideți capacul și puneți furtunul la loc.

Cum se înlocuiesc periile?

Ridicați capul de curățare. Pentru perii disc, apăsați pedala de schimbare a periilor în jos și scoateți discul lateral. Pentru perii rolă, scoateți mânerul de schimbare, apoi capacul de rulment, apoi peria. Introduceți noua perie centrând-o pe antrenor. Puneți la loc capacul și fixați mânerul.

Cum se curăță filtrele?

Filtru de impurități grosiere: deschideți capacul rezervorului de apă murdară, scoateți filtrul în sus, clătiți cu apă curată. Filtru anti-scame: scoateți-l și clătiți. Filtru de apă curată: goliți apa curată, deșurubați capacul rezervorului, scoateți filtrul și clătiți. Puneți totul la loc.

Ce să faceți dacă ecranul afișează o defecțiune?

Consultați capitolul 'Depanare în caz de defecțiune' din manual. Exemple: 'Rez. apă cur. gol!' -> umpleți rezervorul; 'Baterie goală!' -> încărcați bateria. Dacă defecțiunea persistă după oprirea aparatului timp de 10 secunde, contactați serviciul de asistență.

Cum se împinge aparatul în caz de avarie?

Frâna trebuie deblocată. Rotiți maneta de deblocare departe de roată și mențineți-o. Introduceți o piesă între carcasă și manetă la ambele capete. Eliberați maneta, împingeți aparatul. Scoateți piesele imediat după.

Care este capacitatea rezervoarelor?

Rezervor apă curată: 130 litri. Rezervor apă murdară: 110 litri. Rezervor impurități grosiere (cap R): 1,8 litri.

Ce detergenți sunt recomandați?

Utilizați numai detergenți fără clor, fără solvenți, fără acid clorhidric sau fluorhidric. Exemple: RM 746, RM 756, RM 780 pentru întreținerea curentă; RM 69 ASF pentru podele industriale. Respectați instrucțiunile de siguranță.

Cum se reglează bara de aspirare?

Opriți aparatul pe o suprafață plană. Setați programatorul pe 'Aspirare'. Conduceți ușor înainte. Citiți nivelul cu bulă. Desfaceți piulița, reglați șurubul astfel încât indicatorul să fie între cele două semne, apoi strângeți. Înălțimea se reglează prin șaibe plate.

Cum se depozitează aparatul?

Goliți complet apa. Depozitați aparatul în interior, ferit de îngheț. Încărcați complet bateriile înainte de depozitare și cel puțin o dată pe lună. Deschideți capacul rezervorului de apă murdară și asigurați-l cu suportul pentru uscare.

MANUAL DE UTILIZARE B 110 R Classic Kärcher

Protecția mediului 202

Accesorii și piese de schimb 202

Pachet de livrare 202

Indicații privind siguranța 202

Descrierea aparatului 204

Montare 205

Punerea în funcțiune 206

Funcționare 206

Finalizarea funcționării 207

Cheia inteligentă gri 207

Transport 208

Depozitarea 208

Îngrijirea și întreținerea 208

Remedierea defecțiunilor 209

Garanție 210

Accesorii 210

Date tehnice 211

Declarație de conformitate UE 212

Indicații generale

Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.

Respectați aceste instrucțiuni.

Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

Funcția

Folosiți această mașină de aspirat-frecat pentru curățarea umedă sau lustruirea pardoselilor plane.

Dispozitivul poate fi adaptat la diferitele sarcini de curățare, prin setarea corespunzătoare a volumului de apă și a volumului de detergent.

Lățimea de lucru și capacitatea rezervoarelor de apă proaspătă și uzată (consultați capitolul „Date tehnice”) facilitează curățarea eficientă pentru o lungă perioadă de timp.

Dispozitivul este dotat cu un motor de acționare.

Indicație

În funcție de comanda de curățare respectivă, aparatul poate fi echipat cu diferite accesorii. Solicitați catalogul nostru sau accesați pagina noastră de internet www.kaercher.com.

Utilizarea conform destinației

Acest aparat este potrivit pentru uz comercial și industrial, de ex. în hoteluri, școli, spitale, fabrici, magazine, birouri și magazine de închiriere. Utilizați aparatul numai conform indicațiilor din aceste instrucțiuni de funcționare.

- Aparatul poate fi utilizat doar pentru curățarea podelelor rezistente la umiditate și la șlefuire.

- Acest aparat este destinat pentru curățarea spațiilor interne.

- Intervalul de temperatură de operare este cuprins între +5°C și +40°C.

- Aparatul nu este adecvat pentru curățarea podelelor înghețate (de ex. în depozite frigorifice).

- Dispozitivul este potrivit pentru o cotă de apă cu înălțime maximă de 1 cm. Nu vă deplasați într-o zonă dacă există riscul ca nivelul maxim al apei să fie depășit.

- În cazul utilizării încărcătoarelor sau a bateriilor, pot fi folosite doar componentele aprobate în manualul de utilizare. O combinație diferită trebuie confirmată de furnizorul încărcătorului și/sau al bateriei, care își asumă responsabilitatea pentru aceasta.

- Aparatul nu este destinat curățării căilor de circulație publică.

- Nu folosiți aparatul pe suprafețe sensibile la presiune. Acordați atenție sarcinii de suprafață admise a podelei. În cazul aparatului, sarcina de suprafață este menționată în datele tehnice.

- Aparatul nu este adecvat pentru utilizare în spații cu pericol de explozie.

- Aparatul poate fi utilizat pe suprafețe cu creștere maximă (vezi capitolul „Date tehnice”).

Protecția mediului

Materialele de ambalare sunt reciclabile. Asigurați-vă de eliminarea ecologică a ambalajului.

Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau a eliminării

necorespunzătoare, pot periclita sănătatea și mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste componente sunt necesare. Este interzisă eliminarea cu deșeurile menajere a aparatelor marcate cu acest simbol.

Observații referitoare la materialele conținute (RE-ACH)

Informații actuale referitoare la materialele conținute sunt disponibile la adresa: www.kaercher.de/REACH

Accesorii și piese de schimb

Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avarii a aparatului.

Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.

Pachet de livrare

La despachetare, verificați dacă conținutul pachetului este complet. Informați imediat distribuitorul dacă lipsesc părți componente sau dacă intervin defecțiuni la transport.

Indicații privind siguranța

Înainte de prima utilizare a aparatului, citiți și respectați acest manual de utilizare și broșura cu instrucțiunile de siguranță referitoare la aparatele de curățare cu perii, nr. 5.956-251.0 și acționați în consecință.

Aparatul este autorizat pentru utilizare pe suprafețe cu pantă limitată (vezi capitolul „Date tehnice”).

△AVERTIZARE

În cazul aparatului există riscul răsturnării

Pericol de rănire

Utilizați aparatul numai pe suprafețe care nu depășesc panta admisă (a se vedea capitolul „Date tehnice”).

⚠AVERTIZARE

Risc de accident din cauza utilizării necorespunzătoare

Există riscul suferirii de leziuni.

Operatorii trebuie instruiți corespunzător cu privire la utilizarea aparatului.

Aparatul poate fi utilizat doar dacă capacul principal și toate celelalte capace sunt închise.

Dispozitive de siguranță

△PRECAUȚIE

Dispozitivele de siguranță lipsesc sau au fost modificate!

Dispozitivele de siguranță au drept scop protecția dvs. Ocolirea, îndepărtarea sau dezafectarea dispozitivelor de siguranță este interzisă.

Comutator de siguranță

Pentru dezafectarea imediată a tuturor funcțiilor: Setați comutatorul de siguranță în poziția „0”.

• Dispozitivul frânează brusc când întrerupătorul de siguranță este decuplat.
• Comutatorul de siguranță acționează direct asupra tuturor funcțiilor aparatului.

Comutator scaun

Dacă operatorul părăsește scaunul în timpul lucrului sau în timpul deplasării, comutatorul scaunului oprește motorul de acționare, după o scurtă întârziere.

Simboluri pe aparat

ATENȚIE

Pericol de deteriorare

Apa va deteriora turbina de aspirație. Nu umpleți și nu stropiți apă în acest orificiu.

PRECAUȚIE

Pericol de arsuri

Componentele marcate cu această notă se încălzesc pe durata funcționării.

Nu atingeți componentele astfel marcate. Lăsați aceste componente să se răcească, înainte de a efectua lucrări la aparat.

PERICOL

Pericol de accidentare

Pe pante, riscul răsturnării în caz de viteză mare crește semnificativ.

Circulați cu viteză redusă pe pante.

Nu porniți pe o pantă.

Când conduceți rapid, evitați virarea bruscă cu un unghi mare de direcție.

Simbolurile indicațiilor de avertizare

Pe durata manipulării acumulatorului, acordați atenție următoarelor avertismente:

Respectați indicațiile din manualul de utilizare al acumulatorului și de pe acumulator, precum și din acest manual de utilizare.

Țineți copiii departe de acid și de acumulator.

Pericol de explozie

Sunt interzise focul, scânteile, lumina neprotejată și fumatul.

Pericol de arsuri acide

Primul ajutor.

Indicație de avertizare

Eliminarea ca deșeu

Nu aruncați acumulatorul în pubelă.

Descrierea aparatului

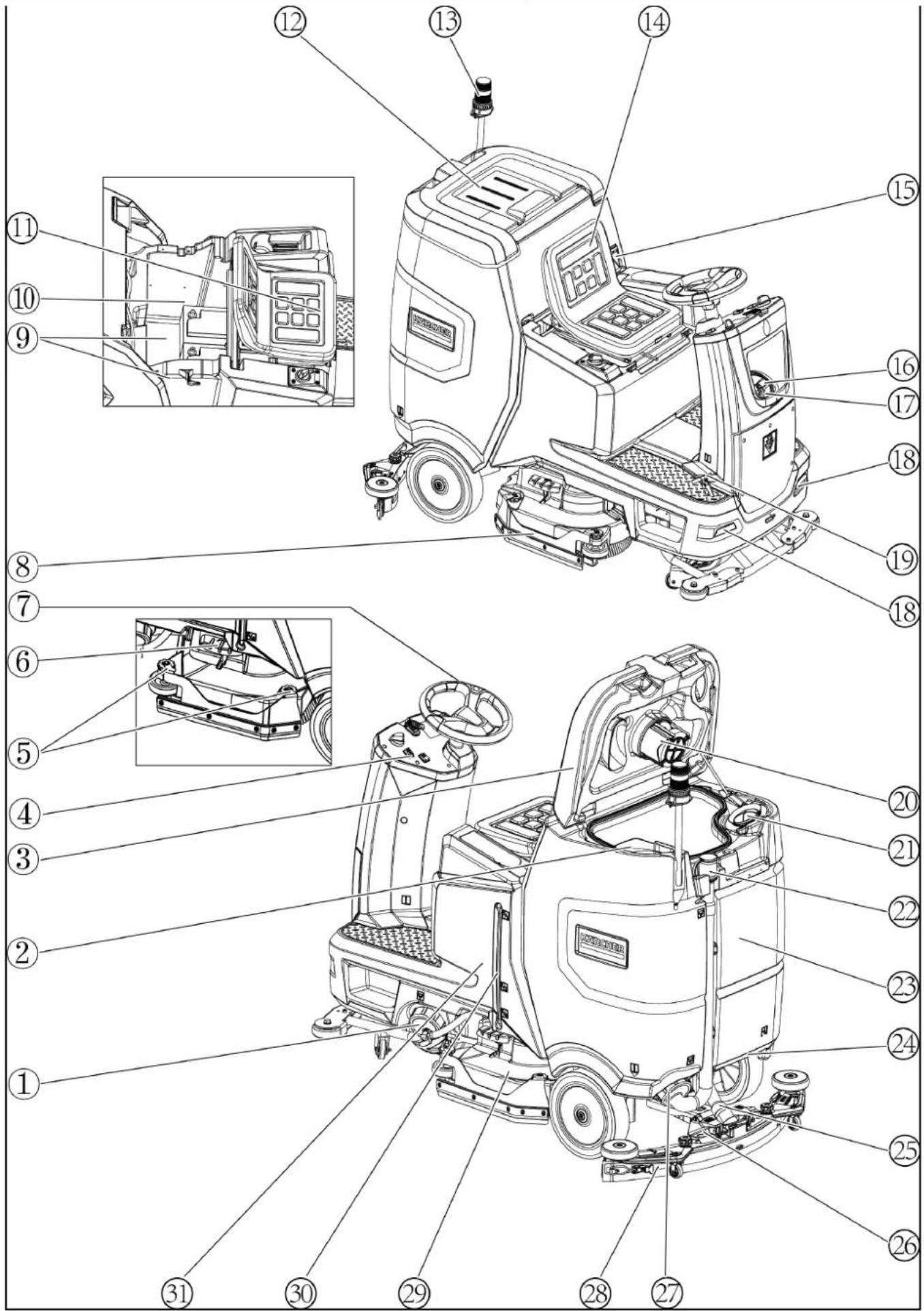

Prezentarea generală a dispozitivului

① Capacul rezervorului de apă proaspătă dotat cu filtru de apă proaspătă

② Filtru de murdărie grosieră

③ Capacul rezervorului de apă uzată

④ Panoul de control

⑤ Roată de reglare a lamei racletei (doar capul de curățare D)

⑥ Pedala de înlocuire a periei

⑦ Volan

⑧ Praguri laterale

⑨ Acumulatorul

⑩ Plăcuță de identificare

⑪ Maneta de reglare a scaunului

⑫ Zona de depozitare a setului de curățare „Homebase Box”

⑬ Lampă de avertizare

⑭ Scaun

⑮ Clichetul rezervorului de apă uzată

⑯ Orificiul de umplere a rezervorului de apă proaspătă

⑰ Suport furtun

⑱ Lumină de zi

⑲ Pedala de accelerație

20 Flotor

21 Filtru de puf

22 Furtunul de drenare a rezervorului de apă uzată

23 Rezervorul de apă uzată

24* Suportul mopului

27 Capacul rezervorului de apă uzată

28 Bară de aspirație

29 Capul de curățare

30 Indicatorul de nivel de umplere cu apă proaspătă

31 Rezervorul de apă proaspătă

*opțional

Cod de culori

- Elementele de operare pentru procesul de curățare sunt de culoare galbenă.

- Elementele de operare pentru întreținere și service sunt de culoare gri deschis.

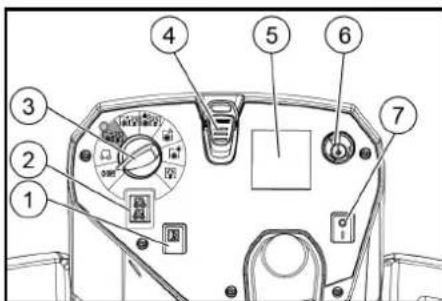

Panoul de control

② Comutatorul de direcție de deplasare

③ Comutatorul de programe

④ Intelligent Key (cheie inteligentă)

⑤ Afișaj

⑥ Butonul informații

⑦ Întrerupătorul de siguranță

* Perturbațiile în simbolurile de pe afișaj pot fi cauzate de influența dispozitivelor electromagnetice, cum ar fi telefoanele mobile, dar nu au niciun efect asupra comportamentului de funcționare.

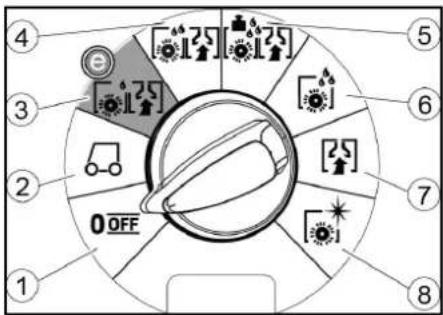

Comutator de program

① OFF

Aparatul este oprit.

② Transport

Conduceți către locul de utilizare.

③ Frec și aspir: Eco

Curățați podeaua umedă (cu cantitate mică de apă și cu perie cu viteză redusă) și aspirați apa uzată (cu putere de aspirație redusă).

④ Frecare și aspir.

Curățați podeaua umedă și aspirați apa uzată.

⑤ Frec și aspir: Dif

Curățați podeaua umedă (cu o presiune crescută a periei) și aspirați apa uzată.

⑥ Doar frecare

Înaintare fără aspirare

Curățați podeaua umedă și lăsați detergentul să acționeze.

⑦ Doar aspirare

Șlefuiți podeaua fără aplicare de lichide și cu peria la turație înaltă.

Simbolurile de pe dispozitiv

Orificiul de evacuare a rezervorului de apă proaspătă

Orificiul de evacuare a rezervorului de apă uzată

Nivelul de umplere al rezervorului de apă proaspătă (50%)

Punctul de fixare

*Suportul mopului

Înlocuirea periei

*opțional

Montare

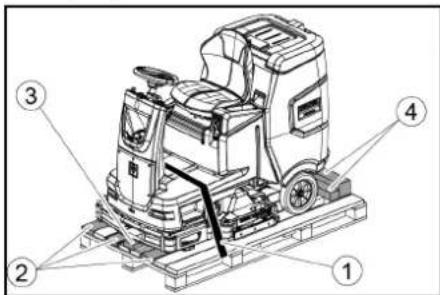

Descărcare

1. Îndepărtați folia de ambalare.
2. Îndepărtați benzile de întindere.

①Bandă de întindere ②Scândură

③Bloc

④Lemn fasonat

1. Deșurubați blocurile, lemnele fasonate și scândurile. Componentele de deșurubat sunt marcate cu gri pe figură.
2. Folosiți scândurile și lemnul fasonat deșurubat și construiți o rampă în fața paleților și fixați cu șuruburile plăcii întinzătoare.

1. Instalați bateriile dacă aparatul a fost livrat fără baterii (vezi capitolul „Înainte de punerea în funcțiune / baterii”).
2. Mișcați aparatul înainte pe paleți (consultați capitolul „Funcționare / Deplasare”).

Montarea periilor

1. Montarea periilor este descrisă în capitolul „Lucrările de întreținere”.

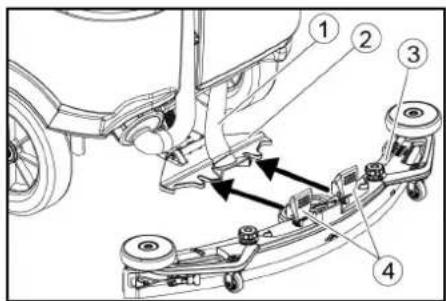

Montarea barei de aspirație

1. Miscați în sus ambele mânere de fixare.

①Furtun de aspirare ② Suspendarea barei de aspirație ③ Bară de aspirație ④Manetă de blocare 2. Montați bara de aspirație în suportul de bară de aspirație. 3. Miscați în jos ambele mânere de fixare.

Baterii

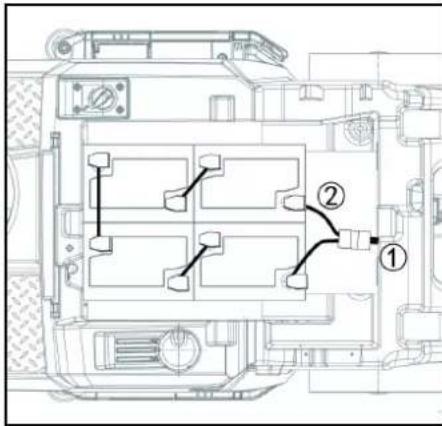

Instalarea și conectarea acumulatoarelor

⚠PRECAUȚIE

Demontarea și montarea bateriilor

Instabilitatea mașinii

La montarea și demontarea bateriilor, asigurați-vă de stabilitatea mașinii.

ATENȚIE

Inversarea polarității

Distrugerea sistemului electronic de comandă

Aveți grijă la polaritatea corectă la conectarea bateriilor.

ATENȚIE

Descărcare profundă

Pericol de deteriorare

Încărcați bateriile înainte de punerea în funcțiune a aparatului.

1. Evacuați apa uzată.
2. Deblocați rezervorul de apă uzată și rotiți-l în sus.
3. Decuplați comutatorul scaunului și scoateți scaunul.
4. Așezați acumulatorul în dispozitiv.
5. Conectați racordul acumulatorului din partea dispozitivului la racordul de acumulator din partea acumulatorului.
6. Resetați scaunul și racordați comutatorul scaunului.
7. Rotiți rezervorul de apă uzată în față și închideți-l.

Demontarea bateriei

⚠ PRECAUȚIE

Demontarea și montarea bateriilor Instabilitatea mașinii La montarea și demontarea bateriilor, asigurați-vă de stabilitatea mașinii. 1. Setați comutatorul de siguranță la „0”. 2. Evacuați apa reziduală.

1. Deblocați rezervorul de apă uzată și înclinați-l înapoi.
2. Scoateți ștecherul de la baterie.
3. Decuplați cablul de la polul minus al bateriei.
4. Decuplați cablurile rămase de la baterii.
5. Scoateți bateriile.
6. Eliminați ca deșeu bateriile consumate, în conformitate cu cerințele legale.

Punerea în funcțiune

Încărcarea bateriei

△PERICOL

Utilizarea incorrectă a încărcătorului

Electrocutare

Respectați tensiunea de rețea și siguranța, indicate pe plăcuța de tip a aparatului.

Utilizați încărcătorul doar în spații uscate cu ventilație suficientă.

Încărcarea bateriei implică și generarea unor gaze inflamabile

Pericol de explozie

Încărcați bateria doar în spații adecvate. În funcție de tipul bateriei, spațiul folosit pentru încărcare trebuie să dispună de un volum minim și de ventilație corespunzătoare, cu debit de aer minim (consultați capitolul „Baterii recomandate”).

ATENȚIE

Acumulare de gaze periculoase sub rezervor, în timpul procedeului de încărcare.

Pericol de explozie

Înainte de încărcarea bateriilor cu întreținere redusă, rabatați în sus rezervorul de apă reziduală.

Durata timpului de încărcare este în medie de 10-15 ore.

Aparatul nu poate fi folosit în timpul procedeului de încărcare.

Indicație

Aparatul dispune de o protecție împotriva descărcării complete, adică în momentul în care este atinsă capacitatea minimă admisibilă, motorul periilor și turbina sunt deconectate.

1. Aduceți aparatul la încărcător, evitați pantele.

Încărcătorul extern

ATENȚIE

Risc de deteriorare din cauza încărcătorului incompatibil!

Cuplarea încărcătorului la ștecherul de acumulator din partea aparatului este interzisă.

Utilizați exclusiv un încărcător compatibil cu tipul de acumulator integrat.

Accumulatorul	Capacitatea	Încărcător
4.039-352.7 170 Ah 6	654-436.0

1. Deblocați rezervorul de apă uzată și rotiți-l în sus.
2. Decuplați racordul acumulatorului de pe partea dispozitivului.

① Racordul acumulatorului, partea dispozitivului ② Racordul acumulatorului, partea acumulatorului 3. Conectați la încărcător racordul acumulatorului de pe partea acumulatorului. 4. Conectați fișa de alimentare a încărcătorului la priză. 5. Efectuați încărcarea în conformitate cu instrucțiunile de utilizare a încărcătorului. 6. Conectați racordul acumulatorului din partea dispozitivului la racordul acumulatorului din partea acumulatorului. 7. Rotiți rezervorul de apă uzată înainte și închideți-l.

Baterii fără necesitate de întreținere (baterii

umede)

△PERICOL

Umplerea cu apă în cazul bateriei descărcate

Pericol de arsuri din cauza scurgerii acizilor, distrugerea îmbrăcămintei

Utilizați ochelari de protecție, îmbrăcăminte de protecție și mănuși de protecție în cazul manipulării acidului de baterie.

Respectați prevederile.

Spălați imediat cu multă apă eventualii stropi de acid de pe piele sau de pe îmbrăcăminte.

ATENȚIE

Utilizarea de apă cu aditivi

Baterii defecte, pierderea cererii cu titlu de garanție Pentru umplerea bateriilor, utilizați doar apă distilată sau desalinizată (EN 50272-T3).

Nu utilizați aditivi de la alți producători, așa-numiți agenți de optimizare, deoarece, în caz contrar, garanția își pierde valabilitatea.

1. Adăugați apă distilată cu o oră înaintea încheierii procedeului de încărcare. Pentru aceasta, respectați nivelul corect al acidului, conform marcajului. La încheierea procedeului de încărcare, toate celulele trebuie să prezinte emisii de gaz.
2. Eliminați apa vărsată. În acest scop, procedați conform descrierii din secțiunea „Curățarea bateriilor” din cadrul capitolului Îngrijirea și întreținerea.

Funcționare

PERICOL

Obiecte în cădere

Pericol de rănire

Nu vă deplasați cu dispozitivul în zone în care există posibilitatea expunerii personalului de operare la obiecte căzute.

ATENȚIE

Situație periculoasă în timpul funcționării. Pericol de rănire.

În caz de pericol, setați comutatorul de siguranță pe „0”.

Împingerea dispozitivului

Împingerea aparatului este posibilă doar după decuplarea frânelor.

PERICOL

Pericol de accidentare

După decuplare, funcțiile frânelor sunt dezactivate permanent.

După finalizarea împingerii, îndepărtați monedele în scopul deblocării.

1. Îndepărtați maneta de deblocare de la volan și fixați.

1. La cele două capete ale mânerului introduceți câte o monedă între carcasă și mâner.
2. Eliberați maneta de deblocare.
3. Împingeți dispozitivul.
4. Îndepărtați ambele monede imediat după împingere.

Reglarea scaunului

Reglarea poziției

1. Utilizați maneta de reglare a scaunului și mișcați scaunul în poziția dorită.
2. Eliberați maneta de reglare a scaunului și cuplați scaunul.

Pornirea aparatului

1. Ocupați scaunul șoferului.
2. Introduceți cheia inteligentă.
3. Setați comutatorul de siguranță la „1”.
4. Rotiți comutatorul programului în funcția dorită.
5. Dacă pe ecran apare unul dintre afișajele de mai jos, îndepărtați piciorul de pe pedala de accelerație, setați comutatorul de siguranță pe „0” și efectuați lucrările de întreținere necesare.

Ecran Activitate

ÎntreținereBară aspirare

Curățați bara de aspirație.

Ecran Activitate
Întreținere Perie	Verificați dacă periile prezintă semne de uzură și curățați-le dacă este cazul.
Întreținere Racletă	Verificați uzura și reglarea buzelor de aspirație.
Întreținere Filtru apă uzată	Curățați sita de scame.
Întreținere Filtr apă curată	Curățați filtrul pentru apă proaspă-tă.

1. Apăsați butonul Info.
2. Resetați contorul pentru întreținerea corespunzătoare (consultați „Cheia inteligentă gri / resetează contorul de întreținere”).

Indicație

În cazul în care contorul nu este resetat, afișajul de întreținere apare la fiecare pornire a aparatului.

Aprinderea luminilor

Farul de zi

Farul de zi se aprinde după pornirea aparatului.

Frână de parcare defectă

Pericol de accidentare

Înainte de fiecare utilizare verificați starea de funcționare a frânei de parcare, folosind o suprafață plată.

1. Porniți aparatul
2. Setați comutatorul direcției de deplasare pe „înainte”.
3. Setați comutatorul de selectare a programelor în poziția „Transport”.
4. Apăsați ușor pedala de accelerație.

Frâna trebuie să se cupleze cu zgomot. Dispozitivul trebuie să înceapă să ruleze ușor, pe suprafața nivelată.

1. Eliberați pedala de accelerație.

Frâna trebuie să se cupleze cu zgomot.

Dacă nu este cazul, scoateți aparatul din funcțiune și apelați serviciul clienți.

Deplasare

△PERICOL

Frâne inactive

Pericol de accidentare

Înainte de a utiliza aparatul, verificați în mod obligatoriu starea de funcționare a frânei de parcare. Folosirea aparatului este interzisă, dacă frâna de parcare nu funcționează.

△PERICOL

Utilizarea nepăsătoare

Pericol de răsturnare

Deplasați-vă cu aparatul în direcția de deplasare și pe plan transversal raportat la direcția de deplasare, pe pante de maxim 10%.

Efectuarea manevrelor de întoarcere pe pante sau pe rampe este interzisă.

Conduceți încet în colțuri și pe suprafețe umede.

Utilizați aparatul numai pe suprafețe stabile.

Indicație

Direcția de deplasare poate fi modificată pe durata deplasării. Deplasați-vă cu aparatul înainte și înapoi, pentru a lustrui locurile foarte tocite.

1. Adoptați poziția de ședere.
2. Introduceți cheia inteligentă.
3. Mutați comutatorul de siguranță în poziția „1”.
4. Mutați comutatorul de selectare a programelor în poziția „Transport”.
5. Setați direcția de deplasare cu ajutorul comutatorului de direcție de pe panoul de control.
6. Pentru ajustarea vitezei de deplasare apăsați pedala de accelerație.
7. Eliberați pedala de accelerație.

Aparatul se oprește.

Motorul de acționare este oprit în caz de suprasarcină. Pe ecran apare un mesaj de eroare. Supraîncălzirea comenzilor va cauza oprirea unității în cauză. 8. Lăsați aparatul să se răcească timp de minim 15 minute. 9. Setați comutatorul de program pe „OFF“, așteptați scurt și setați programul dorit.

Umplerea cu apă proaspătă

Umplerea cu apă proaspătă

1. Deschideți capacul rezervorului de apă proaspătă.
2. Completați cantitatea de apă proaspătă (max. 50 °C) până la marginea inferioară a duzei de umplere. Notă: Pe durata umplerii, furtunul de apă proaspătă poate fi fixat cu suportul de furtun.
3. Închideți zăvorul rezervorului de apă proaspătă. Notă: Vă rugăm să verificați nivelul apei în mod regulat pentru a evita deteriorarea podelei din cauza curățării fără apă.

Se toarnă agent de curățare. Indicații referitoare la substanțele de curățare

▲AVERTIZARE

Soluție de curățat inadecvată

Pericol pentru sănătate, deteriorarea aparatului. Utilizați doar substanțe de curățare recomandate. Pentru alte substanțe de curățare, operatorul își asumă riscul ridicat în ceea ce privește siguranța în exploatare și pericolul de accidente.

Folosiți numai detergenți fără conținut de clor, de solvenți, de acid clorhidric și de acid fluorhidric.

Respectați indicațiile privind siguranța referitoare la substanța de curățare.

Indicație

Nu utilizați substanțe de curățare cu formare puternică de spumă.

Substanțe de curățare recomandate

Utilizare Substanță de	curățare
Curățare de întreținere a tuturor podelelor impermeabile	RM 746RM 756RM 780
Curățare de întreținere a suprafețelor lucioase (de ex. granit)	RM 755 es
Curățarea în scop de întreținere, curățarea intermediară și curățarea detaliată a suprafețelor industriale	RM 69 ASF
Curățare de întreținere și curățare de bază a gresiei din ceramică fină	RM 753
Curățare de întreținere a gresiei din spațiile sanitare	RM 751
Decaparea tuturor podelelor rezistente la alcaline (de ex. PVC)	RM 752
Decaparea podelelor din linoleum R	RM 754

Adăugarea de detergent în rezervorul de apă proaspătă

1. Adăugați substanță de curățare în rezervorul de apă proaspătă. Indicație: Capacul de la orificiul de umplere de la rezervorul de apă proaspătă poate fi utilizat pentru măsurarea cantității de substanță de curățare. El dispune în interior de o scală.

Setarea parametrilor

1. Setați comutatorul de program pe programul de curățare dorit.
2. Rotiți butonul Info până la afișarea parametrului dorit.
3. Apăsați butonul Info. Valoarea setată clipește.
4. Setați valoarea dorită rotind butonul Info.
5. Confirmați setarea modificată apăsând butonul Info sau așteptați până la preluarea automată a valorii setate după 10 secunde.

Cheie inteligentă galbenă

Cheia inteligentă galbenă activează funcțiile necesare executării sarcinii de curățare.

Parametrii pentru diferitele programe de curățare sunt presetați în aparat. În funcție de nivelul de autorizare a cheii inteligente galbene, parametrii individuali pot fi schimbați.

Textele afișate pentru setarea parametrilor sunt în mare măsură explicative.

Parametrul „FACT” (disponibil numai cu capul de curățare R):

• „Curățare fină”: Turație redusă a periei pentru îndepărtarea vălurilor gri din gresia din porțelan.
• „Curățare în șoaptă”: Turație medie a periei pentru curățarea de rutină cu nivel redus de zgomot.
• „Putere curată”: Turație mare a periei pentru lustruire, cristalizare și măturare.

Reglarea barei de aspirație

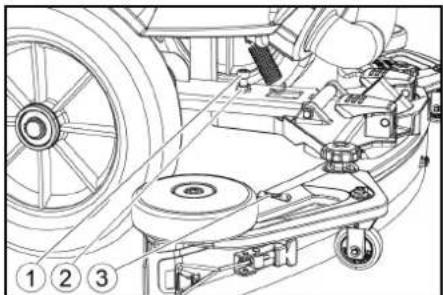

Reglarea înclinării

Înclinarea trebuie reglată astfel, încât lamelele de aspirație de la bara de aspirație să fie apăsate pe podea uniform, pe toată lungimea.

1. Parcați aparatul pe o suprafață nivelată dreaptă.
2. Rotiți comutatorul de programare în poziția „Aspirație”.
3. Deplasați-vă cu aparatul înainte, pe o distanță scurtă.
4. Citiți valoarea indicată de cântarul de apă.

① Șurub ② Piuliță ③ Cântarul de apă

1. Slăbiți piulița.
2. Reglați șurubul astfel, încât indicatorul de nivel să fie între cele două linii.
3. Strângeți piulița.
4. Pentru a verifica noua setare, înaintați cu aparatul, pe o distanță scurtă. Dacă este cazul, repetați setarea.
5. Rotiți comutatorul de programare în poziția „OFF”.

Reglarea înălțimii

Odată cu reglarea înălțimii, este influențată și îndoirea lamelelor de aspirare la contactul cu podeaua.

Indicație

Setare de bază: 3 șaibe plate superioare, 3 șaibe plate sub bara de aspirație.

Suprafață accidentată: 5 șaibe plate superioare, 1 șaibă plată sub bara de aspirație.

Suprafață foarte netedă: 1 șaibă plată superioară, 5 șaibe plate sub bara de aspirație.

1. Deșurubați piulița.

③ Rolă de distanțare, cu suport

1. Plasați numărul de șaibe plate dorit între bara de aspirație și rola de distanțare.
2. Montați restul șaibelor deasupra rolei de distanțare.
3. Înșurubați și strângeți piulița.
4. Repetați procesul la cea de-a doua rolă de distanțare.

Indicație

Setați cele două role de distanțare la același nivel.

Reglarea buzelor de ștergere

Buzele de ștergere trebuie reglate doar pe capul de curățare D.

1. Rotiți roata de reglare, pentru a ajusta buzele de ștergere în așa fel, încât să atingă podeaua.
2. Rotiți roata de reglare cu încă 1 rotire în jos.

Curățați

1. Ocupați loc pe scaun.
2. Introduceți cheia inteligentă.
3. Setați comutatorul de siguranță la „1”.
4. Setați comutatorul de direcție de deplasare pe deplasare înainte.
5. Setați comutatorul de program pe programul de curățare dorit.
6. Folosiți pedala de accelerație pentru a ajusta viteza.
7. Folosiți volanul pentru a stabili direcția de deplasare.
8. Deplasați-vă cu aparatul către suprafața de curățat.

Finalizarea funcționării

Finalizarea curățării

1. Setați comutatorul de programe în poziția Acționare.
2. Continuați mișcarea timp de aproximativ 10 secunde. Apa reziduală este aspirată.
3. Rotiți comutatorul de programe în poziția „OFF” (Oprit).
4. Scoateți cheia Intelligent Key.
5. Dacă este cazul, încărcați acumulatorul.

Evacuarea apei uzate

△AVERTIZARE

Eliminarea incorectă a apei reziduale

Poluarea mediului

Respectați reglementările locale referitoare la tratarea apelor reziduale.

Indicație

Când rezervorul de apă uzată este plin, fluxul de aspirație este întrerupt de un plutitor pentru a împiedica revărsarea rezervorului de apă uzată. În acest caz, evacuați apa uzată.

1. Scoateți furtunul de scurgere a apei uzate din suport și deschideți capacul furtunului de scurgere.

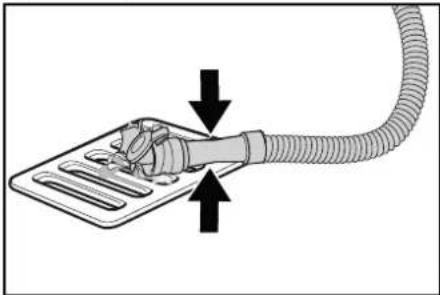

1. Strângeți capătul furtunului și coborâți-l peste instalația de eliminare.
2. Reglați rezistența jetului de apă uzată prin strângerea capătului furtunului.
3. Spălați rezervorul de apă reziduală cu apă curată.
4. Închideți capacul de la furtunul de scurgere.
5. Apăsați furtunul de apă uzată în suportul de pe aparat.

Golirea recipientului de murdărie dură

1. Ridicați recipientul de murdărie dură și scoateți-l.
2. Goliți recipientul de murdărie dură.
3. Reinstalați recipientul de murdărie dură.

Evacuarea apei proaspete

1. Deșurubați dopul de la rezervorul de apă proaspătă.
2. Evacuați apa proaspătă.
3. Curățați filtrul.
4. Înșurubați dopul de la rezervorul de apă proaspătă.

Oprirea aparatului

1. Rotiți comutatorul de programare în poziția „OFF”.
2. Scoateți cheia inteligentă.
3. Securizați aparatul împotriva rulării.

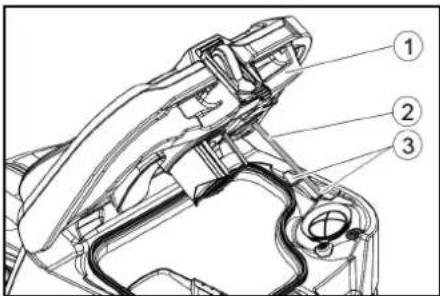

4. Deschideți capacul rezervorului de apă uzată și fixați-l cu suport, în scopul uscării rezervorului de apă uzată. În acest scop rotiți suportul în jos și poziționați capătul inferior la nivelul dorit când plasați în jos pe capac.

① Capac, rezervor de apă reziduală

②Suport

③Treapta

1. La nevoie, încărcați bateria.

Cheia inteligentă gri

Cheia inteligentă gri acordă personalului de supraveghere drepturi extinse și opțiuni de setare.

1. Introduceți cheia inteligentă.
2. Selectați funcția dorită rotind butonul Info.

Transportarea

1. Setați comutatorul de programe pe „Transport”.
2. Apăsați butonul Informații. Următoarele funcții pot fi rulate din meniul Transport:
3. Setarea vitezei maxime
4. Afișarea contorului de ore de funcționare
5. Ștergerea contorului de întreținere
6. Afișarea versiunilor de software
7. Reglarea capului de curățare R sau D
8. Setarea timpilor de post-rulare
9. Setarea limbii • Gestionarea cheilor • Activarea setării din fabrică

Viteza maximă

Folosiți meniul „Viteza maximă” pentru limitarea vitezei maxime.

1. Rotiți butonul Info până apare „Viteza maximă” pe afișaj.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la afișarea vitezei maxime dorite.
4. Apăsați butonul Info.

Indicație

Viteza de lucru nu poate depăși viteza maximă setată.

Resetarea contorului de întreținere

Dacă lucrările de întreținere afișate pe afișaj au fost efectuate, contorul de întreținere corespunzător trebuie resetat.

1. Rotiți butonul Info până aparatul afișează mesajul „Întreț. contoare”.
2. Apăsați butonul Info. Sunt afișate contorizările.
3. Rotiți butonul Info până când contorul de șters este evidențiat.
4. Apăsați butonul Info.
5. Selectați „Da" prin rotirea butonului Info.
6. Apăsați butonul Info.

Contorul este șters.

Reglați capul de curățare

1. Rotiți butonul Info până apare „Perie" în meniu.
2. Apăsați butonul Info.
3. Rotiți Info până la evidențierea tipului capului de curățare încorporat.

„Roll" = R-cap de curățare

„Disc" = D-cap de curățare

1. Apăsați butonul Info.

Timpuri de fugă

1. Rotiți butonul Info până la afișarea meniului „Ore oprire rotire” pe afișaj.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la marcarea componentelor dorite.
4. Apăsați butonul Info.
5. Rotiți butonul Info până la afișarea timpului de fugă dorit.
6. Apăsați butonul Info.

Setarea limbii

1. Rotiți butonul Info până la afișarea meniului „Limbă” pe afișaj.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la selectarea limbii dorite.
4. Apăsați butonul Info.

Gestionarea cheilor

Meniul „KIK” conține drepturile referitoare la cheia inteligentă galbenă și posibilitatea definirii limbii afișajului. 1. Introduceți cheia inteligentă gri. 2. Rotiți butonul Info până la afișarea meniului „KIK”. 3. Apăsați butonul Info. 4. Scoateți cheia inteligentă gri și introduceți cheia inteligentă galbenă, în scop de personalizare. 5. Selectați meniul de modificat, rotind butonul Info. 6. Apăsați butonul Info. 7. Selectați meniul, rotind butonul Info. 8. Confirmați setarea, apăsând meniul. 9. Selectați următorul element de meniu de modificat, rotind butonul Info. 10. După finalizarea tuturor setărilor rotiți butonul Info pentru a accesa meniul „Confirmare”. 11. Apăsați butonul Info.

Drepturile sunt salvate.

Setările implicite

Sunt activate setările implicite ale tuturor parametrilor de curățare.

1. Rotiți butonul Info până la afișarea meniului „Setări din fabrică”.
2. Apăsați butonul Info.
3. Rotiți butonul Info până la selectarea „Da”.
4. Apăsați butonul Info.

Setarea parametrilor programelor de curățare

Toți parametrii programelor de curățare sunt menținuți până la efectuarea altor setări.

1. Setați comutatorul de program pe programul de curățare dorit.
2. Apăsați butonul Info. Se afișează primul parametru setabil.
3. Apăsați butonul Info. Valoarea setată clipește.
4. Setați valoarea dorită rotind butonul Info.
5. Confirmați setarea modificată apăsând butonul Info sau așteptați până la preluarea automată a valorii setate după 10 secunde.
6. Selectați următorul parametru prin rotirea butonului Info.
7. După modificarea tuturor parametrilor doriți, rotiți butonul Info până la afișarea meniului „Ieșire”.
8. Apăsați butonul Info.

Transport

△PERICOL

Deplasarea în pantă

Pericol de rănire

Utilizați aparatul pentru încărcare și descărcare doar pe pante cu valoarea maximă (vezi capitolul „Date tehnice”).

Deplasați-vă lent.

△PRECAUȚIE

Nerespectarea greutății

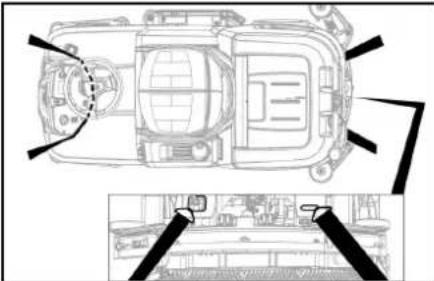

Pericol de accidentare și de deteriorare. La transport, țineți cont de greutatea aparatului. 1. Cu capul de curățare D instalat, îndepărtați periile discului de pe capul periei. 2. La transportul aparatului în vehicule, ancorați-l în conformitate cu directivele aplicabile, pentru a preveni alunecarea și răsturnarea.

Nerespectarea greutății

Pericol de accidentare și de deteriorare

La depozitare, țineți cont de greutatea aparatului.

ATENȚIE

Îngheț

Deteriorarea aparatului din cauza apei înghețate. Goliți complet aparatul de apă.

Depozitați aparatul într-un loc ferit de îngheț.

• Acest aparat poate fi depozitat doar în spații interioare.
• Încărcați complet acumulatoarele înainte de perioadele lungi de depozitare.
• Pe durata perioadei de depozitare, încărcați complet acumulatoarele cel puțin lunar.

Îngrijirea și întreținerea

△PERICOL

Aparat pornit accidental

Rotiți comutatorul programului în poziția „OFF”.

Înainte de efectuarea oricărei lucrări, trageți cheia inteligentă a aparatului.

Scoateți fișa de rețea a încărcătorului.

Decuplați ștecherul bateriei.

- Evacuați și eliminați ecologic apa reziduală și apa proaspătă.

Intervalele de întreținere

După fiecare utilizare

ATENȚIE

Curățare incorectă

Pericol de deteriorare.

Nu stropiți cu apă aparatul.

Nu utilizați agenți de curățare agresivi.

Pentru o descriere detaliată a fiecărei lucrări de întreținere, consultați capitolul „Lucrările de întreținere”.

• Evacuați apa reziduală. - Spălați rezervorul de apă reziduală cu apă curată. - Curățați sita de impurități grosiere. - Doar capul de curățare R: Scoateți recipientul de murdărie dură și goliți-l. - Curățați aparatul în exterior cu o lavetă umedă, îmbibată în leșie de spălare neutră. - Curățați buzele de aspirație, verificați dacă prezintă semne de uzură, și înlocuiți dacă este necesar. - Curățați buzele ștergătorului, verificați dacă prezintă semne de uzură și înlocuiți dacă este necesar. - Curățați periile, verificați dacă prezintă semne de uzură și înlocuiți dacă este necesar. - Încărcați bateria.

• Dacă starea de încărcare este sub 50%, încărcați complet bateria și fără întrerupere.
• Dacă starea de încărcare este peste 50%, încărcați bateria doar dacă la următoarea utilizare este necesară întreaga durată de funcționare.

Săptămânal

- În cazul unei utilizări frecvente, încărcați complet și fără întreruperi bateria cel puțin o dată pe săptămână.

Lunar

Pentru o descriere detaliată a fiecărei lucrări de întreținere, consultați capitolul „Lucrările de întreținere”.

• Dacă aparatul este oprit temporar: Efectuați încărcarea de egalizare a bateriei.
• Verificați polii bateriei dacă prezintă urme de oxidare, la nevoie curățați cu peria. Asigurați-vă că cablurile de conectare sunt bine fixate.
• Curățați garniturile dintre rezervorul de apă reziduală și capac și verificați etanșeitatea, la nevoie înlocuiți-le.
• Goliți rezervorul de apă proaspătă și spălați depunerile.
• Curățați filtrul pentru apă proaspătă.
• În cazul bateriilor care necesită întreținere, verificați densitatea acidului din celule.
• Doar capul de curățare R: Curățați tunelul periei.
• Doar capul de curățare R: Curățați bara de distribuție a apei de la capul de curățare.
• În cazul unor timpi de repaus mai mari, depozitați aparatul cu bateriile complet încărcate. Încărcați complet bateria cel puțin o dată pe lună.

Anual

- Solicitați inspecția indicată serviciului de asistență clienți.

Inspecția de siguranță / contractul de întreținere

Puteți încheia cu distribuitorul dvs. un contract de întreținere sau puteți stabili inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Lucrări de întreținere

Întoarcerea sau înlocuirea lamelelor de aspirare Dacă buzele de aspirare sunt uzate până la marcajul de uzură, ele trebuie întoarse sau înlocuite.

Buzele de aspirație pot fi rotite de 3 ori până la uzarea celor 4 muchii.

1. Scoateți bara de aspirație.
2. Deșurubați mânerele în formă de stea.

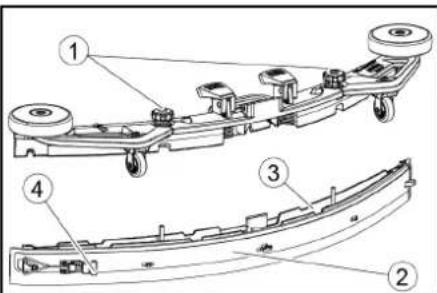

① Mâner în formă de stea ② Bandă de întindere ③ Partea interioară a barei de aspirație ④ Blocarea tensiunii

1. Trageți partea interioară a barei de aspirație.
2. Deschideți blocarea tensiunii.
3. Scoateți banda de tensionare.
4. Eliberați buzele de aspirație din partea interioară.

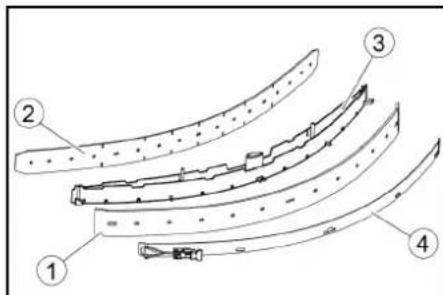

① Buză ștergătoare ② Buză de sprijin ③ Partea interioară a barei de aspirație

④ Bandă de întindere

1. Apăsați buzele de aspirație întoarse sau noi de la nodurile părții interioare ale barei de aspirație.
2. Montați cureaua.
3. Împingeți partea interioară a barei de aspirație în partea superioară.
4. Înșurubați sau strângeți mânerele în formă de stea.

Curățarea sitei de impurități grosiere 1. Deschideți capacul rezervorului de apă reziduală.

① Sită pentru impurități grosiere ② Sită de scame

1. Trageți în sus sita de impurități grosiere.
2. Spălați sita de impurități grosiere sub un jet de apă curentă.
3. Montați sita de impurități grosiere în rezervorul de apă reziduală.

Curățarea flotorului și a filtrului de puf 1. Deschideți capacul rezervorului de apă uzată.

1. Clătiți flotorul cu apă curată.
2. Scoateți și curățați filtrul de puf.

Înlocuirea periilor disc

Indicație

Înlocuiți periile discului când lungimea periei este de 10 mm.

1. Ridicați capul de curățare.
2. Împingeți pedala de schimbare a periei în jos.
3. Extrageți prima perie disc, prin lateral, pe sub capul de curățare.
4. Țineți noua perie disc sub capul de curățare, apăsați-o în sus și fixați-o.

Înlocuirea periilor cilindrice

Indicație

Înlocuiți periile cilindrice când lungimea periei a ajuns la 10 mm.

1. Ridicați capul de curățare.
2. Extrageți mânerul de schimbare a periei.

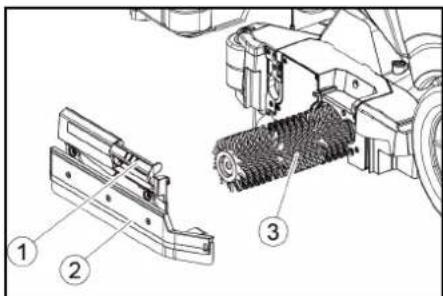

① Mânerul de schimbare a periei

② Capac de rulment cu buza stergătorului ③ Perie cilindrică 3. Scoateți capacul rulmentului, inclusiv buza stergătorului. 4. Scoateți peria cilindrică. 5. Montați noua perie cilindrică și centrați pe clichet.

① Clichet

② Dorn de prindere

1. Montați capacul rulmentului cu buza stergătorului. Indicație

Asigurați-vă că valțul cu perie este montat pe dornul de prindere și nu se află sub acesta. 7. Rotiți mânerul periei cilindrice, mișcați în sus și fixați. 8. Repetați procedura și în partea opusă.

Curățarea filtrului pentru apă proaspătă

1. Evacuați apa proaspătă (vezi capitolul „Scurgerea apei proaspete”).
2. Deșurubați dopul de la rezervorul de apă proaspătă.

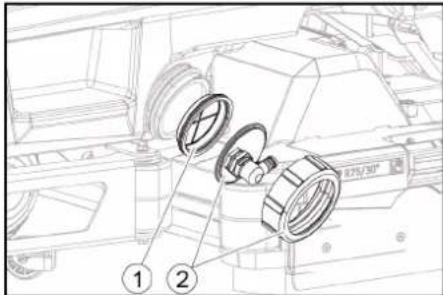

① Filtru de apă proaspătă ② Dop pentru rezervorul de apă proaspătă 3. Scoateți filtrul pentru apă proaspătă și spălați cu apă curată. 4. Montați filtrul pentru apă proaspătă. 5. Montați dopul la rezervorul de apă proaspătă. Indicație: Aveți grijă ca racordul de furtun să se afle la punctul cel mai adânc din dopul de la rezervorul de apă proaspătă, după ce a fost înșurubat.

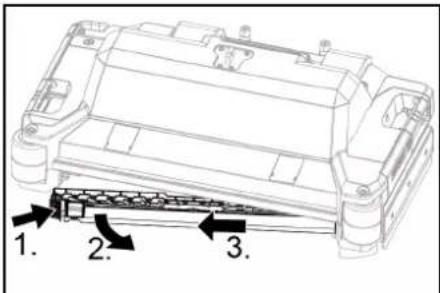

Curățarea barei de distribuție a apei

1. Apăsați mecanismul de eliberare în direcția săgeții și fixați.

1. Miscați înainte bara de distribuție a apei.
2. Extrageti longitudinal bara de distribuţie a apei.
3. Curățați bara de distribuție a apei.
4. Montați bara de distribuție a apei în capul de curățare, până la cuplarea zăvorului.

Curățarea bateriilor

1. Purtati ochelari de protectie, îmbrăcăminte de protectie și mănuși de protectie.
2. Tineți închise dopurile vasului de accumulator.
3. Scoateți bateriile.
4. Curățați componentele din plastic ale bateriilor și compartimentul bateriei cu bucate de haină îmbibate cu apă, fără aditivi.
5. Uscaț i suprafetele după curățare.
6. Reinstalati bateriile.

Resetarea contorului de întreținere

Dacă lucrările de întreținere afișate pe afișaj au fost efectuate, contorul de întreținere corespunzător trebuie resetat.

Indicatie

Resetarea contoarelor de întreținere este descrisă în capitolul „Cheie inteligentă gri”.

Remedierea defectiunilor

△PERICOL

Aparatul poate porni în mod neintentionat

În cazul persoanelor care efectuează lucrări la aparat există riscul suferirii de leziuni.

Înainte de orice lucrare la aparat, extrageți cheia inteligentă.

Înainte de a efectua orice lucrare, scoateți din priză ște- cărul de rețea al încârcătorului intern.

Decuplați stecărul bateriei înainte de a efectua lucrări.

1. Evacuați apa reziduală.
2. Evacuați restul de apă proaspătă.

Indicatie

Dacă defectiunea nu poate fi remedială în baza următoarele instrucțiuni, contactați serviciul clienti.

Defecțiuni cu afişare

Dacă eroarea afișată nu se află pe următoarea listă, ac- tionați astfel:

1. Rotiti comutatorul de programare în poziția „OFF”.
2. Se așteaptă 10 secunde.
3. Setați comutatorul de program la funcția anterioară.
4. Dacă defecțiunea reapare, contactați serviciul clienți.

Defecțiune Depanare
Rez. apă curată goll	1. Completați apa proaspătă din rezervor
Supapă apă blocată	1. Mișcați comutatorul programelor în poziția „OFF”.2. Se așteaptă 10 secunde.3. Setați comutatorul programelor la programul dorit.
Supraînc.perie princ!	1. Reduceți presiunea de contact a periilor.
Perie princ. blocată	1. Verificați dacă periile sunt blocate de un corp străin; îndepăratați corpul străin, dacă este cazul.2. Mișcați comutatorul programelor în poziția „OFF”.3. Se așteaptă 10 secunde.4. Setați comutatorul programelor la programul dorit.
Perie lat. supraînc.!	1. Reduceți presiunea periei laterale de la unitatea de curățare laterală.
Motor pornire blocat!	1. Verificați dacă roțile sunt blocate, îndepăratați obiectele străine.2. Mișcați comutatorul programelor în poziția „OFF”.3. Dacă motorul de tracțiune s-a supraîncălzit, lăsați-l să se răcească cel puțin timp de 15 minute, caz contrar așteptați 10 secun-de.4. Setați comutatorul programelor la programul dorit.
Nivel scăzut baterie!	1. Mișcați comutatorul de selectare programe în poziția Transport.2. Conduceți aparatul direct la încârcător (sau la priză, în caz de încârcător intern). Evitați pantele.3. Încârcăți bateria.
Baterie descărcată!	1. Mișcați comutatorul de selectare programe în poziția Transport.2. Conduceți aparatul pe cea mai scurtă rută către încârcător (sau către priză în cazul unui încârcător intern). Evitați pantele.3. Încârcăți bateria.

Defecțiune Depanare
Închid. cont. sc.	1. Eliberați scurt scaunul șoferului, astfel încât comanda să poată verifica funcționarea comutatorului de contact al scaunului.
Pornire!	1. Poziționați comutatorul de siguranță în poziția „1”.
Reporniți mașina!	1. Mișcați comutatorul programelor în poziția „OFF”.2. Se așteaptă 10 secunde.3. Setați comutatorul programelor la programul dorit.
Eliber. pedală acc.!	1. Eliberați pedala de accelerație.

Defecțiuni fără afișare de mesaje

Defecțiune Depanare
Aparatul nu pornește	1. Ocupați scaunul.2. Înainte de activarea comutatorului de siguranță, îndepărtați piciorul de pe pedala de accelerație.3. Mișcați comutatorul de siguranță în poziția „1”.4. Verificați bateria și, la nevoie, încărcați.5. Mișcați comutatorul programelor în poziția „OFF”.6. Se așteaptă 10 secunde.7. Setați comutatorul programelor la programul dorit.8. Dacă este posibil, conduceți aparatul doar pe suprafețe nivelate drepte.9. Dacă este cazul, verificați starea de funcționare a frânei de parcare.Dacă defectiunea reapare, contactați serviciul clienți.
Aparatul nu circulă, pe afișaj este afișat mesajul „Baterie descărcată!”	1. Mișcați comutatorul programelor în poziția „OFF”.2. Se așteaptă 10 secunde.3. Setați comutatorul de selectarea programelor în poziția „Transport”.4. Rula și la statția de încărcare.5. Dacă aparatul nu rulează, încărcați bateria la fața locului sau deblocați frâna (a se vedea secțiunea „Utilizarea/impingerea aparatului) și împingeți aparatul la statția de încărcare.
Aparatul se mișcă inegal (agitații) la pornire și la oprire.	1. Blocați frâna (consultați secțiunea „Utilizarea/impingerea aparatului”).
Cantitatea de apă este insuficientă	1. Verificați nivelul de umplere cu apă proaspătă și, dacă este necesar, umpleți complet rezervorul, astfel încât aerul să fie eliminat prin presiune.2. Scoateți și curățați filtrul de apă proaspătă.3. Introduceți filtrul și însurubați capacul.4. Verificați dacă furtunurile sunt înfundate și curățați-le, dacă este cazul.
Indicatorul de apă proaspătă îndică greșit nivelul de umplere, după golirea manuală a rezervorului	1. Utilizați aparatul. pe durata funcționării are loc dezaerarea sistemului de furtuni și indicatorul de nivel de umplere indică valorile corespunzătoare.
Bara indicatorului de umplere clipește, pe afișaj este afișat mesajul „Rez. apă curată go!”	1. Completați apa curată din rezervor.
Puterea de aspirare este prea redusă	1. Curățați gamiturile dintre rezervorul de apă reziduală și capac și verificați etanseitatea;la nevoie, înlocuți-le.2. Verificați sita de scame dacă este murdară; la nevoie, curățați-o.3. Curățați lamelele de aspirație de la bara de aspirație; la nevoie, întoarceți-le sau înlocuți-le.4. Înhideț i capacul de pe furtunul de evacuare a apei uzate.5. Înhideți capacul sistemului de spălare a rezervorului de apă uzată.6. Verificați furtunul de aspirare dacă este înfundat; la nevoie, curățați-l.7. Verificați etanseitatea furtunului de aspirare; la nevoie, înlocuți-l.8. Verificați reglajul barei de aspirație.
Rezultatul curățării este insuficient	1. Setați programul de curățare corespunzător pentru sarcina de curățare.2. Folosiți perii adecvate pentru sarcina de curățare.3. Utilizați detergent adecvat pentru sarcina de curățare.4. Reduceți vileza.5. Ajustați presiunea de contact.6. Reglați buzele ștergătorului.7. Verificați dacă periile prezintă semne de uzură și înlocuți, dacă este cazul.8. Verificați debitul de apă.
Periile nu se rotesc	1. Reduceți presiunea de contact.2. Verificați dacă periile sunt blocate de un corp străin; îndepărtați corpul străin, dacă este cazul.3. Dacă motorul este supraîncărcat, lăsați motorul să se răcească.4. Mișcați comutatorul programelor în poziția „OFF”.5. Se așteaptă 10 secunde.6. Setați comutatorul programelor la programul dorit.7. Verificați dacă ștecărul dispozitivului este conectat la capul de curățare.
Aparatul nu frânează	1. Blocați frâna (consultați „Functionarea / împingerea aparatului”).
Furtunul de evacuare al apelor uzate este înfundat	1. Deschideți capacul dozatorului de la furtunul de evacuare.2. Trageți furtunul de aspirație de pe bara de aspirație și închideți-l cu mâna.3. Setați comutatorul de program pe „Aspirație”.Blocarea este aspirată din furtunul de scurgere în rezervorul de apă uzată.

Garanție

În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventuale defecțiuni survenite la aparat în perioada de

garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpăra-

re la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultați pagina din spate)

Accesorii

Capul de curățare cu accesorii pentru peria cu role

A: Unitate de ambalare, B: Cantitatea necesară pentru dispozitiv

Descriere	R 75 Plesa nr.	Descriere	A	B
Perie cu role, roșu (mediu, standard)	4.035-605.0	Pentru curățarea de întreținere a pardoselilor foarte murdare.	1	2
Perie cu role, alb (moale)	6.907-771.0	Pentru lustruirea și curățarea de întreținere a pardoselilor delicate.	1	2
Perie cu role, portocaliu (ridicată/coborată)	6.907-730.0	Pentru curățarea pardoselilor structurale (dale de siguranță etc.).	1	2
Perie cu role, verde (dură)	6.907-731.0	Pentru curățarea generală a pardoselilor foarte murdare și pentru îndepărtarea straturilor (de exemplu, ceară, acrilat).	1	2
Perie cu role, negru (foarte dură)	6.907-732.0		1	2
Rolă cu microfibre	4.114-007.0	Pentru curățarea de întreținere a pardoselilor netede.	1	2
Descriere R 75	Plesa nr.	Descriere A B
Axul rolei disc 4.762-627.0 Pentru fixarea roleor disc. 1 2
Rolă disc, galben (moale)	6.369-454.0	Pentru lustruirea pardoselilor	20	96; 106
Rolă disc, roșu (medie)	6.369-456.0	Pentru curățarea pardoselilor ușor murdare.	20	96; 106
Rolă disc, verde (dură)	6.369-455.0	Pentru curățarea pardoselilor cu grad de murdărie normal sau ridicat.	20	96; 106

Cap de curățare cu accesorii pentru periile disc

A: Unitate de ambalare, B: Cantitatea necesară pentru

dispozitiv

Descriere	D 75 Plesa nr.	Descriere	A	B
Perie disc, culoare naturală (moale)	4.905-020.0	Pentru lustruirea pardoselilor.	1	2
Perie disc, alb	4.905-019.0	Pentru lustruirea și curățarea de întreținere a pardoselilor delicate.	1	2
Perie disc, roșu (medie, standard)	4.905-018.0	Pentru curățarea pardoselilor ușor murdare sau delicate.	1	2
Perie disc, negru (dură)	4.905-021.0	Pentru curățarea pardoselilor foarte murdare.	1	2
Disc diamantat fin, verde	6.371-236.0	Pentru împrospătarea straturilor cu conținut de var și a pardoselilor acoperite cu rășini epoxidice.	5	2
Disc diamantat grosier, alb	6.371-252.0		5	2
Disc diamantat mediu, galben	6.371-253.0		5	2
Placa de acționare a discului	4.762-447.0	Pentru fixarea discurilor.	1	2

A: Unitate de ambalare, B: Numărul necesar de dispozitiv

Denumire	Nr. componentă	Descriere	A	B
Set buze de aspiratie, PU față (roșu), Linatex spate	4.039-366.0	Standard	Pereche	1 pereche
Set de buze de aspiratie Linatex	4.039-356.0	rezistent la rupere	Pereche	1 pereche
Set de buze de aspiratie, PU	4.039-357.0	Rezistent la ulei	Pereche	1 pereche

Date tehnice

		B 110 Classic D 75	B 110 Classic R 75
Informații generale
Viteza de deplasare / curățare	km/h	6	6
Viteza de transport	km/h	6	6
Viteză de deplasare, înapoi	km/h	4	4
Randament teoretic pe suprafață	m2/h	4500	4500
Randamentul practic pe unitatea de suprafață	m2/h	3150	3150
Volum rezervor apă proaspătă	l	130	130
Volum rezervor de apă reziduală	l	110	110
Volum rezervor impurități grosiere	l	-	1,8
Dozarea apei	l/min	0...8	0...8
Sarcină pe suprafață (cu șofer și rezervorul de apă proaspătă plin)
Presarea pe suprafață	N/mm2	0,64	0,64
Încărcarea pe suprafață (greutate / suprafața de parcare)	kg/m2	563	563
Masă
Lungime	mm	1660	1660
Lățime	mm	1035	1035
Bară de aspirare lată	mm	1000	1000
Înălțime	mm	1480	1480
Lățime de lucru	mm	750	750
Dimensiuni ambalaj lungime x lățime x înălțime	mm	1715x1140x1625	1715x1140x1625
Rază de întoarcere	mm	1750	1750
Dimensiunile compartimentului bateriei lungime x lățime x înălțime	mm	420x630x400	420x630x400
Echipare cu anvelope
Roată față, lățime	mm	90	90
Roată față, diametru	mm	250	250
Roată spate, lățime	mm	75	75
Roată spate, diametru	mm	290	290
Greutate
Greutate maximă admisibilă	kg	720	720
Greutate fără încărcătură (greutate de transport)	kg	380	380
Greutate tipică în timpul funcționării	kg	590	590
Forța de apăsare a periei, max.	N (kg)	736 (75)	736 (75)
Presiunea de apăsare a periei, max.	N / ma2-(g / cma2-)	510 (500)	510 (500)
Date privind puterea aparatului
Tensiune nominală	V	24	24
Capacitatea accumulatorului* (instalat din fabrică, în cazul versiunii Bp Pack)	Ah (5 h)	170	170
Putere absorbită medie	W	2350	2350
Randament nominal	W	2500	2500
Putere motor tracțiune	W	600	600
Putere turbină aspiratoare	W	600	600

Putere acționare perii W 2 x 600 2 x 600

Subpresiune (în stare de funcțiune)	kPa (mbar)	~5 (~50)	~5 (~50)
Perii de curățare
Diametru perie	mm	410 100
Lungimea periei	mm	-	705
Turație perie	1/min	180	1200
Încărcătorul extern
Tensiune nominală	V	230	230
Frecvență	Hz	50-60	50-60
Curent de încărcare	A	50	50
Greutate	kg	4,5	4,5
Conditii de mediu
Domeniu de temperatură admis	°C	5...40	5...40
Temperatura apei max.	°C	50	50
Umiditatea relativă a aerului	%	20...90	20...90
Creștere
Pantă, zona de lucru, max.	%	10	10
Creșterea căii scurte (max. 10 m), Transport, Încărcare	%	22	22
Valori calculate conform EN 60335-2-72
Valoarea vibrațiilor mână-braț	m/s2	< 2,5	< 2,5
Valoare vibrații scaun m/s	2	< 2,5	< 2,5
Incertitudine K	dB(A)	0,2	0,2
Nivelul presiunii acustice LpA Regim Eco	dB(A)	59,2	59,2
Nivelul presiunii acustice LpA Regim normal	dB(A)	63,6	63,6
Incertitudine KpA	dB(A)	1,6	1,6
Nivel de putere acustică LWA + Incertitudine KWA Regim Eco	dB(A)	74,1	74,1
Nivel de putere sonor LWA + Incertitudine KWA Regim normal	dB(A)	78,7	78,7

Sub rezerva modificărilor tehnice.

Declarație de conformitate UE

Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Dispozitiv de curățare a pardoselilor

Tip: 1.161-xxx

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Însărcinat cu elaborarea documentației:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
