K 5 UM - Spălător cu presiune Kärcher - Manual de utilizare gratuit

Tip produs	Curățător de înaltă presiune
Marcă	Kärcher
Model	K 5 UM
Tensiune	220-240 V ~50-60 Hz
Putere de racordare	2,1 kW
Presiune de serviciu	12 MPa
Presiune maximă admisibilă	14,5 MPa
Debit nominal de apă	6,7 l/min
Debit maxim de apă	8,3 l/min
Debit de detergent	0,3 l/min
Presiune maximă de alimentare	1,2 MPa
Temperatură maximă de alimentare	40 °C
Înălțime maximă de aspirație	0,5 m
Dimensiuni (L × l × H)	310 × 336 × 860 mm
Greutate operațională	9,5 kg
Clasă de protecție	II
Grad de protecție	IPX5
Nivel de presiune acustică LpA	79 dB(A)
Nivel de putere acustică LWA	95 dB(A)
Dispozitive de siguranță	Întrerupător principal, blocare mâner-pistol, supapă de descărcare cu presostat, întrerupător termic motor
Funcții principale	Înaltă presiune, joasă presiune cu detergent, perie de spălare rotativă, duză de spumă
Accesorii incluse	Lance Vario Power, lance Rotabuse, perie de spălare rotativă, duză de spumă, rezervor detergent
Întreținere recomandată	Curățarea regulată a sitei de intrare apă și a filtrului de detergent
Utilizare conformă	Curățarea privată a mașinilor, vehiculelor, clădirilor, fațadelor, teraselor, uneltelor de grădină
Garanție	Conform condițiilor din țară, contactați vânzătorul sau service-ul autorizat

Întrebări frecvente - K 5 UM Kärcher

Cum să aerisești aparatul înainte de prima utilizare?

Înainte de utilizare, deschideți robinetul de apă, puneți întrerupătorul pe I/ON, deblocați mânerul-pistol și trageți de pârghie. Lăsați apa să curgă fără duză timp de maximum 2 minute până nu mai apar bule. Eliberați pârghia și blocați.

Ce să faci dacă aparatul nu crește presiunea?

Verificați reglajul presiunii pe lance (rotire spre HARD). Asigurați-vă că alimentarea cu apă este suficientă (min. 9 l/min). Curățați sita de intrare apă cu un clește. Dacă este necesar, aerisiți aparatul fără furtun de înaltă presiune.

Cum se curăță sita de intrare a apei?

Opriți aparatul și deconectați ștecherul. Scoateți racordul de apă, scoateți sita cu un clește plat, curățați-o sub apă curentă și puneți-o la loc. Atenție să nu deteriorați sita.

Se poate aspira apă dintr-un rezervor sau dintr-un iaz?

Da, cu kitul de aspirație Kärcher (accesoriu). Înălțimea maximă de aspirație este de 0,5 m. Umpleți furtunul de aspirație cu apă, înșurubați-l la racordul de apă al aparatului și scufundați-l în sursă. Apoi aerisiți aparatul.

Ce tip de detergent să folosiți și cum?

Folosiți numai detergenți omologați Kärcher. Turnați soluția în rezervor (respectați dozajul). Folosiți lancea Vario Power în poziția SOFT pentru joasă presiune. Pulverizați pe suprafața uscată, lăsați să acționeze, apoi clătiți la înaltă presiune.

Cum se depozitează aparatul iarna pentru a evita înghețul?

Goliți complet apa din aparat: porniți-l fără furtun de înaltă presiune și fără alimentare cu apă timp de maximum 1 minut. Depozitați aparatul și accesoriile într-un loc ferit de îngheț. Curățați și filtrul de detergent.

Ce să faci în caz de scurgere de apă la nivelul aparatului?

O scurgere mică poate fi normală. Dacă scurgerea este importantă, opriți aparatul, deconectați-l și contactați service-ul autorizat Kärcher.

Cum se schimbă duza sau lancea?

Eliberați pârghia mânerului-pistol și blocați-o. Scoateți lancea rotind-o la 90° și trăgând. Introduceți noua lance și fixați-o prin rotire la 90° până la clic.

Ce distanță de siguranță să respectați față de suprafețele vopsite?

Păstrați o distanță de cel puțin 30 cm între lance și suprafețele vopsite pentru a evita deteriorarea. Folosiți lancea Vario Power în poziția SOFT pentru suprafețe delicate.

Cum se folosește peria de spălare rotativă?

Introduceți peria de spălare în mânerul-pistol și fixați-o prin rotire la 90°. Asigurați-vă că este lipsită de murdărie pentru a evita zgârierea suprafețelor. Este deosebit de potrivită pentru curățarea mașinilor.

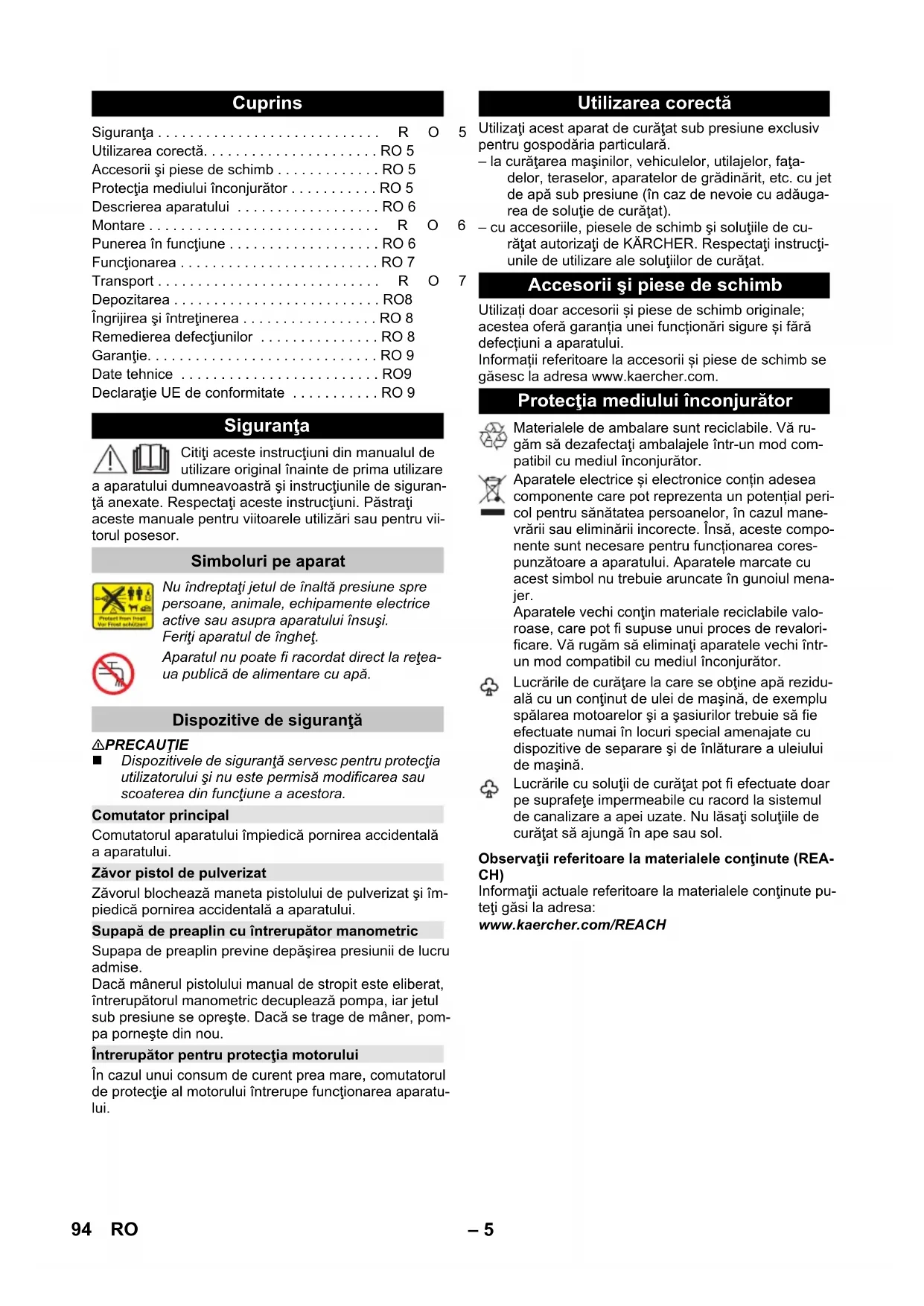

MANUAL DE UTILIZARE K 5 UM Kärcher

Utilizarea corectă....RO 5

Accesorii și piese de schimb ..... RO 5

Protectia mediului înconjurător ..... RO 5

Descrierea aparatului ..... RO 6

Montare R O

Punerea în funcțiune ..... RO 6

Functionarea....RO 7

Transport R O

Depozitarea ..... RO8

Îngrijirea și întreținerea ..... RO 8

Remedierea defectiunilor .....RO 8

Garantie....RO 9

Date tehnice ..... RO9

Declaratie UE de conformitate .....RO 9

Siguranța

Citiți aceste instrucțiuni din manualul de utilizare original înainte de prima utilizare a aparatului dumneavoastră și instrucțiunile de siguranță anexate. Respectați aceste instrucțiuni. Păstrați aceste manuale pentru viitoarele utilizări sau pentru viitorul posesor.

Simboluri pe aparat

Nu îndreptați jetul de înaltă presiune spre persoane, animale, echipamente electrice active sau asupra aparatului însuși. Feriți aparatul de îngheț.

Aparatul nu poate fi racordat direct la rețea- ua publică de alimentare cu apă.

Dispositive de siguranță

⚠PRECAUTIE

Dispozitivele de siguranță servesc pentru protecția utilizatorului și nu este permisă modificarea sau scoaterea din funcțiune a acestora.

Comutator principal

Comutatorul aparatului împiedică pornirea accidentală a aparatului.

Zăvor pistol de pulverizat

Zăvorul blochează maneta pistolului de pulverizat și împiedică pornirea accidentală a aparatului.

Supapă de preaplin cu întrerupător manometric

Supapa de preaplin previne depășirea presiunii de lucru admise.

Dacă mânerul pistolului manual de stropit este eliberat, întrerupătorul manometric decuplează pompa, iar jetul sub presiune se oprește. Dacă se trage de mâner, pompa pornește din nou.

Întrerupător pentru protectția motorului

În cazul unui consum de curent prea mare, comutatorul de protecție al motorului întrerupe funcționarea aparatului.

Utilizarea corectă

5 Utilizați acest aparat de curățat sub presiune exclusiv pentru gospodăria particulară.

– la curățarea mașinilor, vehiculelor, utilajelor, fațadelor, teraselor, aparatelor de grădinărit, etc. cu jet de apă sub presiune (în caz de nevoie cu adăugarea de soluție de curățat).

6 – cu accesoriiile, piesele de schimb și soluțiile de curățat autorizați de KĂRCHER. Respectați instrucțiunile de utilizare ale soluțiilor de curățat.

7 Accesorii și piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defectiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com.

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Vă ru-găm să dezafectați ambalajele într-un mod compatibil cu mediul înconjurător.

Aparatele electrice și electronice conțin adesea componente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau eliminării incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer.

Aparatele vechi conțin materiale reciclabile valor- roase, care pot fi supuse unui proces de revalori- ficare. Vă rugăm să eliminați aparatele vechi într- un mod compatibil cu mediul înconjurător.

Lucrările de curățare la care se obține apă reziduală cu un conținut de ulei de mașină, de exemplu spălarea motoarelor și a șasiurilor trebuie să fie efectuate numai în locuri special amenajate cu dispositive de separare și de înlăturare a uleiului de mașină.

Lucrările cu soluții de curățat pot fi efectuate doar pe suprafețe impermeabile cu racord la sistemul de canalizare a apei uzate. Nu lăsați soluțiile de curățat să ajungă în ape sau sol.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute pu- teți găsi la adresa:

Descrierea aparatului

Setul de livrare a aparatului (în funcție de model) este ilustrat pe ambalaj. Acest manual de utilizare descrie toate opțiunile posibile.

Pentru imagini vezi pagina 2

1 Racord de apă cu sită inclusă

2 Piesă de cuplare pentru conexiunea de apă

3 Cuplaj rapid pentru furtunul de înaltă presiune

4 Racord de presiune înaltă

5 Comutatorul aparatului „0/OFF“ / „I/ON“

6 Rezervorul pentru soluția de curățat

7 Spațiu de depozitare pentru pistolul de pulverizat

8 Furtun de aspiratie pentru detergent

9 Mâner pentru transport

10 Spațiu de depozitare pentru lance

11 Cablu de rețea cu ștecher

12 Roată de transport

13 Pistol de pulverizare

14 Zăvor pistol de pulverizat

15 Buton de detaşare a furtunului de înaltă presiune de pistolul de pulverizat

16 Furtun de înaltă presiune

17 Lance cu reglaj de presiune (Vario Power)

Pentru lucrările de curățare uzuale Presiunea de lucru se poate regla continuu de la „SOFT“ până la „HARD“. Pentru reglarea presiunii de lucru, eliberați maneta pistolului de înaltă presiune și rotiți lancea în poziția dorită.

Este adecvat pentru funcționare cu soluție de curățat.

\* Optional

18 Lance cu freză pentru murdărie Pentru murdărie persistentă

19 Perie rotativă pentru spălat Destinat în special pentru curățarea autovehicule- lor.

20 Duză de spumă cu rezervor de soluție de curățat Soluția de curățat este aspirată din rezervor și se generează o spumă puternică de soluție de curățat.

Se necesită suplimentar

Furtun cu insertie textilă cu cuplaj uzual.

– Diametru minim 1/2 toli (13 mm)

– Lungime minimă 7,5 m

Montare

Pentru imagini vezi pagina 3

→ Figuri A F

Înainte de punerea în funcțiune montați piesele nefixate, livrate împreună cu aparatul.

→ Înşurubați cuplajul rapid pentru furtunul de înaltă presiune pe racordul de înaltă presiune.

→ Figură G

Împingeți furtunul de presiune în pistolul de pulverizare, până când se aude că acesta intră în locaș.

Observatie: Atenție la poziția corectă a niplului de conectare.

→ Verificați trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect.

Punerea în funcțiune

→ Amplasati aparatul pe o suprafață plană.

→ Introduceți furtunul de înaltă presiune în cuplajul rapid, până când se aude că acesta intră în locaș.

Observatie: Atenție la poziția corectă a niplului de conectare.

Verificați trăgând de furtunul de înaltă presiune, dacă îmbinarea s-a făcut corect.

→ Introduceți stecherul în priză.

Alimentarea cu apă

Pentru valorile de racordare se vor consulta datele teh- nice/plăcuța de tip.

ATENTIE

Impuritățile din apă pot afecta pompa de înaltă presiune și accesoriiile. Pentru protecția acestora vă recomandăm filtrul de apă KĂRCHER (accesoriu special, nr. de comandă 4.730-059).

Alimentarea cu apă din conducta de apă

Respectați prevederile companiei de furnizare a apei.

→ Racordati furtunul de alimentare cu apă la cuplajul de la racordul de apă.
→ Conectați furtunul de apă la sursa de alimentare cu apă.
→ Deschideti robinetul de apă în totalitate.

Aspirarea apei din rezervoare deschise

Indicatie: Înălțime maximă de aspirare 0,5 m.

Acest aparat de curățare sub presiune poate fi folosit cu furtunul de absorbție KÄRCHER cu supapă de refulare (accesoriu special, nr. de comandă 2.643-100) și este adecvat pentru aspirarea apei de la suprafață, de ex. din rezervoare cu apă de ploaie sau din iazuri (înălțimea maximă de aspirare vezi Datele tehnice).

→ Îndepărtați cuplajul de la racordul de apă.
→ Umpleți cu apă furtunul de aspirare.
→ Înşurubați furtunul de aspirare pe racordul de apă al aparatului și atârnați-l într-un recipient cu apă (de ex. rezervorul de apă de ploaie).

Evacuați aerul înainte de a utiliza aparatul.

→ Porniți aparatul „I/ON“
→ Deblocați maneta pistolului de stropit.
→ Tragetii maneta, aparatul pornește.
→ Lăsați aparatul să funcționeze (max. 2 min.) până ce apa este evacuată prin pistol fără bule de aer.
→ Eliberați maneta pistolului.

Observație: Dacă eliberați maneta, aparatul se oprește din nou. Presiunea înaltă rămâne acumulată în sistem.

→ Blocati maneta pistolului de stropit.

Functionarea

ATENTIE

Funcționarea uscată timp de mai mult de 2 minute poate duce la deteriorarea pompei de înaltă presiune. În cazul în care aparatul nu generează presiune timp de 2 minute, opriți-l și procedați conform instrucțiunilor din capitolul "Remedierea defectiunilor".

Utilizarea cu presiune înaltă

ΔPRECAUTIE

La curățarea suprafețelor lăcuite, trebuie respectată o distanță minimă de 30 cm, pentru a evita deteriorarea acestora.

ATENTIE

Nu curățați roțile autovehiculelor, vopseaua și suprafețele sensibile, cum ar fi lemnul cu freza pentru murdărie, pericol de deteriorare.

→ Montați lancea la pistolul de pulverizare manual și fixați-o prin rotire la dreapta 90°.
→ Porniti aparatul „I/ON“.
→ Deblocati maneta pistolului de stropit.
→ Trageți maneta, aparatul pornește.
Observație: Dacă eliberați maneta, aparatul se oprește din nou. Presiunea înaltă rămâne acumulată în sistem.

Operare cu perie de spălat

ATENTIE

Pericol de deteriorarare a vopselei În cazul lucrărilor cu perie de apă aveți grijă, ca aceasta să nu conțină impurități sau alte particule.

→ Introduceti peria de spălat în pistolul de pulverizare manual și fixați-o prin rotire la dreapta 90°.

Indicatie: Dacă este nevoie în cazul funcționării cu soluție de curățat puteți folosi și periile rotative.

Utilizarea cu soluție de curățat

Indicatie: Detergentul poate fi adăugat numai la utilizarea cu presiune joasă.

△PERICOL

La utilizarea detergentilor tineți cont de fișa tehnică de siguranță a producătorului detergentului, mai ales indicațiile referitoare la echipamentul de protecție personală.

→ Introduceți soluția de curățat în rezervorul pentru soluția de curățat (țineți cont de instrucțiunile de dozare de pe ambalajul soluției de curățat).
→ Închideți rezervorul pentru soluția de curățat cu capacul.
→ Fixați rezervorul pentru soluția de curățat pe aparat.
→ Folositi lancea cu reglaj de presiune (Vario Power).
→ Rotiți lancea până la limită în direcția „SOFT“.
Observatie: Prin acesta, în timpul funcționării, soluția de curățat se amestecă cu jetul de apă.

Metoda de curățare recomandată

Se pulverizează cu economie soluție de curățat pe suprafața uscată și se lasă să acționeze (nu să se usuce).
→ Mizeria desprinsă se spală cu jetul de înaltă presiune.

Optional

Duză de spumă

→ Introduceți soluția de curățat în rezervorul pentru soluția de curățat al duzei de spumă (țineți cont de instrucțiunile de dozare de pe ambalajul soluției de curățat).
→ Conectați duza de spumă la rezervorul pentru soluția de curățat.
→ Introduceți duza de spumă în pistolul de pulverizare manual și fixați-o prin rotire la dreapta 90°.

Întreruperea utilizării

→ Eliberați maneta pistolului.
→ Blocati maneta pistolului de stropit.
→ Introduceți pistolul de pulverizare în spațiul de depozitare a pistolului.
→ În cazul pauzelor mai lungi (peste 5 min) se deconectează aparatul de la întrerupător „0/OFF“.

Încheierea utilizării

△PRECAUTIE

Deconectați furtunul de presiune de la pistol sau de la aparat numai atunci, când sistemul de află în stare depresurizată.

→ După funcționare cu soluție de curățat: Pentru clă-tire lăsați aparatul să funcționeze circa un minut.
→ Eliberați maneta pistolului.
→ Opriti aparatul „0/OFF“.
→ Trageți fișa din priză.
→ Închideți robinetul de apă.
→ Apăsați maneta pistolului pentru a elimina presiunea încă existentă în sistem.
→ Blocati maneta pistolului de stropit.
→ Deconectați aparatul de la sursa de alimentare cu apă.

Transport

ΔPRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport tîneți cont de greutatea aparatului.

Transportul manual

→ Tragetți aparatul de mânerul de transport.

Transportul în vehicule

→ Goliți rezervorul cu soluție de curățat.
→ Asigurați aparatul contra alunecării și răsturnării.

Depozitarea

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

Depozitarea aparatului

În cazul depozitării pe perioade îndelungate, de ex. iarna, țineți cont suplimentar de indicațiile din capitolul În-grijire.

→ Amplasati aparatul pe o suprafață plană.
→ Apăsați carcasa cuplajului rapid pentru furtunul de înaltă presiune în sensul săgeții și trageți furtunul de înaltă presiune în afară.
→ Apăsați butonul de separare de pe pistolul manual de pulverizat și separați furtunul de înaltă presiune de pistolul manual de pulverizat.
→ Introduceți pistolul de pulverizare în spațiul de depozitare a pistolului.
→ Depozitați cablul de rețea, furtunul de înaltă presi- une și accesoriiile pe aparat.

Protectia impotriva inghețului

ATENTIE

Dacă nu goliți complet aparatul și accesoriiile, acestea pot fi distruse de îngheț. Goliți complet aparatul și accesoriiile acestuia și feriți-le de îngheț.

Pentru evitarea deteriorărilor:

Goliți în totalitate apa din aparat: Porniți aparatul cu furtunul de înaltă presiune și racordul la sursa de alimentare cu apă deconectați (max. 1 minut) și așteptați până când nu mai iese apă din racordul de presiune înaltă. Opriți aparatul.
→ Aparatul și toate accesoriiile trebuie depozitate într-o încăpere ferită de îngheț.

Îngrijirea și întreținerea

△PERICOL

Pericol de electrocutare.

Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți ștecherul din priză.

Curățarea sitei din racordul de apă

Curățați la intervale regulate sita din racordul de apă.

ATENTIE

Aceasta nu poate fi deteriorată.

→ Îndepărtați cuplajul de la racordul de apă.
→ Trageți afară sita cu un clește.
→ Curățați sita sub apă curentă.
→ Apoi montați la loc sita în racordul de apă.

Curățarea filtrului de soluție de curățat

Înainte de depozitarea pe perioade îndelungate, de ex. iarna:

Se scot filtrele de la furtunul de aspiratie detergent și se curăță sub jet de apă.

Remedierea defectiunilor

Multy defectiuni pot fi remediate de câtre dvs. apelând la ajutorul următoarei prezentări de ansamblu. În caz de neclarități vă rugăm să vă adresați serviciului pentru clienti autorizat.

△PERICOL

Pericol de electrocutare.

→ Înaintea tuturor lucrărilor la aparat, opriți aparatul și scoateți stecherul din priză.

Aparatul nu funcționează

→ Trageți maneta pistolului manual pentru pulverizat, aparatul pornește.
→ Verificați dacă tensiunea indicată pe plăcuța de tip coincide cu tensiunea sursei de alimentare.
→ Verificați cablul de alimentare, pentru a vedea dacă este deteriorat.

Aparatul nu ajunge la presiunea dorită

→ Verificați reglajul la lance.
→ Verificați alimentarea cu apă în privința cantității de alimentare suficiente.
→ Se scoate, cu un cleşte, filtrul de la racordul de apă și se spală sub jet de apă.
→ Evacuarea aerului din aparat: Porniți aparatul cu furtunul de înaltă presiune deconectat și lăsați-l să funcționeze (max. 2 min.), până ce apa iese pe ie-șirea de înaltă presiune fără a conține bule de aer. Opriți aparatul și racordați furtunul de înaltă presiune.

Oscilații puternice de presiune

→ Curățați duza de înaltă presiune: îndepărtați cu un ac murdăria din gaura duzei și apoi clătiți din față cu apă.
→ Verificați cantitatea de apă de alimentare.

Aparatul nu este etanş

→ O mică neetanseitate a aparatului este condiționa-tă de motive tehnice. În caz de neetanseitate mare, adresați-vă service-ului.

Soluția de curățat nu este aspirată

→ Rotiti lancea până la limită în directia „SOFT“.
→ Curățați filtrul furtunului de aspirare a soluției de curățat.
→ Verificați furtunul de aspirație pentru soluția de curățat să nu fie îndoit.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Pentru adrese accesati:

Racord electric
Tensiune 220-240	V1~50-60 Hz
Puterea absorbită 2,1 kW
Grad de protecție IP X5
Clasa de protecție II
Siguranță pentru rețea (temporizată) 10 A
Racordul de apă
Presiunea de circulare (max.) 1,2 MPa
Temperatura de circulare (max.) 40 °C
Debitul de circulare (min.) 9 l/min
Înălțimea maximă de absorbție 0,5 m
Caracteristicile de performanță
Presiunea de lucru 12 MPa
Presiunea maximă admisă 14,5 MPa
Debit, apă 6,7 l/min
Debit maxim	8,3 l/min
Debit, agent de curățare	0,3 l/min
Reculul pistolului de pulverizat	17 N
Dimensiuni și masa
Lungime	310 mm
Lățime	336 mm
Înălțime	860 mm
Greutate în stare de funcționare cu accesorii	9,5 kg
Valori determinate conform EN 60335-2-79
Valoare vibrație mână-braț	<2,5 m/s ^2
Nesiguranță K	0,6 m/s ^2
Nivel de zgomot L _pA	79 dB(A)
Nesiguranță K _pA	3 dB(A)
Nivelul puterii energiei L _WA + nesigu-ranță K _WA	95 dB(A)
Motivul excepției conform Regulamentului (UE) 2019/1781 anexa I secțiunea 2 punctul (12): j)

Se rezervă dreptul la modificări tehnice.

Declaratie UE de conformitate

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățare sub presiune Tip: 1.950-xxx

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

măsurat: 92

garantat: 95

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

Reprezentant autorizat cu eliberarea documentelor S. Reiser

Alfred Kärcher SE & Co. KG
