PEALS 36 Li Basic - Suflantă Pattfield - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului PEALS 36 Li Basic Pattfield în format PDF.
| Tip de produs | Suflător / aspirator de frunze fără fir |
| Marcă | Pattfield |
| Model | PEALS 36 Li Basic |
| Greutate | 3,3 kg |
| Viteza aerului | 210 km/h |
| Debitul de aspirație | 720 m³/h |
| Capacitatea sacului de colectare | Aproximativ 45 litri |
| Viteza la ralanti | 8 000 – 13 000 rot/min |
| Alimentare | 2 baterii litiu-ion 36 V (nu sunt incluse) |
| Grad de protecție | III |
| Nivel de putere sonoră (LWA) | 92,68 dB(A) |
| Nivel de presiune sonoră (LpA) | 83,1 dB(A) |
| Vibrații (ahv) | 2,354 m/s² |
| Funcții principale | Suflare, aspirare și tocare a frunzelor |
| Întreținere și curățare | Curățați sacul după utilizare; ștergeți corpul cu o cârpă umedă; nu folosiți solvenți |
| Siguranță | Ochelari de protecție și protecție auditivă obligatorii; păstrați distanța față de terți |
| Piese de schimb și reparabilitate | Piese de schimb disponibile; contactați HORNBACH |
| Garanție | 3 ani (uz privat) |
| Informații generale | Manual de 108 pagini disponibil în mai multe limbi |
Întrebări frecvente - PEALS 36 Li Basic Pattfield
Întrebările utilizatorilor despre PEALS 36 Li Basic Pattfield
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Suflantă în format PDF gratuit! Găsiți manualul dvs. PEALS 36 Li Basic - Pattfield și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. PEALS 36 Li Basic mărcii Pattfield.
MANUAL DE UTILIZARE PEALS 36 Li Basic Pattfield
Suntem convinși că acest aparat vă va satisface exigențele și vă dorim să-l utilizati cu plăcere.
Citiți integral acest manual de utilizare și respectați instrucțiunile de siguranță.
Conținutul livrării
1x Suflantă/aspirator de grădină
1x Tub de aspirare posterior, tub de aspirare anterior
1x Suport roți și rotile
1x Mâner
1x Mâner suplimentar și şurub în stea
1x Sac de colectare și curea de umăr
2x Şuruburi lungi
3x Şuruburi scurte
Dacă oricare dintre componente lipsește sau este deteriorată, contactați magazinul dvs. HORNBACH.
Cuprins
Continutul livrării 85
Simboluri 86
Instrucțiuni de siguranță 87
Prezentare generală a produsului 90
Destinația de utilizare 90
Montarea aparatului 90
Utilizarea aparatului 91
Date tehnice 92
Zgomote și vibrații 92
Acumulator 92
Întreținere & îngrijire 93
Piese de schimb 93
Declaratie de conformitate 94
Garantie 95
Eliminarea ca deșeu 96
Simboluri
Citiți cu atenție acest manual de utilizare și păstrați-l pentru o eventuală utilizare ulterioară.
Purtați ochelari de protecție și echipamente de protecție auditivă pentru a vă proteja ochii și urechile.
Avertizare de pericol de accidentare, vătămare corporală a persoanelor și pagube considerabile.
Nu permiteți accesul persoanelor în zona periculoasă! Mențineți întot-deauna distanța de siguranță față de unealtă în timpul funcționării!
Obiectele proiectate și piesele în rotație pot cauza vătămări grave.
Protejați dispozitivul de ploaie și nu îl lăsați afară în ploaie!
Nivelul garantat de presiune sonoră este 98 dB
Nu atingeti nicio componentă rotativă a aparatului. Risc de vătămări corporale grave.
Avertizare! Înainte de a efectua lucrări asupra uneltei, scoateți acumulatorul.
Instrucțiuni de siguranță
AVERTIZARE Citiți toate avertizările de siguranță și toate instrucțiunile.
Ignorarea avertizărilor și nerespectarea instrucțiunilor poate avea ca consecință electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate avertizările și instrucțiunile pentru o eventuală utilizare ulterioară.
1) INSTRUIREA PENTRU UTILIZARE
a) Citiți instrucțiunile cu atenție. Familia-rizați-vă cu comenzile și cu utilizarea corectă a mașinii înainte de a utiliza mașina.
b) Niciodată să nu permiteți utilizarea mașinii de către copii sau persoane care nu sunt familiarizate cu aceste instrucțiuni. Pot exista reglementări locale care să prevadă restricții cu privire la vârsta operatorului.
c) Rețineți că operatorul sau utilizatorul este responsabil pentru accidentele sau pericolele care pot surveni la alte persoane sau proprietățile acestora.
d) Niciodată să nu utilizați aparatul dacă sunteți obosit, bolnav sau sub influența alcoolului, drogurilor sau medicamentelor.
2) PREGĂTIREA
a) Această mașină poate provoca vătămări corporale grave. Citiți cu atenție instrucțiunile pentru manevrarea, pregătirea, întreținerea și oprirea mașinii. Familiarizați-vă cu comenzile și utilizarea corectă a mașinii.
b) Niciodată să nu utilizați mașina când se află în apropiere persoane și în mod special, copii sau animale de companie.
c) Îmbrăcați-vă în mod adecvat. Nu purtați îmbrăcăminte largă, bijuterii și purtați părul lung stâns, deoarece acestea pot fi prinse în fanta de ventilație. Utilizați mănuși rezistente, pantaloni lungi, încălțăminte antiderapantă și ochelari de protectie.
d) Nu utilizati mașina pe suprafață pavată sau cu pietriș unde materialul aruncat poate provoca leziuni.
3) UTILIZAREA
a) Această mașină nu trebuie utilizată în alt scop decât cel desemnat.
b) În timpul utilizării să purtați întotdeau-na încălțăminte solidă și pantaloni lun-gi. Să nu utilizați mașina dacă sunteți cu picioarele goale sau dacă purtați sandale deschise. Purtați ochelari de protectie.
c) Verificați temeinic zona în care urmează să fie utilizată mașina și îndepărtați toate obiectele care ar putea fi proiectate de mașină în exterior.
d) Înainte de a utiliza mașina sau după orice impact, verificați dacă nu există semne de uzură sau deteriorare și efectuati reparațiile necesare.
e) Nu utilizati niciodată mașina cu apărători deteriorate sau fără apărători.
f) Niciodată să nu permiteți utilizarea mașinii de către copii sau persoane care nu sunt familiarizate cu aceste instrucțiuni.
g) Să nu utilizați maçina când se află în apropiere persoane și în mod special, copii sau animale de companie.
h) Utilizați mașina numai la lumina zilei sau în condiții bune de iluminare artificiață.
i) Opriți maçina înainte de a o curăța sau de a îndepărta surse de blocare.
j) Opriti mașina înainte de efectuarea oricăror lucrări de verificare, întreținere sau reparare.
k) Opriți mașina dacă urmează să o lăsați nesupravegheată.
I) Utilizați mașina în poziția recomandată, pe o suprafață tare și orizontală.
m) În timpul utilizării mașinii, asigurați-vă că poziția de operarea a acesteia este corectă și sigură. Păstrați întotdeauna echilibrul. Atunci când lucrați în pan-tă, asigurați-vă întotdeauna că aveți o poziție stabilă. Deplasați-vă în ritm normal, fără a alerga.
n) Pentru a reduce pericolul de incendiu, curățați mașina de reziduuri, frunze și exces de lubrifiant.
o) Asigurați-vă întotdeauna că țeava de ex- haustare este montată la utilizarea ma- șinii. Nu încercați niciodată să utilizați o mașină incompletă sau modificată în mod neautorizat.
p) Folosiți întotdeauna ambele mâini pentru utilizarea unei mașini cu două mâ- nere.
q) Acordati întotdeauna atenție împre-jurimilor și aveți în vedere pericolele potențiale pe care le puteți neglija din cauza zgomotului mașinii.
r) Asigurați-vă întotdeauna că fantele de ventilație nu sunt acoperite de reziduuri.
s) Evitați să utilizați mașina pe condiții meteorologice nefavorabile, în special când există risc de fulgere.
t) În timpul utilizării acestei mașini nu stați niciodată aproape de zona de evacuare.
4) Întreținerea și depozitarea
a) Când mașina este oprită pentru repara-
re, verificare sau depozitare, oprită ali-
mentarea, scoateții acumulatorul și asi-
gurați-vă de oprirea completă a tuturor
pieselor în mișcare. Lăsați mașina să se
răcească înainte de efectuarea oricăror
verificări, reglaje etc.
b) Lăsați întotdeauna mașina să se ră-cească înainte de a o depozita.
c) Când nu este folosită, nu lăsați mașina la îndemâna copiilor.
d) Utilizați doar piese de schimb și accesorii recomandate de producător.
e) Depozitați produsul la loc uscat, curat și protejat de lumina solară directă doar după scoaterea acumulatorului.
5) Pericole reziduale
Chiar dacă mașina este utilizată conform prevederilor, există în continuare pericole reziduale. Structura și constructția mașinii implică următoarele pericole potențiale:
a) Efecte negative asupra sănătății din
cauza vibrațiilor în cazul utilizării îndelungate a mașinii sau al întreținerii necorespunzătoare a acesteia.
b) Vătămări corporale și daune materiale din cauza accesorilor defecte și a obiectelor ascunse care pot fi lovite accidental.
c) Vătămări și daune materiale din cauza obiectelor proiectate.
6) Cazurile de urgentă
Familiarizați-vă cu utilizarea acestei mașini prin intermediul prezentului manual. Memorați instrucțiunile de siguranță și urmați-le întocmai. Astfel, se previn pericolele potențiale.
a) Mentineți-vă atenția trează în timpul utilizării mașinii pentru a recunoaște din timp orice pericole. Intervenția rapidă poate preveni vătămările corporale grave și pagubele materiale.
b) Opriti mașina și scoateți acumulatorul dacă survin defectiuni. Apelați la un specialist calificat pentru verificarea și, dacă este cazul, repararea mașinii înainte de a o repune în funcțiune.
c) în caz de incendiu, opriți maçina și scoateți acumulatorul.
7) REDUCEREA ZGOMOTELOR ŞI VIBRAȚII-LOR
Pentru reducerea impactului emisiilor de zgomot și vibrații, limitați timpul de utilizare, utilizați moduri de funcționare cu zgomot și vibrații reduce și purtați echipament de protecție. Respectați instrucțiunile următoare pentru a minimiza riscurile de expunere la vibrații și zgomot:
a) Utilizați maçina doar conform destinației prevăzute și prezentelor instrucțiuni.
b) Asigurați-vă că mașina este în stare bună și este întreținută corespunzător.
c) Utilizați unelte corecte cu mașina și asigurați-vă că acestea sunt în stare bună.
d) Apucați corespunzător mânerele sau suprafețele de prindere.
e) Întrețineți mașina conform prezentelor instrucțiuni și lubrifiati-o corespunzător (dacă este cazul).
f) Programați-vă lucrul pentru a împărți în mai multe zile utilizarea de mașini care produc niveluri ridicate de vibrații.
Pentru instrucțiuni de siguranță privind încărcătorul acumulatorului, consultați manualul acestuia.
Pentru instrucțiuni de siguranță privind acumulatorii Li-ion, consultați manualul acestora.
INSTRUCTIUNI DE SIGURANTĂ SUPLIMENTARE PENTRU RISCURILE RÉZULTATE DIN VIBRATII
a) Valoarea de vibrație declarată este valabilă pentru utilizarea principală a aparatului, dar utilizările diferite de aceasta sau întreținerea necorespunzătoare a aparatului pot avea ca rezultat alte valori de vibrații. Acestea pot crește semnificativ nivelul de vibrație pe perioada totală de lucru.
b) Se pot lua măsuri suplimentare de siguranță în vederea protejă-rii utilizatorului de efectele vibrației. Întrețineți aparatul și accesoriiile acestuia, mențineți-vă mâinile calde și organizați-vă corespunzător programul și perioadele de lucru.
PENTRU UTILIZARE DE ACUMULATORI
a) Nu deschideți, demontați, spargeti sau scurtcircuitați acumulatorii. Pericol de explozie.
b) Este interzisă expunerea accumulatorilor (pachet de accumulatori sau accumulatori montați) la căldură excesivă cum ar fi soarele, focul sau simlare. Protejati-i de șocuri mecanice. Păstrați-i uscați și curați. Tineți departe de copii.
c) Dispuneti corespunzător ca deșeu. Fiți atenți la aspectele ambientale ale dis-punerii ca deșeu a accumulatorului. Nu aruncați la gunoiul menajer.
d) Dacă nu intenționați să folositi scula pentru o perioadă mai lungă, scoateți acumulatorul din aceasta.
e) în cazul scurgerii accumulatorului scoa-
teți acumulatorul și curățați bine compartimentul pentru acumulator. Evitați contactul cu pielea și ochii.
f) În cazul deteriorării sau utilizării necorespunzătoare a accumulatorului, pot avea loc emisiuni de vapori. În cazul apariției unor simptome, asigurați aer proaspăt și solicitați ajutorul unui medic. Vaporii pot irita sistemul respirator.
Prezentare generală a produsului
1 Mâner suplimentar
2 Šurub în stea
3 Corp
4 Tub de aspirare posterior
5 Tub de aspirare anterior
6 Suport de roată
7 Rotile
8 Sac de colectare
9 Priză pentru sacul de colectare
10 Buton selector
11 Fantă de introducere a accumulatorului
12 Control viteză
13 Buton On /Off
14 Mâner
Utilizare conform destinației
Această unealtă de grădinărit este destinată exclusiv pentru adunarea frunzelor și a resturilor vegetale precum iarba și crengile mărun- te conform descrierilor și instrucțiunilor din prezentul manual de utilizare. Scula nu este potrivită pentru utilizare comercială.
Orice altă utilizare necorespunzătoare descrierii din acest manual sau orice modificare a sculei se consideră a fi utilizare necorespunzătoare și poate conduce la pericole considerabile. Producătorul nu este răspunzător pentru niciun tip de daune de rezultă din utilizarea incorectă; utilizatorul își asumă întregul risc.
MONTAREA APARATULUI
1 Îmbinați tubul posterior cu cel anterior și fixați cu două şuruburi lungi. Împin-geți suportul de roată pe tubul anterior și fixați-l cu un şurub scurt.
2 Împingeți mânerul pe corpul aparatului până se anclanșează cu un zgomot și fixați-l cu două şuruburi scurte
3 Montați mânerul suplimentar. Selectați poziția desfăcând șurubul în stea. Strângeți șurubul în stea pentru a fixa poziția.
4 Desfaceți șurubul moletat, treceți chinga prin orificiu și strângeți la loc șurubul moletat.
Precauție! Asigurați-vă că nu există acumulatori în fanta pentru acuor.
INTRODUCETI ACUMULATORII
1 Presați doi acumulatori încărcați (ne-inclusi în pachetul de livrare) în fanta de introducere 11 până când se angrenează.
Precauție! Asigurați-vă ca acumulatorii să fie încărcați la același nivel.
2 Pentru scoatere, apăsați butoanele de eliberare și scoateți acumulatorii.
PORNIREA/OPRIREA
1 Apăsați butonul On/Off 13 pentru a porni aparatul. Eliberați butonul pentru a-l opri din nou.
2 Rotiți butonul de control viteză 12 la viteza cerută. Nu folosiți o viteză mai mare decât cea necesară.
ASPIRARE
3 Rotiți butonul selector 10 în poziția indicată. Acest reglaj poate fi efectuat și cu aparatul în funcțiune.
SUFLARE
4 Rotiți butonul selector 10 în poziția indicată. Goliți sacul de colectare 8 înaintea operațiunii de suflare.
SAC DE COLECTARE
1 Agățați cârligele pe tubul de aspirare și pe carcasă. Presați sacul de colectare 8 pe priza sacului de colectare 9 până se angrenează.
2 Pentru a goli sacul de colectare 8, deschideți fermoarul din partea inferioară.
1 La efectuarea operațiunii de suflare efectuați mișcări de baleiere dintr-o parte în alta și deplasați-vă lent înainte.
Precautie! Păstrați grămada de de- şeuri colectate în fața dvs. și suflați de la exteriorul grămezii. Nu suflați în cen- trul grămezii!
Date tehnice
Viteză de mers în gol 8.000 - 13.000 rpm
Volumul sacului de colectare cca. 45 litri
Nivel de putere sonoră (LWA) 92,68 dB(A)
Incertitudine K 3 dB(A)
Nivel de presiune sonoră (LpA) 83,1 dB(A)
Vibratii ahv 2,354 m/s
Incertitudine K 1,5 m/s
Greutate 3,3 kg
2 2
Țineți cont de codul de articol de pe plăcuța de tip a aparatului. Numele comercial al aparatului individual poate diferi.
Zgomot & vibratie
Valorile specificate în aceste instrucțiuni sunt măsurate în concordanță cu o procedură standardizată de măsurare descrisă în standardul EN 60335 și se pot utiliza pentru compararea aparatelor.
Acestea pot fi utilizate într-o evaluare preliminară a expunerii.
Avertizare! Emisia de vibrație în timpul utilizării effective poate diferi de valoarea totală declarată depinzând de utilizarea aparatului.
Accumulator (nu este inclus)

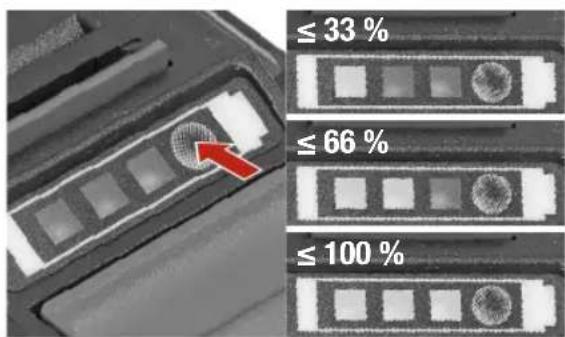

NIVELUL DE ÎNCĂRCARE
Apăsați butonul pentru a verifica nivelul de încărcare de pe indicatorul cu LED. Pentru a încărca, consultați manualul de utilizare a încărcătorului.
Avertizare! Aveți grijă ca aparatul să fie oprit și acumulatorii să fie
scoși.
- După golire întoarceți sacul de colectare pe dos și curățați-l temeinic. În caz de murdă- rire severă folositi apă și săpun.
- Întotdeauna mențineți aparatul curat, uscat și fără urme de ulei sau grăsime.
- Purtati ochelari și mănuși de protecție pentru a vă proteja ochii și măinile în timpul curătării.
- În vederea siguranței și calității muncii în-totdeauna mentineți curate mașina și fan-tele de aerisire.
- Verificați periodic aparatul pentru a depista defectiunile vizibile și/sau componentele deteriorate.
- Verificați periodic toate fixările. Acestea se pot slăbi cu timpul din cauza vibrațiilor.
- Verificați periodic sacul de colectare pentru a nu prezenta semne de uzură. Dacă fermoarul se desface doar cu dificultate, frecați dinții fermoarului cu o bucată de săpun uscat.
- Înlocuiti toate piesele uzate sau deteriorate.
- Dacă este nevoie de curățarea corpului aparatului, ștergeți-l cu o lavetă moale umedă. Se poate folosi un detergent delicat, dar nu și alcool, petrol sau alti agenti de curățare.
- Niciodată nu folositi agenti alcalini pentru curățarea pieselor din plastic.
- Depozitați aparatul într-un loc uscat.
Avertizare! Dacă aparatul nu func- ționează deși este echipat cu baterii
încărcate și poziționate corect, acesta trebuie verificat de către un tehnician calificat.
Avertizare! Nu folosiți niciodată aparatul defect!
Declaratie de conformitate
CE Declarăm că produsul descris în Date tehnice:
Suflantă/aspirator de grădină 36 V cu accumulator
PE-ALS 36 Li Basic
fabricat pentru:
este conformă cu următoarele directive:
Directiva Maşini 2006/42/CE
Directiva privind echipamentele folosite
în exterior 2000/14/CE
Directiva de compatibilitate electromagnetică 2014/30/UE
Directiva privind restricțiile asupra substanțelor periculoase 2011/65/CE
și este în conformitate cu următoarele standarde armonizate aplicabile:
EN 60335-1:2012
EN 62233:2008
EN 50636-2-100:2014
EN 55014-1:2011
EN 55014-2:2008
Conformitatea cu prevederile referitoare la emisia de zgomot din Directiva privind echipamentele folosite în exterior este verificată prin procedura de evaluare a conformității potrivit anexei V și directivei 2005/88/CE.
Nivelul de putere sonoră măsurat: 92,68 dB(A) Nivelul de putere sonoră garantat: 98 dB(A)
A. Judas Fale
Andreas Back
Direcția Managementul calității, mediu și CSR Reprezentantul autorizat pentru elaborarea documentației tehnice
Acest articol marca Pattfield a fost produs în conformitate cu cele mai moderne metode de fabricație, fiind supus unui control de calitate permanent și strict.
HORNBACH Centrala SRL, str. Hornbach nr. 17-21, Domneşti, jud. Ilfov, cod 077090 (numit în continuare Garant) garantează calitatea maşinilor conform specificațiilor următoare.
1. Termenul de garantie
Termenul de garanție este de 3 ani. Termenul de garanție începe de la data livrării. Vă rugăm să păstrați în condiții bune bonul fiscal original sau factura fiscală originală pentru a dovedi data achiziției.
2. Continutul garantiei
Garantia se aplică exclusiv pentru defecte de fabricatie sau de material. Garantia se aplică numai în cazul utilizării articolului pentru uz personal. Garantia nu se aplică în cazul defectelor cauzate de
- utilizări abuzive sau necorespunzătoare,
- forțării sau influențe externe,
- daune prin nerespectarea instructiunilor de montaj sau de utilizare,
- racordarea la o tensiune greşită sau un tip de curent necorespunzător,
- o instalare neprofesională,
- supraîncărcarea aparatului,
- utilizarea unor scule sau accesorii neomologate,
- nerespectarea prevederilor de întreținere și de siguranță,
- pătrunderea unor corpuri străine în aparat,
- uzura obișnuită, în urma utilizării
- utilizarea în scopuri industriale
Garanția nu se aplică în cazul deteriorării pie- selor consumabile cauzate de uzura normală. Garanția nu include daunele colaterale sau da- unele indirecte, precum și posibilele costuri de montaj și demontaj.
3. Serviciile aferente garanției
Pe durata garanției garantul va examina articolul defect care i se prezintă pentru a constata dacă sa produs riscul garantat. În cazul producerii riscului garantat, garantul va repara sau va înlocui articolul respectiv pe propria sa cheltuială. În cazul în care articolul respectiv nu mai poate fi livrat la momentul producerii riscului garantat, garantul are dreptul să înlocuiască articolul cu un produs similar. Articolul defect înlocuit sau piesele defecte înlocuite ale acestuia trec în proprietatea garantului.
Serviciile aferente garanției (reparație sau înlocuire) nu duc la prelungirea termenului de garanție. Prestarea serviciilor de garanție nu duce la acordarea unui nou termen de garanție.
4. Solicitarea garantiei
Pentru solicitarea garanției vă rugăm să vă adresați celui mai apropiat magazin HORNBACH.
Coordonatele acestuia le găsiți la adresa de internet www.hornbach.com.
Garantia poate fi solicitată numai prezentând bonul fiscal original sau factura fiscală originală.
5. Drepturi legale
Garantia nu limitează drepturile Dvs. prevăzute în legislația cu privire la garanții și răspunderea pentru produse.
Eliminarea ca deşeu
Simbolul pubelei cu roți barate cu două linii în X indică faptul că echipamentele electrice și electronice de aruncat trebuie colectate separat. Aceste echipamente pot contine
substanțe periculoase și care prezintă risc. Aceste aparate trebuie returnate la punctul de colectare prevăzut pentru reciclarea echipamentelor electrice și electronice și nu pot fi eliminate ca deșeu urban nesortat. Procedând astfel contribuiți la păstrarea resurselor și protejarea mediului înconjurător. Pentru mai multe informații luați legătura cu autoritățile locale.
Nu lăsați copiii să se joace cu pungile de plastic și cu materialele de ambalare din cauza unor posibile accidente sau pericol de sufocare. Tineți aceste materiale la loc sigur sau eliminați-le în mod ecologic.
Accumulatorii uzați trebuie eliminați corespun- zător.
Magazinele care vând acumulatori și punctele de colectare municipale oferă containere speciale pentru eliminarea ecologică a acumulatorilor.
