| Tipo di prodotto | Soffiatore / aspiratore di foglie senza filo |
| Marca | Pattfield |
| Modello | PEALS 36 Li Basic |
| Peso | 3,3 kg |
| Velocità dell'aria | 210 km/h |
| Portata di aspirazione | 720 m³/h |
| Capacità del sacco di raccolta | Circa 45 litri |
| Velocità al minimo | 8 000 – 13 000 giri/min |
| Alimentazione | 2 batterie agli ioni di litio 36 V (non incluse) |
| Grado di protezione | III |
| Livello di potenza sonora (LWA) | 92,68 dB(A) |
| Livello di pressione sonora (LpA) | 83,1 dB(A) |
| Vibrazioni (ahv) | 2,354 m/s² |
| Funzioni principali | Soffiatura, aspirazione e triturazione delle foglie |
| Manutenzione e pulizia | Pulire il sacco dopo l'uso; pulire il corpo con un panno umido; non usare solventi |
| Sicurezza | Obbligatorio l'uso di occhiali protettivi e protezione per l'udito; tenere lontano terze persone |
| Ricambi e riparabilità | Ricambi disponibili; contattare HORNBACH |
| Garanzia | 3 anni (uso privato) |
| Informazioni generali | Manuale di 108 pagine disponibile in più lingue |
Domande frequenti - PEALS 36 Li Basic Pattfield
Domande degli utenti su PEALS 36 Li Basic Pattfield
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Soffiatore in formato PDF gratuitamente! Trova il tuo manuale PEALS 36 Li Basic - Pattfield e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PEALS 36 Li Basic del marchio Pattfield.
MANUALE UTENTE PEALS 36 Li Basic Pattfield
Siamo convinti che questo dispositivo supererà le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego.
Si prega di leggere questo manuale e di seguire le istruzioni di sicurezza.
Materiale compreso nella fornitura
1x Soffiatore aspiratore foglie
1x Tubo di aspirazione posteriore, tubo di aspirazione anteriore
1x Supporto rotelle e rotelle
1x Impugnatura
1x Impugnatura addizionale e vite a stella
1x Sacchetto di raccolta e tracolla
2x Viti lunghe
3x Viti corte
In caso di parti mancanti o danneggiate, si prega di contattare il vostro negozio HORNBACH.
Indice dei contenuti
Materiale compreso nella fornitura 25
Simboli 26
Istruzioni di sicurezza 27
Panoramica sul prodotto 30
Uso previsto 30
Montaggio del dispositivo 30
Rumore & Vibrazione 32
Batteria 32
Cura & Manutenzione 33
Pezzi di ricambio 33
Dichiarazione di conformità 34
Garanzia 35
Smaltimento 36
Simboli
Si prega di leggere attentamente il presente manuale e di conservarlo per futuri riferimenti.
Portare occhiali di protezione e cuffie per proteggere gli occhi e l'udito.
Pericolo di incidenti, danni a persone e danni gravi alle cose.
Tenere lontano i terzi dalla zona pericolosa! Mantenere sempre una distanza di sicurezza dall'attrezzo in funzione!
Gli oggetti espulsi e le parti rotanti possono causare lesioni gravi.
Proteggere il dispositivo dalla pioggia - non lasciarlo esposto alla pioggia!
Il livello di potenza sonora garantito è pari a 98 dB
Non toccare nessuna parte rotante all'interno dell'apparecchio. Pericolo di lesioni gravi.
Avvertenza! Prima di effettuare lavori sull'attrezzo, rimuovere la batteria.
Istruzioni di sicurezza
AVVERTENZA: leggere tutti gli avvisi di sicurezza e tutte le istruzioni. In caso di non osservanza degli avvisi e delle istruzioni vi è il rischio di scosse elettriche, incendio e/o lesioni gravi.
Conservare in un luogo sicuro tutti gli av- visi e le istruzioni per future consultazioni.
1) ADDESTRAMENTO
a) Leggere attentamente le istruzioni. Familiarizzare con i comandi e con l'uso corretto dell'attrezzo prima di cercare di farlo funzionare.
b) Non permettere mai l'utilizzo dell'attrezzo ai bambini o alle persone che non conoscono queste istruzioni. Eventuali disposizioni locali possono limitare l'età dell'operatore.
c) Tenere presente che l'operatore oppure l'utente è responsabile per eventuali infortuni o pericoli verificatisi ad altre persone o alla loro proprietà.
d) Non usare mai l'attrezzo nel caso si sia stanchi, malati oppure sotto l'influenza di alcol, sostanze stupefacenti o farmaci.
2) PREPARAZIONE
a) L'attrezzo può provocare lesioni gravi. Leggere attentamente le istruzioni di manipolazione, preparazione, manutenzione, avviamento e spegnimento corretti dell'attrezzo. Familiarizzare con tutti i comandi e con l'uso corretto dell'attrezzo.
b) Non fare mai funzionare l'attrezzo in caso di presenza di persone, soprattutto bambini o animali domestici nella vicinanza..
c) Vestirsi in modo adeguato! Non indossare abbigliamento ampio o gioielli, e tenere i capelli lunghi legati, in quanto possono essere risucchiati nell'apertura di ventilazione. Utilizzare guanti resistenti, pantaloni lunghi, calzature antiscivolo e occhiali di sicurezza.
d) Non usare l'attrezzo su una superficie pavimentata o ricoperta di ghiaia dove il materiale espulso potrebbe causare delle lesioni.
3) FUNZIONAMENTO
a) Non utilizzare l'attrezzo per scopi diversi da quelli descritti.
b) Durante il funzionamento dell'attrezzo indossare sempre scarpe pesanti e pantaloni lunghi. Non utilizzare l'attrezzo a piedi nudi o con sandali aperti. Indossare occhiali di protezione.
c) Controllare accuratamente la zona in cui l'attrezzo deve essere utilizzato e rimuovere tutti gli oggetti che possono essere scagliati dall'attrezzo.
d) Prima di utilizzare l'attrezzo e dopo ciascun urto, verificare la presenza di segni di danneggiamento o di usura, e riparare se necessario.
e) Non far funzionare mai l'attrezzo con coperture di protezione danneggiate o senza le coperture di protezione montate.
f) Non permettere mai l'utilizzo dell'attrezzo ai bambini o alle persone che non conoscono le istruzioni.
g) Interrompere l'uso dell'attrezzo in caso di presenza di persone, soprattutto bambini o animali domestici nella vicinanza.
h) Far funzionare l'attrezzo solo di giorno o con una buona illuminazione artificia-le.
i) Spegnere l'attrezzo prima di pulirlo o di rimuovere eventuali ostruzioni.
j) Spegnere l'attrezzo prima di controllarlo, di lavorare con esso o di effettuare lavori di manutenzione.
k) Spegnere l'attrezzo prima di lasciarlo incustodito.
I) Far funzionare l'attrezzo nella posizione consigliata e solo su di una superficie solida e piana.
m) Durante il funzionamento dell'attrezzo sincerarsi sempre che la sua posizione di funzionamento sia sicura. Mantenere
sempre l'equilibrio. Assicurarsi sempre di mantenere l'equilibrio nelle zone ripide. Mai correre, ma camminare.
n) Per ridurre il rischio di incendio, mante- nere l'attrezzo privo di detriti, foglie e di una quantità eccessiva di lubrificante.
o) Sincerarsi sempre che il tubo di soffiaggio sia presente prima di utilizzare l'apparecchio. Non cercare mai di utilizzare un attrezzo incompleto, oppure modificato in maniera non autorizzata.
p) Utilizzare sempre due mani per far funzionare un attrezzo con due impugnature.
q) Tenere sempre presente le condizioni della zona circostante ed essere sempre attenti ai possibili rischi di cui è possibile non essere consapevoli a causa del rumore generato dall'attrezzo.
r) Sincerarsi sempre che le aperture di ventilazione siano sgombre da detriti.
s) Evitare di utilizzare l'attrezzo in condizioni di maltempo, soprattutto quando vi è il rischio di fulmini.
t) Durante il funzionamento dell'attrezzo sempre tenere libera la zona di scarico.
4) Manutenzione e conservazione
a) Se si deve spegnere l'attrezzo per lavori di assistenza, ispezione, per il trasporto o la conservazione, spegnerlo, rimuovere la batteria e sincerarsi che tutte le parti mobili siano completamente ferme. Far raffreddare l'attrezzo prima di effettuare attività di ispezione, regolazione, ecc.
b) Far raffreddare sempre l'attrezzo prima di riporlo al suo posto.
c) Quando l'attrezzo non viene usato, conservarlo fuori dalla portata dei bambini.
d) Utilizzare sempre i pezzi di ricambio e gli accessori consigliati dal produttore.
e) Conservare il prodotto in un luogo pulito e asciutto protetto dalla luce solare diretta, e solo dopo aver rimosso la batteria.
5) Rischi residui
Anche se l'attrezzo viene fatto funzionare in conformità alle disposizioni, sono comunque possibili rischi residui. I seguenti pericoli possono verificarsi in virtù della struttura e della progettazione dell'attrezzo:
a) Problemi di salute dovuti all'emissione di vibrazioni se l'attrezzo viene utilizzato per un periodo di tempo prolungato o se non viene maneggiato o manutenuto adeguatamente.
b) Lesioni e danni materiali dovuti ad accessori rotti o ad oggetti nascosti scegliati improvvisamente.
c) Lesioni e danni materiali dovuti al lancio di oggetti.
6) Situazioni di emergenza
Familiarizzare con l'utilizzo dell'attrezzo leggendo il presente manuale. Memorizzare le istruzioni di sicurezza e seguirle alla lettera. Ciò contribuirà ad evitare rischi e pericoli:
a) Restare sempre attenti quando si utilizza l'attrezzo in modo da poter riconoscere e gestire tempestivamente gli eventuali rischi. Un intervento rapido può evitare lesioni gravi e danni materiali.
b) Fermare l'attrezzo e rimuovere la batteria se si riscontrano malfunzionamenti. Far controllare e riparare l'attrezzo da un professionista qualificato, se necessario, prima di riutilizzarlo.
c) In caso di incendio spegnere l'attrezzo e rimuovere la batteria.
7) RIDUZIONE DELLE VIBRAZIONI E DEL RU-MORE
Per ridurre l'impatto dovuto alle emissioni acustiche e alle vibrazioni, limitare il tempo di funzionamento, utilizzare modalità a basse vibrazioni e a basso livello acustico ed indossare i dispositivi di protezione individuale. Tener conto dei seguenti punti per ridurre al minimo il rischio di esposizione alle vibrazioni ed ai rumori:
a) Utilizzare l'attrezzo solamente nel modo designato in virtù della sua costruzione e sulla base delle presenti istruzioni.
b) Sincerarsi che l'attrezzo sia in buone condizioni e ben manutenuto.
c) Utilizzare gli strumenti applicativi corretti per l'attrezzo e sincerarsi che siano in buone condizioni.
d) Tenere saldamente l'attrezzo dalle superfici di presa/impugnature.
e) Effettuare la manutenzione del'attrezzo in conformità alle presenti istruzioni, e tenerlo ben lubrificato (se opportuno).
f) Pianificare il proprio programma di lavoro in modo da distribuire su più giorni l'utilizzo di attrezzi che provocano elevate vibrazioni.
Per le istruzioni di sicurezza del caricabatterie si prega di fare riferimento al relativo manuale.
Per le istruzioni di sicurezza delle batterie agli ioni di litio si prega di fare riferimento al relativo manuale.
ISTRUZIONI DI SICUREZZA ADDIZIONALI CIRCA I RISCHI A CAUSA DI VIBRAZIONI
a) I dati di vibrazione dichiarati rappresentano le principali applicazioni dell'attrezzo, ma diversi usi dello strumento oppure una scarsa manutenzione possono causare dati di vibrazione differenti. Ciò può aumentare notevolmente il livello di vibrazione per l'intero periodo di lavoro.
b) Si consiglia di prendere delle misure di sicurezza addizionali per proteggere l'utente dagli effetti della vibrazione. Tenere l'attrezzo e i suoi accessori in condizioni ineccepibili, mantenere calde le mani ed organizzare degli schemi e periodi di lavoro.
PER L'IMPIEGO DI BATTERIE
a) Non smontare, aprire, frammentare o mettere in cortocircuito le batterie. Pericolo di esplosione.
b) Le batterie (pacco batterie o batterie integrate) non devono essere esposte al calore eccessivo come l'irraggiamento solare, fuoco o simile. Proteggere da urti meccanici. Tenerle in luogo asciutto e pulito. Mantenere lontano dai bambini.
c) Smaltire in modo adeguato. Prestare attenzione agli aspetti ambientali dello smaltimento di batterie. Non smaltire attraverso i rifiuti domestici.
d) Rimuovere le batterie se non si utilizza l'attrezzo per un periodo prolungato.
e) In caso di fuoruscite dalle batterie, rimuovere le batterie e pulire bene l'alloggiamento batterie. Evitare il contatto con pelle e occhi.
f) In caso di danni e uso improprio della batteria, possono essere emessi dei vapori. Provvedere all'aria fresca e consultare il medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
Panoramica sul prodotto
1 Impugnatura addizionale
2 Vite a stella
3 Corpo
4 Tubo di aspirazione posteriore
5 Tubo di aspirazione anteriore
6 Supporto rotelle
7 Rotelle
8 Sacchetto di raccolta
9 Presa per sacchetto di raccolta
10 Selettore
11 Fessura di inserimento della batteria
12 Controllo velocità
13 Pulsante On / Off
14 Impugnatura
Uso previsto
Questo attrezzo da giardino è inteso esclusivamente al maneggio di foglie e rifiuti da giardino quali l'erba e piccoli rami secondo le descrizioni e le istruzioni di sicurezza contenute nel presente manuale d'uso. L'attrezzo non è ideato per usi commerciali.
L'utilizzo non conforme alla descrizione contenuta nel presente manuale, oppure qualsiasi altra modifica all'attrezzo è considerato come uso improprio e potrebbe causare pericoli considerevoli. Il produttore declina qualsiasi responsabilità per eventuali danni da ciò risultanti: l'utente è l'unico responsabile in questo senso.
MONTAGGIO DEL DISPOSITIVO
1 Collegare il tubo posteriore con quello anteriore e fissarli servendosi di due viti lunghe. Spingere il supporto per le rotelle sul tubo anteriore e fissarlo con una vite corta.
3 Montare l'impugnatura addizionale. Selezionare la posizione allentando la vite a stella. Serrare la vite a stella per bloccare la posizione.
per le
Attenzione! Assicurarsi che non vi sia nessuna batteria nell'apertura batterie.
2 Premere l'impugnatura verso il corpo dell'apparecchio fino a che essa scatta in posizione, poi fissarla con due viti corte
4 Allentare la vite a testa zigrinata, inserire la tracolla attraverso l'apertura e serrare di nuovo la vite a testa zigrinata.
INSERIRE LE BATTERIE
1 Inserire due batterie cariche (non comprese) nell'apposita fessura 11 fino a che scattano in posizione.
Attenzione! Assicurarsi che le batterie abbiano sempre una carica identica.
2 Per rimuoverle, premere i pulsanti di rilascio ed estrarre le batterie.
ACCENSIONE/SPEGNIMENTO
1 Premere il tasto On/Off 13 per accendere l'apparecchio. Rilasciare per spegnere di nuovo l'apparecchio.
ASPIRARE
3 Portare il selettore 10 alla posizione indicata. Ciò può essere eseguito anche con l'apparecchio in funzionamento.
2 Portare il selettore della velocità 12 nella posizione della velocità desiderata. Non impostare una velocità superiore a quella necessaria.
SOFFIARE
4 Portare il selettore 10 alla posizione indicata. Prima di iniziare a soffiare, svuotare il sacchetto di raccolta 8.
SACCHETTO DI RACCOLTA
1 Agganciare i ganci al tubo di aspirazione e al corpo dell'apparecchio. Premere il sacchetto di raccolta 8 sopra l'apposita presa 9 fino a che esso scatta in posizione.
2 Per svuotare il sacchetto di raccolta 8, aprire lo zip collocato al fondo del sacchetto.
ISTRUZIONI DI LAVORO
1 In caso di soffiaggio, effettuare movimenti oscillatori da un lato all'altro e avanzare lentamente.
Attenzione! Tenere il mucchio di rifiuti raccolto di fronte a sé e soffiare lungo il bordo esterno. Non soffiare in corrispondenza del centro del mucchio!
Dati tecnici
Velocità a vuoto 8000 - 13000 giri/min
Classe di protezione III
Velocità dell'aria 210 km/h
Potenza di aspirazione 720 m 3/h
Volume del sacchetto di raccolta appross. 45 litri
Livello di potenza sonora (LWA) 92,68 dB(A)
Incertezza K 3 dB(A)
Livello di pressione sonora (L pA) 83,1 dB(A)
Vibrazioni ahv 2,354 m/s
Incertezza K 1,5 m/s ^2
Peso 3,3 kg
Si prega di osservare il codice prodotto applicato sulla targhetta dell'attrezzo. Le denominazioni commerciali del singolo attrezzo possono essere diverse.
Rumore & Vibrazione
I valori riportati in queste istruzioni sono stati misurati conformemente a una procedura di misurazione esplicata nella norma EN 60335 e può essere utilizzata per confrontare gli attrezzi.
Questa procedura può essere utilizzata per una valutazione preliminare di esposizione.
Avvertenza! L'emissione di vibrazioni durante l'utilizzo può differire dal valore totale dichiarato a seconda dell'utilizzo dell'attrezzo.
Batteria (non inclusa)

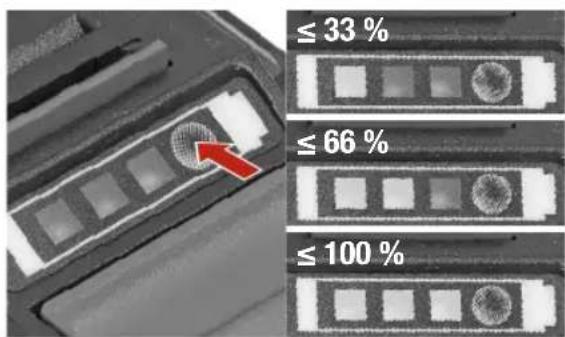

STATO DI CARICA
Premere il pulsante per controllare lo stato di carica sull'indicatore a LED. Per caricare la batteria consultare il manuale utente del caricabatterie.
Avvertenza! Assicurarsi che l'attrezzo sia spento e che la batterie
siano rimosse.
- Dopo aver svuotato il sacchetto di raccolta, rivoltarlo e pulirlo per bene. In caso di sporcizia tenace, usare dell'acqua e sapone.
- Tenere sempre l'attrezzo pulito, asciutto e privo di olio o grasso.
- Portare occhiali e guanti di sicurezza per proteggere gli occhi e le mani durante la pulizia.
- Per garantire un funzionamento corretto e sicuro, tenere sempre pulite le fessure di ventilazione dell'attrezzo.
- Regolarmente controllare per visibili difetti e/o componenti danneggiati.
- Controllare periodicamente tutti i fissaggi. Queste potrebbero allentarsi con il tempo a causa delle vibrazioni.
- Periodicamente controllare il sacchetto di raccolta per eventuali segni di usura. Nel caso sia difficile tirare lo zip, strofinare del sapone asciutto sui denti dello zip.
- Sostituire tutte le parti usurate o danneggiate.
- Nel caso sia necessario pulire il corpo dell'attrezzo, pulirlo con una spazzola oppure un panno morbido e umido. A tale scopo è ammesso l'utilizzo di un detergente delicato, ma nessun prodotto contente alcool, benzina o altri detergenti.
- Non usare mai sostanze caustiche per pulire le parti in plastica.
- Conservare l'attrezzo in un posto asciutto.
Avvertenza! Qualora nonostante le batterie cariche e correttamente in-apparecchio non dovesse funzionare, controllare da un tecnico qualificato.
Avvertenza! Mai utilizzare un appa-recchio guasto!
Dichiarazione di conformità
CE Si dichiara, che il prodotto descritto nella sezione Dati tecnici:
Soffiatore aspiratore foglie a batteria da 36 V PE-ALS 36 Li Basic
fabbricato per:
è conforme alle seguenti direttive:
Direttiva Macchine 2006/42/CE
Direttiva Outdoor 2000/14/CE
Direttiva EMC 2014/30/CE
RoHS 2011/65/EU
e in conformità alle seguenti norme armonizzate:
EN 60335-1:2012
EN 62233:2008
EN 50636-2-100:2014
EN 55014-1:2011
EN 55014-2:2008
La conformità con la direttiva relativa all'emissione acustica ambientale delle macchine ed attrezzature destinate a funzionare all'aperto è verificata attraverso la procedura di valutazione della conformità secondo l'allegato V e la direttiva 2005/88/CE.
Livello di potenza sonora misurato: 92,68 dB(A) Livello di potenza sonora garantito: 98 dB(A)
A. Judas Fale
Andreas Back
Direzione reparto qualità, tutela ambientale e CSR
Responsabile della documentazione tecnica
Bornheim, lì 1.12.2016
Il presente prodotto della marca Pattfield è stato fabbricato secondo i metodi di fabbricazione più moderni ed è sottoposto ad un continuo e rigoroso controllo della qualità.
La Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim, Germania, garantisce la qualità dei macchinari secondo le seguenti disposizioni.
1. Periodo di garanzia
Il periodo di garanzia ha una durata di 3 anni. Il periodo di garanzia inizia alla data d'acquisto. Al fine di poter presentare una prova della data d'acquisto, si prega di conservare lo scontrino originale oppure la fattura originale.
2. Entità della garanzia
La garanzia vale esclusivamente per difetti di fabbricazione o di materiale. La garanzia ha validità solo per l'impiego del prodotto in ambito privato.
La garanzia non copre difetti derivanti da
- uso abusivo o improprio,
• violenza oppure influenze esterne, - danni a causa di inosservanza delle istruzioni di montaggio o per l'uso,
- il collegamento ad una tensione di rete sbagliata oppure ad un tipo di corrente sbagliato,
- un'installazione non eseguita in maniera professionale,
- un sovraccarico dell'attrezzo,
- un utilizzo di utensili ad inserto o accessori non ammessi,
- inosservanza delle disposizioni di manutenzione e di sicurezza,
- penetrazione di corpi estranei nell'attrezzo,
- usura normale a causa dell'impiego
- l'uso commerciale.
La garanzia non contempla inoltre i danni sulle parti di usura dovuti a normale usura. La garanzia non comprende infine i danni collaterali o conseguenti, né le spese di montaggio e smontaggio in garanzia.
3. Prestazioni in garanzia
Durante il periodo di garanzia, il garante verifica il prodotto difettoso per accertare l'effettiva necessità di applicare la garanzia. In caso positivo, il garante riparerà o sostituirà il prodotto a proprie spese. Se il prodotto non è più disponibile al momento del danno coperto da garanzia, il garante è autorizzato a sostituire l'articolo con un prodotto simile. La proprietà del prodotto sostituito o di sue parti passerà in questo caso al garante.
Le prestazioni in garanzia (riparazione o sostituzione) non prolungheranno la durata della garanzia stessa. Le prestazioni in garanzia non daranno inoltre origine ad una nuova garanzia.
4. Attivazione della garanzia
Per poter beneficiare della garanzia rivolgersi al più vicino punto vendita HORNBACH.
L'elenco dei punti vendita è riportato sul sito www.hornbach.com.
È possibile usufruire della garanzia solamente presentando lo scontrino originale o la fattura originale.
5. Diritti legali dell'Acquirente
La garanzia non limita i diritti legali dell'Acquirente derivanti dalla garanzia e dalla responsabilità di prodotto.
Smaltimento
Il simbolo del bidone della spazzatura sbarrato richiede la raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Tali apparecchiature possono contenere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In questo modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.
A causa del pericolo di lesioni o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell'ambiente.
Le batterie esauste devono essere smaltite in modo corretto.
I negozi che vendono batterie e i punti di raccolta comunali offrono appositi contenitori per lo smaltimento delle batterie.
