| Tipo di prodotto | Soffiatore di foglie senza filo |
| Marca | Pattfield |
| Modello | PE-ALB 36 Li Basic |
| Tensione nominale | 36 V (2 x 18 V) |
| Velocità a vuoto | 11.000 - 21.000 giri/min |
| Velocità dell'aria max. | 150 km/h |
| Livello di pressione acustica (LpA) | 85,2 dB(A) |
| Livello di potenza acustica misurato (LWA) | 97,2 dB(A) |
| Livello di potenza acustica garantito (LWA) | 100 dB(A) |
| Vibrazioni (ahv) | ≤ 2,5 m/s² (K=1,5 m/s²) |
| Peso | 2,5 kg |
| Tipo di batteria | Li-ion Power-X-Change (18 V) |
| Capacità della batteria compatibili | 1,5 / 2,0 / 3,0 / 4,0 / 5,2 Ah |
| Caricabatterie | Power-X, ingresso 200-250 V~, uscita 21 V DC, 3,0 A |
| Tempo di carica (batteria 1,5 Ah) | Circa 40 min |
| Tempo di carica (batteria 2,0 Ah) | Circa 50 min |
| Tempo di carica (batteria 3,0 Ah) | Circa 75 min |
| Tempo di carica (batteria 4,0 Ah) | Circa 100 min |
| Tempo di carica (batteria 5,2 Ah) | Circa 140 min |
| Categoria di protezione (apparecchio) | III |
| Categoria di protezione (caricabatterie) | II |
| Uso conforme | Foglie, erba, piccoli rami |
| Funzioni | Soffiaggio, modalità turbo, regolatore di velocità |
| Accessori inclusi | Tubo di soffiaggio, cintura di trasporto, manuale d'uso |
| Pulizia | Panno umido, niente solventi |
Domande frequenti - PE-ALB 36 Li Basic Pattfield
Domande degli utenti su PE-ALB 36 Li Basic Pattfield
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Soffiatore in formato PDF gratuitamente! Trova il tuo manuale PE-ALB 36 Li Basic - Pattfield e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PE-ALB 36 Li Basic del marchio Pattfield.

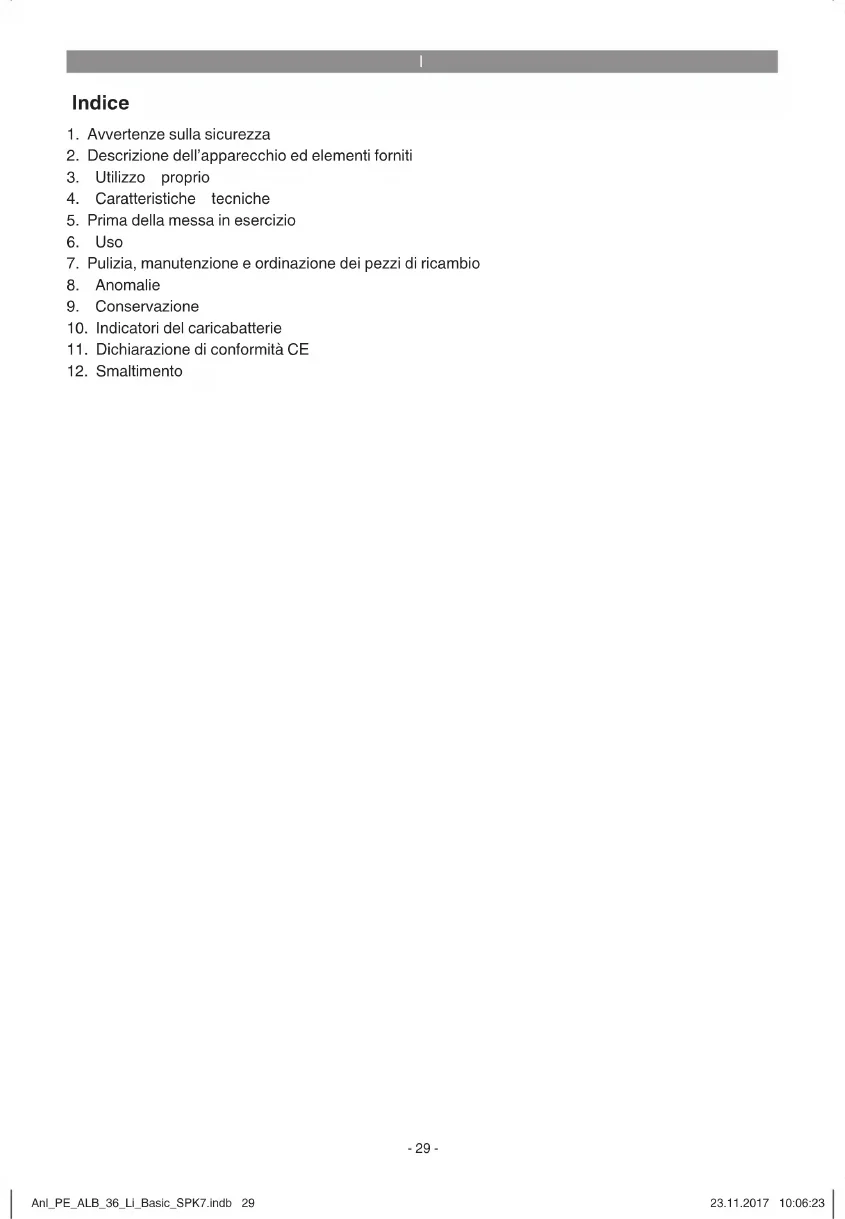

MANUALE UTENTE PE-ALB 36 Li Basic Pattfield
Traduzione delle istruzioni originali Soffi atore per foglie 36 V
- Avvertenze sulla sicurezza
- Descrizione dell'apparecchio ed elementi forniti
- Utilizzo proprio
- Caratteristiche tecniche
- Prima della messa in esercizio
- Uso
- Pulizia, manutenzione e ordinazione dei pezzi di ricambio
- Anomalie
- Conservazione
- Indicatori del caricabatterie
- Dichiarazione di conformità CE
- Smaltimento
|
Pericolo!
Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avvertenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.
1. Avvertenze sulla sicurezza
Pericolo!
Leggete tutte le avvertenze di sicurezza e le istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.
La parola “elettroutensile” impiegata nelle avver- tenze di sicurezza si riferisce a utensili azionati elettricamente (con cavo di alimentazione) e a elettroutensili a batteria (senza cavo di alimenta- zione).
1. Sicurezza sul posto di lavoro
a) Tenete la vostra zona di lavoro pulita e ben illuminata. Il disordine e l'illuminazione insuffi ciente della zona di lavoro possono provocare incidenti.
b) Non lavorate con l'elettroutensile in zone a rischio di esplosioni dove si trovino liquidi, gas o polveri infiammabili. Gli elett-routensili producono scintille che possono causare l'incendio di polvere o vapori.
c) Durante l'uso dell'elettroutensile tenete lontani bambini ed altre persone. In caso di distrazione potete perdere il controllo sull'apparecchio.
2. Sicurezza elettrica
a) La spina di collegamento dell'elettroutensile deve essere idonea alla presa. La spina non deve venire modifi cata in alcun modo. Non usate delle spine con adattatore insieme ad elettroutensili protetti da un collegamento a terra. Le spine non modifi cate e le prese idonee
diminuiscono il rischio di una scossa elettrica.
b) Evitate il contatto del corpo con superfi ci collegate a terra come quelle di tubi, radiatori, fornelli e frigoriferi. Aumenta il rischio di scosse elettriche se il corpo dell'utilizzatore è collegato a terra.
c) Tenete lontano l'apparecchio da pioggia o umidità. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usate il cavo per scopi diversi da quelli a cui è destinato, per trasportare l'elettroutensile, per appenderlo o per estrarre la spina dalla presa di corrente. Tenete il cavo lontano da calore, olio, spigoli vivi o parti dell'apparecchio che si muovano. I cavi danneggiati o aggrovigliati aumentano il rischio di una scossa elettrica.
e) Se lavorate con un elettroutensile all'aperto usate soltanto dei cavi di prolunga omologati per le zone esterne. L'uso di un cavo di prolunga adatto per la zona esterna diminuisce il rischio di una scossa elettrica.
f) Se non è possibile evitare l'impiego dell'elettroutensile in ambienti umidi, utilizzate un interruttore di sicurezza per correnti di guasto. L'impiego di un interrutto-re di sicurezza per correnti di guasto riduce il pericolo di una scossa elettrica.
a) Siate sempre attenti, prestate attenzione a quello che fate ed apprestatevi a usare con prudenza l'elettroutensile. Non usate l'elettroutensile se siete stanchi o sotto l'infl usso di sostanze stupefacenti, alcol o medicinali. Un attimo di disattenzione durante l'uso dell'elettroutensile può causare gravi lesioni.
b) Portate i dispositivi individuali di protezione e sempre degli occhiali protettivi. Se indossate dispositivi individuali di protezione come maschera antipolvere, scarpe di sicurezza con suole antisdrucciolevoli, casco protettivo o cuffi e antirumore a seconda dell'impiego dell'elettrousile, il rischio di lesioni diminuisce notevolmente.
c) Evitate una messa in esercizio inavvertita. Accertatevi che l'elettroutensile sia disinserito prima di collegarlo all'alimentazione di corrente e/o alla batteria, di sollevarlo o spostarlo. Se durante il trasporto dell'elettroutensile avete il dito sull'interruttore o se collegate l'apparecchio
3. Sicurezza delle persone
acceso all'alimentazione di corrente, ciò può provocare degli incidenti.
d) Prima di accendere l'elettroutensile, togliete gli utensili di regolazione o i cacciaviti. Un utensile o una chiave che si trova in una parte rotante dell'apparecchio può provocare delle lesioni.
e) Evitate una posizione di lavoro insolita. Cercate una posizione sicura e tenetevi sempre in equilibrio. Così potete controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Portate indumenti adatti. Non portate indumenti ampi o gioielli. Tenete capelli, indumenti e guanti lontani dalle parti rotanti. Indumenti ampi, gioielli o capelli lunghi possono rimanere impigliati nelle parti rotanti
g) Se si possono montare dei dispositivi per l'aspirazione della polvere e per la raccolta della polvere assicuratevi che siano collegati e vengano usati in modo corretto. L'impiego dell'aspirazione della polvere può diminuire i rischi dovuti alla polvere.
- Impiego e trattamento dell'elettroutensile
a) Non sovraccaricate l'apparecchio. Usate l'elettroutensile adatto per il vostro lavoro. Con l'elettroutensile adatto lavorate in modo migliore e più sicuro nel range di prestazioni indicato.
b) Non usate l'elettroutensile se il suo interruttore è difettoso. Un elettroutensile che non si può più accendere o spegnere è pericoloso e deve venire riparato.
c) Staccate la spina dalla presa di corrente e/o estraete la batteria prima di impostare l'utensile, cambiare accessori montati o mettere da parte l'apparecchio. Questa precauzione evita l'accensione inavvertita dell'elettroutensile.
d) Se non usate gli elettroutensili teneteli al di fuori dalla portata dei bambini. Non permettete l'uso dell'apparecchio a persone che non lo conoscano bene o non abbiano letto queste istruzioni. Gli elettroutensili sono pericolosi se sono usati da persone inesperte.
e) Trattate gli elettroutensili con cura. Verifi cate che il funzionamento delle parti mobili sia in ordine e che non siano bloccate, rotte o danneggiate in tal modo da compromettere il funzionamento dell'elettroutensile. Fate riparare le parti danneggiate prima dell'impiego dell'apparecchio. Molti incidenti sono cau-
sati da elettroutensili la cui manutenzione non è stata eseguita correttamente.
f) Tenete le lame affiliate e pulite. Gli utensili di taglio tenuti con cura con spigoli taglienti affi lati si bloccano raramente e si muovono più facilmente.
g) Utilizzate l'elettroutensile, utensili, accessori ecc. conformemente a queste istruzioni. Tenete conto delle condizioni di lavoro e dell'attività da svolgere. L'uso di elettroutensili per scopi diversi da quelli previsti può provocare delle situazioni pericolose.
5. Impiego e trattamento dell'utensile a batteria
a) Ricaricate le batterie solo in carica batteria consigliati dal produttore. Per un carica batteria concepito per un determinato tipo di batteria può sussistere pericolo d'incendio se viene utilizzato con un'altra batteria.
b) Impiegate solo le batterie previste per i relativi elettroutensili. L'uso di altre batterie può causare lesioni e pericolo d'incendio.
c) Tenete la batteria non usata lontano da fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo che possano fungere da ponticello tra i contatti. Un corto circuito tra i contatti della batteria può provocare ustioni o lo sviluppo di fi amme.
d) In caso di uso scorretto può fuoriuscire del liquido dalla batteria. Evitate di venirne a contatto. In caso di contatto accidentale lavate la zona interessata con acqua. Se il liquido viene a contatto con gli occhi, consultate inoltre un medico. Il liquido che fuoriesce dalla batteria può provocare irritazioni della pelle o ustioni.
6. Servizio assistenza
a) Fate riparare il vostro elettroutensile solo da personale qualifi cato e con i pezzi di ricambio originali. Così è garantito che la sicurezza dell'elettroutensile rimanga inalterata.
Avvertenze speciali di sicurezza
Usiamo la massima cura nel montare ogni batteria per potervi fornire batterie con densità di energia, durata e sicurezza massime. Le celle delle batterie dispongono di dispositivi di sicurezza a più livelli. Ogni singola cella viene prima di tutto formattata e le sue linee caratteristiche elettriche vengono registrate. Questi dati vengono poi usati per poter raggruppare le migliori batterie possibili. Nonostante tutte le misure di sicurezza, è sempre necessaria prudenza nel maneggiare
le batterie. Per un esercizio sicuro si devono assolutamente rispettare i seguenti punti. L'esercizio sicuro è garantito solo se le celle non sono danneggiate! Un uso scorretto provoca danni alle celle.
Attenzione! Le analisi confermano che un uso scorretto e una cura sbagliata sono la causa principale dei danni causati da batterie ad elevate prestazioni.
Avvertenze relative alla batteria
-
La batteria dell'apparecchio non è carica alla consegna. Per la prima messa in esercizio la batteria deve quindi venire caricata.
-
Per una prestazione ottimale della batteria evitate cicli di scarica profonda! Ricaricate spesso la batteria.
-
Conservate la batteria in luogo fresco, preferibilmente ad una temperatura di 15 C° e carica almeno al 40%.
-
Le batterie agli ioni di litio sono soggette ad un invecchiamento naturale. La batteria deve essere sostituita al più tardi quando la sua effi cienza raggiunge l'80% rispetto a quando è nuova! Le celle indebolite in una batteria vecchia non sono più all'altezza degli elevati requisiti di prestazione e rappresentano quindi un rischio per la sicurezza.
-
Non gettate le batterie usate nel fuoco. Pericolo di esplosione!
-
Non date fuoco alla batteria e non bruciatela.
-
Evitate la scarica profonda della batteria! La scarica profonda danneggia le celle. La causa più frequente della scarica profonda delle batterie è la loro conservazione prolungata ovvero il mancato uso di batterie parzialmente scariche. Interrompete il lavoro non appena il rendimento diminuisce notevolmente o il sistema elettronico di protezione interviene. Caricate completamente la batteria prima di conservarla.
8. Proteggete le batterie ovvero
l'apparecchio da sovraccarichi!
I sovraccarichi provocano un rapido sur- riscaldamento e danni alle celle all'interno dell'vano della batteria, senza che il surris- caldamento sia percepibile dall'esterno.
9. Evitate danni e colpi!
Sostituite immediatamente batterie che sono cadute da altezze superiori ad un metro o che sono state sottoposte a forti colpi, anche quando il loro involucro appare intatto. Le celle all'interno possono essere gravemente danneggiate. A tale riguardo osservate anche
le avvertenze relative allo smaltimento.
- In caso di sovraccarico e surriscaldamento l'apparecchio si disinserisce per motivi di sicurezza tramite il circuito di protezione.
Attenzione! Non azionate l'interruttore di ON/OFF se è intervenuto il circuito di protezione dell'apparecchio. Può danneggiare la batteria.
- Usate solamente batterie originali. L'impiego di altre batterie può causare lesioni, esplosione a sostanze tossiche e pericolo d'incendio.
Avvertenze sul carica batteria e il processo di ricarica
-
Osservate i dati riportati sulla targhetta del carica batteria. Allacciate il carica batteria solo alla tensione di rete indicata sulla targhetta.
-
Proteggete il carica batteria e il cavo da danni e spigoli vivi. I cavi danneggiati devono essere sostituiti subito da un elettricista specializzato.
-
Tenete il carica batteria, le batterie e l'apparecchio a batteria al di fuori della portata di bambini.
-
Non utilizzate carica batterie danneggiati.
-
Non utilizzate il carica batteria in dotazione per la ricarica di altri apparecchi a batteria.
-
In caso di una forte sollecitazione la batteria si riscalda. Prima di iniziare il processo di ricarica lasciate raff reddare la batteria a temperatura ambiente.
7. Non caricate troppo le batterie!
Osservate i tempi di ricarica massimi, che valgono solo per batterie scariche. Inserire più volte una batteria carica o parzialmente carica comporta una carica eccessiva e danni alle celle. Non lasciate per più giorni le batterie inserite nel carica batteria.
-
Non utilizzate né caricate batterie ricaricabili quando presumete che la loro ultima ricarica risalga a più di 12 mesi prima. Vi è un'elevata probabilità che la batteria sia già pericolosamente danneggiata (scarica profonda).
-
Caricare la batteria ad una temperatura inferiore ai 10°C comporta danni chimici alla cella e pericolo d'incendio.
-
Non utilizzate batterie che durante la ricarica si sono riscaldate poiché le cellule potrebbero essere pericolosamente danneggiate.
-
Non impiegate più batterie che dopo la ricarica presentano bombature o deformazioni o che durante la ricarica abbiano mostrato altri sintomi insoliti (uscita di gas, sfrigolii, crepitii,
ecc.).
- Non scaricate la batteria completamente (profondità di scarica max. consigliata 80%). La scarica completa comporta l'invecchiamento anticipato delle cellule della batteria.
- Non caricate mai le batterie senza sorveglianza!
Protezione dagli infl ussi ambientali
- Portate indumenti di lavoro adatti. Portate occhiali protettivi.
- Proteggete l'apparecchio a batteria e il carica batteria da umidità e pioggia. Umidità e pioggia possono comportare pericolosi danni alle celle.
- Non utilizzate l'apparecchio a batteria ed il carica batteria nelle vicinanze di vapori e liquidi infi ammabili.
- Utilizzate il carica batteria e gli apparecchi a batteria solo quando sono asciutti e la temperatura ambiente è di 10-40 °C.
- Non conservate la batteria in luoghi che possono raggiungere una temperatura superiore ai 40 °C, specialmente non dento veicoli parcheggiati al sole.
- Proteggete le batterie dal surriscaldamento! Sovraccarico, carica eccessiva o irraggiamento solare comportano un surriscaldamento e danni alle celle. Non caricate né lavorate con batterie che sono state surriscaldate. Sostituitele subito.
- Conservazione di batterie, carica batteria e apparecchio a batteria. Conservate il carica batteria e l'apparecchio a batteria solo in luoghi asciutti con una temperatura ambiente di 10-40°C. Conservate la batteria agli ioni di litio in un luogo fresco e asciutto ad una temperatura di 10-20°C. Proteggetela da umidità e da irraggiamento solare diretto! Conservate le batterie solo se sono cariche (almeno al 40%).
- Evitate che la batteria agli ioni di litio geli. Le batterie che vengono conservate più a lungo di 60 minuti sotto gli 0°C devono essere gettate.
- Attenzione alle cariche elettrostatiche nel maneggiare le batterie: le cariche elettrostatiche comportano danni all'elettronica di protezione e alle cellule della batteria! Evitate perciò le cariche elettrostatiche e non toccate mai i poli della batteria!
Ulteriori avvertenze di sicurezza
• Cercate sempre di camminare e mai di correre.
- Tenete l'apertura di aspirazione sempre pulita.
- Non dirigete mai l'apertura di soffiaggio verso persone o animali.
L'apparecchio deve essere messo in funzione in ore ragionevoli - non troppo presto la mattina o non troppo tardi la sera - in modo da non disturbare gli altri. Si devono osservare gli orari previsti dalle autorità locali.
- Prima di iniziare a soffiare via le foglie si devono allontanare corpi estranei con un rastrello e una scopa.
- In caso di polvere si deve inumidire leggermente la superficie o utilizzare se disponibile un accessorio per l'irrigazione.
- Si deve usare tutto il bocchettone di soffiatura affinché il getto d'aria possa agire vicino al suolo.
- Fate attenzione a bambini, animali domestici, finestre aperte e soffiate via corpi estranei senza creare pericoli.
- Avvertimento: l'apparecchio non è concepi-
to per essere usato da bambini.
- Avvertimento: pericolo di lesioni a causa di parti rotanti.
• Avvertimento: non lavorate con questo apparecchio nelle vicinanze di finestre aperte.
Conservate le avvertenze di sicurezza in luogo sicuro.
Spiegazione della targhetta di avvertenze sull'apparecchio (vedi Fig. 7)
- Prima della messa in funzione leggete le istruzioni per l'uso.
- Non usate l'apparecchio in caso di pioggia o neve. Proteggete l'apparecchio dall'umidità.
- Tenete le altre persone lontane dalla zona di pericolo.
- Indossate occhiali protettivi e cuffi e antirumore.
- Grado di protezione III / tensione ridotta
- Conservazione delle batterie solo in luoghi asciutti con una temperatura ambiente di +10°C - +40°C. Conservate le batterie solo se sono cariche (almeno al 40%).
- Grado di protezione II
- Utilizzate l'apparecchio soltanto in ambienti asciutti.
2. Descrizione dell'apparecchio ed elementi forniti
2.1 Descrizione dell'apparecchio (Fig. 1/2)
- Tubo di soffi aggio
- Interruttore ON/OFF
- Unità motore
- Tracolla
- Interruttore turbo
- Regolatore del numero di giri
2.2 Elementi forniti
Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisto valido entro e non oltre i 5 giorni lavorativi dall'acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.
- Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.
- Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).
- Controllate che siano presenti tutti gli elementi forniti.
- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.
Pericolo!
L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!
- Unità motore
- Tubo di soffiaggio
Tracolla
• Istruzioni per l'uso originali
3. Utilizzo proprio
Il soffi atore / aspiratore per foglie a batteria è omologato soltanto per fogliame e rifi uti di giardino come erba e rametti. Un uso diverso non è consentito.
L'apparecchio deve essere usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è conforme. L'utilizzatore/l'operatore, e non il produttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.
Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non riconosciamo alcuna garanzia se l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.
4. Caratteristiche tecniche
Numero di giri in folle n_0 .....11.000-21.000 min ^-1 Velocità dell'aria max.: .....150 km/h Grado di protezione ..... III Livello di pressione acustica L_PA ..... 85,2 dB (A) Livello di potenza sonora misurato L_WA 97,2 dB (A) Livello di potenza sonora garantito L_WA 100 dB (A) Vibrazione a_tv ..... ≤ 2,5 m/s² Incertezza K ..... 1,5 m/s² Peso ..... 2,5 kg
Il rumore dell'apparecchio può superare gli 85 dB(A). In questo caso è necessario che l'utilizzatore prenda delle misure di protezione dal rumore.
Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.
Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazione preliminare dei rischi.
Attenzione!
Il valore delle vibrazioni cambia a seconda del settore di impiego dell'elettroutensile e in casi eccezionali può essere superiore ai valori riportati. L'apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X Change!
Power X Change
• 18 V, 1,5 Ah, 5 celle agli ioni di litio
• 18 V, 2,0 Ah, 5 celle agli ioni di litio
• 18 V, 3,0 Ah, 10 celle agli ioni di litio
• 18 V, 4,0 Ah, 10 celle agli ioni di litio
• 18 V, 5,2 Ah, 10 celle agli ioni di litio
Le batterie agli ioni di litio della serie Power X Change devono essere ricaricate solo con il caricabatterie Power X.
Caricabatterie Power X
Tensione in entrata: .....200-250 V \~ 50-60 Hz Tensione in uscita: .....21 V d. c. Corrente in uscita: ..... 3,0 A Grado di protezione: ..... II / ☐
Limitate al minimo lo sviluppo di rumore e le vibrazioni!
• Utilizzate soltanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vostro modo di lavorare all'apparecchio.
• Non sovraccaricate l'apparecchio.
• Fate eventualmente controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzate.
• Indossate i guanti.
5. Prima della messa in esercizio
Attenzione!
L'apparecchio viene fornito senza batterie e senza caricabatterie e deve essere utilizzato solo con le batterie agli ioni di litio della serie Power X Change!
Power X Change
• 18 V, 1,5 Ah, 5 celle agli ioni di litio
• 18 V, 2,0 Ah, 5 celle agli ioni di litio
• 18 V, 3,0 Ah, 10 celle agli ioni di litio
• 18 V, 4,0 Ah, 10 celle agli ioni di litio
• 18 V, 5,2 Ah, 10 celle agli ioni di litio
Le batterie agli ioni di litio della serie Power X Change devono essere ricaricate solo con il caricabatterie Power X.
Attenzione!
Togliete sempre le batterie prima di ogni regolazione dell'apparecchio.
5.1 Montaggio tubo di soffi aggio (Fig. 3a/b) Collegiate l'unità motore (Pos. 3) e il tubo di sofi aggio (Pos. 1). Bloccate poi il tubo ruotandolo verso destra.
Attenzione! Per assicurare il bloccaggio, il tubo deve essere ruotato fi no alla battuta.
5.2 Montaggio della batteria (Fig. 4)
Premete il tasto di arresto (Fig. 4/Pos. C) della batteria come mostrato nella Fig. 4a e spingete la batteria nell'apposito vano batteria. Non appena la batteria è in una posizione come mostrato nella Fig. 4b, fate attenzione che il tasto di arresto scatti. Lo smontaggio della batteria avviene nell'ordine inverso!
Avvertenza!
Utilizzate solo batterie con lo stesso livello di carica, non combinate mai una batteria completamente carica con una carica per metà. Ricaricate sempre le due batterie contemporaneamente. La batteria con lo stato di carica inferiore determina la durata di esercizio dell'apparecchio. Prima dell'esercizio le due batterie devono essere sempre ricaricate completamente.
5.3 Ricarica della batteria (Fig. 5)
- Estraete la batteria dall'apparecchio. Per farlo premete il tasto di arresto.
- Controllate che la tensione di rete indicata sulla targhetta corrisponda alla tensione di rete a disposizione. Inserite la spina di alimentazione del caricabatterie (D) nella presa di corrente. Il LED verde inizia a lampeggiare.
- Inserite la batteria (E) nel caricabatterie (D).
- Al punto 11 „Indicatori caricabatterie“ trovate una tabella con i signifi cati degli indicatori LED sul caricabatterie.
Durante la ricarica la batteria si può riscaldare un po'. Ma ciò è del tutto normale.
Se la ricarica della batteria non fosse possibile, verifi cate
- che sia presente tensione di rete sulla presa di corrente;
- che ci sia un perfetto contatto dei contatti di ricarica.
Se continuasse a non essere possibile ricaricare la batteria, spedite
ilcaricabatterie
• e la batteria
al nostro servizio di assistenza clienti.
Per ottenere una lunga durata della batteria si deve provvedere a una puntuale ricarica. Ciò è comunque necessario quando ci si accorge della diminuzione delle prestazioni del soffi atore / aspiratore. Non fate scaricare mai completamente la batteria. Questo potrebbe danneggiarla!
5.4 Montaggio della tracolla (Fig. 3c/3d)
Fissate la tracolla (Fig. 3c / Pos. 4) all'occhiello (Fig. 3c / Pos. A) della carcassa del motore. Sistemate la tracolla sulla spalla e regolatene la lunghezza in modo da poter manovrare comodamente l'apparecchio.
Attenzione: indossate la tracolla in modo che la fi bbia a scatto sia sempre a portata di mano. In caso di emergenza è possibile togliere rapidamente l'apparecchio aprendo la fi bbia (Fig. 3d / Pos. B).
6. Uso
6.1 Accensione dell'apparecchio (Fig. 6)
- Per accendere premete e tenete premuto l'interruttore ON/OFF (2).
- Per spegnere l'apparecchio, lasciate andare l'interruttore ON/OFF.
- Orientate il getto d'aria in avanti e muovetevi lentamente per accumulare soffiando foglia-me o rifiuti di giardino oppure per eliminarli da zone difficilmente accessibili.
6.2 Regolazione del numero di giri (Fig. 6)
L'apparecchio è dotato di una regolazione elettronica del numero di giri. Ruotate a tal fi ne il regolatore del numero di giri (Fig. 6/Pos. 6) nella posizione desiderata. Fate funzionare l'apparecchio solo con il numero di giri necessario. Non fate mai aumentare il numero di giri senza motivo.
6.3 Modalità turbo (Fig. 6)
Se vi dovesse servire una maggiore potenza di soffiaggio, ad es. per spostare soffiando cumuli di fogliame bagnato, potete premere l'interruttore turbo (Fig. 6 / Pos. 5). Azionando l'interruttore turbo si aumenta per breve tempo il numero di giri e quindi la potenza di soffi aggio.
Attenzione: non temete premuto l'interruttore turbo più del necessario per ridurre il rumore e aumentare la durata della batteria.
7. Pulizia, manutenzione e ordinazione dei pezzi di ricambio
Pericolo!
Prima di qualsiasi lavoro di pulizia togliete la batteria.
7.1 Pulizia
- Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
- Consigliamo di pulire l'apparecchio subito dopo averlo usato.
- Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
7.2 Manutenzione
- In caso di anomalie fate controllare l'apparecchio soltanto da uno specialista autorizzato oppure da un'officina assistenza clienti.
- All'interno dell'apparecchio non si trovano altre parti che richiedano manutenzione.
7.3 Ordinazione di pezzi di ricambio:
Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:
• modello dell'apparecchio
• numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.
Le informazioni e i prezzi validi al momento sono disponibili su richiesta presso il vostro centro Hornbach.
8. Anomalie
L'apparecchio non funziona:
controllate che la batteria sia carica e che il caricabatteria funzioni. Nel caso in cui l'utensile non funzioni pur in presenza di tensione, speditelo all'indirizzo riportato dell'assistenza clienti.
9. Conservazione
Conservate l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra i 5 e i 30 °C. Conservate l'elettroutensile nell'imballaggio originale.
10. Indicatori del caricabatterie
| Stato indicatori | Signifi cato e interventi | |
| LED rosso LED verde | ||
| Spento Lampeggia | Pronto all'esercizioIl caricabatterie è collegato alla rete e pronto per l'uso, la batteria non è nel caricabatterie. | |
| Acceso Spento | Ricarica | Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. |
| Spento Acceso | La batteria è ricaricata all'85% e pronta per l'uso.(Durata di ricarica per batteria da 1,5 Ah: 30 min.)(Durata di ricarica per batteria da 2,0 Ah: 40 min.)(Durata di ricarica per batteria da 3,0 Ah: 60 min.)(Durata di ricarica per batteria da 4,0 Ah: 80 min.)(Durata di ricarica per batteria da 5,2 Ah: 130 min.)Dopo tale intervallo l'apparecchio passa alla ricarica lenta fino a co pletare il processo.(Durata di ricarica totale, batteria da 1,5 Ah: ca. 40 min.)(Durata di ricarica totale, batteria da 2,0 Ah: ca. 50 min.)(Durata di ricarica totale, batteria da 3,0 Ah: ca. 75 min.)(Durata di ricarica totale, batteria da 4,0 Ah: ca. 100 min.)(Durata di ricarica totale, batteria da 5,2 Ah: ca. 140 min.)InterventoTogliete la batteria dal caricabatterie. Staccate il caricaba terie dalla rete. | |
| Lampeggia Spento | Regolatore di caricaIl caricabatterie si trova nella modalità di ricarica lenta.In questo modo la batteria viene ricaricata più lentamente per motivi di sicurezza e richiede più di 1 h. Ciò può essere dovuto ai seguenti motivi:- la batteria non è stata ricaricata per molto tempo oppure è stata co tinuata la scarica di una batteria esaurita (scarica profonda)- la temperatura della batteria non si trova nel range ideale tra i 25°C e 45°C.InterventoAttendete la fine della ricarica, si può comunque continuare a ricar care la batteria. | |
| Lampeggia Lampeggia | ErroreLa ricarica non è più possibile. La batteria è difettosa.InterventoUna batteria difettosa non deve più venire ricaricata.Togliete la batteria dal caricabatterie. | |
| Acceso Acceso | Anomalia termicaLa batteria è troppo calda (per es. esposizione diretta al sole) o troppo fredda (al di sotto dei 0°C)InterventoTogliete la batteria e tenetela per un giorno a temperatura ambiente (ca. 20°C). | |
11. Dichiarazione di conformità CE
Dichiarazione di conformità
ura, che il prodotto descritto nella sezione Dati tecnici :
Pattfield®
ERGO TOOLS
Soffiatore per foglie PE-ALB 36 Li
fabbricato per:
Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania
è conforme alle seguenti direttive:
Direttiva Macchine 2006/42/EC Direttiva EMC 2014/30/EU Direttiva RoHS 2011/65/UE
Direttiva concernente l'emissione acustica ambientale delle macchine ed attrezzature destinate a funzionare all'aperto 2000/14/CE
e in conformit. alle seguenti norme armonizzate:
EN 60335-1/A11:2014
EN 50636-2-100:2014
EN 62233: 2008
EN 55014-1/A2:2011
EN 55014-2:2015
La conformità con la direttiva Outdoor viene dimostrata attraverso il rispetto dei seguenti valori per le emissioni:
Livello di potenza sonora misurato: 97,2 dB (A) Livello di potenza sonora garantito: 100 dB (A)
Andreas Back Direzione reparto qualità, tutela ambientale e CSR (responsabilità sociale d'impresa) Responsabile della documentazione tecnica
Il simbolo del bidone della spazzatura sbarrato richiede la raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Tali apparecchiature possono contenere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In questo modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.
A causa del pericolo di lesioni o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell'ambiente.
Le batterie esauste devono essere smaltite in modo corretto. I negozi che vendono batterie e i punti di raccolta comunali offrono appositi contenitori per lo smaltimento delle batterie.
Con riserva di apportare modifi che tecniche
