PE-ALB 36 Li Basic - Foukač Pattfield - Bezplatný návod k obsluze

Typ produktu	Bezdrátový foukač listí
Značka	Pattfield
Model	PE-ALB 36 Li Basic
Jmenovité napětí	36 V (2 x 18 V)
Volnoběžné otáčky	11 000 - 21 000 ot/min
Maximální rychlost vzduchu	150 km/h
Hladina akustického tlaku (LpA)	85,2 dB(A)
Naměřená hladina akustického výkonu (LWA)	97,2 dB(A)
Zaručená hladina akustického výkonu (LWA)	100 dB(A)
Vibrace (ahv)	≤ 2,5 m/s² (K=1,5 m/s²)
Hmotnost	2,5 kg
Typ baterie	Li-ion Power-X-Change (18 V)
Kompatibilní kapacity baterií	1,5 / 2,0 / 3,0 / 4,0 / 5,2 Ah
Nabíječka	Power-X, vstup 200-250 V~, výstup 21 V DC, 3,0 A
Doba nabíjení (baterie 1,5 Ah)	Cca 40 min
Doba nabíjení (baterie 2,0 Ah)	Cca 50 min
Doba nabíjení (baterie 3,0 Ah)	Cca 75 min
Doba nabíjení (baterie 4,0 Ah)	Cca 100 min
Doba nabíjení (baterie 5,2 Ah)	Cca 140 min
Třída ochrany (zařízení)	III
Třída ochrany (nabíječka)	II
Určené použití	Listí, tráva, malé větve
Funkce	Foukání, turbo režim, regulátor otáček
Obsah balení	Foukací trubice, nosný pás, návod k použití
Čištění	Vlhčený hadřík, nepoužívejte rozpouštědla

Často kladené otázky - PE-ALB 36 Li Basic Pattfield

Jakou baterii použít s foukačem PE-ALB 36 Li Basic?

Používejte výhradně akumulátory Li-ion Power-X-Change řady 18 V. Kompatibilní kapacity jsou 1,5 Ah, 2,0 Ah, 3,0 Ah, 4,0 Ah a 5,2 Ah.

Jak nabíjet baterii?

Vložte baterii do nabíječky Power-X připojené do zásuvky 200-250 V~. LED kontrolka indikuje stav nabíjení. Trvale svítící červená a zhasnutá zelená znamená, že je baterie nabita na 85 % a připravena k použití.

Funguje foukač bez baterie?

Ne, zařízení je dodáváno bez akumulátoru a nabíječky. Musí být používáno výhradně s bateriemi Power-X-Change.

Jak namontovat foukací trubici?

Nasuňte motorovou jednotku do foukací trubice, poté otočte trubicí doprava až na doraz pro bezpečné zajištění.

Jak nastavit rychlost foukání?

Otáčejte regulátorem otáček (označení 6) do požadované polohy. Zařízení je také vybaveno turbo tlačítkem pro momentální maximální výkon.

Jaká jsou důležitá bezpečnostní upozornění?

Používejte ochranné brýle a chrániče sluchu. Udržujte děti a zvířata v bezpečné vzdálenosti. Nepoužívejte zařízení v dešti nebo sněhu. Před použitím si přečtěte celý návod k obsluze.

Jak čistit a udržovat foukač?

Před čištěním vyjměte baterii. Čistěte zařízení vlhkým hadříkem a trochou mýdla. Nepoužívejte rozpouštědla. Dbejte na to, aby se dovnitř nedostala voda.

Co dělat, když foukač nenastartuje?

Zkontrolujte, zda je baterie nabitá a nabíječka funguje. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak skladovat zařízení a baterii?

Skladujte zařízení na tmavém, suchém a mrazem chráněném místě (5-30 °C). Baterie musí být nabita alespoň na 40 % a skladována při 10-20 °C. Vyhněte se přímému slunečnímu záření.

Kde sehnat náhradní díly?

Při objednávce dílů uveďte typ zařízení, číslo výrobku a číslo dílu. Informujte se v prodejně Hornbach nebo u zákaznického servisu.

NÁVOD K OBSLUZE PE-ALB 36 Li Basic Pattfield

CZ Překlad originálního návodu k použití Akumulátorový foukač listí 36 V

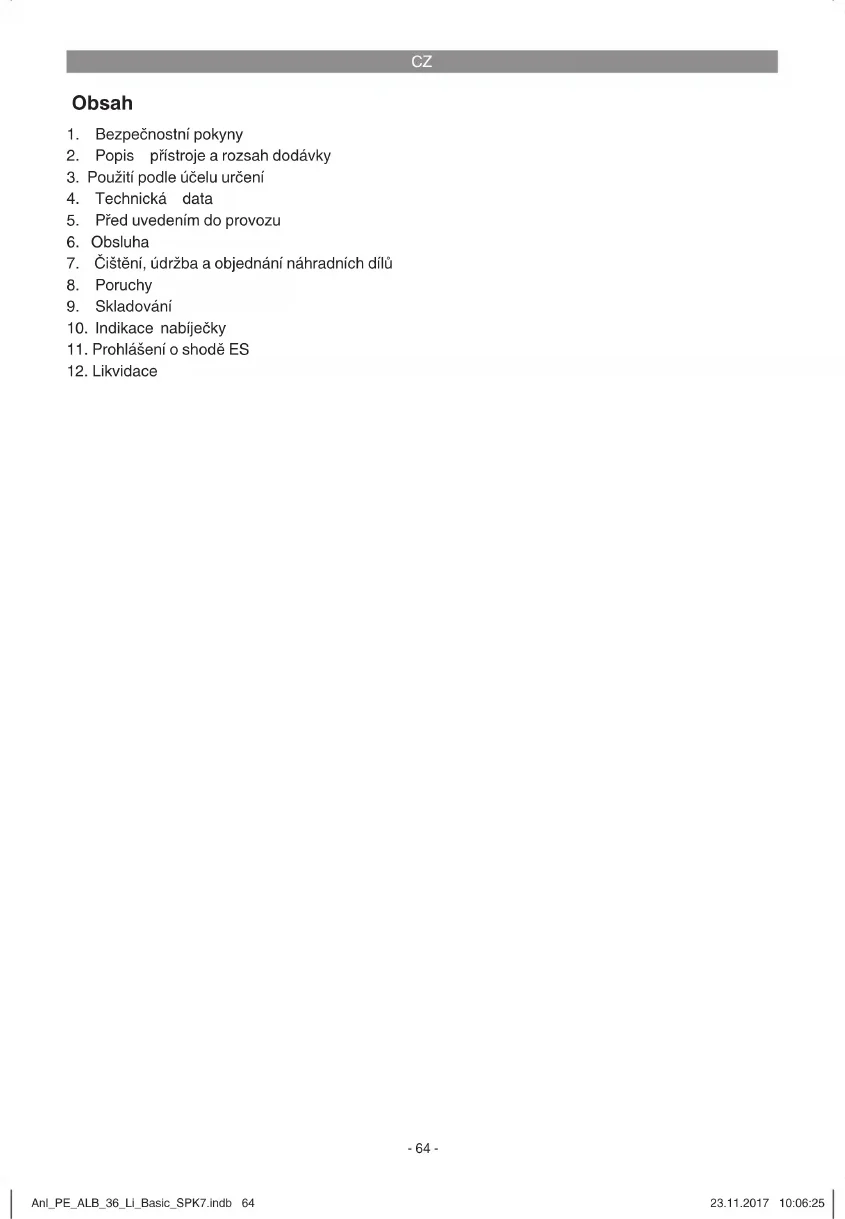

1. Bezpečnostní pokyny
2. Popis prístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Čištění, údržba a objednání náhradních dílů
8. Poruchy
9. Skladování
10. Indikace nabíječky
11. Prohlášení o shodě ES
12. Likvidace

CZ

1. Bezpečnostní pokyny

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití.

V bezpečnostních pokynech používaný pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí poháněné akumulátorem (bez síťového kabelu).

1. Bezpečnost pracoviště

a) Udržujte Vaše pracoviště čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště může vést ke zraněním.
b) Nepracujte s elektrickým nářadím v oblasti ohrožené výbuchem, ve které se nacházejí hořlavé kapaliny, plyny nebo prachy. Elektrická nářadí produkují jiskry, které mohou prach nebo páry zapálit.
c) Během používání elektrického nářadí nepouštějte děti a jiné osoby do blízkosti pracoviště. Při rozpýlení byste mohli ztratit kontrolu nad přístrojem.

2. Elektrická bezpečnost

a) Zástrčka elektrického nářadí musí být pro zásuvku vhodná. Zástrčka nesmí být v žádném případě pozměňována. Nepoužívejte žádné adapté rý zástrček společně s elektrickým nářadím s ochranným uzemněním. Nepozměňované zástrčky a vhodné zásuvky snižují riziko úderu elektrickým proudem.
b) Zabraňte tělesnému kontaktu s uzemněnými povrchy jako např. rourami, topeními, sporáky a ledničkami. Pokud je Vaše tělo uzemněno, existuje zvýšené riziko úderu elektrickým proudem.
c) Nevystavujte elektrická nářadí dešti a vlhku. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.
d) Nepoužívejte kabel na účely, pro které není určen, jako např. na nošení a zavěšení elektrického nářadí nebo na vytážení zástrčky ze zásuvky. Chraňte kabel před horkem, olejem, ostrými hranami nebo pohyblivými díly přístroje.

Poškozené nebo zamotané kabely zvyšují riziko úderu elektrickým proudem.

e) Pokud používáte elektrické nářadí na volném prostranství, používejte pouze prodlužovací kabely, které jsou vhodné pro venkovní použití. Používání prodlužovacího kabelu schváleného pro venkovní použití snižuje riziko úderu elektrickým proudem.
f) Nelze-li se vyhnout provozu elektrického nářadí ve vlhkém prostředí, používejte ochranný vypínač proti chybnému proudu. Použití ochranného vypínače proti chybnému proudu snižuje riziko úderu elektrickým proudem.

3. Bezpečnost osob

a) Bud'te pozorní, dbejte na to, co děláte a pracujte při práci s elektrickým nářadím rozumně. Nepoužívejte elektrické nářadí, pokud jeste unavení nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti může při používání elektrického nářadí vést k vážným zraněním.
b) Noste osobní ochranné vybavení a vždy ochranné brýle. Nošení osobního ochranného vybavení, jako prachové masky, pevné neklouzavé obuvi, ochranné přilby nebo ochrany sluchu, podle druhu a použití elektrického nářadí, snižuje riziko zranění.
c) Vyhýbejte se neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, než ho připojíte na síť a/nebo akumulátor, uchopíte ho nebo ho ponesete. Pokud máte při nošení elektrického nářadí prst na vypínači nebo připojíte zapnutý přístroj na zásobování proudem, může to vést k úrazům.
d) Než elektrické nářadí zapnete, odstraňte nastavovací nástroje nebo klíče na šrouby. Nářadí nebo klíč, který se nalézá v otáčející se části přístroje, může vést ke zraněním.
e) Vyhýbejte se abnormálnímu držení těla. Zajistěte bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávané situaci lépe kontrolovat.
f) Noste vhodné pracovní oblečení. Nenoste široké oblečení a šperky. Nedávejte vlasy, oděv a rukavice do blízkosti pohybujících se částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohybujícími se částmi zachyceny.
g) Pokud mohou být namontována zařízení na odsávání prachu a zachytávání

CZ

prachu, ujistěte se, že tyto jsou připojeny a správně používány. Používání odsávání prachu může snížit riziko ohrožení prachem.

1. Použití a zacházení s elektrickým nářadím

a) Nepřetěžujte přístroj. Používejte pro práci určené elektrické nářadí. S vhodným elektrickým nářadím pracujete lépe a bezpečněji v uvedeném rozsahu výkonu.

b) Nepoužívejte elektrické nářadí s defektním vypínačem. Elektrické nářadí, které se nedá za- a vypnout je nebezpečné a musí být opraveno.

c) Vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor ještě před tím, než začnete provádět nastavení přístroje, vyměňovat části příslušenství nebo přístroj odložíte. Toto bezpečnostní opatření zabraňuje neúmyslnému zapnutí elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí. Nedovolte používat přístroj osobám, které nejsou s přístrojem obeznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, pokud je používáno nezkušenými osobami.

e) Elektrická nářadí pečlivě ošetřujte. Zkontrolujte, zda je v pořádku bezvadná funkce pohyblivých dílů, jestli neuvázly, zda nejsou zlomeny nebo poškozeny tak, že je omezena funkce elektrického nářadí. Před použitím přístroje nechte poškozené díly opravit. Mnohé úrazy byly způsobeny chybnou údržbou elektrických nářadí.

f) Udržujte řezné nástroje ostré a čisté. Řádně udržované řezné nástroje s ostrými ostrími méně váznou a nechají se lépe vodit.

g) Používejte elektrické nářadí, příslušenství, přídavné přístroje atd. příslušně podle těchto pokynů. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrického nářadí na jiné účely, než na které je určeno, může vést k nebezpečným situacím.

1. Použití a zacházení s akumulátorovým nářadím

a) Nabíjejte akumulátor pouze v nabíječkách, které doporučuje výrobce. U nabíječky, která je určená pro určitý druh akumulátorů, hrozí nebezpečí požáru, pokud se používá na jiný druh akumulátoru.

b) V elektrických nářadích používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést ke zraněním a

nebezpečí požáru.

c) Nepoužívaný akumulátor nedávejte do blízkosti kancelářských sponek, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může vést k popáleninám nebo vzniku požáru.

d) Při nesprávném použití může z akumulátoru vytéct tekutina. Vyhněte se kontaktu s ní. Při náhodném kontaktu opláchnout vodou. Pokud se tato tekutina dostane do očí, dodatečně vyhledejte také lékařskou pomoc. Vytékající akumulátorová tekutina může vést k podráždění kůže a k popáleninám.

6. Servis

a) Nechte elektrické nářadí opravovat pouze kvalífi kovaným odborným personálem a pouze za použití originálních náhradních dílů. Tím je zabezpečeno, že zustane zachována bezpečnost elektrického nářadí.

Speciální bezpečnostní pokyny

Abychom Vám mohli nabídnout akumulátory s maximální koncentrací energie, dlouhou životností a bezpečností, věnujeme výrobě každého akumulátorového článku maximální pozornost. Akumulátorové články disponují vícestupňovým bezpečnostním zařízením. Každý jednotlivý článek je nejdříve formátován a jsou zaznamená- ny jeho elektrické charakteristické znaky. Tato data se poté využívají, aby bylo možné sestavit co nejlepší akumulátorové články. Přes všechna bezpečnostní opatření je při manipulaci s akumulátory potřeba neustálá obezřetnost.

Pro bezpečný provoz je nutné dodržovat následující body.

Bezpečný provoz je zaručen pouze s nepoškozenými články! Nesprávná manipulace vede k poškození článků.

Pozor! Analýzy potvrzují, že hrubé nesprávné používání a nesprávná péče jsou hlavní příčinou poškození vysoce výkonných akumulátorů.

1. Akumulátorový článek akumulátorového přístroje není při dodání nabit. Před prvním uvedením do provozu musí být proto akumulátor nabit.

2. Pro optimální výkon akumulátoru se vyhněte cyklům hlubokého vybití! Nabíjejte Váš akumulátor často.

CZ

1. Skladujte Váš akumulátor v chladnu, nejlépe při 15°C a alespoň na 40% nabitý.
2. Lithium-ionové akumulátory podléhají přirozenému stárnutí. Nejpozději tehdy, když výkonnost akumulátoru odpovídá pouze 80% nového stavu, musí být akumulátor vyměněn. Oslabené články v starém akumulátorovém článku již nestačí vysokým výkonnostním požadavkům a představují tak bezpečnostní riziko.
3. Použité akumulátory nevhazovat do otevřeného ohně. Nebezpečí výbuchu!
4. Akumulátor nezapalovat nebo nevystavovat hoření.
5. Akumulátory hluboce nevybíjet! Hluboké vybití poškozuje akumulátorové články. Nejčastější příčinou pro hluboké vybití akumulátorových článků je dlouhé skladování resp. nepoužívání hluboce vybitého akumulátoru. Jakmile výkon znatelně klesne nebo zareaguje ochranná elektronika, ukončete práci. Akumulátor uskladněte teprve po úplném nabití.
6. Akumulátory resp. prístroj chránit před přetížením! Přetížení vede rychle k přehřátí a poškození článků uvnitř krytu akumulátoru, aniž by přehřátí vyšlo povrchově najevo.
7. Zabraňte poškozením a nárazům! Vyměňte neprodleně akumulátory, které Vám spadly z výšky více než jednoho me- tru nebo byly vystaveny silným nárazům, i když kryt akumulátorového článku vypadá nepoškozeně. Akumulátorové články mohou být uvnitř vážně poškozeny. Dodržujte také pokyny k likvidaci.
8. Při přetížení a přehřátí se z bezpečnostních důvodů přístroj vypne pomocí integrovaného ochranného vypínání. Pozor! Nezapínejte za-/vypínač, pokud ochranné vypínání vypnulo přístroj. To může vést ke škodám na akumulátoru.
9. Používejte pouze originální akumulátory. Použití jiných akumulátorů může vést ke zraněním; výbuchu a nebezpečí požáru.
10. Dodržujte data uvedená na typovém štítku nabíječky. Nabíječku připojte pouze na síťové napětí uvedené na typovém štítku.
11. Chraňte nabíječku a vedení před poškozením a ostrými hranami. Poškozené kabely musí být neprodleně vyměněny odborným elektrikářem.
12. Nabíječku, akumulátory a akumulátorový

Pokyny k nabíječce a nabíjení

přístroj chránit před dětmi.
4. Nepoužívat poškozené nabíječky.
5. Nepoužívejte dodanou nabíječku k nabíjení jiných akumulátorových přístrojů.
6. Při velkém namáhání se akumulátorový článek zahřívá. Nechte akumulátorový článek před začátkem nabíjení ochladit na pokojovou teplotu.
7. Akumulátory nepřebíjet!
Dodržujte maximální doby nabíjení. Tyto doby nabíjení platí pouze pro vybité akumulátory. Opakované zapojení nabitého nebo částečně nabitého akumulátoru vede k přebití a poškození článků. Nenechávat akumulátory několik dní zasunuté v nabíječce.
8. Nikdy nepoužívejte a nenabíjejte akumulátory, o kterých se domníváte, že jejich poslední nabíjení proběhlo před více než 12 měsící. Je velká pravděpodobnost, že akumulátor je již nebezpečně poškozen (hluboké vybití).
9. Nabíjení při teplotě nižší než 10°C vede k chemickému poškození článků a může vést k požáru.
10. Nepoužívejte akumulátory, které se během nabíjení zahřály, protože by akumulátorové články mohly být nebezpečně poškozeny.
11. Nepoužívejte již akumulátory, které jsou vypouklé nebo zdeformované, nebo vykazovaly jiné netypické příznaky při nabíjení (tvorba plynu, praskání, syčení, ...).
12. Akumulátor úplně nevybíjejte (doporučená hloubka vybití max. 80%). Úplné vybití vede k předčasnému stárnutí akumulátorových článků.
13. Baterie nikdy nenabíjet bez dozoru!
1. Noste vhodné pracovní oblečení. Nosit ochranné brýle.
2. Chraňte Váš akumulátor a nabíječku před vlhkostí a deštěm. Vlhkost a déšť mohou vést k nebezpečnému poškození článků.
3. Akumulátorový přístroj a nabíječku nepoužívat v oblasti par a hořlavých kapalin.
4. Nabiječku a akumulátorové prístroje používat pouze v suchém stavu a pri teplotě okolí od 10-40°C.
5. Akumulátor neskladujte na místech, kde teplota může dosáhnout více než 40°C, obzvláště ne v autě zaparkovaném na slunci.
6. Akumulátory chránit před přehřátím! Přetížení, přebití nebo přímé sluneční záření vede k přehřátí a poškození článků. Nenabíjejte nebo nepracujte v žádném případě

Ochrana před vnějšími vlivy

CZ

s akumulátory, které byly přehřáté - tyto neprodleně vyměňte.

1. Skladování akumulátorů, nabíječek a akumulátorového přístroje. Nabíječku a Váš akumulátorový přístroj skladujte pouze v suchých místnostech s teplotou okolí od 10-40°C. Skladujte lithium-ionový akumulátor v chladnu a v suchu při 10-20°C. Chránit před vlhkostí vzduchu a přímým slunečním zářením! Akumulátory skladovat pouze v nabitém stavu (min. 40% nabité).
2. Zabraňte tomu, aby lithium-ionový akumulátor zamrznul. Akumulátory, které byly skladovány déle než 60 minut pod 0°C, musí být zlikvidovány.
3. Dávejte pozor při manipulaci s akumulátory co se týče elektrostatického náboje: elektrostatické výboje vedou k poškození ochranné elektroniky a akumulátorových článků! Zabraňte proto elektrostatickému nabití a nikdy se nedotýkejte pólů akumulátoru!

Dodatečné bezpečnostní pokyny

• Vždy chod'te, nikdy neběhejte.
• Udržujte větrací otvory vždy čisté.
- Sací/foukací otvor nikdy nesměrujte na osoby nebo zvířata.
- Stroj se smí provozovat pouze v rozumnou dobu – ne brzy ráno nebo pozdě večer, kdy by mohli být ostatní lidé rušení. Musí se dodržovat časy určené místními úřady.
- Před začátkem foukání je třeba hráběmi a smetákem uvolnit cizí tělesa.
- Při prašných podmínkách se musí povrch lehce navlhčit nebo, pokud je k dispozici, používat kropicí přídavný díl.
- Je třeba použít celý nástavec s foukacími tryskami, aby mohl proud vzduchu pracovat blízko u země.
- Dbejte na děti, domácí zvířata, otevřená okna a odfukujte cizí tělesa bezpečně pryč.
- Varování: Stroj není vhodný k tomu, aby ho obsluhovaly děti.
• Varování: Nebezpečí zranění rotujícími díly.
- Varování: Nepracujte s tímto přístrojem v blízkosti otevřených oken.
- Varování: Pokud je stroj v provozu, musíte jiné osoby a domácí zvířata držet mimo jeho dosah.
- Varování: Tento stroj je velice hlučný. Při používání stroje vždy noste ochranu sluchu.

Nebezpečí!

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

Vysvětlení informačního štítku na přístroji (viz obr. 7)

1. Před uvedením do provozu si přečtěte návod k použití.
2. Přístroj nepoužívejte při dešti nebo sněžení. Přístroj chraňte před vlhkem.
3. Nedovolte třetím osobám pohybovat se v rizikové oblasti.
4. Noste ochranu zraku a sluchu.
5. Třída ochrany III / Ochranné nízké napětí
6. Akumulátory skladujte jen v suchých prostorách s teplotou v rozsahu od +10 °C do +40 °C. Akumulátory skladujte pouze v nabitém stavu (min. 40% nabití).
7. Třída ochrany II
8. Pouze pro použití v suchých místnostech.

2. Popis přístroje a rozsah dodávky

1. Foukací trubka
2. Vypínač
3. Motorová jednotka
4. Popruh
5. Spínač funkce turbo
6. Regulátor otáček

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.

CZ

• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Motorovájednotka
- Foukací trubka
- Popruh
• Originální návod k obsluze

3. Použití podle účelu určení

Akumulátorový foukač listí je určen pouze pro listí a zahradní odpad, jakým jsou např. malé větvičky. Jiné použití není povoleno.

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

4. Technická data

Volnoběžné otáčky n_0 ...... 11 000-21 000 min ^1 Rychlost vzduchu max.: ...... 150 km/h

Třída ochrany .... III Hladina akustického tlaku L pA .... 85,2 dB (A) Změřená hladina akustického výkonu L WA .... 97,2 dB (A)

Zaručená hladina akustického výkonu L _WA 100 dB (A)

Vibrace a_tw …… ≤ 2,5 m/s²

Nejistota K 1,5 m/s²

Hmotnost 2,5 kg

Hluk stroje může přesáhnout 85 dB(A). V takovém případě je nutné při obsluze používat protihlukové ochranné pomůcky.

Uvedená emisní hodnota vibrací byla změřena podle normované zkušební metody a může se měnit v závislosti na druhu a způsobu použití elektrického přístroje, a ve výjimečných případech se může nacházet nad uvedenou hodnotou.

Uvedená emisní hodnota vibrací může být také použita k úvodnímu posouzení negativních vlivů.

Pozor!

Hodnota vibrací se podle oblasti použití elektrického přístroje mění a ve výjimečných případech se může pohybovat nad udanou hodnotou.

Přístroj se dodává bez akumulátorů a bez nabíječky a smí se používat pouze s Li-lon akumulátory série Powe-X-Change!

Power-X-Change

18 V, 1,5 Ah .... 5 Li-Ion článků
18 V, 2,0 Ah .... 5 Li-Ion článků
18 V, 3,0 Ah ..... 10 Li-Ion článků
18 V, 4,0 Ah ...... 10 Li-Ion článků
18 V, 5,2 Ah ...... 10 Li-Ion článků

Li-Ion akumulátory série Power-X-Change se smějí nabíjet pouze pomocí nabíječky Power-X-Charger.

Nabiječka Power-X-Charger

Vstupní napětí: ......200-250 V \~ 50-60 Hz

Výstupní napětí: 21 V d. c.

Výstupní proud: 3,0 A

Třída ochrany .....II/☐

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze přístroje v bezvadném stavu.
• Pravidelně provádějte údržbu a čištění přístroje.
• Přizpůsobte Váš způsob práce přístroji.
  • Nepřetěžujte přístroj.
• V případě potřeby nechte přístroj zkontrolovat.
  • Pístroj vypněte, pokud ho nepoužíváte.
  • Nosterukavice.

CZ

5. Před uvedením do provozu

Pozor!

Přístroj se dodává bez akumulátorů a bez nabíječky a smí se používat pouze s Li-lon akumulátory série Power-X-Change!

Power-X-Change

• 18 V, 1,5 Ah, 5 Li-lon článků
• 18 V, 2,0 Ah, 5 Li-Ion článků
• 18 V, 3,0 Ah, 10 Li-Ion článků
• 18 V, 4,0 Ah, 10 Li-Ion článků
• 18 V, 5,2 Ah, 10 Li-Ion článků

Li-Ion akumulátory série Power-X-Change se smějí nabíjet pouze pomocí nabíječky Power-X-Charger.

Varování!

Než začnete na přístroji provádět nastavení, vždy z něj vyjměte akumulátory.

5.1 Montáž foukací trubky (obr. 3a/b)

Foukací trubku (pol. 1) nasuňte na motorovou jednotku (pol. 3). Následně trubku zaaretujte otočením doprava.

Pozor! Trubkou se musí otočit až nadoraz, aby byla zaručena bezpečná aretace.

Stiskněte západkové tlačítko (obr. 4. / pol. C) akumulátoru tak, jak je znázorněno na obrázku 4, a zasuňte akumulátor do k tomu určeného otvoru. Jakmile je akumulátor v poloze, která je zobrazena na obrázku 4, dbejte na zacvaknutí západkového tlačítka! Demontáž akumulátoru se provádí v opačném sledu!

Upozornění!

Používejte pouze akumulátory se stejným stavem nabití. Nikdy nekombinujte plné a poloprázdné akumulátory. Oba akumulátory nabíjejte vždy současně.

Akumulátor se slabším nabitím určuje dobu chodu přístroje. Před provozem se musejí oba akumulátory zcela nabít.

5.3 Nabíjení akumulátoru (obr. 5)

1. Vyjměte akumulátor z přístroje. Stiskněte západkové tlačítko.
2. Porovnejte, zda souhlasí síťové napětí uvedené na typovém štítku se síťovým napětím, které je k dispozici. Zastrčte síťovou zástrčku nabíječky (D) do zásuvky. Zelená LED začne blíkat.
3. Zastrčte akumulátor (E) do nabiječky (D).
4. V bodě 11. „Indikace nabíječky“ najdete tabulku s významy LED indikací na nabíječce.
   Během nabíjení se může akumulátor trochu zahřívat. To je ovšem normální.

Pokud není možné akumulátor nabít, zkontrolujte,

• zda je v zásuvce sítové napětí,
- zda se kontakty akumulátoru bez problémů dotýkají nabíjecích kontaktů.

Pokud stále není možné akumulátor nabít, prosíme vás, abyste

• nabíječku

- a akumulátorový článek poslali na adresu našeho zákaznického servisu.

V zájmu dlouhé životnosti akumulátorového článku byste mělí vždy dbát na jeho včasné nabití. To je v každém případě nutné, pokud zjistíte, že výkon akumulátorového foukače listí začíná kle-sat. Akumulátorový článek nikdy kompletně nevy-bíjejte. Toto vede k defektu akumulátoru!

5.4 Montáž popruhu (obr. 3c/3d)

Nosný popruh (obr. 3c / pol. 4) připevněte na poutko (obr. 3c / pol. A) na motorovém tělese. Nosný popruh si položte kolem ramene a nastavte jeho délku tak, abyste mohli přístroj pohodlně vést.

Pozor: Noste popruh tak, aby byl zacvakávací uzávěr vždy v dosahu. V případě nouze lze přístroj rychle sejmout otevřením zacvakávacího uzávěru (obr. 3d / pol. B).

6. Obsluha

6.1 Zapnutí přístroje (obr. 6)

• Pro zapnutí stiskněte za-/vypínač (2) a držte ho stisknutý.
• Pro vypnutí za-/vypínač pustte.
- Nasměrujte proud vzduchu směrem dopředu a pohybujte se pomalu, abyste listí nebo zahradní odpady sfoukali na hromadu resp. odstranili z těžce přístupných míst.

CZ

6.2 Regulace počtu otáček (obr. 6)

Přístroj je vybaven elektronickou regulací počtu otáček. Otočte regulátor počtu otáček (obr. 6 / pol. 6) do požadované polohy. Provozujte přístroj pouze s potřebným počtem otáček a nenechávejte ho zbytečně běžet při příliš vysokých otáčkách.

6.3 Funkce turbo (obr. 6)

Pokud budete potřebovat zvýšený foukací výkon, např. pro odfoukání hromady mokrého listí, můžete stisknout tlačitko funkce turbo. (obr. 6 / pol. 5) Stisknutí tlačitka funkce turbo vede k tomu, že se krátkodobě zvýší počet otáček a tím i foukací výkon.

Pozor: Tlačítko funkce turbo nepoužívejte nikdy déle, než je nezbytně nutné, abyste snížili zatížení hlukem a zvýšili výdrž akumulátoru.

7. Čištění, údržba a objednání náhradních dílů

Nebezpečí!

Před odstavením a čištěním je nutné foukač listí vypnout a vyjmout akumulátor.

7.1 Čištění

• Udržujte bezpečnostní zařízení, větrací otvory a kryt motoru tak prosté prachu a nečistot, jak jen to je možné. Otřete přístroj čistým hadrem nebo ho profoukněte stlačeným vzduchem při nízkém tlaku.
• Doporučujeme přímo po každém použití přístroj vyčistit.
• Pravidelně přístroj čistěte vlhkým hadrem a trochou mazlavého mydla. Nepoužívejte čisticí prostředky nebo rozpouštědla; tyto by mohly narušit plastové díly přístroje. Dbejte na to, aby se do přístroje nedostala voda. Vniknutí vody do elektrického přístroje zvyšuje riziko úderu elektrickým proudem.

7.2 Údržba

• Při eventuálně vyskytnuvších se poruchách přístroje nechte provést kontrolu pouze autorizovaným odborníkem, resp. zákaznickým servisem.
• Uvnitř prístroje se nenalézají žádné další díly vyžadující údržbu.

7.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
• Číslo artiklu přístroje
• Identifikační číslo přístroje
• Číslo požadovaného náhradního dílu
Aktuální ceny a informace získáte na požádání ve vaší prodejně Hornbach.

8. Poruchy

Přístroj nefunguje:

Zkontrolujte stav nabití akumulátoru a funkčnost přístroje. Pokud přístroj i přes dostupné napěti nefunguje, zašlete ho prosím na uvedenou adresu zákaznického servisu.

9. Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

CZ

10. Indikace nabíječky

Stav indikace		Význam a opatření
Červená LED	Zelená LED
Vyp Bliká Provozní pohotovostNabiječka je připojena na síť a připravena k provozu, akumulátor není v nabiječce.
Zap Vyp Nabijení		Nabiječka nabíjí akumulátor režimem rychlého nabíjení.
Vyp zap Akumulátor je z 85%		nabitý a připravený k provozu.(Doba nabíjení 1,5 Ah akumulátor: 30 min)(Doba nabíjení 2,0 Ah akumulátor: 40 min)(Doba nabíjení 3,0 Ah akumulátor: 60 min)(Doba nabíjení 4,0 Ah akumulátor: 80 min)(Doba nabíjení 5,2 Ah akumulátor: 130 min)Poté se nabíjení přepne na šetrné nabíjení až do úplného nabití.(Doba nabíjení celkem 1,5 Ah akumulátor: cca 40 min)(Doba nabíjení celkem 2,0 Ah akumulátor: cca 50 min)(Doba nabíjení celkem 3,0 Ah akumulátor: cca 75 min)(Doba nabíjení celkem 4,0 Ah akumulátor: cca 100 min)(Doba nabíjení celkem 5,2 Ah akumulátor: cca 140 min)Opatření:Odeberte akumulátor z nabiječky. Odpojte nabiječku ze sítě.
Bliká Vyp Přizpůsobené nabíjení		Nabiječka se nachází v režimu šetrného nabíjení.Akumulátor je přítom z bezpečnostních důvodů nabíjen pomaleji a potřebuje více než 1 hod. To může mít následující přičiny:- Akumulátor nebyl dlouhou dobu nabíjen nebo se pokračovalo ve vy-bíjení vybitého akumulátoru (hluboké vybití)- Teplota akumulátoru neleží v ideálním rozsahu mezi 10 °C a 45 °C.Opatření:Počkejte, až bude nabíjení ukončeno, akumulátor může být i přesto dále nabíjen.
Bliká Bliká Chyba		Nabíjení již není možné. Akumulátor je defektní.Opatření:Defektní akumulátor se již nesmí nabíjet.Odeberte akumulátor z nabiječky
Zap Zap Porucha teploty		Akumulátor je příliš horký (např. přímé sluneční záření) nebo příliš stu-dený (pod 0 °C)Opatření:Odeberte akumulátor a uložte ho 1 den při pokojové teplotě (cca 20 °C).

CZ

11. Prohlášení o shodě ES

Prohlášení o shodě

Prohlašujeme, že výrobek popsanýv

části Technické parametry:

Pattfield®

ERGO TOOLS

Akumulátorový foukač listí PE-ALB 36 Li

vyrobený pro:

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Německo

splňuje požadavky následujících směrnic:

Směrnice o strojních zařízeních 2006/42/EC

Směrnice o elektromagnetické kompatibilitě 2014/30/EU

Směrnice o RoHS 2011/65/ES

Směrnice pro zařízení ve venkovním prostoru 2000/14/ES

a je v souladu s následujícími platnými harmonizovanými normami:

EN 60335-1/A11:2014

EN 50636-2-100:2014

EN 62233: 2008

EN 55014-1/A2:2011

EN 55014-2:2015

Shoda se směrnicí o hluku zařízení určených k použití ve venkovním prostoru je prokázána dodržením následujících hodnot emisí:

Změřená hladina akustického výkonu: 97,2 dB (A)

Zaručená hladina akustického výkonu: 100 dB (A)

Andreas Back

Vedení oddělení kvality, životního prostředí a CSR

Zplnomocněná osoba pro sestavení technických podkladů

Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (OEEZ). Takové zařízení může obsahovat nebezpečné a škodlivé látky. Toto nářadí musí být vráceno na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů.

Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte.

Použité baterie musí být řádně zlikvidovány. Obchody prodávající baterie a městská sběrná místa nabí- zejí speciální sběrné kontejnery k likvidaci baterií.

Technickézměny vyhrazeny

SK

Obsah

1. Bezpečnostné pokyny

Nebezpečenstvo!

1. Bezpečnost pracoviska

2. Elektrická bezpečnost

1. Fúkacie potrubie
2. Vypínač zap/vyp
3. Motorová jednotka
4. Nosný popruh
5. Tlačidlo turbo
6. Regulátor otáčok

2.2 Objem dodávky

• Motorovájednotka
• Fúkacie potrubie
- Nosný popruh
• Originálny návod na obsluhu

Nameraná hladina akustického hluku L _WA 97,2 dB (A)

Zaručená hladina akustického hluku L _WA .... 100 dB (A)

Vibrácia ahv ≤ 2,5 m/s ^2

Faktor neistoty K 1,5 m/s²

Hmotnost 2,5 kg

Ak by nebolo možné nabitie akumulátora, skontrolujte prosím,

• či je v zásuvke prítomné sietové napätie
• či je kontakt na nabíjacích kontaktoch v bezchybnom stave.

Ak by napriek tomu nemalo byt stále možné nabitie akumulátora, prosíme Vás, aby ste,

• nabíjačku

• a akumulátor

5.4 Montáž nosného popruhu (obr. 3c/3d)

Pred odstavením a čistením fúkač na lístie vypnite a vytiahnite akumulátor.

7.1 Čistenie

Vyhlasujeme, že produkt popiísaný v časti Technické údaje :

zodpovedá vo vyhotovení nasledovným smerniciam:

Nameraná hladina akustického hluku: 97,2 dB (A)

Zaručená hladina akustického hluku: 100 dB (A)

Andreas Back
