Produkttyp	Trådlös lövblåsare
Märke	Pattfield
Modell	PE-ALB 36 Li Basic
Märkspänning	36 V (2 x 18 V)
Tomgångshastighet	11 000 - 21 000 varv/min
Max. lufthastighet	150 km/h
Ljudtrycksnivå (LpA)	85,2 dB(A)
Uppmätt ljudeffektnivå (LWA)	97,2 dB(A)
Garanterad ljudeffektnivå (LWA)	100 dB(A)
Vibration (ahv)	≤ 2,5 m/s² (K=1,5 m/s²)
Vikt	2,5 kg
Batterityp	Li-ion Power-X-Change (18 V)
Kompatibla batterikapaciteter	1,5 / 2,0 / 3,0 / 4,0 / 5,2 Ah
Laddare	Power-X, ingång 200-250 V~, utgång 21 V DC, 3,0 A
Laddningstid (batteri 1,5 Ah)	Ca 40 min
Laddningstid (batteri 2,0 Ah)	Ca 50 min
Laddningstid (batteri 3,0 Ah)	Ca 75 min
Laddningstid (batteri 4,0 Ah)	Ca 100 min
Laddningstid (batteri 5,2 Ah)	Ca 140 min
Skyddsklass (apparat)	III
Skyddsklass (laddare)	II
Avsedd användning	Löv, gräs, små grenar
Funktioner	Blåsning, turboläge, hastighetsregulator
Medföljande tillbehör	Blåsrör, bärbälte, bruksanvisning
Rengöring	Fuktig trasa, inga lösningsmedel

Vanliga frågor - PE-ALB 36 Li Basic Pattfield

Vilket batteri ska användas med lövblåsaren PE-ALB 36 Li Basic?

Använd endast Li-ion Power-X-Change-batterier från 18 V-serien. Kompatibla kapaciteter är 1,5 Ah, 2,0 Ah, 3,0 Ah, 4,0 Ah och 5,2 Ah.

Hur laddar man batteriet?

Sätt batteriet i Power-X-laddaren ansluten till ett 200-250 V~-uttag. LED-lampan visar laddningsstatus. Ett fast rött och släckt grönt ljus innebär att batteriet är laddat till 85 % och redo att användas.

Fungerar lövblåsaren utan batteri?

Nej, apparaten levereras utan batteri och laddare. Den får endast användas med Power-X-Change-batterier.

Hur monterar man blåsröret?

Sätt motorenheten i blåsröret och vrid röret medurs till stopp för säker låsning.

Hur ställer man in blåshastigheten?

Vrid hastighetsregulatorn (markering 6) till önskat läge. Apparaten har också en turbo-knapp för tillfällig maximal effekt.

Vilka är de viktiga säkerhetsföreskrifterna?

Använd skyddsglasögon och hörselskydd. Håll barn och djur på avstånd. Använd inte apparaten i regn eller snö. Läs hela bruksanvisningen före användning.

Hur rengör och underhåller man lövblåsaren?

Före rengöring, ta ur batteriet. Rengör apparaten med en fuktig trasa och lite tvål. Använd inte lösningsmedel. Se till att inget vatten tränger in.

Vad gör jag om lövblåsaren inte startar?

Kontrollera att batteriet är laddat och att laddaren fungerar. Om problemet kvarstår, kontakta kundtjänst.

Hur förvarar man apparaten och batteriet?

Förvara apparaten på en mörk, torr och frostfri plats (5-30 °C). Batteriet ska vara laddat till minst 40 % och förvaras vid 10-20 °C. Undvik direkt solljus.

Var hittar man reservdelar?

För att beställa delar, ange apparattyp, artikelnummer och delnummer. Fråga i Hornbach-butiken eller kontakta kundtjänst.

BRUKSANVISNING PE-ALB 36 Li Basic Pattfield

S Översättning av originalbruksanvisning Batteridriven lövblåsare 36 V

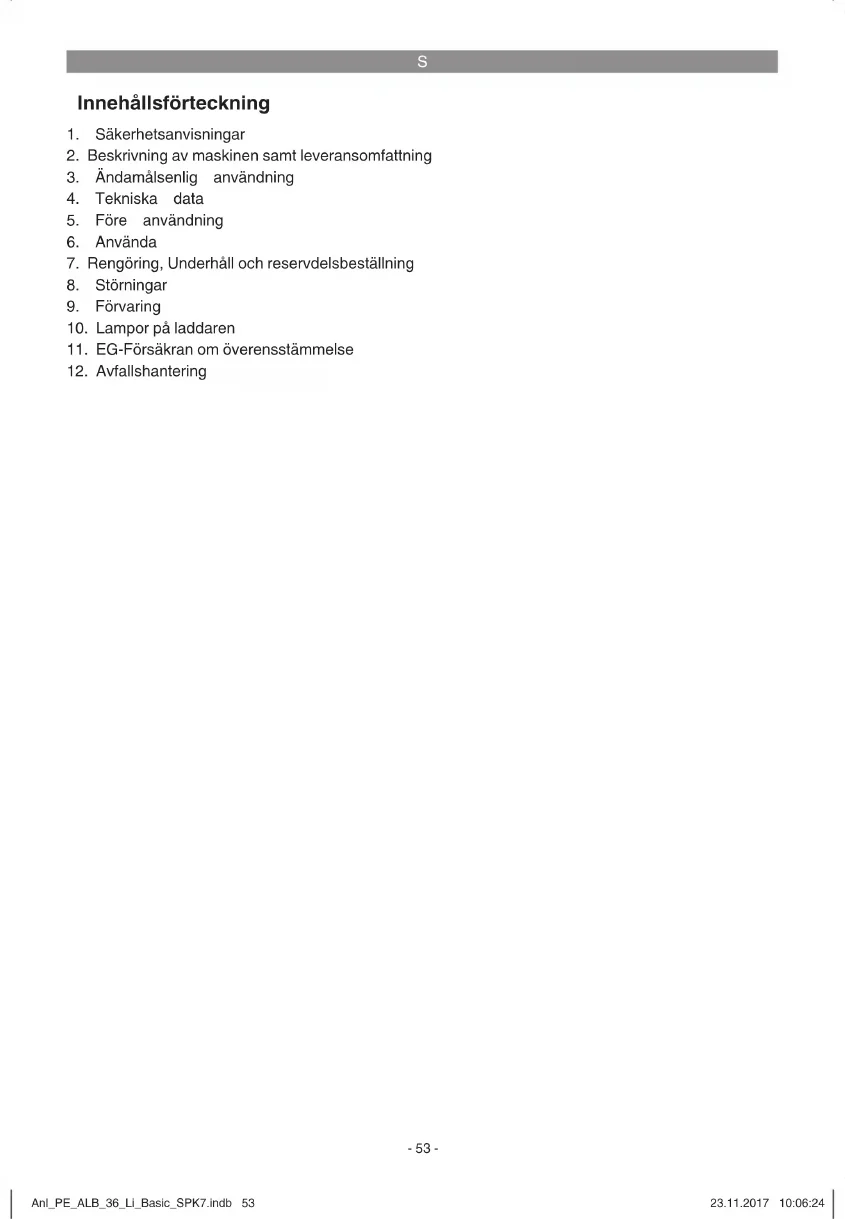

Innehållsförteckning

1. Säkerhetsanvisningar
2. Beskrivning av maskinen samt leveransomfattning
3. Ändamålsenlig användning
4. Tekniska data
5. Före användning
6. Använda
7. Rengöring, Underhåll och reservdelsbeställning
8. Störningar
9. Förvaring
10. Lampor på laddaren
11. EG-Försäkran om överensstämmelse
12. Avfallshantering

S

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Läs alla säkerhetsanvisningar och instruktioner. Försummelser vid iakttagandet av säkerhetsanvisningarna och instruktionerna kan förorsaka elstöt, brand och/eller svåra skador. Förvara alla säkerhetsanvisningar och instruktioner för framtiden.

Begreppet "elverktyg" som anges i säkerhetsanvisningarna gäller för såväl nätdrivna elverktyg (med nätkabel) som för batteridrivna elverktyg (utan nätkabel).

1. Arbetsplatssäkerhet

a) Se till att din arbetsplats är ren och har tillräcklig belysning. Dålig ordning samt otillräcklig belysning på arbetsplatsen kan leda till olycksfall.

b) Använd inte detta elverktyg i explosiv miljö där brännbara vätskor, gaser eller damm finns. Elverktyg genererar gnistor som kan antända damm eller ångor.

c) Se till att barn och andra personer inte befi nner sig i närheten av elverktyget när detta används. Om du distraheras finns det risk för att du förlorar kontrollen över elverktyget.

2. Elektrisk säkerhet

a) Elverktygets stickkontakt måste passa i stickuttaget. Stickkontakten får aldrig ändras på något sätt. Använd inga adapter-stickkontakter till jordade elverktyg. Riskerna för elektriska slag är lägre om stickkontakterna inte har ändrats och om passande stickuttag används.

b) Undvik kroppskontakt med jordade ytor, t ex rör, radiatorer, spisar och kylskåp.

Det finns större risk för elektriska slag om din kropp är elektriskt jordad.

c) Se till att elverktygen inte utsätts för regn eller annan fukt. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

d) Använd endast kabeln till de syften den är avsedd för, dvs. använd inte kabeln till att bära eller hänga upp elverktyget, eller till att dra ut stickkontakten ur stickutta-get. Se till att kabeln inte kommer i närheten av värme, olja, skarpa kanter eller rörliga maskindelar. Om kabeln har skadats eller snotts runt höjs risken för elektriska slag.

e) Om du jobbar med ett elverktyg utomhus, får du endast använda en förlängningskabel som är avsedd för utomhusbruk. Med en förlängningskabel som är lämplig för utomhusbruk sänks risken för elektriska slag.

f) Om det inte går att undvika att använda elverktyget i fuktig omgivning, måste du använda en jordfelsbrytare. Om en jordfelsbrytare används sänks risken för elektriska slag.

3. Säkerhet för personer

a) Var uppmärksam och var medveten om vilka arbetsuppgifter du vill utföra. Var försiktig när du hanterar elverktyget. Använd aldrig elverktyget om du är trött eller om du är påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet när du använder elverktyget kan leda till allvarliga personskador.

b) Bär personlig skyddsutrustning och alltid skyddsglasögon. Om du bär personlig skyddsutrustning, t ex ansiktsmask, halkfria skyddsskor, skyddshjälm eller hörselskydd, beroende på typ och användning av elverktyg, kan risken för personskador sänkas.

c) Undvik att starta upp elverktyget oavsiktligt. Kontrollera att elverktyget har slagits ifrån innan du ansluter det till elnätet eller batterier. Detsamma gäller om du ska lyfta upp eller bära elverktyget. Det finns risk för olyckor om du håller ett finger på strömbrytaren medan du bär elverktyget, eller om strömbrytaren är tillslagen när du ansluter elverktyget till elnätet.

d) Ta bort inställningsverktygen eller nycklarna innan du slår på elverktyget. Ett verktyg eller en nyckel som sitter i en roterande del kan leda till personskador.

e) Undvik onormala kroppshållningar. Se till att du står stabilt och håll alltid balansen. Därigenom kan du bättre kontrollera elverkty-

S

get i en oväntad situation.

f) Bär lämpliga kläder. Bär aldrig löst sittande kläder eller smycken. Se till att här, kläder och handskar inte befi nner sig i närheten av rörliga delar. Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g) Om dammsugare och anläggningar för dammupptagning kan monteras måste du övertyga dig om att dessa har anslutits och används på föreskrivet sätt. Med dammsugning är det möjligt att reducera personrisker pga dammbildning.

1. Använda och hantera det elverktyget

a) Overbelasta inte elverktyget. Använd endast elverktyget till avsedda arbetsuppgifter. Ett passande elverktyg fungerar bäst och säkrast inom det angivna eff ektområdet.

b) Använd aldrig elverktyget om strömbrytaren är defekt. Ett elverktyg som inte längre kan slås på resp. ifrån är farligt och måste därför repareras.

c) Dra ut stickkontakten ur stickuttaget och/ eller dra ut batteriet innan du gör några inställningar på elverktyget, byter tillbehör eller lägger undan elverktyget. Denna försiktighetsåtgård förhindrar att elverktyget startar oavsiktligt.

d) När ett elverktyg inte används ska det förvaras utom räckhåll för barn. Låt endast sådana personer använda elverktyget som känner till det och som har läst igenom dessa anvisningar. Elverktyg är farliga om de används av oerfarna personer.

e) Vårda dina elverktyg noggrant. Kontrollera att rörliga delar fungerar på avsett vis och inte kläms fast, om delar har brutits loss eller har skadats så svårt att elverktygets funktion är begränsad. Lämna in elverktyget för reparation av skadade delar innan du använder elverktyget. Många olyckor kan härledas till dåligt underhåll på elverktyg.

f) Se till att skärverktygen är vassa och rena. Skärverktyg som underhålls noggrant och som har vassa skär kläms inte fast så fort och underlättar dessutom arbetet.

g) Använd elverktyg, tillbehör, insatsverktyg osv enligt dessa instruktioner. Beakta arbetsvillkoren och vilka arbetsuppgifter som ska utföras. Om elverktyg används till andra ändamål än de som är avsedda, fi nns det risk för att farliga situationer uppstår.

1. Använda och hantera det batteridrivna verktyget

a) Ladda endast batterierna i laddare som rekommenderats av tillverkaren. Det finns risk för brand om ett batteri laddas i en laddare som inte är avsedd för denna typ av batterier.
b) Använd endast avsedda batterier i elverktygen. Om andra batterier används finns det risk för personskador och brandfara.
c) Förvara batterier som inte används på tillräckligt avständ från gem, mynt, nycklar, spik, skruvar och andra metallföremål som kan förorsaka en elektrisk överbryggning mellan kontakterna. En kortslutning mellan batteriets kontakter kan leda till brännskador eller brand.
d) Vid felaktig användning fi nns det risk för att batterivätska läcker ut ur batteriet. Undvik kontakt med denna vätska. Om du av misstag kommer i beröring med sådana vätskor måste du genast spola av med vatten. Om vätskan har kommit in i ögonen måste du dessutom kontakta läkare. Batterivätska som har läckt ut kan förorsaka hudirritation eller brännskador.
6. Service
a) Låt endast kvalifi cerad fackpersonal reparera ditt elverktyg. Endast original-reservdelar får användas. Därmed kan man garantera att elverktyget fortfarande är säkert.

Särskilda säkerhetsanvisningar

Vi tillverkar varje batteripaket mycket noggrant. Därmed kan vi garantera att batterierna som du använder har maximal energitäthet, livslängd och säkerhet. Battericellerna har fi era säkerhetsfunktioner på olika nivåer. Efter att varje enstaka cell har formaterats registreras dess elektriska parametrar. Dessa data används därefter för att kunna gruppera optimala batteripaket. Trots alla säkerhetsåtgärder måste man alltid hantera batterierna varsamt. För en säker drift måste följande punkter tvunget beaktas.

En säker drift är endast möjlig om battericellerna är intakta! En felaktig hantering leder till skador på cellerna.

Obs! Olika analyser har bekräftat att en felaktig användning och bristfällig skötsel ofta är en orsak till skador på högeff ektbatterier.

S

Anvisningar för hantering av batteriet

1. Batteriet som medföljer den batteridrivna produkten är inte uppladdat. Det måste därför laddas upp innan du kan använda det för första gången.
2. För bästa möjliga batteriprestanda bör du undvika djupa urladdningscykler. Ladda batteriet ofta.
3. Förvara ditt batteri på en sval plats, helst vid 15°C, och håll det uppladdat till 40 %.
4. Litiumjon-batterier är utsatta för en naturlig åldring. Batteriet måste bytas ut senast när kapaciteten uppgår till endast 80 % av ett nytt batteri. Svaga celler i ett förbrukat batteri kan inte längre uppfylla de eff ektkraven och utgör därmed en säkerhetsrisk.
5. Kasta aldrig förbrukade batterier i eld. Explosionsfara!
6. Sätt inte eld på batteriet och förbränn det inte.
7. Batterier får inte djupurladdas! En djupurladdning skadar battericellerna. Den vanligaste orsaken till djupurladdning är att batterierna har förvarats för lång tid eller att delvis urladdade batterier inte har använts. Avbryt arbetet när du märker att eff ekten i elverktyget avtar markant eller om skyddselektroniken löser ut. Batteriet får endast läggas undan för förvaring efter att det har laddats upp komplett.
8. Skydda batterier och verktyg mot överbelastning! Överbelastning leder snabbt till överhettning och skador på cellerna i batterihöljets inre. Överhettningen märks inte av på utsidan.
9. Undvika skador och slag! Byt genast ut batterier som har fallit ned från en meters höjd eller mer, eller som har utsatts för kraftiga slag. Detta gäller även om batteriets hölje verkar vara oskadat. Battericellerna i batteriets inre kan vara allvarligt skadade. Beakta även instruktionerna för hantering av förbrukade batterier.
10. Vid överbelastning och överhettning kopplar den integrerade säkerhetsfränkopplingen ifrån elverktyget av skyddsskäl. Varning! Fortsätt inte att trycka in strömbrytaren efter att skyddskretsen har slagit ifrån elverktyget. Detta kan leda till skador på batteriet.
11. Använd endast original-batterier. Om andra batterier används fi nns det risk för personskador, explosion och brandfara.

Anvisningar för laddare och laddning

1. Beakta uppgifterna som anges på laddarens typskylt. Anslut laddaren endast till sådan nätspänning som anges på typskylten.
2. Skydda laddaren och ledningen mot skador och vassa kanter. Skadade kablar måste genast bytas ut av en behörig elinstallatör.
3. Se till att laddaren, batterierna och den batteridrivna produkten är otillgängliga för barn.
4. Använd inga skadade laddare.
5. Använd inte den medföljande laddaren för att ladda andra batteridrivna produkter.
6. Batteriet värms upp vid alltför stor belastning. Låt batteriet svalna till rumstemperatur innan du laddar det.
7. Batterier får inte överladdas! Beakta de maximala laddningstiderna. Dessa laddnings-tider gäller endast för urladdade batterier. Om ett batteri som är uppladdat, antingen helt eller delvis, ansluts fl era gånger kommer detta att leda till överladdning, samtidigt som cellerna skadas. Låt inte batterierna sitta kvar i laddaren i fl era dagar.
8. Använd och ladda aldrig batterier om du tror att de inte har laddats under senaste 12 månaderna. Det finns hög risk för att batteriet redan har omfattande skador (djupurladdning).
9. Om batteriet laddas vid en temperatur under 10°C kommer cellerna att skadas kemiskt. Detta kan leda till brand.
10. Använd inga batterier som har värmts upp under laddningen. Det fi nns risk för att battericellerna har skadats.
11. Använd inga batterier som har deformerats under laddning, eller som uppvisar andra otypiska symptom (läckande gas, knackande eller väsande ljud).
12. Ladda inte ur batteriet helt (rekommenderad urladdning max. 80 %). En komplett urladdning leder till att battericellerna åldras i förtid.
13. Lämna aldrig batterierna utan uppsikt medan de laddas!

Skydda mot miljöpåverkan

1. Bär lämpliga arbetskläder. Använd skyddsglasögon.
2. Skydda din batteridrivna produkt och laddaren mot fukt och regn. Fukt och regn kan leda till farliga skador på battericellerna.
3. Använd inte den batteridrivna produkten i närheten av ångor eller brännbara vätskor.
4. Använd laddaren och batteridrivna produkter endast i torrt skick och vid en omgivningstemperatur mellan 10 och 40°C.

S

1. Förvara inte batteriet på platser som kan upp-nå en temperatur över 40°C, i synnerhet inte i fordon som har parkerats i solen.
2. Skydda batterierna mot överhettning! Överbelastning, överladdning eller solstrålning leder till överhettning och skador på cellerna. Ladda inte och använda inte batterier som har överhettats – byt genast ut dem.
3. Förvaring av batterier, laddare och batteridrivna produkter. Förvara laddaren och din batteridrivna produkt endast i torra utrymmen vid en omgivningstemperatur mellan 10 och 40°C. Förvara litiumjon-batteriet svalt och torrt vid 10-20°C. Skyddas mot luftfuktighet och direkt solstrålning. Förvara batterierna endast i laddat skick (min. 40 % uppladdat).
4. Förhindra att litiumjon-batteriet fryser till. Batteriet som har lagrats längre än 60 minuter under 0°C måste kastas.
5. Var försiktig när du hanterar batterier med tanke på den elektrostatisk laddningen: elektrostatiska urladdningar leder till skador på skyddselektroniken och battericellerna! Undvik därför tvunget att elektrostatisk uppladdning uppstår och rör aldrig vid batteriets poler!

Extra säkerhetsanvisningar

• Gå alltid lugnt med maskinen, och spring inte.
Se till att ventilationsöppningen alltid är ren.
- Rikta aldrig blåsöppningen mot personer eller djur.
- Maskinen får endast användas under normala arbetstider, dvs. inte tidigt på morgonen eller sent på kvällen när det finns risk för att andra personer störs. Beakta tillåtna arbetstider som har angetts av behöriga myndigheter.
- Ta loss främmande föremål med en kratta och en borste innan du börjar blåsa.
- Om omgivningarna är dammiga kan du fukta ytan eller montera en bevattningsdel (om sådan finns).
- Det kompletta blåsmunstycket ska användas så att luftflödet leds så nära marken som möjligt.
- Var uppmärksam på barn, husdjur och öppna fönster, och se till att du blåser bort föremål på ett säkert sätt.
- Varning: Maskinen är inte lämplig för att användas av barn.
- Varning: Risk för personskador av roterande delar.
- Varning: Använd inte maskinen i närheten av öppna fönster.

Fara!

Innan maskinen kan användas måste särskilda säkerhetsanvisningar beaktas för att förhindra olyckor och skador. Läs därför noggrant igenom denna bruksanvisning och dessa säkerhetsanvisningar. Förvara dem på ett säkert ställe så att du alltid kan hitta önskad information. Om maskinen ska överlåtas till andra personer måste även denna bruksanvisning och dessa säkerhetsanvisningar medfölja. Vi övertar inget ansvar för olyckor eller skador som har uppstått om denna bruksanvisning eller säkerhetsanvisningarna åsidosätts.

Förklaring av skylten på maskinen (se bild 7)

1. Läs igenom bruksanvisningen före driftstart.
2. Använd inte maskinen vid regn eller snö. Skydda maskinen mot fukt.
3. Se till att inga andra personer finns i farozonen.
4. Använd ögon- och hörselskydd.
5. Skyddsklass III / skyddsklenspänning
6. Laddningsbara batterier får endast förvaras i torra utrymmen med en omgivningstemperatur mellan +10°C och +40°C. Se till att batterierna har laddats innan de läggs undan för förvaring (laddade till minst 40 %).
7. Skyddsklass II
8. Endast avsedd för användning i torra utrymmen.

2. Beskrivning av maskinen samt leveransomfattning

2.1 Beskrivning av maskinen (bild 1/2)

1. Blåsrör
2. Strömbrytare
3. Motorenhet
4. Bärsele
5. Turboknapp
6. Varvtalsreglage

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av beskrivningen av leveransen. Om delar saknas vill vi be dig ta kontakt med vårt servicecenter eller byggmarknaden där du köpte produkten inom fem dagar efter att du köpte artikeln. Tänk på att du måste visa upp ett giltigt kvitto. Beakta även garantitabellen i garantibestämmelserna i slutet av bruksanvisningen.

• Öppna förpackningen och ta försiktigt ut produkten ur förpackningen.
  • Ta bort förpackningsmaterialet samt förpack-

S

nings- och transportsäkringar (om förhanden).

• Kontrollera att leveransen är komplett.
• Kontrollera om produkten eller tillbehörsdelarna har skadats i transporten.
• Spara om möjligt på förpackningen tills garantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är ingen leksak! Barn får inte leka med plastpåsar, folie eller smådelar! Risk för att barn sväljer delar och kvävs!

3. Ändamålsenlig användning

Den batteridrivna lövblåsaren är endast godkänd för löv och trädgårdsavfall som gräs eller mindre kvistar. Andra användningssätt är inte tillåtna.

Maskinen får endast användas till sitt avsedda ändamål. Användningar som sträcker sig utöver detta användningsområde är ej ändamålsenliga. För materialskador eller personskador som resulterar av sådan användning ansvarar användaren själv. Tillverkaren övertar inget ansvar.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats för kommersiell, hantverksmässig eller industriell användning. Vi ger därför ingen garanti om maskinen används inom kommersiella, hantverksmässiga eller industriella verksamheter eller vid liknande aktiviteter.

4. Tekniska data

Tomgångsvarvtal η b ......11.000-21.000 min ^-1
Lufthastighet max.: 150 km/h
Skyddsklass ....III
Ljudtrycksnivå L nA 85,2 dB (A)
Uppmätt ljudeff ektnivå LWA 97,2 dB (A)
Garanterad ljudeff ektnivå L_WA 100 dB (A)
Vibration a_hv ≤ 2,5m / s
Osäkerhet K 1,5 m/s ^2
Vikt 2,5 kg

Bullret från denna maskin kan överskrida 85 dB(A). I sådana fall ska användaren skyddas med bullerskyddande åtgärder.

Vibrationsemissionsvärdet som anges har mätts upp med en standardiserad provningsmetod och kan variera beroende på vilket sätt som elverktyget används. I undantagsfall kan det faktiska värdet överstiga det angivna värdet.

Vibrationsemissionsvärdet som anges kan även användas för en första bedömning av inverkan från maskinen.

Varning!

Vibrationsvärdet förändras pga. elverktygets användningsområde och kan i undantagsfall ligga över det angivna värdet.

Maskinen levereras utan batterier och utan laddare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power-X-Change!

Power-X-Change

• 18 V, 1,5 Ah, 5 Li-jon-celler
• 18 V, 2,0 Ah, 5 Li-jon-celler
• 18 V, 3,0 Ah, 10 Li-jon-celler
• 18 V, 4,0 Ah, 10 Li-jon-celler
• 18 V, 5,2 Ah, 10 Li-jon-celler
Li-jon-batterierna i serien Power-X-Change får endast laddas med Power-X-laddaren.

Laddare Power-X-Charger

Ingångsspänning ......200-250 V \~ 50-60 Hz

Utgångsspänning....21VDC

Utgångsström 3,0 A

Skyddsklass II/回

Begränsa uppkomsten av buller och vibration till ett minimum!

• Använd endast intakta maskiner.
• Underhåll och rengör maskinen regelbundet.
• Anpassa ditt arbetssätt till maskinen.
• Överbelasta inte maskinen.
• Lämna in maskinen för översyn vid behov.
- Slå ifrån maskinen om den inte används.
Bärhandskar.

S

5. Före användning

Obs!

Maskinen levereras utan batterier och utan laddare. Tänk på att maskinen endast får användas med Li-jon-batterier från serien Power-X-Change!

Power-X-Change

• 18 V, 1,5 Ah, 5 Li-jon-celler
• 18 V, 2,0 Ah, 5 Li-jon-celler
• 18 V, 3,0 Ah, 10 Li-jon-celler
• 18 V, 4,0 Ah, 10 Li-jon-celler
• 18 V, 5,2 Ah, 10 Li-jon-celler

Li-jon-batterierna i serien Power-X-Change får endast laddas med Power-X-laddaren.

Varning!

Dra alltid ut batterierna innan du gör några inställningar på maskinen.

5.1 Montera blåsröret (bild 3a/b)

Sätt samman motorenheten (pos. 3) och blåsröret (pos. 1). Förregla därefter röret genom att vrida det åt höger.

Obs! Röret ska vridas tills det tar emot för att garantera en säker förregling.

5.2 Montera batteriet (bild 4)

Tryck in spärrknappen på batteriet enligt beskrivningen i bild 4a (bild 4/pos. C) och skjut sedan in batteriet i det härför avsedda batterifästet. När batteriet befi nner sig i läget som visas i bild 4b måste du se till att spärrknappen snäpper in. Ta ut batteriet i omvänd ordningsföljd.

Märk

Använd alltid batterier med samma laddningsnivå, och kombinera aldrig laddade och halvfulla batterier. Ladda alltid båda batterier samtidigt. Batteriet med den lägre laddningsnivån avgör maskinens drifttid. Ladda båda batterier komplett innan maskinen tas i drift.

5.3 Ladda batteriet (bild 5)

1. Dra ut batteriet ur maskinen. Tryck in spärrknappen.
2. Kontrollera att nätspänningen som anges på märkskylten stämmer överens med nätspänningen i vägguttaget. Anslut laddarens (D) stickkontakt till vägguttaget. Den gröna lysdioden börjar blinka.

3. Sätt batteriet (E) på laddaren (D).

4. Under punkt 11 „Lampor på laddaren“ fi nns en tabell som förklarar vad de olika lysdioderna på laddaren betyder.

Medan batteriet laddas värms det en aning. Detta är dock normalt.

Om batteriet inte kan laddas måste du kontrollera

• att nätspänning finns i vägguttaget
- att det finns fullgod kontakt vid laddningskontakterna

Om batteriet fortfarande inte kan laddas måste du skicka in

- laddarenoch

- batteriet

till vår kundtjänstavdelning.

För att batteriets livslängd ska bli så lång som möjligt ska batteriet alltid laddas i god tid. Detta är alltid nödvändigt om du märker att den batteridrivna lövblåsarens prestanda börjar försvagas. Se till att batteriet aldrig laddas ur helt. Detta leder till att batteriet förstörs!

5.4 Montera bärselen (bild 3c/3d)

Fäst bärselen (bild 3c / pos. 4) i öglan (bild 3c / pos. A) på motorkåpan. Lägg bärselen över skuldran och ställ in längden så att du kan styra maskinen bekvämt.

Obs! Bär bärselen så att spännlåset alltid är åtkomligt. I en nödsituation kan maskinen snabbt tas av genom att spännlåset (bild 3d / pos. B) öppnas.

6. Använda

6.1 Slå på maskinen (bild 6)

• Tryck in strömbrytaren (2) och håll den intryckt för att slå på maskinen.
• Släpp strömbrytaren om du vill slå ifrån maskinen.
• Rikta luftstrålen framåt och gå långsamt framåt. Blås samman löv eller trädgårdsavfall eller ta bort dem från svåråtkomliga ställen.

6.2 Varvtalsreglering (bild 6)

Maskinen är utrustad med en varvtalsreglering. Vrid varvtalsreglaget (bild 6 / pos. 6) till avsett läge. Använd endast maskinen med erforderligt varvtal och låt den aldrig varva upp i onödan.

S

6.3 Turboläge (bild 6)

Om en högre blåsprestanda krävs, t ex för att blåsa bort blöta löv, kan du trycka in turboknappen (bild 6 / pos. 5). När turboknappen trycks kommer varvtalet att höjas under kort tid, vilket även ger en högre blåsprestanda.

Obs! För att minska bullret och förlänga batteriets livslängd ska turboknappen aldrig trycks in längre än nödvändigt.

7. Rengöring, Underhåll och reservdelsbeställning

Fara!

Dra alltid ut batteriet inför rengöring.

7.1 Rengöra maskinen

• Håll skyddsanordningarna, ventilationsöppningarna och motorkåpan i så damm- och smutsfritt skick som möjligt. Torka av maskinen med en ren duk eller blås av den med tryckluft med svagt tryck.
• Vi rekommenderar att du rengör maskinen efter varje användningstillfälle.
• Rengör maskinen med jämna mellanrum med en fuktig duk och en aning såpa. Använd inga rengörings- eller lösningsmedel. Dessa kan skada maskinens plastdelar. Se till att inga vätskor tränger in i maskinens inre. Om vatten tränger in i ett elverktyg höjs risken för elektriska slag.

7.2 Underhåll

• Vid eventuella störningar får apparaten endast kontrolleras av en behörig tekniker eller av en kundtjänstverkstad.
• I maskinens inre finns inga delar som kräver underhåll.

7.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reservdelar:

• Maskintyp
  • Maskinensartikel-nr.
  • Maskinensident-nr.
• Reservdelsnummer för erforderlig reservdel Hör efter med din Hornbach byggmarknad för aktuella priser och information.

8. Störningar

Maskinen startar inte: Kontrollera att batteriet är fulladdat och att laddaren fungerar. Om maskinen inte fungerar trots att spänning fi nns i nätet, ska den skickas in till kundtjänst (se adress).

9. Förvaring

Förvara produkten och dess tillbehör på en mörk, torr och frostfri plats samt otillgängligt för barn. Den bästa förvaringstemperaturen är mellan 5 och 30°C. Förvara elverktyget i originalförpackningen.

S

10. Lampor på laddaren

Indikeringsstatus		Betydelse och åtgärder
Röd lysdiod	Grön lysdiod
Från Blinkar	Driftberedd	Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.
Till Från Laddning		Laddaren snabbladdar batteriet.
Från Till Batteriet har laddats		till 85 % och är klar för användning.(Laddningstid 1,5 Ah-batteri: 30 min )(Laddningstid 2,0 Ah-batteri: 40 min )(Laddningstid 3,0 Ah-batteri: 60 min )(Laddningstid 4,0 Ah-batteri: 80 min )(Laddningstid 5,2 Ah-batteri: 130 min )Därefter kopplar laddaren om till skonladdning tills batteriet har laddats helt.(Total laddningstid 1,5 Ah-batteri: ca 40 min)(Total laddningstid 2,0 Ah-batteri: ca 50 min)(Total laddningstid 3,0 Ah-batteri: ca 75 min)(Total laddningstid 4,0 Ah-batteri: ca 100 min)(Total laddningstid 5,2 Ah-batteri: ca 140 min)Åtgärd:Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.
Blinkar Från	Anpassningsladdning	Laddaren har ställts in på ett läge för skonsam laddning.Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer än 1 timme. Detta kan ha följande orsaker:- Batteriet har inte laddats på lång tid eller ett tomt batteri har laddats ur (djupurladdning).- Batteriets temperatur befinner sig inte inom idealintervallet 25^ till 45^ .Åtgärd:Vänta tills batteriet har laddats, batteriet kan ändå laddas.
Blinkar Blinkar	Störning	Batteriet kan inte längre laddas. Batteriet är defekt.Åtgärd:Du får inte längre ladda det defekta batteriet.Ta ut batteriet ur laddaren.
Till Till Temperaturstörning		Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0^ ).Åtgärd:Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20^ ).

11. EG-Försäkran om överensstämmelse

Försäkran om överensstämmelse

inýgar att produkten som beskrivs under Tekniska data :

uppfyller bestämmelserna i följande direktiv

Maskindirektivet 2006/42/EC

EMC- direktivet 2014/30/EU

RoHS 2011/65/EU

och i enlighet med följande tillämpliga standarder

EN 60335-1/A11:2014

EN 50636-2-100:2014

EN 62233: 2008

EN 55014-1/A2:2011

EN 55014-2:2015

Överensstämmelsen med direktivet för

utomhusutrustning bekräftas genom iakttagande av följande emissionsvärden:

Uppmätt ljudeffektnivå: 97,2 dB (A)

Garanterad ljudeffektnivå: 100 dB (A)

ppa. Andreas Jack

Andreas Back

Kvalitetskontrollchef, miljö & CSR

Befullmäktigad för sammanställning av tekniska underlag

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Dessa verktyg måste lämnas till miljöstation för återvinning av elektronik- och elskrot och får inte slängas i osorterat kommunalt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.

Låt inte barn leka med plastpåsar eller annat förpackningsmaterial eftersom kvävningsfara och fara för andra skador föreligger. Förvara allt sådant material på säker plats eller lämna till miljövänlig återvinning.

Uttjänta batterier måste omhändertas korrekt. Hos batteriförsäljare och på miljöstationer finns särskilda behållare för insamling av batterier.

Med förbehåll för tekniska ändringar.

CZ

Obsah
