| Tip produs | Polizor unghi electric portabil |
| Marcă | Fein |
| Model | CG 15150 BLP |
| Aplicații | Șlefuire uscată, tăiere, șlefuire, periere metal și piatră |
| Alimentare | Rețea 230 V~, 50/60 Hz |
| Izolație dublă | Da |
| Diametrul max. al discului | 150 mm |
| Viteză reglabilă | Da, preselecție electronică |
| Frână | Da, frâna sculei |
| Protecție împotriva repornirii accidentale | Da |
| Controler de blocare | Da, oprire automată în caz de blocare |
| Supravegherea reculului | Da, oprire automată |
| Pornire lină | Da |
| Dispozitiv anti-cădere | Da, punct de fixare pe sculă |
| Indicator LED | LED verde: funcționare normală, clipire: suprasarcină termică, stins: defecțiune |
| Întreținere | Curățați regulat orificiile de ventilație cu aer comprimat uscat |
| Piese de schimb | Disponibile pe www.fein.com, utilizați numai piese originale |
| Garanție | Garanție legală + declarație de garanție producător |
Întrebări frecvente - CG 15150 BLP Fein
Întrebările utilizatorilor despre CG 15150 BLP Fein
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Tocător în format PDF gratuit! Găsiți manualul dvs. CG 15150 BLP - Fein și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. CG 15150 BLP mărcii Fein.
MANUAL DE UTILIZARE CG 15150 BLP Fein

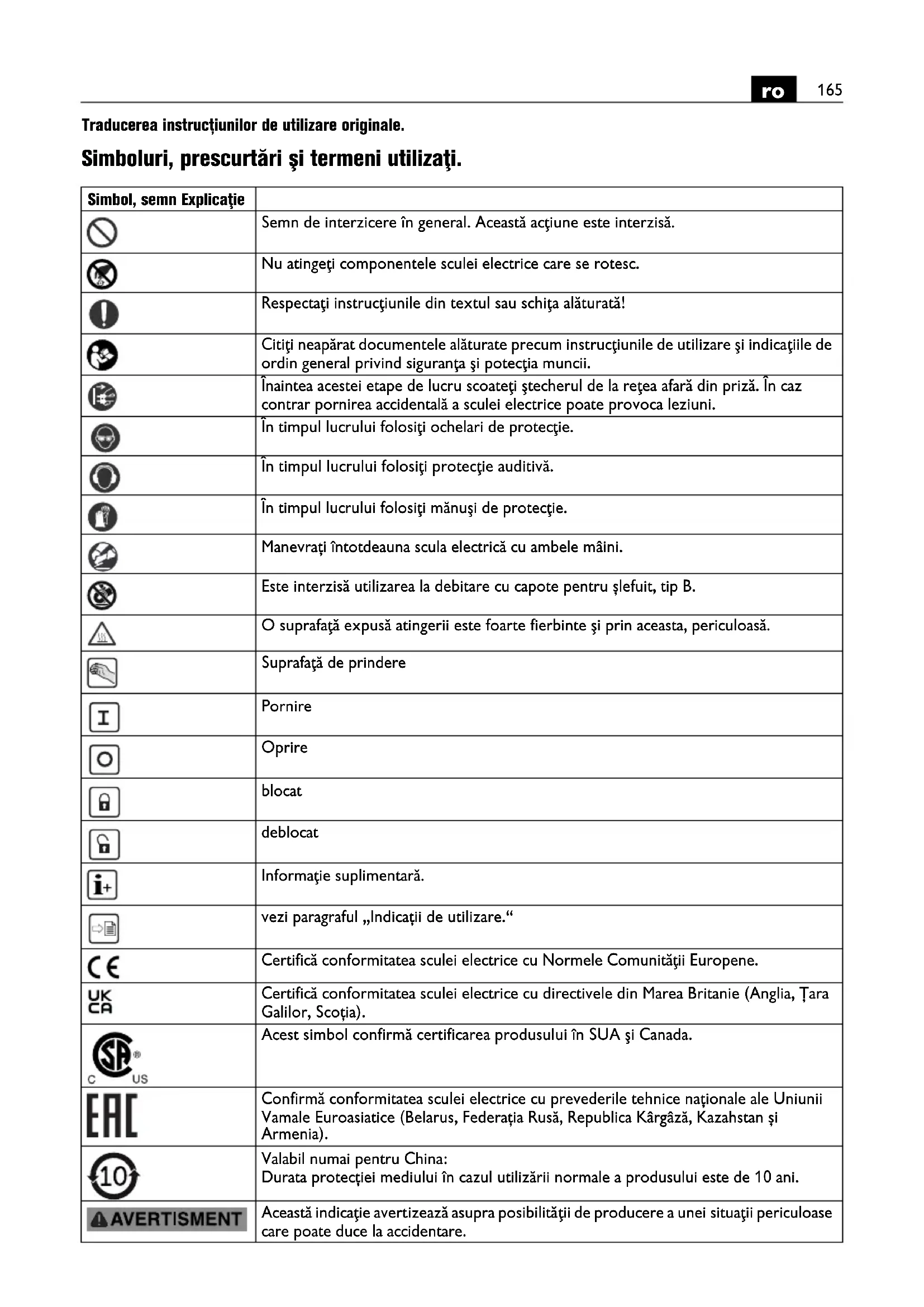

Traducerea instrucțiunilor de utilizare originale.
Simboluri, prescurtări și termeni utilizati.
| Simbol, semn Explicație | |
| [WAB6] | Semn de interzicere în general. Această acțiune este interzisă. |
 | Nu atingeți componentele sculei electrice care se rotesc. |
 | Respectați instrucțiunile din textul sau schița alăturată! |
 | Citiți neapărat documentele alăturate precum instrucțiunile de utilizare și indicațiile de ordin general privind siguranța și potecția muncii. |
 | Înaintea acestei etape de lucru scoateți ștecherul de la rețea afară din priză. În caz contrar pornirea accidentală a sculei electrice poate provoca leziuni. |
 | În timpul lucrului folosiți ochelari de protecție. |
 | În timpul lucrului folosiți protecție auditivă. |
 | În timpul lucrului folosiți mănuși de protecție. |
 | Manevrați întotdeauna scula electrică cu ambele mâini. |
 | Este interzisă utilizarea la debitare cu capote pentru șlefuit, tip B. |
 | O suprafață expusă atingerii este foarte fierbinte și prin aceasta, periculoasă. |
 | Suprafață de prindere |
 | Pornire |
 | Oprire |
 | blocat |
 | deblocat |
 | Informație suplimentară. |
 | vezi paragraful „Indicații de utilizare.“ |
| [2KBW] | Certifică conformitatea sculei electrice cu Normele Comunității Europene. |
 | Certifică conformitatea sculei electrice cu directivele din Marea Britanie (Anglia, Țara Galilor, Scoția). |
 | Acest simbol confirmă certificarea produsului în SUA și Canada. |
 | Confirmmă conformitatea sculei electrice cu prevederile tehnice naționale ale Uniunii Vamale Euroasiatice (Belarus, Federația Rusă, Republica Kârgâză, Kazakhstan și Armenia). |
 | Valabil numai pentru China:Durata protecției mediului în cazul utilizării normale a produsului este de 10 ani. |
[SDOZ] | Această indicație avertizează asupra posibilității de producere a unei situații periculoase care poate duce la accidentare.Colectați separat sculele electrice și alte produse electronice și electrice scoase din uz și direcționați-le către o stație de reciclare ecologică. |
 | Marchează ambalaje și produse reciclabile, care trebuie colectate și evacuate separat la deșeuri. |
| [0724] | Produs cu izolație dublă sau întărită |
 | Turație mică |
 | Turație mare |
| ~ (a. c.) Curent alternativ | |
| (Ax – Zx) Marcaj pentru scopuri interne | |
| (**) poate conține cifre sau litere | |
| Simbol Unitate de măsură internațională |  | |
 | /min, min ^-1 , rpm, r/min Tu |  |
 | /min, min ^-1 , rpm, r/min Tu |  măsurată de mers în gol |
| [tmol] | W Putere nominală | [tmol] |
| [tmol] | W Putere în sarcină | [tmol] |
| [tmol]ensiune de măsurare | [tmol] | |
| [tmol]recvență | [tmol] | |
| [tmol] | mm Dimensiune, filet metr | [tmol] |
| [tmol]m Diametrul unei piese rotunde | ||
 | mm | [tmol]=Diametru disc de șlefuire/tăiere  =Diametru orificiu de prindere  =grosime unealtă capotă A-1  =grosime unealtă capotă B-1 [ggcd]=grosime unealtă capac de protecție B-3 |
 | mm | [tmol]=Diametru max. disc de abraziv |
 | mm M=Filet flanșă de strâr | [tmol]=ZGGTungimea arborelui filetat |
 | mm | [tmol]=Diametru maxim perie oală  Filet flanșă de prindere/accesoriu [ggcd].ungime maximă sârmă |
 | mm | [tmol]=diametru max. carotă diamantată  Filet flanșă de prindere/accesoriu |
| [mmol] | kg | [mmol]utate conform EPTA-Procedure 01 |
| [mmol] | dB(A) | [mmol]el presiune sonoră |
| [mmol] | dB(A) | [mmol]el putere sonoră |
| [mmol]eak | dB Nivel maxim putere sol | [mmol] |
| [mmol] | [mmol]rtitudine | |
| [mmol] | m/s ^2 | [mmol]area vibrațiilor emise conform EN 62841 (suma vectorială i direcții) |
| Simbol Unitate de măsură internațională | Explicație | |
| a_h,AG | m/s ^2 | Valoare medie a vibrațiilor pentru șlefuirea cu polizoare unghiulare |
| a_h,DS | m/s ^2 | Valoare medie a vibrațiilor pentru șlefuirea cu foi abrazive |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unități de măsură de bază sau derivate din Sistemul Internațional SI. | |
Pentru siguranța dumneavoastră.
AVERTISMENT
Citiți toate instrucțiunile și indicațiile privind siguranța și
protectia muncii. Nerespectarea instructiunilor și indicațiilor privind siguranța și protectia muncii poate duce la electrocutare, incendiu și/sau provoca leziuni grave.
Păstrați în vederea unei utilizări viitoare toate instrucțiunile și indicațiile privind siguranța și protecția muncii.
Nu folosiți această sculă electrică înainte de a citi temeinic și a înțelege în întregime prezentele instrucțiuni de utilizare cât și „Instrucțiunile de ordin general privind siguranța și protecția muncii" (număr document 3 41 30 465 06 0) alăturate. Păstrați documentația amintită în vederea unei utilizări ulterioare și transmiteți-le mai departe în cazul predării sau înstrăinării sculei electrice.
Respectați deasemenea normele naționale de protecția muncii.
Destinația sculei electrice:
Polizor unghiular manual pentru șlefuire uscată, periere cu sărmă și pentru debitarea metalelor și pietrei, precum și pentru tăierea plăcilor de gresie cu uneltele și accesoriiile aprobate de STEIN, în mediii protejate de intemperii, fără utilizarea lichidelor de răcire.
Într-un mediu cu interferențe este posibilă diminuarea calității funcționării, ca întreruperea temporară a funcționării, reducerea temporară a funcționării sau a comportmentului de funcționare conform destinației, pentru eliminarea cărora este necesară intervenția operatorului.
Această sculă electrică este concepută și pentru alimentare de la generatoare de curent alternativ având o putere corespunzătoare, care satisfac cerințele standardului ISO 8528, clasa de execuție G2. Se consideră că cerințele standardului nu sunt respectate în special în cazul în care așa numitul coeficient al distorsiunilor de neliniaritate depășește 10 %. În caz de dubiu informați-vă cu privire la generatorul pe care îl utilizați.
Respectați instrucțiunile de folosire și dispozițiile naționale pentru instalarea și exploatarea generatorului de curent alternativ.
Scula electrică nu este destinată prelucrării metalelor ușoare și nici pentru lucrări de lustruire. Răspunderea pentru pagubele datorate utilizării neconforme destinației îi revine utilizatorului.
Se vor respecta prevederile de ordin general privind prevenirea accidentelor și instrucțiunile de siguranță alăturate.
Indicații comune de siguranță cu privire la polizare, șlefuire cu hârtie abrazivă, lucrări cu perii de sărmă sau debitare.
Această sculă electrică se va utiliza pentru șlefuire, ca și sculă de șlefuire cu hârtie abrazivă, ca și sculă cu perie de sărmă, sculă de carotare și ca sculă de debitat. Citiți toate indicațiile de siguranță, instrucțiunile, figurile și datele pe care le obțineți cu aparatul. Dacă nu respectați toate instrucțiunile următoare, se pot produce electrocutări, incendii și/sau accidentări grave.
Această sculă electrică nu este adecvată pentru lustruire. Utilizările pentru care această sculă electrică nu este prevăzută, pot crea situații periculoase și cauza răniri.
Nu utilizati scula electrică pentru o funcție pentru care nu a fost construită în mod explicit și pentru care nu a fost prevăzută de producător. O astfel de conversie poate conduce la pierderea controlului și răniri serioase.
Nu utilizati unelte care nu au fost prevăzute și recomandate de producător pentru această sculă electrică. Numai pentru că puteți fixa accesoriiul pe scula dumneavoastră electrică, nu înseamnă că poate fi utilizată în siguranță.
Turația permisă a uneltei trebuie să fie cel puțin la fel de mare ca și turația maximă indicată a sculei electrice. O unealtă care se rotește mai repede decât este permis, se poate sparge și dezmembra.
Diametrul exterior și grosimea dispozitivului de lucru trebuie să corespundă datelor dimensionale ale sculei dumneavoastră electrice. Dispozitivele de lucru greșit dimensionate nu pot fi protejate sau controlate în suficientă măsură.
Dimensiunile de fixare a uneltei trebuie să corespundă cu dimensiunile mijloacelor de fixare ale sculei electrice. Uneltele care nu sunt fixate exact pe scula electrică se rotesc neuniform, vibrează foarte puternic și pot conduce la pierderea controlului.
Nu utilizati unelte deteriorate. Înainte de fiecare utilizare, verificați uneltele, ca de exemplu discurile de șlefuit, cu privire la ciobiri și fisuri, suportii pentru hârtie abrazivă cu privire la fisuri, uzură sau uzuri puternice datorate utilizării, periile de sărmă cu privire la sărme desfăcute sau rupte. Dacă scula electrică sau unealta cade pe jos, verificați dacă este deteriorată, sau utilizati o unealtă nedeteriorată. Dacă ați verificat și utilizat unealta, nu staționați dumneavoastră și persoanele aflate în apropiere în planul de rotație al sculei și lăsați scula să se rotească cu turația maximă, timp de un minut. Uneltele deteriorate se rup, de regulă, în acest timp.
Purtați echipament personal de protecție. Utilizați, în funcție de aplicație, o mască, protecții pentru ochi sau ochelari de protecție. Dacă se pretează, purtați o mască de praf, echipament de protecție a auzului, mănuși de protecție sau un șorț special, care nu permit să fitți lovit de particulele rezultate în urma șlefuirii și debitării.
Ochii trebuie să fie protejați de particulele proiectate, generate în timpul diferitelor aplicații. Masca de praf sau pentru respirație trebuie să filtreze praful rezultat în urma respectivei aplicații. Dacă sunteți expus o perioadă îndelungată unui nivel ridicat de zgomot, vă poate fi afectat auzul.
Aveți grijă ca celelalte persoane să păstreze o distanță sigură față de sectorul dumneavoastră de lucru. Oricine pătrunde în sectorul de lucru trebuie să poarte echipament personal de protecție. Fragmente din piesa de lucru sau din dispozitivele rupte pot zbura necontrolat și provoca răniri chiar în afara sectorului direct de lucru.
Prindeți scula electrică numai de mânerele izolate atunci când executați lucrări pe parcursul cărora dispozitivul de lucru poate nimeri conductori electrici ascunși sau propriul cablu de alimentare. Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutrare.
Tineți cablul de alimentare departe de accesoriiile care se rotesc. Dacă pierdeți controlul asupra mașinii, cablul de alimentare poate fi tăiat sau prins iar mâna sau brațul dumneavoastră poate nimeri sub accesoriiul care se rotește.
Nu puneți niciodată jos scula electrică înainte ca accesoriiul să se fi oprit complet. Accesoriiul care se rotește poate ajunge în contact cu suprafața de sprijin, fapt care vă poate face să pierdeți controlul asupra sculei electrice.
Nu lăsați scula electrică să funcționeze în timp ce o transportați. În urma unui contact accidental cu accesoriiul care se rotește, acesta vă poate prinde îmbrăcămintea și chiar pătrunde în corpul dumneavoastră.
Curățați regulat fantele de aerisire ale sculei dumneavoastră electrice. Ventilatorul motorului atrage praf în carcasă iar acumularea puternică de pulberi metalice poate provoca pericole electrice.
Nu folositi scula electrică în imediata apropiere a materialelor inflamabile. Scânteile pot aprinde aceste materiale.
Nu folosiți accesorii care necesită agenți de răcire lichizi. Folosirea apei sau a altor agenți de răcire lichizi poate duce la electrocutare.
Recul și avertismente corespunzătoare
Reculul este reacția bruscă din cauza unei unelte care se agață sau blochează, ca de ex. discuri de șlefuit, oale de șlefuit, perii de sărmă etc. Agățarea sau blocarea conduce la oprirea bruscă a uneltei aflate în mișcare de rotație. Astfel, scula electrică scăpată de sub control este accelerată în sens opus sensului de rotație al sculei, în locul blocării.
În cazul în care un disc de polizare se agață sau blochează în piesă, marginea discului, care pătrunde în piesă, se poate agăța, iar discul poate ieși din spațiul de prelucrare sau poate provoca un recul. Discul de polizare se va deplasa spre operator sau în sens opus acestuia, în funcție de sensul de rotație al discului în locul de blocare. În acest caz, discurile de șlefuit se pot și rupe.
Reculul este efectul utilizării greșite sau eronate a sculei electrice și/sau condițiilor de lucru neadevate. Acesta poate fi evitat prin măsuri de siguranță adecvate, în modul descris în continuare.
Tineți bine scula electrică și aduceți-vă corpul și brațele într-o poziție în care să puteți controla forțele de recul. Folosiți întotdeauna un mâner suplimentar, în caz că acesta există, pentru a avea un control maxim asupra forțelor de recul sau a momentelor de reacție la turații înalte. Operatorul poate stăpâni forțele de recul și de reacție prin măsuri preventive adecvate.
Nu apropiati niciodată mâna de accesoriiile aflate în mișcare de rotație. În caz de recul accesoriiul se poate deplasa peste mâna dumneavoastră.
Evitați să staționați cu corpul în zona de mișcare a sculei electrice în caz de recul. Reculul proiectează scula electrică într-o direcție opusă mișcării discului de șlefuit din punctul de blocare.
Lucrați deosebit de atent în zonele de colț, la muchiile ascuțite etc. Împiedicați lovirea uneltelor de piesă și blocarea acestora. Unealta aflată în mișcare de rotație înclină să se blocheze în colțuri, muchii ascuțite sau atunci când este respinsă. Acest lucru conduce la pierderea controlului sau recul.
Nu utilizati o lamă cu lanț pentru tăierea lemnului, discuri de debitare diamantate segmentate cu o distanță între segmente mai mare de 10 mm și nu utilizati discuri de debitat danturate. Astfel de unelte provoacă frecvent recul și pierderea controlului.
Avertismente speciale privind șlefuirea și tăierea Folosiți numai corpuri abrazive admise pentru scula dumneavoastră electrică și o apărătoare de protecție prevăzută pentru aceste corpuri abrazive. Corpurile abrazive care nu sunt prevăzute pentru această sculă electrică nu pot fi acoperite și protejate suficient, fiind nesigure.
Discurile de șlefuire cu degajare trebuie să fie astfel montate, încât suprafața lor de șlefuire să nu depășească planul marginii apărătoarei de protecție. Un disc de șlefuire montat necorespuzător, care depășește planul marginii apărătoarei de protecție, nu va fi acoperit în suficientă măsură.
Apărătoarea de protecție trebuie să fie bine montată pe scula electrică și, pentru un maxim de siguranță, să fie astfel reglată încât numai o o portiune infimă din corpul abraziv să rămână neacoperită în partea dinspre operator. Apărătoarea de protecție are rolul de a proteja operatorul de fragmentele desprinse din corpul abraziv, de contactul accidental cu acesta cât și scânteile degajate, care i-ar putea aprinde îmbrăcămintea.
Corpurile abrazive trebuie folosite numai pentru posibilitățile de utilizare recomandate. De exemplu: nu șlefuiți cu partea laterală a unui disc de tăiere.
Discurile de tăiere sunt destinate îndepărtării de material cu marginea discului. Exercitarea unei forțe laterale asupra acestui corp abraziv poate duce la ruperea sa.
Folosiți întotdeauna flanșe de prindere nedeteriorate având dimensiuni și forme corespunzătoarte discului de șlefuit ales de dumneavoastră. Flanșele adecvate sprijină discul de șlefuit diminuând astfel pericolul ruperii acestuia. Flanșele pentru discuri de tăiere pot fi diferite față de flanșele pentru alte discuri de șlefuit.
Nu utilizati discuri de șlefuit uzate, de la scule electrice mai mari. Un disc de șlefuit pentru scule electrice mai mari nu este conceput pentru turațiile ridicate ale sculelor electrice mai mici și se poate sparge.
La utilizarea discurilor cu dublu scop, utilizati întotdeauna scutul adecvat pentru aplicația respectivă.
Neutilizarea scutului corect poate conduce la neîndeplinirea rolului de protecție și poate avea ca urmare răniri grave.
Alte avertismente speciale privind tăierea
Evitați blocarea discului de tăiere sau o apăsare prea puternică. Nu executați tăieri exagerat de adânci. O supraîncărcare a discului de tăiere mărește solicitarea acestuia și tendința sa de a devia, de a se răsuci în piesa de lucru sau de a se bloca, apărând astfel posibilitatea unui recul sau a ruperii corpului abraziv.
Evitați zona din fața și din spatele discului de tăiere care se rotește. Dacă deplasați discul de tăiere în piesa de lucru în direcție opusă dumneavoastră, în caz de recul, scula electrică împreună cu discul care se rotește pot fi proiectate direct spre dumneavoastră.
Dacă discul de tăiere se blochează sau dacă întrerupeți lucrul, deconectați scula electrică și nu o mișcați până când discul se oprește complet. Nu încercați niciodată să extrageți discul de tăiere din tăietură, altfel se poate produce un recul. Stabiliți și îndepărtați cauza blocării discului.
Nu reporniți niciodată scula electrică cât timp aceasta se mai află încă în piesa de lucru. Lăsați discul de tăiere să atingă turația nominală și numai după aceea continuați să tăiați cu precauție. În caz contrar discul se poate agăța, sări afară din piesa de lucru sau provoca recul.
Sprijiniti plăcile sau piesele mari, în așa fel încât să se reducă riscul de recul datorită unui disc de debitare blocat. Piesele mari se pot îndoi datorită masei proprii. Piesa trebuie sprijinită pe ambele părți ale discului, atât în apropierea liniei de debitare, cât și la margini.
Fiți extrem de atenți în cazul „tăierii de cavități“ în pereți deja existenți sau în alte sectoare fără vizibilitate. La penetrarea în sectorul vizat, discul de tăiere poate cauza recul dacă nimerește în conducte de gaz sau de apă, conductori electrici sau alte obiecte.
Nu executați debitări curbe. Suprasolicitarea discului de debitat crește uzura și predispoziția la blocare sau gripare și astfel posibilitatea de apariție a unui recul sau spargerii sculei, ceea ce poate avea ca urmare răniri grave.
Avertismente speciale privind şlefuirea cu hârtie abrazivă
Utilizați discuri abrazive cu dimensiunea corectă și urmați instrucțiunile producătorului cu privire la alegerea discurilor abrazive. Discurile abrazive care ies în afară față de oalele de șlefuit, pot conduce la răniri precum și la blocarea, ruperea discurilor abrazive sau la recul.
Avertismente speciale privind lucrul cu periile de sârmă
Tineți seama de faptul că peria de sărmă pierde bucăți de sărmă chiar în timpul utilizării obișnuite. Nu suprasolicitați firele de sărmă printr-o apăsare prea puternică. Bucățile de sărmă desprinse pot pătrunde cu ușurință prin îmbrăcămintea subțire și/sau în piele.
Dacă se recomandă o apărătoare de protecție, împiedicați contactul dintre apărătoarea de protecție și peria de sărmă. Discurile-perie și periile-oală își pot mări diametrul sub acțiunea presiunii de apăsare și a forțelor cenrifuge.
- În cazul utilizării unui scut de protecție tip A (scut pentru debitare) pentru polizare laterală, scutul de protecție și piesa se pot perturba reciproc, ceea ce poate avea ca efect un control insuficient.
- La utilizarea unui scut de protecție tip B (scut pentru polizare) pentru debitare, cu discuri de debitat armate, există un risc crescut de expunere la scânteile și particulele proiectate în urma debitării precum și la bucățile de disc de debitat, în cazul ruperii discului.
Alte instructiuni de siguranță
Nu utilizati scule electrice deteriorate. Înainte de fiecare utilizare a sculei electrice, verificați carcasa și alte componente cu privire la daune, ca de exemplu fisuri și rupturi.
La polizarea tablelor subțiri sau a altor structuri care vibrează, cu suprafață mare, luați măsuri adecvate, ca de exemplu utilizarea unor covorașe de amortizare grele, flexibile. În caz contrar, emisiile de zgomot totale pot fi mult mai mari decât valorile pentru emisiile de zgomot indicate pentru scula electrică. Tineți cont de creșterea emisiilor de zgomot și pentru evaluarea riscurilor solicitării fonice și pentru alegerea unor antifoane adecvate.
Nu purtați îmbrăcăminte ușor inflamabilă. Scânteile pot aprinde ușor o astfel de îmbrăcăminte.
Nu folosiți straturi intermediare elastice decât în cazul în care acestea au fost livrate împreună cu corpul abraziv.
Discurile de șlefuire cu degajare trebuie să fie astfel montate, încât suprafața lor de șlefuire să se afle cu 2 mm sub marginea inferioară a apărătoarei de protectie. Corpurile abrazive care nu îndeplinesc aceste cerințe nu pot fi protejate în suficientă măsură și nu sunt admise.
Asigurați-vă că accesoriiile sunt montate conform indicațiilor producătorului. Accesoriiile montate trebuie să se poată roti liber. Accesoriiile montate greșit se pot desprinde în timpul lucrului și pot fi azvârlite în exterior.
Lungimea filetului uneltelor cu filet trebuie să fie mai mare decât lungimea axului filetat I (vezi pagina 2). Astfel, unealta poate fi fixată de scula electrică în mod sigur și pe întreaga lungime a axului filetat.
Manevrați cu grijă corpurile abrazive și păstrați-le conform îndicațiilor producătorului. Corpurile abrazive deteriorate se pot fisura și sparge în timpul lucrului. În cazul utilizării accesoriiilor cu gaură filetată, aveți grijă ca aceasta să aibă o lungime corespunzătoare lungimii arborelui sculei electrice. Filetul din interiorul accesoriiului trebuie să se potrivească cu filetul arborelui sculei electrice. Accesoriiile montate greșit se pot desprinde în timpul funcționării și provoca leziuni.
Nu îndreptați scula electrică spre dumneavoastră, spre alte persoane sau animale. Există pericol de rănire din cauza accesoriiilor ascuțite sau fierbinți.
Aveți grijă la conductorii electrici ascunși, conductele de gaz și de apă ascunse. Înainte de a începe lucrul controlați, de ex. cu un detector de metale, sectorul de lucru.
Folositi o instalație saționară de aspirare și curățați frecvent prin suflare fantele de aerisire. În cazul unor condiții de utilizare extreme, în timpul prelucrării metalelor se poate depune praf bun conducător electric în interiorul sculei electrice. Izolația de protecție a sculei electrice poate fi afectată.
Este interzisă înșurubarea sau nituirea de plăcuțe și embleme pe scula electrică. O izolație deteriorată nu oferă protecție împotriva electrocutării.
Lucrați întotdeauna cu mânerul suplimentar montat. Mânerul suplimentar asigură o ghidare sigură a sculei electrice.
După prelucrarea materialelor care conțin ipsos: curățați orificiile de aerisire ale sculei electrice și ale elementului de comutare cu aer comprimat uscat și fără ulei. În caz contrar, în carcasa sculei electrice și pe elementul de comutare se poate depune praf care conține ipsos și care, datorită umidității aerului, se poate întări. Aceasta poate cauza deteriorări ale mecanismului de comutare.
Înaintea punerii în funcțiune verificați dacă cablul de alimentare și ștecherul nu sunt deteriorate.
Respectați tensiunea rețelei! Tensiunea sursei de alimentare trebuie să corespundă cu informațiile de pe plăcuța de tip a sculei electrice.
Recomandare: conectați scula electrică întotdeauna printr-un întrerupător cu protectie diferențială (RCD), cu un curent de defect măsurat de 30 mA sau mai mic.
Valori pentru nivelul de vibrații și emisii de zgomot
Valorile pentru nivelul de vibrații și emisii de zgomot indicate în acest manual corespund procesului de măsurare conform EN 62841 și pot fi utilizate pentru compararea sculelor electrice între ele. Ele se pretează și pentru o evaluare rapidă a solicitării sonore și prin vibrații.
Valorile pentru nivelul de vibrații și emisii de zgomot reprezintă aplicațiile principale ale sculei electrice.
Dacă, însă, scula electrică este utilizată pentru alte aplicații, cu alte unelte sau cu întreținere insuficientă, valorile totale ale vibrațiilor și valorile emisiilor de zgomote pot fi diferite. Acest lucru poate crește semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului.
Pentru aprecierea exactă a solicitării sonore și prin vibrații, ar trebui luați în considerare și timpii în care aparatul este oprit sau funcționează, dar nu este efectiv utilizat. Acest lucru poate reduce semnificativ solicitarea sonoră și prin vibrații, pe întreaga durată a lucrului.
Stabiliți măsuri de siguranță suplimentare, pentru protejarea operatorului de efectele vibrațiilor și zgomotului, ca de exemplu: întreținerea sculei electrice și uneltelor, încălzirea mâinilor, organizarea proceselor de lucru.
Manipularea pulverilor periculoase
În timpul operațiilor de îndepărtare a materialului cu această unealtă, se degajă pulberi care pot fi periculoase. Atingerea sau inhalarea anumitor pulberi ca de exemplu azbest și materiale care conțin azbest, vopsele pe bază de plumb, metale, anumite tipuri de lemn, minerale, particule de silicați provenind din materiale de construcții din piatră, solventi, agenți de protecție a lemnului, vopsele antifouling pentru cisterne, pot provoca reacții alergice și/sau afecțiuni ale căilor respiratorii, cancer, infertilitate. Riscul generat de inhalarea acestor pulberi depinde de gradul de expunere la acestea. Folosiți o instalație de aspirare adecvată tipului de praf degajat precum și echipamente personale de protecție și asigurați o bună ventilare a locului de muncă. Nu permiteți prelucrarea materialelor care conțin azbest decât de către personal corespunzător calificat.
În condiții nefavorabile, praful de lemn și de metale ușoare, amestecurile fierbinți de praf de șlefuire și substanțe chimice se pot autoaprinde sau provoca explozii. Împiedicați zborul scânteilor în direcția recipientului colector de praf precum și încălzirea excesivă a sculei electrice și a materialului șlefuit, goliți din timp recipientul colector de praf, respectați instrucțiunile de prelucrare ale producătorului materialului respectv cât și prescripțiile în vigoare în țara dumneavoastră cu privire la materialele de prelucrat.
Instrucțiuni de utilizare.
Actionați butonul de blocare (vezi pagina 8) numai cu motorul oprit. În caz contrar scula electrică s-ar putea defecta.
Schimbarea accesoriiilor
Acordați atenție poziției corecte de montaj a piuliței de fixare rapidă.
Discurile de șlefuire cu degajare trebuie să fie astfel montate, încât suprafața lor de șlefuire să se afle cu 2 mm sub marginea inferioară a apărătoarei de protectie. Corpurile abrazive care nu îndeplinesc aceste cerințe nu pot fi protejate în suficientă măsură și nu sunt admise.
Montarea capacului de protectie (vezi pagina 9)
- Impingeti capacul de protectie peste apărătoare.
- Aveți grijă ca cele două cârlige de fixare să fie blocate complet.
Pornirea lină are rolul de a reduce până la turația de mers în gol forțele de reacție la pornire și la mărirea vitezei de lucru a sculei electrice.
Protectia la repornire împiedică repornirea involuntară a sculei electrice după o pană de curent apărută în timpul funcționării sale. Deconectați în acest caz scula electrică, verificați alimentarea curentului electric și apoi conectați din nou scula electrică.
Sistemul de oprire în caz de blocare reduce riscul defectării motorului sau al accidentelor în cazul blocării accesoriiului. În acest caz scula electrică se deconectează automat. Aduceți în continuare întrerupătorul în poziția Oprit, îndepărtați scula electrică de pe piesa de lucru și verificați dacă accesoriiul nu s-a deteriorat. Reporniți apoi scula electrică.
Sistemul electronic de protecție la suprasarcină reduce riscul defectării motorului în cazul suprasolicitării sculei electrice. În acest caz scula electrică se oprește automat. Aduceți în continuare întrerupătorul în poziția Oprit, îndepărtați scula electrică de pe piesa de lucru și verificați dacă accesoriiul nu prezintă deteriorări. Apoi reporniți scula electrică.
Preselectia electronică a turației permite adaptarea tuației în funcție de fiecare caz de utilizare și accesoriu în parte.
Sistemul de oprire în caz de recul reduce riscul unei recul (Kickback) neașteptat al sculei electrice. În acest caz scula electrică se oprește automat. Aduceți în continuare întrerupătorul în poziția Oprit, îndepărtați scula electrică de pe piesa de lucru și verificați dacă accesoriiul nu s-a deteriorat. Reporniți apoi scula electrică..
Scula electrică este echipată cu un sistem de frânare care asigură frânarea dispozitivului de lucru al sculei electrice. Prin aceasta se reduce riscul de accidente.
Doar la CG15-125BLP ( ^** ), CG15-150BLP ( ^** ), CG15-125BLP Inox ( ^** ):
Întrerupătorul Om Mort este un întrerupător care nu poate fi blocat. Întrerupătorul Om Mort trebuie acționat în continuu pentru a menține în funcțiune scula electrică.
Semnificatia indicatorului LED.
Dacă apar erori care nu figurează în următorul tabel, vă rugăm să vă adresați centrului de asistență service.
| LED verde Stare Explicație | ||
| Aprins Stare | operațională | Stare normală, când fișa este conectată la rețea, și în timpul utilizării. |
| Aprindere intermitentă | Suprasolicitare termică | Avertizare cu privire la și semnalizarea unei decuplări din cauza suprasolicitării termice. Suplimentar, operatorul este avertizat prin scăderea semnificativă a turației (limitarea puterii). |
| Stins Defecțiune Când LEDul | verde este stins, există o defecțiune, de ex. cablul de rețea este defect. | |
Protectie împotriva căderii
Pentru lucrul la înălțime se poate monta un echipament de asigurare împotriva căderii adecvat pentru produs, la punctul de fixare prevăzut în acest sens.
Lucrările la înălțime pot fi executate numai de personal instruit, care dispune de cunoștințe referitoare la siguranța sculelor și utilizarea sculelor la înălțime.
AVERTISMENT
Utilizați numai echipamente de asigurare împotriva
căderii care îndeplinesc criteriile următoare. În caz contrar, se pot produce răniri grave sau mortale.
- Utilizați numai echipamente de asigurare împotriva căderii care îndeplinesc cerințele actual valabile conform ANSI/ISEA 121 și care nu depășesc o lungime întinsă a chingii de maxim 1,2 m.
- Rețineți că masa totală a sculei electrice inclusiv accesoriiile montate nu depășește sarcina maximă admisă a echipamentului de asigurare împotriva căderii.
Respectați indicațiile de siguranță și instrucțiunile livrate împreună cu protecția împotriva căderii.
Verificați echipamentul de asigurare împotriva căderii înainte de fiecare utilizare cu privire la deteriorări, precum țesătură tăiată, ruptă sau franjurată și cusături deteriorate. Nu este permisă utilizarea echipamentelor de asigurare împotriva căderii deteriorate, ele trebuie înlocuite imediat.
Înainte de fiecare utilizare, verificați punctul de fixare la scula electrică cu privire la fixarea fermă și deteriorări precum rupturi și muchii ascuțite. Punctele de fixare desfăcute sau deteriorate nu trebuie utilizate pentru fixarea echipamentelor de asigurare împotriva căderii.
Nu utilizati echipamentul de asigurare impotriva caderii pentru a vă asigura personal și nu il fixați de dumneavoastră.
Nu încercați să prindeți o sculă electrică aflată în cădere.
Nu utilizati echipamentul de asigurare impotriva caderii în apropierea componentelor aflate în mișcare.
Echipamentul de asigurare împotriva căderii se poate agăța și provoca pericole mari.
Înainte de utilizarea echipamentului de asigurare împotriva căderii, verificați fixarea fermă a componentelor detașabile de la scula electrică.
Asigurati-vă că utilizarea unui echipament de asigurare împotriva căderii nu influentează utilizarea sculei electrice și a dispozitivelor de protectie ale acesteia.
Legați protectția împotriva căderii numai în modul prezentat aici de punctul de fixare al sculei electrice (consultați pagina 6).
Întreținere și asistență service post-vânzări.
Vă rugăm să aveți în vedere că, în pincipiu, sculele electrice pot fi reparate, întreținute și verificate numai de electricieni specializați, deoarece reparațiile necorespuzătoare pot cauza pericole considerabile pentru utilizator.
În condiții de lucru extreme, la prelucrarea metalelor, în interiorul sculei electrice se poate depune praf bun conducător electric.
Izolația de protecție a sculei electrice poate fi afectată. Suflați frecvent prin fantele de aerisire aer comprimat uscat și fără ulei în interiorul sculei electrice.
În cazul prelucrării materialelor care conțin ipsos, în interiorul sculei electrice și pe elementul de comutare se poate depune praf, care, datorită umidității aerului, se poate întări. Aceasta poate cauza deteriorări ale mecanismului de comutare. Curățați frecvent interiorul sculei electrice, suflând aer comprimat uscat, fără ulei, prin orificiile de aerisire și elementul de comutare. Produsele care au intrat în contact cu azbestul, nu trebuie date la reparat. Eliminați produsele contaminate cu azbest conform reglementărileor în vigoare în țara dumneavoastră privind eliminarea deșeurilor care conțin azbest.
Pentru repararea sculelor electrice și accesoriiilor FEIN care s-au defectat, adresați-vă atelierului dumneavoastră de asistență clienti FEIN. Adresa o găsiți pe internet la www.fein.com.
Înlocuți etichetele și avertismentele de pe scula electrică, în cazul în care acestea s-au învechit și s-au uzat.
Găsiți lista actuală de piese de schimb pentru această sculă electrică pe internet, la www.fein.com.
Folosiți numai piese de schimb originale.
Puteți schimba și singuri, dacă este necesar, următoarele piese:
Unelte, mâner suplimentar, flanşă de fixare, scut, protecție mâini
Garantia legală de conformitate și garanția comercială.
Garantia legală de conformitate a produsului se acordă conform reglementărilor legale din țara punerii în circulație a acestuia. În plus, FEIN acordă o garanție comercială conform certificatului de garanție al producătorului FEIN.
Setul de livrare al sculei dumneavoastră electrice poate să cuprindă numai o parte a accesoriiilor descrise sau illustrate în prezentele instrucțiuni de folosire.
Declaratie de conformitate.
Declaratia CE este valabilă pentru țările Uniunii Europene și EFTA (European Free Trade Association) și numai pentru produsele destinate pieței UE sau EFTA. După punerea în circulație a produsului pe piața UE, marcajul UKCA își pierde valabilitatea.
Declaratia UKCA este valabilă numai pentru piața britanică (Anglia, Tara Galilior și Scoția) și numai pentru produsele destinate pieței britanice. După punerea în circulație a produsului pe piața britanică, marcajul CE își pierde valabilitatea.
Protectția mediului înconjurător, eliminare.
Ambalajele, sculele electrice și accesoriiile scoase din uz trebuie direcționate către o stație de reciclare ecologică.
Alegerea accesoriiilor (vezi pagina 16/17).
Folosiți numai accesorii originale FEIN. Accesoriiile trebuie să fie destinate tipului respectiv de sculă electrică.
A-1 Apărătoare de protecție pentru tăiere, tip A
B-1 Apărătoare de protecție pentru șlefuire, tip B
B-3 Scut pentru debitare
1-1 Disc de degroşare, tip 27
2-1 Disc de debitare
(se va utiliza numai cu scutul montat)
3-1 Disc de şlefuit lamele
3-2 Disc suport pentru discuri de şlefuit cu fibre, discuri de şlefuit cu fibre
(a se monta numai cu elementul de prindere pentru disc suport din setul de livrare)
3-3 Discuri de șlefuit cu foi abrazive cu prindere tip arici, fixate prin strângere, discuri din pâslă abrazivă fixate prin strângere, bureți abrazivi (folosiți o cheie fixă potrivită)
4-1 Perie conică din sârmă de oțel
4-2 Perie oală din sârmă de oțel, discuri de șlefuit lamele
(folosiți o cheie fixă potrivită)
5-1 Carotă diamantată
(utilizați o cheie fixă adecvată)
Prevod originalnega navodila za obratovanje.
