| Typ produktu | Elektrická uhlová brúska |
| Značka | Fein |
| Model | CG 15150 BLP |
| Aplikácie | Suché brúsenie, rezanie, brúsenie, kefovanie kovu a kameňa |
| Napájanie | Sieť 230 V~, 50/60 Hz |
| Dvojitá izolácia | Áno |
| Max. priemer kotúča | 150 mm |
| Nastaviteľná rýchlosť | Áno, elektronická predvoľba |
| Brzda | Áno, brzda nástroja |
| Ochrana proti neúmyselnému reštartu | Áno |
| Blokovací kontrolér | Áno, automatické zastavenie pri zablokovaní |
| Monitor spätného nárazu | Áno, automatické zastavenie |
| Mäkký štart | Áno |
| Zariadenie proti pádu | Áno, upevňovací bod na nástroji |
| LED indikátor | Zelená LED: normálna prevádzka, blikanie: tepelné preťaženie, vypnutá: porucha |
| Údržba | Pravidelne čistite vetracie otvory suchým stlačeným vzduchom |
| Náhradné diely | Dostupné na www.fein.com, používajte iba originálne diely |
| Záruka | Zákonná záruka + vyhlásenie o záruke výrobcu |
Často kladené otázky - CG 15150 BLP Fein
Otázky používateľov k CG 15150 BLP Fein
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Drvič vo formáte PDF zadarmo! Nájdite svoj návod CG 15150 BLP - Fein a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. CG 15150 BLP značky Fein.

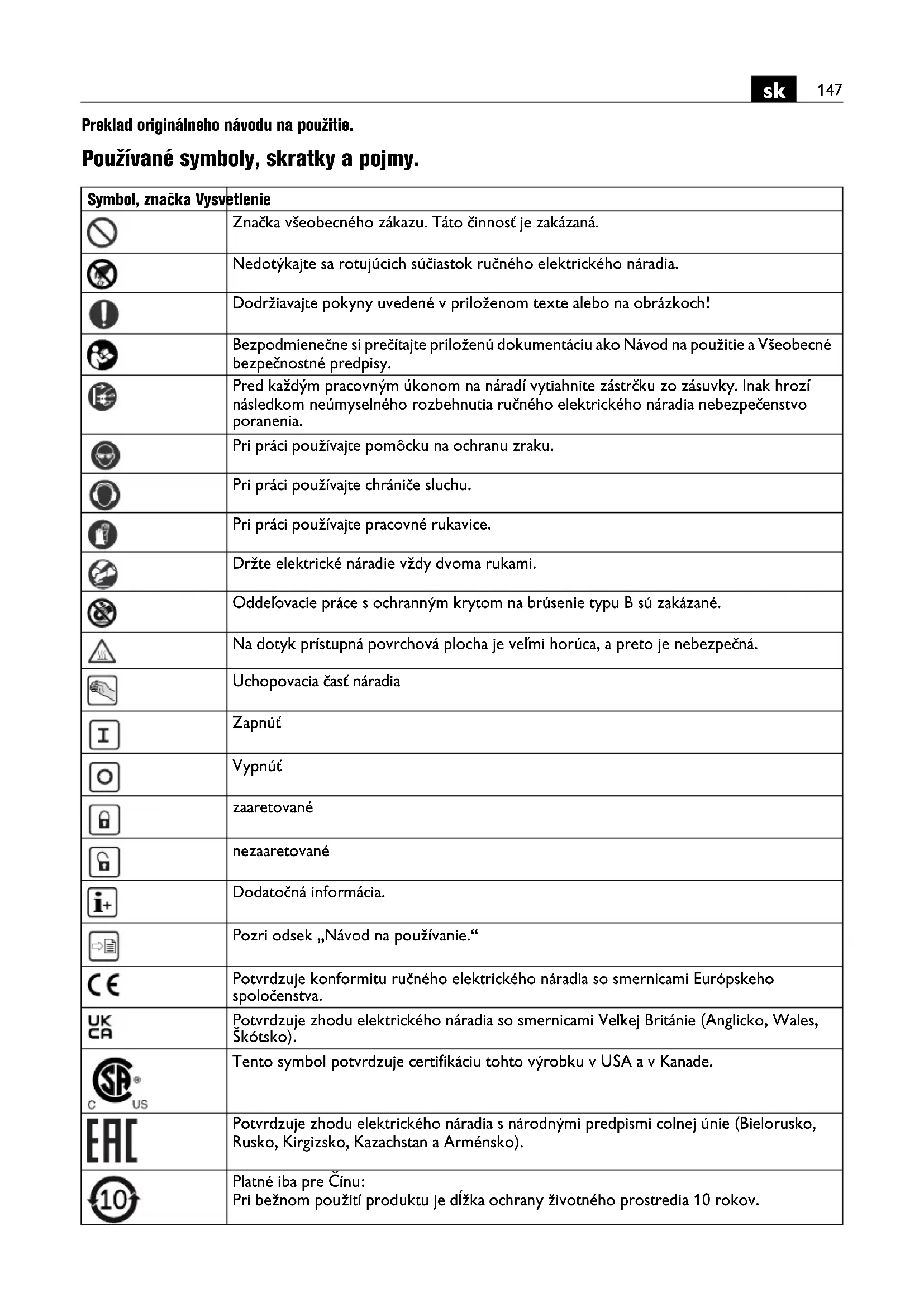

NÁVOD NA OBSLUHU CG 15150 BLP Fein
Preklad originálneho návodu na použitie.
Používané symboly, skratky a pojmy.
| Symbol, značka Vysvetlenie | |
 | Značka všeobecného zákazu. Táto činnosť je zakázaná. |
 | Nedotýkajte sa rotujúcich súčiastok ručného elektrického náradia. |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | Bezpodmienečne si prečítajte priloženú dokumentáciu ako Návod na použitie a Všeobecné bezpečnostné predpisy. |
 | Pred každým pracovným úkonom na náradí vytiahnite zástrčku zo zásuvky. Inak hrozí následkom neúmyselného rozbehnutia ručného elektrického náradia nebezpečenstvo poranenia. |
 | Pri práci používajte pomôcku na ochranu zraku. |
 | Pri práci používajte chrániče sluchu. |
 | Pri práci používajte pracovné rukavice. |
 | Držte elektrické náradie vždy dvoma rukami. |
 | Oddel’ovacie práce s ochranným krytom na brúšenie typu B sú zakázané. |
 | Na dotyk prístupná povrchová plocha je vel’mi horúca, a preto je nebezpečná. |
 | Uchopovacia časť náradia |
 | Zapnút |
 | Vypnút |
 | zaaretované |
 | nezaaretované |
 | Dodatočná informácia. |
 | Pozri odsek „Návod na používanie.“ |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko). |
 | Tento symbol potvrdzuje certifikáciu tohto výrobku v USA a v Kanade. |
 | Potvrdzuje zhodu elektrického náradia s národnými predpismi colnej únie (Bielorusko, Rusko, Kirgizsko, Kazachstan a Arménsko). |
 | Platné iba pre Čínu: Pri bežnom použití produktu je dlžka ochrany životného prostredia 10 rokov. |
 | Toto upozornenie poukazuje na možnú nebezpečnú situáciu, ktorá môže viestí k vážnym poraneniam alebo môže spôsobit smrt. |
 | Vyradené ručné elektrické náradie a iné elektrické a elektrotechnické výrobky zbierajte ako triedený odpad a dajte ich na recykláciu zodpovedajúcu ochrane životného prostredia. |
 | Označuje recyklovatelíné obaly a produkty, ktoré musíte zbierať a likvidovať oddelene od seba. |
| Výrobok s dvojitou alebo zosilnenou izoláciou | |
 | Nízky počet obrátok |
 | Vysoký počet obrátok |
| ~ (a. c.) Striedavý prúd | |
| (Ax – Zx) Označenie na interné účely | |
| (**) môže obsahovat číslice alebo písmená | |
| Značka Medzinárodná jednotka Vysvetlenie | ||
| n | /min, min-1, rpm, r/min | Počet obrátok |
| n0 | /min, min-1, rpm, r/min | Kalkulovaný počet volnobežných otáčok |
| P1 | W | P r í k |
| P2 | W | V y k |
| UV Menovité napätie | ||
| fHz Frekvencia | ||
| M... | mm Rozmer, metrický závit | |
| ∅ mm Priemer | okrúhlej súčiastky | |
 | mm | ∅D=max. priemer brúsneho/rezacieho kotúča∅H=priemer upínacieho otvoruTA-1=hrúbka vloženého, resp. nasadeného nástroja, ochranný kryt A-1TB-1=hrúbka vloženého, resp. nasadeného nástroja, ochranný kryt B-1TB-3=hrúbka vloženého, resp. nasadeného nástroja, ochranný kryt B-3 |
 | mm | ∅D=max. priemer brúsneho taniera |
 | mm M=závit pre upínaciu prírubuI=dlžka závitového vretena | |
 | mm | ∅D=max. priemer miskovitej kefyM = závit pre upínaciu prírubu/nasadený nástrojT = max. dlžka drôtov |
 | mm | ∅D=max. priemer diamantového vykružovacieho vrtákaM = závit pre upínaciu prírubu/nasadený nástroj |
 | kg | Hmotnosť podľa EPTA-Procedure 01 |
[50XN] | dB(A) | Hladina zvukového tlaku |
| dB(A) | Hladina akustického tlaku | |
[XCS0] | dB | Špičková hodnota hladiny akustického tlaku |
| Nepresnosť merania | ||
| max | m/s2 | Hodnota emisie vibrácií podľa normy EN 62841 (súčet vektorov troch smerov) |
| a_h,AG | m/s2 | stredná hodnota vibrácií pre uhlové brúšenie |
| a_h,DS | m/s2 | stredná hodnota vibrácií pre brúšenie pomocou brúsneho listu |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Základné a odvodené jednotky Medzinárodného systému jednotiek SI. | |
Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.
Zanedbanie dodržiavania Výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tážké poranenie.
Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Nepoužívajte toto ručné elektrické náradie predtým, ako si dôkladne prečítate tento Návod na používanie ako aj priložené „Všeobecné
bezpečnostné pokyny“ (spisové číslo 3 41 30 465 06 0) a kým úplne neporozumiete ich obsahu. Uvedené podklady si dobre uschovajte na neskoršie použitie a v prípade odovzdania ručného elektrického náradia alebo predaja inej osobe ich odovzdajte s náradím.
Rovnako dodržiavajte aj príslušné národné ustanovenia o ochrane zdravia pri práci.
Určenie ručného elektrického náradia:
Ručne vedená uhlová brúska na suché brúšenie, obrábanie drôtenou kefou a rozbrusovanie/rozrezávanie kovov a kameňa, ako aj na rezanie obkladov a dlažby s nasadenými, resp. vloženými nástrojmi, ktoré schválila spoločnost Fein v prostredí chránenom pred poveternostnými vplyvmi a bez použitia kvapalných chladiacich prostriedkov.
V poruchovom prostredí je možné zníženie kvality prevádzky a takisto časovo obmedzený výpadok, časovo obmedzené zníženie funkcie alebo zodpovedajúceho správania počas prevádzky, ktorých odstránenie si bude vyžadovať zásah obsluhujúcej osoby.
Toto ručné elektrické náradie je konštruované aj na používanie pomocou trojfázových generátorov s dostatočným výkonom, ktoré zodpovedajú norme ISO 8528, triede vyhotovenia G2. Tejto norme nezodpovedá predovšetkým to, ak sa prekročí činitel' harmonického skreslenia v hodnote 10 %. V prípade pochybností sa poinformujte o generátore, ktorý použivate.
Dodržiavajte súčasne Návod na používanie a národné predpisy pre inštaláciu a prevádzku generátorov striedavého prúdu.
Bezpodmienečne dodržiavajte všeobecne uznávané predpisy ochrany pred úrazmi a priložené bezpečnostné pokyny.
Spoločné bezpečnostné pokyny pre brúšenie, brúšenie brúsnym papierom, práce s drôtenými kefami alebo rezanie brúsnym kotúčom
Používajte toto elektrické náradie ako brúsku, brúsku s brúsnym papierom, drôtenú kefu, vykružovací vrták alebo ako rezaciu brúsku. Prečítajte si všetky bezpečnostné pokyny, inštrukcie, ilustrácie a údaje, ktoré ste dostali spolu so zariadením. Ak nebudete dodržiavať všetky nasledujúce pokyny, môže dôjst k zásahu elektrickým prúdom, požiaru a/alebo k tážkým poraneniam.
Toto ručné elektrické náradie nie je vhodné na leštenie. Tie spôsoby použitia, pre ktoré nebolo toto ručné elektrické náradie konštruované, môžu znamenať ohrozenie a zapríčinit poranenia.
Nepoužívajte elektrické náradie na funkciu, pre ktorú nebolo výslovne skonštruované a jeho výrobcom určené. Takáto prestavba, resp. takéto prerobenie môže spôsobit' stratu kontroly a závažné ublíženia na tele.
Nepoužívajte vložený, resp. nasadený nástroj ktorý nebol výrobcom špeciálne určený a stanovený pre toto elektrické náradie. Skutočnosť, že príslušenstvo dokážete upevnit na vaše elektrické náradie, nezaručuje jeho bezpečné používanie.
Prípustné otáčky vloženého, resp. nasadeného nástroja musia byť prinajmenšom také vysoké, aké sú maximálne otáčky uvedené na elektrickom náradí.
Vložený, resp. nasadený nástroj, ktorý sa otáča rýchlejšie ako je prípustné, sa môže rozlomiť a odlietavať do strán.
Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerovým údajom uvedeným na ručnom elektrickom náradí. Nesprávne dimenzované pracovné nástroje nemôžu byť dostatočne odclonené a kontrolované.
Rozmery na upevnenie vloženého, resp. nasadeného nástroja sa musia hodit' k rozmerom upevňovacích prostriedkov elektrického náradia. Vložené, resp. nasadené nástroje, ktoré neupevníte absolutne presne na elektrické náradie, rotujú nerovnomerne, velmi silno vibrujú a môžu viest' k strate kontroly.
Nepoužívajte poškodené vložené, resp. nasadené nástroje. Pred každým použitím si skontrolujte nasadené nástroje – napr. brúsne kotúče na trhliny a olúpené miesta, brúsne taniere na trhliny, opotrebovanie alebo silné známky opotrebenia, drôtené kefy na uvolnené alebo zlomené drôty. Ak elektrické náradie alebo vložený, resp. nasadený nástroj spadne na zem, potom skontrolujte, či nie je poškodené/poškodený alebo použíte nepoškodený vložený, resp. nasadený nástroj. Potom ako ste
skontrolovali a vložili/nasadili nástroj je potrebné, aby ste sa vy a v blízkosti sa nachádzajúce osoby zdržiavali mimo úrovne rotujúceho vloženého, resp. nasadeného nástroja a nechali prístroj bežať jednu minútu s maximálnymi otáčkami. Poškodené vložené, resp. nasadené nástroje sa počas tejto doby skúšania v normálnom prípade zlomia, resp. rozletia.
Noste osobné ochranné pracovné prostriedky. Noste v závislosti od používania ochranu celej tváre, ochranu očí alebo ochranné okuliare. Pokial' je to primerané, noste masku na ochranu proti prachu, ochranu sluchu, ochranné rukavice alebo špeciálnu zásteru, ktoré zabraňujú prístupu malých častic brusiva a materiálu k v á m . Oči musíte ochrániť pred poletujúcimi cudzími telesami, ktoré vznikajú pri rôznom používaní. Protiprachová maska alebo maska na ochranu dýchacích ciest musia filtrovať prach vznikajúci pri príslušnom použití. Ak ste dlho vystavení silnému hluku, môžete príst' o sluch.
Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byť vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobit poranenie osób aj mimo priameho pracoviska.
Pri vykonávaní takej práce, pri ktorej by mohol brúsny nástroj natrafit na skryté elektrické vedenia alebo zasiahnuť vlastnú prívodnú šnúru, držte náradie len za izolované plochy rukoväti. Kontakt s elektrickým vedením, ktoré je pod napätím, môže dostať pod napätie aj kovové súčiastky náradia a spôsobit zásah elektrickým prúdom.
Zabezpečte, aby sa prívodná šnúra nenachádzala v blízkosti rotujúcich pracovných nástrojov náradia. Ak stratíte kontrolu nad ručným elektrickým náradím, môže sa prerušit alebo zachytiť prívodná šnúra a Vaša ruka a Vaše predlaktie sa môžu dostať do rotujúceho pracovného nástroja.
Nikdy neodkladajte ručné elektrické náradie skôr, ako sa pracovný nástroj úplne zastaví. Rotujúci pracovný nástroj sa môže dostať do kontaktu s odkladacou plochou, následkom čoho by ste mohli stratiť kontrolu nad ručným elektrickým náradím.
Nikdy nemajte ručné elektrické náradie zapnuté vtedy, ked'ho prenášate na iné miesto. Pri náhodnom kontakte Vašich vlasov alebo Vášho oblečenia s rotujúcim pracovným nástrojom by sa Vám pracovný nástroj mohol zavřtať do tela.
Pravidelne čistite vetracie otvory svojho ručného elektrického náradia. Ventilátor motora vtahuje do telesa náradia prach a velké nahromadenie kovového prachu by mohlo spôsobit vznik nebezpečného zásahu elektrickým prúdom.
Nepoužívajte žiadne také pracovné nástroje, ktoré potrebujú chladenie kvapalinou. Používanie vody alebo iných tekutých chladiacich prostriedkov môže mať za následok zásah elektrickým prúdom.
Spätný ráz a príslušné výstražné upozornenia
Spätný náraz je náhla reakcia v dôsledku zaseknutého alebo vzpričeného rotujúceho nasadeného nástroja, napr. brúsneho kotúča, brúsneho taniera, drôtenej kefy atd. Vzpriečenie alebo zaseknutie vedie k náhlemu zastaveniu rotujúceho vloženého, resp. nasadeného nástroja Tým sa nekontrolované elektrické náradie zrýchli proti smeru otáčania vloženého, resp. nasadeného nástroja na mieste zablokovania.
Ak sa napr. v obrobku vzprieči alebo zasekne brúsny kotúč, môže sa hrana brúsneho kotúča, ktorá sa vnára do obrobku zachytić, následkom čoho sa brúsny kotúč môže vylomić alebo spôsobit spätný ráz. Brúsny kotúč sa potom pohybuje smerom na s prístrojom pracujúcu osobu alebo od nej preč – v závislosti od smeru otáčania kotúča na mieste zaseknutia. Pritom sa brúsne kotúče môžu taktiež aj zlomić.
Spätný ráz je dôsledkom nesprávneho používania elektrického náradia a/a/alebo chybných pracovných podmienok. Môžete mu zabrániť vhodnými preventivnymi opatreniami, ktoré sú opísané v nasledujúcom texte.
Ručné elektrické náradie vždy držte pevne a svoje telo a ruky udržiavajte vždy v takej polohe, aby ste vydržali prípadný spätný ráz náradia. Pri každej práci používajte prídavnú rukováť, ak ju máte k dispozícii, aby ste mali čo najväčšiu kontrolu nad silami spätného rázu a reakčnými momentmi pri rozbehu náradia. Pomocou vhodných opatrení môže obsluhujúca osoba sily spätného rázu a sily reakčných momentov zvládnuť.
Nikdy nedávajte ruku do blízkosti rotujúceho pracovného nástroja. Pri spätnom ráze by Vám mohol pracovný nástroj zasiahnuť ruku.
Nemajte telo v priestore, do ktorého by sa mohlo ručné elektrické náradie v prípade spätného rázu vymrštit.
Spätný ráz vymrští ručné elektrické náradie proti smeru pohybu brúsneho kotúča na mieste blokovania.
Rotujúci vložený, resp. nasadený nástroj má v rohoch, resp. kútoch, na ostrých hranách alebo ked sa odrazí sklon k zaseknutiu. Toto spôsobuje stratu kontroly alebo spätný ráz.
Nepoužívajte na rezanie dreva list/kotúč retazovej píly, žiaden na segmenty rozdelený diamantový list/kotúč s odstupom segmentov nad 10 mm a žiaden ozubený pílový list/kotúč. Takéto vložené, resp. nasadené nástroje často spôsobujú spätný ráz a stratu kontroly.
Osobitné bezpečnostné predpisy pre brúsenie
Používajte výlučne brúsne telesá schválené pre Vaše ručné elektrické náradie a ochranný kryt určený pre konkrétne zvolené brúsne teleso. Brúsne telesá, ktoré neboli schválené pre dané ručné elektrické náradie, nemôžu byť dostatočne odclonené a nie sú bezpečné.
Lomené brúsne kotúče treba montovať tak, aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne – nesprávne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odclonít.
Ochranný kryt musí byť spolahlivo upevnený priamo na ručnom elektrickom náradí a musí byť nastavený tak, aby sa dosiahla maximálna miera bezpečnosti a aby bola proti obsluhujúcej osobe otvorená iba najmenšia možná časť brúsneho kotúča (telesa). Ochranný kryt pomáha chránít obsluhujúcu osobu pred úlomkami materiálu, pred náhodným kontaktom s brúsnym kotúčom ako aj pred iskrami, ktoré by mohli zapáliť odev obsluhujúcej osoby.
Brúsne telesá sa smú používať len pre príslušnú odporúčanú oblast' používania. Napr.: Nikdy nesmiete brúsiť bočnou plochou rezacieho kotúča. Rezacie kotúče sú určené na uberanie materiálu hranou kotúča. Pôsobenie bočnej sily na tento kotúč môže spôsobit jeho zlomenie.
Vždy používajte pre vybraný typ brúsneho kotúča nepoškodenú upínaciu prírubu správneho rozmeru a tvaru. Vhodná príruba podopiera brúsny kotúč a znižuje nebezpečenstvo zlomenia brúsneho kotúča. Príruby pre rezacie kotúče sa môžu odlišovať od prírub pre ostatné brúsne kotúče.
Nepoužívajte opotrebované brúsne kotúče, ktoré boli používané vo väčších elektrických náradiach. Brúsny kotúč pre väčšie elektrické náradia nie je dimenzovaný pre vyššie otáčky menších elektrických náradí a môže sa rozlomiť.
Používajte pri použití kotúčov pre dvojitý účel vždy vhodný ochranný kryt pre vykonávané práce.
Nepoužitie správneho ochranného krytu nemusí zaistiť a zabezpečiť požadované zakrytie a spôsobit ťažké poranenia.
Đalšie osobitné výstražné upozornenia k rezacím kotúčom
Vyhýbajte sa zablokovaniu rezacieho kotúča alebo použitiu príliš velkého prítlaku. Nevykonávajte žiadne nadmierne hlboké rezy. Preťaženie rezacieho kotúča zvyšuje jeho namáhanie a náchylnosť na vzpriečenie alebo zablokovanie a tým zvyšuje aj možnosť vzniku spätného rázu alebo zlomenia rezacieho kotúča.
Vyhýbajte sa priestoru pred rotujúcim rezacím kotúčom a za ním. Ked' pohybujte rezacím kotúčom v obrobku smerom od seba, v prípade spätného rázu môže byť ručné elektrické náradie vymrštené rotujúcim kotúčom priamo na Vás.
Ak sa rezací kotúč zablokuje, alebo ak prerušite prácu, ručné elektrické náradie vypnite a pokojne ho držte dovtedy, kým sa rezací kotúč úplne zastaví. Nepokúšajte sa vyberat' rezací kotúč z rezu vtedy, ked'ešte beží, pretože by to mohlo mať za následok vyvolanie spätného rázu. Zistite príčinu zablokovania rezacieho kotúča a odstráňte ju.
Nikdy nezapínajte znova ručné elektrické náradie dovtedy, kým sa rezací kotúč nachádza v obrobku. Skôr ako budete opatrne pokračovať v reze, počkajte, kým dosiahne rezací kotúč maximálny počet obrátok. V opačnom prípade sa môže rezací kotúč zaseknút, vyskočit z obrobku alebo vyvolať spätný ráz.
Podoprite si dosky, panely, platne alebo velké obrobky, aby ste zabránili riziku spätného nárazu zaseknutím sa rezacieho brúsneho kotúča. Velké obrobky sa môžu pod vlastnou hmotnosťou prehnút. Obrobok musíte podopriet na oboch stranách kotúča, a to v blízkosti línie rezu, ako aj na hrane.
Mimoriadne opatrný budte pri rezaní výrezov do neznámych stien alebo do iných neprehľadných miest. Zapichovaný rezací kotúč môže pri zarezaní do plynového alebo vodovodného potrubia, do elektrického vedenia alebo iných objektov spôsobit spätný ráz.
Nevykonávajte rezy do oblúka. Pretaženie rezného kotúča zvyšuje jeho namáhanie a náchylnosť k skríženiu alebo zablokovaniu a tým aj riziko spätného nárazu alebo zlomenia brúsneho nástroja alebo zlomenie brúsneho nástroja, čo môže spôsobit tažké poranenia.
Osobitné bezpečnostné pokyny pre brúsenie brúsnym papierom
Používajte brúsne listy správnej velkosti a riadte sa pri výbere brúsnych listov údajmi od výrobcu. Brúsne listy vyčnievajúce nad brúsny tanier môžu zapríčinití poranenia a taktiež spôsobit' zachytenie, roztrhnutie brúsnych listov alebo vyvolať spätný náraz.
Osobitné bezpečnostné pokyny pre prácu s drôtenými kefami
Všímajte si, či z drôtenej kefy nevypadávajú počas obvyklého používania kúsky drôtu. Drôtenú kefu preto nepreťažujte privelkým prítlakom. Odlietavajúce kúsky drôtu môžu lahko preniknút tenkým odevom a/alebo vniknút do kože.
Ak sa odporúča používanie ochranného krytu, zabráňte tomu, aby sa ochranný kryt a drôtená kefa mohli dotýkať. Tanierové a miskovité drôtené kefy môžu následkom pritláčania a odstredivých síl zväčšiť svoj priemer.
- Pri použití ochranného krytu typu A (rozrezávací ochranný kryt) na brúsenie čelom kotúča sa môžu ochranný kryt a obrobok vzájomne rušiť, čo spôsobuje nedostatočnú kontrolu.
- Pri' použití ochranného krytu typu B (brúsny ochranný kryt) na rezanie brúsnym kotúčom s viazanými rezacími kotúčmi pretrváva zvýšené riziko, že budete vystavení unikajúcim iskrám a časticiam pri brúsení, ako aj úlomkom brúsneho kotúča v prípade jeho rozlomenia.
Đalšie bezpečnostné pokyny
Nepoužívajte poškodené elektrické náradie. Skontrolujte pred každým použitím teleso a ostatné komponenty elektrického náradia, či nevykazuje poškodenia, ako napr. trhliny alebo lomy.
Vykonajte pri brúsení tenkého kovového plechu alebo iných dobre kmitajúcich štruktúr s velkým povrchom primerané opatrenia, ako napríklad použitie tažkých, flexibilých tlmiacich rohožiek. V opačnom prípade sa môže vyskytnut omnoho vyššia emisia hluku, než je uvedená emisia hluku elektrického náradia. Zohládnite zvýšenú emisiu hluku aj pre posudzovanie rizika zaťaženia hlukom a pre výber primeranej ochrany sluchu.
Nenoste lahko zápalný odev. Iskry môžu zapáliť odev.
Lomené (stupňovité) brúsne kotúče treba montovať tak, aby bola ich brúsna plocha posunutá voči dolnej hrane ochranného krytu o 2 mm späť. Brúsne telesá, ktoré túto podmienku nespĺňajú, nemožno dostatočne odtieniť, a preto sa nesmú používať.
Presvedčte sa vždy, či sú pracovné nástroje namontované podla pokynov výrobcu. Namontovaný pracovný nástroj sa musí dať rukou volhe otáčať.
Nesprávne namontované pracovné nástroje sa môžu pri práci uvolníť a môžu byť vymrštené.
Dížka závitu vložených, resp. nasadených nástrojov so závitovou vložkou musí byť vääčšia ako dížka vretena I (pozri stranu 2). Vďaka tomu možno vložený, resp. nasadený nástroj bezpečne a po celej dížke vretena upevnit na elektrický prístroj.
S brúsnymi nástrojmi manipulujte opatrne a uschovávajte ich podľa pokynov výrobcu. Poškodené brúsne nástroje môžu dostať trhliny a počas práce sa môžu roztrhnúť.
Pri používaní pracovných nástrojov s vložkou so závitom sa presvedčte o tom, či je závit v pracovnom nástroji dosť dlhý na to, aby doň vošla celá dĺžka vretena ručného elektrického náradia. Závit pracovného nástroja sa musí zhodovať so závitom vretena náradia.
Pracovné nástroje, ktoré boli namontované nesprávne, sa môžu počas prevádzky uvolnić a sposobit poranenie osôb.
Nesmerujte ručné elektrické náradie proti sebe samému, ani na iné osoby alebo na zvieratá. Hrozí nebezpečenstvo poranenia ostrými alebo horúcimi pracovnými nástrojmi.
Používajte stacionárne odsávacie zariadenie a pravidelne prefukujte vetracie štrbiny náradia. Za
extrémnych pracovných podmienok sa môže pri obrábaní kovov usadzovať vo vnútri ručného elektrického náradia vodivý prach. To môže narušiť ochrannú izoláciu ručného elektrického náradia.
Je zakázané skrutkovat' alebo nitovať na ručné elektrické náradie nejaké štítky alebo značky.
Poškodená izolácia neposkytuje žiadnu ochranu pred zásahom elektrickým prúdom.
Pracujte vždy s prídavnou rukovätou. Prídavná rukovát zaručuje spolahlivé vedenie ručného elektrického náradia.
Po obrábaní materiálov, ktoré obsahujú sadru: Vyčistite vetracie otvory ručného elektrického náradia a spínacieho elementu pomocou stlačeného vzduchu, ktorý neobsahuje olej. V opačnom prípade sa môže v telese ručného elektrického náradia a na spínacom elemente usadzovať prach obsahujúci asfalt, ktorý môže v spojení s vlhkostou vzduchu stvrdnút. To môže negatívne ovplyvnit spínací mechanizmus.
Ak chcete náradie používať, skontrolujte najprv, či nie je poškodená elektrická prívodná šnúra a zástrčka.
Venujte pozornosť sieľovému napätiu! Napätie zdroja prúdu sa musí zhodovať s údajmi na výrobnom štítku elektrického náradia.
Odporúčanie: Používajte toto ručné elektrické náradie vždy iba cez ochranný spínač pri poruchových prúdoch (RCD) s kalkulovaným poruchovým prúdom 30 mA alebo menej.
Hodnoty vibrácií a emisií hluku
V týchto inštrukciách uvedené hodnoty vibrácií a emisií hluku boli merané v súlade s normovanou metódou merania podľa normy EN 62841 a môžete ich použiť na vzájomné porovnávanie zariadení. Sú vhodné aj na predbežný odhad zaťaženia vibráciami a hlukom.
Uvedené emisné hodnoty vibrácií a hluku reprezentujú hlavné použitia elektrického náradia.
Ak sa ale elektrické náradie použije pre iné aplikácie s odlišnými vloženými, resp. nasadenými nástrojmi alebo s nedostatočnou údržbou, sa môžu celkové hodnoty vibrácií a hodnoty emisie hluku odlišovať. Môže to značne zvýšiť zaťaženie vibráciami a hlukom počas celej doby trvania práce.
Na presný odhad zaťaženia vibráciami s hlukom by ste mali zohládnit aj časy, v ktorých je zariadenie vypnuté alebo je síce v prevádzke, ale bez skutočného nasadenia. Toto môže značne znížit zaťaženie vibráciami a hlukom počas celej doby trvania práce.
Stanovte dodatočné bezpečnostné opatrenia na ochranu operátora pred účinkom vibrácií a hlukom, ako napríklad: Údržba elektrického náradia a nasadených nástrojov, udržiavanie rúk v teple, organizácia pracovných postupov.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý.
Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúštadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolat u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávat poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj
osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z ľahkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietit, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.
Stláčajte aretačné tlačidlo (pozri stranu 8) iba pri úplne zastavenom motore. V opačnom prípade môžete poškodit elektrické náradie.
Výmena nástroja
Dbajte na správny smer montáže rýchloupínacej matice.
Lomené (stupňovité) brúsne kotúče treba montovať tak, aby bola ich brúsna plocha posunutá voči dolnej hrane ochranného krytu o 2 mm späť. Brúsne telesá, ktoré túto podmienku nespĺňajú, nemožno dostatočne odtieniť, a preto sa nesmú používať.
Montáž ochranného krytu (pozri stranu 9)
- Posuňte ochranný kryt cez ochranné veko.
- Venujte pozornosť tomu, aby oba zaistovacie háky boli úplne zacvaknuté.
Pozvolný rozbeh slúži k tomu, zredukovať reakčné sily pri zapnutí a zvyšovaní otáčok elektrického náradia na otáčky volňobehu.
Ochrana pred opätovným spustením zabraňuje tomu, aby sa elektrické náradie znovu samostatne rozbehlo, ak bol počas prevádzky prerušený prívod prúdu. Vypnite v takomto prípade elektrické náradie, skontrolujte prívod prúdu a následne znovu zapnite elektrické náradie.
Monitorovanie zablokovania znižuje pri zaseknutí nasadeného alebo vloženého nástroja riziko poškodenia motora, ako aj riziko úrazu, resp. nehody. V takomto prípade sa elektrické náradie automaticky vypne. Následne prepnite spínač do polohy Vyp., vytiahnite, resp. odstráňte elektrické náradie z obrobku a skontrolujte nasadený alebo vložený nástroj, čin ie je poškodený. Následne znovu zapnite elektrické náradie.
Elektronická ochrana proti preťaženiu znižuje pri preťažení elektrického náradia riziko poškodenia motora. V takomto prípade sa elektrické náradie automaticky vypne. Následne prepnite spínač do polohy Vyp., vytiahnite, resp. odstráňte elektrické náradie z obrobku a skontrolujte nasadený alebo vložený nástroj, čin ie je poškodený. Následne znovu zapnite elektrické náradie.
Elektronické prednastavenie otáčok umožňuje prispôsobenie otáčok príslušnému prípadu použitia, ako aj použitému nasadenému alebo vloženému nástroju.
Monitorovanie spätného rázu redukuje riziko neočakávaného spätného rázu (spätného úderu) stroja. V takomto prípade sa elektrické náradie automaticky vypne. Následne prepnite spínač do polohy Vyp., vytiahnite, resp. odstráňte elektrické náradie z obrobku a skontrolujte nasadený alebo vložený nástroj, čin ie je poškodený. Následne znovu zapnite elektrické náradie. Elektrické náradie je vybavené systémom brzdenia, ktorý zabrzdí/zastaví vložený/nasadený nástroj elektrického náradia. Vďaka tomu je znížené riziko úrazu, resp. nehody.
Iba pri CG15-125BLP ( ^ ), CG15-150BLP ( ^ ), CG15-125BLP Inox ( ^** ):
Tzv. spínač mrtveho muža je spínač, ktorý sa nedá aretovať. Aby elektrické náradie zostalo stále v prevádzke, musíte tzv. spínač mrtveho muža držať stále stlačený.
Význam indikácie LED.
Ak sa vyskytnú chyby, ktoré nie sú uvedené v nasledujúcej tabulke, obrátte sa, prosím, na servis pre zákazníkov.
| Zelená LED | Stav Vysvetlenie | |
| Svieti Pripravené na prevádzku | Normálny stav po zapojení zástrčky do siete, ako aj počas používania. | |
| Bliká Tepelné preťaženie | Varovanie pred vypnutím na základe tepelného preťaženia a signalizácia vypnutia na základe tepelného preťaženia. Dodatočne je používatel'varovaný značnýmpoklesom otáčok (obmedzenie výkonu). | |
| Zhasnutá Chyba ked'je zelená LEDzhasnutá, pretrváva chyba, napr. poškodený sietový kábel. | ||
Poistka proti pádu
Pre práce vo výške môžete na k tomu určený upevňovací bod namontovať pre produkt vhodné zabezpečenie proti pádu.
Práce vo výške smie vykonávať iba vyškolený personál s vedomostami znalostami, ktoré sa týkajú bezpečnosti práce s náradím a používaním náradia vo výške.
POZOR
Používajte iba zabezpečenia proti pádu, ktoré spíňajú následne uvedené
kritériá. V opačnom prípade môže dôjst' k tážkým alebo smrtelným poraneniam.
- Používajte iba zabezpečenia proti pádu, ktoré spĺňajú aktuálne platnú požiadavku podľa ANSI/ISEA 121 a neprekračujú maximálnu dĺžku popruhu 1,2 m.
– Venujte pozornosť tomu, aby celková hmotnosť elektrického náradia, vrátane namontovaného príslušenstva neprekročilo prípustné maximálne zaťaženie zabezpečenia proti pádu.
Dbajte na bezpečnostné pokyny a inštrukcie, ktoré sú priložené k poistke proti pádu.
Skontrolujte zabezpečenie proti pádu pred každým použitím, či nevykazuje poškodenia ako, narezané, natrhnuté alebo rozstrapkané tkanivo a poškodené miesta so švami. Poškodené zabezpečenia proti pádu nesmiete používať a musíte ich okamžite nahradiť, resp. vymeníť.
Pred každým použitím skontrolujte upevňovací bod na elektrickom náradí, či je pevný a nevykazuje poškodenia ako trhliny a ostré hrany. Uvolnené alebo poškodené upevňovacie body nesmiete použit na upevnenie zabezpečení proti pádu.
Nepoužívajte zabezpečenie proti pádu na vlastné zaistenie, či zabezpečenie a neupevňujte ho na sebe.
Nepokúšajte sa o zachytenie padajúceho elektrického náradia.
Nepoužívajte zabezpečenie proti pádu v blízkosti pohybujúcich sa dielov, či častí. Zabezpečenie proti pádu by sa mohlo v nich zachytiť a spôsobit veľké nebezpečenstvá.
Uistite sa, že použitie zabezpečenia proti pádu negativne neovplyvňuje používanie elektrického náradia a jeho ochranných zariadení.
Pripevnite poistku proti pádu iba tu znázorneným spôsobom na k tomu určený upevňovací bod elektrického náradia (pozri stranu 6).
Venujte, prosím, pozornosť tomu, že elektrické náradie smú opravovať, udržiavať a kontrolovať iba odborní elektrikári, pretože neodbornou opravou a údržbou môžu pre používateľa vzniknút závažné ohrozenia.
Pri extrémnych podmienkach použitia sa môže pri obrábaní kovov vo vnútri elektrického náradia ukladať vodivý prach.
Môže to negativne ovplyvnit ochrannú izoláciu elektrického náradia. Často prefukujte vnútorný priestor elektrického náradia cez vetracie štrbiny suchým stlačeným vzduchom bez obsahu oleja.
Pri obrábaní materiálov obsahujúcich sadru sa môže usadzovať v telese ručného elektrického náradia prach obsahujúci asfalt a v spojení s vlhkostou vzduchu stvrdnút. To môže negatívne ovplyvnit spínací mechanizmus. Vnútorný priestor ručného elektrického náradia často pravidelne prefúkajte cez vetracie otvory suchým tlakovým vzduchom, ktorý neobsahuje olej. Produkty, ktoré boli v kontakte s azbestom, sa nesmú dávať do opravy. Produkty kontaminované azbestom treba dať na likvidáciu podľa predpisov pre likvidáciu odpadu obsahujúceho azbest, ktoré platia vo Vašej krajine.
Obrátte sa, prosím, s elektrickým náradím a príslušenstvom od spoločnosti FEIN, ktoré vyžaduje opravu, na váš servis pre zákazníkov spoločnosti FEIN. Adresu nájdete na internetovej adrese www.fein.com. Vymeňte nálepky a upozornenia na elektrickom náradí, ak sú zostarnuté a opotrebované.
Aktuálny zoznam náhradných súčiastok pre toto ručné elektrické náradie nájdete na Internete na domovskej stránke www.fein.com.
Používajte len originálne náhradné súčiastky.
V prípade potreby vymeňte nasledujúce súčiastky:
Nasadené nástroje, vložené nástroje, prídavná rukovát, upínacie príruby, ochranný kryt, ochrana rúk
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V základnej výbave Vášho ručného elektrického náradia sa môže nachádzať len časť príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EÚ alebo EFTA. Po po uvedení produktu na trh EÚ, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Ochrana životného prostredia, likvidácia.
Obaly, výrobky, ktoré doslúžili, a príslušenstvo dajte na recykláciu zodpovedajúcu ochrane životného prostredia.
Výber príslušenstva (pozri strana 16/17).
Používajte len originálne príslušenstvo značky FEIN. Používané príslušenstvo musí byť schválené pre konkrétny typ ručného elektrického náradia.
A-1 Ochranný kryt na rozbrusovanie/rozrezávanie, typ A
B-1 Ochranný kryt na brúsenie, typ B
B-3 Ochranný kryt na rozrezávanie
1-1 Hrubovací kotúč, typ 27
2-1 Rezný kotúč
(používajte ho iba s namontovaným ochranným krytom)
3-1 Lamelový brúsny kotúč
3-2 Oporný tanier pre fibrové brúsne kotúče, fibrové brúsne kotúče
(montujte iba spolu s dodaným upínacím prostriedkom pre oporný tanier)
3-3 Brúsny tanier so suchým zipsom, samolepiace brúsne listy, samolepiaca brúsna tkanina, špongie (použite vhodný vidlicový klúč)
4-1 Kuželová kefa s ocelovými drôtmi
4-2 Miskovitá kefa s ocelovými drôtmi, lamelové brúsne kotúče
(použite vhodný vidlicový klúč)
5-1 Diamantový vykružovací vrták (použite vhodný vidlicový klúč)
