| Tuotetyyppi | Sähköinen kulmahiomakone |
| Merkki | Fein |
| Malli | CG 15150 BLP |
| Käyttökohteet | Kuivahionta, katkaisu, hionta, metallin ja kiven harjaus |
| Virransyöttö | Verkkovirta 230 V~, 50/60 Hz |
| Kaksoiseristys | Kyllä |
| Laipan maksimihalkaisija | 150 mm |
| Säädettävä nopeus | Kyllä, elektroninen esivalinta |
| Jarru | Kyllä, työkalun jarru |
| Tahattoman uudelleenkäynnistyksen esto | Kyllä |
| Lukituksen valvonta | Kyllä, automaattinen pysäytys tukkeutumisen sattuessa |
| Takaiskun valvonta | Kyllä, automaattinen pysäytys |
| Pehmeä käynnistys | Kyllä |
| Pudotussuojaus | Kyllä, kiinnityspiste työkalussa |
| LED-merkkivalo | Vihreä LED: normaali toiminta, vilkkuminen: terminen ylikuormitus, sammutettu: vika |
| Huolto | Puhdista tuuletusaukot säännöllisesti kuivalla paineilmalla |
| Varaosat | Saatavana osoitteesta www.fein.com, käytä vain alkuperäisiä osia |
| Takuu | Lakisääteinen takuu + valmistajan takuusitoumus |
Usein kysytyt kysymykset - CG 15150 BLP Fein
Käyttäjien kysymyksiä aiheesta CG 15150 BLP Fein
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Murskain PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi CG 15150 BLP - Fein ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. CG 15150 BLP merkiltä Fein.
KÄYTTÖOHJE CG 15150 BLP Fein

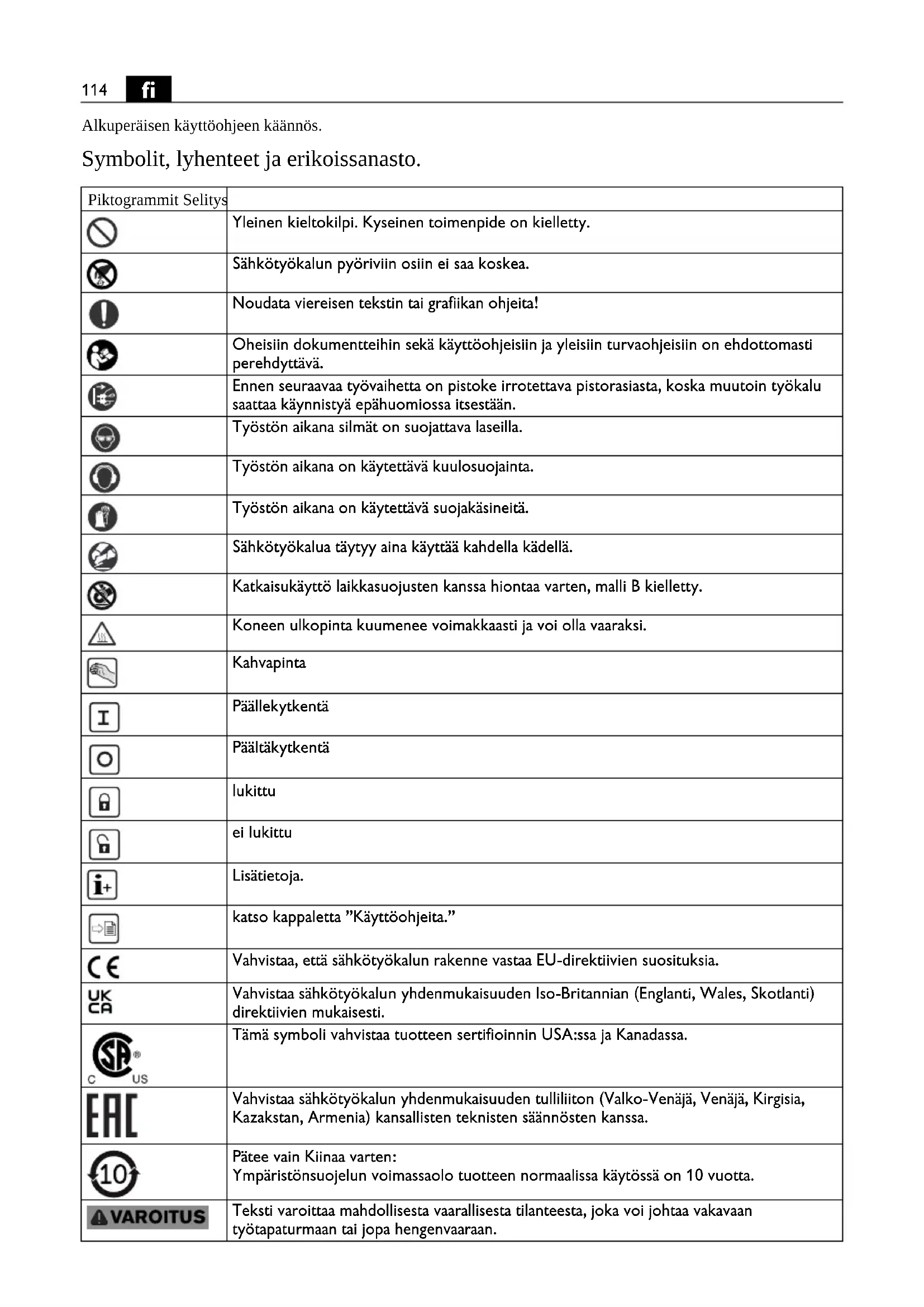

Alkuperäisen käyttöohjeen käännös.
Symbolit, lyhenteet ja erikoissanasto.
| Piktogrammit Selitys | |
 | Yleinen kieltokilpi. Kyseinen toimenpide on kielletty. |
 | Sähkötyökalun pyöriviin osiin ei saa koskea. |
 | Noudata viereisen tekstin tai grafiikan ohjeita! |
 | Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä. |
 | Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään. |
 | Työstön aikana silmät on suojattava laseilla. |
 | Työstön aikana on käytettävä kuulosuojainta. |
 | Työstön aikana on käytettävä suojakäsineitä. |
| [KZBD] | Sähkötyökalua täytyy aina käyttää kahdella kädellä. |
 | Katkaisukäyttö laikkasuojusten kanssa hiontaa varten, malli B kielletty. |
 | Koneen ulkopinta kuumenee voimakkaasti ja voi olla vaaraksi. |
 | Kahvapinta |
 | Päällekytkentä |
 | Päältäkytkentä |
 | lukittu |
 | ei lukittu |
 | Lisätietoja. |
 | katso kappaletta "Käyttöohjeita." |
 | Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia. |
 | Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti. |
 | Tämä symboli vahvistaa tuotteen sertifioinnin USA:ssa ja Kanadassa. |
 | Vahvistaa sähkötyökalun yhdenmukaisuuden tulliliiton (Valko-Venäjä, Venäjä, Kirgisia, Kazakhstan, Armenia) kansallisten teknisten säännösten kanssa. |
 | Pätee vain Kiinaa varten:Ympäristönsuojelun voimassaolo tuotteen normaalissa käytössä on 10 vuotta. |
 | Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan. |
 | Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen. |
 | Karakterisoi kierrätyskelpoisia pakkauksia ja tuotteita, joita tulee kerätä ja hävittää erikseen toisistaan. |
| [orral] | Tuote, jossa on vahvistettu tai kaksoiseristys |
 | Alhainen kierroslukualue |
 | Korkea kierroslukualue |
| ~ (a. c.) Vaihtovirta | |
| (Ax – Zx) Tunnus sisäisiä tarkoituksia varten | |
| (**) voi sisältää kirjaimia tai numeroita | |
| Merkki Kansainvälinen yksikkö Selitys | ||
| n | /min, min ^-1 , rpm, r/min Kierroslukualue | |
| n_0 | /min, min ^-1 , rpm, r/min Arvioitu kierrosluku tyhjäkäynnillä | |
| P_1 | W | O t t |
| P_2 | W | A n t |
| UV Nimellisjännite | ||
| fHz Taajuus | ||
| M... | mm Mitta, metrinen kierre | |
| ∅ mm Pyöreän kappaleen läpimitta | ||
 | mm | ∅ _D =hioma-/katkaisulaikan max. halkaisija∅ _H =kiinnitysporauksen halkaisija T_A-1 =Vaihtotyökalun paksuus, suojus A-1 T_B-1 =Vaihtotyökalun paksuus, suojus B-1 T_B-3 =Vaihtotyökalun paksuus, suojakansi B-3 |
 | mm | ∅ _D =hiomalautasen max. halkaisija |
 | mm M=kiinnityslaipan kierreI=kierrekaran pituus | |
 | mm | ∅ _D =kuppiharjan maks. läpimittaM = kiinnityslaipan kierre / vaihtotyökaluT=langan maks. pituus |
 | mm | ∅ _D =timanttireikäleikkurin maks. läpimittaM = kiinnityslaipan kierre / vaihtotyökalu |
| [3KTY] | kg | Paino vastaa EPTA-Procedure 01-tietoja |
 | dB(A) | Äänen painetaso |
| [WKES] | dB(A) | Äänitaso |
| [TSHU] | dB | Äänen painetason huippuarvo |
| [GOSO] | Epävarmuustekijä | |
| [24KS] | m/s ^2 | Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen) |
| a_h,AG | m/s^2 | Keskimääräinen tärinäarvo hiottaessa |
| a_h,DS | m/s^2 | Keskimääräinen tärinäarvo hiottaessa hiomalaikalla |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | KansainväliseenSI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt. | |
Työturvallisuus.
VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden lai-
minlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero
3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite
luovutetaan toisen käyttöön tai myydään eteenpäin.
Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.
Sähkötyökalun käyttökohteet:
Käsinohjattu kulmahiomakone kuivahiontaan, teräsharjatyöhön ja metallin sekä kiven katkaisuun ja kivilaattojen leikkaukseen FEIN:in hyväksymillä vaihtotyökaluilla ja tarvikkeilla säältä suojatussa ympäristössä ilman jäähdytysnesteen käyttöä.
Häiriöalttiissa ympäristössä on käyttölaadun heikkene-minen mahdollinen, kuten ajallisesti rajoitettu katkos, ajallisesti rajoitetun toiminnan tai tarkoituksenmukaisen suorituskyvyn väheneminen, jonka korjaamiseen tarvitaan käyttöhenkilön väliintulo.
Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2.
Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista.
Noudata tällöin vaihtovirtageneraattorin käyttöohjetta sekä asennusta ja käyttöä koskevia kansallisia säännöksiä.
Sähkötyökalu ei ole tarkoitettu kevytmetallien työstöön eikä kiillotustyöhön. Käyttäjä on yksin vastuussa vaurioista, jotka syntyvät asiattoman käytön johdosta.
Yleisesti hyväksyttyjä tapaturmantorjuntaohjeita ja liitteenä olevia turvallisuusohjeita tulee noudattaa.
Yhteiset turvallisuusohjeet hiomista, hiekkapaperihiontaa, työskentelyä teräsharjan kanssa tai katkaisuhiontaa varten
Tätä sähkötyökalua tulee käyttää hiomakoneena, hiek-kapaperihiomakoneena, teräsharjana, reikäleikkurina tai katkaisuhiomakoneena. Lue kaikki turvallisuusohjeet, ohjeet, piirustukset ja tiedot, jotka saat laitteen kanssa. Ellet noudata kaikkia seuraavia ohjeita, se saat-taa johtaa sähköiskuun, tulipaloon ja/tai vaikeisiin louk-kaantumisiin.
Tämä sähkötyökalu ei sovellu kiillotukseen. Jos sähkötyökalua käytetään muuhun kuin sille suunniteltuun tarkoitukseen, se voi olla vaaraksi ja aiheuttaa tapaturman.
Älä käytä sähkötyökalua toimintaan, johon sitä ei ole nimenomaisesti rakennettu ja johon valmistaja on sitä tarkoittanut. Tällainen rakennemuutos saattaa johtaa hallinnan menettämiseen ja vakaviin ruumiinvammoi- hin.
Älä käytä mitään vaihtotyökaluja, joita ei valmistaja ole tarkoittanut tai ilmoittamat käytettäviksi tälle sähkötyökalulle. Vain se, että pystyt kiinnittämään lisätarviketta sähkötyökaluusi ei takaa sen turvallista käyttöä.
Vaihtotyökalun sallitun kierrosluvun tulee olla vähintään yhtä suuri, kuin sähkötyökalussa mainittu suurin kierrosluku. Vaihtotyökalu, joka pyörii sallittua suuremmalla nopeudella, saattaa murtua ja sinkoutua ympäristöön.
Vaihtotyökalun ulkohalkaisijan ja paksuuden tulee vastata sähkötyökalun mittatietoja. Väärin mitoitettuja vaihtotyökaluja ei voida hallita eikä niille ole riittävää suojaa.
Vaihtotyökalun kiinnitysmittojen tulee vastata sähkötyökalun kiinnitysvälineiden mittoja. Vaihtotyökalut, joita ei kiinnitetä oikein sähkötyökaluun, pyörivät epätasaisesti, tärisevät hyvin voimakkaasti ja saattavat johtaa hallinnan menettämiseen.
Älä käytä vaurioituneita vaihtotyökaluja. Tarkista ennen jokaista käyttöä, ettei vaihtotyökalussa, kuten hiomalaikoissa ole pirstoutumia tai halkemia, hioma-lautasessa halkeamia tai voimakasta kulumista, teräsharjassa irtonaisia tai katkenneita lankoja. Jos sähkötyökalu tai vaihtotyökalu putoaa tulee tarkistaa, että se on kunnossa, tai sitten käyttää ehjää vaihtotyö-kalua. Kun olet tarkistanut ja asentanut vaihtotyökalun, pidä itsesi ja lähistöllä olevat henkilöt loitolla pyörivän vaihtotyökalun tasosta ja anna laitteen käydä minuutin verran täydellä kierrosluvulla. Vaurioituneet vaihtotyö-kalut menevät yleensä rikki tämän testin aikana.
Käytä henkilökohtaisia suojavarusteita. Käytä käytöstä riippuen kokokasvonaamiota, silmäsuojusta tai suojalaseja. Jos mahdollista, käytä pölynaamaria, kuulonsuojainta, suojakäsineitä tai erikoissuojavaatetta, joka suojaa sinut pieniltä hioma- ja materiaalihiukkasilta.
Silmät tulee suojata ympäriinsä lenteleviltä vierailta esineiltä, jotka saattavat syntyä erilaisessa käytössä. Pölytai hengityssuojanaamareiden täytyy suodattaa pois kyseisessä käytössä syntyvä pöly. Jos olet pitkään alttiina voimakkaalle melulle, saattaa se vaikuttaa heikentävästi kuuloon.
Katso, että muut pysyvät turvallisella etäisyydellä työkohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sinkoutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia.
Tartu laitteeseen vain sen eristetyistä pinnoista kun teet työtä kohteessa, jossa vaihtotyökalu saattaa osua rakenteissa piilossa oleviin sähköjohtoihin tai laitteen omaan verkkojohtoon. Jos sähkökoneella osutaan jän-nitteellisiin johtoihin, koneen metalliosat johtavat säh-köä, mikä voi johtaa sähköiskuun.
Vedä koneen verkkojohto poispäin pyörivästä vaihtotyökalusta. Jos menetät koneen hallinnan, työkalu voi osua verkkojohtoon ja katkaista sen tai johto voi joutua käden tai käsivarren mukana liian lähelle pyörivää vaihtotyökalua.
Laske kone kädestä vasta sitten, kun vaihtotyökalu on pysähtynyt kokonaan. Vielä pyörivä vaihtotyökalu saattaa törmätä työtasoon, jolloin koneen hallinnan voi menettää.
Sähkökone ei koskaan saa olla käynnissä, kun sitä siirrellään ja kannetaan. Pyörivä työkalu voi huomaamatta tulla liian lähelle kehoa ja tarttua esim. vaatteisiin.
Puhdista sähkökoneen ilmanvaihtoaukot säännöllisesti.
Moottorin puhallin imee pölyä laitekotelon sisään, missä suuri määrä metallipölyä voi aiheuttaa sähköiskun vaaran.
Älä käytä sähkötyökalua palavien aineiden lähellä.
Kipinät voivat sytyttää näitä aineita.
Vaihtotyökaluja, jotka vaativat nestemäisen jäähdytysaineen käyttöä, ei saa käyttää tässä koneessa. Vesi tai muu nestemäinen jäähdytysaine voi aiheuttaa sähköiskun.
Varotoimenpiteet takaiskun varalta
Takaisku on yhtäkkinen reaktio, joka syntyy pyörivän vaihtotyökalun kuten hiomalaikan, hiomalautasen tai teräsharjan tarttuessa kiinni tai jäädessä puristukseen. Tarttuminen tai puristukseen joutuminen johtaa pyörivän vaihtotyökalun äkilliseen pysähdykseen. Tällöin hal-litsematon sähkötyökalu sinkoutuu vaihtotyökalun kiertosuunnasta vastakkaiseen suuntaan tarttumakoh-dasta.
Jos esim. hiomalaikka tarttuu tai joutuu puristukseen työkappaleeseen, saattaa hiomalaikan reuna, joka on uponnut työkappaleeseen, juuttua kiinni aiheuttaen hiomalaikan ponnahduksen ulos työkappaleesta tai takaiskun. Hiomalaikka liikkuu silloin käyttävää henkilöä vasten tai poispäin hänestä, riippuen laikan kiertosuunnasta tarttumakohdassa. Tällöin hiomalaikat voivat myös murtua.
Takaisku johtuu sähkötyökalun väärästä käytöstä tai/ja vääristä työolosuhteista. Se voidaan estää sopivin varotoimin, joita selostetaan seuraavassa.
Pidä sähkökonetta tukevassa otteessa, seiso tukevasti ja pidä käsivarret asennossa, jossa pystyt hallitsemaan takaiskuvoimat. Käytä aina lisäkahvaa, jolloin takaiskun ja käynnistysmomentin aiheuttamat voimat ovat paremmin hallittavissa. Konetta käyttävä pystyy sopivin varotoimenpitein hallitsemaan takaisku- ja reaktiovoimat.
Varo käsiä, ne eivät saa joutua liian lähelle pyörivää hiomalaikkaa. Takaiskun sattuessa laikka voi satuttaa käsiä.
Ota huomioon, mihin suuntaan työkalu liikkuu takais-kun sattuessa. Takaisku heittää konetta juuttumiskoh-dasta käsin hiomatyökalun pyörimissuuntaa vasten.
Työskentele erityisen varovasti kulmien, terävien reunojen jne. alueella, estä vaihtotyökalua ponnahtamasta takaisin työkappaleesta ja juuttumasta kiinni. Pyöriväl- lä vaihtotyökalulla on taipumus juuttua kiinni kulmissa, terävissä reunoissa tai saadessaan kimmokkeen. Tämä johtaa hallinnan menettämiseen tai takaiskuun.
Älä käytä ketjusahanterää puun leikkaamiseen, ei segmentoitua timanttilaikkaa, jonka segmenttietäisyys on yli 10 mm, eikä hammastettua sahanterää. Tällaiset vaihtotyökalut aiheuttavat usein takaiskun ja sähkötyökalun hallinnan menettämisen.
Erityiset varo-ohjeet hiontaan ja katkaisuun
Sähkötyökalussa saa käyttää ainoastaan koneeseen hyväksyttyjä hiomatyökaluja ja niihin sopivia laikan suojuksia. Hiomatyökalua, joka ei sovellu ko. koneeseen, ei voi suojata kunnolla ja se ei ole turvallinen käyttää.
Hiomalaikat upotetulla keskiöllä on kiinnitettävä niin, että niiden hiomapinta ei ulotu laikansuojan reunan yli. Väärin kiinnitetty hiomalaikka, jonka hiomapintaa laikansuojus ei peitä, ei ole suojattu asianmukaisella tavalla.
Laikan suojus on kiinnitettävä pitävästi sähkökonee-seen ja säädettävä mahdollisimman tehokkaan työturvallisuuden saavuttamiseksi niin, että vain pieni osa hiomalaikasta jää avoimeksi koneen käyttäjään päin. Laikan suojus suojaa käyttäjää sinkoilevilta kappaleilta ja toimii laikan kosketussuojana sekä estää kipinöiden pää-syn esim. käyttäjän vaatetukseen.
Eri hiomatyökaluja saa käyttää ainoastaan niille suositeltuun käyttötarkoitukseen, esim. katkaisulaikkaa ei pidä käyttää hiontaan. Koska materiaali leikataan katkaisuun tarkoitetuilla laikoilla laikan ulkokehällä, muu pinta ei kestä hiottaessa syntyviä sivuttaisvoimia, vaan laikka murtuu.
Käytä aina virheetöntä, oikean kokoista ja muotoista kiinnityslaippaa valitsemallesi hiomalaikalle. Sopivat laipat tukevat hiomalaikkaa ja vähentävät näin hiomalai- kan murtumisriskiä. Katkaisulaikkojen laipat saattavat poiketa muitten hiomalaikkojen laipoista.
Älä käytä isompiin sähkötyökaluihin kuuluneita kuluneita hiomalaikkoja. Suurempien sähkötyökalujen hiomalaikka ei sovellu pienempien sähkötyökalujen suuremmille kierrosluvuille, ja ne voivat murtua.
Käytä aina sopivaa laikkasuojusta suoritettavaan käyttöön, kun käytät kahteen käyttöön tarkoitettuja hiomalaikkoja. Oikean laikkasuojuksen käytön laimiinlyönti saattaa johtaa puuttuvaan suojaukseen ja vakaviin loukkaantumisiin.
Muita katkaisuun liittyviä erityisvaro-ohjeita
Varo, ettei katkaisulaikka pääse juuttumaan. Älä myöskään paina liikaa tai yritä leikata liian syvään. Katkaisulaikan ylikuormitus saattaa johtaa laikan vääntymiseen tai sen juuttumiseen, jolloin kone iskee takaisin ja laikka saattaa murtua.
Katso, ettet seiso suoraan leikkuulinjalla tai välittömästi pyörivän katkaisulaikan takana. Jos johdat katkaisulaikkaa suoraan kehosta pois päin, se saattaa ponnahtaa suoraan kehoon päin, jos laikka juuttuu kiinni ja kone iskee takaisin.
Jos katkaisulaikka juuttuu kiinni tai kun keskeytät työn, pysäytä sähkötyökalu ja pidä sitä liikuttamatta paikallaan, kunnes laikka on pysähtynyt. Älä koskaan yritä nostaa vielä pyörivää katkaisulaikkaa irti, se saattaa aiheuttaa takaiskun. Selvitä, miksi laikka juuttui kiinni ja korjaa tilanne.
Sähkötyökalua ei pidä käynnistää uudelleen, kun laikka on kiinni työkappaleessa. Anna katkaisulaikan ensin saavuttaa täysi kierroslukunsa, ennen kuin varovasti jatkat leikkausta. Muussa tapauksessa laikka saattaa juuttua kiinni, ponnahtaa irti työkappaleesta tai aiheuttaa takaiskun.
Tue litteät tai isot työkappaleet, katkaisulaikan puristukseen aiheuttaman takaiskuvaaran minimoimiseksi. Suuret työkappaleet voivat taipua oman painonsa takia. Työkappaletta tulee tukea molemmilta puolilta levyä, sekä katkaisuleikkauksen vierestä, että reunoista.
Noudata erityistä varovaisuutta, kun leikkuukohde on seinässä kiinni oleva levy tai muu kohde, joka ei ole kokonaan näkyvillä. Katkaisulaikka voi osua kaasu- tai vesiputkiin, sähköjohtoihin tai muihin kohteisiin.
Älä tee kaarileikkauksia. Katkaisulaikan ylikuormitus kasvattaa sen rasitusta ja sen alttiutta kallistua tai juuttua kiinni ja siten takaiskun ja laikan murtumisen mahdollis-suutta, mikä saattaa johtaa vakaviin loukkaantumisiin.
Erityiset varo-ohjeet hiomapaperilla hiontaan
Käytä oikean kokoisia hiomapapereita ja noudata valmistajan tietoja hiomapaperin valinnassa. Hiomapyöröt jotka ulottuvat hiomalautasen ulkopuolelle, saattavat aiheuttaa loukkaantumista tai johtaa kiinnijuuttumiseen, hiomapyörön repeytymiseen tai takaiskuun.
Erityiset varo-ohjeet karkeahiontaan teräsharjal-la
Ota huomioon, että teräsharjasta irtoaa lankoja myös normaalikäytössä. Varo ylikuormittamasta lankoja painamalla teräsharjaa liian suurella voimalla työkappa-letta vasten. Irti sinkoilevat langanpätkät voivat helposti tunkeutua ohuen vaatteen tai ihon läpi.
Jos työ vaatii hiomasuojuksen käyttämistä, on tärkeää, että teräsharja ei kosketa hiomasuojusta. Lautas- ja kuppiharjojen halkaisijat voivat laajeta puristuspaineen ja keskipakovoiman johdosta.
- Mallin A laikkasuojusta (katkaisusuojus) sivuhiontaan käytettäessä voivat laikkasuojus ja työkappale häiritä toisiaan, mikä johtaa riittämättömään hallintaan.
- Mallin B laikkasuojusta (hiontasuojus) katkaisuhiontaan käytettäessä niputetuilla katkaisulaikoilla, on olemassa lisääntynyt riski joutua ulossinkoutuvien kipinöiden ja hiomahiukkasten sekä hiomalaikan murtuessa sen palasten kohteeksi.
Lisäturvaohjeita
Älä käytä vioittuneita sähkötyökaluja. Tarkista ennen sähkötyökalun jokaista käyttöä, ettei kotelossa tai muissa osissa ole vaurioita, kuten halkemia tai murtumisia.
Noudata ohuita metallipeltejä tai muita hyvin taipuvia, suuripintaisia rakenteita hiottaessa sopivia toimenpi-teitä, kuten esimerkiksi painavien, taipuisien vaimennusmattojen käyttö. Muussa tapauksessa saattaa esiintyä paljon suurempi yhteismelupäästö, kuin sähkötyökalulle ilmoitettu melupäästö. Ota kasvanut melupäästö huomioon myös melupäästön riskiarvioinnissa ja sopivan kuulosuojaimen valinnassa.
Älä käytä helposti syttyviä vaatteita. Kipinät voivat sytyttää näitä vaatteita.
Mikäli hiomatarvikkeen mukana toimitetaan joustava aluskappale, sitä on ehdottomasti käytettävä.
Taivutetut hiomalaikat on asennettava niin, että niiden hiomapinta jää 2 mm laikkasuojuksen alareunan tason sisäpuolelle. Hiomatyökalut, jotka eivät täytä näitä edellytyksiä ei voida suojata riittävästi ja eivät ole sallittuja.
On varmistettava, että työkalut on kiinnitetty valmistajan ohjeita noudattaen. Paikallaan olevien työkalujen on voitava pyöriä vapaasti. Väärin kiinnitetyt työkalut voivat irrota työstön aikana ja singota pois paikaltaan.
Kierreholkilla varustettujen vaihtotyökalujen kierteen pituus tulee olla karan pituutta I suurempi (katso sivu 2). Vaihtotyökalu voidaan sillä tavalla kiinnittää turvallisesti ja koko karan pituudelta sähkötyökaluun.
Käsittele hiomatarvikkeita huolellisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Vioittuneessa hiomatarvikkeessa voi olla halkemia, jolloin se halkeaa kappaleiksi työstön aikana.
Kierrekiinnitteisiä työkaluja käytettäessä on katsottava, että työkalun kierreosa on riittävän pitkä koneen karalle. Työkalun kierteen on sovittava tarkalleen koneen karan kierteeseen. Väärin kiinnitetty työkalu saattaa irrotta kesken työstön ja aiheuttaa tapaturman.
Sähkötyökalua ei saa suunnata suoraan itseen, muihin henkilöihin tai eläimiin päin. Terävistä tai kuumentuneista työkaluista aiheutuu tapaturman vaara.
Varo rakenteissa olevia sähköjohtoja ja kaasu- ja vesiputkia. Tarkasta ennen töiden aloittamista työkohde esim. metallinilmaisimella.
Käytä kiinteää imuria ja puhdista sillä säännöllisesti ilmanvaihtoaukot puhtaaksi. Vaativissa käyttöolosuhteissa voi metallia työstettäessä koneen sisään kertyä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyökalun suojaeristykselle.
Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara.
Käytä koneessa aina lisäkahvaa. Lisäkahvan ansiosta koneesta saa varmemman otteen.
Kipsipitoisten materiaalien työstämisen jälkeen: Puh- dista sähkötyökalun ja kytkentäelementin ilmanvaihto- aukot kuivalla ja öljyvapaalla paineilmalla. Muutoin kipsipitoinen pöly voi kerrostua sähkötyökalun ja kytkentäelementin sisäpinnalle ja kovettua sinne ilmankosteuden seurauksena. Seurauksena voivat olla ongelmat työkalua kytkettäessä.
Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.
Huomioi verkkojännite! Virtalähteen jännitteen tulee vastata sähkötyökalun tyyppikilvessä olevia tietoja.
Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo-jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.
Värinä- ja melupäästöarvot
Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja niitä voidaan käyttää sähkötyökalujen välisissä vertailussa. Ne sopivat myös värähtely- ja melupäästöarvojen alustavaan arviointiin.
Mainitut värähtely- ja melupäästöarvot vastaavat sähkötyökalun pääasiallista käyttöä.
Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huollolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poi-keta ilmoitetuista. Tämä saattaa kasvattaa koko työaikajakson värähtely- ja melurasitusta huomattavasti.
Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.
Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.
Terveydelle vaarallisten pölyjen käsittely
Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.
Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista.
Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta.
Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.
Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyydessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.
Työstöohjeita.
Käytä lukitusnuppia (katso sivu 8) ainoastaan moottorin ollessa pysähdyksessä. Muussa tapauksessa sähkötyökalu saattaa vaurioitua.
Työkalun vaihto
Tarkista pikakiinnitysmutterin oikea asennus-suunta.
Taivutetut hiomalaikat on asennettava niin, että niiden hiomapinta jää 2 mm laikkasuojuksen alareunan tason sisäpuolelle. Hiomatyökalut, jotka eivät täytä näitä edellytyksiä ei voida suojata riittävästi ja eivät ole sallittuja.
Suojakannen asennus (katso sivu 9)
- Työnnä suojakansi laikan suojuksen yli. - Tarkista, että jäähdytysripojen kaksi tuuletusaukkoa on vapaana.
Pehmeän käynnistyksen tarkoitus on sähkötyökalun käynnistyksessä ja ryntökäynnissä esiintyvien vastavoi-mien vähentäminen joutokäyntiä vastaaviksi.
Jälleenkäynnistyssuoja estää sähkötyökalua käynnistymästä uudelleen itsestään jos sähkönsyöttö katkeaa käytön aikana. Sammuta sähkötyökalu tässä tapauksessa, tarkistaa sähkönsyöttö ja käynnistä sitten sähkötyökalu uudelleen.
Tukosvalvonta pienentää vaihtotyökalun juuttuessa kiinni moottorivaurion sekä onnettomuuden riskiä. Sähkötyökalu kytkeytyy tässä tapauksessa automaattisesti pois päältä. Saata seuraavaksi kytkin pois-asentoon, poista sähkötyökalu työkappaleesta ja tarkista että vaihtotyökalussa ei ole vaurioita. Käynnistä sen jälkeen sähkötyökalu uudelleen.
Elektroninen ylikuormitussuoja pienentää moottorivaurion riskiä sähkötyökalun ylikuormituksessa. Sähkötyökalu kytkeytyy tässä tapauksessa automaattisesti pois päältä. Saata seuraavaksi kytkin pois-asentoon, poista sähkötyökalu työkappaleesta ja tarkista että vaihtotyökalussa ei ole vaurioita. Käynnistä sen jälkeen sähkötyökalu uudelleen.
Kierrosluvun elektroninen esivalinta mahdollistaa kierrosluvun sovittamisen kuhunkin käyttötapaukseen ja siihen käytettävälle vaihtotyökalulle.
Takaiskuvalvonta pienentää koneen odottamattoman takaiskun (kickback) riskin. Sähkötyökalu kytkeytyy tässä tapauksessa automaattisesti pois päältä. Saata seuraavaksi kytkin pois-asentoon, poista sähkötyökalu työkappaleesta ja tarkista että vaihtotyökalussa ei ole vaurioita. Käynnistä sen jälkeen sähkötyökalu uudelleen.
Sähkötyökalu on varustettu jarrujärjestelmällä, joka jarruttaa sähkötyökalun vaihtotyökalua. Täten onnettomuusriskiä pienennetään.
Vain malleissa CG15-125BLP ( ^ ), CG15-150BLP ( ^ ), CG15-125BLP Inox ( ^** ):
Kuolleen miehen kytkin on ei-lukittavissa oleva kytkin.
Kuolleen miehen kytkintä on painettava jatkuvasti sähkötyökalun käynnissä pitämiseksi.
LED-näytön merkitys.
Jos vikoja esiintyy, joita ei ole selostettu seuraavassa taulukossa, tulee kääntyä asiakaspalvelun puoleen.
| Vihreä LED | Tila Selitys | |
| Palaa Käyttöval-miudessa | Normaalitilanne pistotul-pan ollessa liitettynä verk-koon ja myös käytön aikana. | |
| Vilkkuu Terminen ylikuorma | Varoittaa ja viestittää termisestä ylikuormituksen pois-kytkennästä. Lisäksi käyttäjää varoitetaan kier-rosluvun voimakkaalla romahtamisella (tehonra-joituksella). | |
| Pimeänä Vika Jos vihreä | LED on sammu-neena, on kysymyksessä vika, esim. vika verkkojoh-dossa. | |
Putoamisvarmistin
Korkealla työskenneltäessä voidaan asentaa tuotteelle sopiva putoamisvarmistin sitä varten tarkoitettuun kiinnityspisteeseen.
Työskentelyn korkealla saa suorittaa ainoastaan koulutettu henkilökunta, jolla on tietoa työkalujen turvallisuudesta ja työkalujen käytöstä korkealla.
VAROITUS
Käytä ainoastaan putoamisvarmis- timia, jotka täyttävät seuraavia
ehtoja. Muussa tapauksessa saattaa seurauksena olla vaikeita tai kuolemaan johtavia vammoja.
- Käytä ainoastaan putoamisvarmistimia jotka täyttävät ajankohtaisesti voimassolevaa ANSI/ISEA 121 mukaista vaatimusta eivätkä ylitä vyön suurinta oikaistua pituutta 1,2 m.
- Tarkista, että sähkötyökalun yhteispaino sisältäen asennetut varusteet ei ylitä putoamisvarmistimen sallittua suurinta kuormaa.
Ota huomioon turvallisuusohjeet ja muut ohjeet, jotka toimitetaan putoamisvarmistimen mukana.
Tarkista putoamisvarmistin ennen jokaista käyttöä koskien vaurioita, kuten leikatun, repeytyneen tai ris-paantuneen kudoksen ja vaurioituneet liitännät. Vauri-oituneita putoamisvarmistimia ei saa käyttää vaan ne tulee heti vaihtaa.
Tarkista ennen jokaista käyttöä, että sähkötyökalussa oleva kiinnityspiste on tiukasti kiinni ja että siinä ei ole vaurioita, kuten halkeamia tai teräviä reunoja. Irtonaisia tai vaurioituneita kiinnityspisteitä ei saa käyttää putoamisvarmistimen kiinnitykseen.
Älä käytä putoamisvarmistinta itsensä varmistukseen äläkä kiinnitä sitä itseensä.
Älä yritä ottaa kiinni putoavaa sähkötyökalua.
Älä käytä putoamisvarmistinta lähellä liikkuvia osia.
Putoamisvarmistin saattaisi takertua niihin ja aiheuttaa vakavia vaaratilanteita.
Tarkista ennen putoamisvarmistimen käyttöä, että sähkötyökalun irrotettavat osat ovat tiukasti kiinni.
Varmista, että putoamisvarmistimen käyttö ei vahingoita sähkötyökalun käyttöä tai sen suojavarusteita.
Liitä putoamisvarmistin ainoastaan tässä kuvatulla tavalla ja sitä varten tarkoitettuun kiinnityspisteeseen sähkötyökalussa (katso sivu 6).
Kunnossapito, huolto.
Ota huomioon, että ainoastaan sähköalan ammattilaiset saavat periaatteessa korjata, huoltaa ja tarkistaa sähkötyökaluja, koska asiaton kunnostus saattaa aiheuttaa huomattavan vaaran käyttäjälle.
Aärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä sähkötyökalun sisälle. Sähkötyökalun
suojaeristys saattaa vahingoittua. Puhalla usein sähkötyökalun sisätila puhtaaksi tuuletusaukkojen kautta, käyttäen kuivaa ja rasvatonta paineilmaa.
Kipsipitoisia materiaaleja työstettäessä voi pölyä kerrostua sähkötyökalun ja kytkentäelementin sisäpintaan ja kovettua sinne ilmankosteuden seurauksena. Tämä voi aiheuttaa ongelmia sähkötyökalua kytkettäessä.
Käytä kuivaa ja öljytöntä paineilmaa ja puhalla sitä sähkötyökalun ilmanvaihtoaukkojen kautta sisään ja puhdista samalla myös kytkentäelementti.
Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.
Ota FEIN asiakaspalveluun yhteyttä, jos sinulla on kor- jausta vaativia FEIN sähkötyökaluja tai tarvikkeita.
Osoitteen löydät Internetistä osoitteesta www.fein.com.
Uusi koneessa olevat tarrat tai varoitusmerkit, jos ne ovat kuluneet pahasti.
Tähän sähkötyökaluun kuuluvan varaosaluettelon voi hakea internet-osoitteesta www.fein.com.
Käytä varaosina vain alkuperäisosia.
Seuraavat osat voi tarvittaessa vaihtaa itse:
Vaihtotyökalut, lisäkahva, kiinnityslaippa, laikan suojus, käsisuoja
Takuu.
Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.
Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.
EU-vastaavuus.
CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.
UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.
Ympäristönsuojelu, jätehuolto.
Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
Lisätarvikevalikoima (ks. sivu 16/17).
Käytä ainoastaan alkuperäisiä FEIN-tarvikkeita. Tarvikkeiden tulee soveltua kyseiseen konetyyppiin.
A-1 Laikkasuojus katkaisua varten, malli A
B-1 Laikkasuojus hiontaa v arten, malli B
B-3 Suojakansi katkaisua varten
1-1 Rouhintalaikka, malli 27
2-1 Katkaisulaikka
(käytä ainoastaan asennetun suojakannen kanssa)
3-1 Lamellihiomalautanen
3-2 Suojalautanen kuituhiomalautasia varten, kuituhiomalautaset
(kiinnitä ainoastaan toimitukseen kuuluvalla tuki-lautasen kiinnitysvälineellä)
3-3 Hiomalautanen tarralla, tartuntahiomapyöröt, tartunta hioma-villavuotasienet (käytä sopivaa kiintoavainta)
4-1 Teräslanka-kartioharjat
4-2 Teräslanka-kuppiharjat, lamellihiomalaikat (käytä sopivaa kiintoavainta)
5-1 Timanttireikäleikkuri (käytä sopivaa kiintoavainta)
Automaatne pidurdusseadis on mittelukustatav lüliti.
