| Produkta tips | Leņķa slīpmašīna (elektriskā) |
| Zīmols | Fein |
| Modelis | CG 15150 BLP |
| Pielietojumi | Sausā slīpēšana, griešana, pulēšana, metāla un akmens tīrīšana ar suku |
| Barošana | Tīkls 230 V~, 50/60 Hz |
| Dubultā izolācija | Jā |
| Maks. diska diametrs | 150 mm |
| Regulējams ātrums | Jā, elektroniskā priekšizvēle |
| Bremze | Jā, instrumenta bremze |
| Aizsardzība pret nejaušu restartēšanu | Jā |
| Bloķēšanas kontrolieris | Jā, automātiskā izslēgšana bloķēšanas gadījumā |
| Atgriešanās kontrole | Jā, automātiskā izslēgšana |
| Gluda iedarbināšana | Jā |
| Pretkritiena ierīce | Jā, stiprinājuma punkts uz instrumenta |
| LED indikators | Zaļš LED: normāla darbība, mirgo: termiskā pārslodze, izslēgts: defekts |
| Apkope | Regulāri tīrīt ventilācijas atveres ar sausu saspiestu gaisu |
| Rezerves daļas | Pieejamas www.fein.com, izmantojiet tikai oriģinālās daļas |
| Garantija | Likumīgā garantija + ražotāja garantijas deklarācija |
Bieži uzdotie jautājumi - CG 15150 BLP Fein
Lietotāju jautājumi par CG 15150 BLP Fein
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Dzirnaviņas PDF formātā bez maksas! Atrodiet savu rokasgrāmatu CG 15150 BLP - Fein un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. CG 15150 BLP zīmola Fein.

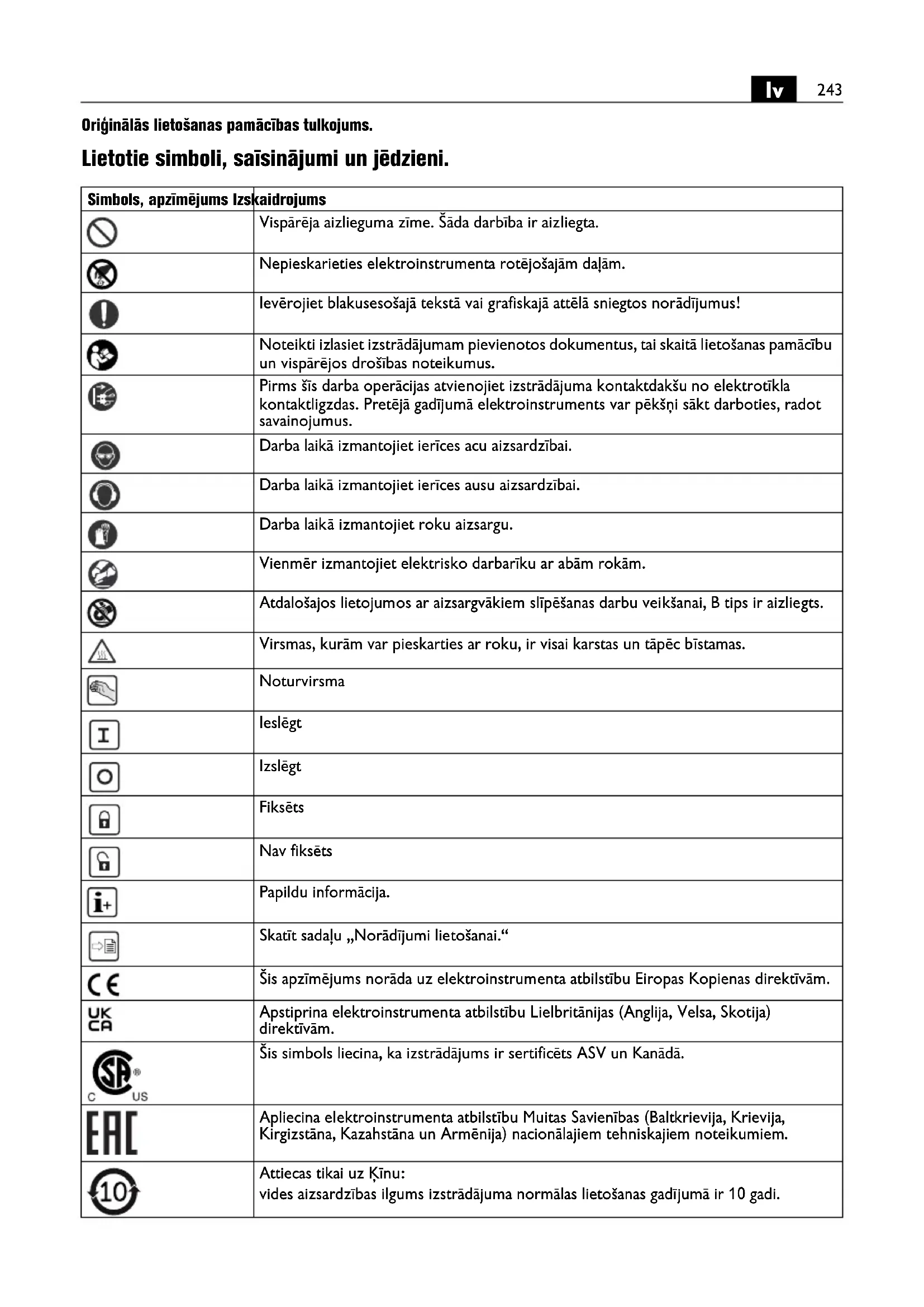

LIETOŠANAS INSTRUKCIJA CG 15150 BLP Fein
Originālās lietošanas pamācības tulkojums.
Lietotie simboli, saïsinājumi un jēdzieni.
| Symbols, apzīmējums Izskaidrojums | |
 | Vispārēja aizlieguma zīme. Šāda darbība ir aizliegta. |
| [XYCZ] | Nepieskarieties elektroinstrumenta rotējošajām dalām. |
 | levērojiet blakusesošajā tekstā vai grafiskajā attēlā sniegtos norādījumus! |
| [XO5Z] | Noteikti izlasiet izstrādājumam pievienotos dokumentus, tai skaitā lietošanas pamācību un vispārējos drošības noteikumus. |
| [IWGYD] | Pirms šīs darba operācijas atvienojiet izstrādājuma kontaktdakšu no elektrotīkla kontaktligzdas. Pretējā gadījumā elektroinstruments var pēkšņi sākt darboties, radot savainojumus. |
 | Darba laikā izmantojiet ierīces acu aizsardzībai. |
| [CZBC] | Darba laikā izmantojiet ierīces ausu aizsardzībai. |
| [BDHW] | Darba laikā izmantojiet roku aizsargu. |
| [KSCX] | Vienmēr izmantojiet elektrisko darbarīku ar abām rokām. |
| [30YC] | Atdalošajos lietojumos ar aizsargvākiem slīpēšanas darbu veikšanai, B tips ir aizliegts. |
| [WZXD] | Virsmas, kurām var pieskarties ar roku, ir visai karstas un tāpēc bīstamas. |
 | Noturvirsma |
| [GZ6C] | leslēgt |
 | Izslēgt |
| [AVC6] | Fiksēts |
 | Nav fiksēts |
 | Papildu informācija. |
 | Skatīt sadaļu „Norādījumi lietošanai.“ |
| [YODZ] | Šis apzīmējums norāda uz elektroinstrumenta atbilstību Eiropas Kopienas direktīvām. |
| [323X] | Apstiprina elektroinstrumenta atbilstību Lielbritānijas (Anglija, Velsa, Skotija) direktīvām. |
 | Šis simbols liecina, ka izstrādājums ir sertificēts ASV un Kanādā. |
 | Apliecina elektroinstrumenta atbilstību Muitas Savienības (Baltkrievija, Krievija, Kirgizstāna, Kazahstāna un Armēnija) nacionālajiem tehniskajiem noteikumiem. |
 | Attiecas tikai uz Ķīnu:vides aizsardzības ilgums izstrādājuma normālas lietošanas gadījumā ir 10 gadi. |
| Simbols, apzīmējums | Izskaidrojums |
 | Šis norādījums ir saistīts ar iespējamu bīstamu situāciju, kas var izraisīt smagu savainojumu vai pat nāvi. |
 | Nolietotie elektroinstrumenti, kā arī citi elektrotehniskie un elektriskie izstrādājumi jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. |
 | Apzīmē otrreiz pārstrādājamus iepakojumus un produktus, kuri ir jāsavāc un jālikvidē atsevišķi. |
| Izstrādājums ar divkāršu vai pastiprinātu aizsardzību | |
| [WTDS] | Neliels griešanās ātrums |
 | Liels griešanās ātrums |
| ~ (a. c.) Maiņ | strāva |
| (Ax - Zx) | Markēšana iekšējām vajadzībām |
| (**) Var saturēt ciparus vai burtus | |
| Apzimējums | Starptautiskā mērvienība | Izskaidrojums |
| n | /min, min ^-1 , rpm, r/min | Griešanās ātruma diapazons |
| n_0 | /min, min ^-1 , rpm, r/min | Izmērītais griešanās ātrums brīvgaitā |
| P_1 | W | Patērējamā jauda |
| P_2 | W | Piegādātā jauda |
| U | V | Izmērītais spriegums |
| fHz Frekvence | ||
| M... | mm | Izmērs metriskai vītnei |
| ∅ | mm | Apaļās daļas diametrs |
 | mm | ∅ _D =maks. slīpēšanas/griešanas diska diametrs∅ _H =stiprinājuma atvēruma diametrsT _A-1 =ievietojamā instrumenta aizsargvāka biezums A-1T _B-1 =ievietojamā instrumenta aizsargvāka biezums B-1T _B-3 =ievietojamā instrumenta aizsargpārsega biezums B-3 |
 | mm | ∅ _D =maks. slīpēšanas pamatnes diametrs |
 | mm | M=vītne piespiedējuzgriežņa uzskrūvēšanail=darbvārpstas garums |
 | mm | ∅ _D =maks. sukas diametrsM=vītne stiprinājuma atlokam / darbarīka ieliktnimT=maks. stieplu garums |
 | mm | ∅ _D =dimanta caurumgrieža maksimālais diametrsM=vītne stiprinājuma atlokam / darbarīka ieliktnim |
| kg | Svars atbilstoši EPTA-Procedure 01 | |
| dB(A) | Trokšņa spiediena līmenis | |
 | dB(A) | Trokšņa jaudas līmenis |
| dB | Trokšņa spiediena pīka vērtību līmenis | |
 | Izkliede | |
| m/s ^2 | Vibrācijas paātrinājuma vērtība atbilstoši standartam EN 62841 (vektoru summa trim virzieniem) | |
| Apzīmējums | Starptautiskā mērvienība | Izskaidrojums |
| a_h,AG | m/s^2 | Vibrācijas paātrinājuma vidējā vērtība, veicot lenka slīpēšanu |
| a_h,DS | m/s^2 | Vibrācijas paātrinājuma vidējā vērtība, veicot slīpēšanu ar slīploksni |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2 | Pamata un atvasinātās mērvienības atbilst starptautiskajai mērvienību sistēmai SI. |
Jūsu drošībai.
⚠ BRĪDINĀJUMS
Uzmanīgi izlasiet visus drošības noteikumus un
norādījumus. Drošības noteikumu un norādījumu neievērošana var radīt priekšnoteikumus elektriskajam triecienam, izraisīt aizdegšanos un/vai būt par cēloni smagam savainojumam.
Uzglabājiet drośības noteikumus un norādījumus turpmākai izmantošanai.
Nelietojiet šo elektroinstrumentu, pirms uzmanīgi un ar pilnīgu izpratni nav izlasīta šī lietošanas pamācība, kā arī tai pievienotie
„Vispārējie drošības noteikumi“ (izdevuma numurs 3 41 30 465 06 0). Uzglabājiet minētos pavaddokumentus turpmākai izmantošanai un elektroinstrumenta tālāknodošanas vai pārdošanas gadījumā nododiet tos jaunajam īpašniekam. levērojiet arī spēkā esošos nacionālos darba aizsardzības likumdošanas aktus.
Elektroinstrumenta pielietojums:
Manuālā leŋka slīpmašina sausajai slīpēšanai, metāla un akmens bīrstēšanai ar stieplu sukām griešanai, kā arī fližu griešanai ar FEIN apstiprinātiem ievietojamajiem instrumentiem un piederumiem no laika apstākljiem aizsargātā vidē, neizmantojot šķidrus dzesēšanas šķidrumus.
Nelabvēlīgos darba apstākļos var parādīties instrumenta darbības traucējumi, kas var izpausties kā īslaicīga klūme, funkciju ierobežojumi vai darbības traucējumi izvēlētajā lietošanas režīmā un kuru novēršanai ir nepieciešama lietotāja iejaukšanās.
Šis elektroinstruments ir paredzēts darbināšanai arī no mainstrāvas ĝeneratoriem, kas spēj nodrošināt pietiekamu jaudu un atbilst standartam ISO 8528, kā arī izpildījuma klasei G2. Šis standarts nav piemērojams, ja tā saucamais nelineāro kroplojumu koeficients pārsniedz 10 %. Šaubu gadījumā ievāciet sīkāku informāciju par izmantojamo ĝeneratoru.
Uzstādot un darbinot mainstrāvas ĝeneratoru, ievērojiet lietošanas pamācībā sniegtos norādījumus un valstī spēkā esošos drošības noteikumus.
Elektriskais darbarīks nav paredzēts vieglo metālu apstrādei vai pulēšanai. Lietotājs ir pilnībā atbildīgs par bojājumiem, kas radušies neatbilstošas lietošanas rezultātā.
Jäievēro vispāratzītie negadījumu novēršanas nosacījumi un pievienotās drošības instrukcijas.
Kopēji drošības norādījumi attiecībā uz slīpēšanu, slīpēšanu ar smilšpapīru, darbu ar stieplu sukām vai griešanu ar slīpripu
Šo elektroinstrumentu paredzēts izmantot kā slīpmašinu, slīpmašinu, izmantojot smilšpapīru, stieplu suku, caurumgriezi vai griezejslīpmašinu. Izlasiet visus drošības norādījumus, instrukcijas, attēlus un datus, kurus esat saņēmis kopā ar šo ierīci. Neievērojot tālāk sniegtos norādījumus, pastāv risks gūt strāvas triecienu, var veidoties ugunsbīstamība un/vai tikt gūtas smagas traumas.
Šis elektroinstruments nav paredzēts pulēšanai.
Elektroinstrumenta izmantošana uzdevumiem, kuriem tas nav paredzēts, var radīt bīstamu situāciju un klūt par cēloni savainojumiem.
Neizmantojiet elektroinstrumentu darbu veikšanai, kuriem instrumenta konstrukcija nav tiešā veidā piemērota un kuru izpildei ražotājs šo instrumentu nav paredzējis. Šāda instrumenta modificēšana var izraisīt kontroles zaudēšanu pār to un nodarīt nopietnus miesas bojājumus.
Neizmantojiet ievietojamos darbarikus, kurus ražotājs nav īpaši paredzējis un noteicis šim elektroinstrumentam. lespēja pievienot jūsu elektroinstrumentam kādu piederumu vēl negarantē tā drošu lietošanu.
levietojamā darbarīka pieļaujamajam apgriezienu skaitam jābūt vismaz tikpat lielam, kāds ir uz elektroinstrumenta norādītais maksimālais apgriezienu skaits. levietojamais darbarīks, kas griežas ātrāk nekā pieļaujamais apgriezienu skaits, var salūzt un tikt izsviests gaisā.
Darbinstrumentu ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Ja darbinstrumenta izmēri ir izvēlēti nepareizi, tas pilnībā nenovietojas zem aizsargpārsega un darba laikā apgrūtina instrumenta vadību.
levietojamā darbarīka piestiprināšanas izmēriem jāatbilst elektroinstrumenta stiprināšanas līdzekļu izmēriem. levietojamie darbarīki, kurus nav iespējams precīzi nostiprināt ierīcē, griežas nevienmērīgi, ;loti spēcīgi vibrē un var izraisīt kontroles zaudēšanu pār ierīci.
Nelietojiet bojātus ievietojamos darbarīkus. Pirms katras ievietojamo darbarīku, piemēram, slīpripu, izmantošanas pārbaudiet, vai tajos nav radušās atskarpes un plaisas, slīpēšanas diskus pārbaudiet attiecībā uz plaisām, nodilumu vai stipru nolietojumu, bet stieplu sukas – vai tajās nav valīgu vai salūzušu stieplu. Ja elektroinstruments vai ievietojamais darbarīks ir nokritis zemē, pārbaudiet, vai tas nav bojāts, vai arī izmantojiet ievietojamo darbarīku, kas
nav bojāts. Kad esat ievietojamo darbarīku pārbaudījis un ievietojis ierīcē, nostājieties pats un lūdziet tuvumā esošās personas nostāties ārpus ievietojamā darbarīka rotācijas plaknes un Įaujiet ierīcei vienu minūti darboties ar maksimālo apgriezienu skaitu. Parasti bojāti ievietojamie darbarīki salūzt šajā pārbaudes laikā.
Lietojiet individuālos aizsardzības līdzekļus. Atkarībā no ierīces pielietojuma uzlieciet pilno sejsargu, acu aizsarglīdzekli vai aizsargbrilles. Ja nepieciešams, lietojiet putekļu masku, dzirdes aizsargus, aizsargcimdus vai speciālo priekšautu, kas jūs aizsargās no sīkām slīpēšanas laikā rodošām daļinām, kā arī materiāla daļinām. Acis jāaizsargā no gaisā izsviestiem svešķermeņiem, kas rodas dažādu pielietojumu laikā. Putekļu vai elpcelų maskas mērķis ir filtrēt attiecīgā pielietojuma laikā rodošos putekļus. Ja ilgu laiku esat pakļauts trokšņa iedarbībai, jūs varat zaudēt dzirdi.
Sekojiet, lai citas personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi.
Apstrādājamā priekšmeta atlūzas vai salūzuša darb- instrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī ievērojamā attālumā no darba vietas.
Darba laikā turiet elektroinstrumentu tikai aiz izolētajām virsmām, jo tajā iestiprinātais darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam.
Netuviniet rotējošu darbinstrumentu elektrokabelim.
Zūdot kontrolei pār instrumentu, darbinstruments var pārgriezt kabeli vai iekerties tajā, kā rezultātā kāda no lietotāja kerjaṇa daļām var saskarties ar rotējošo darbinstrumentu.
Nenovietojiet elektroinstrumentu, kamēr tajā iestiprinātais darbinstruments nav pilnīgi apstājies.
Rotējošais darbinstruments var skart atbalsta virsmu, kā rezultātā elektroinstruments var klūt nevadāms.
Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārvietots. Lietotāja apgērbs vai mati var nejauši nonākt saskarē ar rotējošo darbinstrumentu un iekerties tajā, izraisot darbinstrumenta saskaršanos ar lietotāja kermeni.
Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ievelk putekļus instrumenta korpusā, bet liela metāla putekļu daudzuma uzkrāšanās var būt par cēloni elektrotraumai
Nelietojiet elektroinstrumentu degošu materiālu tuvumā. Dzirksteles var aizdedzināt šos materiālus.
Nelietojiet nomaināmos darbinstrumentus, kuriem jāpievada dzesējošais škidrums. Ūdens vai citu škidro dzesēšanas līdzekļu izmantošana var būt par cēloni elektriskajam triecienam.
Atsitiens un ar to saistītie norādījumi
Atsitiens ir pēkšņa ierīces reakcija, ko izraisa rotējoša ievietojamā darbarīka, piemēram, slīpripas, slīpēšanas diska, stieplu sukas u.c. Nobloķešanās vai nosprūšana. Nosprūšana vai nobloķešanās rada strauju rotējošā ievietojamā darbarīka apstāšanos. Tā rezultātā rodas nekontrolēta elektroinstrumenta darbības paātrinājums bloķējuma vietā pretēji ievietojamā darbarīka rotācijas virzienam.
Ja, piemēram, slīripa nosprūst vai nobloķējas apstrādājamajā materiālā, slīripas mala, kas iegrimst apstrādājamajā materiālā, var iekīlēties un tādējādi izlauzt slīripu vai izraisīt atsitienu. Tādā gadījumā slīripa pārvietojas ierīces lietotāja virzienā vai prom no tā atkarībā no ripas rotācijas virziena bloķējuma vietā. Šādā situācijā slīripas var arī pārlūzt.
Atsitiens ir elektroinstrumenta nepareizas lietošanas un/vai nepiemērotu darba apstākļu sekas. To iespējams novērst, veicot piemērotus piesardzības pasākumus, kas ir izklāstīti turpmākajā tekstā.
Stingri turiet elektroinstrumentu un ienemiet tādu kermana un roku stāvokli, kas vislabāk jautu pretoties atsitiena spēkam. Vienmēr izmantojiet papildrokturi, kas lauj optimāli kompensēt atsitienu vai reakīvo griezes momentu un saglabāt kontroli pār instrumentu.
Veicot zināmus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitienam un reaktīvajam griezes momentam.
Netuviniet rokas rotējošam darbinstrumentam.
Atsitiena gadījumā darbinstruments var skart ari lietotāja roku.
Izvairieties atrasties vietā, kurp varētu pārvietoties elektroinstruments atsitiena brīdī. Atsitiena brīdī elektroinstruments pārvietojas virzienā, kas pretējs darbinstrumenta kustības virzienam iestrēguma vietā.
Strādājiet īpaši uzmanīgi pie stūriem, asām malām u.c. Nepieļaujiet ievietojamā darbarīka atsišanos pret apstrādājamo materiālu un iekīlēšanos tajā. Rotējošam ievietojamajam darbarīkam, strādājot ar to pie stūriem, asām malām vai tam atlecot no materiāla, ir tendence iekīlēties. Tas izraisa kontroles zaudēšanu pār ierīci vai atsitienu.
Neizmantojiet kēdes zāga plātni kokmateriālu griešanai, segmentētu dimanta griezējripu ar segmentu attālumu, kas pārsniedz 10 mm, un zāga plātni ar zobiem. Šādi ievietojamie darbarīki bieži izraisa atsitienu un kontroles zaudēšanu pār ierīci.
īpašie drošības noteikumi, veicot slīpēšanu un griešanu
Lietojiet vienīgi jūsu rīcībā esošajam elek- troinstrumentam piemērotus slīpēšanas dar- binstrumentus un šādiem darbinstrumentiem paredzētu aizsargpārsegu. Aizsargpārsegs var nepietiekami nosegt nepiemērotus slīpēšanas darbinstrumentus, līdz ar to neļaujot panākt vēlamo darba drošību.
Izliektie slīpēšanas diski jāiestiprina tā, lai to slīpējošā virsma neizvirzītos aiz aizsargpārsega malas. Nepareizi iestiprināts slīpēšanas disks, kas izvirzās aiz aizsargpārsega malas, nevar tikt pietiekami nosegts.
Drošības apsvērumu dēl aizsargpārsegam jābūt stingri nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka slīpēšanas darbinstrumenta nenosegtā daļa.
Aizsargpārsegs palīdz pasargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas darbinstrumentu, kā ari no lidojošām dzirkstelēm, kas var aizdedzināt apgērbu.
Slīpēšanas darbinstrumentu drīkst izmantot vienīgi tādā veidā, kādam tas ir paredzēts. Piemēram, nekad neizmantojiet griešanas diska sānu virsmu slīpēšanai.
Griešanas disks ir paredzēts materiālu apstrādei ar malas griezejškautni. Stiprs spiediens sānu virzienā var salauzt šo darbinstrumentu.
Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu piespiedējuzgriezni ar piemērotu formu un izmēriem. Piemērota tipa piespiedējuzgrieznis darba laikā droši balsta slīpēšanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamie piespiedējuzgriežni var atšķirties no piespiedējuzgriežņiem, kas lietojami kopā ar citu veidu slīpēšanas diskiem.
Neizmantojiet nolietotas slīpripas no lielāka izmēra elektroinstrumentiem. Lielāka izmēra elektroinstrumentiem piemērotas slīpripas konstrukcija neatbilst mazāku elektroinstrumentu maksimālajam apgriezienu skaitam.
Izmantojot ripas ar dubultu funkciju, vienmēr lietojiet paredzētajam pielietojumam atbilstošo aizsargpārsegu.
Pareizā aizsargpārsega nelietošana var klūt par nepietiekamas aizsardzības iemeslu, tādējādi radot smagu traumu gūšanas risku.
Citi īpašie drošības noteikumi, veicot griešanu
Neizdariet pārāk lielu spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Neveidojiet pārāk dzilus griezumus. Pārslogojot griešanas disku, tas biežāk iekeras vai iestrēgst griezumā, un līdz ar to pieaug arī atsitiena vai darbinstrumenta salūšanas iespēja.
Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks sviests tieši lietotāja virzienā.
Pārtraucot darbu vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz griešanas disks pilnīgi apstājas. Nemēginiet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda darbība var būt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni.
Neieslēdziet elektroinstrumentu no jauna, ja tajā iestiprinātais darbinstruments atrodas griezuma vietā. Pēc ieslēgšanas nogaidiet, līdz darbinstruments sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi turpiniet griešanu. Pretējā gadījumā griešanas disks var iekerties griezumā vai izlekt no tā, kā arī var notikt atsitiens.
Atbalstiet plāksnes vai liela izmēra apstrādājamos materiālus, lai novērstu atsitiena risku, ko rada iesprūdusi griezējripa. Liela izmēra apstrādājamie materiāli sava svara ietekmē var ieliekties.
Apstrādājamais materiāls ir jāatbalsta abās plāksnes pusēs, proti, gan griezuma līnijas zonā, gan malas tuvumā.
levērojiet īpašu piesardzību, veidojot padzilinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. legremdējot griešanas disku materiālā, tas var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, kas savukārt var izraisīt atsitienu un/vai būt par cēloni savainojumam.
Negrieziet materiālu liektā līnijā. Griezējripas pārslodze palielina tās noslodzi un tendenci uz sasvēršanos vai noblokēšanos, tādējādi radot arī atsitiena vai slīpripas salūšanas risku, kas var izraisīt smagas traumas.
īpašie drošības noteikumi, veicot slīpēšanu ar smilšpapīra loksnī
Izmantojiet pareizā izmēra slīpripas un sekojiet ražotāja norādēm attiecībā uz slīpripu izvēli. Slīpripas, kuras sniedzas ārpus slīpēšanas diska, var izraisīt traumas, kā arī slīpripu iekīlēšanos un salūšanu vai izraisīt atsitienu.
īpašie drošības noteikumi, veicot apstrādi ar stiepļu suku
Sekojiet, lai darba laikā stiepļu sukai neizkristu vai nenolūztu atseviškas stieples. Nepārslogojiet sukas stieples, stipri spiežot uz to. Nolūzušās stieples lido ar lielu ātrumu un var ὢoti viegli izklūt caur plānu apgērbu vai matiem.
Izmantojot aizsargpārsegu, nepieļaujiet tā saskaršanos ar stieplu suku. Kausveida un diskveida stieplu sukām spiediena un centrbēdzes spēka iespaidā var palielināties diametrs.
- Sānu slīpēšanai izmantojot A tipa aizsargpārsegu (atdalošo aizsargpārsegu), aizsargpārsegs un apstrādājamais materiāls var viens otram traucēt, izraisot nepietiekamu kontroli pār ierīci.
- Izmantojot B tipa aizsargpārsegù (atdalošo aizsargpārsegu) slīpēšanai ar saistītām griezējripām, pastāv risks, ka jums var trāpīt griešanas laikā rodošās dzirksteles un slīpēšanas procesā rodošās daliņas, kā arī slīpripas fragmenti, ja slīpripa salūzt.
Citi drošības noteikumi
Neizmantojiet bojātu elektroinstrumentu. Katru reizi pirms elektroinstrumenta lietošanas pārbaudiet korpusu un pārējos komponentus, vai tie nav bojāti (piemēram, attiecībā uz plaisām vai plīsumiem).
Slīpējot plānas metāla plāksnes vai citus vibrējošas struktūras materiālus ar lielu virsmas laukumu, veiciet atbilstošus pasākumus, piemēram, izmantojiet smagus, elastigus amortizējošus paklājus. Pretējā gadījumā var rasties daudz lielāka kopējā trokšņu emisija, nekā
norādīts pie elektroinstrumenta trokšņu emisijas datiem. Nemiet vērā paaugstināto trokšņu emisiju arī attiecībā uz risku novērtējumu, kas saistūts ar trokšņa iedarbību, kā arī izvēloties piemērotus dzirdes aizsargus.
Nevalkājiet viegli uzliesmojošu apgērbu. Dzirksteles var to aizdedzināt.
Izmantojiet elastīgās starplikas, ja tās tiek piegādātas kopā ar slīpēšanas disku.
Izliektie slīpēšanas diski jāiestiprina tā, lai to slīpējošā virsma būtu izvirzīta 2 mm pāri aizsargpārsega apakšējai malai. Slīpēšanas darbinstrumenti, kas neatbilst šim nosacījumam, nevar tikt pietiekoši nosegti un tāpēc nav izmantojami.
Pārliecinieties, ka darbinstruments tiek iestiprināts atbilstoši tā ražotājfirmas norādījumiem. Iestiprinātajam darbinstrumentam jäspēj brīvi
griezties. Nepareizi iestiprināts darbinstruments darba laikā var nokrist un tikt mests prom.
levietojamo darbarīku vītnes garumam ar vītnes ieliktni jābūt lielākam par vārpstas garumu (skatiet lapu 2).
Tādējādi ievietojamo darbarīku drošā vaidā ir iespējams piestiprināt pie elektroinstrumenta visā vārpstas garumā.
Uzmanīgi rīkojieties ar slīpēšanas darbinstrumentiem un uzglabājiet tos atbilstoši ražotājfirmas
norādījumiem. Bojātajos slīpēšanas darbinstrumentos var veidoties plaisas, kā rezultātā tie darba laikā var salūzt.
Lietojot darbinstrumentus ar vītni, sekojiet, lai šī vītne būtu pietiekoši gara, lai nosegtu elektroinstrumenta darbvārpstu. Darbinstrumenta vītnei jāatbilst darbvārpstas vītnei. Nepareizi iestiprināts darbinstruments darba laikā var nokrist, radot savainojumus.
Nevērsiet elektroinstrumentu pret sevi, citām personām vai mājdzīvniekiem. Asie vai karstie darbinstrumenti var izraisīt savainojumus.
levērojiet piesardzību, strādājot vietās, kuru tuvumā var būt slēpti elektriskie vadi, kā arī gāzes vai ūdens cauruļvadi. Pirms darba pārbaudiet šādas vietas, izmantojot, piemēram metālmeklētāju.
Lietojiet stacionāru uzsūkšanas ierīci un ar tās palīdzību pēc iespējas biežāk izpūtiet ventilācijas atveres. Izmantojot elektroinstrumentu ekstremālos apstāklos metāla apstrādei, tā korpusa iekšpusē var uzkrāties strāvu vadoši puteklī. Tas var nelabvēlīgi ietekmēt elektroinstrumenta aizsargizolāciju.
Nav atļauts pie elektroinstrumenta pieskrūvēt vai piekniedēt marķējuma plāksnītes un apzīmējumus. Bojātā izolācija nenodrošina pietiekošu aizsardzību pret elektrisko triecienu.
Strādājot ar elektroinstrumentu, vienmēr nostipriniet uz tā papildrokturi. Papildrokturis ľauj ērti turēt un droši vadīt elektroinstrumentu.
Pēc ĝipsi saturošu materiālu apstrādes: ar sausa, ellu nesaturoša saspiestā gaisa plūsmu iztīriet elektroinstrumenta ventilācijas atvērumus un slēdža elementu. Pretējā gadījumā ĝipsi saturošie putekļi var nosēsties elektroinstrumenta korpusā un uz slēdža elementa un mitruma iespaidā sacietēt. Tas var nelabvēlīgi ietekmēt slēdža mehānisma darbību.
Pirms elektroinstrumenta lietošanas pärbaudiet, vai nav bojāts tā elektrokabelis un elektrotikla kontaktdakša.
Nemiet vērā tīkla spriegumu! Strāvas avota spriegumam jāatbilst elektroinstrumenta datu plāksnītē sniegtajai informācijai.
leteikums: vienmēr pievienojiet elektroinstrumentu caur noplūdes strāvas aizsargreleju (RCD) ar aizsargstrāvu 30 mA vai mazāku.
Vibroemisijas un trokšnu emisijas vērtības
Šajā instrukcijā norādītās vibroemisijas un trokšņu emisijas vērtības ir mērītas atbilstoši EN 62841 standartizēto mērišanas metodi, un tās var tikt izmantotas dažādu elektroinstrumentu parametru salīdzināšanai. Tās ir piemērotas arī vibrāciju un trokšņu iedarbības sākotnējai novērtēšanai.
Norādītās vibroemisijas un trokšņu emisijas vērtības ir attiecināmas uz elektroinstrumenta galvenajām lietojuma sfērām.
Tomēr, ja elektroinstrumentu izmanto citiem pielietojumiem, ar citiem ievietojamajiem darbarīkiem vai ar nepietiekami veiktu apkopi, vibroemisijas un trokšņu emisijas vērtības var atšķirties. Tas var ievērojami palielināt vibrāciju un trokšņu radīto iedarbību visā darbu veikšanas laikā.
Lai precīzi novērtētu vibrāciju un trokšņu radīto iedarbību, jānem vērā arī laiks, kurā ierīce ir izslēgta vai arī darbojas, bet faktiski netiek izmantota. Tas var ievērojami samazināt vibrāciju un trokšņu radīto iedarbību.
Nosakiet papildu drošības pasākumus ierīces lietotāja aizsardzībai pret vibrācijām un trokšņiem, piemēram, veicot elektroinstrumenta un ievietojamo darbarīku apkopi, uzturot siltas ierīces lietotāja plaukstas un organizējot darba procesu.
Rīkošanās ar veselībai kaitīgiem putekliem
Ar šā instrumenta palīdzību veicot darbības, kuru rezultātā notiek materiāla daļinu atdalīšanās, rodas putekļi, kas var būt bīstami veselībai. Saskaršanās ar dažu materiālu putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas, elpošanas celu saslimšanas, vēzi vai reproduktīvās sistēmas bojājumus; pie šādiem materiāliem pieder azbests un to saturoši materiāli, svinu saturošas krāsas, metāli, dažas koka sugas, minerāli, akmens materiālos esošās silikāta daļinas, krāsu šķīdinātāji, koksnes konservanti un pretapaugšanas līdzekļi, ar kuriem tiek apstrādātas ūdens transportlīdzekļu zemūdens daļas. Saslimšanas riska pakāpe ir atkarīga no putekļu ieelpošanas ilguma. Lietojiet putekļu veidam atbilstošas uzsūkšanas ierīces un individuālo aizsargaprīkojumu, kā arī parūpējieties par labu ventilāciju darba vietā. Uzticiet azbestu saturošu materiālu apstrādi tikai profesionāļiem. Koka un vieglo metālu putekļi, kā arī karsts apstrādājamā materiāla putekļu un dažu ķīmisko vielu maisījums noteiktos nelabvēlīgos apstākļos var izraisīt aizdegšanos vai sprādzienu. Nepieļaujiet dzirksteļu lidošanu putekļu konteinera virzienā, kā arī
elektroinstrumenta un apstrādājamā materiāla pārkaršanu, savlaicīgi iztukšojiet putekļu konteineru; ṣemiet vērā apstrādājamā materiāla ražotāja sniegtos norādījumus par materiāla apstrādi un Jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
Norādījumi lietošanai.
Nospiediet blokēšanas pogu (skat. 8) tikai tad, kad motors vairs nedarbojas. Pretējā gadījumā elektriskais darbarīks var tikt bojāts.
Darbinstrumentu nomaina
Pievērsiet uzmanību pareizam ātrās spriegošanas uzgriežņa montāžas virzienam.
Izliektie slīpēšanas diski jāiestiprina tā, lai to slīpējošā virsma būtu izvirzīta 2 mm pāri aizsargpārsega apakšējai malai. Slīpēšanas darbinstrumenti, kas neatbilst šim nosacījumam, nevar tikt pietiekoši nosegti un tāpēc nav izmantojami.
Aizsargpārsega uzstādīšana (skatiet 9)
- Uzbīdiet aizsargpārsegu virs aizsargapvalka.
- Pārliecinieties, vai abi blokēšanas āki ir pilnībā nofiksēti.
Vieglo palaišanu izmanto, lai samazinātu reakcijas spēkus, kad elektriskais darbarīks ir ieslēgts un darbojas līdz tukšgaitas ātrumam.
Atkārtotas ieslēgšanās aizsardzība neļauj elektriskajam darbarīkam automatiski restartēties, ja darbības laikā tiek pārtraukta strāvas padeve. Šādā gadījumā izslēdziet elektrisko darbarīku, pārbaudiet strāvas padevi un pēc tam darbarīku atkal ieslēdziet.
Blokēšanas aizsardzība samazina motora bojājumu un negadījumu risku, ja darbarīks ir blokēts. Šādā gadījumā elektriskais darbarīks pats izslēdzas. Tad pagrieziet slēdzi izslēgtā pozīcijā, noņemiet elektrisko darbarīku no sagataves un pārbaudiet, vai ieliktnim nav bojājumu. Pēc tam atkal ieslēdziet elektrisko darbarīku.
Elektroniskais pārslodzes aizsargs samazina dzinēja bojājumu risku, ja elektriskais darbarīks tiek pārslogots. Šādā gadījumā elektriskais darbarīks pats izslēdzas. Tad pagrieziet slēdzi izslēgtā pozīcijā, noņemiet elektrisko darbarīku no sagataves un pārbaudiet, vai ieliktnim nav bojājumu. Pēc tam atkal ieslēdziet elektrisko darbarīku.
Elektroniskā ātruma iepriekšēja izvēle ħauj pielāgot apgriezienu ātrumu konkrētajam lietojumam un izmantotajam instrumentam.
Atsitiena aizsardzība samazina negaidīta iek ārtas atsitiena risku. Šādā gadījumā elektriskais darbarīks pats izslēdzas. Tad pagrieziet slēdzi izslēgtā pozīcijā, noņemiet elektrisko darbarīku no sagataves un pārbaudiet, vai ieliktnim nav bojājumu. Pēc tam atkal ieslēdziet elektrisko darbarīku.
Elektriskais darbarīks ir aprīkots ar bremžu sistēmu, kas bremzē darbarīka ieliktni. Tā var samazināt negadījuma risku.
Tikai modeliem CG15-125BLP ( ^ ), CG15-150BLP ( ^ ), CG15-125BLP Inox ( ^** ):
Avārijas apturēšanas slēdzis ir neslēdzams. Avārijas apturēšanas slēdzis ir jādarbina nepārtraukti, lai elektriskais darbarīks darbotos.
LED lampiņas rādījuma nozīme.
Ja rodas klūmes, kas nav minētās tālāk redzamajās tabulās, lūdzu, vērsieties klientu apkalpošanas dienestā.
| Zalaskrāsas LED lampiņa | Stāvoklis Izskaidrojums | |
| leslēgts | Darbgatavība | Normāls stāvoklis, kad kontaktspraudnis atrodas kontaktligzdā, arī instrumenta lietošanas laikā. |
| Mirgo Termiska pārslodze | Brīdina vai signalizē par termiskas pārslodzes izraisītu instrumenta izslēgšanos. Papildus lietotājs tiek brīdināts par šo stāvokli arī ar izteiktāka apgriezienu skaita samazinājuma palīdzību (jaudas ierobežošana). | |
| Izslēgts | Kļūda | Ja zaļā LED lampiņa nedeg, ir radusies klūda, piemēram, ir bojāts tīkla kabelis. |
Aizsargietaise pret nokrišanu
Darbam augstumā šim mērķim paredzētajā stiprinājuma vietā iespējams piestiprināt izstrādājumam piemērotu aizsarglīdzekli kritiena novēršanai.
Darbus augstumā drīkst veikt tikai apmācīts personāls, kuram ir zināšanas par instrumentu drošumu un to lietošanu, strādājot augstumā.
BRĪDINĀJUMS
Izmantojiet tikai tādus kritienu novēršanai
paredzētus aizsarglīdzekļus, kas atbilst tālāk norādītajām prasībām. Pretējā gadījumā pastāv risks gūt nopietnas vai pat nāvējošas traumas.
- Izmantojiet tikai tādus kritienu novēršanai paredzētus aizsarglīdzekļus, kas atbilst jaunākajām prasībām saskaņā ar ANSI/ISEA 121 un kuru siksnu garums nostieptā stāvoklī nepārsniedz 1,2 m.
- Raugieties, lai elektroinstrumenta svars kopā ar piederumiem nepārsniegtu kritiena novēršanai paredzētajam aizsarglidzeklim pieļaujamo maksimālo slodzi.
levērojiet drošības norādījumus un instrukcijas, kas ir pievienotas aizsargietaisei pret nokrišanu.
Pirms katras lietošanas pārbaudiet, vai kritiena novēršanai paredzētais aizsarglidzeklis nav bojāts piemēram, tajā nav iegriezumu, ieplīsumu vai iziruša auduma vai bojātu šuvju. Bojātus kritienu novēršanai paredzētus aizsarglidzeklus nedrīkst izmantot, un tie nekavējoties ir jānomaina.
Pirms katras lietošanas pārbaudiet stiprinājuma vietu pie elektroinstrumenta, vai tā ir stabili nostiprināta un tajā nav bojājumu, piemēram, plīsumu vai asu malu. Valīgas vai bojātas stiprinājuma vietas nedrīkst izmantot kritienu novēršanai paredzēto aizsarglīdzekļu piestiprināšanai.
Neizmantojiet kritiena novēršanai paredzēto aizsarglīdzekli personīgās drošības nodrošināšanai un nepiestipriniet to pie sevis.
Nemēginiet satvert krītošu elektroinstrumentu.
Neizmantojiet kritiena novēršanai paredzēto aizsarglīdzekli kustīgu daļu tuvumā. Kritiena novēršanai paredzētais aizsarglīdzeklis var iekerties tajās un radīt lielas briesmas.
Pirms kritiena novēršanai paredzētā aizsarglīdzekļa izmantošanas pārbaudiet, vai elektroinstrumenta atvienojamās daļas ir stabili nostiprinātas.
Pārliecinieties, ka kritiena novēršanai paredzētais aizsarglīdzeklis netraucē elektroinstrumenta un tā aizsargierīču lietošanai.
Pievienojiet aizsargietaisi pret nokrišanu šim mērķim paredzētajā stiprinājuma vietā elektroinstrumentā tikai tādā veidā, kādā tas ir parādīts šajā instrukcijā (skatīt lappusi 6).
Uzturēšana darba kārtībā un klientu apkalpošanas dienests.
Nemiet vērā, ka elektriskos darbarīkus drīkst remontēt, apkopt un pārbaudīt tikai kvalificēti elektriķi, jo nepareiza remonta veikšana var radīt būtisku risku lietotājam.
Ārkārtas darbības apstākļos, apstrādājot metālus, elektriskā darbarīka iekšpusē var uzkrāties vadītspējīgi putekļi. Var tikt bojāta elektriskā darbarīka aizsargizolācija. Regulāri izpūtiet elektriskā darbarīka iekšpusi ar sausu, saspiestu gaisu baz ellas, izmantojot ventilēšanas spraugas.
Apstrādājot ĝipsi saturošus materiālus, šo materiālu putekļi var nosēsties elektroinstrumenta korpusā un uz slēdža elementa un mitruma iespaidā sacietēt. Tas var nelabvēlīgi ietekmēt slēdža mehānisma darbību. Caur ventilācijas atvērumiem izpūtiet elektroinstrumenta korpusa iekšpusi un slēdža elementu ar sausa, eļļu nesaturoša saspiestā gaisa plūsmu.
Izstrādājumus, kas ir saskārušies ar azbestu, nedrīkst izmantot, veicot remontu. Utilizējiet ar azbestu piesārņotus izstrādājumus atbilstoši valstī spēkā esošajiem priekšrakstiem par azbestu saturošu atkritumu utilizēšanu.
Ja lietojat FEIN elektriskos darbarikus un piederumus, kam nepieciešams remonts, lūdzu, sazinieties ar FEIN klientu apkalpošanas dienestu. Adresi varat atrast vietnē www.fein.com.
Atjaunojiet brīdinošas uzlīmes uz instrumenta, ja tās ir novecojušas vai nolietojušas.
Sā elektroinstrumenta aktuālais rezerves daļu saraksts ir atrodams interneta vietnē www.fein.com.
Izmantojiet tikai oriğinālās rezerves daļas.
Vajadzības gadījumā lietotājs var saviem spēkiem nomainīt šādas daļas:
levietojamie instrumenti, papildrokturis, piespiedējatloki, aizsargvāks, roku aizsardzība
Garantija.
Garantija izstrādājumam tiek noteikta atbilstoši spēkā esošajai tās valsts likumdošanai, kurā izstrādājums ir ticis laists pārdošanā. Bez tam firma FEIN nosaka izstrādājumam garantiju atbilstoši FEIN garantijas deklarācijai.
Elektroinstrumenta piegādes komplektā var netikt iekļautas visas šajā lietošanas pamācībā aprakstītās un attēlotās dajas.
Atbilstības deklarācija.
CE apliecinājums ir derīgs tikai Eiropas Savienības un EBTA (Eiropas Brīvās tirdzniecības asociācijas) valstīm un tikai izstrādājumiem, kas paredzēti ES vai EBTA tirgum. Pēc izstrādājuma laišanas ES tirgū UKCA zīme zaudē derīgumu.
UKCA apliecinājums attiecas tikai uz Lielbritānijas tirgu (Anglija, Velsa un Skotija) un tikai uz izstrādājumiem, kas paredzēti Apvienotās Karalistes tirgum. Pēc produkta laišanas ES tirgū CE zīme zaudē derīgumu.
Vides aizsardzība, atbrīvošanās no nolietotajiem izstrādājumiem.
Nolietotie elektroinstrumenti, to iesainojums un piederumi jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Piederumu izvēle (skatīt lappusi 16/17).
Izmantojiet vienīgi FEIN originālos piederumus. Piederumam jāatbilst elektroinstrumenta tipam.
A-1 Aizsargpārsegs atdalīšanai, A veids
B-1 Aizsargpārsegs pulēšanai, B veids
B-3 Aizsargpārsegs griešanai
1-1 Rupjapstrādes disks, 27. veids
2-1 Griezējdisks
(izmantot tikai ar uzstādītu aizsargpārsegu)
3-1 Lameļu slīpēšanas disks
3-2 Atbalsta disks škiedru slīpēšanas diskiem, škiedru slīpēšanas diski (pievienojiet tikai ar komplektācijā iekļauto atbalsta diska iespīlēšanas ierīci)
3-3 Slīpēšanas paliktnis ar fiksētāju, lipīgas slīploksnes, lipīgs škiedrmateriāls, sūkļi (izmantojiet piemērotu uzgriežņu atslēgu)
4-1 Tērauda stieplu koniskas formas suka
4-2 Tērauda suka, lameļu slīpēšanas slīpritens (izmantojiet piemērotu uzgriežņu atslēgu)
5-1 Perforēts dimanta griezējs (izmantojiet piemērotu uzgriežņu atslēgu)
正本使用说明书的翻譯。
使用的符号，缩写和代名词。
