| Toote tüüp | Elektriline nurklihvija |
| Bränd | Fein |
| Mudel | CG 15150 BLP |
| Rakendused | Kuivlihvimine, lõikamine, lihvimine, metalli ja kivi harjamine |
| Toide | Võrk 230 V~, 50/60 Hz |
| Topeltisolatsioon | Jah |
| Maksimaalne ketta läbimõõt | 150 mm |
| Reguleeritav kiirus | Jah, elektrooniline eelvalik |
| Pidur | Jah, tööriista pidur |
| Kaitse ootamatu taaskäivituse eest | Jah |
| Ummistuse kontroller | Jah, automaatne peatumine ummistuse korral |
| Tagasilöögi jälgimine | Jah, automaatne peatumine |
| Pehme käivitus | Jah |
| Kukkumisvastane seade | Jah, kinnituspunkt tööriistal |
| LED-indikaator | Roheline LED: normaalne töö, vilkumine: termiline ülekoormus, kustunud: rike |
| Hooldus | Puhasta regulaarselt ventilatsiooniavasid kuiva suruõhuga |
| Varuosad | Saadaval veebilehel www.fein.com, kasuta ainult originaalvaruosi |
| Garantii | Seadusjärgne garantii + tootja garantiideklaratsioon |
Korduma kippuvad küsimused - CG 15150 BLP Fein
Kasutajate küsimused teemal CG 15150 BLP Fein
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Jahvataja PDF-formaadis tasuta! Leidke oma juhend CG 15150 BLP - Fein ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. CG 15150 BLP kaubamärgi Fein.

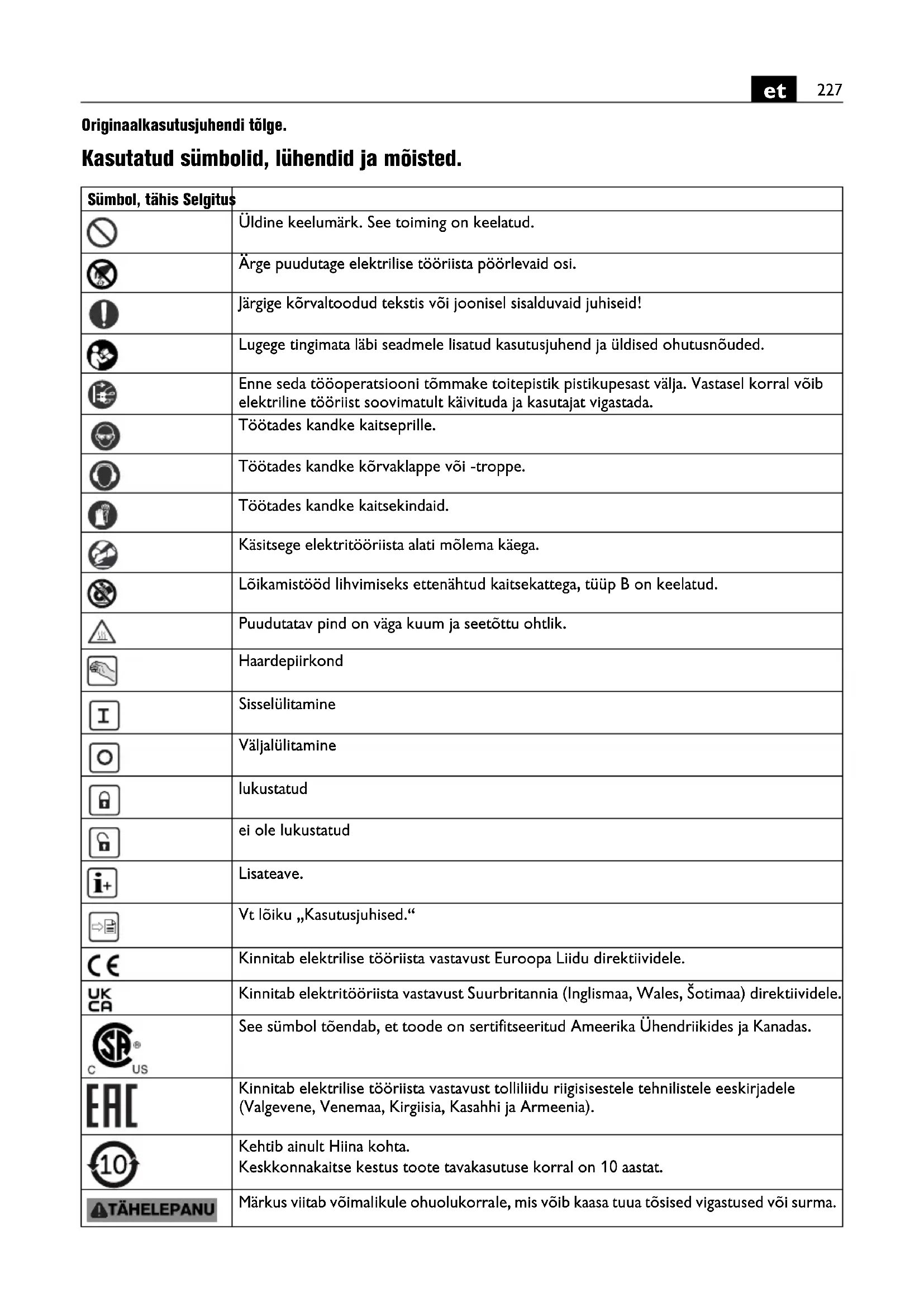

KASUTUSJUHEND CG 15150 BLP Fein
Originaalkasutusjuhendi tõlge.
Kasutatud sümbolid, lühendid ja möisted.
| Sümbol, tähis Selgitus | |
 | Üldine keelumärk. See toiming on keelatud. |
 | Ärge puudutage elektrilise tööriista pöörlevaid osi. |
 | Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! |
 | Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. |
 | Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. |
 | Töötades kandke kaitseprille. |
 | Töötades kandke kõrvaklappe või -troppe. |
 | Töötades kandke kaitsekindaid. |
 | Käsitsege elektritööriista alati mõlema käega. |
 | Lõikamistööd lihvimiseks ettenähtud kaitsekattega, tüüp B on keelatud. |
 | Puudutatav pind on väga kuum ja seetõttu ohtlik. |
 | Haardepiirkond |
 | Sisselülitamine |
 | Väljalülitamine |
 | lukustatud |
 | ei ole lukustatud |
 | Lisateave. |
 | Vt lõiku „Kasutusjuhised.“ |
 | Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. |
 | Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele. |
 | See sümbol tõendab, et toode on sertifitseeritud Ameerika Ühendriikides ja Kanadas. |
 | Kinnitab elektrilise tööriista vastavust tolliliidu riigisisestele tehnilistele eeskirjadele (Valgevene, Venemaa, Kirgiisia, Kasahhi ja Armeenia). |
 | Kehtib ainult Hiina kohta.Keskkonnakaitse kestus toote tavakasutuse korral on 10 aastat. |
 Sümbol, tähis Selgitus | Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. |
 | Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta. |
 | Tähistab ümbertöödeldavaid pakendeid ja tooteid, mida tuleb koguda ja käidelda liigiti. |
| ☐ | Topelt- või tugevdatud isolatsiooniga toode |
 | Madalad pöörded |
 | Kõrged pöörded |
| ~ (a. c.) Vahelduvvool | |
| (Ax – Zx) Tähistus sisekasutuseks | |
| (**) võib sisaldada arve või tähti | |
| Tähis Rahvusvaheline | ühik Selgitus | |
| n | /min, min-1, rpm, r/min Pöörete vahemik | |
| n0 | /min, min-1, rpm, r/min Tühikäigupöörete nimiarv | |
| P1 | W Sisendvõimsus | |
| P2 | W Väljundvõimsus | |
| UV Nimipinge | ||
| fHz Sagedus | ||
| M... | mm Meetermõõdustik | |
| ∅ | mm Detaili läbimõõt | |
 | mm | ∅D=lihv-/löikeketta max läbimõõt∅H=siseava läbimõõtTA-1=tarviku kaitsekatte A-1 paksusTB-1=tarviku kaitsekatte B-1 paksusTB-3=tarviku kaitsekatte B-3 paksus |
 | mm | ∅D=lihvketta max läbimõõt |
 | mm M=kinnitusflantsi keereI=keermestatud spindli pikkus | |
 | mm | ∅D=terasharja max läbimõõtM=kinnitusääriku/vahetatava löiketarviku keereT=max traadipikkus |
 | mm | ∅D=teemantaugustaja suurim läbimõõtM=kinnitusääriku/vahetatava löiketarviku keere |
| kg | Kaal EPTA-Procedure 01 järgi | |
| LpA | dB(A) | Helirõhu tase |
| LwA | dB(A) | Helivõimsuse tase |
| LpCpeak | dB Helirõhu maksimaalne | tase |
| K... | Mõõtemääramatus | |
| a | m/s2 | Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma) |
| Tähis Rahvusvaheline ühik Selgitus | ||
| a_h,AG | m/s2 | keskmine vibratsioonitase nurklihvmasinaga töötamisel |
| a_h,DS | m/s2 | keskmine vibratsioonitase lihvpaberiga lihvimisel |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2 | Rahvusvahelise möötühikute süsteemiSI põhiühikud ja tuletatud ühikud. | |
Tööohutus.
TÄHELEPANU
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste
eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.
Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr
3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.
Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.
Elektrilise tööriista otstarve:
Käsijuhtimisega nurklihvija kuivlihvimiseks, metalli ja kivi traatharjamiseks ja lõikamiseks, samuti keraamiliste plaatide lõikamiseks FEIN-i lubatud otsakute ja tarvikutega ilmastikukindlas keskkonnas ilma vedelaid jahutusvedelikke kasutamata.
Törketundlikus keskkonnas vöib töökvaliteet langeda, näiteks vöib seade möneks ajaks lakata töötamast, seadme funktsioon vöi nõuetekohane töö vöib olla möne aja jooksul häiritud; häirete kõrvaldamiseks on vajalik seadme kasutaja sekkumine.
Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %.
Vajaduse korral hankige kasutatud generaatori kohta teavet.
Vahelduvvoolugeneraatori paigaldamisel ja käitamisel juhinduge kasutusjuhendist ja riiklikest töökaitse-eeskirjadest.
Elektritööriist ei ole möeldud kergmetallide töötlemiseks ega poleertöödeks. Mittesihipärasest kasutusest tingitud kahjustuste eest vastutab kasutaja. Üldtunnustatud töökaitse-eeskirjadest ja lisatud ohutusjuhistest tuleb kinni pidada.
Ühised ohutusjuhised lihvimise, lihvpaberiga lihvimise, traatharjadega töötamise või abrasiivlõikamise kohta.
Elektritööriista tuleb kasutada lihvija, lihvpaberiga lihvija, traatharja, augustaja või abrasiivlõikajana. Lugege läbi kõik seadmega kaasasolevad ohutusjuhised, juhendid, kujutised ja andmed. Kui kõiki alljärgnevaid juhiseid ei järgita, võib see põhjustada elektrilööki, tulekahju ja/või raskeid vigastusi.
See elektriline tööriist ei sobi poleerimiseks. Seadme kasutamine otstarbel, milleks see ei ole ette nähtud, on ohtlik ja võib tekitada vigastusi.
Ärge kasutage tööriista eesmärgil, milleks tööriist ei ole loodud ja mille jaoks ei ole tootja soovitanud seda kasutada. Tööriista ümberehitamisest tingituna võib kasutaja kaotada seadme üle kontrolli või saada tõsiseid kehavigastusi.
Ärge kasutage vahetatavaid lõiketarvikuid, mida tootja ei ole spetsiaalselt sellel eesmärgil ette näinud või kasutada lubanud. See, et tarvikut on võimalik elektritööriista külge kinnitada, ei taga veel selle kasutusohutust.
Vahetatava lõiketarviku lubatud pöörete arv peab olema vähemalt nii kõrge nagu tööriista peal märgitud suurim pöörete arv. Vahetatav lõiketarvik, mis pöörleb lubatust kiiremini, võib murduda ja eemale paiskuda.
Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikuid ei kata kaitsekate piisaval määral, mistõttu võivad need kontrolli alt väljuda.
Tarviku kinnitamise mõõdud peavad sobima elektritööriista kinnitamise mõõtudega. Kui kinnitada elektritööriista külge tarvikuid, mis ei ole lase end kindlalt seadme külge kinnitada, siis vibreerivad need tugevasti ning kasutaja võib kaotada tööriista üle kontrolli.
Ärge kasutage kahjustatud lõiketarvikuid. Kontrollige iga kord enne tarvikute või lihvetaste kasutamist, et neil ei esineks täkkeid ega mõrasid, et lihvtaldrikutel ei esineks mõrasid, kerget või tugevat kulumist, et traatharjadel ei esineks murdunud traate. Kui elektritööriist või vahetatav lõiketarvik maha kukub, siis kontrollige, kas see on kahjustatud või kasutage kahjustamata tarvikut. Kui olete tarvikut kontrollinud ja asunud seda kasutama, siis hoidke end ja kõrvalseisjad pöörleva tarviku alast eemal ning laske seadmel ühe minuti jooksul töötada täiskiirusel. Kahjustatud tarvikud murduvad enamasti juba testimise käigus.
Kandke isikukaitsevarustust. Olenevalt töö iseloomust kandke täismaski, silmakaitsmeid või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põlle, mis hoiab lihvimis- ja materjaliosad eemal. Kaitske silmi eemalepaiskuvate võõrkehade eest, mis tekivad erinevate kasutusviiside käigus. Tolmumask või respiraator peavad suutma filtreerida iga kasutusega tekkivat tolmu. Kui viibite pikemat aega mürarikkas keskkonnas, võib see teie kuulmist kahjustada.
Veenduge, et teised inimesed on tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Tooriku või tarviku murdunud tükid võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool otsest tööpiirkonda.
Kui teostate töid, mille puhul tarvik võib tagada varjatud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest.
Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi.
Hoidke toitejuhe pöörlevatest tarvikutest eemal.
Kontrolli kaotusel seadme üle tekib toitejuhtme läbilõikamise või kaasahaaramise oht ning Teie käsi võib pöörleva tarvikuga kokku puutuda.
Ärge pange seadet käest enne, kui seadme spindel on täielikult seiskunud. Pöörlev tarvik võib aluspinnaga kokku puutuda, mille tagajärjeks võib olla kontrolli kaotus seadme üle.
Seadme transportimise ajal ärge laske seadmel töötada. Teie rõivad võivad pöörleva tarvikuga juhuslikult kokku puutuda ning tarvik võib tungida Teie kehasse.
Puhastage regulaarselt seadme ventilatsiooniavasid.
Mootori ventilaator tömbab tolmu korpusesse, kuhjuv metallitolm vöib pöhjustada elektrilisi ohte.
Ärge käitage tööriista põlevate materjalide läheduses.
Need materjalid võivad tekkivatest sädemetest põlema süttida.
Ärge kasutage tarvikuid, mille puhul tuleb kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi.
Tagasilöök ja asjaomased ohutusnõuded
Tagasilöök on äkkreaktsioon, mis järgneb blokeeruva või kinnikiilunud pöörleva tarviku töttu, nagu lihvketas, lihvtaldrik, traathari jne. Kinnikiilumine või blokeerumine põhjustab pöörleva lõiketarviku äkilist seiskumist. Selle tagajärjel hakkab kontrollimatu elektritööriist blokeerumiskohal lõiketarviku pöörlemissuunale vastassuunas kiiremini pöörlema. Kui nt vahetatav lihvketas toorikusse haakub või kiilub, võib toorikusse sukeldatava lihvketta serv kinni jääda ning lihvketas selle tagajärjel toorikust välja viskuda või tagasilööki põhjustada. Vahetatav lihvketas viskub kasutaja poole või temast eemale, olenevalt lihvketta pöörlemissuunast blokeerumiskohas. Seejuures võivad lihvkettad ka murduda.
Tagasilöök tekib elektritööriista vale kasutuse ja/või puudulike töötingimuste tagajärjel. Alljärgnevalt on kirjeldatud sobivaid ettevaatusabinõusid, mille abil saab tagasilööki vältida.
Hoidke seadet tugevasti kinni ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu astuda. Suurima kontrolli saavutamiseks tagasilöögijõudude või reaktsioonimomentide üle kasutage alati lisakäepidet, kui see on olemas. Seadme kasutaja suudab sobivaid ettevaatusabinõusid rakendades tagasilöögi- ja reaktsioonijõudusid kontrollida.
Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tagasilöögi puhul võib tarvik liikuda üle Teie käe.
Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök viib seadme lihvketta liikumissuunale vastupidises suunas.
Töötage eriti ettevaatlikult nurkade ja teravate servade lähedal. Vältige olukorda, kus tarvik põrkub vastu toorikut või jääb sellesse kinni. Pöörlev tarvik kipub nurkadesse ja teravatesse servadesse kinni jääma, sama juhtub siis, kui tarvik vastu toorikut põrkub.
Kinnikiilumine põhjustab tagasilööki või kontrollikaotust.
Ärge kasutage puidu lõikamiseks kettsae ketast, segmentidega teemantketast segmendikaugusega 10 mm ega hammastatud saeketast. Sellised tarvikud põhjustavad sageli tagasilööki või kontrollikaotust.
Spetsiifilised ohutusnõuded lihvimisel ja lõikamisel
Kasutage üksnes elektrilise tööriista jaoks ette nähtud lihvimistarvikut ja selle lihvimistarviku jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole elektrilise tööriista jaoks ette nähtud, ei kata kettakaitse piisavalt ning seetõttu on need ohtlikud.
Painutatud lihvkettad tuleb paigaldada nii, et nende lihvpind ei ulatu üle kettakaitse serva. Asjatundmatult paigaldatud lihvketas, mis ulatub üle kettakaitse serva, ei ole piisavalt kaetud.
Kettakaitse peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kettakaitse aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõivad.
Lihvimistarvikuid tohib kasutada üksnes soovitatud kasutusotstarvetel. Näiteks: Ärge kunagi kasutage lihvimiseks lõikeketta külgpinda. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas rakendatavate jõudude toimel võivad need kettad puruneda.
Kasutage valitud lihvketta jaoks alati õige suuruse ja kujuga ning vigastamata seibi. Sobivad seibid kaitsevad lihvcetast ja vähendavad lihvketta purunemise ohtu. Lõikeketaste seibid võivad lihvcetaste seibidest erineda.
Ärge kasutage suuremate tööriistade kulunud lihvkettaid. Suurema tööriista lihvketas ei ole möeldud väiksema tööriista suurematele kiirustele ja vöib seetõttu murduda.
Kui kasutate mitmikotstarbeks ette nähtud lihvkettaid, siis kasutage vastava rakenduse jaoks alati sobiva kaitsekatet. Kui öiget kaitsekatet ei kasutata, vöib vajalik kaitse olla puudulik ja kaasa tuua raskeid vigastusi.
Täiendavad spetsiifilised ohutusnõuded lõikamiseks
Vältige lõikeketta kinnikiildumist või liiga suurt rakendatavat survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab selle koormust ja kalduvust kinnikiildumisele ning sellega tagasilöögi või lihvketta purunemise ohtu.
Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui juhite lõikeketast toorikus endast eemale, võib seade tagasilöögi korral koos pöörleva kettaga otse Teie suunas paiskuda.
Kui lõikeketas kinni kiildub või kui Te töö katkestate, lülitage seade välja ja hoidke seda paigal, kuni ketas on täielikult seiskunud. Ärge kunagi püüdke veel põörlevat lõikeketast lõikejoonest välja tõmmata, vastasel korral võib tekkida tagasilöök. Tehke kindlaks kinnikiildumise põhjus ja kõrvaldage see.
Ärge lülitage seadet sisse seni, kuni see on veel toorikus. Laske lõikekettal kõigepealt saavutada maksimaalpöörded, enne kui lõiget ettevaatlikult jätkate. Vastasel korral võib ketas kinni kiilduda, toorikust välja hüpata või tagasilöögi põhjustada.
Toestage plaate või suuri toorikuid selliselt, et vähendada kinnikiiluvast lõikekettast tingitud tagasilöögiriski. Suured toorikud võivad oma raskuse all läbi painduda. Toorikut tuleb toestada mõlemalt poolt lihvketast, nii saepilu kui ka serva lähedalt.
Olge eriti ettevaatlikult uputuslöigete tegemisel seintesse või teistesse varjatud objektidesse. Uputatav lõikeketas võib gaasi- või veetorude, elektrijuhtmete või teiste objektide tabamisel põhjustada tagasilöögi.
Ärge tehke ümarlõikeid. Vahetatava lõikeketas võib ülekoormuse tõttu kaldu vajuda või blokeeruda, mis võib omakorda põhjustada tagasilööki või lihvketta murdumist ja kaasa tuua raskeid vigastusi.
Spetsiifilised ohutusnõuded liivapaberiga lihvimisel
Kasutage õige suurusega lihvkettaid ning juhinduge lihvketaste valimisel tootja andmetest. Lihvkettad, mis ulatuvad üle lihvtaldriku serva, võivad põhjustada vigastusi, tingida lihvketaste kinnikiilumist või rebenemist või tagasiööki.
Spetsiifilised ohutusjuhised traatharjade kasutamisel
Pidage silmas, et traatharjadest eraldub traaditükke ka tavapärasel kasutamisel. Ärge rakendage liiga tugevat survet. Eemalepaiskuvad traaditükid võivad läbi öhukeste riiete Teie kehasse tungida.
Kettakaitse kasutamisel vältige kettakaitse ja traatharja kokkupuute võimalust. Taldrik- ja kaussharjade läbimõõt võib rakendatava surve ja tsentrifugaaljõudude toimel suureneda.
- Külglihvimise korral A-tüüpi kaitsekatte (eraldatav kaitsekate) kasutamisel võivad kaitsekate ja toorik teineteist vastamisi segada ja kontroll seadme üle võib kaduda.
- Kui komposiitmaterjalidest lõikeketastega abrasiivlõikamise korral kasutatakse B-tüüpi kaitsekatet (lihv-kaitsekate), siis püsib suurem oht, et lihvketas murdub ning selle tagajärjel lihvimisosakesed ja kettast murdunud killud ning väljaviskunud sädemed kasutajat tabavad.
Täiendavad ohutusnõuded
Ärge kasutage kahjustada saanud elektrilist tööriista. Iga kord enne kasutamist kontrollige elektrilise tööriista korpust ja muid osi vigastuste, näiteks pragude või murdumise suhtes.
Kasutage õhukese metallpleki või muu suure pinnaga väga õõtsuva materjali lihvimisel sobivaid meetmeid, nagu nt raskeid, painduvaid isolatsioonimatte. Vastaval juhul võib esineda elektritööriista ettenähtud müraemissioonist tunduvalt suurem müraemissioon. Arvestage palju suurema müraemissiooniga ka mürakoormuse riskihindamisel ja sobiva kuulmiskaitse valikul.
Ärge kandke kergelt süttivast materjalist riietust.
Sellised riided võivad tekkivatest sädemetest süttida.
Kasutage lihvimistarvikuga kaasasolevaid vahekihte.
Kohrutatud lihvkettad tuleb paigaldada nii, et nende lihvpind jääb kettakaitsme alumisest servast 2 mm tahapoole. Lihvkettad, mis nendele nõuetele ei vasta, ei ole kettakaitsmega piisavalt kaetud ja neid ei tohi kasutada.
Veenduge, et tarvikud on paigaldatud tootja juhiste kohaselt. Paigaldatud tarvikud peavad vabalt pöörlema. Valesti paigaldatud tarvikud võivad töötamise ajal lahti tulla ja eemale paiskuda.
Keermestatud sisedetailiga vahetatava lõiketarviku keerme pikkus peab olema suurem kui spindli pikkus I (vt Ik 2). Tänu sellele saab vahetatavat lõiketarvikut kindlalt ja kogu spindlipikkuses elektritööriista külge kinnitada.
Käsitsege lihvimistarvikuid hoolikalt ja säilitage neid vastavalt tootja juhistele. Vigastatud lihvimistarvikud võivad praguneda ja töötamise ajal puruneda.
Keermestatud tarvikute kasutamise puhul veenduge, et tarviku keere on piisavalt pikk, et seadme spindel sellesse täies ulatuses ära mahuks. Tarviku keere peab spindli keermega sobima. Valesti paigaldatud tarvikud võivad töötamise ajal lahti tulla ja vigastusi tekitada.
Ärge suunake elektrilist tööriista iseenda, teiste inimeste ega loomade poole. Teravad või kuumad tarvikud võivad tekitada vigastusi.
Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga.
Kasutage statsionaarset tolmuimejat ja puhastage regulaarselt ventilatsiooniavasid. Äärmuslikes kasutustingimustes võib metallide töötlemisel koguneda elektrilise tööriista sisemusse elektrit juhtivat tolmu. Elektrilise tööriista kaitseisolatsioon võib kahjustada saada.
Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest.
Töötamisel kasutage alati lisakäepidet. Lisakäepide tagab elektrilise tööriista kindla juhtimise.
Pärast kipsi sisaldavate materjalide töötlemist: Puhastage elektrilise tööriista ja lülituselemendi ventilatsiooniavasid kuiva ja ölivaba suruõhuga.
Vastasel korral võib kipsi sisaldav tolm ladestuda elektrilise tööriista korpusesse ja lülituselemendi piirkonda ning õhuniiskuse toimel köveneda. See võib häirida lülitusmehhanismi tööd.
Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.
Järgige vörgupinget! Vörgupinge peab vastama elektrilise tööriista andmesildil märgitud pingele.
Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.
Vibratsiooni- ja müraemissiooni väärtused
Siinsetes juhistes toodud vibratsiooni- müraemissiooni väärtused on möödetud normiga EN 62841 standardiseeritud möötmisprotsessi järgi ning neid saab kasutada elektritööriistade vördlemiseks. Väärtused vöimaldavad anda esialgseid hinnanguid eeldatava vibratsiooni- ja mürataseme kohta.
Toodud vibratsiooni- ja müraemissiooni väärtused kajastavad tööriista peamisi rakendusi.
Kui aga elektritööriista kasutatakse muul eesmärgil, tavapärasest erinevate tarvikutega või ei ole tööriista regulaarselt hooldatud, võib vibratsiooni- ja müratase normist erineda. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt tõusta.
Vibratsiooni- ja mürataseme täpseks prognoosimiseks tuleb arvestada ka ajaga, mil seade on kas välja lülitatud või ooterežiimil, aga mitte aktiivses kasutuses. Vibratsiooni- ja müratase võib seetõttu kogu töötamisaja jooksul oluliselt väheneda.
Enne, kui vibratsiooni- ja mürataseme möju avaldub, tehke käitaja ohutuse tagamiseks kindlaks sellised lisaohutusmeetmed, nagu näiteks: hooldage elektritööriistu ja tarvikuid, hoidke kasutaja käsi soojas, korraldage töökäike.
Ohtliku tolmu käitlemine
Elektrilise tööriistaga töötamisel tekkib tolm, mis vöib olla ohtlik.
Teatava tolmu, nt asbesti või asbesti sisaldavate materjalide töötlemisel tekkiva tolmu, pliid sisaldavate värvide tolmu, metallitolmu, mõnda liiki puidu, mineraalide, kivisisaldusega materjalide räniosakeste tolmu, lahustite, puidukaitsevahendite, veesõidukite lakkide tolm võib põhjustada allergilisi reaktsioone, hingamisteede haigusi ja vähki ning kahjustada sigimisvõimet. Haigestumise oht söltub sissehingatavast kogusest. Kasutage tekkiva tolmu jaoks sobivaid isikukaitsevahendeid ning tagage töökohal hea ventilatsioon. Asbesti sisaldavate materjalide töötlemine on lubatud vaid vastava väljaõppega isikutele.
Puidutolm ja kergmetallide tolm, lihvimistolmu ja keemiliste ainete kuumad segud võivad ebasoodsates tingimustes iseeneslikult süttida või plahvatada. Vältige sädemete lendumist tolmumahutite suunas ning elektrilise tööriista ja lihvitava detaili ülekuumenemist, tühjendage õigeaegselt tolmumahutit, pidage kinni materjali tootja juhistest ning riigis kehtivatest ohutusnõuetest.
Tööjuhised.
Vajutage lukustusnuppu (vt Ik 8) üksnes siis, kui mootor on seiskunud. Vastaval juhul püsib oht, et elektritööriist saab kahjustada.
Tarviku vahetus
Pöörake tähelepanu sellele, et kiirpinguti mutri paigaldussuund oleks öige.
Kohrutatud lihvkettad tuleb paigaldada nii, et nende lihvpind jääb kettakaitsme alumisest servast 2 mm tahapoole. Lihvkettad, mis nendele nõuetele ei vasta, ei ole kettakaitsmega piisavalt kaetud ja neid ei tohi kasutada.
Kaitsekatte paigaldamine (vt Ik 9)
- Lükake kaitsekate üle kettakaitse.
- Veenduge, et mölemad fiksaatorid on täielikult fikseerunud.
Sujuvkäivitus on möeldud selleks, et vähendada reaktsioonijõude elektritööriista sisselülitamisel ja vähendada kiiruse kasvades tühipöörete arvule.
Taaskäivituskaitse takistab elektritööriista soovimatut iseeneslikku käivitumist juhul, kui elektritoide peaks käitamise ajal katkema. Lülitage sellisel juhul elektritööriist välja, kontrollige elektritoidet ja lülitage tööriist uuesti sisse.
Tõkestuskontroll vähendab vahetatava tarviku blokeerumisel mootorikahjustuse ja õnnetusohtu. Sellisel juhul lülitub elektritööriist ise välja. Lükake nupp seejärel VÄLJA, tõstke elektritööriist toorikult ja kontrollige vahetatavat tarvikut kahjustuste suhtes. Seejärel lülitage seade uuesti sisse.
Elektrooniline ülekoormuskaitse vähendab ohtu elektritööriista ülekoormusest tingitud mootori kahjustamise ohtu. Sellisel juhul lülitub elektritööriist ise välja. Lükake nupp seejärel VÄLJA, töstke elektritööriist toorikult ja kontrollige vahetatavat tarvikut kahjustuste suhtes. Seejärel lülitage seade uuesti sisse.
Elektrooniline pöörete arvu eelvalik võimaldab pöörete arvu kohandada vastava kasutusviisiga ja kasutusviisi järi valitud vahetatava tarvikuga.
Tagasilöögikontroll vähendab masina ootamatust tagasilöögist (nn kickback) põhjustatud ohtu. Sellisel juhul lülitub elektritööriist ise välja. Lükake nupp seejärel VÄLJA, tõstke elektritööriist toorikult ja kontrollige vahetatavat tarvikut kahjustuste suhtes. Seejärel lülitage seade uuesti sisse.
Elektritööriist on varustatud pidurdussüsteemiga, mis pidurdab elektritööriista vahetatava tarviku maha. Sellega vähendatakse önnetusohtu.
Ainult CG15-125BLP ( ^** ), CG15-150BLP ( ^** ), CG15-125BLP Inox ( ^** ):
Automaatne pidurdusseadis peab olema kogu aeg käitatud olekus, et tööriista töös hoida.
LED-näidu tähendus.
Kui esineb vigu, mida järgmises tabelis nimetatud ei ole, pöörduge hooldekeskusesse.
| Roheline LED | Olek Selgitus | |
| Sees Kasutus | svalmis Tavaolek | on saavutatud kohe, kui pistik on võrku ühendatud, ka kasutamise ajal. |
| Vilkumine Termiline ülekoormus | Termilise ülekoormuskaitse hoiatab ja vallandab helisignaali. Lisaks sellele hoiatab kasutajat järsk pöörete arvukahanemine (võimsuspiirang). | |
| Väljas Viga Kui roheline LED | on kustunud, on tegemist veaga, nt toitekaabel on vigane. | |
Kukkumiskaitse
Kõrguses töötamiseks saab sobiva kukkumiskaitse kinnitada tööriistal selleks ettenähtud kinnituspunkti külge.
Kõrgustes on lubatud töötada üksnes töötajatel, kes on läbinud vastava koolituse ja on teadlikud tööriistaohutusest ning tööriistade kasutamisest körgustes.
TÄHELEPANU
Kasutage üksnes
kukkumiskaitset, mis vastavad
järgmistele nõuetele. Vastaval juhul võib see kaasa tuua raskeid või surmavaid vigastusi.
- Kasutage üksnes kukkumiskaitset, mis vastavad ANSI/ISEA 121 järgi hetkel kehtivatele nõuetele ja mis ei ületa täisulatuses rihmapikkust 1,2 m.
- Veenduge, et elektritööriist ei ole koos selle külge kinnitatud tarvikutega kaalult raskem kui kukkumiskaitse lubatud suurim kaal.
Järgige kukkumiskaitsega kaasas olevaid ohutusjuhiseid ja korraldusi.
Kontrollige enne iga kasutust kukkumiskaitset kahjustuste suhtes, nagu sisselõigetega, rebenenud või narmendav tekstiil ja kahjustatud õmbluskohad.
Kahjustatud kukkumiskaitset ei tohi kasutada ja see tuleb kohe uuega asendada.
Kontrollige enne iga kasutuskorda elektritööriistal olevat kinnituspunkti ja selle istu ning veenduge, et kinnituspunktil ei esineks pragusid ega teravaid servi.
Lahtised või kahjustatud kinnituspunkte ei tohi kukkumiskaitse kinnitamiseks kasutada.
Ärge kasutage kukkumiskaitset iseenda tasakaalu hoidmiseks ega kinnitage enda külge.
Ärge püüdke mahakukkuvat elektritööriista kinni püüda.
Ärge kasutage kukkumiskaitset liikuvate osade läheduses. Kukkumiskaitse võib neisse takerduda ja suuri kahjusid kaasa tuua.
Kontrollige enne iga kasutuskorda kukkumiskaitset ja veenduge, et selle lahti keeratavad osad oleks tugevasti kinni.
Veenduge, et kukkumiskaitse kasutamine ei pärsiks tööriista enda ja selle kaitseseadiste kasutamist.
Kinnitage kukkumiskaitse ainult siin näidatud viisil elektritööriista selleks ettenähtud kinnituspunkti külge (vt lk 6).
Korrashoid ja hooldus.
Palun pidage meeles, et elektritööriista tohib lasta remontida, hooldada ja kontrollida üksnes elektrikul, sest mittesihipärane tehnohooldus ja - remont kujutab endast kasutajale suurt ohtu.
Aärmuslikes kasutustingimustes metalli töötlemisel vöib elektrit juhtiv tolm ladestuda seadme sisemusse. Elektritööriista
isolatsioonikaitse võib saada kahjustada.
Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust kuiva ja õlivaba suruõhuga.
Kipsi sisaldavate materjalide töötlemisel võib tolm ladestuda elektrilise tööriista sisemusse ja lülituselemendi piirkonda ning õhuniiskuse toimel kõveneda. See võib häirida lülitusmehhanismi tööd.
Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust ning lülituselementi kuiva ja ölivaba suruõhuga.
Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.
Kui FEIN elektritööriist ja tarvikud vajavad remonti, siis pöörduge kohaliku FEIN klienditeeninduse poole.
Aadressi leiate internetilehelt: www.fein.com.
Seadme kulumise korral uuendage seadmele kinnitatud kleebis ja hoiatused.
Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com.
Kasutage ainult originaalvaruosi.
Vajaduse korral võite ise välja vahetada järgmisi detaile:
Vahetatavad lõiketarvikud, lisakäepide, kinnitusäärikud, kaitsekate, käekaitse
Garantii.
Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.
Elektrilise tööriista tarnekomplekt ei pruugi sisaldada köiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.
Vastavusdeklaratsioon.
Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.
Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.
Keskkonnakaitse, utiliseerimine.
Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
Tarvikute valik (vt Ik 16/17).
Kasutage üksnes FEIN originaaltarvikuid. Tarvik peab olema elektrilise tööriista konkreetse mudeli jaoks ette nähtud.
A-1 Tarvikuna lõikamiseks möeldud kaitsekate, tüüp A
B-1 Kaitsekate lihvimiseks, tüüp B
B-3 lõikamiseks mõeldud kaitsekate
1-1 lame lihvketas, tüüp 27
2-1 lõikeketas
(kasutada ainult koos paigaldatud kaitsekattega)
3-1 lamell-lihvtaldrikud
3-2 Tugitaldrikud fiiberlihvketaste jaoks,
fiiberlihvkettad
(kasutage kinnitamiseks üksnes komplektis olevat
tugitaldriku kinnitusvahendit)
3-3 lihvtaldrikutele takjakinnisega, isekinnituvatele lihvketastele, isekinnituv lihvtald, švammad (kasutage sobivat harkvõtit)
4-1 terastraathari trellile
4-2 terastraathari, lamell-lihvrattad (kasutage sobivat harkvõtit)
5-1 teemantaugustaja
(kasutage sobivat harkvõtit)
