E5080 - Stație Meteo Emos - Manual de utilizare gratuit

Tip produs	Stație meteo fără fir
Marcă	Emos
Model	E5080
Dimensiuni senzor	21 × 60 × 100 mm
Greutate senzor (fără baterii)	54 g
Alimentare stație	3 baterii alcaline AA 1,5 V
Alimentare senzor	2 baterii alcaline AAA 1,5 V
Interval temperatură interioară	-10 °C până la +50 °C
Interval temperatură exterioară	-40 °C până la +70 °C
Precizie temperatură	±1 °C
Interval umiditate interioară	1 % până la 99 % HR
Interval umiditate exterioară	20 % până la 95 % HR
Precizie umiditate	±2 % HR (20-80 %), ±4 % HR (alte intervale)
Interval presiune barometrică	300 hPa până la 1 200 hPa
Frecvență senzor fără fir	433 MHz
Rază semnal radio	Până la 30 m în aer liber
Număr maxim de senzori conectabili	3
Ceas radio-pilotat	DCF77
Afișaj retroiluminat	Da (10 secunde la cerere)
Funcții principale	Temperatură interioară/exterioară, umiditate, presiune, prognoză meteo, punct de rouă, indice de mucegai, temperatură resimțită, dublă alarmă cu snooze, tendințe
Întreținere și curățare	Cârpă moale ușor umedă; nu utilizați solvenți
Siguranță	Nu expuneți la intemperii (cu excepția senzorului rezistent la stropi), nu deschideți, utilizați numai baterii alcaline
Reparabilitate	Nu reparați singur; contactați vânzătorul

Întrebări frecvente - E5080 Emos

Cum se instalează stația meteo E5080?

Introduceți mai întâi bateriile în stație (3x AA), apoi în senzorul exterior (2x AAA). Plasați cele două unități una lângă alta pentru sincronizare. Stația caută automat semnalul senzorului timp de 3 minute. Dacă conexiunea eșuează, repetați procedura.

Ce trebuie făcut dacă stația nu afișează temperatura exterioară?

Verificați dacă bateriile senzorului sunt introduse corect și nu sunt uzate. Asigurați-vă că distanța dintre stație și senzor nu depășește 30 m în câmp liber. Reduceți obstacolele metalice. Dacă este necesar, resetați stația apăsând butonul RESET cu un obiect subțire.

Cum se reglează ora manual?

Apăsați tasta MODE timp de 3 secunde. Folosiți tastele + și - pentru a regla succesiv: fus orar, an, lună, zi, limbă calendar, format dată, oră și minut. Confirmați fiecare setare apăsând SNOOZE/LIGHT.

De ce nu se sincronizează ceasul radio-pilotat?

Plasați stația departe de sursele de interferență (televizoare, calculatoare, structuri metalice). Ideal, orientați-o către emițătorul DCF (lângă o fereastră). Sincronizarea are loc zilnic între 1 și 5 dimineața. Puteți forța căutarea apăsând AM/PM timp de 3 secunde.

Cum se conectează mai mulți senzori exteriori?

Apăsați lung pe CH pe stație. Pe fiecare senzor, scoateți capacul bateriilor, introduceți bateriile și apăsați tasta CH a senzorului pentru a selecta un canal (1, 2 sau 3). Stația detectează automat senzorul în 3 minute. Folosiți apoi tasta CH a stației pentru a comuta între canale.

Cum se reglează alarmele?

Apăsați ALARM pentru a afișa alarma 1 (A1) sau alarma 2 (A2). Țineți apăsat ALARM, ora clipește. Folosiți +/- pentru a regla ora, apoi apăsați ALARM pentru a confirma. Activați alarma plasând comutatorul AL 1 sau AL 2 în poziția ON. Pentru a dezactiva, puneți în OFF.

Cum se interpretează pictogramele de prognoză meteo?

Stația afișează 7 pictograme: însorit, noros, acoperit, ploaie, ploaie puternică, zăpadă, zăpadă puternică. Prognozele sunt valabile pentru următoarele 12-24 de ore într-o rază de 15-20 km. Precizia este de aproximativ 70%. Pictograma afișată poate să nu corespundă vremii actuale.

Ce înseamnă indicatorul de mucegai?

Apăsați tasta - pentru a afișa riscul de mucegai interior (1x) apoi exterior (2x). Nivelurile sunt: 0 (niciunul), LOW (scăzut), MED (mediu), HI (ridicat). Folosiți aceste informații pentru a aerisi sau dezumidifica interiorul dacă este necesar.

Cum se înlocuiesc bateriile?

Dacă pictograma baterie descărcată apare în poziția 9 (senzor) sau 21 (stație), înlocuiți bateriile cu alcaline noi: AAA pentru senzor, AA pentru stație. Respectați polaritatea. După înlocuire, dispozitivul reia funcționarea normală. Folosiți întotdeauna baterii de același tip.

Cum se resetează stația?

Folosiți un obiect subțire (clip, stilou) pentru a apăsa butonul RESET situat pe spatele stației. Toate datele vor fi șterse. Va trebui apoi să refaceți setările inițiale (presiune, prognoză, oră). Așteptați aproximativ 12 ore pentru ca prognozele să se stabilizeze.

MANUAL DE UTILIZARE E5080 Emos

RO|MD | Stație meteo fără fir

Specificații:

Ceas reglat prin semnal radio DCF

Temperatura interioară: -10 °C la +50 °C

Temperatura exterioară: -40 °C la +70 °C

Rezoluția temperaturii: 0,1 °C

Precizia măsurării temperaturii: ±1 °C

Umiditatea interioară: 1 % la 99 % UR

Umiditatea exterioară: 20 % la 95 % UR

Rezoluția umidității: 1 % UR

Precizia măsurării umidității: ±2 % UR în gama 20 % la 80 %, ±4 % UR celelalte game

Gama de măsurare a presiunii bar.: 300 hPa la 1 200 hPa

Senzorul fără fir: frecventa de transmisie 433 MHz, 10 mW e.r.p. max.

Raza de acțiune a semnalului radio: până la 30 m în teren deschis

Număr senzori de conectat: max. 3

Alimentarea:

Stația de bază: baterii 3× 1,5 V AA (nu sunt incluse)

Senzor: baterii 2× 1,5 V AAA (nu sunt incluse)

Dimensiuni și greutate fără baterii:

Stația de bază: 27 × 130 × 130 mm; 263 g

Senzor: 21 × 60 × 100 mm; 54 g

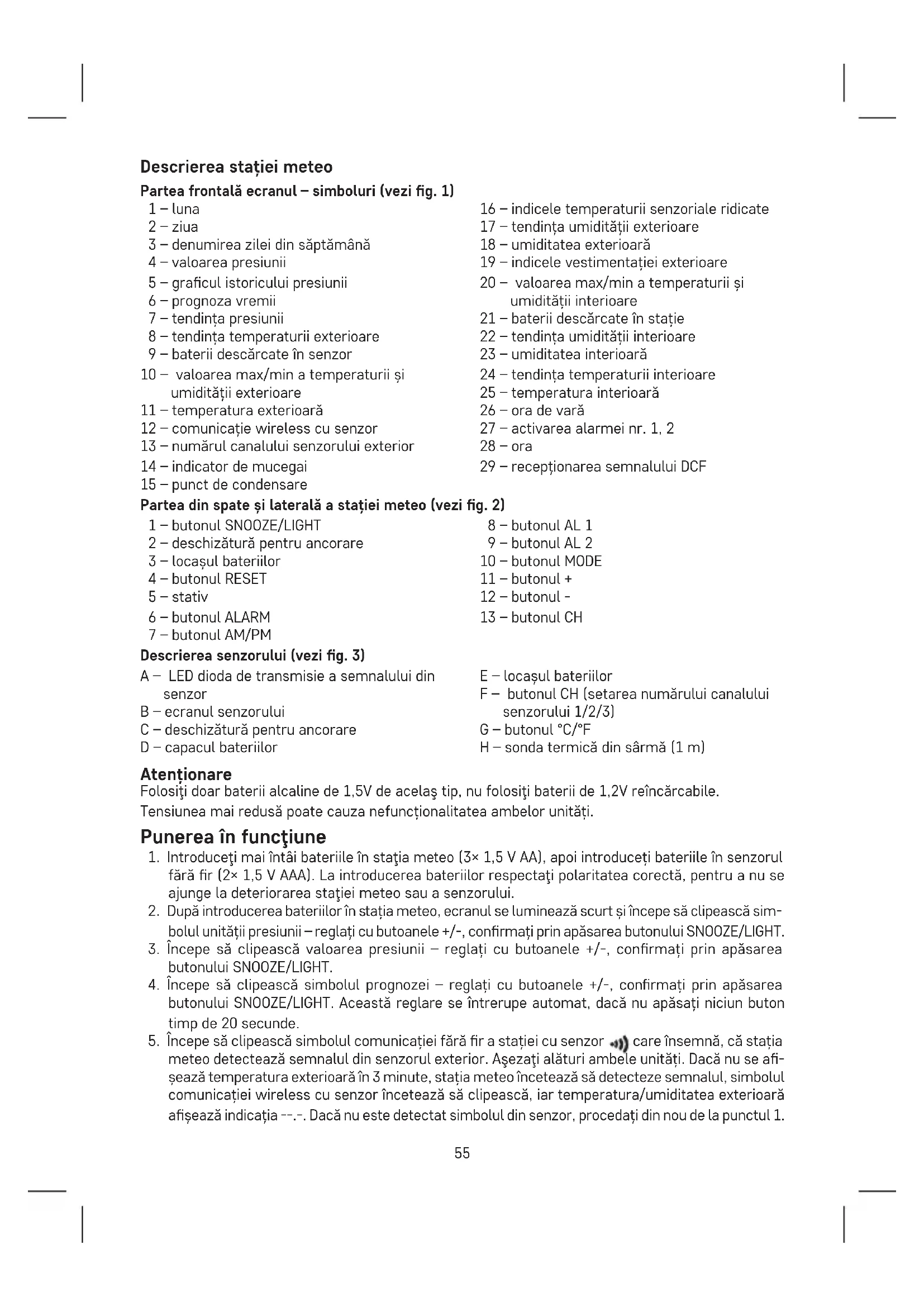

Descrierea statiei meteo

Partea frontală ecranul – simboluri (vezi fig. 1)

1 – luna	16 – indicele temperaturii senzoriale ridicate
2 – ziua	17 – tendința umidității exterioare
3 – denumirea zilei din săptămână	18 – umiditatea exterioară
4 – valoarea presiunii	19 – indicele vestimentației exterioare
5 – graficul istoricului presiunii	20 – valoarea max/min a temperaturii și umidității interioare
6 – prognoza vremii
7 – tendința presiunii	21 – baterii descărcate în stație
8 – tendința temperaturii exterioare	22 – tendința umidității interioare
9 – baterii descărcate în senzor	23 – umiditatea interioară
10 – valoarea max/min a temperaturii și umidității exterioare	24 – tendința temperaturii interioare
11 – temperatura exterioară	25 – temperatura interioară
12 – comunicație wireless cu senzor	26 – ora de vară
13 – numărul canalului senzorului exterior	27 – activarea alarmei nr. 1, 2
14 – indicator de mucegai	28 – ora
15 – punct de condensare	29 – recepționarea semnalului DCF

Partea din spate și laterală a stației meteo (vezi fig. 2)

1 – butonul SNOOZE/LIGHT	8 – butonul AL 1
2 – deschizătură pentru ancorare	9 – butonul AL 2
3 – locașul bateriilor	10 – butonul MODE
4 – butonul RESET	11 – butonul +
5 – stativ	12 – butonul -
6 – butonul ALARM	13 – butonul CH
7 – butonul AM/PM

Descrierea senzorului (vezi fig. 3)

A – LED dioda de transmisie a semnalului din senzor	E – locașul bateriilor
	F – butonul CH (setarea numărului canalului senzorului 1/2/3)
B – ecranul senzorului
C – deschizătură pentru ancorare	G – butonul °C/°F
D – capacul bateriilor	H – sonda termică din sărmă (1 m)

Atentionare

Folosiți doar baterii alcaline de 1,5V de acelaș tip, nu folosiți baterii de 1,2V reîncărcabile.

Tensiunea mai redusă poate cauza nefunctionalitatea ambelor unități.

Punerea în funcțiune

1. Introduceți mai întâi bateriile în stația meteo (3× 1,5 V AA), apoi introduceți bateriile în senzorul fără fir (2× 1,5 V AAA). La introducerea bateriilor respectați polaritatea corectă, pentru a nu se ajunge la deteriorarea stației meteo sau a senzorului.
2. După introducerea bateriilor în statia meteo, ecranul se luminează scurt și începe să clipească simbolul unității presiunii – reglați cu butoanele +/-, confirmați prin apăsarea butonului SNOOZE/LIGHT.
3. Începe să clipească valoarea presiunii – reglați cu butoanele +/-, confirmați prin apăsarea butonului SNOOZE/LIGHT.
4. Începe să clipească simbolul prognozei – reglați cu butoanele +/-, confirmați prin apăsarea butonului SNOOZE/LIGHT. Această reglare se întrerupe automat, dacă nu apăsați niciun buton timp de 20 secunde.
5. Începe să clipească simbolul comunicației fără fir a stației cu senzor care însemnă, că stația meteo detectează semnalul din senzorul exterior. Așezați alături ambele unități. Dacă nu se afișează temperatura exterioară în 3 minute, stația meteo încetează să detecteze semnalul, simbolul comunicației wireless cu senzor încetează să clipească, iar temperatura/umiditatea exterioară afișează indicația --.-. Dacă nu este detectat simbolul din senzor, procedați din nou de la punctul 1.

Recomandăm amplasarea senzorului pe latura nordică a clădirii. În spațiile construite raza de acțiune a senzorului poate să scadă rapid. Senzorul este rezistent la picături de apă, nu-l expuneți însă îndelungat la ploaie. Nu așezați senzorul pe obiecte metalice, s-ar reduce raza lui de emisie.

Senzorul poate fi aşezat vertical ori ancorat pe perete.

La senzor cu sondă de sârmă sunt 2 posibilități de amplasare:

1. Senzor amplasat în încăpere, sonda de sărmă este trecută în afară prin deschizătura din fereastră. În acest caz senzorul măsoară temperatura exterioară și umiditatea interioară.

2. Senzorul cu sonda de sărmă este amplasat afară. În acest caz senzorul măsoară temperatura și umiditatea exteriorară.

Dacă pe ecranul stației meteo apare simbolul bateriei slabe în chenarul nr. 9, înlocuiti bateriile în senzor.

Dacă pe ecranul stației meteo apare simbolul bateriei slabe în chenarul nr. 21, înlocuți bateriile în stație.

Mențiune: Poate să dureze până la 30 de minute de la introducerea bateriilor în unități, până când stația începe să afișeze corect toate datele măsurate și recepționează ora DCF.

RESETAREA statiei meteo

Dacă stația meteo va indica date incorecte ori nu va reacționa la apăsarea butoanelor, cu un obiect subțire (de ex. creion, agrafă de birou) apăsați butonul RESET pe partea din spate a stației meteo. Are loc ștergerea tuturor datelor și efectuați din nou reglarea stației meteo.

Modificarea canalului senzorului și conectarea altor senzori

La stație se pot asocia până la 3 senzori fără fir.

1. Apăsați lung butonul CH pe stație, începe să clipească simbolul
2. Pe partea din spate a senzorului îndepărtați capacul locașului bateriilor și introduceti bateriile alcaline (2× 1,5 V AAA).
3. Setați numărul canalului senzorului solicitat (1, 2, 3) prin apăsarea repetată a butonului CH. Numărul canalului va fi afișat pe ecranul senzorului stânga jos, lângă indicația umidității. În 3 minute pe stația meteo intervine descărcarea datelor din senzor. Dacă nu este detectat semnalul din senzor, repetați procedeul de la capăt.

Prin apăsarea repetată a butonului CH selectați canalul solicitat al senzorului – 1, 2 sau 3.

Acest număr va fi afișat pe ecranul stației în chenarul nr. 13.

Setarea afişării datelor din mai mulți senzori

Prin apăsarea repetată a butonului CH pe stația meteo, afișați succesiv datele din toți senzorii conectați.

După înregistrarea senzorului fără fir stația meteo începe să detecteze automat semnalul DCF77 (în continuare în text DCF) timp de 7 minute, clipește simbolul dependent de calitatea semnalului DCF. În timpul detectării nu va fi actualizată nicio informație pe ecran și butoanele vor fi nefuncționale în afară de butonul SNOOZE/LIGHT.

Prin apăsare butonului AM/PM timp de 3 secunde încheiați detectarea semnalului DCF.

Semnal detectat – simbolul încetează să clipească și se afișează ora și data actuală cu simbolul. Semnal nedetectat – simbolul DCF nu va fi afișat.

Pentru repetarea detectării semnalului DCF timp de 7 minute apăsați lung butonul AM/PM timp de 3 secunde.

Pentru întreruperea detectării semnalului DCF reapăsați lung butonul AM/PM timp de 3 secunde.

Semnalul DCF va fi sincronizat zilnic în mod ciclic.

În timpul valabilității orei de vară va fi afişat sub indicația orei simbolul DST

În condiții normale (la distanță îndestulătoare de surse de interferență, cum sunt de ex. televizoare, ecranele calculatoarelor) detectarea semnalului orar durează câteva minute.

În cazul în care statia meteo nu detectează acest semnal, procedați conform paşilor următori:

1. Mutati stația meteo în alt loc și încercați din nou să detectați semnalul DCF.

2. Controlați distanța statiei meteo de la sursele de interferență, cum sunt ecranele calculatoarelor sau televizoare. La recepționarea acestui semnal ar trebui să fie de cel puțin 1,5 la 2 metri.

3. În timpul recepționării semnalului DCF nu așezați stația meteo în apropierea ușilor metalice, tocurilor de fereastră sau a altor contrucții ori obiecte metalice (mașini de spălat, uscătorii, frigidere etc.).

4. În spații construite din beton armat (pivnițe, blocuri etc.) recepția semnalului DCF este mai slabă, dependent de condiții. În cazuri extreme amplasați stația meteo în apropierea ferestre orientate spre emițător.

Receptionarea semnalului DCF este influențată de următorii factori:

• Pereți groși și izolație, spații din subsol și pivnite.
• Condiții geografice locale necorespunzătoare (dificil de evaluat în prealabil).
• Perturbații atmosferice, furtuni, consumatoare electrice neizolate, televizoare și calculatoare amplasate în apropierea radioreceptorului DCF.

Dacă stația nu poate detecta semnalul DCF, este necesară reglarea manuală a orei și datei.

Mențiune: În caz că stația detectează semnalul DCF, dar ora actuală afișată nu va fi corectă (de ex. deplasată cu ±1 oră), este întotdeauna necesară setarea fusului orar corect pentru țara în care este utilizată stația, vezi Reglarea manuală a orei. Ora actuală va fi afișată cu fusul orar setat.

1. Apăsați butonul MODE timp de 3 secunde.
2. Cu butoanele + ori – reglați următorii parametri: fusul orar – anul – luna – ziua – limba calendarului (GER, FRE, SPA, ITA, DAN, DUT, ENG) – formatul afişării datei – orei – minutelor.

Formatul orar 12/24 h

Prin apăsarea repetată a butonului AM/PM setați formatul orar 12 sau 24 ore.

Reglarea alarmei

Stația meteo permite reglarea a 2 alarme independente

Prin apăsarea repetată a butonului ALARM afișati ora alarmei nr.1 (A1) sau nr. 2 (A2).

Apoi apăsati lung butonul ALARM, va clipi reglarea orei.

Valorile orei le setați prin apăsarea repetată a butoanelor + sau -, pentru avansarea în meniu reapăsați butonul ALARM.

Astfel puteți regla ora ambelor alarme.

Pentru activarea alarmei nr. 1 glisati butonul AL 1 în poziția ON.

Va fi afişat simbolul

Pentru activarea alarmei nr. 2 glisați butonul AL 2 în poziția ON.

Va fi afişat simbolul

Alarma va suna apoi la ora stabilită.

Pentru dezactivarea alarmei glisați butonul AL 1/AL 2 în poziția OFF.

Funcția alarmei repetate (SNOOZE)

Sunetul alarmei îl amânați cu 5 minute prin apăsarea butonului SNOOZE/LIGHT amplasat pe partea superioară a statiei.

Acest buton îl apăsați nemijlocit la sunetul alarmei. Va clipi simbolul alarmei și ZZ.

Pentru anularea funcției SN00ZE apăsați orice alt buton cu excepția SN00ZE/LIGHT – simbolul alarmei va înceta să clipească și va rămâne afişat.

Alarma va fi reactivată a doua zi.

Dacă în timpul sunetului nu apăsați niciun buton, sunetul se va opri automat după 2 minute.

Alarma va suna în ziua următoare.

Illuminarea ecranului

Apăsați butonul SNOOZE/LIGHT pentru activarea iluminării ecranului pe 10 secunde.

Setarea unității temperaturii °C/°F

Prin apăsarea repetată a butonului MODE setați unitatea de temperatură solicitată °C/°F.

Afișarea valorilor maxime și minime măsurate ale temperaturii/umidității/presiunii

Prin apăsarea repetată a butonului + vor fi afișate succesiv valorile maxime (indicația MAX) și minime (indicația MIN) măsurate ale temperaturii și umidității.

Pentru stergerea manuală a memoriei valorilor măsurate apăsați lung butonul +.

Memoria valorilor măsurate se șterge automat în fiecare zi la 00:00.

Presiunea atmosferică/istoric

În chenarul nr. 4 stația afișează valoarea presiunii atmosferice în hPa/inHg iar istoricul presiunii din ultimele 12 ore în chenarul nr. 5. La mutarea stației meteo în alt loc intervine influențarea valorilor măsurate. Măsurarea se stabilizează în cursul a 12 ore de la introducerea bateriilor după mutarea stației.

Setarea unității presiunii/valorii presiunii/simbolului prognozei vremii

Apăsați lung butonul SNOOZE/LIGHT.

Setați unitatea presiunii (hPa, inHg) cu butoanele + și –.

Confirmați prin apăsarea butonului SN00ZE/LIGHT.

Apoi puteți seta valoarea valorii presiunii cu butoanele + și –.

Servește pentru exactitatea calculului presiunii.

Valoarea presiunii pentru locația voastră o puteți afla de ex. pe internet.

Confirmați valoarea prin apăsarea butonului SNOOZE/LIGHT.

Începe să clipească simbolul prognozei vremii.

Setați simbolul conform vremii actuale cu butoanele + și –.

Servește pentru exactitatea calculului prognozei vremii.

Confirmați prin apăsarea butonului SNOOZE/LIGHT.

Indicarea mucegaiului/punctului de condensare/temperaturii senzoriale

1. Apăsați butonul –

Se afișează indicatorul posibilității apariției mucegaiului interior:

0 – fără posibilitatea aparitiei

LOW – posibilitate scăzută

MED – posibilitate medie

HI – posibilitate ridicată

2. Apăsati de 2× butonul –

Se afișează indicatorul posibilității apariției mucegaiului exterior (MOLD):

0 – fără posibilitatea aparitiei

LOW – posibilitate scăzută

MED – posibilitate medie

HI – posibilitate ridicată

3. Apăsati de 3× butonul –

Se afisează valoarea punctului de condensare exterior (DEW).

Punctul de condensare este temperatura, la care are loc saturația maximă a aerului cu vapori de apă, iar aceștia încep să condenseze sub forma picăturilor de apă.

4. Apăsați de 4× butonul –

Se afișează valoarea temperaturii senzoriale exterioare (HEAT).

Valoarea se afișează, dacă temperatura exterioară este mai mare de 28 °C.

Indicele vestimentației exterioare

Simbolul vestimentației recomandate se modifică conform temperaturii exterioare.

Se afișează în chenarul nr. 19.

Se afișează separat pentru fiecare senzor conectat.

	COLDfrig	COMFORTconfort	HOTcald
Temperatura exterioară <18 °C 18 °C la 28 °C >28 °C

Tendința temperaturii/umidității/presiunii (vremea)

Simbolul tendinței temperaturii și umidității exterioare se afișează în chenarul nr. 8 și 17. Simbolul tendinței temperaturii și umidității interioare se afișează în chenarul nr. 24 și 22.

Simbolul tendinței presiunii se afișează în chenarul nr. 7.

Indicatorul tendinței temperaturii, umidității și presiunii	▼	▶	▲
	în scădere stabil	în creștere

Prognoza vremii

Stația indică prognoza vremii pe baza modificărilor presiunii atmosferice pe următoarele 12–24 ore pe o rază de 15–20 km.

Precizia prognozei vremii este de aproximativ 70 %. Întrucât prognoza vremii nu poate să coincidă întotdeauna 100 %, producătorul nici vânzătorul nu poate fi responsabil pentru orice daune provocate de prognoza inexactă a vremii. La prima reglare sau după resetarea stației meteo durează aproximativ 12 ore până ce stația începe să prognozeze corect. Stația meteo indică prognoza vremii cu 7 simboluri. Mențiune: Simbolul afişat actualmente reprezintă prognoza pe următaorele 12–24 ore. Nu trebuie să corespundă cu starea actuală a vremii.

însorită înnorată închisă	ploaie		ploaie puternică	ninsoare	ninsoare puternică

Indicații de siguranță și atenționări

Înainte de folosirea aparatului citiți manualul de utilizare.

⚠️ Respectați indicațiile de siguranță menționate în acest manual.

Produsul este proiectat astfel, ca la o manipulare adecvată să funcționeze ani îndelungați.

• Înainte de folosirea produsului citiți cu atenție acest manual de utilizare.
• Nu expuneți produsul la radiații solare directe, frig și umiditate extreme și la schimbări bruște de temperatură.
• Nu amplasati produsul în locuri expuse la vibrații și zguduituri – ar putea provoca deteriorarea lui.

- Nu expuneți produsul la presiune excesivă, izbituri, praf, temperatură sau umiditate extremă – ar putea provoca defectarea funcționalității produsului, scurtarea autonomiei energetice, deteriorarea bateriilor și deformarea componentelor de plastic.

- Nu expuneti produsul la ploaie nici umiditate, nu este destinat utilizării în exterior.

- Pe produs nu așezați surse de foc deschis, de ex. lumânare aprinsă etc.

- Nu amplasati produsul în locuri fără flux de aer îndestulător.

- În deschizăturile de aerisire nu introduceti alte obiecte.

- Nu interveniți la circuitele electrice interne ale produsului – aceasta ar putea provoca deteriorarea lui și încetarea automată a valabilității garanției.

- La curățare folosiți cârpă fină și umedă. Nu folosiți diluanți nici detergenți – s-ar putea zgâria pârțile de plastic și întrerupe circuitele electrice.

- Nu scufundati produsul în apă sau în alte lichide și nu-l expuneți la stropi sau jeturi de apă.

- În caz de deteriorare sau defectare a produsului nu efectuați singuri niciun fel de reparații. Predați-l spre reparare la magazinul în care l-ați procurat.

- Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) a căror capacitate fizică, senzorială sau mentală, ori experiența și cunoștințele insuficiente împiedică utilizarea aparatului în siguranță, dacă nu vor fi supravegheate sau dacă nu au fost instruite privind utilizarea aparatului de către persoana responsabilă de securitatea acestora.

Nu aruncați consumatorii electrici la deșeuri comunale nesortate, folositi bazele de recepție a deșeurilor sortate. Pentru informații actuale privind bazele de recepție contactați organele locale. Dacă consumatorii electrici sunt depozitați la stocuri de deșeuri comunale, substanțele periculoase se pot infi ltra în apele subterane și pot să ajungă în lanțul alimentar, periclitând sănătatea și confortul dumneavoastră.

Prin prezenta, EMOS spol. s r. o. declară că tipul de echipamente radio E5080 este în conformitate cu Directiva 2014/53/UE. Textul integral al declarației UE de conformitate este disponibil la următoarea adresă internet: http://www.emos.eu/download.

LT | Belaidè meteorologinè stotelè

Specifikacijos:

DCF radijo signalu valdomas laikrodis
