BEDIENUNGSANLEITUNG E5080 Emos

• Nije predviđeno da ovaj uređaj upotrebljavaju osobe (uključujući djecu) smanjenih zičkih, osje- tilnih ili mentalnih sposobnosti koje nemaju iskustva i znanja za njihovu sigurnu upotrebu. Takve osobe treba podučiti kako koristiti uređaj i treba ih nadzirati osoba zadužena za njihovu sigurnost. Ne bacajte električne uređaje kao nerazvrstani komunalni otpad, koristite centre za sakuplja- nje razvrstanog otpada. Za aktualne informacije o centrima za sakupljanje otpada kontaktiraj- te lokalne vlasti. Ako se električni uređaji odlože na deponije otpada, opasne materije mogu prodrijeti u podzemne vode i ući u lanac ishrane i oštetiti vaše zdravlje. EMOS spol. s r. o. ovime izjavljuje da je radijska oprema tipa E5080 u skladu s Direktivom 2014/53/EU) Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adresi: http://www.emos.eu/download. DE | Drahtlose Wetterstation Spezikation: Über DCF Funksignal gesteuerte Uhr Innentemperatur: -10 °C bis +50 °C Außentemperatur: -40 °C bis +70 °C Temperaturauösung: 0,1 °C Genauigkeit der Temperaturmessung: ±1 °C Luftfeuchtigkeit innen: 1 % bis 99 % rel. Luftfeuchtigkeit (RLf) Luftfeuchtigkeit außen 20 % bis 95 % rel. Luftfeuchtigkeit (RLf) Luftfeuchtigkeitsauösung: 1 % relative Luftfeuchtigkeit (RLf) Genauigkeit der Luftfeuchtigkeitsmessung: ±2 % RLf im Bereich 20 % bis 80 %, ±4 % RLf in den sonstigen Bereichen Messbereich bar Druck: 300 hPa bis 1 200 hPa Funksensor: Übertragungsfrequenz 433 MHz, 10 mW eektive Sendeleistung max. Reichweite des Funksignals: bis zu 30 m im freien Raum Anzahl der Sensoren für den Anschluss: max. 343 Stromversorgung: Hauptstation: 3× 1,5V AA Batterien (sind nicht im Lieferumfang enthalten) Sensor: 2× 1,5 V AAA Batterien (sind nicht im Lieferumfang enthalten) Maße und Gewicht ohne Batterien: Hauptstation: 27 × 130 × 130 mm; 263 g Sensor: 21 × 60 × 100 mm; 54 g Beschreibung der Funk-Wetterstation Vorderseite Display – Icons (siehe Abb. 1) 1 – Monat 2 – Tag 3 – Name des Wochentages 4 – Druckwert 5 – Grak Historie des Druckverlauf 6 – Wettervorhersage 7 – Trend Luftdruck 8 – Außentemperaturtrend 9 – Entladene Batterie im Sensor 10 – max/min Werte Außentemperatur und Luftfeuchtigkeit 11 – Außentemperatur 12 – Drahtlose Kommunikation mit dem Sensor 13 – Kanalnummer des Außensensors 14 – Schimmel Indikator 15 – Kondensationspunkt 16 – Index hoher gefühlter Temperatur 17 – Außenfeuchtigkeitstrend 18 – Außenfeuchtigkeit 19 – Index Bekleidung im Außenbereich 20 – max/min Werte Innentemperatur und Luftfeuchtigkeit 21 – Entladene Batterien in der Station 22 – Innenfeuchtigkeitstrend 23 – Innenfeuchtigkeit 24 – Innentemperaturtrend 25 – Innentemperatur 26 – Sommerzeit 27 – Aktivierung Wecker Nr.1, 2 28 – Zeit 29 – Empfang DCF Signal Rückseite und Seitenwände der Wetterstation (siehe Abb. 2) 1 – SNOOZE/LIGHT-Taste 2 – Önung zum Aufhängen 3 – Batteriefach 4 – RESET-Taste 5 – Ständer 6 – ALARM-Taste 7 – Taste AM/PM 8 – Taste AL 1 9 – Taste AL 2 10 – MODE-Taste 11 – Taste + 12 – Taste – 13 – Taste CH Beschreibung des Sensors (siehe Abb. 3) A – LED-Anzeige der Signalübertragung vom Sensor B – Sensordisplay C – Önung zum Aufhängen D – Batterieabdeckung E – Batteriefach F – Taste CH (Einstellen der Kanalnummer des Sensors 1/2/3) G – Taste °C/°F H – Draht-Temperaturmessfühler (1 m) Warnung Verwenden Sie nur 1,5 V Alkaline-Batterien des gleichen Typs, verwenden Sie keine wiederauad- baren 1,2V Batterien. Eine niedere Spannung kann eine Funktionsstörung beider Einheiten verursachen. Inbetriebnahme

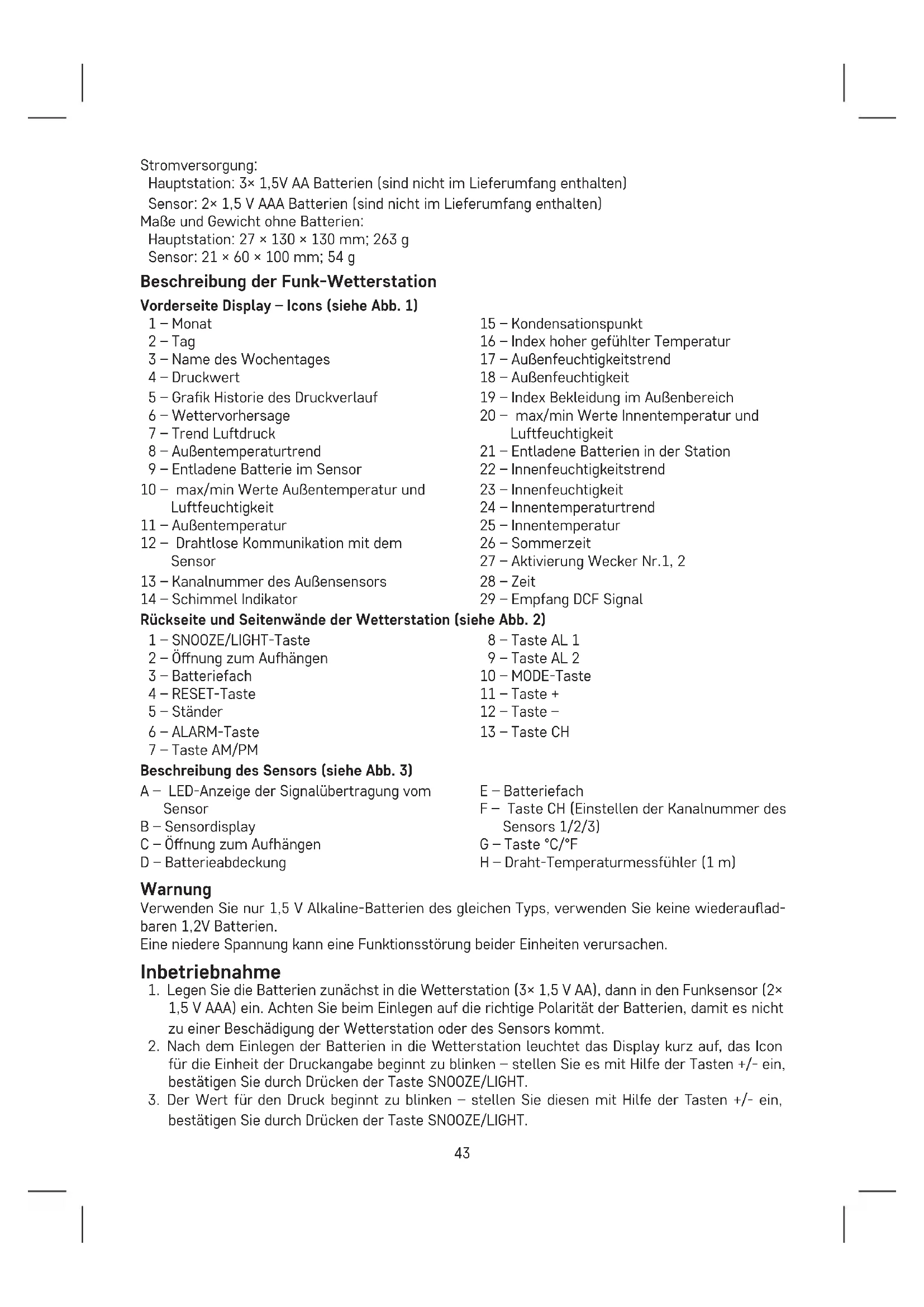

1. Legen Sie die Batterien zunächst in die Wetterstation (3× 1,5 V AA), dann in den Funksensor (2×

1,5 V AAA) ein. Achten Sie beim Einlegen auf die richtige Polarität der Batterien, damit es nicht zu einer Beschädigung der Wetterstation oder des Sensors kommt.

2. Nach dem Einlegen der Batterien in die Wetterstation leuchtet das Display kurz auf, das Icon

für die Einheit der Druckangabe beginnt zu blinken – stellen Sie es mit Hilfe der Tasten +/- ein, bestätigen Sie durch Drücken der Taste SNOOZE/LIGHT.

3. Der Wert für den Druck beginnt zu blinken – stellen Sie diesen mit Hilfe der Tasten +/- ein,

bestätigen Sie durch Drücken der Taste SNOOZE/LIGHT.44

4. Das Icon Vorhersage beginnt zu blinken – stellen Sie diese mit Hilfe der Tasten +/- ein, bestätigen

Sie durch Drücken der Taste SNOOZE/LIGHT. Das Einstellen wird automatisch abgebrochen, wenn Sie innerhalb von 20 Sekunden keine Taste drücken.

5. Das Symbol der drahtlosen Kommunikation

mit dem Sensor, das anzeigt, dass die Wetterstation das Signal vom Außensensor sucht, beginnt zu blinken. Stellen Sie beide Einheiten nebeneinander. Wenn die Außentemperatur nicht innerhalb von 3 Minuten angezeigt wird, hört die Wetterstation auf, nach dem Signal zu suchen, das Symbol der drahtlosen Kommunikation mit dem Sensor hört auf zu blinken und die Außentemperatur/Luftfeuchtigkeit zeigt die Angabe --.- an. Wird kein Signal vom Sensor gefunden, ist mit dem Punkt 1 erneut zu beginnen. Es wird empfohlen, den Sensor an der Nordseite des Hauses anzubringen. In verbauten Räumen kann die Sensorreichweite erheblich sinken. Der Sensor ist tropfwassersicher, darf aber keinem Dauerregen ausgesetzt werden. Stellen Sie den Sensor nicht auf metallische Unterlagen – dies senkt die Sendereichweite. Den Sensor können Sie vertikal aufstellen oder an der Wand aufhängen. Für Sensoren mit Drahtsonde gibt es 2 Möglichkeiten der Anbringung:

1. Der Sensor wird im Raum untergebracht, die Drahtsonde wird durch einen Spalt im Fenster-

rahmen nach außen geführt. In diesem Fall misst der Sensor die Außentemperatur und die Luftfeuchtigkeit im Innenraum.

2. Der Sensor wird einschließlich der Drahtsonde draußen platziert. In diesem Falle misst der Sensor

die Außentemperatur und die Luftfeuchtigkeit draußen. Falls auf dem Display der Wetterstation das Symbol schwache Batterie im Feld Nr. 9 erscheint, tauschen Sie die Batterien im Sensor aus. Falls auf dem Display der Wetterstation das Symbol schwache Batterie im Feld Nr. 21 erscheint, tauschen Sie die Batterien im Sensor aus. Anmerkung: Nach dem Einlegen der Batterien in die Einheiten kann es bis zu 30 Minuten dauern, bis die Station alle Messdaten richtig anzeigt und DCF einliest. RESET der Wetterstation Wenn die Wetterstation falsche Daten anzeigt oder nicht auf den Tastendruck reagiert, drücken Sie die RESET-Taste auf der Rückseite der Wetterstation mit einem dünnen Gegenstand (z. B. Bleistift, Büroklammer). Es werden alle Daten gelöscht und Sie müssen die Einstellung der Wetterstation erneut vornehmen. Kanaländerung des Sensors und Anschluss weiterer Sensoren Mit der Wetterstation können bis zu 3 Funksensoren verbunden werden.

1. Halten Sie die Taste CH an der Station so lange gedrückt, bis das Icon beginnt zu blinken.

2. Önen Sie auf der Rückseite des Sensors das Batteriefach und legen Sie die alkalischen Batterien

3. Stellen Sie durch wiederholtes Drücken der Taste CH den gewünschten Kanal des Sensors (1, 2,

3) ein. Die Nummer des Kanals wird auf dem Display links neben der Angabe zur Luftfeuchtigkeit

angezeigt. Innerhalb von 3 Minuten werden die Daten vom Sensor in der Wetterstation eingelesen. Falls das Signal des Sensors nicht gefunden wird, wiederholen Sie den Vorgang. Durch wiederholtes Drücken der Taste CH wählen Sie den gewünschten Sensorkanal – 1, 2 oder 3. Diese Nummer wird auf dem Display der Station im Feld Nr. 13 angezeigt. Einstellung der Datenanzeige von mehreren Sensoren Durch wiederholtes Drücken der Taste CH an der Wetterstation werden sukzessiv die Daten aller angeschlossenen Sensoren angezeigt. Funkgesteuerte Uhr (DCF77) Nach der Registrierung des drahtlosen Sensors beginnt die Wetterstation für 7 Minuten automatisch mit der Suche nach dem DCF77-Signal (nachfolgend im Text DCF). Das Symbol blinkt abhängig von der Stärke des DCF-Signals. Während der Suche werden keine anderen Angaben auf dem Display aktualisiert und die Tasten funktionieren nicht außer SNOOZE/LIGHT.45 Durch Drücken der Taste AM/PM über die Zeit von 3 Sekunden beenden Sie die Suche nach dem DCF Signal. Signal gefunden – das Symbol hört auf zu blinken und es wird die aktuelle Zeit und das Datum mit dem Symbol angezeigt. Signal nicht gefunden – das Icon DCF wird nicht angezeigt. Zur erneuten Suche nach dem DCF Signal über 7 Minuten drücken Sie die Taste AM/PM für 3 Sekunden. Zum Beenden der Suche nach dem DCF Signal drücken Sie erneut die Taste AM/PM für 3 Sekunden. Das DCF Signal wird täglich zwischen 01:00 und 05:00 morgens von Zeit zu Zeit synchronisiert. Während der Sommerzeit wird das Symbol unter der Uhrzeit angezeigt. Unter normalen Bedingungen (in sicherem Abstand zu Störquellen, wie z. B. Fernsehgeräte, Compu- termonitore) dauert der Empfang des Zeitsignals mehrere Minuten. Falls die Uhr dieses Signal nicht empfängt, verfahren Sie nach den folgenden Schritten:

1. Stellen Sie die Wetterstation an einem anderen Ort auf und versuchen Sie erneut, das DCF-Signal

2. Kontrollieren Sie den Abstand der Uhr zu den Störquellen (Computermonitore oder Fernsehgeräte).

Dieser sollte beim Empfang dieses Signals mindestens 1,5 bis 2 Meter betragen.

3. Stellen Sie die Wetterstation beim Empfang des DCF-Signals nicht in die Nähe von Metalltüren,

Fensterrahmen oder anderen Metallkonstruktionen oder -gegenständen (Waschmaschinen, Trockner, Kühlschränke usw.).

4. In Räumen aus Stahlbetonkonstruktionen (Keller, Hochhäuser usw.) ist der Empfang des DCF-Si-

gnals entsprechend den Bedingungen schwächer. In Extremfällen stellen Sie die Wetterstation in die Nähe eines Fensters in Richtung Sender. Der Empfang des Funksignals DCF wird durch folgende Faktoren beeinusst:

• Starke Wände und Isolierungen, Souterrainwohnungen und Kellerräume.

• Ungeeignete lokale geograsche Bedingungen (diese lassen sich vorher schlecht abschätzen).

• atmosphärische Störungen, Gewitter, nicht entstörte Elektrogeräte, Fernseher und Computer, die in der Nähe des DCF-Funksignalempfängers stehen. Falls die Station kein DCF-Signal nden kann, muss die Zeit und das Datum manuell eingestellt werden. Anmerkung: Sofern die Station das DCF-Signal empfängt, die aktuelle Zeit aber nicht korrekt angezeigt wird (z. B. Verschiebung um ±1 Stunde, ist immer die korrekte Zeitverschiebung in dem Land einzu- stellen, in welchem die Station verwendet wird – siehe manuelle Uhrzeit- und Datumseinstellung). Die aktuelle Uhrzeit wird mit eingestellter Zeitverschiebung angezeigt. Manuelle Einstellung der Uhrzeit und des Datums

1. Die MODE-Taste für 3 Sekunden drücken.

2. Mit den Tasten + oder – stellen Sie die folgenden Parameter ein: Zeitverschiebung – Jahr – Mo-

nat – Tag – Kalendersprache (GER, FRE, SPA, ITA, DAN, DUT, ENG) – Format der Datumsanzeige – Stunde – Minute. Zeitformat 12/24 h Durch wiederholtes Drücken der Taste AM/PM stellen Sie das Zeitformat 12 oder 24 h ein. Einstellen der Weckzeit Die Wetterstation ermöglicht das Einstellen von 2 unabhängigen Weckzeiten. Durch wiederholtes Drücken der Taste ALARM zeigen Sie die Weckzeit des Weckers Nr. 1 (A1) oder Nr. 2 (A2) an. Anschließend drücken Sie lange die Taste ALARM, die Zeiteinstellung beginnt zu blinken. Die Zeitwerte stellen Sie ein durch wiederholtes Drücken der Tasten + oder –, zur Bewegung im Menü drücken Sie erneut die Taste ALARM. So können Sie die Zeiten beider Wecker einstellen. Zur Aktivierung des Weckers Nr. 1 verschieben Sie die Taste AL 1 auf die Position ON. Es wird folgendes Symbol angezeigt . Zur Aktivierung des Weckers Nr. 2 verschieben Sie die Taste AL 2 auf die Position ON. Es wird folgendes Symbol angezeigt .46 Der Wecker wird dann in der eingestellten Zeit aktiviert. Zur Deaktivierung der Wecker verschieben Sie die Tasten AL 1/AL 2 auf die Position OFF. Wiederholtes Wecken/Schlummerfunktion (SNOOZE) Mit der SNOOZE/LIGHT-Taste, die sich im oberen Teil der Wetterstation bendet, verschieben Sie das Wecken um 5 Minuten. Betätigen Sie diese Taste, sobald der Wecker zu klingeln beginnt. Das Weckersymbol und ZZ werden blinken. Zum Abschalten der Funktion SNOOZE drücken Sie eine beliebige andere Taste außer SNOOZE/LIGHT – das Symbol hört auf zu blinken und wird weiterhin angezeigt. Am nächsten Tag wird der Wecker wieder aktiviert. Wird während des Weckerklingelns keine Taste betätigt, wird das Klingeln nach 2 Minuten beendet. Der Wecker klingelt am nächsten Tag. Displaybeleuchtung Betätigen Sie die SNOOZE/LIGHT-Taste um die Displaybeleuchtung für 10 Sekunden zu aktivieren. Einstellung der Temperatureinheiten °C/°F Durch wiederholtes Drücken der Taste MODE stellen Sie die gewünschte Temperatureinheit °C/°F ein. Anzeige der maximalen und der minimalen gemessenen Temperatur- und Luftfeuchtigkeitswerte Durch wiederholtes Betätigen der Taste + werden nacheinander die maximalen (Icon MAX) und die minimalen (Icon MIN) gemessenen Werte für Temperatur und Luftfeuchtigkeit angezeigt. Um den Messwertspeicher manuell zu löschen, halten Sie die Taste + lange gedrückt. Der Speicher wird jeden Tag um 00:00 automatisch gelöscht. Atmosphärischer Druck/Historie Die Station zeigt den Wert des atmosphärischen Drucks in hPa/inHg in Feld Nr. 4 an sowie ebenfalls den Druckverlauf der letzten 12 Stunden in Feld Nr. 5. Durch das Umsetzen der Wetterstation an einen anderen Ort kommt es zu einer Beeinussung der gemessenen Werte. Die Messung stabilisiert sich innerhalb von 12 Stunden ab dem Einsetzen der Batterie oder dem Umsetzen der Station. Einstellen von Druckeinheit/Druckwerten/Icons der Wettervorhersage Drücken Sie die Taste SNOOZE/LIGHT. Stellen Sie die Einheit für den Druck (hPa, inHg) ein mit den Tasten + und –. Bestätigen Sie durch Drücken der Taste SNOOZE/LIGHT. Danach können Sie den Wert für den Druck mit den Tasten + und – einstellen. Dient zur Präzisierung der Druckberechnung. Den Druckwert zu Ihrem Ort nden Sie beispielsweise im Internet. Bestätigen Sie den Wert durch Drücken der Taste SNOOZE/LIGHT. Das Wettervorhersagesymbol beginnt zu blinken. Stellen Sie das Icon entsprechend dem aktuellen Wetter mit Hilfe der Tasten + und – ein. Dient zur Präzisierung der Wettervorhersage. Bestätigen Sie durch Drücken der Taste SNOOZE/LIGHT. Anzeige von Schimmel/Taupunkt/gefühlter Temperatur

1. Drücken Sie die Taste –

Es erscheint die Anzeige für die Möglichkeit der Schimmelbildung im Innenbereich: 0 – keine Schimmelbildung möglich LOW – geringes Potential MED – mittleres Potential HI – hohes Potential

2. Drücken Sie 2× die Taste –

Es erscheint die Anzeige für die Möglichkeit der Schimmelbildung im Außenbereich (MOLD): 0 – keine Schimmelbildung möglich LOW – geringes Potential47 MED – mittleres Potential HI – hohes Potential

3. Drücken Sie 3× die Taste –

Der Wert für den Taupunkt (DEW) im Außenbereich wird angezeigt. Der Taupunkt ist die Temperatur, bei der es zur maximalen Sättigung der Luft durch Wasserdampf kommt, diese Dämpfe kondensieren dann zu Wassertropfen.

4. Drücken Sie 4× die Taste –

Der Wert für die gefühlte Außentemperatur (HEAT) wird angezeigt. Der Wert wird angezeigt, sofern die Außentemperatur höher als 28 °C ist. Index Bekleidung im Außenbereich Das Icon für die empfohlene Bekleidung wechselt entsprechend der Außentemperatur. Wird im Feld Nr. 19 angezeigt. Wird separat für jeden angeschlossenen Sensor angezeigt. Kälte Komfort Hitze Außentemperatur <18 °C 18 °C bis 28 °C >28 °C Temperatur-/Feuchtigkeits-/Drucktrend (Wettertrend) Das Icon für den Trend von Außentemperatur und Luftfeuchtigkeit wird im Feld Nr. 8 und 17 angezeigt. Das Icon für den Trend von Innentemperatur und Luftfeuchtigkeit wird im Feld Nr. 24 und 22 angezeigt. Das Symbol des Drucktrends wird im Feld Nr. 7 angezeigt. Trendanzeige Temperatur, Luftfeuchtigkeit und Druck sinkend stabil ansteigend Wettervorhersage Die Station sagt aufgrund der atmosphärischen Druckveränderungen das Wetter für die nächsten 12 bis 24 Stunden mit einer Reichweite von 15 bis 20 km voraus. Die Genauigkeit der Wettervorhersage beträgt circa 70 %. Die Wettervorhersage muss nicht zu 100 % stimmen. Weder der Hersteller noch der Verkäufer sind für mögliche Verluste, die durch eine ungenaue Wettervorhersage eingetreten sind, verantwortlich. Bei dem ersten Einstellen oder dem Reset der Wetterstation dauert es etwa 12 Stunden, bis die Wetterstation das Wetter korrekt vorhersagt. Die Wetterstation zeigt 7 Wettervorhersage-Symbole an. Anmerkung: Das aktuell angezeigte Icon bedeutet eine Wettervorhersage für die nächsten 12 bis 24 Stunden. Dies muss nicht den aktuellen Wetterbedingungen entsprechen. sonnig bewölkt stark bewölkt Regen starker Regen Schneefall starker Schneefall Sicherheitsanweisungen und -hinweise Lesen Sie vor dem Einsatz des Geräts die Gebrauchsanleitung. Beachten Sie die in dieser Anleitung aufgeführten Sicherheitsanweisungen. Das Produkt ist so konzipiert, dass es bei sachgemäßem Umgang viele Jahre zuverlässig hält.48

• Bevor Sie mit dem Produkt zu arbeiten beginnen, lesen Sie bitte aufmerksam die Bedienungs- anleitung durch.

• Setzen Sie das Produkt nicht direktem Sonnenlicht, extremer Kälte und Feuchtigkeit und rapiden Temperaturschwankungen aus.

• Stellen Sie das Produkt nicht an Plätze, die anfällig für Vibrationen und Erschütterungen sind – sie können das Produkt beschädigen.

• Setzen Sie das Produkt nicht übermäßigem Druck, Stößen, Staub, hohen Temperaturen oder Feuchtigkeit aus – dies kann Funktionsstörungen an dem Produkt, eine kürzere energetische Haltbarkeit, die Beschädigung der Batterie und die Deformation der Plastikteile verursachen.

• Setzen Sie das Produkt nicht Regen und Feuchtigkeit aus, es ist nicht für die Verwendung im Außenbereich bestimmt.

• Das Produkt darf nicht an oene Feuerquellen, wie beispielsweise brennende Kerzen u.ä. gestellt werden.

• Stellen Sie das Produkt nicht an Plätze, an denen keine ausreichende Luftzufuhr gewährleistet ist.

• Stecken Sie keine Gegenstände in die Lüftungsönungen des Produkts ein.

• Es dürfen keine Eingrie in die inneren Schaltkreise des Produktes vorgenommen werden – das Produkt könnte beschädigt werden und die Garantie automatisch erlöschen.

• Verwenden Sie zur Reinigung ein weiches Tuch. Verwenden Sie keine Lösungs- oder Reini- gungsmittel – sie könnten die Plastikteile zerkratzen und den elektrischen Stromkreis stören.

• Tauchen Sie das Produkt nicht ins Wasser oder andere Flüssigkeiten und vermeiden Sie den Kontakt des Produkts mit Tropf- oder Spritzwasser.

• Bei der Beschädigung oder bei Mängeln am Produkt führen Sie keine Reparaturen selbst durch, sondern geben es zur Reparatur in die Verkaufsstelle, bei der Sie es gekauft haben.
