MANUAL DE UTILIZARE SP 16.000 Dirt Kärcher
Utilizarea conform destinației 88
Trepte de pericol 89
Protecția mediului.... 89
Accesorii și piese de schimb.... 89
Descrierea aparatului 89
Punerea în funcțiune 89
Funcționare 90
Îngrijirea și întreținerea.... 91
Transport....91
Depozitarea....91
Remedierea defecțiunilor 92
Date tehnice 92
Optimizarea cantității pompate.... 92
Declarație de conformitate UE 92
Indicații generale
Înainte de prima utilizare a aparatului, citiți aceste instrucțiuni de utilizare originale și indicațiile de siguranță aferente.
Respectați aceste instrucțiuni.
Păstrați ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.
Utilizați dispozitivul exclusiv pentru uz casnic.
Utilizarea conform destinației:
- Evacuarea părților de clădire în caz de inundații
- Pomparea și evacuarea recipientelor
- Extracția apei din fântâni și puțuri • Pomparea apei dulci din bărci și iahturi
Pentru indicații privind funcționarea, consultați capitolul Funcționare.
Lichide pompate admisibile
⚠PERICOL
Pericol de moarte și de deteriorare în cazul pompării de substanțe explozive, inflamabile sau neadecvate!
Substanțele inflamabile sau explozive se pot aprinde sau exploda.
Substanțele nepotrivite pot deteriora pompa.
Nu pompați lichide sau gaze explozive, inflamabile sau corozive (de exemplu, carburanți, petrol, diluanți nitro) și nu pompați grăsimi, uleiuri, apă sărată sau apă reziduală de la toalete sau apă care are o fluiditate mai mică decât apa curată.

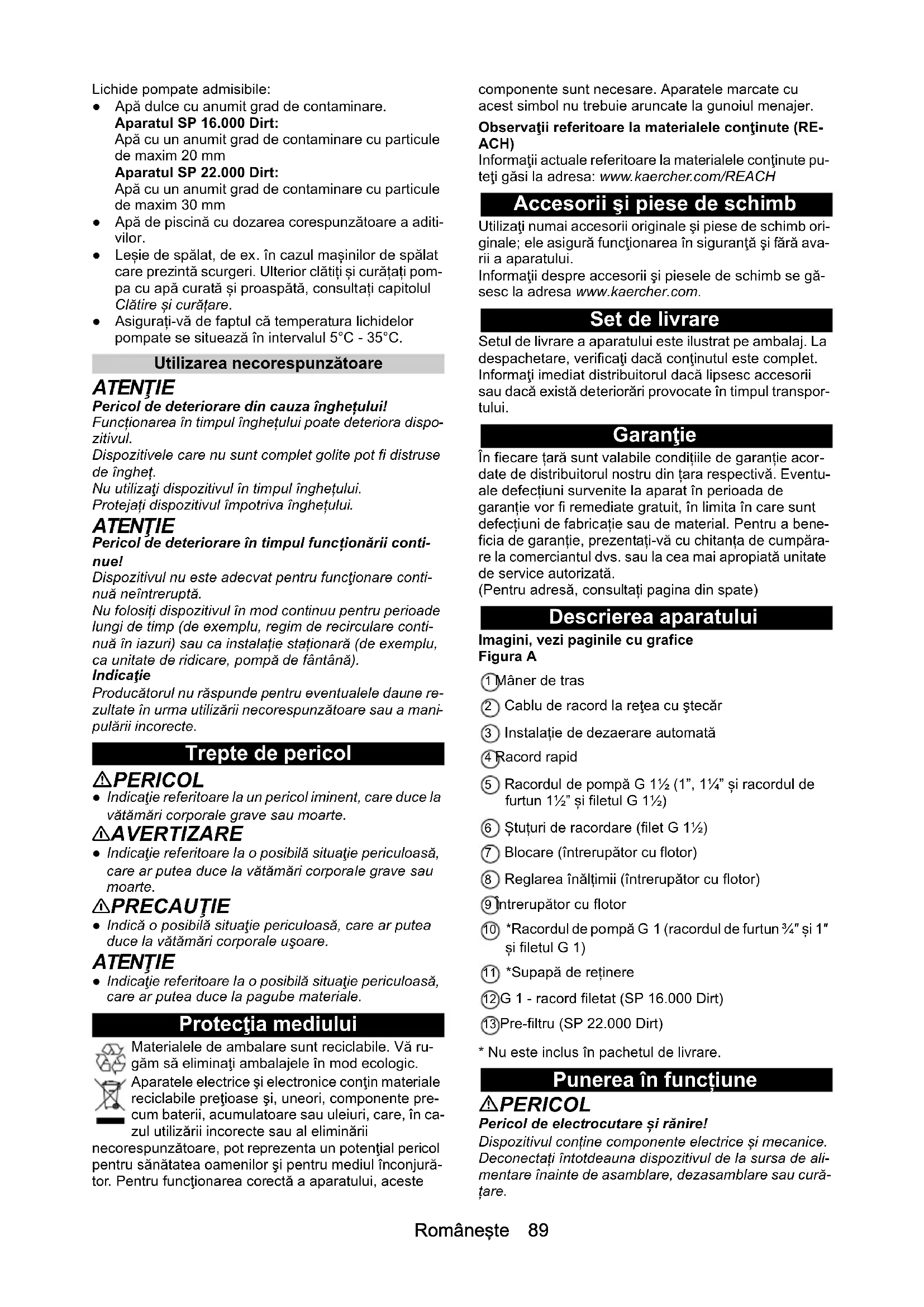

Lichide pompate admisibile:
- Apă dulce cu un anumit grad de contaminare.
Aparatul SP 16.000 Dirt:
Apă cu un anumit grad de contaminare cu particule de maxim 20 mm
Aparatul SP 22.000 Dirt:
Apă cu un anumit grad de contaminare cu particule de maxim 30 mm
- Apă de piscină cu dozarea corespunzătoare a aditivilor.
- Leșie de spălat, de ex. în cazul mașinilor de spălat care prezintă scurgeri. Ulterior clătiți și curățați pompa cu apă curată și proaspătă, consultați capitolul Clătire și curățare.
- Asigurați-vă de faptul că temperatura lichidelor pompate se situează în intervalul 5°C - 35°C.
Utilizarea necorespunzătoare
ATENȚIE
Pericol de deteriorare din cauza înghețului!
Funcționarea în timpul înghețului poate deteriora dispozitivul.
Dispozitivele care nu sunt complet golite pot fi distruse de îngheț.
Nu utilizați dispozitivul în timpul înghețului.
Protejați dispozitivul împotriva înghețului.
ATENȚIE
Pericol de deteriorare în timpul funcționării continue!
Dispozitivul nu este adecvat pentru funcționare continuă neîntreruptă.
Nu folosiți dispozitivul în mod continuu pentru perioade lungi de timp (de exemplu, regim de recirculare continuă în iazuri) sau ca instalație staționară (de exemplu, ca unitate de ridicare, pompă de fântână).
Indicație
Producătorul nu răspunde pentru eventualele daune rezultate în urma utilizării necorespunzătoare sau a manipulării incorecte.
Trepte de pericol
⚠PERICOL
- Indicație referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.
⚠AVERTIZARE
- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.
⚠PRECAUȚIE
- Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.
ATENȚIE
- Indicație referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.
Protecția mediului
Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele în mod ecologic.
Aparatele electrice și electronice conțin materiale reciclabile prețioase și, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în cazul utilizării incorecte sau al eliminării
necorespunzătoare, pot reprezenta un potențial pericol pentru sănătatea oamenilor și pentru mediul înconjurător. Pentru funcționarea corectă a aparatului, aceste
componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.
Observații referitoare la materialele conținute (REACH)
Informații actuale referitoare la materialele conținute puteți găsi la adresa: www.kaercher.com/REACH
Accesorii și piese de schimb
Utilizați numai accesorii originale și piese de schimb originale; ele asigură funcționarea în siguranță și fără avarii a aparatului.
Informații despre accesorii și piesele de schimb se găsesc la adresa www.kaercher.com.
Set de livrare
Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificați dacă conținutul este complet. Informați imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.
Garanție
În fiecare țară sunt valabile condițiile de garanție acordate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni survenite la aparat în perioada de garanție vor fi remediate gratuit, în limita în care sunt defecțiuni de fabricație sau de material. Pentru a beneficia de garanție, prezentați-vă cu chitanța de cumpărare la comerciantul dvs. sau la cea mai apropiată unitate de service autorizată.
(Pentru adresă, consultați pagina din spate)
Descrierea aparatului
Imagini, vezi paginile cu grafice Figura A
① Mâner de tras ② Cablu de racord la rețea cu ștecăr ③ Instalație de dezaerare automată ④ Racord rapid ⑤ Racordul de pompă G 1½ (1", 1¼" și racordul de furtun 1½" și filetul G 1½) ⑥ Ștuțuri de racordare (filet G 1½) ⑦ Blocare (întrerupător cu flotor) ⑧ Reglarea înălțimii (întrerupător cu flotor) ⑨ Întrerupător cu flotor ⑩ *Racordul de pompă G 1 (racordul de furtun 3/4" și 1" și filetul G 1) ⑪ *Supapă de reținere ⑫ G 1 - racord filetat (SP 16.000 Dirt) ⑬ Pre-filtru (SP 22.000 Dirt)
* Nu este inclus în pachetul de livrare.
Punerea în funcțiune
⚠ PERICOL
Pericol de electrocutare și rănire!
Dispozitivul conține componente electrice și mecanice. Deconectați întotdeauna dispozitivul de la sursa de alimentare înainte de asamblare, dezasamblare sau curățare.
Indicație
Cu cât furtunul este mai scurt și cu cât dimensiunea furtunului este mai mare, cu atât crește și puterea de pompare.
Dacă folosiți un furtun cu diametru de 1¼" montați și un pre-filtru, în scopul prevenirii înfundării pompei.
• Accesoriul special SP 16.000 Dirt - Aparatul SP 22.000 Dirt integrat în piciorul suport. Racordul pompei este dotat cu un sistem de racordare (racordare rapidă).
Ștuțurile de racordare cu racord de pompă de G 1½ și cu racord filetat G 1 nu sunt montate pe aparat, dar sunt incluse în pachetul de livrare al acestuia.
Indicație
La racordul de pompă G 1½ pot fi racordate furtunuri cu diametru de 1", 1¼" și 1½".
Pentru facilitarea pompării particulelor dorite, folosiți un furtun cu diametru suficient de mare și scurtați racordul de pompă G 1½ în mod corespunzător la caneluri. Și pentru dimensiuni mai mici ale granulației se recomandă un furtun cu diametru mai mare, pentru a permite un debit volumic ridicat.
Racordarea furtunului de 1", de 1¼" sau de 1½" la pompă:
1. Înșurubați racordul de pompă G 1½ pe ștuțurile de racordare.
Figura B
2. Împingeți inelul de fixare a furtunului pe furtun.
3. Împingeți furtunul pe racordul de pompă G 1½ și fixați cu un inel de fixare furtun.
4. Împingeți ștuțurile de racordare în racordul rapid.
Figura C
2. Împingeți inelul de fixare a furtunului pe furtun.
3. Împingeți furtunul pe racordul de pompă G 1½ și fixați cu un inel de fixare furtun.
4. Împingeți ștuțurile de racordare în racordul rapid. Figura C
Racordarea furtunului de 3/4" sau de 1" la pompă (SP 16.000 Dirt):
1. Înșurubați racordul filetat G 1 pe ștuțurile de racordare.
2. Montarea accesoriului special de racord de pompă G 1 (6.997-359.0 - racord de pompă G 1 (33,3 mm) și a supapei de reținere - neinclusă în pachetul de livrare) pe racordul filetat G 1:
1. Înșurubați racordul filetat G 1 pe ștuțurile de racordare.
2. Montarea accesoriului special de racord de pompă G 1 (6.997-359.0 - racord de pompă G 1 (33,3 mm) și a supapei de reținere - neinclusă în pachetul de livrare) pe racordul filetat G 1:
a. Montați supapa de reținere pe racordul filetat G 1, astfel încât inscripția „UP” (Sus) să fie lizibilă.
b Înșurubați racordul de pompă G 1 pe racordul filetat G 1.
3 Împingeți inelul de fixare a furtunului pe furtun.
4 Împingeți furtunul pe racordul de pompă G 1 și fixați cu un inel de fixare furtun.
5 Împingeți ștuțurile de racordare în racordul rapid.
Figura C
3 Împingeți inelul de fixare a furtunului pe furtun.
4 Împingeți furtunul pe racordul de pompă G 1 și fixați cu un inel de fixare furtun.
5 Împingeți ștuțurile de racordare în racordul rapid. Figura C
Montarea/scufundarea pompei:
1 Introduceți avansul vertical al comutatorului cu flotor în zăvor.
Figura D
2 Așezați pompa în siguranță pe o suprafață solidă în lichidul pompat sau scufundați folosind o frânghie fixată de mânerul portant.
Indicație
Preveniți blocarea cu impurități a zonei de aspirație. În caz de suprafață noroioasă așezați pompa pe o cărămidă sau pe un alt obiect similar. Asigurați-vă de poziționarea orizontală a pompei. Folosirea cablului sau a furtunului pentru transportarea pompei este interzisă.
Funcționare
⚠PERICOL
Pericol de electrocutare!
Atingerea componentelor sub tensiune sau a lichidului de transportare constituie pericol de moarte prin electrocutare.
În timpul funcționării, nu atingeți frânghia atașată la mânerul de tragere sau orice obiecte care sunt în contact cu lichidul pompat (de exemplu, conducte care ies în afară în lichidul pompat, balustrade) și nu introduceți mâna în lichidul pompat.
Dispozitiv de aerisire automată
- Atunci când nivelul lichidului este scăzut, orice aer aspirat sau prezent în pompă iese prin intermediul dispozitivului de aerisire automată. Pe lângă aer, se poate scurge și lichid.
Dacă pompa are probleme de amorsare atunci când nivelul lichidului este scăzut, deconectați-o și conectați-o în mod repetat pentru a ajuta procesul de amorsare.
Figura E
Modul Automat
- Folosiți avansul vertical și lungimea cablului pentru ajustarea întrerupătorului cu flotor.
Indicație
Dacă pompa nu este supravegheată pe durata funcționării, setați întotdeauna întrerupătorul cu flotor în poziția superioară maximă, pentru a asigura oprirea fiabilă a pompei.
Figura F
Indicație
Dacă întrerupătorul cu flotor este mișcat în poziția inferioară maximă, reglați lungimea cablului dintre întrerupătorul cu flotor și zăvor la 2,5 cm - vezi marcajul de pe cablu.
Figura G
- Introduceți fișa de rețea în priză.
Indicație
În modul Automat, întrerupătorul cu flotor acționează pompa în mod automat.
Pompa pornește imediat când întrerupătorul cu flotor atinge nivelul de pornire, în urma creșterii nivelului lichidului.
Pompa se oprește imediat când întrerupătorul cu flotor atinge nivelul de oprire, în urma scăderii nivelului lichidului.
Asigurați-vă de mișcarea neobstrucționată a întrerupătorului cu flotor.
Asigurați-vă de faptul că lungimea cablului dintre întrerupătorul cu flotor și zăvor este de minim 2,5 cm.
Înălțimea de pornire/oprire (întrerupătorul cu flotor în poziția inferioară maximă):
| Min/Max SP 16.000 | Dirt SP 22.000 | Dirt |
| Înălțimea de por-nire în cm* | 18/21 20/24 | |
| Înălțimea de opri-re în cm* | 4/12 6/15 | |
Înălțimea de pornire/oprire (întrerupătorul cu flotor în poziția superioară maximă):
| Min/Max SP 16.000 Dirt SP 22.000 Dirt |
| Înălțimea de por-nire în cm* | 28/31 33/36 | |
| Înălțimea de opri-re în cm* | 14/22 19/27 | |
* Înălțimile de comutare variază în funcție de poziția întrerupătorului cu flotor și de lungimea cablului dintre întrerupătorul cu flotor și zăvor. Vă recomandăm păstrarea lungimii de cablu prestabilită.
Modul Manual
Indicație
În modul Manual, pompa rămâne pornită permanent. În modul Manual, pompa aspiră în mod automat doar dacă lichidul atinge minim 60 mm (SP 16.000 Dirt) sau 50 mm (SP 22.000 Dirt). În cazul lichidului rezidual, drenarea prin pompare este posibilă dacă lichidul rezidual atinge nivelul de 25 mm (SP 16.000 Dirt) sau de 35 mm (SP 22.000 Dirt). Nivelul specificat în cazul lichidului rezidual este atins doar în modul Manual.
Asigurați-vă de mișcarea neobstrucționată a întrerupătorului cu flotor.
- Fixați întrerupătorul cu flotor în zăvor, poziționându-l în sus.
Figura H
ATENȚIE
Pericol de deteriorare în caz de funcționare în gol!
Funcționarea în gol duce la o uzură mai mare a pompei. Nu lăsați pompa nesupravegheată în timpul funcționării manuale.
În caz de funcționare în gol, scoateți imediat ștecărul din priză.
- Introduceți fișa de rețea într-o priză.
Scoaterea din funcțiune
- Scoateți fișa de rețea din priză. Dispozitivul se oprește.
ATENȚIE
Pericol de deteriorare!
Pericol de deteriorare din cauza murdăriei uscate sau a aditivilor.
Clătiți și curățați dispozitivul imediat după fiecare utilizare.
- Dacă a fost pompat lichid murdar sau lichid cu aditivi, clătiți și curățați unitatea imediat după terminarea funcționării, consultați capitolul Clătire și curățare.
- Goliți dispozitivul și accesoriile și lăsați-le să se usuce.
Îngrijirea și întreținerea
⚠ PERICOL
Pericol de electrocutare și rănire!
Dispozitivul conține componente electrice și mecanice. Efectuarea lucrărilor de curățare și de mentenanță de către copii este interzisă.
Clătire și curățare
ATENȚIE
Pericol de deteriorare!
Pericol de deteriorare din cauza murdăriei uscate sau a aditivilor.
Clătiți și curățați dispozitivul imediat după fiecare utilizare.
1 Dacă a fost pompat lichid murdar sau lichid cu aditivi, dispozitivul trebuie clătit ulterior: Folosiți dispozitivul pentru a pompa apă curată și proaspătă fără aditivi până când toată murdăria sau aditivii au fost spălați din dispozitiv.
⚠ PERICOL
Pericol de electrocutare și rănire!
Dispozitivul conține componente electrice și mecanice.
Deconectați întotdeauna dispozitivul de la sursa de alimentare înainte de asamblare, dezasamblare sau curățare.
2 Scoateți fișa de rețea din priză.
3 Apăsați tasta Quick-Connect și scoateți ștuțurile de racord.
Figura C
4 Dacă este necesar, îndepărtați reziduurile de pe furtun și de pe Quick-Connect.
5 Curățați exteriorul dispozitivului cu o cârpă moale și curată și cu apă proaspătă curată.
6 Goliți dispozitivul și accesoriile și lăsați-le să se usuce.
Întreținere
Dispozitivul nu necesită întreținere.
Transport
Transportul cu mâna
⚠ PRECAUȚIE
Pericol de rănire din cauza împiedicării!
Există pericol de rănire în cazul în care vă împiedicați de cabluri și furtunuri slăbite.
Aveți grijă la cabluri și furtunuri atunci când mutați dispozitivul.
- Ridicați dispozitivul de mânerul de tras și transportați-l.
Transportul în autovehicule
⚠ AVERTIZARE
Pericol de rănire, pericol de deteriorare a aparatului!
La transport, țineți cont de greutatea aparatului.
Depozitați sau fixați aparatul în conformitate cu directivele aplicabile, astfel încât să nu alunece sau să fie aruncat în timpul transportului.
- La transportarea dispozitivului în vehicule, ancorați-l în conformitate cu directivele în vigoare, pentru a împiedica alunecarea și răsturnarea.
Depozitarea
ATENȚIE
Pericol de deteriorare din cauza înghețului!
Aparatele care nu sunt complet golite pot fi distruse de îngheț.
Goliți complet aparatul și accesoriile înainte de a le depozita.
Protejați aparatul împotriva înghețului.
Depozitați aparatul într-un loc ferit de îngheț și nu în aer liber.
⚠ PRECAUȚIE
Pericol de accidentare și de deteriorare!
Aparatul plasat pe suprafețe înclinate se poate răsturna.
La depozitare, țineți cont de greutatea aparatului.
- Goliți complet pompa și accesoriile.
- Lăsați pompa și accesoriile să se usuce.
3. Păstrați pompa într-un loc ferit de îngheț.
Remedierea defecțiunilor
Defectele au deseori cauze simple, pe care le puteți remedia cu ajutorul următoarelor sfaturi. În caz de neclarități sau pentru defecte care nu se regăsesc aici, vă rugăm să vă adresați serviciului autorizat pentru clienți.
Defectele au deseori cauze simple, pe care le puteți remedia cu ajutorul următoarelor sfaturi. În caz de neclarități sau pentru defecte care nu se regăsesc aici, vă rugăm să vă adresați serviciului autorizat pentru clienți.
| Eroare Cauză Remediere | | |
| Pompa funcționează, dar nu pompează | În pompă se află aer. | 1. Scoateți și introduceți de mai multe ori ște-cărul din priză până când se aspiră lichid. |
| Zona de aspirație este înfundată. | 1. Trageți ștecărul din priză.2. Curățați zona de aspirație. |
| Nivelul lichidului este redus în regim ma-nual. | 1. Pompa se introduce cât mai adânc în lichi-dul de pompat, vezi capitolul Funcționare. |
| Pompa nu pornește sau se oprește brusc în tim-pul funcționării | Alimentarea cu curent electric este între-ruptă. | 1. Verificați siguranțele și legăturile electrice. |
| Comutatorul de protecție termică a oprit pompa din cauza supraîncălzirii. | 1. Trageți ștecărul din priză.2. Lă sați pompa să se răcească.3. Îndepărtați particulele de murdărie din zo-na de aspirație.4. Curățați zona de aspirație.5. Împiedicați funcționarea uscată a pompei. |
| Particulele de murdărie blochează zona de aspirație. | 1. Trageți ștecărul din priză.2. Curățați zona de aspirație. |
| Capacitatea de pompare scade | Zona de aspirație este înfundată. | 1. Trageți ștecărul din priză.2. Curățați zona de aspirație. |
| Puterea de aspirare este prea redusă | A fost depășită înălțimea de transport maximă.Diametrul și lungimea furtunului sunt selectate incorrect. | 1. Respectați în ălțimea de pompare maximă, consultați capitolul Date tehnice.2. Dacă este necesar, selectați un diametru mai mare sau o lungime mai mică a furtu-nului, consultați capitolul Optimizarea can-tității pompate. |
| Sistemul Quick-Connect nu poate fi deschis sau închis | Sistemul de introducere este murdar. 1. Se scoate clema.2. Se curăță clema.3. Se montează clema. |
Date tehnice
| SP16.000Dirt | SP22.000Dirt |
| Date privind puterea aparatului |
| Tensiune de rețea V 230-240 230-240 |
| Frecvență de rețea | Hz | 50 | 50 |
| Randament nominal | W | 550 | 750 |
| Debit de pompare maxim | l/h | 16.000 | 22.000 |
| Presiune (max.) | MPa(bar) | 0,08(0,8) | 0,08(0,8) |
| Înălțime de pompare(max.) | m | 8 | 8 |
| Adâncime de imersiune(max.) | m | 7 | 7 |
| Temperatură admisă lichidpompat | °C | 5...35 | 5...35 |
| Dimensiune particule(max.) pentru lichide pom-pate admisibile | mm | 20 30 | |
| Nivel minim lichid (modmanual) | mm | 60 50 | |
| Înălțime lichid rezidual | mm | 25 | 35 |
| Greutate (fără accesorii) | kg | 4,9 | 6,5 |
Sub rezerva modificărilor tehnice.
Optimizarea cantității pompate
Creșterea cantității pompate:
- cu cât înălțimea de pompare este mai mică.
- cu cât diametrul furtunului utilizat este mai mare.
- cu cât furtunul folosit este mai scurt.
- cu cât este mai redusă pierderea de presiune cauzată de accesoriile conectate.
Prin prezenta, declarăm că aparatul indicat mai jos corespunde cerințelor fundamentale privind siguranța și sănătatea prevăzute în directivele UE relevante, prin proiectarea și construcția sa, precum și în versiunea comercializată de noi. În cazul efectuării unei modificări a
aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.
Produs: Pompă
Tip: 1.645-xxx
Semnatarii acționează în numele și prin împuternicirea Consiliului director.
Însărcinat cu elaborarea documentației:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
