MANUAL DE UTILIZARE SE 4001 Plus Kärcher

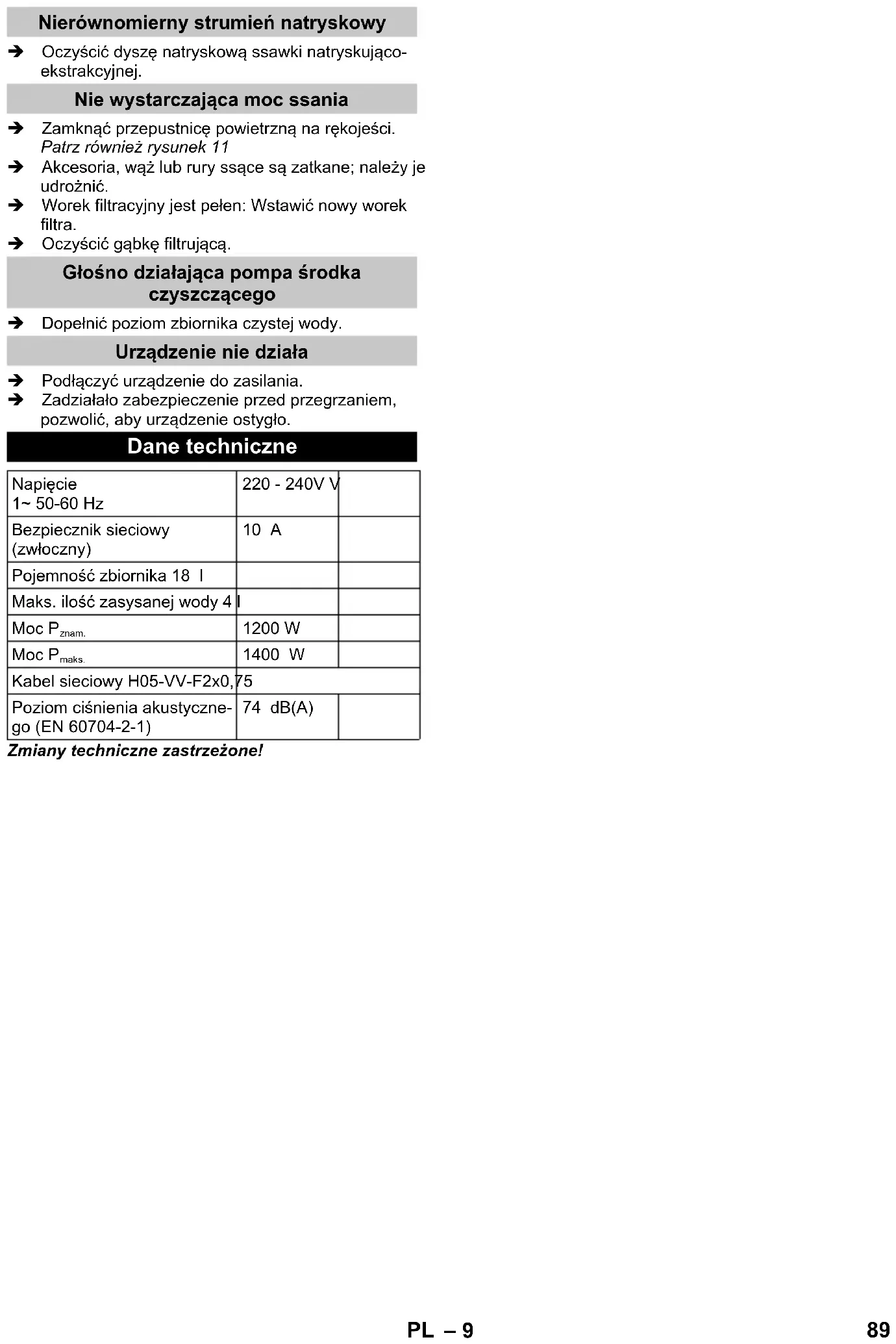

Bezpiecznik sieciowy (zwłoczny) 10 A Pojemność zbiornika 18 l Maks. ilość zasysanej wody 4 l Moc P znam. 1200 W Moc P maks. 1400 W Kabel sieciowy H05-VV-F2x0,75 Poziom ciśnienia akustyczne- go (EN 60704-2-1) 74 dB(A) 89PL– 5 Mult stimate client, Înainte de prima utilizare a aparatului dvs. citiţi acest instrucţiuni original, respectaţi instrucţiunile cuprinse în acesta şi păs- traţi-l pentru întrebuinţarea ulterioară sau pentru urmă- torii posesori. Acest aparat este prevăzut pentru uzul casnic şi nu este conceput pentru solicitările aferente utilizării în scop co- mercial. – Prin cumpărarea acestui aparat aţi achiziţionat un aspirator pulverizator, potrivit pentru curăţarea de întreţinere şi de bază a covoarelor, cu un efect de curăţare profund. – Cu ajutorul adaptorului pentru suprafeţe dure de la duza de pulverizare şi aspirare (inclus în livrare) puteţi curăţa şi suprafeţe dure. – Prevăzut cu un accesoriu corespunzător (inclus în livrare), aparatul poate fi folosit şi ca un aspirator umed şi uscat. Materialele de ambalare sunt reciclabile. Amba- lajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare şi revalo- rificare a deşeurilor. Aparatele vechi conţin materiale reciclabile valo- roase, care pot fi supuse unui proces de revalo- rificare. Bateriile şi acumulatorii conţin substanţe care nu au voie să ajungă în mediul înconjurător. Din acest motiv, vă rugăm să apelaţi la centrele de co- lectare abilitate pentru eliminarea aparatelor vechi, a bateriilor şi a acumulatorilor. Aparatele electrice și electronice conțin adesea compo- nente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau elimină- rii incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Apa- ratele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer. Observaţii referitoare la materialele conţinute (REA- CH) Informaţii actuale referitoare la materialele conţinute pu- teţi găsi la adresa: www.kaercher.com/REACH Dacă aveţi întrebări sau în caz de defecţuni reprezen- tanţa noastră KÄRCHER vă stă la dispoziţie cu plăcere în continuare. Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defecțiuni a aparatului. Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com. În fiecare ţară sunt valabile condiţiile de garanţie publi- cate de distribuitorul nostru din ţara respectivă. Eventu- ale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabri- caţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată uni- tate de service autorizată. (Pentru adresă vedeţi pagina din spate) Pe lângă indicaţiile conţinute în acest manual de utiliza- re trebuie respectate normele legale generale pentru protecţie şi prevenirea accidentelor. Orice utilizare diferită de indicaţiile din acest manual duce la anularea garanţiei. – Aparatul nu este destinat pentru a fi folosit de per- soane cu capacităţi psihice, senzoriale sau mintale limitate sau de persoane, care nu dispun de expe- rienţa şi/sau cunoştinţa necesară, cu excepţia ace- lor cazuri, în care ele sunt supravegheate de o per- soană responsabilă de siguranţa lor sau au fost in- struite de către această persoană în privinţa utiliză- rii aparatului şi sunt conştiente de pericolele care rezultă din aceasta. – Nu lăsaţi copiii să se joace cu aparatul. – Nu lăsaţi copii nesupravegheaţi, pentru a vă asigu- ra, că nu se joacă cu aparatul. – Curăţarea şi întreţinerea fierului de călcat pot fi efectuate de copii doar dac ă sunt supravegheaţi. – Ţineţi foliile de ambalaj departe de copii, pentru a evita pericolul de sufocare! – Opriţi aparatul după fiecare utilizare sau înainte de curăţarea/întreţinerea acestuia. – Pericol de incendiu. Nu aspiraţi obiecte aprinse sau incandescente. – Aparatul trebuie amplasat pe o suprafaţă de sprijin stabilă. – Beneficiarul are obligaţia de a utiliza aparatul con- form prevederilor. Acesta trebuie să respecte con- diţiile locale şi în timpul utilizării să fie atent la terţi, în special la copii. – Înainte de utilizare verificaţi aparatul şi accesoriile în privinţa stării corespunzătoare. Dacă starea nu este ireproşabilă, acestea nu pot fi utilizate. – Nu scufundaţi niciodată aparatul, cablul sau şte- cherul în apă sau în alte lichide. – Este interzisă utilizarea în încăperi unde există pe- ricol de explozie. La utilizarea aparatului în zone periculoase trebuie respectate normele de securi- tate corespunzătoare. – Protejaţi aparatul împotriva influenţelor meteorolo- gice externe, a umidit ăţii şi a surselor de căldură. – În cazul în care aparatul a căzut jos, el trebuie ve- rificat la un service autorizat, deoarece ar putea exista defecte interne ce ar putea afecta siguranţa produsului. – Nu aspiraţi substanţe toxice. Cuprins Observaţii generale RO 5 Măsuri de siguranţă RO 5 Simboluri din manualul de utilizare RO 6 Punerea în funcţiune RO 6 Utilizarea RO 7 Scoaterea din funcţiune RO 8 Îngrijire şi întreţinere RO 8 Defecţiuni RO 9 Date tehnice RO 9 Observaţii generale Utilizarea corectă Protecţia mediului înconjurător Service-ul autorizat Accesorii şi piese de schimb Garanţie Măsuri de siguranţă 90 RO– 6 – Nu aspiraţi materiale precum gips, ciment etc. de- oarece acestea se pot întări în contact cu apa şi pot afecta funcţionarea aparatului. – În timpul funcţionării, aparatul trebuie să fie aşezat orizontal. – Folosiţi numai detergenţi recomandaţi de utilizator şi respectaţi indicaţiile de utilizare, de eliminare şi avertismentele producătorului detergenţilor. 몇 PERICOL – Conectaţi aparatul numai la prize cu împământare corespunzătoare. – Aparatul se conectează numai la curent alternativ. Tensiunea trebuie să corespundă celei de pe plă- cuţa aparatului. – Nu apucaţi niciodată fişa de alimentare şi priza având mâinile ude. – Când scoateţi ştecherul din priză, nu trageţi de ca- blu. – Înainte de orice lucrare de îngrijire şi întreţinere de- cuplaţi aparatul şi scoateţi fişa cablului de alimen- tare din priză. – Efectuarea lucrărilor de reparaţii precum şi a celor la ansamblurile electrice este permisă numai ser- vice-ului autorizat pentru clienţi. – Înainte de fiecare utilizare verificaţi cablul de co- nectare să nu aibă defecţiuni. Cablul de reţea dete- riorat trebuie înlocuit neîntârziat într-un atelier elec- tric / service pentru clienţi autorizat. – Pentru evitarea accidentelor electrice recomandăm utilizarea prizei cu întrerupător de protecţ ie preco- nectat (max 30 mA intensitate nominală curent de deconectare)

Utilizaţi numai un cablu prelungitor protejat la stro- pirea cu apă, având un diametru minim de 3x1 mm˛. – La înlocuirea racordurilor de la cablul de alimentare sau prelungitor trebuie asigurate protecţia la stropi- rea cu apă şi rezistenţa mecanică. – Înainte de a deconecta aparatul de la reţeaua de curent, acesta trebuie oprit de la întrerupătorul prin- cipal. – Dacă se formează spumă sau se constată scurgeri de lichid, opriţi imediat aparatul sau scoateţi-l din priză! 몇 AVERTIZARE Nu utilizaţi detergenţi pentru vase, pentru sticle sau uni- versali! Nu scufundaţi niciodată aparatul în apă. Prin turbionare, anumite substanţe pot forma, împreună cu aerul aspirat, aburi sau amestecuri explozive! Niciodată să nu aspiraţi următoarele substanţe: – gaze, lichide şi pulberi explozive sau inflamabile (pulberi reactive) – pulberi metalice reactive (ex. aluminiu, magneziu, zinc) împreună cu soluţii de curăţat puternic alcali- ne sau acide – acizi sau soluţii alcaline puternice, nediluate – solvenţi organici (ex. benzină, diluant, acetonă, pă- cură). – Suplimentar, aceste substanţe pot coroda materia- lele utilizate în construcţia aparatului. PERICOL Pericol iminet, care duce la vătămări corporale grave sau moarte. 몇 AVERTIZARE Posibilă situaţie periculoasă, care ar putea duce la vă- tămări corporale grave sau moarte. 몇 PRECAUŢIE Posibilă situaţie periculoas ă, care ar putea duce la vă- tămări corporale uşoare sau pagube materiale. ATENŢIE Indicaţie referitoare la o posibilă situaţie periculoasă, care ar putea duce la pagube materiale. Pachetul de livrare a aparatului dvs. este ilustrat pe am- balaj. La despachetare, verificaţi dacă conţinutul pache- tului este complet. Informaţi imediat distribuitorul dumneavoastră dacă lip- sesc părţi componente sau dacă intervin defecţiuni la transport. Pentru imagini vezi pagina interioară! Figură 1 Carcasa motorului 2 Mâner pentru transport 3 Filtru spumă 4 Închizătoare de filtru 5 Cablu de alimentare cu ştecăr 6 Depozitarea, cablul de alimentare 7 Comutator pentru aspirare (0/l) 8 Comutator pentru pulverizare (0 / l) 9 Deblocare, rezervor de apă proaspătă 10 Rezervor de apă curată 11 Rezervoare 12 Role de ghidare 13 Racord pentru furtunul de aspiraţie a aspiratorului umed şi uscat 14 Racord, furtun de pulverizare 15 Furtun pentru aspirare 16 Mâner 17 Clapetă de aer 18 Mâner de pulverizare cu manetă de pulverizare 19 Furtun de pulverizare liber 20 Cleme de fixare (10x) 21 Ţeavă de aspirare 2 x 0,5 m 22 Suport pentru tuburi de aspirare şi accesorii 23 Duză de pulverizare şi aspirare pentru curăţarea covoarelor, cu adaptor pentru suprafeţe dure

• SE 4001 Plus Accesoriu de aspirare suplimentar Simboluri din manualul de utilizare Punerea în funcţiune Descrierea aparatului 24 Duză manuală de pulverizare şi aspirare pentru curăţarea tapiţeriilor

25 Adaptor pentru duza manuală de pulveriza- re şi aspirare pentru curăţarea tapiţeriilor

26 Duză de curăţare a podelelor, cu adaptor pentru suprafeţe dure 27 Duză pentru tapiţerie 28 Duză pentru rosturi 29 Sac filtrant 91RO– 7 Figură Demotaţi rezervorul de apă proaspătă. Apăsaţi sistemul de deblocare şi scoateţi rezervorul. Observaţie: Puteţi să scoateţi compartimentul motorului numai după demontarea rezervorului de apă proaspătă. Figură Demotaţi compartimentul motorului. Împingeţi în faţă mânerul pentru transport, pentru a debloca rezervorul. Scoateţi din rezervor accesoriile şi role- le de ghidare. Figură Întoarceţi rezervorul şi introduceţi rolele de ghidare în orificiile de pe fundul rezervorului, până intră în locaş. Figură Rotiţi carcasa motorului şi montaţi filtrul de spumă pe coşul de filtrare. Montaţi închizătorul de filtru şi rotiţi-l în poziţia de blocare. Motaţi carcasa motorului. Trageţi în sus mânerul de transport pentru a bloca carcasa. Figură Motaţi rezervorul de apă proaspătă. Montaţi mai întâi piesa inferioară, apoi apăsaţi sus la carcasa motorului şi verificaţi dacă este fixat corect. Figură Împingeţi mânerul de pulverizare pe mâner până acesta intră în locaş. Fixaţi furtunul de pulverizare de la mânerul de pul- verizare pe furtunul de absorbţie cu cele 7 cleme de fixare. Intoduceţi furtunul de absorbţie şi furtunul de pulve- rizare pe racordurile de la aparat. Indicaţie : Împingeţi bine furtunul de absorbţie în racord, până acesta intră în locaş. Figură Îmbinaţi tubul de aspirare şi fixaţi-l pe mâner. Introduceţi furtunul de pulverizare în mânerul de pulverizare şi fixaţi-l pe tubul de aspirare cu ajutorul celor 3 cleme de fixare alăturate. Montaţi duza de curăţare pentru podea pe tubul de aspirare şi introduceţi furtunul de pulverizare în du- ză. Rotiţi maneta de siguranţă exterioară pentru a fixa furtunul de pulverizare. Aparatul este pregătit pentru curăţare umedă. Figură Pentru montarea duzei manuală de pulverizare şi aspirare trebuie să conectaţi şi să blocaţi adaptorul inclus în pachet între duza manuală de pulverizare şi aspirare pentru curăţarea tapiţeriilor şi mâner.

• SE 4001 Plus ATENŢIE Asiguraţi-vă că filtrul de spumă se foloseşte la toate lu- crările, atât la cele de curăţare umedă cât şi la cele de aspirare umedă şi uscată! ATENŢIE Înainte de a utiliza aparatul, verificaţi pe o porţiune as- cunsă dacă obiectul de curăţat este rezistent la apă şi nu se decolorează. Nu curăţaţi suprafeţe sensibile la apă, de ex. parchet (altfel umezeala poate pătrunde în material şi deteriora podeaua). Observaţie: Apa caldă (maxim 50 °C) creşte eficacitatea curăţării. Cu duză manuală de pulverizare şi aspirare fără adaptor pentru suprafeţele dure. Pentru curăţare utilizaţi doar soluţia de curăţat pentru covoare RM 519 de la KÄRCHER. Cu duză manuală de pulverizare şi aspirare cu adaptor pentru suprafeţele dure. Împingeţi adaptorul pentru suprafeţe dure pe duza de pulverizare şi aspirare dinspre lateral. Lama de cauciuc se află în faţă, periile în spate. Indicaţie: Pentru umplere puteţi să scoateţi rezervorul de apă proaspătă sau puteţi să-l umpleţi direct pe apa- rat. Figură Împingeţi în sus capacul rezervorului. Introduceţi 100 - 200 ml de soluţie RM 519 (dozaţi conform gradului de murdărire) în rezervorul de apă proaspătă şi umpleţi rezervorul cu apă de la ro- binet, nu umpelţi excesiv. Închideţi capacul rezervorului. Figură Introduceţi ştecherul în priză.

Apăsaţi comutatorul pentru aspirare (poziţia l), por- neşte turbina aspiratoare. Figură Închideţi în totalitate clapeta de aer de pe mâner. Figură Apăsaţi comutatorul pentru pulverizare (poziţia l), pompa pentru detergent este gata de funcţionare. Pentru pulverizarea soluţiei de curăţare acţionaţi maneta de pe mânerul de pulverizare. Parcurgeţi suprafaţa de curăţat în linii suprapuse. Pentru aceasta trageţi duza în spate (nu împingeţi). Indicaţie: Dacă rezervorul este plin, un plutitor închide orificiul de aspiraţie, iar aparatul funcţionează cu turaţie mărită. Opriţi imediat aparatul şi goliţi rezervorul. Opriţi aparatul, pentru acesta apăsaţi comutatorul pentru aspirare şi pulverizare (poziţia 0). Îndepărtaţi accesoriile şi rezervorul de apă proas- pătă şi deblocaţi carcasa motorului. Demontaţi carcasa motorului şi goliţi rezervorul. – Lucraţi întotdeauna de la lumină înspre umbră (de la fereastră înspre uşă). – Lucraţi întotdeauna de la suprafaţa curăţată înspre suprafaţa necurăţată. – Mocheta cu suport de iută poate se poate mici şi decolora dacă folosiţi prea multă apă la curăţare. Înainte de punerea în funcţiune Curăţare umedă cu duza manuală de pulverizare şi aspirare pentru curăţarea tapiţeriilor Utilizarea

Curăţarea umedă a covoarelor / suprafeţelor dure Curăţarea umedă a covoarelor Curăţarea umedă a suprafeţelor dure Umpleţi rezervorul de apă proaspătă Începerea lucrului Golirea rezervorului în timpul funcţionării Sfaturi pentru curăţare / mod de lucru 92 RO– 8 – Covoarele cu firul lung trebuie periate ude după cu- răţare, în direcţia firelor, pentru a le ridica (de ex. cu o mătură pentru covoare cu fir lung sau cu o perie). – Impregnarea cu Care Tex RM 762 după curăţarea umedă împiedică o remurdărire rapidă a materialu- lui textil. – Nu călcaţi pe suprafaţa curăţată şi nu plasaţi mobi- lă pe aceasta până la uscare pentru a evita lăsarea de urme sau petele de rugină. Porniţi aspirarea şi pulverizarea (poziţia l). Pulverizaţi şi aspiraţi în acelaşi timp soluţia de cu- răţat, într-o singură etapă de lucru. Opriţi apoi comutatorul pentru pulverizare şi aspi- raţi restul de soluţie de curăţat. După curăţare, curăţaţi covoarele încă odată cu apă curată şi caldă şi impregnaţi dacă doriţi. Porniţi pulverizarea (poziţia I). Aplicaţi soluţia de curăţare şi lăsaţi să acţioneze min. 5 minute (opriţi aspirarea). Curăţaţi suprafaţa ca şi în cazul murdăririi normale. După curăţare, curăţaţi covoarele încă odată cu apă curată şi caldă şi impregnaţi dacă doriţi. Spălaţi conductele de pulverizare din aparat, pen- tru acesta: umpleţi rezervorul de soluţie de curăţat cu cca. 1 l apă curată. Ţineţi duza deasupra gurii de scurgere şi porniţi pompa de pulverizare până când este consumată toată apa. Indicaţie Pentru a utiliza aparatul ca aspirator umed şi uscat pu- teţi desprinde mânerul de pulverizare şi furtun de pulve- rizare. Figură Îndepărtaţi furtunurile de pulverizare şi clemele de fixare de la furtunul şi ţevile de aspirare. Apăsaţi cele două elemente de fixare şi tregeţi mâ- nerul de pulverizare de pe mâner. ATENŢIE La aspirarea uscată lucraţi întotdeauna cu sacul de filtru montat. O filtrare mai bună poate fi asigurată cu ajutorului unui cartuş de filtru (accesoriu special). Rezervorul şi accesoriul terebuie să fie uscate, în caz contrar murdărie se lipeşte de acestea. Alegeţi accesoriul dorit şi fixaţi-l direct pe ţevile de aspirare sau direct pe mâner. Figură Introduceţi sacul de filtrare. Alegeţi accesoriul dorit şi fixaţi-l direct pe ţevile de aspirare sau direct pe mâner. Porniţi aspirarea (poziţia I). Introduceţi inserţia pentru suprafeţe dure în duza pentru podea. Perii trebuie să fie îndreptaţi înainte. Lucraţi fără accesoriul pentru suprafeţe dure. Figură Acţionaţi clapeta de aer pentru ajustarea puterii de aspirare. Observaţie: După utilizare închideţi din nou clapeta de aer! ATENŢIE Nu folosiţi sac de filtrare! Indicaţie: Dacă rezervorul este plin, un plutitor închide orificiul de aspiraţie, iar aparatul funcţionează cu turaţie mărită. Opriţi imediat aparatul şi goliţi rezervorul. Pentru aspirarea murdăriei umede şi a lichidelor montaţi accesoriul dorit pe ţeava de aspirare sau direct pe mâner. Porniţi aspirarea (poziţia I). Figură Deschideţi clapeta de aer, dacă aspiraţi cantităţi mari de apă. Închideţi-o la loc după utilizare. Goliţi rezervorul plin (consultaţi capitolul „Golirea rezervorului”). Opriţi aparatul. Goliţi rezervorul plin (consultaţi capitolul „Golirea rezervorului”). Spălaţi rezervorul temeinic cu apă curată. După fiecare utilizare îndepărtaţi accesoriile de pe aparat şi detaşaţi furtunurile, duzele şi ţevile de prelungire. Indicaţie: Restul de apă, care rămâne eventual în aparat poate să scurgă, depozitaţi-l de aceea în vana de baie sau de duş. Spălaţi accesoriile individuale sub apă curentă şi lăsaţi-le apoi să se usuce. Curăţaţi filtrul de spumă sub apă curentă şi lăsaţi-l să se usuce înainte să îl puneţi la loc. Pentru uscare lăsaţi aparatul deschis. Păstrarea aparatului. Depozitaţi accesoriile îm- preună cu aparatul şi păstraţi aparatul într-o încă- pere uscată. În cazul unui jet de pulverizare neuniform. Figură Desprindeţi şi scoteţi duza de pulverizare, curăţaţi- o sau schimbaţi-o. O dată pe an sau când este necesar. Figură Rotiţi şi îndepărtaţi zăvorul. Scoateţi sita în sus şi curăţaţi-o sub apă curentă curată. Metode de curăţare Murdărire uşoară/normală Suprafeţe foarte murdare sau pete Încheierea curăţării umede Utilizare ca aspirator umed şi uscat Aspirarea suprafeţelor dure Aspirarea covoarelor Aspirarea apei Scoaterea din funcţiune Îngrijire şi întreţinere Curăţarea aparatului Curăţaţi sita din rezervorul de apă proaspătă. 93RO– 9 Umpleţi rezervorul de apă proaspătă. Verificaţi poziţia corectă a rezervorului de apă proaspătă. Pompa pentru detergent este defectă, solicitaţi asistenţa servciului clienţi. Curăţaţi duza de pulverizare de la duza de pulveri- zare şi aspirare. Închideţi clapeta de aer de pe mâner. A se vedea şi figura 11 Accesoriile, furtunul sau ţevile de aspiraţie sunt în- fundate, în acest caz vă rugăm să le desfundaţi. Sacul de filtrare este plin: Introduceţi un sac de fil- trare nou. Curăţaţi filtrul de spumă. Completaţi apă în rezervorul pentru apă proaspătă. Introduceţi ştecherul în priză. S-a declanşat protecţia la supraîncălzire, lăsaţi aparatul să se răcească. Ne rezervăm dreptul de a efectua modificări tehnice! Defecţiuni Din duză nu iese apă Jet de pulverizare neuniform Putere de aspirare insuficientă Pompa pentru detergent este zgomotoasă Aparatul nu funcţionează Date tehnice Tensiune 1~ 50-60 Hz
