PRA 90 - Trepied HILTI - Manual de utilizare gratuit

Tip produs	Trepediu motorizat
Marcă	Hilti
Model	PRA 90
Lungime transport	94 cm
Greutate	8 kg
Înălțime minimă (cu laser rotativ)	0,97 m
Înălțime maximă (cu laser rotativ)	1,95 m
Cursă totală	54 cm
Pas minim de deplasare	0,25 mm
Greutate suportată maximă	5 kg
Tensiune nominală	7,2 V (acumulator Li-Ion)
Alimentare de la rețea	115-230 V prin bloc PRA 85
Tip acumulator	PRA 84, Li-Ion
Temperatură de funcționare	-20 °C până la 60 °C
Temperatură de depozitare	-25 °C până la 60 °C
Clasă de protecție	IP 56
Frecvență radio	2,4 GHz (2400-2483,5 MHz)
Rază comunicare (față)	50 m
Rază comunicare (lateral/spate)	30 m
Compatibilitate receptoare laser	PRA 30, PRA 30G, PRA 300
Orientare automată	Da (cu laserele PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S)
Filet trepediu	5/8" x 11 mm
Materiale	Plastic, metal
Conținutul livrării	Trepediu PRA 90, acumulator PRA 84, bloc alimentare PRA 85, curea transport, manual de utilizare, certificat producător

Întrebări frecvente - PRA 90 HILTI

Cum se aprinde trepediul PRA 90?

Apăsați tasta Pornire/Oprire situată pe panoul de comandă. Dacă dispozitivul nu reacționează, verificați dacă acumulatorul este bine înclinat și încărcat.

Ce acumulator se utilizează cu PRA 90?

Utilizați exclusiv acumulatorul Li-Ion Hilti PRA 84. Pentru încărcare, folosiți doar blocul de alimentare PRA 85 sau ștecherul de brichetă PRA 86.

Cum se realizează împerecherea între trepediu și telecomanda?

Apăsați simultan tastele Pornire/Oprire ale trepediului și ale telecomenzii timp de cel puțin 3 secunde. O împerechere reușită este semnalată de un lanț pe ecranul telecomenzii și de clipirea tuturor LED-urilor PRA 90.

Ce trebuie făcut dacă trepediul nu reacționează?

Verificați mai întâi dacă trepediul este pornit și dacă acumulatorul este bine introdus și încărcat. Asigurați-vă că împerecherea cu telecomanda este activă. Dacă problema persistă, contactați SAV Hilti.

Care este înălțimea maximă de lucru cu PRA 90?

Cu un laser rotativ montat, înălțimea maximă este de 1,95 m. Înălțimea minimă este de 0,97 m. Cursa totală a trepediului este de 54 cm.

Cum se curăță și se întreține trepediul?

Curățați-l cu o cârpă moale și curată, eventual umezită cu puțină apă sau alcool pur. Nu utilizați alte lichide. Asigurați-vă că tija filetată este lipsită de murdărie. Depozitați dispozitivul într-un loc uscat, între -25 °C și 60 °C.

Pot folosi trepediul în aer liber pe vreme ploioasă?

Da, PRA 90 are o clasă de protecție IP 56, ceea ce îl protejează împotriva stropilor de apă și a prafului. Cu toate acestea, după utilizare în ploaie, ștergeți-l și uscați-l înainte de a-l depozita.

Cum se transportă PRA 90 în siguranță?

Înainte de transport, scoateți acumulatorul și coborâți complet tija filetată. Închideți picioarele trepediului. Utilizați cureaua de transport furnizată sau cutia de livrare Hilti pentru a evita deteriorarea.

Ce trebuie făcut dacă orientarea automată eșuează?

Eșecul poate fi cauzat de o înălțime țintă în afara domeniului de reglare, vibrații excesive sau rază insuficientă. Verificați stabilitatea trepediului, apropiați telecomanda și asigurați-vă că receptorul laser este orientat corect către panoul de comandă.

Ce lasere rotative sunt compatibile cu orientarea automată a PRA 90?

Orientarea automată funcționează cu laserele rotative PR 30-HVS A12, PR 30-HVSG A12 și PR 300-HV2S de la Hilti, special adaptate pentru comunicarea între trei dispozitive. Cu alte lasere, este posibilă doar utilizarea manuală.

MANUAL DE UTILIZARE PRA 90 HILTI

1 Date referitoare la manual de utilizare

1.1 Referitor la acest manual de utilizare

• Citiți complet acest manual de utilizare înainte de punerea în funcțiune. Aceasta este condiția necesară pentru un lucru în siguranță și pentru o manevrare fără defectiuni.
• Aveți în vedere indicațiile de securitate și de avertizare din acest manual de utilizare și de pe produs.
• Păstrați întotdeauna manualul de utilizare în preajma produsului și transmiteți produsul altor persoane numai împreună cu acest manual de utilizare.

1.2 Explicitarea simbolurilor

1.2.1 Indicații de avertizare

Indicațiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Sunt utilizate următoarele cuvinte-semnal:

PERICOL

PERICOL !

▶ Pentru un pericol iminent și direct, care duce la vătămări corporale sau la accidente mortale.

ATENTIONARE

ATENTIONARE !

▶ Pentru un pericol iminent și posibil, care poate duce la vătămări corporale sau la accidente mortale.

AVERTISMENT

AVERTISMENT !

▶ Pentru o situație potențial periculoasă, care poate duce la vătămări corporale sau pagube materiale.

1.2.2 Simboluri în documentatie

În această documentație sunt utilizate următoarele simboluri:

Citiți manualul de utilizare înainte de folosire

Indicații de folosire și alte informații utile

Lucrul cu materiale reutilizabile

Nu aruncați aparatele electrice și accumulatorii în containerele de gunoi menajer

1.2.3 Simboluri în imagini

Următoarele simboluri sunt utilizate în imagini:

Aceste numere fac trimitere la imaginea respectivă de la începutul acestor instrucțiuni

Numerotarea reflectă ordinea etapelor de lucru în imagine și poate să difere de etapele de lucru din text

Numerele pozițiilor sunt utilizate în figura Vedere generală și fac trimitere la numerele din legendă în paragraful Vedere generală a produsului

Acest semn are rolul de a stimula o atenție deosebită din partea dumneavoastră în lucrul cu produsul.

1.3 Simboluri în funcție de produs

1.3.1 Simboluri pe produs

Pe produs sunt utilizate următoarele simboluri:

A se utiliza numai în încăperi

1.4 Informații despre produs

Produsele HILIT sunt destinate utilizatorilor profesioniști, iar operarea cu acestea, întreținerea și repararea lor sunt activități permise numai personalului autorizat și instruit. Acest personal trebuie să fie instruit în mod special cu privire la potențialele pericole. Produsul și mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinației de către personal neinstruit. Indicativul de model și numărul de serie sunt indicate pe plăcuța de identificare.

Transcrieti numărul de serie în tabelul următor. Datele despre produs vă sunt necesare în cazul solicitărilor de informații la reprezentanța noastră sau la centrul de service.

Date despre produs

Stativ automat PRA 90
Generația 01
Număr de serie

1.5 Declaratie de conformitate

Declarăm pe propria răspundere că produsul descris aici este conform cu directivele și normele în vigoare. O imagine a declarației de conformitate găsiți la finalul acestei documentații.

Documentațiile tehnice sunt stocate aici:

Pe lângă indicațiile tehnice de securitate din fiecare capitol al acestui manual de utilizare, respectiv indicațiile tehnice de securitate din manualele de utilizare respective ale laserului rotativ utilizat, se vor respecta strict și întotdeauna următoarele dispoziții.

Instrucțiuni de ordin general privind securitatea și protecția muncii

Nu anulați niciun dispozitiv de siguranță și nu înlăturați nicio plăcuță indicatoare și de avertizare.

Pregătirea corectă a locului de muncă

Îngrădiți locul de măsurare și aveți în vedere la instalarea aparatului ca fasciculul să nu fie îndrepta spre alte persoane sau spre propria persoană.
În cursul lucrărilor de aliniere executate pe scări, evitați pozițiile anormale ale corpului. Asigurați-vă o poziție stabilă și păstrați-vă întotdeauna echilibrul.
- Aveți în vedere ca aparatul să fie instalat pe o suprafață plană și stabilă (fără vibrațiil).
▶ Utilizați aparatul numai între limitele de utilizare definite.
- La instalarea și operarea cu stativul, aveți în vedere ca nicio parte a corpului să nu se afle sub stativ.
Nu utilizati stativul ca dispozitiv de ridicare sau ca dispozitiv ajutator de ridicare.
Copiii trebuie să păstreze distanța. Persoanele străine trebuie să păstreze distanța față de zona dumneavoastră de lucru.
La instalarea stativului în spații interioare pe materialul de bază, aveți în vedere că stativul ar putea zgâria materialul de bază.

Compatibilitatea electromagnetică

- Deși aparatul îndeplinește exigențele stricte ale directivelor în vigoare, Hilti nu poate exclude posibilitatea ca aparatul să fie perturbat de radiații intense, fenomen care poate duce la operațiuni eronate. În acest caz sau în alte cazuri de incertitudine, trebuie să se execute măsurări de control. De asemenea, Hilti nu poate exclude posibilitatea ca alte aparate (de ex. instalații de navigare aviatică) să fie perturbate.

Măsuri de protectie a muncii cu caracter general

▶ Verificați aparatul înainte de folosire. Dacă aparatul este deteriorat, încredințați repararea sa unui centru de Service Hilti.
Păstrați permanent tija filetată PRA 90 fără urme de murdărie, respectiv nu o atingeți cu obiecte/părți ale corpului.
Nu introduceți degetele sau alte părți ale corpului în picioarele tubulare ale stativului sau în locurile în care se pot produce vătămări.
- Deși aparatul este conceput pentru folosire în condiții difficile de șantier, trebuie să îl manevrați cu precauție, similar cu alte aparate electrice.
- Deși aparatul este protejat împotriva pătrunderii umidității, trebuie să îl ștergeți până la uscare înainte de a-l depozita în recipientul de transport.
Utilizați sursa de rețea numai la rețeaua electrică.
Asigurați-vă că aparatul și sursa de rețea nu constituie obstacole care pot genera pericol de împiedicare sau accidentare.
- Asigurati un iluminat bun în zona de lucru.

- Controlați cu regularitate cablurile prelungitoare și schimbați-le dacă s-au deteriorat. Dacă, în timpul lucrului, sursa de rețea sau cablul prelungitor suferă deteriorări, atingerea sursei de rețea este interzisă. Scoateți fișa de rețea din priză. Cablurile de legătură și cablurile prelungitoare în stare deteriorată reprezintă un pericol major de electrocutare.

- Evitați contactul corpului cu suprafețele legate la pământ, cum ar fi țevile, sistemele de încălzire, plitele și frigiderele. Există un risc major de electrocutare atunci când corpul se află în contact cu obiecte legate la pământ.

▶ Protejați cablul de legătură contra căldurii, uleiurilor și muchiilor ascuțite.

Nu puneți niciodată în funcțiune sursa de rețea în stare murdară sau udă. În anumite condiții, prafu aderent pe suprafața sursei de rețea, în special cel provenit din materiale conductoare, precum și umiditatea pot provoca electrocutări. De aceea, în special la prelucrarea frecventă a materialelor conductoare, încredințați mașinile murdărite centrului de service Hilti la intervale regulate pentru verificare.

▶ Evitați atingerea contactelor.

Utilizați centura port-aparat din pachetul de livrare, pentru a ușura purtarea aparatului PRA 90. Aveți în vedere ca la transportul aparatului PRA 90 să nu provocați vătămări nici propriei persoane, nici terților. La transport trebuie să acordați o atenție specială poziției vârfurilor picioarelor.

- Asigurați-vă că tija filetată este întotdeauna coborâtă complet după folosirea aparatului PRA 90, înainte de plierea picioarelor stativului.

Manevrarea și folosirea cu precauție a produselor cu acumulatori

Utilizați exclusiv accumulatorii avizați pentru aparatul respectiv. În cazul utilizării altor accumulatori sau al utilizării accumulatorilor pentru alte scopuri, apare pericolul de foc și explozie.

HILTI

▶ Feriți acumulatorii de influența temperaturilor înalte și a focului. Pericol de explozie.
Nu este permisă dezmembrarea, strivirea, încălzirea la peste 80°C (176°F) sau arderea acumulatorilor. În caz contrar, apare pericolul de incendiu, explozie și producere a iritațiilor de natură chimică.
Evitați pătrunderea umidității în acumulator. Pătrunderea umidității poate cauza un scurtcircuit și reacții chimice și poate avea ca urmare arsuri sau incendii.
- Respectați directivele speciale pentru transportul, depozitarea și exploatarea acumulatorilor Li-Ion.
Evitați un scurtcircuit la accumulator. Înainte de introducerea accumulatorului în mașină, verificați ca la contactele accumulatorului și în mașină să nu existe corpuri străine. În cazul când contactele unui accumulator sunt scurtcircuitate, apare pericolul de aprindere, explozie și provocare a arsurilor chimice.
Pentru acumulatorii deteriorați (de ex. acumulatorii cu fisuri, piese rupte, îndoite, contacte bătute și/ sau extrase) nu este permisă nici încărcarea și nici utilizarea în continuare a lor.
Utilizați pentru funcționarea aparatului și pentru încărcarea accumulatorului numai sursa de rețea PRA 85 sau fișa auto a bateriei PRA 86. În caz contrar, există pericol de deteriorare a aparatului.

3 Descriere

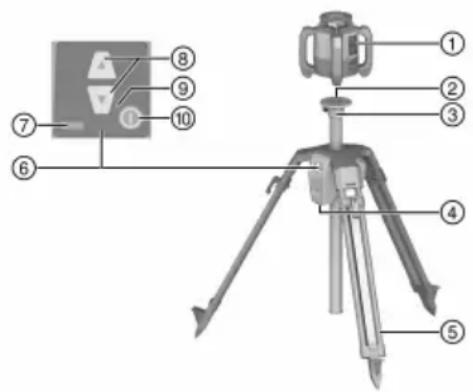

3.1 Vedere generală a produsului

① Laser rotativ
② Adaptor laser 5/8"
③ Capul stativului
④ Compartimentul accumulatorului
⑤ Reazeme extensibile
⑥ Panou de operare
⑦ Indicatorul stării de încărcare
⑧ Regulator de înălțime
⑨ Afişaj cu LED-uri
⑩ Tasta Pornit/ Oprit

3.2 Utilizarea conformă cu destinația

Produsul descris este un stativ automat pe care se poate monta un laser rotativ. Stativul poate fi deplasat pe înălțime prin panoul de operare sau cu telecomanda. Cu stativul și cu laserul rotativ montat pe al se poate pregăti de funcționare un nivel orizontal al laserului la un anumit nivel de vizare, se pot transmite linii marcate la un metru peste nivelul pardoselii finite, pot fi aliniate sau verificate cote de nivel orizontale.

Utilizați pentru acest produs numai accumulatorul Li-Ion Hilti PRA 84.
Utilizați pentru acești accumulatori numai sursa de rețea Hilti PRA 85.

Operarea cu stativul este posibilă în două feluri diferite: prin panoul de operare direct pe stativ sau cu un receptor laser/o telecomandă Hilti (în combinație cu un laser rotativ Hilti pentru alinierea automată și monitorizare).

Receptor laser/telecomenzi compatibile:

• PRA 30
• PRA 30G
• PRA 300

3.3 Alinierea automată

Stativul poate fi aliniat automat cu Hilti laserele rotative PR 30-HVS A12, PR 30-HVSG A12 sau PR 300-HV2S.

Aceste lasere rotative au fost concepute special pentru PRA 90 și sunt dotate cu un sistem de comunicație între 3 aparate, între stativ, laserul rotativ și receptorul laser aferent/telecomandă.

În ansamblul acestor 3 componentele, un plan al laserului se poate alinia automat pe un punct precis. Trebuie să fie afişat numai nivelul de vizare cu ajutorul receptorului laser/telecomenzii și aparatul PRA 90 deplasează planul laserului rotativ exact pe nivel.

În cazul utilizării altor lasere rotative, alinierea automată nu este posibilă.

3.4 Indicatorul stării de încărcare

În procesul de încărcare în aparat, pe parcursul funcționării

Starea Semnificatie
4 LED-uri se aprind. Starea de încărcare 100 %
3 LED-uri se aprind, 1 LED se aprinde intermitent. Starea de încărcare ≥ 75 %
2 LED-uri se aprind, 1 LED se aprinde intermitent. Starea de încărcare ≥ 50 %
1 LED se aprinde, 1 LED se aprinde intermitent. Starea de încărcare ≥ 25 %
1 LED se aprinde intermitent. Starea de încărcare < 25 %

Pe parcursul procesului de încărcare în afara aparatului

Starea Semnificatie
LED-ul roşu de pe accumulator se aprinde. Acumulatorul este încărcat
LED-ul roşu de pe accumulator nu se aprinde. Starea de încărcare 100 %

3.5 Setul de livrare

Stativ automat PRA 90, acumulator Li-Ion PRA 84, sursă de rețea PRA 85, centură port-aparat, manual de utilizare, certificat de producător.

Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiți la centrul dumneavoastră Hilti Store sau la: www.hilti.group

4 Date tehnice

4.1 Date tehnice PRA 90

Tensiune nominală	7,2 V
Curentul nominal	1.500 mA
Raza de comunicație cu PRA 30 în direcția panoului de operare al stativului	50 at (164 ft)
Raza de comunicație cu PRA 30 în lateral sau în sens opus noului de operare al stativului	a30 pa- (98 ft — 10 in)
Lungimea de transport	94 cm (37 in)
Greutate	8 kg (18 lb)
Greutate suportabilă	≤ 5 kg (≤ 11 lb)
Înălțimea maximă (cu laser rotativ)	1,95 m (6 ft — 4,8 in)
Înălțimea minimă (cu laser rotativ)	0,97 m (3,18 ft)
Altitudine maximă de utilizare deasupra nivelului de referință	2.000 m (6.561 ft — 10 in)
Umiditatea relativă maximă a aerului	80 %
Parcurs de deplasare total	54 cm (21 in)
Cel mai mic parcurs de deplasare	0,25 mm (0,010 in)
Temperatura de lucru	-20 °C ... 60 °C (-4 °F ... 140 °F)
Temperatura de depozitare	-25 °C ... 60 °C (-13 °F ... 140 °F)
Clasa de protectie	IP 56
Filetul stativului	58 " x 11 mm (0,43")
Puterea radiatiei	1,1 dBm
Frecvența	2.400 MHz ... 2.483,5 MHz

4.2 Date tehnicePRA 84

Tensiune nominală	7,2 V
Tensiunea maximă în funcțiune sau la încărcare pe parcursul funcționării	13 V
Timpul de încărcare la 32°C (+90°F)	130 min
Temperatura de lucru	-20 °C ... 50 °C(-4 °F ... 122 °F)
Temperatura de depozitare (uscat)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Temperatura de încărcare	0 °C ... 40 °C(32 °F ... 104 °F)
Greutate	0,3 kg(0,7 lb)

4.3 Date tehnicePRA 85

Alimentarea electrică de la rețea	115 V ... 230 V
Frecvența rețelei	47 Hz ... 63 Hz
Puterea nominală	36 W
Tensiunea nominală	12 V
Temperatura de lucru	0 °C ... 40 °C(32 °F ... 104 °F)
Temperatura de depozitare (uscat)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Greutate	0,23 kg(0,51 lb)

5 Punerea în funcțiune

5.1 Încărcarea acumulatorului 2

PRA 84Exploatarea acestui stativ este permisă numai cu accumulatorul Hilti.

Încărcați complet accumulatorii înainte de prima punere în funcțiune.

5.1.1 Încărcarea accumulatorului în aparat

ATENTIONARE

Pericol cauzat de curentul electric. Pătrunderea de lichide poate duce la scurtcircuit și la explozia sursei de rețea. Acest lucru poate avea ca urmare vătămări grave și arsuri!

Utilizarea sursei de rețea PRA 85 este permisă numai în interiorul unei clădiri.

1. Aşezati pachetul de accumulatori în locaşul bateriilor.
2. Rotiți închizătorul astfel încât mufa de încărcare de la accumulator să fie vizibilă.

3. Introduceti fișa sursei de rețea sau fișa pentru baterie auto în accumulator.

4. Conectați sursa de rețea sau fișa auto a bateriei cu alimentarea electrică.

Starea actuală de încărcare este reprezentată de indicația accumulatorului de la stativul conectat.

5.1.2 Încărcarea accumulatorului în afara aparatulu

ATENTIONARE

Pericol cauzat de curentul electric. Pătrunderea de lichide poate duce la scurtcircuit și la explozia sursei de rețea. Acest lucru poate avea ca urmare vătămări grave și arsuri!

Utilizarea sursei de rețea PRA 85 este permisă numai în interiorul unei clădiri.

1. Tragetii acumulatorul din stativ și introduceti fișa sursei de rețea sau fișa pentru baterie auto.
2. Conectați sursa de rețea sau fișa auto a bateriei cu alimentarea electrică.

Pe parcursul procesului de încărcare, se aprinde LED-ul roșu de la accumulator.

5.1.3 Încărcarea accumulatorului pe parcursul exploatari

1. Rotiți închizătorul astfel încât mufa de încărcare de la accumulator să fie vizibilă.
2. Introduceti fișa sursei de rețea în accumulator.

- Stativul funcționează pe parcursul procesului de încărcare și starea de încărcare este indicată prin LED-urile de stativ.

5.2 Introducerea accumulatorului

Verificați înainte de utilizare dacă nu există corpuri străine în contactele accumulatorului și la contactele din stativ.

1. Introduceți prin glisare accumulatorul în locașul de preluare de pe stativ.
2. Rotiți închizătorul două crestături în sens orar, până când apare simbolul de blocare.

5.3 Îndepărtarea accumulatorului

1. Rotiți închizătorul două crestături în sens anti-orar, până când apare simbolul de deblocare.
2. Trageți accumulatorul afară din mașină.

6 Modul de utilizare

6.1 Montarea laserului rotativ pe stativ

Montați numai aparate cu greutatea de până la maxim 5kg (11lbs).

▶ Înşurubați laserul rotativ pe stativ.

6.2 Lucrul cu stativul fără telecomandă

1. Apăsați tasta Pornit/Oprit de pe stativ.

▶ Stativul se conectează.

1. Apăsați tastele săgeată corespunzătoare de pe panoul de operare al stativului, pentru a deplasa stativul în sus sau în jos.

6.3 Lucrul cu stativul și receptorul laser/telecomanda

Înainte de folosire trebuie ca receptorul laser/telecomanda să fie asociate cu stativul, pentru a permite o comunicatie a celor două aparate.

Laserul rotativ trebuie să fie asociat separat și cu receptorul laser/telecomanda. Se obține astfel asocierea în 3 aparate, care constituie condiția necesară pentru o aliniere automată a nivelului laserului.

HILTI

1. Apăsați concomitent tasta Pornit/Oprit de pe stativ și de pe telecomandă pentru cel puțin 3 secunde.

O asociere reusită este reprezentată cu un lanț pe display-ul receptorului laser/telecomenzii, iar la aparatul PRA 90 se aprind intermitent toate LED-urile. Cele două aparate se deconectează automat după afişare.

1. Conectați stativul, laserul rotativ și receptorul laser/telecomanda.

▶ Pe display-ul receptorului laser/telecomenzii este afişat laserul rotativ inclusiv stativul și este reprezentată sub formă de undă legătura radio activă.
Fără legătura radio activă, pe display apare în locul undei un triunghi de avertizare.

6.4 Alinierea cu stativul automat PRA 90

La prima folosire trebuie ca receptorul laser/telecomanda să fie asociate cu stativul.

1. Înşurubati laserul rotativ pe stativ. → Pagina 227
2. Conectați stativul, laserul rotativ și receptorul laser/telecomanda. → Pagina 227
3. Aliniati acum înălțimea planului laserului manual → Pagina 228 sau automat → Pagina 228.

6.4.1 Alinierea manuală 5

Apăsați pe receptorul laser/telecomandă tastele +/- sau pe aparatul PRA 90 tastele săgeată, pentru a muta planul orizontal paralel în sus, respectiv în jos.

6.4.2 Alinierea automată 7

1. Tineți partea de recepție a receptorului laser/telecomenzii pe nivelul de vizare dorit și în direcția panoului de operare al aparatului PRA 90. Tineți imobile receptorul laser/telecomanda pe parcursul alinierii și acordați atenție vizibilității libere între receptorul laser/telecomandă și laserul rotativ.
2. Faceți dublu clic pe tasta de aliniere automată de pe receptorul laser/telecomandă. Cu încă un dublu clic, alinierea se încheie.

- Dublul clic pornește procesul de aliniere al planului laserului și stativul se deplasează în sus, respectiv în jos. În acest timp este emis în permanență un semnal acustic. Imediat ce fasciculul laser întâlnește câmpul de detectie al receptorului laser/telecomanda, fasciculul va fi mișcat spre crestătura de marcaj (planul de reper). După ce poziția este atinsă și laserul rotativ a executat alinierea, un sunet de cinci secunde semnalizează încheierea procesului. Suplimentar, simbolul „Aliniere automată“ nu mai este afişat.

1. Verificați reglajul înălțimii pe display.
2. Îndepărtați receptorul laser/telecomanda.

Dacă procesul de aliniere automat nu a reușit, se emit semnale scurte și simbolul „Aliniere automată“ se stinge.

7 Îngrijirea și întreținerea

Aveți în vedere valorile limită de temperatură de la -25 °C (-13 °F) până la +60 °C (140 °F), când păstrați echipamentul dumneavoastră în interiorul autovehiculului.

• Feriți întotdeauna tija filetată de murdăria grosieră și de resturile de beton.
• Efectuați curățarea numai cu cărpe curate și moi. Dacă este necesar, umeziți cu alcool pur sau apă. Nu utilizați alte lichide, deoarece acestea pot ataca piesele din plastic.

8 Transportul și depozitarea

Transportul

AVERTISMENT

Pornire involuntară la transport. La introducerea accumulatorului poate avea loc pornirea necontrolată la transportul aparatului și acesta poate fi deteriorat.

• Transportați aparatul întotdeauna fără acumulatori introduși.

• Coborâți complet tija filetată după folosire.

• Extrageti accumulatorul.

• Numai acum închideti prin rabatare picioarele stativului.
• Pentru transportul sau expedierea echipamentului dumneavoastră, utilizați fie cutia de carton pentru expediere Hilti, geanta de transport Hilti sau un ambalaj de calitate echivalentă.
• După un transport pe distanță lungă al echipamentului dumneavoastră, executați întotdeauna o măsurare de control înainte de folosire.

Depozitarea

AVERTISMENT

Deteriorare involuntară cauzată de accumulatori defecti. Aparatul poate suferi deteriorări dacă accumulatorii curg.

- Depozitați aparatul întotdeauna fără acumulatori introduși.

• Depozitati aparatul în spații uscate și inaccesibile pentru copii și persoane neautorizate.
• Dezambalati aparatele care s-au umezit. Uscați și curățati aparatele, recipientele de transport și accesoriiile la cel mult 40 °C (104 °F).
• Ambalati și depozitați din nou echipamentul numai când este complet uscat.
• După o depozitare mai lungă a echipamentului dumneavoastră, executați întotdeauna o măsurare de control înainte de folosire.
• Depozitați acumulatorul pe cât posibil în spații reci și uscate.

Nu depozitați niciodată accumulatorul în poziții expuse la soare, la surse de încălzire sau în spatele geamurilor.

9 Asistență în caz de avariți

În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteți remedia prin mijloace proprii vă rugăm să vă adresați centrul nostru de service Hilti.

9.1 Asistență în caz de avariți

Avarie	Cauza posibilă	Soluție
Stativul nu reacționează.	Stativul neconectat.	► Conectați stativul.
	Stativul neasociat.	► Asociați telecomanda cu stati-vul. → Pagina 227
Stativul nu permite conecta-rea.	Acumulatorul nu este complet in-trodus sau este gol.	► Fixați în poziție acumulatorul cu un clic cu zgomot specific, res- pectiv încărcați acumulatorul.
Alinierea automată nu a reu-sit.	Înălțimea dorită se situează în afara nivelului posibil de reglare.	Verificați înălțimea de reglare.
	Vibrații prea intensa cauzate de influențe externe.	► Deschideți stativul complet prin rabatare și acordați atenție stabilității.
	Stativul este în afara razei de ac-tiune.	► Mergeți cu telecomanda mai aproape de stativ și/ sau alinița panoul de operare al stativului în direcția telecomenzii.
Reglarea modului Monitorizare nu a reușit.	Înălțimea dorită se situează în afara nivelului posibil de reglare.	Verificați înălțimea de reglare.
	Vibrații prea intensa cauzate de influențe externe.	► Deschideți stativul complet prin rabatare și acordați atenție stabilității.
	Stativul este în afara razei de ac-tiune.	► Mergeți cu telecomanda mai aproape de stativ și/ sau alinița panoul de operare al stativului în direcția telecomenzii.

10 RoHS (directiva privind limitarea utilizării substanțelor periculoase)

Sub link-ul următor găsiți tabelul substanțelor periculoase: qr.hilti.com/r56543.

Un link referitor la tabelul RoHS găsiți la finalul acestei documentații sub formă de cod QR.

11 Dezafectarea și evacuarea ca deşeuri

ATENTIONARE

Pericol de accidentare prin dezafectarea și evacuarea improprie a deșeurilor! Pericole pentru sănătate din cauza ieșirii de gaze sau lichide.

▶ Nu expediați sau trimiteti niciun accumulator deteriorat!
- Acoperiți racordurile cu un material neconductor electric, pentru a evita scurtcircuitele.
Evacuați ca deșeu accumulatorii astfel încât ei să nu poată ajunge în mâinile copiilor.
- Evacuați acumulatorul ca deșeu la magazinul dumneavoastră Hilti Store sau adresați-vă companiei responsabile cu deșeurile din zona dumneavoastră.

Produsele Hilti sunt fabricate într-o proporție mare din materiale reutilizabile. Condiția necesară pentru iclare este separarea corectă a materialelor. În multe țări, Hilti preia înapoi mașina dumneavoastră vechi intru valorificare. Solicitați informații de la centrul pentru clienți Hilti sau de la consilierul dumneavoastră vânzări.

Nu aruncați sculele electrice, aparatele electronice și accumulatorii în containerele de gunoi menajer!

12 Garantia producătorului

Pentru relații suplimentare referitoare la condițiile de garanție legală, vă rugăm să vă adresați partenerului dumneavoastră local Hilti.

13 Indicatie FCC(valabilă în SUA) / IndicatieIC (valabilă în Canada)

AVERTISMENT

Avarie la receptorul radio Prin folosirea produsului în zone rezidențiale, pot apărea avariilor la receptorul radio.

Acest aparat a respectat în teste valorile limită prescrise în paragraful 15 din dispozițiile FCC pentru aparatele digitale din clasa A. Aceste valori limită prevăd pentru instalarea în zone de industrie mică o protecție suficientă față de radiațiile perturbatoare. Aparatele de acest tip generează și utilizează frecvențe înalte și, de asemenea, pot radia frecvențe înalte. Din aceste motive, ele pot provoca perturbații în recepția radio dacă nu sunt instalate și puse în funcțiune conform instrucțiunilor.
Nu se poate însă garanta că, în cazul anumitor instalații, nu pot să apară perturbații. Dacă acest aparat provoacă perturbații ale recepției radio sau TV, care pot fi constatate prin deconectarea și reconectarea aparatului, utilizatorul trebuie să contracareze perturbațiile cu ajutorul măsurilor următoare: Realinierea sau mutarea antenei de recepție. Mărirea distanței dintre aparat și receptor. Solicitați ajutorul distribuitorului comercial sau al unui tehnician radio-TV experimentat.

Schimbările sau modificările care nu sunt permise explicit de Hilti pot restricționa dreptul utilizatorului de a pune aparatul în funcțiune.

Acest dispozitiv corespunde paragrafului 15 din dispozițiile FCC- i RSS-210 ale IC.

Punerea în funcțiune se subordonează următoarelor două condiții:

Aparatul nu trebuie să genereze radiatie dăunătoare.

Aparatul trebuie să capteze orice radiatie, inclusiv radiațiile care produc operații nedorite.
