PRA 90 - Трипод HILTI - Безплатно ръководство за потребителя

Вид продукт	Моторизиран статив
Марка	Hilti
Модел	PRA 90
Дължина при транспорт	94 см
Тегло	8 кг
Минимална височина (с ротационен лазер)	0,97 м
Максимална височина (с ротационен лазер)	1,95 м
Общ ход	54 см
Минимална стъпка на преместване	0,25 мм
Максимално поддържано тегло	5 кг
Номинално напрежение	7,2 V (Li-Ion акумулатор)
Мрежово захранване	115-230 V чрез блок PRA 85
Тип акумулатор	PRA 84, Li-Ion
Работна температура	-20 °C до 60 °C
Температура на съхранение	-25 °C до 60 °C
Клас на защита	IP 56
Радиочестота	2,4 GHz (2 400-2 483,5 MHz)
Обхват на комуникация (предна страна)	50 м
Обхват на комуникация (страна/задна страна)	30 м
Съвместимост с лазерни приемници	PRA 30, PRA 30G, PRA 300
Автоматично ориентиране	Да (с лазерите PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S)
Резба на статива	5/8" x 11 mm
Материали	Пластмаса, метал
Съдържание на доставката	Статив PRA 90, акумулатор PRA 84, захранващ блок PRA 85, транспортен ремък, инструкция за експлоатация, сертификат на производителя

Често задавани въпроси - PRA 90 HILTI

Как да включа статива PRA 90?

Натиснете бутона Вкл./Изкл. на командния панел. Ако уредът не реагира, проверете дали акумулаторът е добре поставен и зареден.

Кой акумулатор да използвам с PRA 90?

Използвайте само акумулатор Li-Ion Hilti PRA 84. За зареждане използвайте само захранващия блок PRA 85 или запалката PRA 86.

Как да сдвоя статива и дистанционното?

Натиснете едновременно бутоните Вкл./Изкл. на статива и дистанционното за поне 3 секунди. Успешното сдвояване се обозначава с верижка на екрана на дистанционното и мигане на всички LED индикатори на PRA 90.

Какво да направя, ако стативът не реагира?

Проверете първо дали стативът е включен и акумулаторът е добре поставен и зареден. Уверете се, че сдвояването с дистанционното е активно. Ако проблемът продължава, се свържете с Сервиза на Hilti.

Каква е максималната работна височина с PRA 90?

С монтиран ротационен лазер максималната височина е 1,95 м. Минималната височина е 0,97 м. Общият ход на статива е 54 см.

Как да почиствам и поддържам статива?

Почиствайте го с мека и чиста кърпа, евентуално навлажнена с малко вода или чист алкохол. Не използвайте други течности. Уверете се, че резбовият прът е чист. Съхранявайте уреда на сухо място, между -25 °C и 60 °C.

Мога ли да използвам статива навън при дъжд?

Да, PRA 90 има клас на защита IP 56, който го предпазва от водни пръски и прах. След използване на дъжд обаче го избършете и изсушете преди прибиране.

Как да транспортирам PRA 90 безопасно?

Преди транспортиране извадете акумулатора и спуснете напълно резбовия прът. Затворете краката на статива. Използвайте предоставения транспортен ремък или опаковъчната кутия на Hilti, за да избегнете повреди.

Какво да направя, ако автоматичното ориентиране се провали?

Провалът може да се дължи на целева височина извън диапазона на настройка, прекомерни вибрации или недостатъчен обхват. Проверете стабилността на статива, приближете дистанционното и се уверете, че лазерният приемник е насочен към командния панел.

Кои ротационни лазери са съвместими с автоматичното ориентиране на PRA 90?

Автоматичното ориентиране работи с ротационните лазери PR 30-HVS A12, PR 30-HVSG A12 и PR 300-HV2S на Hilti, специално адаптирани за комуникация между три устройства. С други лазери е възможно само ръчно използване.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PRA 90 HILTI

bg Оригинално Ръководство за експлоатация 211

ro Manual de utilizare original 221

Оригинално Ръководство за експлоатация

1 Данни за Ръководството за експлоатация

1.1 Към Ръководството за експлоатация

• Преди пускане в експлоатация прочетете настоящото Ръководство за експлоатация. Това е предоставка за безопасна работа и безаварийна употреба.
• Спазвайте указанията за безопасност и предупреждение в това Ръководство за експлоатация и върху продукта.
• Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други лица само заедно с настоящото Ръководство за експлоатация.

1.2.1 Предупредителни указания

Предупредителните указания предупреждават за опасност в зоната около продукта. Използват се следните сигнални думи:

ОПАСНОСТ

ОПАСНОСТ !

Отнася се за непосредствена опасност от заплаха, която води до тежки телесни наранявания или смърт.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ !

Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт.

ПРЕДПАЗЛИВОСТ

ВНИМАНИЕ !

Отнася се за възможна опасна ситуация, която може да доведе до телесни наранявания или материални щети.

1.2.2 Символи в документацията

В настоящата документация се използват следните символи:

Преди употреба прочетете Ръководството за експлоатация

Препоръки при употреба и друга полезна информация

Не изхвърляйте електроуреди и акумулатори в битовите отпадъци

1.2.3 Символи във фигурите

Във фигурите се използват следните символи:

Тези числа препращат към съответната фигура в началото на настоящото ръководство

3

Номерацията възпроизвежда последователното изпълнение на работните стъпки в изображението и може да се различава от работните стъпки в текста

Позиционните номера се използват във фигурата Преглед и препращат към номерата на легендата в Раздел Преглед на продукта

Този знак трябва да предизвика Вашето специално внимание при работа с продукта.

1.3.1 Символи върху продукта

Върху продукта се използват следните символи:

Да се използва само в закрити помещения

1.4 Информация за продукта

HILTI Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, поддържани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособления могат да бъдат опасни, ако бъдат експлоатирани неправомерно от неквалифициран персонал или ако бъдат използвани не по предназначение.

Обозначението на типа и серийният номер са отбелязани върху типовата табелка.

▶ Пренесете серийния номер в представената по-долу таблица. Вие се нуждаете от данните за продукта, когато се обръщате с въпроси към нашето представителство или сервисен отдел.

Данни за продукта

Автоматичен статив PRA 90
Поколение 01
Сериен No

1.5 Декларация за съответствие

Ние декларираме на собствена отговорност, че описаният тук продукт отговаря на действащите директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация.

Техническата документация се съхранява тук:

Наред с техническите препоръки за безопасност в отделните раздели на настоящото Ръководство за експлоатация, респ. техническите препоръки за безопасност в съответните Ръководства за експлоатация на използваните ротационни лазери, следва по всяко време стриктно да се спазват следните разпоредби.

Общи указания за безопасност

Никога не деактивирайте защитни устройства и не отстранявайте указателни и предупредителни табели.

Целесъобразна организация на работните места

• Подсигурете мястото на измерване и при монтирането на уреда внимавайте лъчът да не бъде насочван към други лица или към Вас самите.
  ▶ При подравнителни дейности върху стълби избягвайте неудобните положения на тялото. Заемете стабилна стойка и по всяко време пазете равновесие.
  ▶ Внимавайте уредът да бъде монтиран върху равна стабилна основа (без вибрации!).
• Използвайте уреда само в рамките на предварително дефинираните граници.
• При монтирането на статива и работата с него внимавайте под статива да не попаднат части на тялото.
• Не използвайте статива като подемно устройство или спомагателно средство за повдигане.
  ▶ Предотвратете достъпа на деца. Дръжте външни лица далече от работния Ви периметър.
  ▶ Преди монтирането на статива в закрити помещения внимавайте за пода, възможно е стативът да издраска пода.

Електромагнитна съвместимост

Въпреки че уредът отговаря на строгите изисквания на съответните разпоредби, Hilti не може да изключи възможността уредът да бъде смущаван от силно излъчване, което може да доведе до погрешно функциониране. В този случай или при други отклонения трябва да бъдат извършвани контролни измервания. Едновременно с това Hilti не може да гарантира, че няма да бъдат смущавани други уреди (напр. навигационни устройства на самолети).

Общи мерки за безопасност

▶ Преди употреба проверете уреда. Ако уредът е повреден, предайте уреда за ремонт в сервисен отдел на Hilti.
Винаги поддържайте щангата с резба PRA 90 чиста от всякакви предмети/ частици, респ. боклуци.
He поставяйте пръстите си или други части на тялото в тръбите на краката на статива или на места, където могат да се получат наранявания.
Въпреки че уредът е проектиран за работа в тежките условия на строителния обект, трябва да боравите с него внимателно, както с други електрически уреди.
▶ Въпреки че уредът е защитен срещу проникване на влага, трябва да изсушите уреда с избърсване, преди да го наместите в транспортния контейнер.
- Използвайте мрежовия адаптер само за електрозахранване.
Погрижете се уредът и мрежовият адаптер да не създават препятствие, което може да доведе до опасност от падане или нараняване.
- Осигурете добро осветление в работната зона.
- Проверявайте редовно удължителните кабели и подменяйте същите, ако са повредени. Ако при работа се повреди мрежовият адаптер или удължителният кабел, не допирайте мрежовия адаптер. Извадете мрежовия щепсел от контакта. Повредените съединителни проводници и удължителни кабели пораждат опасност от възникване на електрически удар.
- Избягвайте допира на тялото Ви до заземени повърхности, като тръби, отоплителни уреди, печки и хладилници. Рискът от електрически удар се увеличава, когато тялото Ви е заземено.
▶ Предпазвайте съединителния проводник от топлина, масла и остри ръбове.
- Никога не използвайте мрежовия адаптер в замърсено или мокро състояние. Прахът по повърхността на мрежовия адаптер, най-вече от проводящи материали, или влагата могат при неблагоприятни условия да предизвикат електрически удар. Затова, най-вече при често обработване на проводящи материали, давайте на равни интервали замърсените уреди в сервизите на Hilti за проверка.
- Избягвайте допира с контактите.

HILTI

• Използвайте доставения носещ колан, за да улесните носенето на уреда PRA 90. При това внимавайте при транспортирането на уреда PRA 90 да не нараните нито себе си, нито други лица. При транспортирането следва да се има предвид най-вече позицията на острия връх на краката на статива.
  ▶ Уверете се, че след употреба на уреда PRA 90 щангата с резба винаги е била придвижвана надолу преди сгъването на краката на статива.

Грижливо отношение към акумулаторни уреди и внимателно боравене с тях

• Използвайте само разрешените за съответния уред акумулатори. При използването на други акумулатори или при използване на акумулатори за други цели е налице опасност от пожар и експлозия.
  Дръжте акумулаторите далече от високи температури и огън. Има опасност от експлозия.
• Акумулаторите не трябва да се разглобяват, смачкват, да се нагряват над 80°C (176°F) или да се изгарят. В противен случай има опасност от пожар, експлозия и кожни изгаряния.
  ▶ Не допускайте проникването на влага в акумулатора. Прониквашата влага може да предизвика късо съединение и химични реакции и да причини изгаряния или да доведе до възникване на пожар.
  Спазвайте специалните нормативни разпоредби за транспорт, съхранение и експлоатация на литиево-йонни акумулатори.
  ▶ Предотвратете късо съединение в акумулатора. Преди да поставите акумулатора в уреда, проверете дали контактите на акумулатора и уреда са почистени от чужди тела. При късо съединение на контактите на акумулатора има опасност от пожар, експлозия и кожни изгаряния.
  ▶ Повредени акумулатори (напр. акумулатори с пукнатини, със счупени части, скрити, избутани назад и/или с извадени контакти) не трябва нито да се зареждат, нито да се използват повече.
  За експлоатация на уреда и за зареждане на акумулатора използвайте само мрежовия адаптер PRA 85 или щепсела за автомобилен акумулаторPRA 86. В противен случай е налице опасност от повреда на уреда.

3 Описание

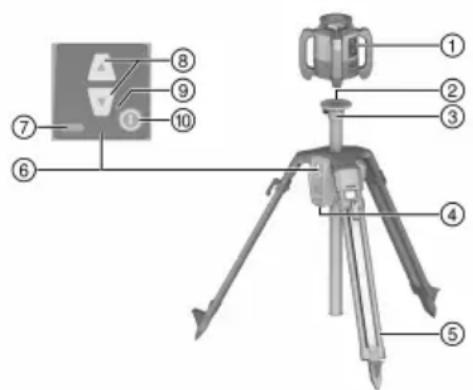

3.1 Преглед на продукта

① Ротационен лазер
② Приемно устройство за лазер 5/8"
③ Глава за статив
④ Отделение за акумулатор
⑤ Разтегателни опори
⑥ Контролен панел
⑦ Индикатор за състоянието на зареждане
⑧ Регулиране на височината
⑨ Светодиоден индикатор
⑩ Бутон Вкл./Изкл.

3.2 Употреба по предназначение

Описаният продукт представлява автоматичен статив, върху който може да бъде монтиран ротационен лазер. Стативът може да действа чрез контролния панел или чрез дистанционно управление във височина. Със статива и с монтирания върху него ротационен лазер се регулира хоризонтална лазерна равнина върху определена височина на целта, пренасят се измервания на пукнатините, подравняват се или се проверяват височините на хоризонталите.

• За този продукт използвайте само Hilti литиево-йонен акумулатор PRA 84.
  За тези акумулатори използвайте само Hilti мрежов адаптер PRA 85.

Стативът се управлява по два различни начина: чрез контролния панел директно на статива или с Hilti лазерен приемник/дистанционно управление (в комбинация с Hilti ротационен лазер за автоматично подравняване и контрол).

Съвместими лазерни приемници/дистанционни управления:

• PRA 30
• PRA 30G

3.3 Автоматично подравняване

Стативът може да бъде подравняван автоматично с Hilti ротационните лазери PR 30-HVS A12, PR 30-HVSG A12 или PR 300-HV2S. Тези ротационни лазери са специално пригодени за PRA 90 и имат комуникация с 3 устройства между статива, ротационния лазер и свързания лазерен приемник/дистанционно управление.

При взаимодействието на тези 3 компонента, лазерната равнина може да бъде подравнявана автоматично спрямо една конкретна точка. Трябва да се показва само височината на целта с помощта на лазерния приемник/дистанционното управление и PRA 90 премества лазерната равнина на ротационния лазер точно на височината.

При използване на други ротационни лазери не е възможно автоматично подравняване.

3.4 Индикатор за състоянието на зареждане

При процеса на зареждане в уреда, по време на експлоатация

Състояние Значение
4 светодиода светят. Състояние на зареждане	100 %
3 светодиода светят, 1 светодиод мига. Състояние на зареждане ≥ 75 %
2 светодиода светят, 1 светодиод мига. Състояние на зареждане ≥ 50 %
1 светодиод свети, 1 светодиод мига. Състояние на зареждане ≥ 25 %
1 светодиод мига. Състояние на зареждане <	25 %

По време на процеса на зареждане извън уреда

Състояние Значение
Червеният светодиод на акумулатора свети. Акумулаторът се зарежда
Червеният светодиод на акумулатора не свети. Състояние на зареждане 100 %

3.5 Обем на доставката

автоматичен статив PRA 90, литиево-йонен акумулатор PRA 84, мрежов адаптер PRA 85, носещ колан, Ръководство за експлоатация, сертификат на производителя.

Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Hilti Store или на: www.hilti.group

4 Технически данни

4.1 Технически данни PRA 90

Номинално напрежение	7,2 В
Номинален ток	1 500 мА
Обхват на комуникация с PRA 30 в посока на обслужващия панел на статива	50 м(164 фут)
Обхват на комуникация с PRA 30в странична или противоположна посока на обслужващия панел на статива	-30 м(98 фут - 10 дюйм)
Дължина на придвижване	94 см(37 дюйм)
Тегло	8 кг(18 фунт)
Носещ товар	≤ 5 кг( ≤ 11 фунт)
Максимална височина (с ротационен лазер)	1,95 м(6 фут - 4,8 дюйм)
Минимална височина (с ротационен лазер)	0,97 м(3,18 фут)
Максимална височина на приложение над базовата височина	2 000 м(6 561 фут - 10 дюйм)
Максимална относителна влажност на въздуха	80 %
Общ път на придвижване	54 см(21 дюйм)
Най-кратък път на преместване	0,25 мм(0,010 дюйм)
Експлоатационна температура	-20 °C ... 60 °C(-4 °F ... 140 °F)
Температура на съхранение	-25 °C ... 60 °C(-13 °F ... 140 °F)
Клас на защита	IP 56
Резба на статив	58 " x 11 мм (0,43")
Мощност на излъчване	1,1 дБм
Честота	2 400 МГц ... 2 483,5 МГц

4.2 Технически данни PRA 84

Номинално напрежение	7,2 В
Максимално напрежение при експлоатация или при зареждане по време на експлоатация	13 В
Време на зареждане при 32°C (+90°F)	130 мин
Експлоатационна температура	-20 °C ... 50 °C(-4 °F ... 122 °F)
Температура на съхранение (сухо)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Температура на зареждане	0 °C ... 40 °C(32 °F ... 104 °F)
Тегло	0,3 кг(0,7 фунт)

4.3 Технически данни PRA 85

Захранване към електрическата мрежа	115 В ... 230 В
Мрежова честота	47 Гц ... 63 Гц
Номинална мощност	36 Вт
Номинално напрежение	12 В
Експлоатационна температура	0 °C ... 40 °C(32 °F ... 104 °F)
Температура на съхранение (сухо)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Тегло	0,23 кг(0,51 фунт)

5.1 Зареждане на акумулатор

Този статив може да бъде експлоатиран само с Hilti акумулатора PRA 84.

▶ Преди първото пускане в експлоатация зареждайте акумулаторите докрай.

5.1.1 Зареждане на акумулатора в уреда

ПРЕДУПРЕЖДЕНИЕ

Опасност от възникване на електрически удар. Проникналите течности могат да доведат до късо съединение и експлозия на мрежовия адаптер. Последствията от това могат да бъдат наранявания и изгаряния!

▶ Мрежовият адаптер PRA 85 може да бъде използван съмо във вътрешността на сградата.

1. Поставете акумулатора в гнездото за акумулатор.
2. Завъртете блокировката така, че да се вижда буксата за зареждане на акумулатора.
3. Свържете щепсела на мрежовия адаптер или щепсела за автомобилния акумулатор към акумулатора.
4. Свържете мрежовия адаптер или щепсела за автомобильния акумулатор към електрозахранването.

Актуалното състояние на зареждане се индикира посредством индикатора на акумулатора на включения статив.

5.1.2 Зареждане на акумулатора извън уреда

ПРЕДУПРЕЖДЕНИЕ

Опасност от възникване на електрически удар. Проникналите течности могат да доведат до късо съединение и експлозия на мрежовия адаптер. Последствията от това могат да бъдат наранявания и изгаряния!

- Мрежовият адаптер PRA 85 може да бъде използван съмо във вътрешността на сградата.

1. Извадете акумулатора от статива и свържете щепсела на мрежовия адаптер или щепсела за автомобилния акумулатор.
2. Свържете мрежовия адаптер или щепсела за автомобилния акумулатор към електрозахранването.

По време на процеса на зареждане свети червеният светодиод на акумулатора.

5.1.3 Зареждане на акумулатора по време на експлоатации

1. Завъртете затвора така, че да се вижда буксата за зареждане на акумулатора.
2. Свържете щепсела на мрежовия адаптер към акумулатора.
   Стативът работи по време на процеса на зареждане, а състоянието на зареждане се индикира чрез светодиодите на статива.

5.2 Поставяне на акумулатор

Преди да поставите акумулатора, проверете дали контактите на акумулатора и контактите на статива са почистени от чужди тела.

1. Плъзнете акумулатора в гнездото за статива.
2. Завъртете блокировката две резки по посока на часовниковата стрелка, докато се появи символът за блокиране.

5.3 Изваждане на акумулатор

1. Завъртете блокировката две резки в посока, обратна на часовниковата стрелка, докато се появи символът за деблокиране.
2. Извадете акумулатора от уреда.

6 Експлоатация

6.1 Монтиране на ротационен лазер върху статива

Монтирайте само уреди с тегло до максимум 5 кг (11 либри).

Завинтете ротационния лазер върху статива.

6.2 Работа със статива без дистанционно управление

1. Натиснете бутона Вкл./Изкл. на статива.

▶ Стативът се включва.

1. Върху обслужващия панел на статива натиснете съответните бутони със стрелки, за да придвижвате статива нагоре или надолу.

6.3 Работа със статив и лазерен приемник/дистанционно управление 4 5

Преди употреба лазерният приемник/дистанционното управление трябва да бъде сдвоен със статива, за да се осъществи комуникация между двата уреда.

Ротационният лазер също трябва да бъде сдвоен отделно с лазерния приемник/дистанционното управление. Така се получава сдвояване на 3 устройства, което създава предпоставка за автоматично подравняване на лазерната равнина.

1. Натиснете едновременно бутона Вкл./Изкл. на статива и на дистанционното управление за най- малко 3 секунди.

Успешното сдвояване се обозначава с верига на дисплея на лазерния приемник/дистанционното управление, при PRA 90 всички светодиоди мигат. След индикацията и двете устройства се изключват автоматично.

▶ На дисплея на лазерния приемник/дистанционното управление се показва ротационният лазер с включен статив, активната радиовръзка се представя като вълна.

▶ Без активна радиовръзка на дисплея вместо вълна се появява предупредителен триъгълник.

6.4 Подравняване с автоматичния статив PRA 90

При употреба за първи път лазерният приемник/дистанционното управление трябва да бъде сдвоен със статива.

1. Завинтете ротационния лазер върху статива. → страница 217
2. Включете статива, ротационния лазер и лазерния приемник/дистанционното управление. → страница 218
3. Сега подравнете височината на лазерната равнина ръчно → страница 218 или автоматично → страница 218.

6.4.1 Ръчно подравняване

▶ Натиснете бутоните +/- върху лазерния приемник/ дистанционното управление или натиснете бутоните със стрелки на PRA 90, за да преместите хоризонталната равнина успоредно нагоре, респ. надолу.

6.4.2 Автоматично подравняване

1. Дръжте приемащата страна на лазерния приемник/дистанционното управление на желаната височина на целта и по посока на контролния панел на PRA 90. По време на подравняването дръжте стабилно лазерения приемник/дистанционното управление и се уверете, че има ясна видимост между лазерен приемник/дистанционно управление и ротационен лазер.
2. С бутона за автоматично подравняване кликнете два пъти върху лазерен приемник/дистанционно управление. Следващото двойно кликване завършва процеса на подравняване.
   Двойното кликване стартира процеса на подравняване на лазерната равнина и стативът се движи нагоре, респ. надолу. През това време постоянно прозвучава звуков сигнал. Щом като лазерният лъч попадне върху полето за детекция на лазерния приемник/дистанционното управление, лъчът се премества към маркировъчния жлеб (базова равнина). След достигане на позицията и нивелиране на ротационния лазер пет секунден звуков сигнал сигнализира за завършването на процеса. Освен това символът "автоматично подравняване" вече не се показва.

3. На дисплея проверете настройката за височина.

4. Отстранете лазерния приемник/дистанционното управление.

Ако автоматичният процес на подравняване не е протекъл успешно, прозвучават кратки сигнали и символът "автоматично подравняване" изгасва.

7 Обслужване и поддръжка

Съблюдавайте граничните стойности за температурата от -25 °C (-13 °F) до +60 °C (140 °F), ако съхранявате Вашето оборудване във вътрешната част на превозното средство.

• Винаги дръжте щангата с резба далеч от груби замърсявания и бетонни остатъци.
• Почиствайте само с чисти и меки кърпи за почистване. При необходимост навлажнете с чист спирт или малко вода. Не използвайте други течности, тъй те могат да увредят пластмасовите части.

8 Транспорт и съхранение

Транспорт

ПРЕДПАЗЛИВОСТ

Неволно включване при транспортиране. Поради поставени акумулатори може да се стигне да неконтролируемо включване на уреда при транспортиране и същият да се повреди.

▶ Винаги транпортирайте уреда без поставени акумулатори.

• След употребата на щангата с резба преминете на режим с по-ниски параметри.
• Извадете акумулатора.
• Едва сега сгънете краката на статива.
• За транспортиране или експедиция на Вашето оборудване използвайте или кашоните за еспедиция на Hilti, транпортната чанта на Hilti, или подобна опаковка.
• При продължително транспортиране на Вашето оборудване преди употреба винаги извършвайте контролни измервания.

Съхранение

ПРЕДПАЗЛИВОСТ

Неволна повреда поради дефиктни акумулатори. При излизане на течност от акумулаторите уредът може да бъде повреден.

▶ Винаги съхранявайте уреда без поставени акумулатори.
- Съхранявайте уреда на сухо място, далеч от достъпа на деца и неоторизирани лица.
- Разопаковайте намокрените уреди. Подсушете уредите, транспортния контейнер и принадлежностите (при максимум 40 °C (104 °F) и ги почистете.
- Отново опаковайте и оставете оборудването за съхранение едва когато е напълно сухо.
- При продължително съхранение на Вашето оборудване преди употреба винаги извършвайте контролни измервания.
- По възможност съхранявайте акумулатора на хладно и сухо място.

Никога на оставяйте акумулатора на слънце, върху отоплителни уреди или зад стъкла на прозорци.

При наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, обърнете се към нашия сервис на Hilti.

Смущение Възможна причина Решение
Стативът не реагира.	Стативът не е включен.	▸ Включете статива.
	Стативът не е сдвоен.	▸ Сдвоете дистанционното управление със статив. → страница 218
Стативът не може да се включи.	Акумулаторът не е сменен из- цяло или е празен.	► Застопорете акумулатора с ясно щракване, респ. заредете акумулатора.
Автоматичното изравняване не е успешно.	Желаната височина се намира извън възможната височина на настройка.	► Проверете височината на настройка.
	Твърде силна вибрация от екст- ремни въздействия.	► Рагънете изцяло статива и следете за стабилното му положение.
	Стативът е извън обхвата на действие.	► Приближете дистанционното управление към статива и/или изравнете обслужващия панел на статива в посока на дистанционното управление.
Настройването на режим Контрол не е успешно.	Желаната височина се намира извън възможната височина на настройка.	► Проверете височината на настройка.
	Твърде силна вибрация от екст- ремни въздействия.	► Рагънете изцяло статива и следете за ставилното му положение.
	Стативът е извън обхвата на действие.	► Приближете дистанционното управление към статива и/или изравнете обслужващия панел на статива в посока на дистанционното управление.

10 RoHS (Директива за ограничаване на употребата на опасни вещества)

Линк към RoHS таблица ще намерите в края на настоящата документация като QR код.

11 Третиране на отпадъци

ПРЕДУПРЕЖДЕНИЕ

Риск от нараняване поради неправилно третиране на отпадъците! Опасности за здравето поради изпускане на газове и течности.

▶ Не доставяйте или не изпращайте повредени акумулатори!
▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения.
- Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца.
- Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управление на отпадъците.

Hilti продуктите са произведени в по-голямата си част от материали за многократна употреба.

Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни Hilti взема Вашите употребявани уреди обратно за рециклиране. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски консултант.

- Не изхвърляйте електроинструменти, електронни устройства и акумулатори в битовите отпадъци!

▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия местен Hilti партньор.

13 FCC-указание (валидно за САЩ) / IC-указание (валидно за Канада)

ПРЕДПАЗЛИВОСТ

Смущения в радиоприемник При използването на продукта в жилищни райони могат да се появят смущения в радиоприемника.

Направените тестове показват, че уредът е в границите на предписаните стойности в раздел 15 от FCC-наредбите за цифрови уреди от клас А. Тези гранични стойности предвиждат достатъчна защита от смущаващи излъчвания при инсталиране на уредите в населени места. Уредите от този тип произвеждат и използват и високи честоти, а могат и да излъчват същите. Поради тази причина, ако уредите не се инсталират и експлоатират съгласно инструкциите, може да предизвикат смущения в радиоприемането.
Няма гаранция обаче за това, че при определено инсталиране не могат да се появят смущения. В случай че уредът предизвиква смущения в радио- или телевизионни приемници, което може да се установи с включване и повторно изключване на уреда, работещият с него трябва да отстрани тези смущения с помощта на следните мерки: Настройване или преместване на приемната антена. Увеличаване на разстоянието между уреда и приемника. Потърсете за помощ Вашето търговско представителство или опитен радио-телевизионен техник.

Промени или модификации, които не са били изрично разрешени от Hilti, могат да ограничат правото на потребителя за експлоатация на уреда.

Това приспособление отговаря на Параграф 15 на FCC-разпоредби и RSS-210 на IC.

При пускане в експлоатация са задължителни следните две условия:

Този уред не трябва да генерира вредни лъчения.

Уредът трябва да поема всякакви лъчения, включително лъчения, които задействат нежелани операции.

Manual de utilizare original
