Produkttype	Motoriseret stativ
Mærke	Hilti
Model	PRA 90
Transportlængde	94 cm
Vægt	8 kg
Minimumshøjde (med roterende laser)	0,97 m
Maksimumshøjde (med roterende laser)	1,95 m
Samlet slaglængde	54 cm
Mindste forskyvningstrin	0,25 mm
Maksimal bæreevne	5 kg
Nominel spænding	7,2 V (Li-Ion batteri)
Netforsyning	115-230 V via PRA 85 blok
Batteritype	PRA 84, Li-Ion
Driftstemperatur	-20 °C til 60 °C
Opbevaringstemperatur	-25 °C til 60 °C
Beskyttelsesklasse	IP 56
Radiofrekvens	2,4 GHz (2 400-2 483,5 MHz)
Kommunikationsrækkevidde (foran)	50 m
Kommunikationsrækkevidde (side/bag)	30 m
Kompatibilitet med lasermodtagere	PRA 30, PRA 30G, PRA 300
Automatisk orientering	Ja (med lasere PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S)
Stativgevind	5/8" x 11 mm
Materialer	Plastik, metal
Leveringsindhold	Stativ PRA 90, batteri PRA 84, strømforsyning PRA 85, transportrem, brugsanvisning, producentcertifikat

Ofte stillede spørgsmål - PRA 90 HILTI

Hvordan tænder jeg PRA 90 stativet?

Tryk på Tænd/Sluk-knappen på betjeningspanelet. Hvis apparatet ikke reagerer, skal du kontrollere, at batteriet er korrekt indsat og opladet.

Hvilket batteri skal jeg bruge til PRA 90?

Brug udelukkende Li-Ion Hilti PRA 84 batteriet. Til opladning må du kun bruge PRA 85 strømforsyning eller PRA 86 cigarettænderstik.

Hvordan udfører jeg parring mellem stativet og fjernbetjeningen?

Tryk samtidig på Tænd/Sluk-knapperne på stativet og fjernbetjeningen i mindst 3 sekunder. En vellykket parring vises med en kæde på fjernbetjeningens skærm og alle LED'er på PRA 90 blinker.

Hvad gør jeg, hvis stativet ikke reagerer?

Kontrollér først, at stativet er tændt, og at batteriet er korrekt indsat og opladet. Sørg for, at parringen med fjernbetjeningen er aktiv. Hvis problemet fortsætter, kontakt Hilti service.

Hvad er den maksimale arbejdshøjde med PRA 90?

Med en monteret roterende laser er den maksimale højde 1,95 m. Minimumshøjden er 0,97 m. Stativet har en samlet slaglængde på 54 cm.

Hvordan rengør og vedligeholder jeg stativet?

Rengør med en blød, ren klud, eventuelt fugtet med lidt vand eller ren alkohol. Brug ikke andre væsker. Sørg for, at gevindstangen er fri for snavs. Opbevar apparatet et tørt sted mellem -25 °C og 60 °C.

Kan jeg bruge stativet udendørs i regnvejr?

Ja, PRA 90 har beskyttelsesklasse IP 56, hvilket beskytter mod vandstænk og støv. Efter brug i regn skal du dog tørre det af og tørre det, før det opbevares.

Hvordan transporterer jeg PRA 90 sikkert?

Før transport skal du fjerne batteriet og sænke gevindstangen helt. Luk stativets ben. Brug den medfølgende transportrem eller Hilti leveringskassen for at undgå skader.

Hvad gør jeg, hvis den automatiske orientering mislykkes?

Fejlen kan skyldes, at målhøjden er uden for justeringsområdet, for store vibrationer eller utilstrækkelig rækkevidde. Kontrollér stabiliteten af stativet, bring fjernbetjeningen tættere på, og sørg for, at lasermodtageren er korrekt rettet mod betjeningspanelet.

Hvilke roterende lasere er kompatible med automatisk orientering på PRA 90?

Automatisk orientering fungerer med de roterende lasere PR 30-HVS A12, PR 30-HVSG A12 og PR 300-HV2S fra Hilti, specielt tilpasset til kommunikation mellem tre enheder. Med andre lasere er kun manuel betjening mulig.

BRUGSANVISNING PRA 90 HILTI

1 Om brugsanvisningen

1.1 Om denne brugsanvisning

• Læs brugsanvisningen grundigt igennem inden ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering.
• Følg sikkerhedsanvisningerne og advarslerne i denne brugsanvisning og på produktet.

- Opbevar altid brugsanvisningen sammen med produktet, og overdrag kun produktet til andre personer sammen med denne brugsanvisning.

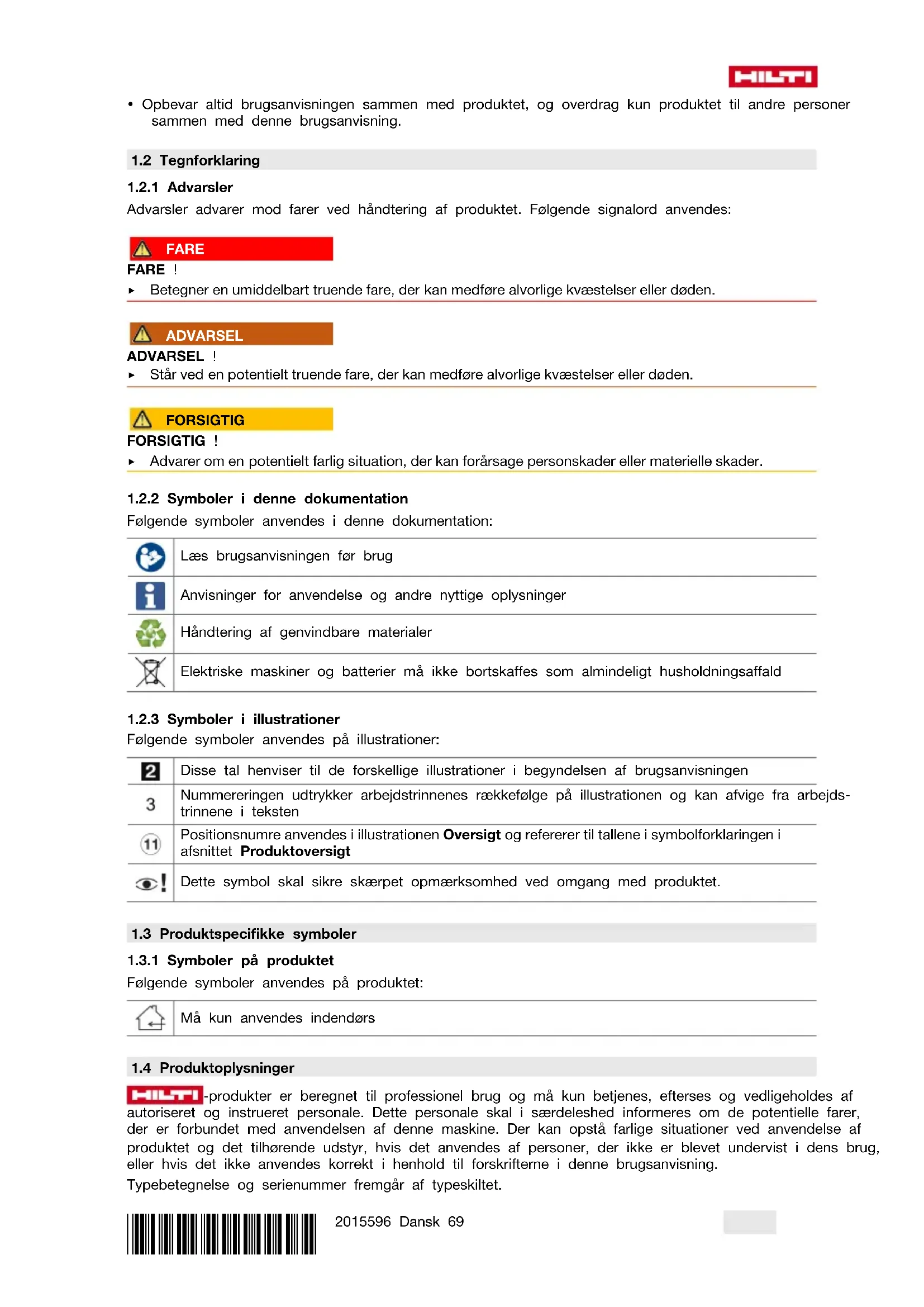

1.2 Tegnforklaring

1.2.1 Advarsler

Advarsler advarer mod farer ved håndtering af produktet. Følgende signalord anvendes:

FARE

FARE!

- Betegner en umiddelbart truende fare, der kan medføre alvorlige kvæstelser eller døden.

ADVARSEL

ADVARSEL!

- Står ved en potentielt truende fare, der kan medføre alvorlige kvæstelser eller døden.

FORSIGTIG

FORSIGTIG !

- Advarer om en potentielt farlig situation, der kan forårsage personskader eller materielle skader.

1.2.2 Symboler i denne dokumentation

Følgende symboler anvendes i denne dokumentation:

Læs brugsanvisningen før brug

Händtering af genvindbare materialer

Elektriske maskiner og batterier må ikke bortskaffes som almindeligt husholdningsaffald

1.2.3 Symboler i illustrationer

Disse tal henviser til de forskellige illustrationer i begyndelsen af brugsanvisningen

3

Nummereringen udtrykker arbejdstrinnenes rækkefølge på illustrationen og kan afvige fra arbejds-trinnene i teksten

Positionsnumre anvendes i illustrationen Oversigt og refererer til tallene i symbolforklaringen i afsnittet Produktoversigt

Dette symbol skal sikre skærpet opmærksomhed ved omgang med produktet.

1.3 Produktspecifikke symboler

Følgende symboler anvendes på produktet:

Må kun anvendes indendørs

1.4 Produktoplysninger

HILTI -produkter er beregnet til professionel brug og må kun betjenes, efterses og vedligeholdes af autoriseret og instrueret personale. Dette personale skal i særdeleshed informeres om de potentielle farer, der er forbundet med anvendelsen af denne maskine. Der kan opstå farlige situationer ved anvendelse af produktet og det tilhørende udstyr, hvis det anvendes af personer, der ikke er blevet undervist i dens brug, eller hvis det ikke anvendes korrekt i henhold til forskrifterne i denne brugsanvisning.

Typebetegnelse og serienummer fremgår af typeskiltet.

Notér serienummeret i den efterfølgende tabel. Du skal bruge produktoplysningerne ved henvendelser til vores lokale afdeling eller vores serviceværksted.

Produktoplysninger

Automatisk stativ PRA 90
Generation 01
Serienummer

1.5 Overensstemmelseserklæring

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen.

Den tekniske dokumentation er arkiveret her:

2.1 Sikkerhedsanvisninger

Ud over de sikkerhedstekniske anvisninger i de enkelte kapitler i denne brugsanvisning og de sikkerhedstekniske anvisninger i brugsanvisningerne til de anvendte rotationslasere skal følgende bestemmelser altid overholdes.

Generelle sikkerhedsanvisninger

Undlad at deaktivere sikkerhedsanordninger og fjerne advarselsskilte af nogen art.

Formålstjenlig indretning af arbejdspladserne

Sørg for at sikre det sted, hvor instrumentet benyttes. Sørg ved opstilling af instrumentet for, at strålen ikke er rettet mod andre personer eller mod dig selv.
Undgå at stå i akavede stillinger, när du arbejder på en stige. Sørg for at have et sikkert fodfæste, og hold balancen.
Sørg for, at instrumentet er opstillet med god støtte og på et jævnt, stabilt underlag (vibrationsfrit).
- Anvend kun instrumentet inden for de definerede driftsgrænser.
Ved opstilling og betjening af stativet skal du passe på, at der ikke befinder sig nogen legemsdele under stativet.
- Anvend ikke stativet som løfteudstyr eller løftehjælp.
Sørg for, at børn ikke kan få adgang til instrumentet. Sørg for, at andre personer ikke har adgang til arbejdsområdet.
Vær opmærksom på underlaget ved opstilling af stativet indendørs. Stativet kan potentielt ridse underlaget.

Elektromagnetisk kompatibilitet

- Selv om instrumentet opfylder de strenge krav i gældende direktiver, kan Hilti ikke udelukke muligheden for, at instrumentet forstyrres af stærk stråling, hvilket kan medføre en fejl. Hvis det er tilfældet eller i tilfælde af usikkerhed, skal der foretages kontrolmålinger. Hilti kan ligeledes ikke udelukke, at andre instrumenter (f.eks. navigationsudstyr i fly) forstyrres.

Generelle sikkerhedsforanstaltninger

• Kontrollér instrumentet før brug. Hvis instrumentet er beskadiget, skal det sendes til reparation hos Hilti.
  ▶ Sørg altid for at holde PRA 90 gevindstangen fri for genstande/legemsdele og snavs.
  Stik ikke fingre eller andre legemsdele ind i stativbenene eller steder, hvor man kan komme til skade.
• Selvom instrumentet er robust konstrueret til brug på byggepladser, bør det behandles med forsigtighed som andre elektriske instrumenter.
• Selvom instrumentet er modstandsdygtigt over for fugt, bør det tørres af, så det er tørt, inden det lægges i transportbeholderen.
  ▶ Brug kun strømforsyningen i lysnettet.
• Sørg for, at instrumentet og strømforsyningen ikke anbringes, så der er risiko for fald eller personskader.

• Sørg for, at der er en god belysning på arbejdspladsen.

• Kontrollér jævnligt forlængerledningerne, og udskift dem, hvis de er beskadigede. Hvis strømforsyningen eller forlængerledningen bliver beskadiget under arbejdet, må du ikke røre ved strømforsyningen. Træk stikket ud af stikkontakten. Beskadigede netledninger og forlængerledninger medfører fare for at få elektrisk stød.
  Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

• Beskyt tilslutningsledningen mod varme, olie og skarpe genstande.
  Anvend aldrig strømforsyningen, hvis den er snavset eller vådt. Hvis der sidder støv, først og fremmest fra ledende materialer, på strømforsyningens overflade, eller den er fugtig, er der under uheldige omstændigheder risiko for at få elektrisk stød. Lad derfor jævnligt Hilti Service kontrollere snavsede instrumenter, især hvis de ofte bruges til elektrisk ledende materialer.
  ▶ Undgå at berøre kontakterne.
  Anvend den medfølgende bæresele for at gøre det lettere at bære PRA 90. Pas på, at hverken du selv eller andre kommer til skade, når du transporterer PRA 90. Især skal du ved transport være opmærksom på benspidsernes position.
• Kontrollér, at gevindstangen efter brug af PRA 90 altid køres helt ned, før stativbenene klappes sammen.

Omhyggelig omgang med og brug af batteridrevne instrumenter

Anvend altid kun batterier, som er godkendt til det pågældende instrument. Ved anvendelse af andre batterier eller ved anvendelse af batterierne til andre formål er der fare for brand og eksplosion.
- Hold batterier på sikker afstand af høje temperaturer og ild. Der er eksplosionsfare.
▶ Batterierne må ikke adskilles, klemmes, opvarmes til over 80 °C eller brændes. I modsat fald er der fare for brand, eksplosion og ætsning.
Undgå indtrængning af fugt i batteriet. Indtrængende fugt kan medføre kortslutning og kemiske reaktioner samt forårsage forbrændinger eller brand.
- Læs de særlige retningslinjer for transport, opbevaring og brug af lithium-ion-batterier.
Undgå, at batteriet kortsluttes. Kontrollér, at batterikontakterne og instrumentet er rene og fri for fremmedlegemer, før du sætter batteriet i instrumentet. Hvis kontakterne til batteriet kortsluttes, er der risiko for brand, eksplosion og ætsning.
- Defekte batterier (for eksempel batterier med revner, ødelagte dele, bøjede, tilbageslåede og/eller afrevne kontakter) må ikke genoplades og genbruges.
Anvend til drift af instrumentet og opladning af batteriet altid kun strømforsyning PRA 85 eller billader PRA 86. I modsat fald er der fare for at beskadige instrumentet.

3 Beskrivelse

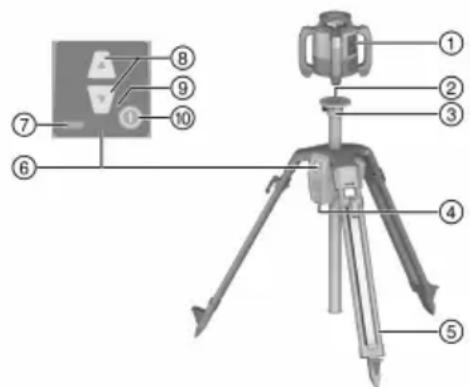

3.1 Produktoversigt

① Rotationslaser
② Laserholder 5/8"
③ Stativhoved
④ Batterirum
⑤ Udtrækkelige støtteben
⑥ Anvendelsesområde
⑦ Ladestatusindikator
⑧ højderegulering
⑨ LED-indikator
⑩ Tænd/sluk-knap

3.2 Tilsigtet anvendelse

Det beskrevne produkt er et automatisk stativ, på hvilket der kan monteres en rotationslaser. Stativet kan højdejusteres på betjeningspanelet eller med en fjernbetjening. Med stativet og den derpå monterede rotationslaser er det muligt at indstille et vandret laserplan på en bestemt målhøjde, overføring af meterrids, justering eller kontrol af vandrette højder.

Anvend kun Hilti lithium-ion-batteri PRA 84 til dette produkt.
Anvend kun Hilti strømforsyning PRA 85 til disse batterier.

Stativet kan betjenes på to forskellige måder: enten via betjeningspanelet direkte på stativet eller med en Hilti lasermodtager/fjernbetjening (i kombination med en Hilti rotationslaser til automatisk justering og overvågning).

Kompatible lasermodtagere/fjernbetjeninger:

• PRA 30
• PRA 30G
• PRA 300

3.3 Automatisk justering

Stativet kan justeres automatisk med Hilti rotationslaserne PR 30-HVS A12, PR 30-HVSG A12 eller PR 300-HV2S. Disse rotationslasere er beregnet specielt til PRA 90 og er forsynet med en trevejs-kommunikationsfunktion mellem stativ, rotationslaser og den tilhørende lasermodtager/fjernbetjening.

Disse 3 komponenter muliggør i fællesskab automatisk justering af et laserplan efter et præcist punkt.

Det er kun nødvendigt at vise målhøjden ved hjælp af lasermodtageren/fjernbetjeningen, så kører PRA 90 rotationslaserens laserplan præcist til denne højde.

Hvis du anvender en anden rotationslaser, er automatisk justering ikke mulig.

3.4 Ladestatusindikator

ved opladning i instrumentet, under drift

Tilstand Betydning
4 lysdioder. Ladetilstand 100 %
3 lysdioder lyser, 1 lysdiode blinker. Ladetilstand	≥ 75 %
2 lysdioder lyser, 1 lysdiode blinker. Ladetilstand	≥ 50 %
1 lysdiode lyser, 1 lysdiode blinker. Ladetilstand	≥ 25 %
1 lysdiode blinker. Ladetilstand < 25 %

under opladningen uden for instrumentet

Tilstand Betydning
Den røde lysdiode på batteriet lyser.	Batteriet oplades
Den røde lysdiode på batteriet lyser ikke.	Ladetilstand 100 %

3.5 Leveringsomfang

Automatisk stativ PRA 90, lithium-ion-batteri PRA 84, strømforsyning PRA 85, bæresele, brugsanvisning, producentcertifikat.

Andre systemprodukter, som er godkendt til dit produkt, finder du i Hilti Store eller på: www.hilti.group

4 Tekniske data

4.1 Tekniske data PRA 90

Mærkespænding	7,2 V
Mærkestrøm	1.500 mA
Kommunikationsrækkevidde med PRA 30 i retning af stativets betjeningspanel	50 m(164 ft)
Kommunikationsrækkevidde med PRA 30 i sideværts eller modretning af stativets betjeningspanel	90 m(98 ft - 10 in)
Transportlængde	94 cm(37 in)
Vægt	8 kg(18 lb)
Bærevægt	≤ 5 kg( ≤ 11 lb)
Maks. højde (med rotationslaser)	1,95 m(6 ft - 4,8 in)
Min. højde (med rotationslaser=	0,97 m(3,18 ft)
Maks. anvendelseshøjde over referencehøjde	2.000 m(6.561 ft - 10 in)
Maks. relativ luftfugtighed	80 %
Vandring i alt	54 cm(21 in)
Mindste vandring	0,25 mm(0,010 in)
Driftstemperatur	-20 °C ... 60 °C(-4 °F ... 140 °F)
Opbevaringstemperatur	-25 °C ... 60 °C(-13 °F ... 140 °F)
Kapslingsklasse	IP 56
Gevind til stativ	58'' × 11 mm (0,43'')
Strålingseffekt	1,1 dBm
Frekvens	2.400 MHz ... 2.483,5 MHz

Mærkespænding	7,2 V
Maks. spænding i drift eller ved opladning under brug	13 V
Opladningstid ved 32 °C	130 min
Driftstemperatur	-20 °C ... 50 °C(-4 °F ... 122 °F)
Opbevaringstemperatur (tør)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Opladningstemperatur	0 °C ... 40 °C(32 °F ... 104 °F)
Vægt	0,3 kg(0,7 lb)

5.1 Opladning af batteri

Dette stativ må kun anvendes sammen med Hilti batteri PRA 84.

5.1.1 Opladning af batteriet i instrumente

ADVARSEL

Fare på grund af elektrisk strøm. Indtrængende væsker kan medføre kortslutning og eksplosion på strømforsyningen. Dette kan medføre alvorlige personskader og forbrændinger!

Strømforsyningen PRA 85 må kun anvendes indendørs (i bygninger).

1. Sæt batteriet i batterirummet.
2. Drej läsemekanismen, så ladebøsningen på batteriet bliver synlig.
3. Sæt stikket fra strømforsyningen eller billaderen i batteriet.
4. Slut strømforsyningen eller billaderen til strømkilden.

Den aktuelle ladetilstand vises på batteridisplayet på det tændte stativ.

5.1.2 Opladning af batteriet uden for instrumente

ADVARSEL

Fare på grund af elektrisk strøm. Indtrængende væsker kan medføre kortslutning og eksplosion på strømforsyningen. Dette kan medføre alvorlige personskader og forbrændinger!

Strømforsyningen PRA 85 må kun anvendes indendørs (i bygninger).

1. Træk batteriet ud af stativet, og sæt stikket fra strømforsyningen eller billaderen i.
2. Slut strømforsyningen eller billaderen til strømkilden.

Under opladningen lyser den røde lysdiode på batteriet.

5.1.3 Opladning af batteriet under brug

1. Drej läsemekanismen, så ladebøsningen på batteriet bliver synlig.
2. Sæt stikket fra strømforsyningen i batteriet.

- Stativet arbejder under opladningen, og ladetilstanden vises ved hjælp af lysdioderne på stativet.

5.2 Ilægning af batteri

Kontrollér før indsætning, om batteriets kontakter og kontakterne i stativet er fri for fremmedlegemer.

1. Skub batteriet ind i holderen på stativet.
2. Drej läsemekanismen to trin med uret, indtil låsesymbolet vises.

1. Drej läsemekanismen to trin mod uret, indtil oplåsningssymbolet vises.
2. Træk batteriet ud af instrumentet.

6 Betjening

6.1 Montering af rotationslaseren på stativ

Monter kun instrumenter med en vægt på maks. 5 kg.

- Skru rotationslaseren på stativet.

6.2 Arbejde med stativet uden fjernbetjening

1. Tryk på tænd/sluk-knappen på stativet.

▶ Stativet tændes.

1. Tryk på de relevante piletaster på stativets betjeningspanel for at køre stativet op eller ned.

6.3 Arbejde med stativ og lasermodtager/fjernbetjening 2,1

Før ibrugtagning skal lasermodtageren/fjernbetjeningen være parret med stativet for at muliggøre kommunikation for begge instrumenter.

Rotationslaseren bør også parres separat med lasermodtageren/fjernbetjeningen. På den måde opnår man den såkaldte trevejs-parring, som er forudsætningen for en automatisk justering af laserplanet.

1. Tryk på tænd/sluk-knappen på hhv. stativet og fjernbetjeningen samtidig i mindst 3 sekunder.

En vellykket parring vises med en kæde på lasermodtagerens/fjernbetjeningens display, på PRA 90 blinker alle lysdioder. De to instrumenter slukker automatisk efter denne visning.

1. Tænd stativet, rotationslaseren og lasermodtageren/fjernbetjeningen.

På displayet på lasermodtageren/fjernbetjeningen vises rotationslaseren inklusive stativet, den aktive trådløse forbindelse vises i form af en bølge.

Hvis der ikke er nogen aktiv trådløs forbindelse vises en advarselstrekant på displayet i stedet for bølgen.

6.4 Justering med det automatiske stativ PRA 90

Ved første ibrugtagning skal lasermodtageren/fjernbetjeningen parres med stativet.

1. Skru rotationslaseren på stativet. → Side 74
2. Tænd stativet, rotationslaseren og lasermodtageren/fjernbetjeningen. → Side 75
3. Juster nu højden af laserplanet manuelt → Side 75 eller automatisk → Side 75.

6.4.1 Manuel justering

Tryk på tasterne +/- på lasermodtageren/fjernbetjeningen eller på piletasterne på PRA 90 for at flytte det vandrette plan parallelt op eller ned.

6.4.2 Automatisk justering 7

1. Hold modtagersiden af lasermodtageren/fjernbetjeningen i den ønskede målhøjde og i retning af betjeningspanelet på PRA 90. Hold lasermodtageren/fjernbetjeningen rolig under justeringen, og sørg for, at der er frit udsyn mellem lasermodtager/fjernbetjening og rotationslaser.
2. Dobbeltklik på tasten Automatisk justering på lasermodtageren/fjernbetjeningen. Med endnu et dobbeltklik afsluttes justeringen.

- Dobbeltklikket starter justeringsprocessen for laserplanet, og stativet kører op eller ned. Mens denne står på, høres hele tiden et akustisk signal. Når laserstrålen rammer lasermodtagerens/fjernbetjeningens detektionsfelt, bevæges strålen hen imod markeringsmærket (referenceplan). Når positionen er opnået, og rotationslaseren er nivelleret, angiver en tone på fem sekunder, at processen er afsluttet. Endvidere vises symbolet for "automatisk justering" ikke længere.

1. Kontrollér højdeindstillingen på displayet.
2. Fjern lasermodtageren/fjernbetjeningen.

Hvis den automatiske justeringsproces ikke lykkedes, høres korte signaler, og symbolet for "automatisk justering" slukkes.

Overhold temperaturgrænseværdierne på -25 °C til +60 °C, hvis du opbevarer udstyret i bilen.

• Sørg altid for at holde gevindstangen fri for snavs og betonrester.
• Rengør kun rene og bløde klude til rengøring. De kan om nødvendigt vædes med ren alkohol eller lidt vand. Undlad at anvende andre væsker, da de kan angribe plastdelene.

Utilsigtet start ved transport. Isatte batterier kan medføre ukontrolleret start under transport af instrumentet, hvorved dette kan blive beskadiget.

▶ Transportér altid instrumentet uden batterier isat.

• Kør gevindstanden helt ned efter brug.
• Tag batteriet ud.
• Vip først nu stativbenene ind.
• Til transport eller forsendelse af udstyret skal enten Hilti-emballagen, Hilti-transporttasken eller en lignende egnet emballage anvendes.
• Efter længere transport af udstyret skal der altid foretages en kontrolmåling før brug.

Opbevaring

FORSIGTIG

Utilsigt beskadigelse på grund af defekte batterier. Lækkende batterier kan beskadige instrumentet.

▶ Opbevar altid instrumentet uden batterier isat.

• Opbevar instrumentet tørt og utilgængeligt for børn og uvedkommende personer.
• Hvis instrumentet er blevet vådt, bør det pakkes ud. Tør instrumenter, transportbeholder og tilbehør af (ved maks. 40 °C), og rengør dem.
• Udstyret må først pakkes ned igen og opbevares, når det er helt tørt.
• Efter længere tids opbevaring af udstyret skal der altid foretages en kontrolmåling før brug.
• Opbevar batteriet så køligt og tørt som muligt.

Opbevar aldrig batteriet i direkte sollys, på radiatorer eller i et vindue.

9 Fejlafhjælpning

Ved fejl, som ikke fremgår af denne tabel, eller som du ikke selv kan afhjælpe, beder vi dig om at kontakte Hilti Service.

9.1 Fejlafhjælpning

Fejl Mulig årsag Løsning
Stativ reagerer ikke.	Stativ ikke tændt.	▸ Tænd stativ.
	Stativ ikke parret.	▸ Foretag parring af fjernbetjening og stativ. → Side 75
Stativ kan ikke tændes.	Batteriet er ikke sat helt i eller tomt.	er Batteriet skal gå i indgreb med et hørbart klik, eller batteriet skal lades op.
Automatisk justering lykkedes ikke.	Den ønskede højde ligger uden for den mulige indstillingshøjde.	▸ Kontrollér indstillingshøjde.
	For kraftige vibrationer på grund ekstern påvirkning.	af Klap stativet helt ud, og sørg at det står stabilt.
	Stativ er uden for rækkevidde.	▸ Gå tættere på stativet med fjernbetjeningen, og/eller bevæg stativets betjeningspanel i retning af fjernbetjeningen.
Overvågningstilstand kunne ikke aktiveres.	Den ønskede højde ligger uden for den mulige indstillingshøjde.	▸ Kontrollér indstillingshøjde.
	For kraftige vibrationer på grund ekstern påvirkning.	af Klap stativet helt ud, og sørg at det står stabilt.
Overvågningstilstand kunne ikke aktiveres.	Stativ er uden for rækkevidde. ▶	Gå tættere på stativet med fjernbetjeningen, og/eller bevæg stativets betjeningspanel i retning af fjernbetjeningen.

10 RoHS (direktiv til begrænsning af anvendelsen af farlige stoffer)

Under følgende link finder du tabellen med farlige stoffer: qr.hilti.com/r56543.

Et link til RoHS-tabellen finder du i slutningen af denne dokumentation som QR-kode.

11 Bortskaffelse

ADVARSEL

Fare for personskader på grund af ukorrekt bortskaffelse! Sundhedsfare på grund af udtrængen af gasser eller væsker.

• Beskadigede batterier må under ingen omstændigheder sendes!
  Tildæk kontakterne med et ikke-ledende materiale, så kortslutninger undgås.
  Bortskaf batterier på en sådan måde, at børn ikke kan få fat på dem.
  Bortskaf batteriet hos din Hilti Store, eller henvend dig til det ansvarlige renovationsfirma.

Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes.

Materialerne skal dog sorteres, før de kan genvindes. I mange lande kan du aflevere dine udtjente produkter til Hilti, som derefter genvinder dem. Spørg Hiltis kundeservice eller din forhandler.

- Elværktøj, elektriske maskiner og batterier må ikke bortskaffes sammen med almindeligt husholdingsaffald!

12 Producentgaranti

Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hiltipartner.

13 FCC-erklæring (gælder i USA) / IC-erklæring (gælder i Canada)

FORSIGTIG

Forstyrrelse af trådløs modtagelse Ved anvendelse af produktet i boligområder kan der forekomme forstyrrelser af den trådløse modtagelse.

Dette instrument er blevet testet og fundet i overensstemmelse med grænserne for klasse A digitalt instrument, jf. afsnit 15 i FCC-reglerne. Disse grænser er fastlagt for at sikre rimelig beskyttelse mod skadelige forstyrrelser i erhvervsområder. Dette udstyr frembringer, bruger og kan udsende radiofrekvensenergi. Hvis det ikke installeres og anvendes i overensstemmelse med instruktionsbogen, kan det medføre skadelige forstyrrelser af radiokommunikation.
Der er imidlertid ingen garanti for, at forstyrrelser ikke kan opstå i specifikke installationer. Hvis dette udstyr forårsager skadelige forstyrrelser på radio- eller tv-modtagere, hvilket kan konstateres ved at tænde og slukke for instrumentet, opfordres brugeren til at forsøge at fjerne forstyrrelserne ved hjælp af en eller flere af følgende foranstaltninger: Drej eller flyt modtagerantennen. Forøg afstanden mellem instrumentet og modtageren. - Søg råd og vejledning hos forhandleren eller en erfaren radio/tv-tekniker.

Ændringer eller modifikationer, som ikke udtrykkeligt er godkendt af Hilti som værende i overensstemmelse med gældende regler, kan begrænse brugerens ret til at anvende instrumentet.

Produktet opfylder paragraf 15 i FCC-bestemmelserne og RSS-210 fra IC.

For ibrugtagningen gælder følgende to betingelser:

Dette instrument må ikke udsende skadelig stråling.

1.3.1 Symboler på produkten

1.2.1 Farehenvisninger

Typebetegnelse og serienummer står på typeskiltet.

2.1 Sikkerhetsanvisninger

Tilstand	Betydning
Den røde LED-en på batteriet lyser.	Batteriet lades
Den røde LED-en på batteriet lyser ikke.	Ladenivå 100 %

Under ladingen lyser den røde LED-en på batteriet.

5.1.3 Lade batteriet under drift

Hvis den automatiske nivelleringsprosessen ikke var vellykket, høres korte signaler, og symbolet for automatisk nivellering slukner.

Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti Service.

9.1 Feilsøking

Dette apparatet skal ikke forårsake skadelig stråling.
