Producttype	Gemotoriseerd statief
Merk	Hilti
Model	PRA 90
Transportlengte	94 cm
Gewicht	8 kg
Minimale hoogte (met roterende laser)	0,97 m
Maximale hoogte (met roterende laser)	1,95 m
Totale slag	54 cm
Minimale verplaatsingsstap	0,25 mm
Maximaal ondersteund gewicht	5 kg
Nominale spanning	7,2 V (Li-Ion accu)
Netvoeding	115-230 V via PRA 85 blok
Accutype	PRA 84, Li-Ion
Bedrijfstemperatuur	-20 °C tot 60 °C
Opslagtemperatuur	-25 °C tot 60 °C
Beschermingsklasse	IP 56
Radiofrequentie	2,4 GHz (2 400-2 483,5 MHz)
Communicatiebereik (voorkant)	50 m
Communicatiebereik (zijkant/achterkant)	30 m
Compatibiliteit laserontvangers	PRA 30, PRA 30G, PRA 300
Automatische oriëntatie	Ja (met de lasers PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S)
Statiefschroefdraad	5/8" x 11 mm
Materialen	Kunststof, metaal
Inhoud van de levering	Statief PRA 90, accu PRA 84, voeding PRA 85, transportband, gebruiksaanwijzing, fabrikantcertificaat

Veelgestelde vragen - PRA 90 HILTI

Hoe zet ik het PRA 90 statief aan?

Druk op de Aan/Uit-toets op het bedieningspaneel. Als het apparaat niet reageert, controleer dan of de accu goed is vastgeklikt en opgeladen.

Welke accu moet ik gebruiken met de PRA 90?

Gebruik uitsluitend de Li-Ion Hilti PRA 84 accu. Gebruik voor het opladen alleen de voedingsadapter PRA 85 of de sigarettenaanstekerstekker PRA 86.

Hoe koppel ik het statief en de afstandsbediening?

Druk tegelijkertijd minstens 3 seconden op de Aan/Uit-toetsen van het statief en de afstandsbediening. Een succesvolle koppeling wordt aangegeven door een ketting op het scherm van de afstandsbediening en het knipperen van alle LED's van de PRA 90.

Wat moet ik doen als het statief niet reageert?

Controleer eerst of het statief is ingeschakeld en of de accu goed is geplaatst en opgeladen. Zorg ervoor dat de koppeling met de afstandsbediening actief is. Als het probleem aanhoudt, neem dan contact op met de Hilti-service.

Wat is de maximale werkhoogte met de PRA 90?

Met een gemonteerde roterende laser is de maximale hoogte 1,95 m. De minimale hoogte is 0,97 m. De totale slag van het statief is 54 cm.

Hoe reinig en onderhoud ik het statief?

Reinig het met een zachte, schone doek, eventueel bevochtigd met wat water of pure alcohol. Gebruik geen andere vloeistoffen. Zorg ervoor dat de schroefdraadstang vrij is van vuil. Bewaar het apparaat op een droge plaats tussen -25 °C en 60 °C.

Kan ik het statief buitenshuis gebruiken bij regenachtig weer?

Ja, de PRA 90 heeft beschermingsklasse IP 56, wat het beschermt tegen waterspatten en stof. Veeg het echter na gebruik in de regen af en droog het voordat u het opbergt.

Hoe vervoer ik de PRA 90 veilig?

Verwijder vóór het transport de accu en laat de schroefdraadstang volledig zakken. Sluit de poten van het statief. Gebruik de meegeleverde transportband of de Hilti verzenddoos om schade te voorkomen.

Wat moet ik doen als de automatische oriëntatie mislukt?

Het falen kan worden veroorzaakt door een doelhoogte buiten het instelbereik, overmatige trillingen of onvoldoende bereik. Controleer de stabiliteit van het statief, breng de afstandsbediening dichterbij en zorg ervoor dat de laserontvanger goed op het bedieningspaneel is gericht.

Welke roterende lasers zijn compatibel met de automatische oriëntatie van de PRA 90?

De automatische oriëntatie werkt met de roterende lasers PR 30-HVS A12, PR 30-HVSG A12 en PR 300-HV2S van Hilti, speciaal ontworpen voor communicatie tussen drie apparaten. Met andere lasers is alleen handmatig gebruik mogelijk.

GEBRUIKSAANWIJZING PRA 90 HILTI

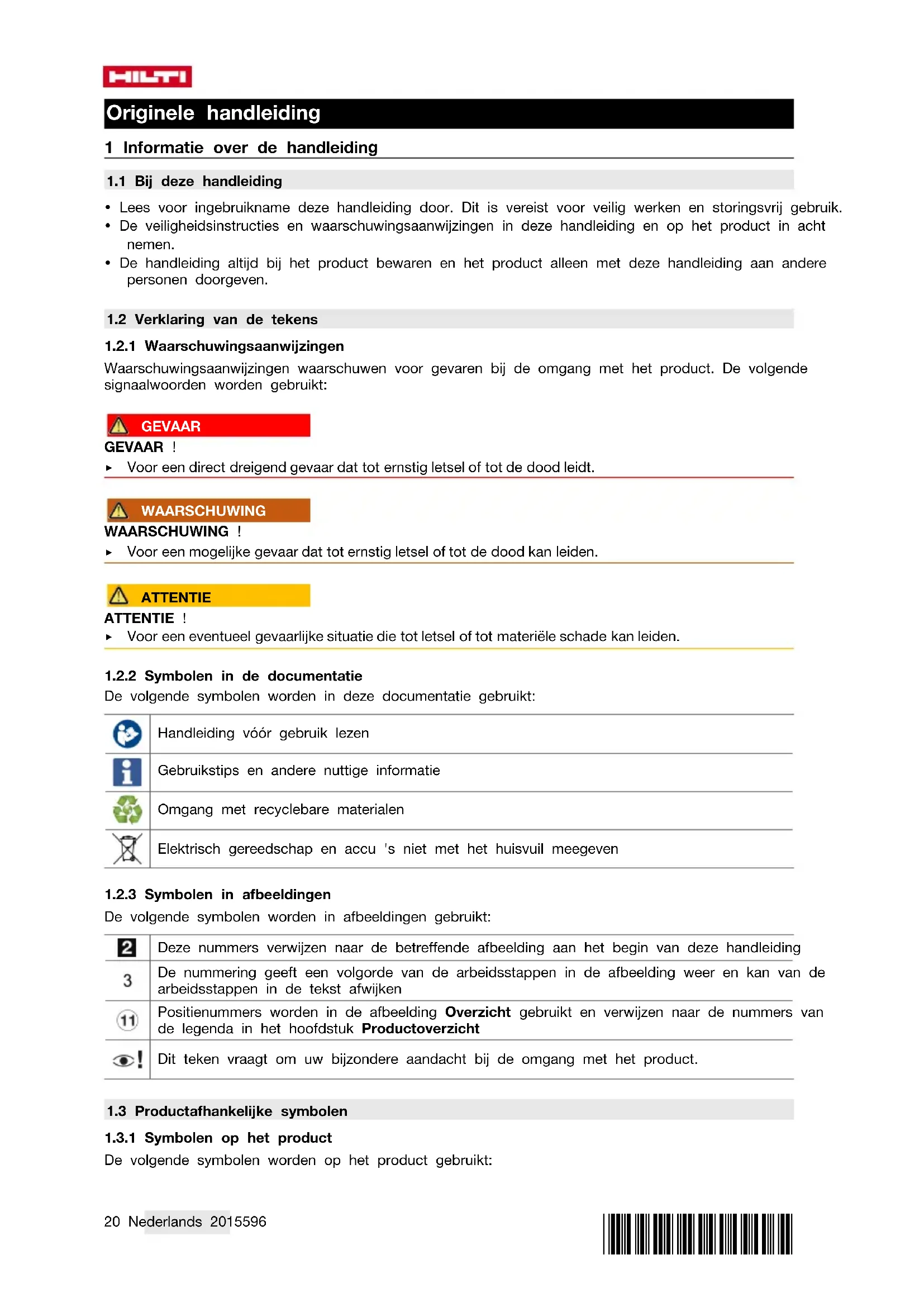

Originele handleiding

1 Informatie over de handleiding

1.1 Bij deze handleiding

• Lees voor ingebruikname deze handleiding door. Dit is vereist voor veilig werken en storingsvrij gebruik.
• De veiligheidsinstructies en waarschuwingsaanwijzingen in deze handleiding en op het product in acht nemen.
• De handleiding altijd bij het product bewaren en het product alleen met deze handleiding aan andere personen doorgeven.

1.2 Verklaring van de tekens

1.2.1 Waarschuwingsaanwijzingen

Waarschuwingsaanwijzingen waarschuwen voor gevaren bij de omgang met het product. De volgende signaalwoorden worden gebruikt:

GEVAAR

GEVAAR !

▶ Voor een direct dreigend gevaar dat tot ernstig letsel of tot de dood leidt.

WAARSCHUWING

WAARSCHUWING !

▶ Voor een mogelijke gevaar dat tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

ATTENTIE !

- Voor een eventueel gevaarlijke situatie die tot letsel of tot materiële schade kan leiden.

1.2.2 Symbolen in de documentatie

De volgende symbolen worden in deze documentatie gebruikt:

Handleiding vóór gebruik lezen

Gebruikstips en andere nuttige informatie

Omgang met recyclebare materialen

Elektrisch gereedschap en accu 's niet met het huisvuil meegeven

1.2.3 Symbolen in afbeeldingen

De volgende symbolen worden in afbeeldingen gebruikt:

2	Deze nummers verwijzen naar de betreffende afbeelding aan het begin van deze handleiding
3	De nummering geeft een volgorde van de arbeidsstappen in de afbeelding weer en kan van de arbeidsstappen in de tekst afwijken
11	Positienummers worden in de afbeelding Overzicht gebruikt en verwijzen naar de nummers van de legenda in het hoofdstuk Productoverzicht
	Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product.

1.3 Productafhankelijke symbolen

1.3.1 Symbolen op het product

De volgende symbolen worden op het product gebruikt:

1.4 Productinformatie

HILTI producten zijn bestemd voor de professionele gebruiker en mogen alleen door geautoriseerd, vakkundig geschoold personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren. Het product en zijn hulpmiddelen kunnen gevaar opleveren als ze door ongeschoolde personen op ondeskundige wijze of niet volgens de voorschriften worden gebruikt.

De typeaanduiding en het serienummer staan op het typeplaatje.

- Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan onze dealers of service-centers.

Productinformatie

Automatisch statief PRA 90
Generatie 01
Serienr.

1.5 Conformiteitsverklaring

Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de geldende voorschriften en normen. Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie.

De technische documentatie is hier te vinden:

2.1 Veiligheidsinstructies

Naast de veiligheidstechnische aanwijzingen in de afzonderlijke hoofdstukken van deze handleiding, resp. de veiligheidstechnische aanwijzingen van de betreffende handleidingen van de gebruikte rotatielaser, moeten de volgende bepalingen te allen tijde strikt in acht worden genomen.

Algemene veiligheidsinstructies

Maak geen veiligheidsinrichtingen onklaar en verwijder geen instructie- en waarschuwingsopschriften.

Correcte inrichting van het werkgebied

• Scherm de meetplaats af en let er bij het opstellen van het apparaat op dat de straal niet op andere personen of op uzelf wordt gericht.
  Wanneer u op ladders werkt, neem dan geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en altijd in evenwicht bent.
• Let erop dat het apparaat op een vlakke en stabiele ondergrond wordt opgesteld (zonder vibratie!).
• Gebruik het apparaat alleen binnen de vastgestelde toepassingsgrenzen.
• Let er bij het opstellen en het bedienen van het statief op dat zich geen lichaamsdelen onder het statief bevinden.
• Het statief niet gebruiken als hefapparaat of als hulp bij het heffen.
• Houd kinderen uit de buurt. Houd andere personen uit de buurt van het werkgebied.
• Bij het plaatsen van het statief binnen op de ondergrond letten, het statief kan krassen in de ondergrond veroorzaken.

Elektromagnetische compatibiliteit

Hoewel het apparaat voldoet aan de strenge wettelijke voorschriften, kan Hilti de mogelijkheid niet uitsluiten dat het apparaat door sterke straling wordt gestoord, hetgeen tot een incorrecte werking kan leiden. In dit geval of wanneer u niet zeker bent dienen controlemeting te worden uitgevoerd. Ook kan Hilti niet uitsluiten dat andere apparaten (bijv. navigatie-inrichtingen van vliegtuigen) worden gestoord.

Algemene veiligheidsmaatregelen

• Controleer het apparaat alvorens het te gebruiken. Laat het apparaat in geval van beschadiging repareren door een Hilti service-center.
  Houd het PRA 90 draadeind altijd vrij van alle voorwerpen/lichaamsdelen resp. van vuil.

HILTI

• Geen vingers of andere lichaamsdelen steken in de buizen van de benen van het statief, of in andere plekken waar letsel kan ontstaan.
  Ook al is het apparaat gemaakt voor zwaar gebruik op bouwplaatsen, toch dient het, evenals andere elektrische apparaten, zorgvuldig te worden behandeld.
• Hoewel het apparaat beschermd is tegen het binnendringen van vocht, dient u het apparaat droog te maken alvorens het in de transportcontainer te plaatsen.
• Gebruik de netvoeding alleen voor het elektriciteitsnet.
  Zorg ervoor dat het apparaat en de netvoeding geen obstakel vormen dat ertoe kan leiden dat mensen vallen en letsel oplopen.
• Zorg voor een goede verlichting van het werkgebied.
• Controleer de verlengsnoeren regelmatig en vervang deze wanneer ze beschadigd zijn. Wordt de netvoeding of het verlengsnoer tijdens de werkzaamheden beschadigd, dan mag u het niet aanraken. Haal de stekker uit het stopcontact. Beschadigde voedings- en verlengsnoeren houden het risico van een elektrische schok in.
• Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
  ▶ Bescherm het snoer tegen hitte, olie en scherpe randen.
• Gebruik de netvoeding nooit in vuile of natte toestand. Vocht of stof dat zich aan het oppervlak van de netvoeding hecht, met name van geleidend materiaal, kan onder ongunstige omstandigheden tot een elektrische schok leiden. Laat daarom verontreinigde apparaten, met name wanneer er vaak geleidend materiaal wordt bewerkt, regelmatig controleren door de Hilti-service.
  ▶ Raak de contacten niet aan.
• De meegeleverde draaggordel gebruiken, om het dragen van de PRA 90 te vereenvoudigen. Bij het vervoeren van de PRA 90 in acht nemen dat u geen letsel toebrengt aan uzelf of aan derden. Bij het transport moet in het bijzonder worden gelet op de positie van de punten van de benen.
• Controleer dat het draadeind na het gebruik van de PRA 90 vóór het samenklappen van de statiefbenen compleet omlaagbewogen is.

Gebruik en onderhoud van accugereedschappen

• Gebruik uitsluitend de voor uw apparaat goedgekeurde accu's. Bij het gebruik van andere accu's of het gebruik van accu's voor andere doeleinden is er kans op brand en bestaat er explosiegevaar.
• Stel de accu's niet bloot aan hoge temperaturen of aan vuur. Hierbij is sprake van explosiegevaar.
• De accu's mogen niet uit elkaar genomen, ineengedrukt, tot boven de 80 °C (176 °F) worden verhit of verbrand. Anders bestaat er gevaar voor vuur, verbranding door bijtend zuur en explosie.
• Voorkom dat er vocht binnendringt in de accu. Binnengedrongen vocht kan kortsluiting en chemische reacties veroorzaken en brandwonden of brand tot gevolg hebben.
• Neem de bijzondere richtlijnen voor het transport, de opslag en het gebruik van Li-ion accu's in acht.
• Voorkom kortsluiting van de accu. Controleer alvorens de accu in het apparaat te plaatsen of de contacten van de accu en het apparaat vrij zijn. Worden de contacten van een accu kortgesloten, dan bestaat het risico van vuur, verbranding door bijtend zuur en explosie.
• Beschadigde accu's (bijv. accu's met scheuren, gebroken onderdelen, verbogen, teruggeduwde en/of losgetrokken contacten) mogenniet wordenopgeladen en ook niet opnieuw worden gebruikt.
• Gebruik voor het apparaat en het opladen van de accu alleen de netvoeding PRA 85 of het auto-laadsnoer PRA 86. Anders kan het apparaat beschadigd worden.

3 Beschrijving

3.1 Productoverzicht

① Rotatielaser
② Laserbevestiging 5/8"
③ Statiefkop
④ Accuvak
⑤ Uittrekbare steun
⑥ Bedieningspaneel
⑦ Laadtoestandsaanduiding
⑧ Hoogteregeling
⑨ LED-weergave
⑩ Aan/uit-toets

3.2 Correct gebruik

Het beschreven product is een automatisch statief waarop een rotatielaser kan worden gemonteerd. De hoogte van het statief kan via het bedieningspaneel of via een afstandsbediening worden aangepast. Met het statief en de daarop gemonteerde rotatielaser is het mogelijk een horizontaal laservlak op een bepaalde doelhoogte te bereiken, metermarkeringen aan te brengen, een horizontale hoogte uit te lijnen of te controleren.

• Gebruik voor dit product alleen de Hilti Lithium-ion-accu PRA 84.
• Gebruik voor deze accu's alleen de Hilti netvoeding PRA 85.

Het statief kan op twee verschillende manieren worden bediend: Via het bedieningspaneel direct op het statief, of met een Hilti laserontvanger/afstandsbediening (in combinatie met een Hilti rotatielaser voor automatisch uitrichten en bewaking).

Compatibele laserontvangers/afstandsbedieningen:

• PRA 30
• PRA 30G
• PRA 300

3.3 Automatisch uitrichten

Het statief kan met de Hilti rotatielasers PR 30-HVS A12, PR 30-HVSG A12 of PR 300-HV2S automatisch worden uitgelijnd. Deze rotatielasers zijn speciaal op de PRA 90 afgestemd en bezitten een 3-apparatencommunicatie tussen het statief, de rotatielaser en de bijbehorende laserontvanger /afstandsbediening.

In combinatie met deze 3 componenten kan een laservlak automatisch op een exact punt worden uitgelijnd. Het is voldoende om de doelhoogte met behulp van de laserontvanger/afstandsbediening aan te geven en de PRA 90 richt het laservlak van de rotatielaser exact op de betreffende hoogte. Bij gebruik van een andere rotatielaser is automatisch uitrichten niet mogelijk.

3.4 Laadtoestandsaanduiding

Bij het opladen in het apparaat, tijdens het gebruik

Toestand Betekenis
4 LED's branden. Laadtoestand 100%
3 LED's branden, 1 LED knippert. Laadtoestand	≥ 75%
2 LED's branden, 1 LED knippert. Laadtoestand	≥ 50%
1 LED brandt, 1 LED knippert.	Laadtoestand ≥ 25%
1 LED knippert.	Laadtoestand < 25%

Tijdens het opladen buiten het apparaat

Toestand Betekenis
Rode LED op de accu brandt.	Accu wordt opgeladen
Rode LED op de accu brandt niet. Laadtoestand	100%

3.5 Standaard leveringsomvang

Automatisch statief PRA 90, Li-ion accu PRA 84, netvoeding PRA 85, draagriem, handleiding, fabriekscertificaat.

Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti Store, of onder: www.hilti.group

Nominale spanning	7,2 V
Nominale stroom	1.500 mA
Communicatiebereik met PRA 30 in de richting van het bedieningspaneel van het statief	50 m(164 ft)
Communicatiebereik met PRA 30 in de zijdelingse of tegenge-stelde richting van het bedieningspaneel van het statief	30 m(98 ft - 10 in)
Transportlengte	94 cm(37 in)
Gewicht	8 kg(18 lb)
Draaggewicht	≤ 5 kg(≤ 11 lb)
Maximale hoogte (met rotatielaser)	1,95 m(6 ft - 4,8 in)
Minimale hoogte (met rotatielaser)	0,97 m(3,18 ft)
Maximale gebruikshoogte boven referentiehoogte	2.000 m(6.561 ft - 10 in)
Maximale relatieve luchtvochtigheid	80%
Totale verplaatsingsafstand	54 cm(21 in)
Kleinste verplaatsafstand	0,25 mm(0,010 in)
Bedrijfstemperatuur	-20 °C ... 60 °C(-4 °F ... 140 °F)
Opslagtemperatuur	-25 °C ... 60 °C(-13 °F ... 140 °F)
Veiligheidsklasse	IP 56
Schroefdraad van het statief	58 " x 11 mm (0,43")
Stralingsvermogen	1,1 dBm
Frequentie	2.400 MHz ... 2.483,5 MHz

Nominale spanning	7,2 V
Maximale spanning in gebruik of bij het opladen tijdens het gebruik bruik	-3 V
Laadtijd bij 32 °C (+90°F)	130 min
Bedrijfstemperatuur	-20 °C ... 50 °C(-4 °F ... 122 °F)
Opslagtemperatuur (droog)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Laadtemperatuur	0 °C ... 40 °C(32 °F ... 104 °F)
Gewicht	0,3 kg(0,7 lb)

Netstroomvoeding	115 V ... 230 V
Netfrequentie	47 Hz ... 63 Hz
Nominaal vermogen	36 W
Nominale spanning	12 V
Bedrijfstemperatuur	0 °C ... 40 °C(32 °F ... 104 °F)
Opslagtemperatuur (droog)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Gewicht	0,23 kg(0,51 lb)

5 Ingebruikneming

5.1 Accu laden

Dit statief mag alleen met de Hilti accu PRA 84 worden gebruikt.

▶ Laad de accu's voor het eerste gebruik volledig op.

5.1.1 Opladen van de accu in het appara

WAARSCHUWING

Gevaren door elektrische stroom. Binnendringende vloeistoffen kunnen tot kortsluiting en explosie van de netvoeding leiden. Dit kan zwaar letsel en brandwonden tot gevolg hebben!

- De netvoeding PRA 85 mag alleen "binnenshuis" worden gebruikt.

1. Plaats het accu-pack in het batterijvak.
2. Draai de vergrendeling totdat de laadaansluiting van de accu zichtbaar wordt.
3. Sluit de stekker van de netvoeding of het auto-laadsnoer aan op de accu.
4. Verbind de netvoeding of het auto-laadsnoer met de stroomvoorziening.

De actuele laadtoestand wordt doordeaccu-aanduiding op het ingeschakelde statiefweergegeven.

5.1.2 Opladen van de accu buiten het apparaat

WAARSCHUWING

Gevaren door elektrische stroom. Binnendringende vloeistoffen kunnen tot kortsluiting en explosie van de netvoeding leiden. Dit kan zwaar letsel en brandwonden tot gevolg hebben!

- De netvoeding PRA 85 mag alleen "binnenshuis" worden gebruikt.

1. Trek de accu uit het apparaat en sluit de stekker van de netvoeding of het auto-laadsnoer aan.
2. Verbind de netvoeding of het auto-laadsnoer met de stroomvoorziening.

Tijdens het opladen brandt de rode LED op de accu.

5.1.3 Opladen van de accu tijdens het gebruik

1. Draai de sluiting zo dat de laadaansluiting van de accu zichtbaar wordt.

2. Steek de stekker van de netvoeding in de accu.

- Het statief werkt tijdens het opladen en de laadtoestand wordt via de LED's op het apparaat weergegeven.

5.2 Accu aanbrengen

Controleer vóór het aanbrengen of de contacten van de accu en de contacten in het statief schoon zijn.

1. Schuif de accu in de bevestiging op het statief.
2. Draai de vergrendeling twee kartels rechtsom, tot het vergrendelingssymbool verschijnt.

5.3 Accu verwijderen

1. Draai de vergrendeling twee kartels linksom, tot het ontgrendelingssymbool verschijnt.
2. Trek de accu uit het apparaat.

6 Bediening

6.1 Rotatielaser op statief monteren

Monteer alleen apparaten met een gewicht tot maximaal 5 kg (11 lbs).

▶ Schroef de rotatielaser op het statief.

6.2 Werken met het statief zonder afstandsbediening

1. Druk de aan/uit-toets van het statief in.
   ▶ Het statief schakelt zichzelf in.

2. Druk op de overeenkomstige pijltoetsen op het bedieningspaneel van het statief, om het statief omhoog of omlaag te laten bewegen.

6.3 Werken met statief en laserontvanger/afstandsbediening

Voor het gebruik moet de laserontvanger/afstandsbediening worden gepaird met het statief, om communicatie tussen de beide apparaten mogelijk te maken.

De rotatielaser moet afzonderlijk ook met de laserontvanger/afstandsbediening gepaird zijn. Zo wordt de 3-appratenpairing verkregen, die de voorwaarde vormt voor een automatische uitrichting van het laservlak.

1. Druk de Aan/Uit-toetsen van de afstandsbediening en het statief gelijktijdig in en houd deze ten minste 3 seconden ingedrukt.

- Een succesvolle pairing wordt korte tijd weergegeven door een ketting op het display van de laserontvanger/afstandsbediening, bij de PRA 90 knipperen alle LED's. Beide apparaten schakelen na de weergave automatisch uit.

1. Schakel het statief, de rotatielaser en de laserontvanger/afstandsbediening in.

▶ Op het display van de laserontvanger/afstandsbediening wordt de rotatielaser inclusief statief weergegeven, de actieve radiografische verbinding wordt als golf weergegeven.
- Zonder actieve radiografische verbinding verschijnt op het display in plaats van de golf een gevarendriehoek.

6.4 Uitlijnen met het automatische statief PRA 90

Bij het eerste gebruik moet de laserontvanger/afstandsbediening worden gepaird met het statief.

1. Schroef de rotatielaser op het statief. → Pagina 26
2. Schakel het statief, de rotatielaser en de laserontvanger/afstandsbediening in. → Pagina 26
3. Richt de hoogte van het laservlak nu handmatig → Pagina 27 of automatisch → Pagina 27 uit.

6.4.1 Handmatig uitlijnen

Druk op de laserontvanger/afstandsbediening de toetsen +/- of op de PRA 90 de pijltoetsen in, om het horizontale vlak naar boven resp. naar beneden te verschuiven.

6.4.2 Automatisch uitrichten 7

1. Houd de ontvangerzijde van de laserontvanger/afstandsbediening op de gewenste doelhoogte en in de richting van het bedieningspaneel van de PRA 90. Houd de laserontvanger/afstandsbediening tijdens het uitrichten rustig en zorg voor vrij zicht tussen de laserontvanger/afstandsbediening en rotatielaser.
2. Dubbelklik op de toets automatisch uitrichten op de laserontvanger/afstandsbediening. Door nogmaals dubbelklikken wordt de uitrichting beëindigd.

- Na het dubbelklikken start het uitrichtingsproces van het laservlak, en het statief beweegt omhoog of omlaag. Gedurende de uitrichtingsprocedure klinkt een voortdurend akoestisch signaal. Zodra de laserstraal op het ontvangstveld van de laserontvanger/afstandsbediening schijnt, wordt de straal naar de markeerkerf (referentievlak) bewogen. Nadat de positie bereikt is en de rotatielaser is ingesteld, geeft een geluidssignaal van vijf seconden aan dat het proces is afgesloten. Bovendien wordt het symbool van de automatische uitrichting niet meer weergegeven.

1. Controleer de hoogte-instelling op het display.
2. Verwijder de laserontvanger/afstandsbediening.

Als het automatische uitrichtingsproces niet succesvol was, klinken korte signalen en dooft het signaal van het automatisch uitrichten.

7 Verzorging en onderhoud

Neem de temperatuurgrenswaarden van -25 °C (-13 °F) tot +60 °C (140 °F) in acht, als u uw uitrusting in het interieur van een voertuig wilt bewaren.

• Houd het draadeinde altijd vrij van grof vuil en betonresten.
• Alleen met schone en zachte doeken reinigen. Zo nodig met zuivere alcohol of wat water bevochtigen. Gebruik geen andere vloeistof, omdat de kunststof delen hierdoor kunnen worden aangetast.

8 Transport en opslag

Transport

ATTENTIE

Onbedoeld in werking treden tijdens transport. Door aangebrachte accu's kan het apparaat tijdens het transport onbedoeld in werking treden en beschadigd worden.

• Transporteer het apparaat altijd zonder aangebrachte accu's.
• De draadstang na het gebruik volledig omlaagbrengen.
• De accu verwijderen.
• Pas nu de statiefpoten inklappen.
• Gebruik voor het transport of de verzending van uw uitrusting de kartonnen verzenddoos van Hilti, de Hilti transporttas of een gelijkwaardige verpakking.
• Voer na langdurig transport van uw uitrusting vóór het gebruik altijd een controlemeting uit.

Opslag

ATTENTIE

Onbedoelde beschadiging door een defecte accu. Lekkende accu's kunnen het apparaat beschadigen.

▶ Bewaar het apparaat altijd zonder aangebrachte accu's.
- Bewaar het apparaat droog en buiten bereik van kinderen en onbevoegde personen.
- Apparaten die nat zijn geworden, dienen te worden uitgepakt. Apparaten, transportcontainers en toebehoren moeten bij maximaal 40 °C (104 °F) worden gedroogd en gereinigd.
- De uitrusting pas weer inpakken en opslaan als alles helemaal droog is.

- Voer na langdurige opslag van uw uitrusting vóór het gebruik altijd een controlemeting uit.

- Sla de accu zo koel en droog mogelijk op.

Bewaar accu's nooit in de zon, op een verwarming of achter een raam.

9 Hulp bij storingen

Bij storingen die niet in deze tabellen zijn aangegeven of die niet zelf kunnen worden verholpen, kunt u zich tot onze Hilti service wenden.

9.1 Hulp bij storingen

Storing Mogelijke oorzaak	Remedie
Statief reageert niet. Statief niet ingeschakeld.	Statief inschakelen.
	Statief niet gepaird.	Afstandsbediening met statief pairen. → Pagina 26
Statief kan niet worden ingeschakeld.	Accu niet volledig aangebracht of leeg.	Accu met een hoorbare klik vergrendelen resp. accu opladen.
Automatisch uitrichten niet succesvol.	De gewenste hoogte ligt buiten de mogelijke instelhoogte.	Instelhoogte controleren.
	Te sterke trillingen door externe invloeden.	Statief volledig uitklappen en controleren of dit stevig staat.
	Statief bevindt zich buiten het bereik.	Met de afstandsbediening dichter naar het statief gaan en/of het bedieningspaneel van het statief in de richting van het afstandsbediening uitrichten.
Instellen van de bewakingsmodus is niet succesvol.	De gewenste hoogte ligt buiten de mogelijke instelhoogte.	Instelhoogte controleren.
	Te sterke trillingen door externe invloeden.	Statief volledig uitklappen en controleren of dit stevig staat.
	Statief bevindt zich buiten het bereik.	Met de afstandsbediening dichter naar het statief gaan en/of het bestieningspaneel van het statief in de richting van het afstandsbediening uitrichten.

10 RoHS (richtlijn voor het beperken van het gebruik van gevaarlijke stoffen)

Onder de volgende link vindt u de tabel met gevaarlijke stoffen: qr.hilti.com/r56543.

Aan het einde van deze documentatie vindt u een link naar de RoHS-tabel, als QR-code.

11 Recycling

WAARSCHUWING

Gevaar voor letsel door niet-vakkundige recycling! Gevaren voor de gezondheid als gevolg van uittredende gassen of vloeistoffen.

▶ Verzend of verstuur geen beschadigde accu's!
- Dek de aansluitingen met een niet-geleidend materiaal af, om kortsluiting te vermijden.
▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden.
▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf.

Hilti producten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.

12 Fabrieksgarantie

- Neem bij vragen over de garantievoorwaarden contact op met uw lokale Hilti-dealer.

13 FCC-aanwijzing (van toepassing in de USA) / IC-aanwijzing (van toepassing in Canada)

ATTENTIE

Storing van de radio-ontvangst Door het gebruik van het product in woongebieden kunnen storingen van de radio-ontvangst optreden.

• Dit apparaat is tijdens testen binnen de limieten gebleven die in alinea 15 van de FCC-bepalingen voor digitale apparaten van klasse A zijn vastgelegd. Deze grenswaarden voorzien in een toereikende bescherming tegen storende straling bij de installatie in industriële omgevingen. Apparaten van dit type produceren en gebruiken hoge frequenties en kunnen deze ook uitstralen. Wanneer ze niet volgens de instructies worden geïnstalleerd en gebruikt, kunnen ze daarom leiden tot storingen bij de radio- ontvangst.
  Er kan echter niet worden gegarandeerd dat zich bij bepaalde installaties geen storingen kunnen voordoen. Ingeval dit apparaat storingen bij de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door het uit- en vervolgens weer in te schakelen, is de gebruiker verplicht de storingen door middel van de volgende maatregelen op te heffen: Richt de ontvangstantenne opnieuw uit of verplaats deze. Vergroot de afstand tussen het apparaat en de ontvanger. Vraag uw leverancier of een ervaren radio- of televisietechnicus om hulp.

Veranderingen of modificaties die niet uitdrukkelijk door Hilti zijn toegestaan, kunnen het recht van de gebruiker beperken om het apparaat in bedrijf te nemen.

Dit gereedschap komt overeen met paragraaf 15 van de FCC-bepalingen en RSS-210 van de IC.

Voor de ingebruikneming moet aan de twee volgende voorwaarden zijn voldaan:

Dit apparaat mag geen schadelijke straling veroorzaken.

Het apparaat moet alle stralingen opnemen, inclusief stralingen die voor een ongewenste werking zorgen.

▶ Le trépied se met en marche.

2.1 Instructiuni de protectie a muncii
