| Produkta veids | Motorizēts trīskājis |
| Zīmols | Hilti |
| Modelis | PRA 90 |
| Transporta garums | 94 cm |
| Svars | 8 kg |
| Minimālais augstums (ar rotācijas lāzeri) | 0,97 m |
| Maksimālais augstums (ar rotācijas lāzeri) | 1,95 m |
| Kopējā gaita | 54 cm |
| Minimālais pārvietojuma solis | 0,25 mm |
| Maksimālais atbalstītais svars | 5 kg |
| Nominālais spriegums | 7,2 V (Li-Ion akumulators) |
| Tīkla barošana | 115-230 V caur PRA 85 bloku |
| Akumulatora tips | PRA 84, Li-Ion |
| Darba temperatūra | -20 °C līdz 60 °C |
| Uzglabāšanas temperatūra | -25 °C līdz 60 °C |
| Aizsardzības klase | IP 56 |
| Radio frekvence | 2,4 GHz (2 400-2 483,5 MHz) |
| Sakaru diapazons (priekšpuse) | 50 m |
| Sakaru diapazons (sāns/aizmugure) | 30 m |
| Lāzera uztvērēju saderība | PRA 30, PRA 30G, PRA 300 |
| Automātiskā orientācija | Jā (ar lāzeriem PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S) |
| Trīskāja vītne | 5/8" x 11 mm |
| Materiāli | Plastmasa, metāls |
| Piegādes saturs | Trīskājis PRA 90, akumulators PRA 84, barošanas bloks PRA 85, transporta siksna, lietošanas instrukcija, ražotāja sertifikāts |
Bieži uzdotie jautājumi - PRA 90 HILTI
Lietotāju jautājumi par PRA 90 HILTI
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Trijkājs PDF formātā bez maksas! Atrodiet savu rokasgrāmatu PRA 90 - HILTI un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. PRA 90 zīmola HILTI.
LIETOŠANAS INSTRUKCIJA PRA 90 HILTI
Iv Originālā lietošanas instrukcija 114
It Originali naudojimo instrukcija 124
Originālā lietošanas instrukcija
1 Informācija par lietošanas instrukciju
- Pirms ekspluatācijas sākšanas obligāti izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem.
- levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā lietošanas instrukcijā un uz izstrādājuma.
- Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un, nododot izstrādājumu citai personali, vienmēr dotiet līdzi šo lietošanas instrukciju.
1.2 Apzīmējumu skaidrojums
1.2.1 Brīdinājumi
Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:
BİSTAMI!
BİSTAMI! !
▶ Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.
BRĪDINĀJUMS!
BRĪDINĀJUMS! !
- Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.
IEVĚROT PIESARDZÍBU!
UZMANIBU! !
Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.
1.2.2 Dokumentācijā lietotie simboli
Šajā dokumentācijā tiek lietoti šādi simboli:
Pirms lietošanas izlasiet instrukciju
Norādījumi par lietošanu un cita noderīga informācija
Rīcība ar otrreiz pārstrādājamiem materiāliem
Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.
1.2.3 Attēlos lietotie simboli
Attēlos tiek lietoti šādi simboli:
Šie skaitli norāda uz attiecīgajiem attēliem, kas atrodami šīs instrukcijas sākumā.
Numerācija attēlos atbilst veicamo darbību secībai un var atšķirties no darbību apraksta tekstā.
Pozīciju numuri tiek lietoti attēlā Pārskats un norāda uz legendas numuriem sadaļā Izstrādājuma pārskats.
Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.
1.3 Simboli atkaribā no izstrādājuma
1.3.1 Simboli uz izstrādājuma
Uz izstrādājuma tiek lietoti šādi simboli:
Lietot tikai telpās
1.4 Izstrādājuma informācija
HILTI izstrādājumi ir paredzēti profesionāliem lietotājiem, un to darbināšanu, apkopi un tehniskā stāvokļa uzturēšanu drīkst veikt tikai kvalificēts, atbilstīgi apmācīts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem, kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem. lekārtas tipa apzīmējums un sērijas numurs ir norādīti uz identifikācijas datu plāksnītes.
▶ lerakstiet sērijas numuru zemāk redzamajā tabulā. Izstrādājuma dati jānorāda, vēršoties mūsu pārstāvnie-cībā vai servisā.
Izstrādājuma dati
| Automātiskais statīvs PRA 90 | |
| Paaudze 01 | |
| Sērijas Nr. |
1.5 Atbilstības deklarācija
Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās.
Tehniskā dokumentācija ir saglabāta šeit:
Līdzās atseviškās šīs lietošanas instrukcijas nodalās ietvertajiem drošības tehnikas norādījumiem vai attiecīgo rotējošo lāzeru lietošanas instrukcijās ietvertajai informācijai par drošības tehniku vienmēr obligāti jāievēro šādi nosacījumi.
Vispārīgie drošības norādījumi
Nepadariet neefektīvus ierīces drošības elementus un nenoņemiet norādījumu un brīdinājuma zīmes.
Pareiza darba vietas ierīkošana
Nodrošiniet mērījumu veikšanas vietu un uzstādiet iekārtu tā, lai lāzera stars nebūtu pavērsts ne pret citām personām, ne Jums pašiem.
Ja Jüs strādājat pakāpušies uz kāpnēm vai paaugstinājumiem, vienmēr ienemiet stabilu pozu. Rūpējieties par stingru pozīciju un vienmēr saglabājiet līdzsvara stāvokli.
▶ Pievērsiet uzmanību tam, lai iekārta būtu uzstādīta uz līdzenas un stabilas pamatnes, kas nepieļauj vibrāciju.
▶ Lietojiet iekārtu tikai paredzētajā diapazonā.
- Pirms statīva uzstādīšanas un kustības vadīšanas jāpārliecinās, ka zem tā neatrodas neviena kermana daļa.
▶ Nelietojiet statīvu kā pacelšanas instrumentu vai pacelšanas palīglīdzekli.
▶ Raugieties, lai iekārtai netuvotos mazi bērni. Raugieties, lai darba vietas tuvumā neatrastos citas nepiederošas personas.
Uzstādot statīvu telpās uz grīdas vai citas pamatvirsmas, pievērsiet uzmanību tam, ka statīvs var saskrāpēt virsmu.
Elektromagnētiskā savietojamība
Neskatoties uz to, ka iekārta atbilst visstingrākajām attiecīgo direktīvu prasībām, Hilti nevar izslēgt iespēju, ka iekārtas darbību traucē spēcīgs starojums, izraisot klūdainas operācijas. Šādā gadījumā vai, ja pastāv citādas šaubas, nepieciešams veikt kontrolmērījumus. Tāpat Hilti nevar izslēgt arī iespēju, ka tiek radīti traucējumi citu iekārtu (piemēram, lidmašinu navigācijas aprīkojuma) darbībai.
Vispārīgi drošības pasākumi
- Pirms lietošanas pārbaudiet iekārtu. Ja tiek konstatēti bojājumi, tā jānodod Hilti servisa centrā, lai veiktu remontu.
Vienmēr raugieties, lai PRA 90 vītnstieni neblokētu nekādi priekšmeti, kermana daļas vai netīrumi.
▶ Nelieciet pirkstus vai citas kermana daļas statīva kāju caurulēs un citās vietās, kas var izraisīt savainojumus.
▶ Neskatoties uz to, ka iekārta ir paredzēta lietošanai skarbos būvobjekta apstākļos, ar to jāapietas tikpat rūpīgi kā ar jebkuru citu elektroiekārtu.
Kaut arī iekārta ir izolēta un pasargāta pret mitruma iekļūšanu, tā pirms ievietošanas transportēšanas kārbā jānosusina. - Pievienojiet barošanas bloku tikai pie elektrotikla.
- Nodrošiniet, lai iekārta un barošanas bloks neradītu šķēršļus, kas var izraisīt paklupšanu un savainošanos.
▶ Rūpējieties par labu darbavietas apgaismojumu.
▶ Regulāri pārbaudiet pagarinātājkabelus un bojājumu gadījumā nomainiet tos. Ja darba laikā tiek sabojāts barošanas bloks vai pagarinātāja kabelis, barošanas blokam nedrīkst pieskarties. Atvienojiet iekārtu no elektrotīkla. Bojāti barošanas kabeli un pagarinātāji slēpj elektriskā trieciena risku.
Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Sargājiet ierīces vadu no karstuma, ellām un asām malām.
Nekādā gadījumā nelietojiet barošanas bloku, ja tas ir netīrs vai mitrs. Uz barošanas bloka virsmām uzkrājušies putekli, seviški, ja tie ir veidojušies no materiāliem ar elektrisko vadītspēju, vai mitrums nelabvēlīgos apstāklos var izraisīt elektrošoku. Ja bieži tiek apstrādāti elektrību vadoši materiāli, ar tiem piesārņotās iekārtas regulāri jānodod pārbaudīšanai Hilti servisa darbiniekiem. - Izvairieties no saskares ar kontaktiem.
Lai atvieglotu PRA 90 pārvietošanu, lietojiet komplektā iekļauto pārnēsāšanas siksnu. Rīkojieties uzmanīgi, lai PRA 90 transportēšanas laikā nesavainotos un nesavainotu citas personas. īpaša uzmanība transportēšanas laikā jāpievērš kāju smailajiem galiem.
Pēc PRA 90 lietošanas pārliecinieties, vai pirms statīva kāju salocišanas vītņstienis ir līdz galam iebīdīts uz leju.
Ar akumulatoru darbināmu iekārtu pareiza apkope un lietošana
Vienmēr lietojiet tikai tādus akumulatorus, kas paredzēti attiecīgajai iekārtai. Akumulatoru aiz-stāšana ar citiem vai izmantošana mērkiem, kam tie nav paredzēti, var izraisīt aizdegšanos un eksploziju.
▶ Sargājiet akumulatorus no augstas temperatūras un uguns. Pastāv eksplozijas risks.
Akumulatorus nedrīkst izjaukt, saspiest, sakarsēt virs 80 °C (176 °F) vai sadedzināt. Pretējā gadījumā iespējams ugunsgrēks, eksplozija vai kīmiskie apdegumi.
▶ Nepieļaujiet mitruma iekļūšanu akumulatorā. Mitruma iekļūšana var izraisīt īssavienojumu un kīmiskas reakcijas, kas var novest pie apdegumiem un ugunsgrēka.
▶ levērojiet īpašos norādījumus par litija jonu akumulatoru transportēšanu, uzglabāšanu un ekspluatāciju.
▶ Nepieļaujiet akumulatora īssavienojumu. Pirms akumulatora ievietošanas iekārtā pārbaudiet, vai uz akumulatora vaiiekārtas kontaktiem neatrodas svešķermani. Akumulatora kontaktu īssavienojuma gadījumā iespējama aizdegšanās, eksplozija vai kīmiskie apdegumi.
Bojātus akumulatorus (piemēram, akumulatorus ar plaisām, salūzušām daļām, saliektiem, iespies- tiem un/vai izvilkiem kontaktiem) nedrīkst ne lādēt, ne izmantot.
Lietojiet iekārtas darbināšanai un akumulatora uzlādēšanai tikai barošanas bloku PRA 85 vai automašīnas akumulatora spraudni PRA 86. Pretējā gadījumā pastāv iekārtas bojājumu risks.
3 Apraksts

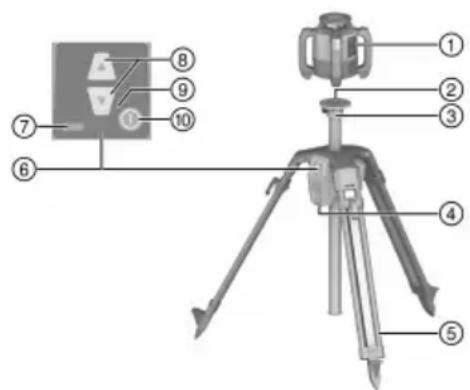

3.1 Izstrādājuma pārskats
① Rotējošais lāzers
② Lāzera stiprinājums 5/8"
③ Statīva galva
④ Akumulatora nodalijums
⑤ Izvelkama atbalsta kāja
⑥ Vadības panelis
⑦ Uzlādes līmeņa indikācija
⑧ augstuma regulēšana
⑨ LED indikācija
⑩ leslēgšanas / izslēgšanas taustiņš
3.2 Nosacijumiem atbilstiga lietošana
Aprakstītais izstrādājums ir automātisks statīvs, uz kura var uzstādīt rotējošo lāzeru. Statīva augstuma novietojumu iespējams mainīt ar vadības pults vai tālvadības palīdzību. Ar statīva un uz tā uzstādītā rotējošā lāzera palīdzību iespējams iestatīt horizontālu lāzera plakni atbilstīgi noteiktam mērka augstumam, pārnest augstuma atzīmes, kā arī iestatīt vai pārbaudīt horizontālu līmeni.
Lietojiet kopā ar šo izstrādājumu tikai Hilti litija jonu akumulatoru PRA 84.
▶ Lietojiet šiem akumulatoriem tikai Hilti barošanas bloku PRA 85.
Statīva funkcijas iespējams vadīt divos dažādos veidos: ar vadības paneli tieši pie statīva vai ar Hilti lāzera uztvērēju / tālvadības pulti (apvienojumā ar Hilti rotējošo lāzeru - automatātiskai nolīmeņošanai un kontrolei).
Saderīgie lāzera uztvērēji / tālvadības pultis:
- PRA 30
- PRA 30G
- PRA 300
3.3 Automātiska nolīmeņošana
Statīvu kopā ar Hilti rotējošajiem lāzeriem PR 30-HVS A12PR 30-HVSG A12 vai PR 300-HV2S var nolīmeņot automātiski. Šie rotējošie lāzeri ir īpaši pielāgoti PRA 90 un nodrošina 3 iekārtu komunikāciju starp statīvu, rotējošo lāzeru un attiecīgo lāzera uztvērēju / tālvadības pulti.
Šo 3 komponentu sadarbe ľauj automātiski nolīmeņot lāzera plakni attiecībā pret precīzu punktu. Nepieciešams tikai parādīt mērka augstumu ar lāzera uztvērēja / tālvadības pults palīdzību, un PRA 90 pārvieto rotējošā lāzera plakni precīzi attiecīgajā augstumā.
Ja tiek lietoti citi rotējošie lāzeri, automātiskā nolīmeņošana nav iespējama.
3.4 Uzlādes līmeņa indikācija
Veicot uzlādi iekārtā, darbības laikā
| Status Nozīme | |
| 4 LED deg. Uzlādes līmenis 100 % | |
| 3 LED deg, 1 LED mirgo. Uzlādes līmenis ≥ 75 | % |
| 2 LED deg, 1 LED mirgo. Uzlādes līmenis ≥ 50 | % |
| 1 LED deg, 1 LED mirgo. Uzlādes līmenis ≥ 25 | % |
| 1 LED mirgo. Uzlādes līmenis < 25 % |
Veicot uzlādi ārpus iekārtas
| Statuss Nozīme | |
| Akumulatora sarkanā LED deg. Notiek akumulatora uzlāde | |
| Akumulatora sarkanā LED nedeg. Uzlādes līmenis 100 % | |
3.5 Piegādes komplektācija
Automātiskais statīvs PRA 90, litija jonu akumulators PRA 84, barošanas bloks PRA 85, pārnēsāšanas siksna, lietošanas instrukcija, ražotāja sertifikāts.
Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group
4 Tehniskie parametri
4.1 Tehniskie parametri PRA 90
| Nominālais spriegums | 7,2 V |
| Nominālā strāva | 1 500 mA |
| PRA 30 komunikācijas rādiuss statīva vadības paneļa virzienā | 50 m(164 ft) |
| PRA 30 komunikācijas rādiuss uz sāniem vai statīva vadības panelim pretējā virzienā | 30 m(98 ft — 10 in) |
| Transportēšanas garums | 94 cm(37 in) |
| Svars | 8 kg(18 lb) |
| Pārnēsāšanas svars | ≤ 5 kg(≤ 11 lb) |
| Maksimālais augstums (kopā ar rotējošo lāzeru) | 1,95 m(6 ft — 4,8 in) |
| Minimālais augstums (kopā ar rotējošo lāzeru) | 0,97 m(3,18 ft) |
| Maksimālais lietošanas augstums virs atsauces augstuma | 2 000 m(6 561 ft — 10 in) |
| Maksimālais relatīvais gaisa mitrums | 80 % |
| Kopējais pārvietošanas gājiens | 54 cm(21 in) |
| Minimālais pārvietošanas gājiens | 0,25 mm(0,010 in) |
| Darba temperatūra | -20 °C ... 60 °C(-4 °F ... 140 °F) |
| Uzglabāšanas temperatūra | -25 °C ... 60 °C(-13 °F ... 140 °F) |
| Aizsardzības klase | IP 56 |
| Statīva vītne | 58 " x 11 mm (0,43") |
| Starojuma jauda | 1,1 dBm |
| Frekvence | 2 400 MHz ... 2 483,5 MHz |
4.2 Tehniskie parametriPRA 84
| Nominālais spriegums | 7,2 V |
| Maksimālais spriegums darbības laikā vai ar darbību vienlaicīga uzlādes laikā | 13 V |
| Uzlādes ilgums temperatūrā 32 °C (+90 °F) | 130 min |
| Darba temperatūra | -20 °C ... 50 °C(-4 °F ... 122 °F) |
| Uzglabāšanas temperatūra (sausumā) | -25 °C ... 60 °C(-13 °F ... 140 °F) |
| Uzlādes temperatūra | 0 °C ... 40 °C(32 °F ... 104 °F) |
| Svars | 0,3 kg(0,7 lb) |
4.3 Tehniskie parametriPRA 85
| Tikla barošana | 115 V ... 230 V |
| Tikla frekvence | 47 Hz ... 63 Hz |
| Nominālā jauda | 36 W |
| Nominālais spriegums | 12 V |
| Darba temperatūra | 0 °C ... 40 °C(32 °F ... 104 °F) |
| Uzglabāšanas temperatūra (sausumā) | -25 °C ... 60 °C(-13 °F ... 140 °F) |
| Svars | 0,23 kg(0,51 lb) |
5 Lietošanas uzsākšana
5.1 Akumulatora uzlādēšana 2
Šī statīva darbināšanai drīkst lietot tikai Hilti akumulatoru PRA 84.
- Pirms pirmās lietošanas pilnībā uzlādējiet akumulatorus.
5.1.1 Akumulatora uzlāde iekārtā
BRĪDINĀJUMS!
Elektriskās strāvas radīts apdraudējums. Škidruma iekļūšana var izraisīt barošanas bloka bojājumus. Tas var novest pie smagām traumām un apdegumiem!
- Barošanas bloku PRA 85 drīkst lietot tikai telpās.
- levietojiet akumulatora bloku bateriju nodalijumā.
- Pagrieziet aizslēgu tā, lai klūtu redzama akumulatora uzlādes ligzda.
- lespraudiet barošanas bloka spraudni vai automašinas spraudni akumulatorā.
- Pievienojiet barošanas bloku vai automašinas akumulatora spraudni pie sprieguma avota.
Par aktuālo uzlādes statusu informē ieslēgtā statīva akumulatora indikācija.
5.1.2 Akumulatora uzlāde ārpus iekārtas
BRĪDINĀJUMS!
Elektriskās strāvas radīts apdraudējums. Šķidruma iekļūšana var izraisīt barošanas bloka bojājumus. Tas var novest pie smagām traumām un apdegumiem!
- Barošanas bloku PRA 85 drīkst lietot tikai telpās.
- Izvelciet akumulatoru no statīva un pievienojiet barošanas bloka spraudni vai automašīnas spraudni.
- Pievienojiet barošanas bloku vai automašinas akumulatora spraudni pie sprieguma avota.
Uzlādes laikā deg akumulatora sarkanā LED.
5.1.3 Akumulatora uzlāde darbības laikā
- Pagrieziet aizslēgu tā, lai klūtu redzama akumulatora uzlādes ligzda.
- lespraudiet barošanas bloka spraudni akumulatorā.
▶ Uzlādes laikā statīvs darbojas, un statīva LED indikācija informē par uzlādes statusu.
5.2 Akumulatora ievietošana
Pirms akumulatora ievietošanas pārbaudiet, vai uz akumulatora kontaktiem un statīva kontaktiem neatrodas nekādi sveškerneni.
- lebīdiet akumulatoru statīva iedobē.
- Pagrieziet abas fiksācijas elementa iedobes pulksteņa rādītāja kustības virzienā tā, lai klūtu redzams noblokešanas simbols.
- Pagrieziet abas fiksācijas elementa iedobes pretēji pulksteņa rādītāja kustības virzienam tā, lai klūtu redzams atblokēšanas simbols.
- Izvelciet akumulatoru no iekārtas.
5.3 Akumulatora iznemšana
6 Lietošana
6.1 Rotējošā lāzera montāža uz statīva
Uzstādiet tikai tādas iekārtas, kuru svars nepārsniedz 5 kg (11 mārc.).
▶ Uzskrūvējiet rotējošo lāzeru uz statīva.
6.2 Darbs ar statīvu bez tālvadības
- Nospiediet statīva ieslēgšanas / izslēgšanas taustinu.
▶ Statīvs ieslēdzas.
- Nospiediet atbilstigos taustinus ar bultiñām uz statīva vadības paneļa, lai pārvietotu statīvu uz augšu vai uz leju.
6.3 Darbs ar statīvu un lāzera uztvērēju / tālvadības pulti,
Lai nodrošinātu abu iekārtu komunikāciju, statīvs un lāzera uztvērējs / tālvadības pults pirms lietošanas jāsasaista pārī.
Rotējošajam lāzeram jābūt arī atseviški sasaistītam pārī ar lāzera uztvērēju / tālvadības pulti. Tādējādi tiek iegūta 3 iekārtu sasaiste, kas ir priekšnoteikums automātiskai lāzera plaknes nolīmeņošanai.
- Vienlaikus nospiediet statīva un tālvadības ieslēgšanas / izslēgšanas taustiņus un turiet tos nospiestus vismaz 3 sekundes.
Par veiksmīgu sasaisti informē kēdes simbols lāzera uztvērēja / tālvadības pults displejā un visu PRA 90 LED mirgošana. Pēc indikācijas parādīšanas abas iekārtas automātiski izslēdzas.
- leslēdziet statīvu, rotējošo lāzeru un lāzera uztvērēju / tālvadības pulti.
Tālvadības pults displejā tiek parādīts rotējošais lāzers kopā ar statīvu, aktīvais bezvadu savienojums tiek parādīts ar vilņu simbolu.
- Ja radiosignāla savienojums nav aktīvs, vilņu simbola vietā displejā ir redzams brīdinājuma trīsstūris.
6.4 Nolīmeņošana ar automātisko statīvu PRA 90
Pirms pirmās lietošanas lāzera uztvērējs / tālvadības pults jāsasaista pārī ar statīvu.
- Uzskrūvējiet rotējošo lāzeru uz statīva. → Lappuse 120
- leslēdziet statīvu, rotējošo lāzeru un lāzera uztvērēju / tālvadības pulti. → Lappuse 121
- Pēc tam iestatiet lāzera plaknes augstumu manuālā → Lappuse 121 vai automātiskā → Lappuse 121 veidā.
6.4.1 Manuālā nolīmeņošana
Nospiediet lāzera uztvērēja / tālvadības pults taustiņus +/- vai PRA 90 bultiņu taustiņus, lai pārvietotu horizontālo plakni paralēli uz augšu vai uz leju.
6.4.2 Automātiska nolīmeņošana
- Turiet lāzera uztvērēja / tālvadības pults uztveršanas pusi nepieciešamajā mērka augstumā, pavērstu PRA 90 vadības paneļa virzienā. Līmeņošanas laikā turiet lāzera uztvērēju / tālvadības pulti mierīgi un raugieties, lai būtu nodrošināta redzamība starp lāzera uztvērēju / tālvadības pulti un rotējošo lāzeru.
- Divreiz noklikškiniet uz lāzera uztvērēja / tālvadības pults automātiskās nolīmeņošanas taustiņa. Ar atkārtotu dubultklikški nolīmeņošana tiek pabeigta.
Ar dubultklikški tiek sākts lāzera plaknes nolīmeņošanas process, un statīvs pārvietojas uz augšu vai uz leju. Šī procesa laikā ir dzirdams nepārtraukts akustiskais signāls. Līdzko lāzera stars skar lāzera uztvērēja / tālvadības pults detekcijas lauku, stars tiek pārvietots marķējuma iedobes virzienā (uz atsauces plakni). Kad sasniegta nepieciešamā pozīcija un rotējošais lāzers ir nolīmeņojies, piecas sekundes ilgs akustiskais signāls informē par procesa pabeigšanu. Turklāt simbols "Automātiskā nolīmeņošana" vairs nav redzams.
- Pārbaudiet augstuma iestatījumu displejā.
- Nonemiet lāzera uztvērēju / tālvadību.
Ja automātiskā nolīmeņošanās nav izdevusies, atskan īsi skaņas signāli un simbols "Automātiskā nolīmeņošana" nodziest.
7 Apkope un uzturēšana
Ja aprīkojums tiek uzglabāts transportlīdzekļu salonā, nedrīkst pārsniegt temperatūras diapazona robežas no -25 °C (-13 °F) līdz +60 °C (140 °F).
- Vienmēr raugieties, lai uz vītņstiena neatrastos lieli netīrumi un betona paliekas.
- Tīrīšanai jālieto tikai tīra un mīksta drāniņa. Ja nepieciešams, to var nedaudz samērcēt tīrā spirtā vai ūdenī. Nedrīkst izmantot nekādus citus šķidrumus, kas var kaitīgi iedarboties uz plastmasas daļām.
8 Transportēšana un uzglabāšana
Transportešana
IEVĚROT PIESARDZÍBU!
Nekontrolēta ieslēgšanās transportēšanas laikā. Ja akumulatori atrodas iekārtā, tā transportēšanas laikā var nekontrolēti ieslēgties, un tas var izraisīt iekārtas bojājumus.
▶ Transportēšanas laikā akumulatoriem vienmēr jābūt izņemtiem no iekārtas.
- Pēc lietošanas vītnstieni līdz galam iebīdiet uz leju.
- Iznemiet akumulatoru.
- Tikai pēc tam pielokiet statīva kājas.
- Lietojiet sava aprīkojuma transportēšanai vai pārsūtīšanai Hilti kartona kārbu, Hilti transportēšanas somu vai līdzvērtīgu iepakojumu.
- Pirms atsākt lietošanu pēc ilgstošas transportēšanas vai uzglabāšanas, vienmēr veiciet kontrolmērijumu.
Uzglabāšana
IEVĚROT PIESARDZÍBU!
Bojājumu risks, ko izraisa bojāti akumulatori. Akumulatoru šķidruma iztecēšanas gadījumā iekārta var tikt bojāta.
▶ lekārtas uzglabāšanas laikā akumulatoriem vienmēr jābūt izņemtiem.
- Glabājiet iekārtu sausā vietā, kas nav pieejama bērniem.
- Ja iekārtai ir piekļuvis mitrums, izņemiet to no iepakojuma. Izžāvējiet lekārtu, transportēšanas iepakojumu un piederumus temperatūrā, kas nepārsniedz 40 °C (104 °F), un veiciet to tīrīšanu.
- Aprīkojumu drīkst iepakot no jauna un novietot glabāšanā tikai tad, kad tas ir pilnībā sauss.
- Pirms atsākt aprīkojuma lietošanu pēc ilgstošas uzglabāšanas, vienmēr veiciet kontrolmērījumu.
- Glabājiet akumulatoru pēc iespējas vēsā un sausā vietā.
Nekad nenovietojiet akumulatoru saulē, uz apkures elementiem vai aiz stikla.
9 Traucējumu novēršana
Ja iekārtas darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.
9.1 Traucējumu novēršana
| Traucējums lespējamais iemesls Risinājums | ||
| Statīvs nereagē. Statīvs nav ieslēgts. ▶ Jāieslēdz statīvs. | ||
| Statīvs nav sasaistīts pārī. ▶ Sasaistiet statīvu un tālvadībupārī. → Lappuse 121 | ||
| Statīvu nav iespējams ieslēgt. | Akumulators nav pilnībā iebīdītsir tukšs. | vai Akumulators jānofiksē ar dzirdamu klikšķi vai jāuzlādē. |
| Automātiskā noīmeņošanās neizdevās. | Nepieciešamais augstums atrodas ārpus iespējamā augstuma iestatī-šanas diapazona. | ▸ Pārbaudiet iestatīto augstumu. |
| Pārmērīga vibrācija ārēju faktoru ietekmē. | ▸ Pilnībā atlokiet statīvu un pievērsiet uzmanību stabilam novietojumam. | |
| Statīvs atrodas ārpus darbības rādiusa. | ▸ Pieejiet ar tālvadību tuvākstatīvam un/vai pavērsiet statīva vadības paneli tālvadības virzienā. | |
| Kontroles režīma iestatīšana neizdevās. | Nepieciešamais augstums atrodas ārpus iespējamā augstuma iestatī-šanas diapazona. | ▸ Pārbaudiet iestatīto augstumu. |
| Traucējums lespējamais iemesls Risinājums | |
| Kontroles režīma iestatīšana neizdevās. | Pārmērīga vibrācija ārēju faktoru ietekmē. |
| Statīvs atrodas ārpus darbības rādiusa. | |
10 RoHS (direktīva par bīstamo vielu izmantošanas ierobežošanu)
Lai apskatītu bīstamo vielu tabulu, izmantojiet šādu saiti: qr.hilti.com/r56543.
Saiti uz RoHS tabulu jūs QR koda veidā atradīsiet šīs dokumentācijas beigās.
11 Nokalpojušo iekārtu utilizācija
BRĪDINĀJUMS!
Traumu risks neatbilstīgas utilizācijas gadījumā! Veselības apdraudējums, izplūstot kaitīgām gāzēm un škidrumiem.
▶ Bojātus akumulatorus nav atlauts nosūtit!
Lai nepieļautu īssavienojumus, nosedziet pieslēguma kontaktus ar materiālu, kam nepiemīt elektriskā vadītspēja.
▶ Utilizējiet akumulatorus tā, lai tiem nevarētu pieklūt bērni.
Nododiet akumulatoru utilizācijai jūs apkalpojošajā Hilti Store vai vērsieties pie kompetentā atkritumu apsaimniekošanas uznēmuma.
Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacīns otrreizējai pārstrādei ir atbilstoša materiālu škirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas reizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas kontanta.
▶ Neizmetiet elektroiekārtas, elektroniskas ierīces un akumulatorus sadzīves atkritumos!
12 Ražotāja garantija
Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.
13 FCC norādījums (attiecas uz ASV) / IC norādījums (attiecas uz Kanādu)
IEVĚROT PIESARDZÍBU!
Radiosignālu uztveršanas traucējumi Izstrādājuma lietošana dzīvojamajās zonās var izraisīt radiosignālu uztveršanas traucējumus.
Testi apstiprina, ka šī iekārta atbilst robežvērtībām, kas FCC noteikumu 15. sadaļā paredzētas A klases digitālajām iekārtām. Šīs robežvērtības nodrošina pietiekamu aizsardzību pret traucējumus izraisošu starojumu, lietojot iekārtu nedzīvojamās zonās. Šāda veida iekārtas rada un izmanto augstu frekvenci un var to arī emitēt. Līdz ar to, ja tās netiek instalētas un darbinātas atbilstoši norādījumiem, tās var radīt radiosignālu uztveršanas traucējumus.
Tomēr nevar garantēt, ka atsevišku instalēšanas veidu gadījumā nerodas traucējumi. Ja šī iekārta rada traucējumus radio vai televīzijas uztveršanai, ko var konstatēt, ieslēdzot un izslēdzot iekārtu, tās lietotājam ir jācenšas novērst šos traucējumus, izmantojot šādus ieteikumus: no jauna jāiestata vai jāpārliek uztveršanas antena; jāpalielina atstatums starp iekārtu un uztvērēju. Palīdzību jums sniegs iekārtu izplatītājs vai pieredzējis radio vai televīzijas tehnikas speciālists.
Ja tiek veikti pārveidojumi vai modificēšanas pasākumi, ko nav nepārprotami akceptējis Hilti, lietotāja tiesības sākt iekārtas ekspluatāciju var tikt ierobežotas.
Šī ierīce atbilst FCC noteikumu 15. pantam un RSS-210 IC.
Ekspluatācijas uzsākšana ir pakļauta šādiem priekšnosacījumiem:
iekārta nedrīkst radīt kaitīgu starojumu;
iekārtai jāuzņem jebkāds starojums, ieskaitot starojumu, kas aktivē nevēlamas operācijas.
