Тип продукта	Моторизованный штатив
Бренд	Hilti
Модель	PRA 90
Транспортная длина	94 см
Вес	8 кг
Минимальная высота (с ротационным лазером)	0,97 м
Максимальная высота (с ротационным лазером)	1,95 м
Полный ход	54 см
Минимальный шаг перемещения	0,25 мм
Максимальная нагрузка	5 кг
Номинальное напряжение	7,2 В (Li-Ion аккумулятор)
Питание от сети	115-230 В через блок PRA 85
Тип аккумулятора	PRA 84, Li-Ion
Рабочая температура	-20 °C до 60 °C
Температура хранения	-25 °C до 60 °C
Класс защиты	IP 56
Радиочастота	2,4 ГГц (2400-2483,5 МГц)
Дальность связи (спереди)	50 м
Дальность связи (сбоку/сзади)	30 м
Совместимость с лазерными приёмниками	PRA 30, PRA 30G, PRA 300
Автоматическая ориентация	Да (с лазерами PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S)
Резьба штатива	5/8" x 11 мм
Материалы	Пластик, металл
Комплект поставки	Штатив PRA 90, аккумулятор PRA 84, блок питания PRA 85, ремень для переноски, руководство по эксплуатации, сертификат производителя

Часто задаваемые вопросы - PRA 90 HILTI

Как включить штатив PRA 90?

Нажмите кнопку Вкл/Выкл, расположенную на панели управления. Если прибор не реагирует, проверьте, что аккумулятор правильно вставлен и заряжен.

Какой аккумулятор использовать с PRA 90?

Используйте только аккумулятор Li-Ion Hilti PRA 84. Для зарядки применяйте исключительно блок питания PRA 85 или автомобильный адаптер PRA 86.

Как выполнить сопряжение штатива с пультом дистанционного управления?

Одновременно нажмите кнопки Вкл/Выкл на штативе и на пульте не менее 3 секунд. Успешное сопряжение подтверждается отображением цепочки на экране пульта и миганием всех светодиодов на PRA 90.

Что делать, если штатив не реагирует?

Сначала убедитесь, что штатив включен и аккумулятор вставлен и заряжен. Проверьте, активно ли сопряжение с пультом. Если проблема не устранена, обратитесь в сервисную службу Hilti.

Какова максимальная рабочая высота с PRA 90?

С установленным ротационным лазером максимальная высота составляет 1,95 м. Минимальная высота — 0,97 м. Полный ход штатива — 54 см.

Как чистить и обслуживать штатив?

Протирайте его мягкой чистой тканью, при необходимости слегка смоченной водой или чистым спиртом. Не используйте другие жидкости. Следите, чтобы резьбовая штанга была чистой. Храните прибор в сухом месте при температуре от -25 °C до 60 °C.

Можно ли использовать штатив на улице в дождливую погоду?

Да, PRA 90 имеет класс защиты IP 56, что защищает его от водяных струй и пыли. Однако после использования под дождём протрите и высушите его перед хранением.

Как безопасно транспортировать PRA 90?

Перед транспортировкой извлеките аккумулятор и полностью опустите резьбовую штангу. Сложите ножки штатива. Используйте прилагаемый ремень для переноски или оригинальную упаковку Hilti во избежание повреждений.

Что делать, если автоматическая ориентация не удалась?

Причиной может быть цель вне диапазона регулировки, чрезмерная вибрация или недостаточная дальность. Проверьте устойчивость штатива, приблизьте пульт и убедитесь, что лазерный приёмник направлен на панель управления.

С какими ротационными лазерами совместима автоматическая ориентация PRA 90?

Автоматическая ориентация работает с ротационными лазерами Hilti PR 30-HVS A12, PR 30-HVSG A12 и PR 300-HV2S, специально адаптированными для связи с тремя устройствами. С другими лазерами возможно только ручное использование.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PRA 90 HILTI

ru Перевод оригинального руководства по эксплуатации ..... 190

Перевод оригинального руководства по эксплуатации

1 Данные руководства по эксплуатации

1.1 Об этом документе

• Ознакомьтесь с этим документом перед началом работы. Это является залогом безопасной работы и бесперебойной эксплуатации.
• Соблюдайте указания по технике безопасности и предупреждающие указания, приводимые в данном документе и на изделии.
• Храните руководство по эксплуатации всегда рядом с электроинструментом и передавайте электроинструмент будущим владельцам только вместе с этим руководством.

EAC

Импортер и уполномоченная изготовителем организация

• (RU) Российская Федераци АО "Хилти Дистрибьюшн ЛТД", 141402, Московская область, г. Химки, ул. Ленинградская, стр. 25
• (BY) Республика Беларусь 222750, Минская область, Дзержинский район, Р-1, 18-й км, 2 (около д. Слободка), помещение 1-34
• (KZ) Республика Казахстан Республика Казахстан, индекс 050011, г. Алматы, ул. Пугачева 4
• (KG) Киргизская Республика ОсОО "Т AND Т", 720021, Кыргызстан, Бишкек,ул. Ибраимова 29 А
• (АМ) Республика Армения ООО Эйч-Кон, Республика Армения, г. Ереван, ул. Бабаяна 10/1

Страна производства: см. маркировочную табличку на оборудовании.

Дата производства: см. маркировочную табличку на оборудовании.

Соответствующий сертификат можно найти по адресу: www.hilti.ru

Специальных требований к условиям хранения, транспортировки и использования, кроме указанных в руководстве по эксплуатации, нет.

Срок службы изделия составляет 3 лет.

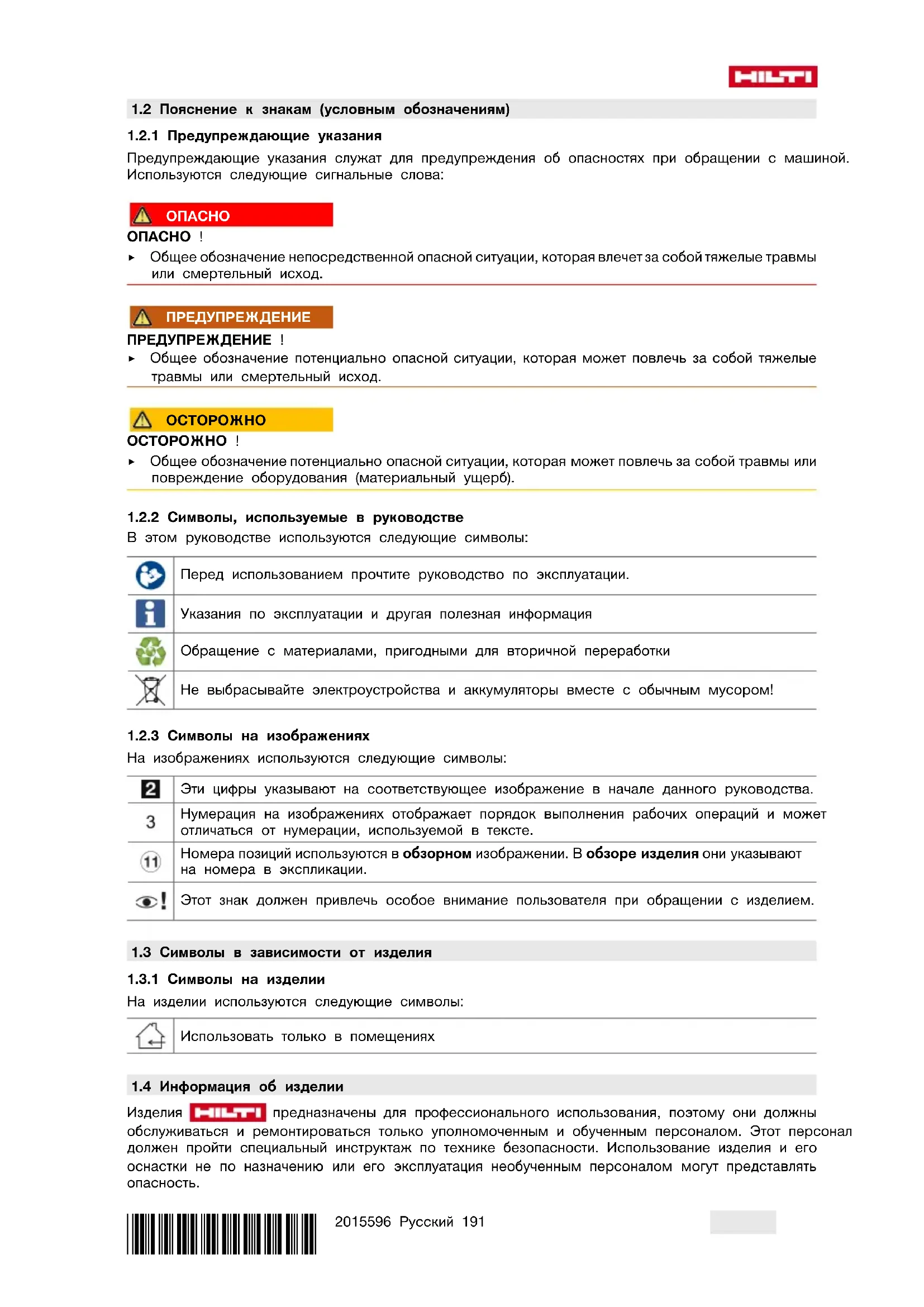

1.2 Пояснение к знакам (условным обозначениям)

1.2.1 Предупреждающие указания

Предупреждающие указания служат для предупреждения об опасностях при обращении с машиной. Используются следующие сигнальные слова:

ОПАСНО

ОПАСНО !

Общее обозначение непосредственной опасной ситуации, которая влечет за собой тяжелые травмы или смертельный исход.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ !

Общее обозначение потенциально опасной ситуации, которая может повлечь за собой тяжелые травмы или смертельный исход.

ОСТОРОЖНО

ОСТОРОЖНО !

Общее обозначение потенциально опасной ситуации, которая может повлечь за собой травмы или повреждение оборудования (материальный ущерб).

1.2.2 Символы, используемые в руководстве

В этом руководстве используются следующие символы:

Перед использованием прочтите руководство по эксплуатации.

Указания по эксплуатации и другая полезная информация

Обращение с материалами, пригодными для вторичной переработки

Не выбрасывайте электроустройства и аккумуляторы вместе с обычным мусором!

1.2.3 Символы на изображениях

На изображениях используются следующие символы:

Эти цифры указывают на соответствующее изображение в начале данного руководства.

3

Нумерация на изображениях отображает порядок выполнения рабочих операций и может отличаться от нумерации, используемой в тексте.

Номера позиций используются в обзорном изображении. В обзоре изделия они указывают на номера в экспликации.

Этот знак должен привлечь особое внимание пользователя при обращении с изделием.

1.3 Символы в зависимости от изделия

1.3.1 Символы на изделии

На изделии используются следующие символы:

Использовать только в помещениях

1.4 Информация об изделии

Изделия HILTI предназначены для профессионального использования, поэтому они должны обслуживаться и ремонтироваться только уполномоченным и обученным персоналом. Этот персонал должен пройти специальный инструктаж по технике безопасности. Использование изделия и его оснастки не по назначению или его эксплуатация необученным персоналом могут представлять опасность.

Типовое обозначение и серийный номер указаны на заводской табличке.

▶ Перепишите серийный номер в нижеприведенную табличную форму. Данные изделия необходимы при обращении в наше представительство или сервисный центр.

Указания к изделию

Штатив с автоматическим управлением PRA 90
Поколение 01
Серийный номер

1.5 Декларация соответствия нормам

Настоящим мы с полной ответственностью заявляем, что данное изделие соответствует действующим директивам и нормам. Копию декларации соответствия нормам см. в конце этого документа.

Техническая документация (оригиналы) хранится здесь:

2.1 Указания по технике безопасности

Наряду с общими указаниями по технике безопасности, приводимыми в отдельных главах настоящего руководства по эксплуатации или указаниями по технике безопасности соответствующих руководств по эксплуатации, следует неукоснительно соблюдать приведенные ниже указания.

Общие указания по технике безопасности

Не отключайте предохранительные устройства и не удаляйте предупреждающие надписи и таблички.

Правильная организация рабочего места

Оборудуйте рабочее место и обратите внимание при установке устройства на то, чтобы луч лазера не был направлен на окружающих и на вас самих.
- Будьте осторожны при использовании лестниц и стремянок. Старайтесь постоянно сохранять устойчивое положение и равновесие.
Помните, что устройство должно устанавливаться на ровной неподвижной поверхности (не подвергаясь вибрациям).
- Используйте устройство только в пределах его технических характеристик.
▶ При установке и работе со штативом убедитесь в том, что вы не будете травмированы вследствие манипуляций с ним.
- Не используйте штатив в качестве подъемного приспособления или подставки.
▶ Не допускайте детей в рабочую зону. Не допускайте посторонних лиц в рабочую зону.
▶ При установке штатива внутри помещений возможно повреждение поверхности пола ножками штатива.

Электромагнитная совместимость

- Хотя устройство отвечает строгим требованиям соответствующих директив, фирма Hilti не исключает возможности появления помех при его эксплуатации вследствие воздействия сильных полей, способных привести к ошибкам в работе. В этих или иных случаях должны проводиться контрольные замеры. Фирма Hilti также не исключает возможности появления помех при эксплуатации устройства из-за воздействия других устройств/приборов (например навигационного оборудования, используемого в самолетах).

Общие меры безопасности

Проверяйте устройство перед использованием. При обнаружении повреждений отправьте устройство в сервисный центр компании Hilti для ремонта.
Резьбовая штанга PRA 90 должна быть всегда чистой, без грязи.
- Не вставляйте пальцы и т. п. в трубки ножек штатива или иные места, в которых можно получить травмы.
- Хотя устройство рассчитано на жесткие условия эксплуатации, оно, как и другие электронные устройства, требует тщательного ухода и аккуратного обращения.
Несмотря на то, что устройство защищено от проникновения влаги, его следует вытереть насухо, перед тем как положить в переносную сумму.
- Используйте блок питания только для подключения к электросети.

Следите за тем, чтобы устройство и блок питания не представляли собой помеху, о которую можно споткнуться или пораниться.
Обеспечьте хорошее освещение рабочей зоны.
Регулярно проверяйте удлинительные кабели и при наличии повреждений заменяйте их. Если во время работы блок питания или удлинительный кабель был поврежден, прикасаться к блоку питания запрещается. Выньте вилку кабеля из розетки. Поврежденные сетевые кабели и удлинительные кабели представляют опасность поражения электрическим током.
Избегайте непосредственного контакта с заземленными поверхностями, например с трубами, отопительными приборами, печами (плитами) и холодильниками. При контакте с заземленными предметами возникает повышенный риск поражения электрическим током.
Предохраняйте кабель от нагревания, попадания масла и контакта с острыми кромками.
Пользоваться грязным или влажным блоком питания запрещается. При неблагоприятных условиях влага и пыль, скапливающаяся на поверхности блока питания (особенно от токопроводящих материалов), могут вызвать удар электрическим током. Поэтому регулярно обращайтесь в сервисный центр Hilti для проверки загрязненных устройств, особенно если вы часто используете их для обработки токопроводящих материалов.
▶ Не касайтесь электрических контактов.
- Используйте входящий в комплект поставки ремень для переноски PRA 90. При этом убедитесь в том, что при транспортировке PRA 90 ни вы, ни кто-либо другой не будут травмированы. В частности, при транспортировке необходимо следить за положением наконечников ножек штатива.
Убедитесь в том, что резьбовая штанга после использования PRA 90 перед складыванием ножек штатива полностью опущена вниз.

Бережное обращение с аккумуляторными инструментами и их правильное использование

• Используйте только допущенные к эксплуатации с соответствующим устройством аккумуляторы. При использовании других аккумуляторов или при использовании аккумуляторов в иных целях существует опасность возгорания и взрыва.
  Храните аккумуляторы на безопасном расстоянии от источников огня и высокой температуры. Существует опасность взрыва!
  Запрещается разбирать, сдавливать, нагревать до температуры свыше 80 °C или сжигать аккумуляторы. В противном случае существует опасность возгорания, взрыва и ожога едкой жидкостью, находящейся внутри аккумулятора.
• Не допускайте попадания влаги в аккумулятор. Не допускайте попадания влаги внутрь устройства. Это может привести к короткому замыканию и химическим реакциям и стать причиной ожогов или возникновения пожара.
  Соблюдайте специальные предписания по транспортировке, хранению и эксплуатации литий-ионных аккумуляторов.
• Не допускайте короткого замыкания аккумулятора. Перед установкой аккумулятора в устройство убедитесь в том, что аккумуляторные контакты и контакты в устройстве чистые. В случае короткого замыкания контактов аккумулятора существует опасность возгорания, взрыва и ожога едкой жидкостью.
  Поврежденные аккумуляторы (например аккумуляторы с трещинами, сломанными частями, погнутыми, вдавленными и/или вытянутыми контактами) заряжать и использовать повторно запрещается.
  Для работы устройства и зарядки аккумуляторов используйте только блок питания PRA 85 или штекер PRA 86. для подключения к гнезду прикуривателя в автомобиле. В противном случае существует опасность повреждения устройства.

3 Описание

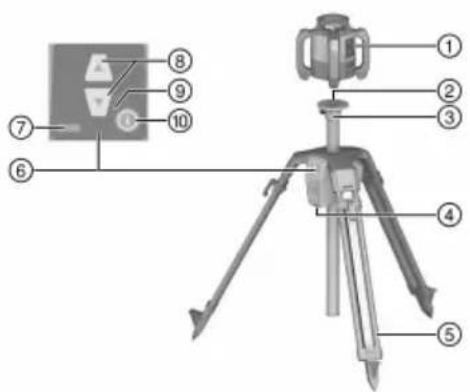

3.1 Обзор устройства

① Ротационный лазерный нивелир
② Место установки (крепление) лазерного нивелира 5/8"
③ Головка штатива
④ Аккумуляторный отсек
⑤ Выдвижные опоры
⑥ Панель управления
⑦ Индикатор уровня заряда
⑧ Регулятор высоты
⑨ Светодиодный индикатор
⑩ Кнопка «Вкл./Выкл.»

3.2 Использование по назначению

Данное устройство собой штатив с автоматическим управлением, на который может монтироваться ротационный лазерный нивелир. Штатив может перемещаться в вертикальном направлении с помощью панели управления или пульта ДУ. С помощью штатива и установленного на нем ротационного лазерного нивелира горизонтальная плоскость лазерного луча настраивается на определенную высоту, выполняется перенос точек отсчета, а также горизонтальное центрирование по высоте цели или проверка отметок высоты в горизонтальной плоскости.

▶ Для этого устройства используйте только литий-ионный аккумулятор Hilti PRA 84.
▶ Для зарядки этих аккумуляторов используйте только блок питания Hilti PRA 85.

Штативом можно управлять двумя разными способами: через панель управления непосредственно на штативе или с помощью лазерного приемника/пульта ДУ Hilti (вместе с ротационным лазером Hilti для автоматического центрирования и контроля).

Совместимые лазерные приемники/пульты ДУ:

• PRA 30
• PRA 30G
• PRA 300

3.3 Автоматическое центрирование

Автоматическое центрирование штатива доступно для ротационных лазерных нивелиров Hilti PR 30-HVS A12, PR 30-HVSG A12 или PR 300-HV2S. Эти ротационные лазеры специально адаптированы для работы с PRA 90 и оснащены функцией связи (сопряжения) с тремя устройствами (штатив, ротационный лазер и соответствующий лазерный приемник/пульт ДУ).

Благодаря комбинации этих трех устройств плоскость лазера автоматически центрируется (нивелируется) точно по нужной точке. Следует лишь указать нужную высоту с помощью лазерного приемника/пульта ДУ и PRA 90 выполнит точное нивелирование плоскости лазерного луча ротационного лазера на это значение.

При использовании других ротационных лазеров автоматическое центрирование невозможно.

3.4 Индикатор уровня заряда

При зарядке в устройстве, во время работы

Состояние Значение
Горят 4 светодиода.	Уровень заряда 100 %
3 светодиода горят, 1 светодиод мигает.	Уровень заряда ≥ 75 %
2 светодиода горят, 1 светодиод мигает.	Уровень заряда ≥ 50 %
1 светодиод горит, 1 светодиод мигает.	Уровень зарядки ≥ 25 %
Мигает 1 светодиод.	Уровень заряда < 25 %

Во время зарядки вне устройства

Состояние Значение
Красный светодиод на аккумуляторе горит. Аккумулятор заряжается
Красный светодиод на аккумуляторе не горит.	Уровень заряда 100 %

3.5 Комплект поставки

Штатив PRA 90 с автоматическим управлением, литий-ионный аккумулятор PRA 84, блок питания PRA 85, ремень для переноски, руководство по эксплуатации, сертификат производителя.

Другие системные принадлежности, допущенные для использования с этим устройством, вы можете найти в Hilti Store или на сайте www.hilti.group.

4 Технические данные

4.1 Технические данные PRA 90

Номинальное напряжение	7,2 В
Номинальный ток	1 500 мА
Дальность действия с PRA 30 в направлении панели управления штатива	60 м(164 фут)
Дальность действия с PRA 30 в боковом или обратном паправлении от панели управления штатива	90 м(98 фут — 10 дюйм)
Длина в транспортировочном положении	94 см(37 дюйм)
Масса	8 кг(18 фунт)
Допустимая нагрузка	≤ 5 кг(≤ 11 фунт)
Максимальная высота (с ротационным лазерным нивелиром)	1,95 м(6 фут — 4,8 дюйм)
Минимальная высота (с ротационным лазерным нивелиром)	0,97 м(3,18 фут)
Максимальная высота установки над опорной высотой	2 000 м(6 561 фут — 10 дюйм)
Макс. относительная влажность воздуха	80 %
Ход перемещения, общ.	54 см(21 дюйм)
Расстояние перемещения, мин.	0,25 мм(0,010 дюйм)
Рабочая температура	-20 °C ... 60 °C(-4 °F ... 140 °F)
Температура хранения	-25 °C ... 60 °C(-13 °F ... 140 °F)
Класс защиты	IP 56
Резьба штатива	58 " x 11 мм
Мощность излучения	1,1 дБм
Частота	2 400 МГц ... 2 483,5 МГц

4.2 Технические данные PRA 84

Номинальное напряжение	7,2 В
Максимальное напряжение (во время работы или при зарядке во время работы)	18 В
Время зарядки при 32 °C	130 мин
Рабочая температура	-20 °C ... 50 °C(-4 °F ... 122 °F)
Температура хранения (в сухом месте)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Температура зарядки	0 °C ... 40 °C(32 °F ... 104 °F)
Масса	0,3 кг(0,7 фунт)

4.3 Технические данные PRA 85

Сетевое электропитание	115 В ... 230 В
Частота электросети	47 Гц ... 63 Гц
Номинальная мощность	36 Вт
Номинальное напряжение	12 В
Рабочая температура	0 °C ... 40 °C(32 °F ... 104 °F)
Температура хранения (в сухом месте)	-25 °C ... 60 °C(-13 °F ... 140 °F)
Масса	0,23 кг(0,51 фунт)

5 Ввод в эксплуатацию

5.1 Зарядка аккумулятора

Этот штатив должен использоваться только с аккумулятором Hilti PRA 84.

▶ Перед первым вводом в эксплуатацию полностью заряжайте аккумуляторы.

5.1.1 Зарядка аккумулятора в устройстве

ПРЕДУПРЕЖДЕНИЕ

Опасность вследствие электрического тока Проникновение жидкостей может привести к короткому замыканию и взрыву блока питания. В результате возможно получение серьезных травм и ожогов!

▶ Блок питания PRA 85 должен использоваться только внутри помещений.

1. Установите аккумуляторный блок в отсек для элементов питания.
2. Поверните фиксатор так, чтобы стало видно зарядное гнездо на аккумуляторе.
3. Подсоедините к аккумулятору штекер блока питания/штекер для подключения к гнезду прикуривателя автомобиля.
4. Подключите блок питания к электросети/штекер для подключения к гнезду прикуривателя бортовой сети автомобиля (к гнезду прикуривателя).

Текущий уровень заряда отображается посредством индикатора уровня зарядки аккумулятора на включенном штативе.

5.1.2 Зарядка аккумулятора вне устройства

ПРЕДУПРЕЖДЕНИЕ

Опасность вследствие электрического тока Проникновение жидкостей может привести к короткому замыканию и взрыву блока питания. В результате возможно получение серьезных травм и ожогов!

▶ Блок питания PRA 85 должен использоваться только внутри помещений.

1. Извлеките аккумулятор из штатива и подключите к нему штекер блока питания/штекер для подключения к гнезду прикуривателя автомобиля.

2. Подключите блок питания к электросети/штекер для подключения к гнезду прикуривателя к бортовой сети автомобиля (к гнезду прикуривателя).

Во время зарядки на аккумуляторе горит красный светодиод.

5.1.3 Зарядка аккумулятора во время работы

1. Поверните затвор так, чтобы стало видно зарядное гнездо на аккумуляторе.
2. Подсоедините штекер блока питания к аккумулятору.

Штатив работает во время процесса зарядки и уровень заряда отображается на нем посредством светодиодов.

5.2 Установка аккумулятора

Перед установкой убедитесь в том, что контакты аккумулятора и штатива чистые.

1. Вставьте аккумулятор в гнездо на штативе.
2. Поверните блокиратор на две метки по часовой стрелке — появится символ блокировки.

5.3 Удаление аккумулятора

1. Поверните блокиратор на две метки против часовой стрелки — появится символ разблокировки.
2. Извлеките аккумулятор из устройства.

6 Эксплуатация

6.1 Установка ротационного лазерного нивелира на штатив

Устанавливайте нивелиры весом не более 5 кг.

▶ Навинтите ротационный лазерный нивелир на штатив.

6.2 Работа со штативом без пульта ДУ

1. Нажмите кнопку «Вкл/Выкл» на штативе.

▶ Штатив включится.

1. Нажмите на панели управления штатива соответствующие кнопки со стрелками для перемещения штатива вверх или вниз.

6.3 Работа со штативом и лазерным приемником/пультом ДУ 4 5

Перед использованием лазерный приемник/пульт ДУ следует объединить в пару со штативом для обеспечения связи между двумя устройствами.

Ротационный лазерный нивелир следует также отдельно объединить в пару с лазерным приемником/пультом ДУ. Таким образом возникает комбинация из трех объединенных в пару устройств, что является необходимым условием для автоматического центрирования (нивелирования) плоскости лазерного луча.

1. Нажмите кнопки «Вкл./Выкл.» на штативе и на пульте ДУ и удерживайте их нажатыми в течение как минимум трех секунд.

Об успешном сопряжении свидетельствует появление символа цепочки на дисплее лазерного приемника/пульта ДУ, при этом все светодиоды PRA 90 мигают. После отображения оба устройства автоматически выключаются.

1. Включите штатив, ротационный лазерный нивелир и лазерный приемник/пульт ДУ.

2. На дисплее лазерного приемника/пульта ДУ отобразится ротационный лазер и штатив; активная радиосвязь отображается в виде символа волны.

3. Без активной радиосвязи на дисплее вместо символа волны отображается предупреждающий треугольник.

6.4 Центрирование с использованием штатива PRA 90 с автоматическим управлением

При первом использовании лазерный приемник/пульт ДУ следует объединить в пару со штативом.

1. Навинтите ротационный лазерный нивелир на штатив. → страница 197
2. Включите штатив, ротационный лазерный нивелир и лазерный приемник/пульт ДУ. → страница 197
3. Теперь нивелируйте высоту плоскости лазерного луча вручную → страница 198 или автоматически → страница 198.

6.4.1 Ручное центрирование

Нажмите на лазерном приемнике/пульте ДУ кнопки «+/-» или кнопки со стрелками на PRA 90 для параллельного смещения горизонтальной плоскости вверх/вниз.

6.4.2 Автоматическое центрирование 7

1. Установите лазерный приемник/пульт ДУ стороной приема в соответствии с нужной высотой в направлении панели управления PRA 90. Надежно удерживайте лазерный приемник/пульт ДУ во время процесса нивелирования, обеспечив свободный обзор между лазерным приемником/пультом ДУ и ротационным лазером.

2. Дважды нажмите кнопку «Автоматическое центрирование» на лазерном приемнике/пульте ДУ. Повторное двойное нажатие завершает процесс центрирования.

Двойное нажатие запускает процесс центрирования (нивелирования) плоскости лазерного луча, и штатив перемещается вверх или вниз. В течение этого процесса подается непрерывный звуковой сигнал. Как только лазерный луч попадет в поле детектирования лазерного приемника/пульта ДУ, он начнет смещаться к метке (опорной плоскости). После достижения нужной позиции и завершения нивелирования ротационного лазера в течение пяти секунд подается звуковой сигнал, который сигнализирует о завершении процесса. Кроме того, больше не отображается символ автоматического центрирования.

1. Проверьте настройку высоты на дисплее.

2. Уберите лазерный приемник/пульт ДУ.

Если процесс автоматического центрирования был неудачным, подаются короткие звуковые сигналы и символ автоматического центрирования гаснет.

7 Уход и техническое обслуживание

Соблюдайте заданный диапазон температуры от -25 °C до +60 °C при хранении вашего оборудования в салоне автомобиле.

• Держите резьбовую штангу всегда чистой. На ней не должно быть грязи и остатков бетона.
• Для очистки используйте только чистую и мягкую ткань: в случае необходимости слегка смочите ткань чистым спиртом или небольшим количеством воды. Не используйте другие жидкости, поскольку они могут повредить пластиковые детали.

8 Транспортировка и хранение

Транспортировка

ОСТОРОЖНО

Непреднамеренное включение в ходе транспортировки При установленных аккумуляторах во время транспортировки возможно неконтролируемое включение устройства, что может стать причиной его повреждения.

▶ Перед транспортировкой устройства всегда извлекайте из него аккумуляторы.

• После использования заворачивайте резьбовую штангу до упора вниз.
• Извлекайте аккумулятор.
• Только после этого можно складывать ножки штатива.
• Используйте для транспортировки или отправки вашего оборудования либо картонную упаковку Hilti и транспортный контейнер Hilti, либо упаковку аналогичного качества.
• После продолжительной транспортировки оборудования перед его использованием всегда выполняйте контрольное измерение.

Хранение

ОСТОРОЖНО

Непреднамеренное повреждение вследствие неисправных аккумуляторов Протекшие аккумуляторы могут повредить устройство.

▶ Всегда храните устройство без установленных аккумуляторов.

• Храните устройство в сухом виде в недоступном для детей и других лиц, не допущенных к работе с данным устройством, месте.
• Выньте устройство, которое хранилось во влажном месте. Высушите и очистите устройства, переносную сумку и принадлежности (при температуре не более 40 °C).
• Заново упакуйте оборудование, но только после того, как оно полностью высохнет.
• После длительного хранения устройства перед его повторным использованием проведите контрольное измерение.
• По возможности храните аккумулятор в сухом и прохладном месте.

Никогда не оставляйте аккумулятор на солнце, на нагревательных/отопительных элементах или за стеклом.

9 Помощь при неисправностях

В случае неисправностей, которые не указаны в этой таблице или которые вы не можете устранить самостоятельно, обращайтесь в ближайший сервисный центр Hilti.

9.1 Помощь при неисправностях

Неисправность Возможная	причина Решение
Штатив не реагирует.	Штатив не включен.	▸ Включите штатив.
	Штатив не объединен в пару. ▶	Объедините в пару пульт ДУ со штативом. → страница 197
Штатив не включается.	Аккумулятор вставлен не полностью или разряжен.	▸ Зафиксируйте аккумулятор с характерным щелчком или зарядите аккумулятор.
Автоматическое выравнивание прошло неудачно.	Нужная высота вне диапазона допустимой.	▸ Проверьте установочную высоту.
	Слишком большая вибрация вследствие внешних факторов воздействия.	▸ Полностью разложите штатив. Обратите внимание на его устойчивость.
	Штатив вне радиуса действия.	▸ Подойдите с пультом ДУ ближе к штативу и/или выровняйте панель управления штатива в направлении пульта ДУ
Установка режима контроля была неудачной.	Нужная высота вне диапазона допустимой.	▸ Проверьте установочную высоту.
	Слишком большая вибрация вследствие внешних факторов воздействия.	▸ Полностью разложите штатив. Обратите внимание на его устойчивость.
	Штатив вне радиуса действия.	▸ Подойдите с pультом ДУ ближе к штативу и/или выровняйте панель управления штатива в направлении пульта ДУ

10 RoHS (Директива об ограничении применения опасных веществ)

По этой ссылке доступна таблица опасных веществ: qr.hilti.com/r56543.

Ссылку в виде QR-кода на таблицу опасных веществ согласно директиве RoHS см. в конце настоящего документа.

11 Утилизация

ПРЕДУПРЕЖДЕНИЕ

Опасность травмирования вследствие неправильной утилизации! Опасность для здоровья вследствие выхода газов или жидкостей.

▶ Не пересылайте поврежденные аккумуляторы!
Закрывайте аккумуляторные контакты не проводящим ток материалом, чтобы избежать коротких замыканий.
▶ Утилизируйте аккумуляторы так, чтобы исключить их попадание в руки детей.
▶ Утилизируйте аккумулятор через ближайший Hilti Store или обратитесь в специализированную фирму по утилизации.

Большинство материалов, из которых изготовлены изделия Hilti, подлежат вторичной переработке.

Перед утилизацией следует тщательно рассортировать материалы (для удобства их последующей переработки). Во многих странах фирма Hilti уже организовала прием бывших в использовании электрических и электронных устройств (инструментов, приборов) для утилизации. Дополнительную информацию по этому вопросу можно получить в отделе по обслуживанию клиентов или у консультантов по продажам фирмы Hilti.

Не выбрасывайте электрические инструменты, электронные устройства/приборы и аккумуляторы вместе с обычным мусором!

12 Гарантия производителя

С вопросами по поводу гарантийных условий обращайтесь в ближайшее представительство Hilti.

13 Предписание FCC (для США)/предписание IC (для Канады)

ОСТОРОЖНО

Помехи радиоприему Вследствие использования изделия в жилых зонах возможно возникновение помех радиоприему.

Это устройство прошло испытания на предельные значения, которые описаны в разделе 15 стандарта FCC для цифровых устройств класса А. Данные предельные значения предусмотрены для обеспечения достаточной защиты от излучения в промышленных зонах. Устройства такого типа генерируют и используют высокие частоты, а также испускают излучение. Поэтому, если вы не соблюдаете правила и указания по установке и эксплуатации, вы можете вызвать помехи радиоприему.
▶ Однако нельзя гарантировать, что при использовании согласно требованиям не возникнут помехи. В случае если устройство вызывает помехи радио- и телеприему, что можно установить при помощи выключения и повторного выключения устройства, пользователю нужно выключить его, чтобы устранить помехи с помощью следующих мер: Перенастройте или переместите приемную антенну. Увеличьте расстояние между устройством и приемником. Воспользуйтесь помощью дилера или опытного радио- и телетехника.

Изменения или модификации, которые не разрешены фирмой Hilti, могут ограничить права пользователя на эксплуатацию устройства.

Это устройство соответствует параграфу 15 предписаний FCC и RSS-210IC.

Подготовка к работе должна выполняться с соблюдением двух следующих условий:

Данное устройство не должно создавать вредного излучения.

Устройство может принимать любое излучение, включая излучение, которое может привести к сбоям в работе оборудования.

1.2 Условни обозначения

Боравене с рециклируеми материали

1.3 Символи в зависимост от продукта

5 Пускане в експлоатация

1. Включете статива, ротационния лазер и лазерния приемник/дистанционното управление.

9 Помощ при наличие на смущения

9.1 Помощ при наличие на смущения

Таблица с опасни вещества ще намерите на следния линк: qr.hilti.com/r56543.

12 Гаранция на производителя
