| Tipo de produto | Tripé motorizado |
| Marca | Hilti |
| Modelo | PRA 90 |
| Comprimento de transporte | 94 cm |
| Peso | 8 kg |
| Altura mínima (com laser rotativo) | 0,97 m |
| Altura máxima (com laser rotativo) | 1,95 m |
| Curso total | 54 cm |
| Passo de deslocamento mínimo | 0,25 mm |
| Peso suportado máximo | 5 kg |
| Tensão nominal | 7,2 V (bateria Li-Ion) |
| Alimentação de rede | 115-230 V via bloco PRA 85 |
| Tipo de bateria | PRA 84, Li-Ion |
| Temperatura de serviço | -20 °C a 60 °C |
| Temperatura de armazenamento | -25 °C a 60 °C |
| Classe de proteção | IP 56 |
| Frequência de rádio | 2,4 GHz (2 400-2 483,5 MHz) |
| Alcance da comunicação (frente) | 50 m |
| Alcance da comunicação (lado/traseira) | 30 m |
| Compatibilidade de receptores laser | PRA 30, PRA 30G, PRA 300 |
| Orientação automática | Sim (com os lasers PR 30-HVS A12, PR 30-HVSG A12, PR 300-HV2S) |
| Rosca do tripé | 5/8" x 11 mm |
| Materiais | Plástico, metal |
| Conteúdo da entrega | Tripé PRA 90, bateria PRA 84, bloco de alimentação PRA 85, cinta de transporte, manual de instruções, certificado do fabricante |
Perguntas frequentes - PRA 90 HILTI
Perguntas dos utilizadores sobre PRA 90 HILTI
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Tripé em formato PDF gratuitamente! Encontre o seu manual PRA 90 - HILTI e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. PRA 90 da marca HILTI.
MANUAL DE UTILIZADOR PRA 90 HILTI
pt Manual de instruções original 49
▶ El trípode se conecta.
Manual de instruções original
1 Indicações sobre o Manual de instruções
1.1 Relativamente a este Manual de instruções
- Antes da colocação em funcionamento, leia este manual de instruções. Esta é a condição para um trabalho seguro e um manuseamento sem problemas.
- Tenha em atenção as instruções de segurança e as advertências neste Manual de instruções e no produto.
- Guarde o manual de instruções sempre junto do produto e entregue-o a outras pessoas apenas juntamente com este manual de instruções.
1.2 Explicação dos símbolos
1.2.1 Advertências
As advertências alertam para perigos durante a utilização do produto. São utilizadas as seguintes palavras de aviso:
PERIGO
PERIGO !
- Indica perigo iminente que pode originar acidentes pessoais graves ou até mesmo fatais.
AVISO
AVISO !
- Indica um possível perigo que pode causar graves ferimentos pessoais, até mesmo fatais.
CUIDADO
CUIDADO !
- Indica uma situação potencialmente perigosa que pode originar ferimentos corporais ou danos materiais.

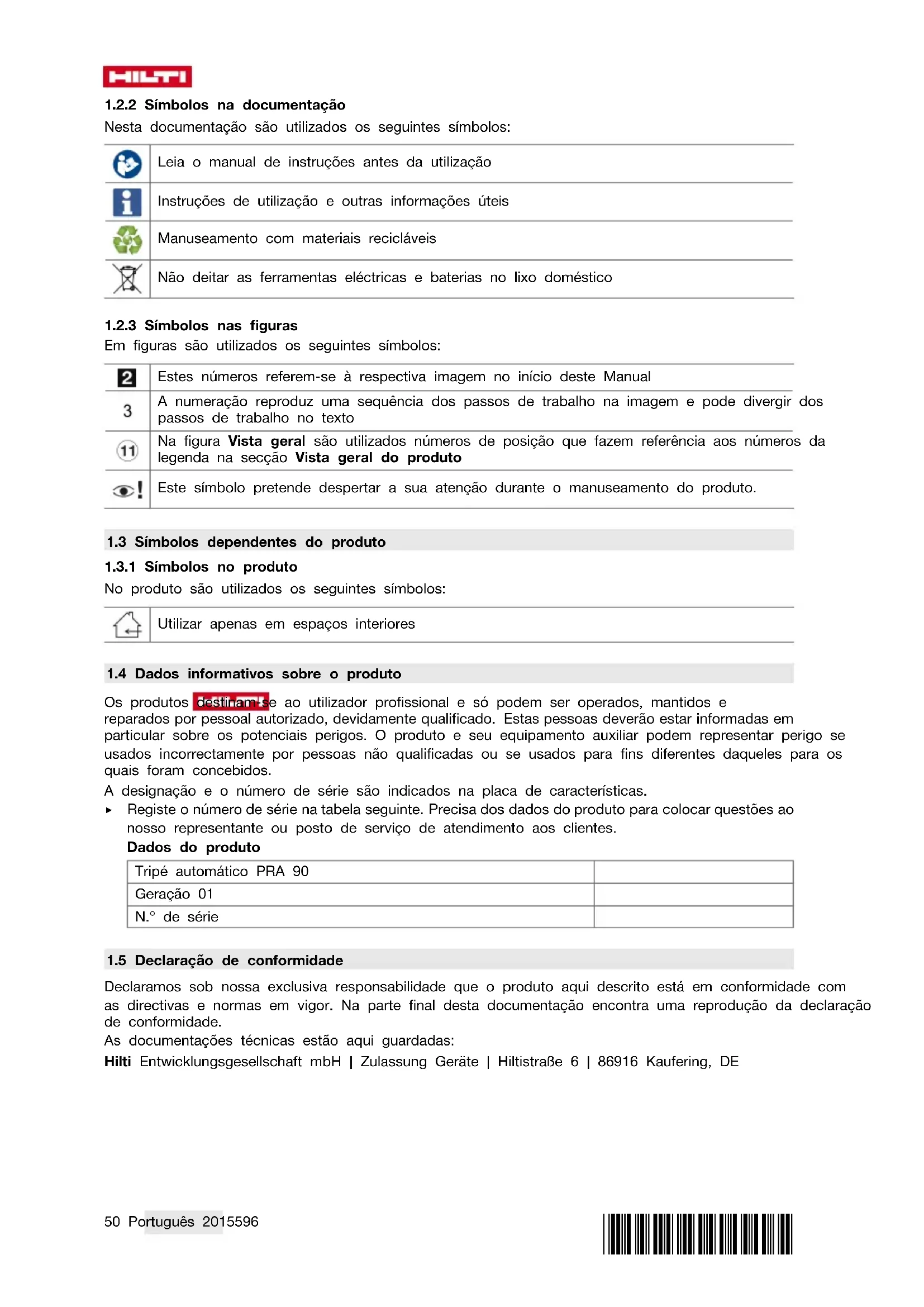

1.2.2 Símbolos na documentação
Nesta documentação são utilizados os seguintes símbolos:
| Leia o manual de instruções antes da utilização | |
| Instruções de utilização e outras informações úteis | |
| Manuseamento com materiais recicláveis | |
| Não deitar as ferramentas eléctricas e baterias no lixo doméstico |
1.2.3 Símbolos nas figuras
Em figuras são utilizados os seguintes símbolos:
| 2 | Estes números referem-se à respectiva imagem no início deste Manual |
| 3 | A numeração reproduz uma sequência dos passos de trabalho na imagem e pode divergir dos passos de trabalho no texto |
| 11 | Na figura Vista geral são utilizados números de posição que fazem referência aos números da legenda na secção Vista geral do produto |
| Este símbolo pretende despertar a sua atenção durante o manuseamento do produto. |
1.3 Símbolos dependentes do produto
1.3.1 Símbolos no produto
No produto são utilizados os seguintes símbolos:
| Utilizar apenas em espaços interiores |
1.4 Dados informativos sobre o produto
Os produtos destinam-se ao utilizador profissional e só podem ser operados, mantidos e reparados por pessoal autorizado, devidamente qualificado. Estas pessoas deverão estar informadas em particular sobre os potenciais perigos. O produto e seu equipamento auxiliar podem representar perigo se usados incorrectamente por pessoas não qualificadas ou se usados para fins diferentes daqueles para os quais foram concebidos.
A designação e o número de série são indicados na placa de características.
- Registe o número de série na tabela seguinte. Precisa dos dados do produto para colocar questões ao nosso representante ou posto de serviço de atendimento aos clientes.
Dados do produto
| Tripé automático PRA 90 | |
| Geração 01 | |
| N.° de série |
1.5 Declaração de conformidade
Declaramos sob nossa exclusiva responsabilidade que o produto aqui descrito está em conformidade com as directivas e normas em vigor. Na parte final desta documentação encontra uma reprodução da declaração de conformidade.
As documentações técnicas estão aqui guardadas:
Além das regras especificamente mencionadas em cada capítulo deste manual de instruções, ou das regras especificamente mencionadas dos respectivos controlos remotos dos lasers rotativos utilizados, deve observar sempre os pontos a seguir indicados.
Normas gerais de segurança
Não torne os equipamentos de segurança ineficazes nem retire avisos e informações.
Organização apropriada dos locais de trabalho
- Demarque a área de medição. Evite apontar o raio na direcção de outras pessoas ou na sua direcção enquanto estiver a preparar a ferramenta.
Evite posições perigosas se trabalhar sobre uma escada ou andaime. Mantenha uma posição de trabalho segura e equilibrada. - Certifique-se de que a ferramenta é montada numa superfície plana/regular (não sujeita a vibrações!).
- Não exceda os limites definidos para esta ferramenta.
Durante a preparação e operação do tripé, certifique-se de que por baixo do mesmo não se encontram partes do corpo. - Não utilize o tripé enquanto apetrecho ou auxiliar de elevação.
- Mantenha as crianças afastadas. Mantenha outras pessoas afastadas do seu local de trabalho.
Ao colocar o tripé em espaços interiores, tenha atenção ao pavimento, já que pode ser riscado pelo tripé.
Compatibilidade electromagnética
- Embora a ferramenta esteja de acordo com todas as directivas e regulamentações obrigatórias, a Hilti não pode excluir totalmente a hipótese de a ferramenta poder sofrer danos devido a interferências causadas por radiação muito intensa. Neste caso, bem como perante outras incertezas, deverão ser efectuadas medições comprovativas. A Hilti também não pode excluir totalmente a hipótese de outros equipamentos poderem sofrer interferências (por exemplo, equipamentos de navegação aérea).
Medidas gerais de segurança
- Verifique a ferramenta antes de a utilizar. Se constatar danos, mande reparar a ferramenta num Centro de Assistência Técnica Hilti.
- Mantenha a barra roscada do PRA 90sempre livre de quaisquer objectos/partes do corpo ou sujidade.
- Não enfie dedos ou outras partes do corpo nos tubos das pernas do tripé ou quaisquer outros locais onde possam ocorrer lesões.
- Embora o aparelho tenha sido concebido para trabalhar sob condições árduas nas obras, este deve ser manuseado com cuidado, à semelhança do que acontece com quaisquer outros aparelhos eléctricos.
- Embora na sua concepção se tenha prevenido a entrada de humidade, a ferramenta deve ser limpa antes de ser guardada na mala de transporte.
▶ Utilize o módulo de rede apenas na rede eléctrica. - Posicione o aparelho de forma que o módulo de rede não represente risco de tropeção.
- Assegure-se de que o local está bem iluminado.
- Verifique as extensões de cabo regularmente. Se estiverem danificadas, deverão ser substituídas. Se danificar o módulo de rede ou o cabo enquanto trabalha, não toque no módulo de rede. Retire a ficha de rede da tomada. Cabos de conexão e extensões danificados representam um risco de choque eléctrico.
Evite o contacto do corpo com superfícies ligadas à terra, como, por exemplo, canos, radiadores, fogões e frigoríficos. Existe um risco elevado de choque eléctrico se o corpo estiver com ligação à terra.
▶ Proteja o cabo de ligação contra calor, óleo e arestas vivas. - Nunca utilize o módulo de rede se este estiver húmido ou sujo. Humidade ou sujidade na superfície do módulo de rede dificultam o seu manuseio e, sob condições desfavoráveis, podem causar choques eléctricos. Por conseguinte, se trabalha materiais condutores com frequência, recomendamos que mande verificar periodicamente a sua ferramenta num Centro de Assistência Técnica Hilti.
▶ Evite tocar nos contactos.
HILTI
Utilize a cinta de transporte fornecida juntamente, de forma a facilitar o transporte do PRA 90. Certifique-se de que ao transportar o PRA 90não se magoa a si próprio, nem a terceiros. Durante o transporte, deve-se ter especial atenção à posição das pontas das pernas.
Certifique-se de que, após a utilização do PRA 90, a barra roscada é sempre baixada integralmente antes de as pernas do tripé serem dobradas.
Utilização e manutenção de ferramentas com bateria
▶ Utilize exclusivamente as baterias aprovadas para a respectiva ferramenta. A utilização de outras baterias ou a utilização das baterias para outras finalidades pode originar risco de fogo e explosão.
Mantenha as baterias afastadas de temperaturas elevadas e do fogo. Existe risco de explosão.
As baterias não podem ser desmanteladas, esmagadas, aquecidas acima dos 80 °C (176 °F) ou incineradas. Caso contrário, existe risco de incêndio, explosão ou queimaduras/corrosão.
Evite a entrada de humidade na bateria. A humidade infiltrada pode provocar um curto-circuito e reações químicas e originar queimaduras ou um incêndio.
Observe as regras específicas sobre transporte, armazenamento e utilização de baterias de iões de lítio.
Evite curto-circuitar os terminais da bateria. Antes de encaixar a bateria na ferramenta, verifique que os contactos na bateria e na ferramenta estão livres de corpos estranhos. Se os contactos de uma bateria forem curto-circuitados, existe risco de incêndio, explosão e de queimaduras/corrosão.
Baterias danificadas (por ex., com fissuras, peças partidas, contactos dobrados, empurrados para trás e/ou puxados para fora) não podem ser carregadas nem continuar a ser utilizadas.
Para o funcionamento da ferramenta e para o carregamento das baterias, utilize apenas o módulo de rede PRA 85 ou o carregador de isqueiroPRA 86. Caso contrário, existe o risco de danos na ferramenta.
3 Descrição

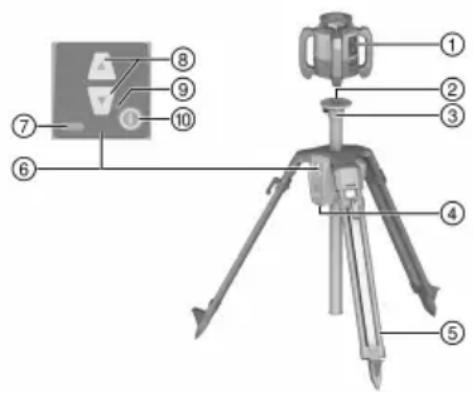

3.1 Vista geral do produto 1
① Laser rotativo
② Alojamento do laser 5/8"
③ Cabeça de tripé
④ Compartimento da bateria
⑤ Suportes telescópicos
⑥ Painel de controlo
⑦ Indicador do estado de carga
⑧ Regulação de altura
⑨ Indicador LED
⑩ Tecla Ligar/Desligar
3.2 Utilização correcta
O produto descrito é um tripé automático sobre o qual pode ser montado um laser rotativo. O tripé pode ser colocado à altura através do painel de controlo ou de em controlo remoto. Com o tripé e o laser rotativo montado em cima deste, é possível ajustar um plano horizontal do laser para uma determinada altura de mira, transferir planos de referência, alinhar ou verificar alturas horizontais.
Para este produto, utilize apenas a bateria de iões de lítio PRA 84 da Hilti.
Para estas baterias utilize apenas o módulo de rede PRA 85 da Hilti.
O tripé pode ser operado de duas formas diferentes: através do painel de controlo directamente no tripé ou através de um Hilti receptor laser/controllo remoto (em combinação com um laser rotativo Hilti para o alinhamento automático e monitorização).
Receptores laser/controlos remotos compatíveis:
- PRA 30
- PRA 30G
- PRA 300
3.3 Alinhamento automático
O tripé pode ser automaticamente alinhado com os lasers rotativos Hilti PR 30-HVS A12, PR 30-HVSG A12 ou PR 300-HV2S. Estes lasers rotativos foram especificamente adaptados para o PRA 90 e possuem uma comunicação tripla entre o tripé, laser rotativo e o correspondente receptor laser/controllo remoto.
Na interacção destes 3 componentes, um plano do laser pode ser alinhado automaticamente para um ponto exacto. Só tem de ser indicada a altura de mira com auxílio do receptor laser/controllo remoto e o PRA 90 conduz o plano do laser rotativo exactamente a essa altura.
Se for utilizado um outro laser rotativo não é possível um alinhamento automático.
No processo de carregamento na ferramenta, durante o funcionamento
| Estado Significado | |
| 4 LED acendem. Estado de carga 100 % | |
| 3 LED acendem, 1 LED pisca. Estado de carga | ≥ 75 % |
| 2 LED acendem, 1 LED pisca. Estado de carga | ≥ 50 % |
| 1 LED acende, 1 LED pisca. Estado de carga ≥ | 25 % |
| 1 LED pisca. Estado de carga < 25 % |
Durante o processo de carregamento fora da ferramenta
| Estado Significado | |
| O LED vermelho na bateria acende. Bateria a carregar | |
| O LED vermelho na bateria não acende. Estado | de carga 100 % |
3.5 Incluído no fornecimento
Tripé automático PRA 90, Bateria de lões de lítio PRA 84, Módulo de rede PRA 85, Cinta de transporte, Manual de instruções, Certificado do fabricante.
Poderá encontrar outros produtos de sistema aprovados para o seu produto na sua Hilti Store ou em: www.hilti.group
| Tensão nominal | 7,2 V |
| Corrente nominal | 1 500 mA |
| Alcance da comunicação com PRA 30 no sentido do painel de controlo do tripé | 50 m(164 ft) |
| Alcance da comunicação com PRA 30 no sentido oblíquo ou verso ao painel de controlo do tripé | 80 m(98 ft - 10 in) |
| Comprimento de transporte | 94 cm(37 in) |
| Peso | 8 kg(18 lb) |
| Peso de transporte | ≤ 5 kg(≤ 11 lb) |
| Altura máxima (com laser rotativo) | 1,95 m(6 ft - 4,8 in) |
| Altura mínima (com laser rotativo) | 0,97 m(3,18 ft) |
| Altitude máxima de funcionamento acima da altitude de referência | 2 000 m(6 561 ft - 10 in) |
| Humidade relativa máxima do ar | 80 % |
| Curso de deslocamento total | 54 cm(21 in) |
| Curso de deslocamento mais curto | 0,25 mm(0,010 in) |
| Temperatura de funcionamento | -20 °C ... 60 °C(-4 °F ... 140 °F) |
| Temperatura de armazenamento | -25 °C ... 60 °C(-13 °F ... 140 °F) |
| Classe de protecção | IP 56 |
| Rosca do tripé | 58 " x 11 mm (0,43") |
| Potência radiante | 1,1 dBm |
| Frequência | 2 400 MHz ... 2 483,5 MHz |
| Tensão nominal | 7,2 V |
| Tensão máxima durante o funcionamento ou ao carregar durante o funcionamento | 10 V |
| Tempo de carregamento a 32°C (+90°F) | 130 min |
| Temperatura de funcionamento | -20 °C ... 50 °C(-4 °F ... 122 °F) |
| Temperatura de armazenamento (em lugar seco) | -25 °C ... 60 °C(-13 °F ... 140 °F) |
| Temperatura de carregamento | 0 °C ... 40 °C(32 °F ... 104 °F) |
| Peso | 0,3 kg(0,7 lb) |
| Alimentação pela rede eléctrica | 115 V ... 230 V |
| Frequência da rede | 47 Hz ... 63 Hz |
| Potência nominal | 36 W |
| Tensão nominal | 12 V |
| Temperatura de funcionamento | 0 °C ... 40 °C(32 °F ... 104 °F) |
| Temperatura de armazenamento (em lugar seco) | -25 °C ... 60 °C(-13 °F ... 140 °F) |
| Peso | 0,23 kg(0,51 lb) |
5 Antes de iniciar a utilização
5.1 Carregar a bateria
Este tripé só deve ser utilizado com a bateria PRA 84 da Hilti.
As baterias devem ser completamente carregadas antes da primeira utilização.
5.1.1 Carregar a bateria na ferramenta
AVISO
Perigo devido a corrente eléctrica. A entrada de líquidos pode causar curto-circuito e explosão do módulo de rede. Isso pode ter como consequências ferimentos graves e queimaduras!
- O módulo de rede PRA 85 só deve ser utilizado no interior de um edifício.
- Coloque a bateria no respectivo compartimento.
- Rode o travamento de forma a que a tomada de carga fique visível na bateria.
- Encaixe a ficha do módulo de rede ou do carregador de isqueiro na bateria.
- Ligue o módulo de rede ou o carregador de isqueiro à alimentação de corrente.
O estado de carga actual é representado pelo indicador da bateria no tripé ligado.
5.1.2 Carregar a bateria fora da ferrament
AVISO
Perigo devido a corrente eléctrica. A entrada de líquidos pode causar curto-circuito e explosão do módulo de rede. Isso pode ter como consequências ferimentos graves e queimaduras!
- O módulo de rede PRA 85 só deve ser utilizado no interior de um edifício.
-
Retire a bateria do tripé e ligue a ficha do módulo de rede ou o carregador de isqueiro.
-
Ligue o módulo de rede ou o carregador de isqueiro à alimentação de corrente.
Durante o processo de carregamento está aceso o LED vermelho na bateria.
5.1.3 Carregar a bateria durante o funcionament
- Rode o fecho de modo a que a tomada de carga fique visível na bateria.
- Encaixe a ficha do módulo de rede na bateria.
- O tripé trabalha durante o processo de carregamento e o estado de carga é indicado através dos LED's no tripé.
5.2 Encaixar a bateria 3
Antes de encaixar, verifique se os contactos da bateria e do tripé estão isentos de objectos estranhos.
- Empurre a bateria para o alojamento no tripé.
- Rode o travamento em dois entalhes no sentido dos ponteiros do relógio até surgir o símbolo de travamento.
- Rode o travamento em dois entalhes no sentido contrário ao dos ponteiros do relógio até surgir o símbolo de destravamento.
- Puxe a bateria para fora da ferramenta.
5.3 Retirar a bateria
6 Utilização
6.1 Montar o laser rotativo no tripé
Monte apenas ferramentas com um peso máximo de 5kg (11lbs).
▶ Aparafuse o laser rotativo no tripé.
6.2 Trabalhar com o tripé sem controlo remoto
- Pressione a tecla Ligar/Desligar no tripé.
▶ O tripé é ligado.
- Para deslocar o tripé para cima ou para baixo, pressione as teclas de seta correspondentes no painel de controlo do tripé.
6.3 Trabalhar com tripé e receptor laser/controllo remoto 4 5
De forma a permitir uma comunicação entre ambos os aparelhos, o receptor laser/controllo remoto deve ser emparelhado com o tripé antes da utilização.
O laser rotativo deverá também estar emparelhado em separado com o receptor laser/controlo remoto. Obtém-se, assim, o emparelhamento de 3 ferramentas, o que constitui o requisito para um alinhamento automático do plano do laser.
- Pressione simultaneamente as teclas Ligar/Desligar no tripé e no controlo remoto durante, pelo menos, 3 segundos.
Um emparelhamento bem sucedido é representado através de uma corrente no visor do receptor laser/controllo remoto, no PRA 90 piscam todos os LEDs. Ambos os aparelhos desligam-se automaticamente após a indicação.
-
Ligue o tripé, o laser rotativo e o receptor laser/controllo remoto.
-
No visor do receptor laser/controllo remoto é apresentado o laser rotativo inclusive tripé, a ligação rádio activa é representada como onda.
- Sem ligação rádio activa surge no visor um triângulo de advertência em vez da onda.
6.4 Alinhamento com o tripé automático PRA 90
Na primeira utilização, o receptor laser/controlo remoto tem de ser emparelhado com o tripé.
- Aparafuse o laser rotativo no tripé. → Página 55
- Ligue o tripé, o laser rotativo e o receptor laser/controllo remoto. → Página 56
- Alinhe agora a altura no plano do laser manualmente → Página 56 ou automaticamente → Página 56.
6.4.1 Alinhamento manual
- No receptor laser/controllo remoto, prima as teclas +/- ou, no PRA 90, as teclas de seta, para deslocar o plano horizontal paralelamente para cima ou para baixo.
6.4.2 Alinhamento automático 7
- Coloque o lado receptor do receptor laser/controllo remoto à altura de mira pretendida e na direcção do painel de controlo do PRA 90. Mantenha o receptor laser/controllo remoto quieto durante o alinhamento e tome atenção para que a vista entre o receptor laser/controllo remoto e o laser rotativo esteja desimpedida.
- Faça duplo clique na tecla de alinhamento automático no receptor laser/controllo remoto. Um segundo duplo clique termina o alinhamento.
- O duplo clique inicia o processo de alinhamento do plano do laser e o tripé desloca-se para cima ou para baixo. Ao mesmo tempo soa um sinal acústico contínuo. Assim que o raio laser incide no campo de detecção do receptor laser/controllo remoto, o raio é movimentado na direcção do entalhe marcador (plano de referência). Depois de a posição ser atingida e o laser rotativo se tiver nivelado, a conclusão do processo é sinalizada acusticamente durante cinco segundos. Para além disso, o símbolo "alinhamento automático" deixa de ser exibido.
- Verifique o ajuste da altura no visor.
- Retire o receptor laser/controllo remoto.
Caso o processo de alinhamento automático não tenha sido bem sucedido, soam sinais acústicos curtos e apaga-se o símbolo "alinhamento automático".
7 Conservação e manutenção
Tenha em atenção os valores limite da temperatura de -25 °C (-13 °F) a +60 °C (140 °F), quando guardar o seu equipamento no interior de um veículo.
- Manter a barra roscada sempre livre de sujidade grosseira e de restos de betão.
- Limpe apenas com um pano limpo e macio. se necessário, humedeça ligeiramente o pano com álcool puro ou água. Não utilize qualquer outro líquido que possa danificar os componentes plásticos.
8 Transporte e armazenamento
Transporte
CUIDADO
Arranque inadvertido durante o transporte. Com as baterias colocadas, pode ocorrer um arranque descontrolado da ferramenta durante o transporte e esta ficar danificada.
- Transportar a ferramenta sempre sem as baterias colocadas.
- Após a utilização, baixar completamente a barra roscada.
- Retirar a bateria.
- Somente agora, dobrar as pernas do tripé.
- Para transportar ou expedir o seu equipamento, utilizar a caixa de cartão Hilti, a bolsa de transporte Hilti ou uma embalagem equivalente.
- Após um transporte prolongado do seu equipamento, efectuar sempre uma medição de verificação antes da utilização.
Armazenamento
CUIDADO
Dano acidental devido a baterias com defeito. Se as baterias perderem líquido podem danificar a ferramenta.
- Armazenar a ferramenta sempre sem as baterias colocadas.
- Armazenar a ferramenta seca e fora do alcance de crianças e pessoas não autorizadas.
- Retire a ferramenta da mala se verificar que esta está molhada. Limpar e secar as ferramentas, malas de transporte e acessórios a, no máx. 40 °C (104 °F).
- Coloque e armazene novamente o equipamento dentro da mala/caixa, apenas quando estiver completamente seco.
- Após um armazenamento prolongado do seu equipamento, efectuar sempre uma medição de verificação antes da utilização.
- Armazenar a bateria num local o mais fresco e seco possível.
Nunca armazenar a bateria em locais onde fique sujeita à exposição solar, em cima de radiadores ou por trás de um vidro.
9 Ajuda em caso de avarias
No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti.
9.1 Ajuda em caso de avarias
| Avaria Causa possível Solução | ||
| Tripé não reage. | Tripé desligado. | ▸ Ligar tripé. |
| Tripé não emparelhado. | ▸ Emparelhar o controlo remoto com o tripé. → Página 56 | |
| Não é possível ligar o tripé. | A bateria não está completamente encaixada ou está descarregada. | Encaixar a bateria com clique audível ou carregá-la. |
| Alinhamento automático mal sucedido. | A altura pretendida está para além da altura ajustável possível. | Verificar a altura ajustável. |
| Alinhamento automático mal sucedido. | Vibração demasiado forte devido influências externas. | a▶ Abrir completamente o tripé e ter em atenção uma posição segura. |
| Tripé fora de alcance. ▶ Aproximar o controlo remoto do tripé e/ou alinhar o painel de controlo do tripé na direcção do controlo remoto. | ||
| Activação mal sucedida do modo de monitorização. | A altura pretendida está para além da altura ajustável possível. | Verificar a altura ajustável. |
| Vibração demasiado forte devido influências externas. | a▶ Abrir completamente o tripé e ter em atenção uma posição segura. | |
| Tripé fora de alcance. ▶ Aproximar o controlo remoto do tripé e/ou alinhar o painel de controlo do tripé na direcção do controlo remoto. | ||
10 RoHS (directiva relativa à limitação de utilização de substâncias perigosas)
Na seguinte hiperligação encontra a tabela Substâncias perigosas: qr.hilti.com/r56543.
Na parte final desta documentação encontra sob a forma de código QR uma hiperligação para a tabela RoHS.
11 Reciclagem
AVISO
Perigo de ferimentos devido a eliminação incorrecta! Riscos para a saúde devido à fuga de gases ou líquidos.
▶ Não envie quaisquer baterias danificadas!
Para evitar curto-circuitos, cubra as conexões com um material não condutor.
▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças.
▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Os produtos Hilti são, em grande parte, fabricados com materiais recicláveis. Um pré-requisito para a ciclagem é que esses materiais sejam devidamente separados. Em muitos países, a Hilti aceita o seuarelho usado para reaproveitamento. Para mais informações, dirija-se ao Serviço de Clientes Hilti ou ao vendedor.
- Não deite as ferramentas eléctricas, aparelhos electrónicos e baterias no lixo doméstico!
12 Garantia do fabricante
▶ Se tiver dúvidas em relação às condições de garantia, contacte o seu parceiro Hilti local.
13 Declaração FCC(válido nos EUA) / Declaração IC(válido no Canadá)
CUIDADO
Perturbação da recepção de radiodifusão Através da utilização do produto em áreas residenciais pode ocorrer perturbações da recepção de radiodifusão.
- Esta ferramenta foi testada e declarada dentro dos limites estipulados para equipamentos digitais da Classe A, de acordo com a Parte 15 das Regras FCC. Estes limites correspondem a um nível de protecção razoável contra interferências prejudiciais em ambiente comercial. Este equipamento gera, usa e pode irradiar energia por radiofrequência se não for instalado e utilizado segundo estas instruções, e pode causar interferências nocivas nas comunicações rádio.
No entanto, não é absolutamente garantido que não ocorram interferências numa instalação em particular. Caso este equipamento provoque interferências no rádio e na televisão, o que poderá ser detectado ao ligar e desligar estes aparelhos, a solução será tentar corrigir essa interferência da seguinte forma: Reorientar ou deslocar a antena receptora. Aumentar a distância entre a ferramenta e o receptor. Consulte o seu agente comercial ou um técnico de rádio e televisão experimentado.
Alterações ou modificações à ferramenta que não sejam expressamente aprovadas pela Hilti podem limitar o direito do utilizador em operar com esta ferramenta.
Este dispositivo está de acordo com a Parte 15 das especificações FCCe RSS-210 do IC.
A utilização está sujeita às duas seguintes condições:
Esta ferramenta não deve produzir interferência prejudicial.
A ferramenta tem de aceitar qualquer interferência, incluindo interferências que podem causar funcionamentos indesejados.
